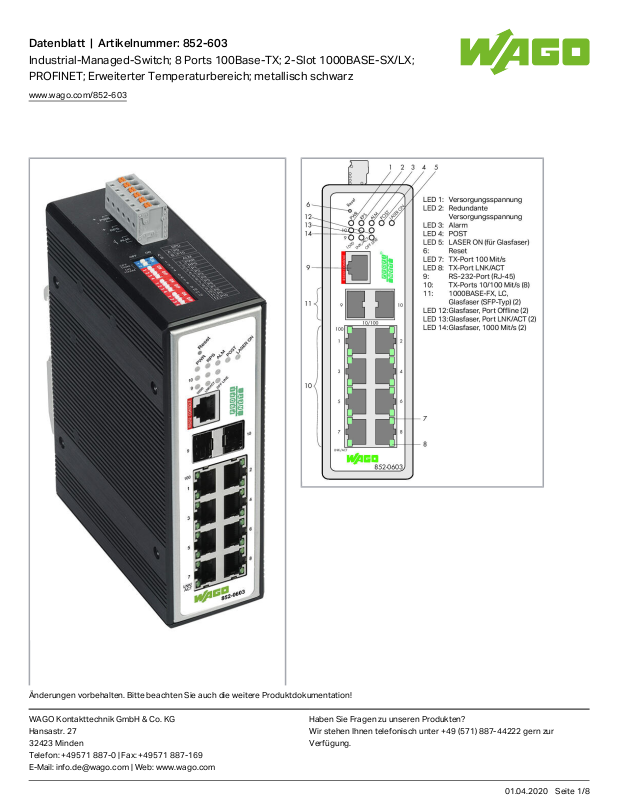

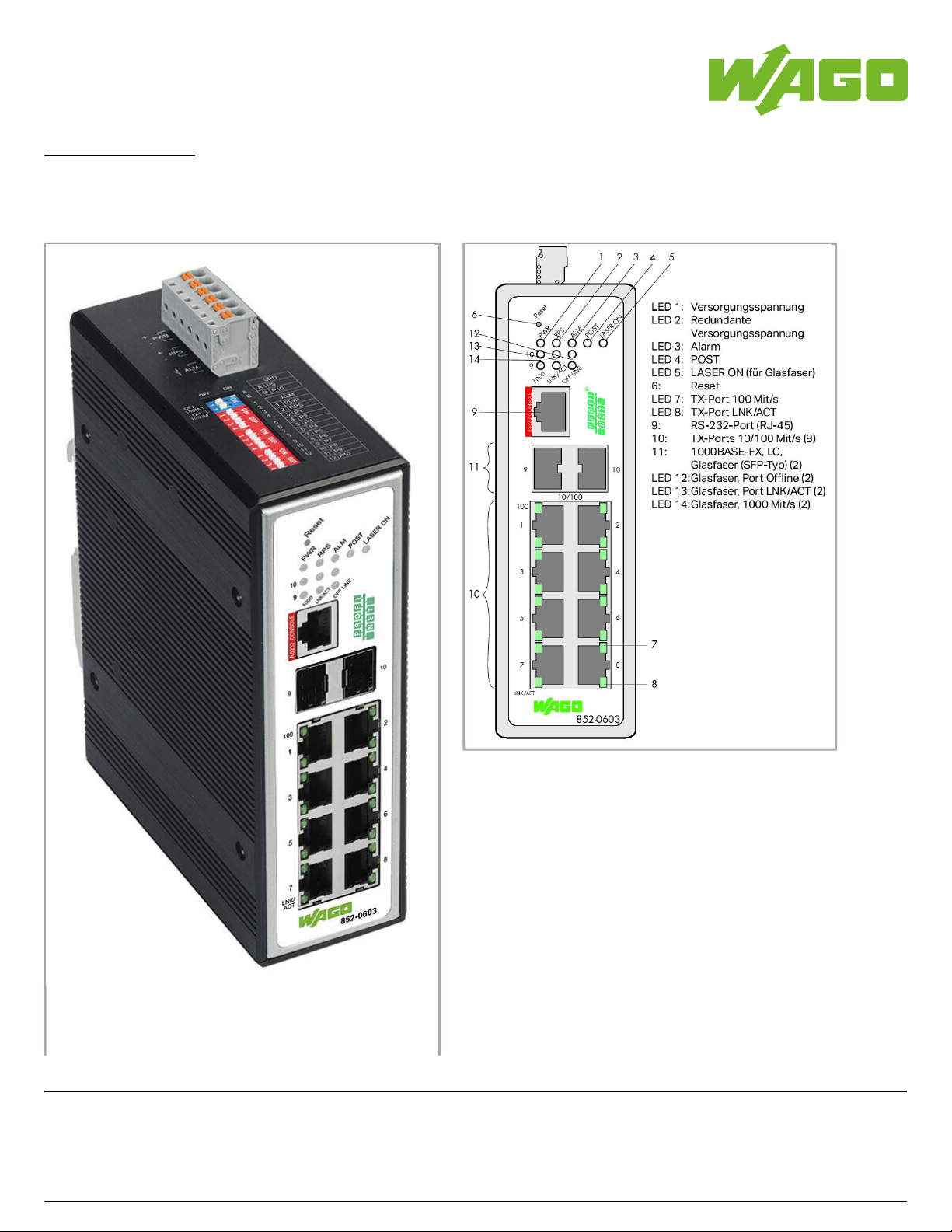

Datenblatt | Artikelnummer:852-603
Industrial-Managed-Switch; 8 Ports 100Base-TX; 2-Slot 1000BASE-SX/LX; PROFINET; Erweiterter Temperaturbereich; metallisch schwarz
www.wago.com/852-603
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO Kontakttechnik GmbH & Co. KG Hansastr. 27 32423 Minden Telefon: +49571 887-0 | Fax: +49571 887-169 E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten? Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur Verfügung.
01.04.2020Seite /1 8
Page 2
Datenblatt | Artikelnummer:852-603
Farbe:

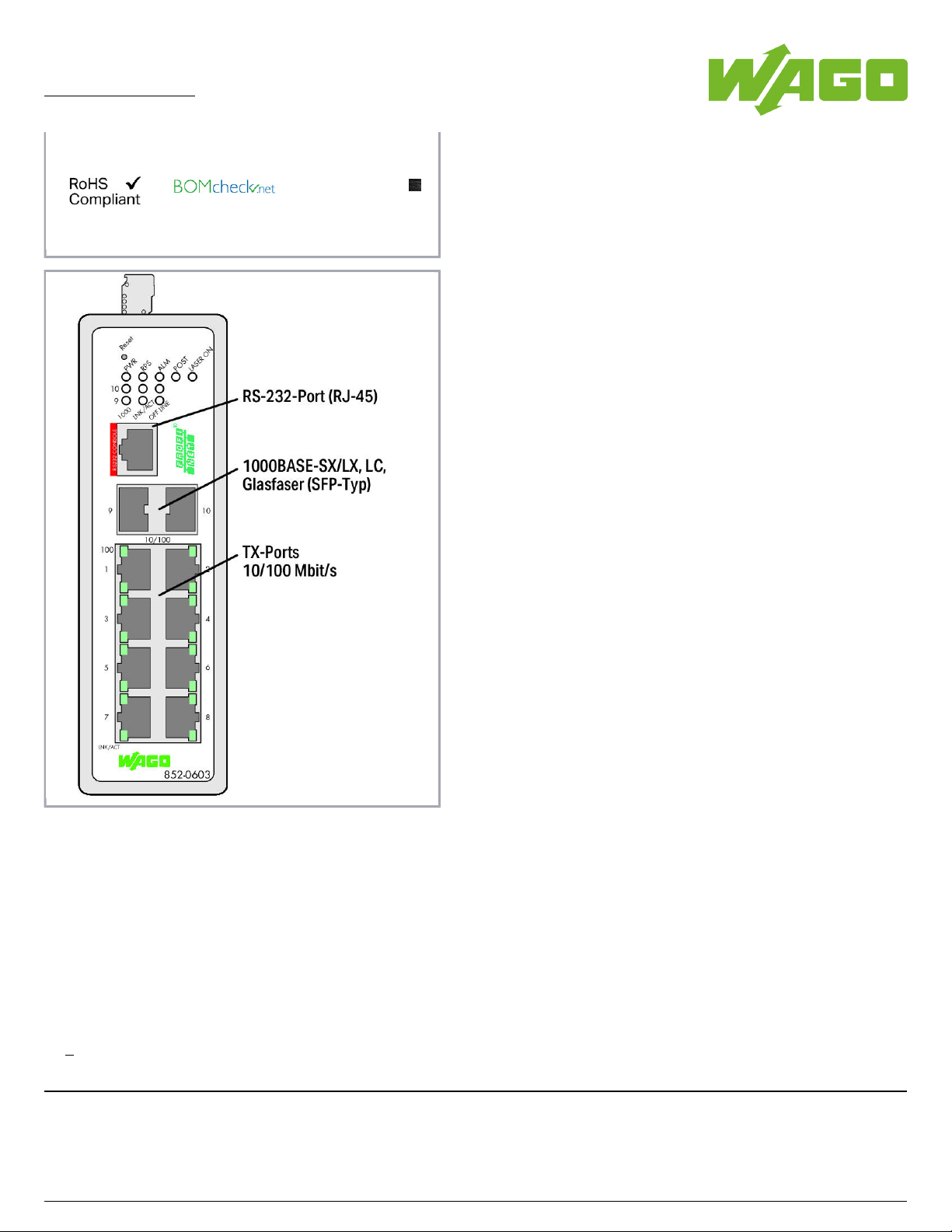

Artikelbeschreibung

Der 852-603 ist ein industrieller, konfigurierbarer Managed-ETHERNET-Switch mit 8 Kupfer-Ports 10/100BASE-TX und 2 SFP-Slots die wahlweise als 100BASE-FX oder 1000BASE-SX/LX konfigurierbar sind (SFP-Module sind optional erhältlich). Der Switch besitzt ein robustes Gehäuse, eine redundante Spannungsversorgung und eine Funktionsüberwachung mit Relais. Das PROFINET­Zertifikat (Konformitätsklasse B) garantiert eine einfache Integration in PROFINET-Automatisierungssysteme mittels Gerätebeschreibungsdatei (GSD). Außerdem unterstützt das Gerät die PROFINET Netload Class II. Das Gerät ünterstützt eine flexible Konfiguration der Multi-Portspiegelung über die Gerätebeschreibungsdatei oder dem Web-Based-Management. Mit Hilfe von Funktionsbausteinen kann die zyklische Diagnose des PROFINET-Switches im TIA-Portal effizient implementiert werden. Hierfür steht ein Anwendungshinweis zur Verfügung.
Eigenschaften:
www.wago.com/852-603
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO Kontakttechnik GmbH & Co. KG Hansastr. 27 32423 Minden Telefon: +49571 887-0 | Fax: +49571 887-169 E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten? Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur Verfügung.
01.04.2020Seite /2 8
Page 3
Datenblatt | Artikelnummer:852-603
Webbasiert/SNMP-Management
Redundante DC-Spannungsversorgung
Versorgungsspannungsbereich: DC 12 … 60 V
DIP-Schalter für Freigabe von Alarmfunktionen
Voll kompatibel zu den Standards IEEE802.3, 802.3u, 802.3z, 802.3x, 802.1d, 802.1w, 802.1s, 802.1Q, 802.1p
Medienredundanzprotokoll (MRP) als Manager (MRM) oder Client (MRC), redundanter Ring
Non-blocking, Store-and-Forward-Switching, Rapid Spanning Tree Protocol (RSTP)
Autonegotiation und AUTO-MDI/MDIC (crossover)
VLAN (802.1Q) VID
IGMP-Snooping
Port-Konfiguration, -Status, -Statistik
Port-Trunking und Multi-Port-Spiegelung
SNMP v1/v2c/v3 und RMON
Zeitsynchronisation mit Hilfe von SNTP
Storm Control, Bandbreitenbegrenzung, und Loop Detection
Daten Technische Daten
Switchingmodus Store-and-Forward; non-blocking
Anzahl 100BASE-TX-Ports 8
Anzahl 1000BASE-SX/LX-Ports 2
Kommunikationsstandards IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX IEEE 802.3z 1000BASE-SX/LX IEEE 802.3x Flow Control IEEE 802.1d Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of service IEEE 802.1ab Link Layer Discovery Protocol (LLDP) PROFINET Conformance Class B
Redundanzfunktion Redundante DC-Spannungsversorgung; STP; RSTP; MSTP;
Medienredundanzprotokoll als Manager oder Client
Konfigurationsmöglichkeiten DIP-Schalter für Meldekontakt
Web-Based-Management Command Line Interface SNMPv1/v2c/v3
Diagnose Meldekontakt; Portstatus; Portstatistik; Portauslastung; Trafic-
Monitor; SFP-Information; Syslog; SNMP-Traps; PN-Diagnose (zyklisch und azyklisch)
www.wago.com/852-603
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO Kontakttechnik GmbH & Co. KG Hansastr. 27 32423 Minden Telefon: +49571 887-0 | Fax: +49571 887-169 E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten? Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur Verfügung.
01.04.2020Seite /3 8
Page 4
Datenblatt | Artikelnummer:852-603
MAC Tabelle (Größe) 16000 Adressen
Jumbo Frame Size 10000, Byte
Versorgungsspannung DC12 … 60V
Leistungsaufnahme max. 12 W
ESD (Kontakt-/Luftentladung) 8 KV / 15 KV
Übertragungsrate Kupferkabel:10/100Mbit/s
Übertragungsmedium (Kommunikation/Feldbus) Kupferkabel:Cat. 5e oder besser, 100 m maximale Leitungslänge;
VLAN Port-based und Tag-based (4k VIDs)
Anzeigeelemente Gerät: LED (PWR, RPS, POST) grün: Versorgungsspannung (primär),
Redundante Versorgungsspannung (sekundär), POST-Funktion; LED (ALM) rot: Alarm bzw. PROFINET-Fehler (bei aktiven PROFINET­Modus); LED (LASER ON) gelb, LED (LNK/ACT, 100) grün, LED (OFFLINE) rot: Status Glasfaser Ports; pro Port: LED (100, LNK/ACT) grün: Status 100 Mbps, LNK/ACT Port 1 … 8

Anschlussdaten

Anschlusstechnik: Kommunikation/Feldbus Kupferkabel:8 x RJ-45;Glasfaser:2 x SFP; Glasfaser Steckverbinder
LC
Anschlusstechnik: Versorgung 1 x im Gerät verbaute Stiftleiste: 231-436/001-000; mitgelieferte
Federleiste (Steckverbinder MCS): 2231-106/026-000

Geometrische Daten

Breite 50mm/ 1.969inch
Höhe 162mm/ 6.378inch
Tiefe 122mm/ 4.803inch

Mechanische Daten

Gewicht 885 g
Farbe metallisch schwarz

Umgebungsbedingungen

Umgebungstemperatur (Betrieb) -40 … 70°C
Umgebungstemperatur (Lagerung) -40 … 80°C
Schutzart IP30
Relative Feuchte (ohne Betauung) 95 %
Montageart Tragschiene 35
Vibrationsfestigkeit gemäß IEC 60068-2-6
Schockfestigkeit gemäß IEC 60068-2-27
www.wago.com/852-603
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO Kontakttechnik GmbH & Co. KG Hansastr. 27 32423 Minden Telefon: +49571 887-0 | Fax: +49571 887-169 E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten? Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur Verfügung.
01.04.2020Seite /4 8
Page 5
Datenblatt | Artikelnummer:852-603
EMV-Störfestigkeit gemäß EN 61000-6-2
EMV-Störaussendung gemäß EN 61000-6-4

Kaufmännische Daten

Verpackungsart Karton
Ursprungsland TW
GTIN 4055143908030
Zolltarifnummer 85176200000

Zulassungen / Zertifikate

UL-Zulassungen
Logo Zulassung Norm Zertifikatsname
UL
Underwriters Laboratories Inc. (ORDINARY LOCATIONS)
UL 61010-2-201 E175199

Systemgegenstück

Passende Produkte

Leitungen und Steckverbinder
Art-Nr.: 750-976
PROFINET-Stecker RJ-45, IP20; ETHERNET 10/100 Mbit/s; feldkonfektionierbar
www.wago.com/750-976
Art-Nr.: 750-977/000-011
ETHERNET-Stecker; RJ-45; Cat. 6A; axial; Code T568A; AWG 22
www.wago.com/750-977 /000-011
Art-Nr.: 750-977/000-012
ETHERNET-Stecker; RJ-45; Cat. 6A; axial; Code T568B; AWG 22
www.wago.com/750-977 /000-012
Art-Nr.: 750-977/000-013
PROFINET-Stecker; RJ-45; Cat. 6A; axial; AWG 22
www.wago.com/750-977 /000-013
Art-Nr.: 750-977/000-021
ETHERNET-Stecker; RJ-45; Cat. 6A; axial; Code T568A; AWG 24
www.wago.com/750-977 /000-021
www.wago.com/852-603
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO Kontakttechnik GmbH & Co. KG Hansastr. 27 32423 Minden Telefon: +49571 887-0 | Fax: +49571 887-169 E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten? Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur Verfügung.
01.04.2020Seite /5 8
Page 6
Datenblatt | Artikelnummer:852-603
Art-Nr.: 750-977/000-022
ETHERNET-Stecker; RJ-45; Cat. 6A; axial; Code T568B; AWG 24
www.wago.com/750-977 /000-022
Art-Nr.: 750-978/000-011
ETHERNET-Stecker; RJ-45; Cat. 6A; axial; Code T568A; AWG 22; Zugentlastung
www.wago.com/750-978 /000-011
Art-Nr.: 750-978/000-012
ETHERNET-Stecker; RJ-45; Cat. 6A; axial; Code T568B; AWG 22; Zugentlastung
www.wago.com/750-978 /000-012
Art-Nr.: 750-978/000-013
PROFINET-Stecker; RJ-45; Cat. 6A; axial; AWG 22; Zugentlastung
www.wago.com/750-978 /000-013
Art-Nr.: 750-978/000-021
ETHERNET-Stecker; RJ-45; Cat. 6A; axial; Code T568A; AWG 24; Zugentlastung
www.wago.com/750-978 /000-021
Art-Nr.: 750-978/000-022
ETHERNET-Stecker; RJ-45; Cat. 6A; axial; Code T568B; AWG 24; Zugentlastung
www.wago.com/750-978 /000-022
Art-Nr.: 750-979/000-011
ETHERNET-Stecker; RJ-45; Cat. 6A; gewinkelt; Code T568A; AWG 22; Zugentlastung
www.wago.com/750-979 /000-011
Art-Nr.: 750-979/000-012
ETHERNET-Stecker; RJ-45; Cat. 6A; gewinkelt; Code T568B; AWG 22; Zugentlastung
www.wago.com/750-979 /000-012
Art-Nr.: 750-979/000-013
PROFINET-Stecker; RJ-45; Cat. 6A; gewinkelt; AWG 22; Zugentlastung
www.wago.com/750-979 /000-013
Art-Nr.: 750-979/000-021
ETHERNET-Stecker; RJ-45; Cat. 6A; gewinkelt; Code T568A; AWG 24; Zugentlastung
www.wago.com/750-979 /000-021
Art-Nr.: 750-979/000-022
ETHERNET-Stecker; RJ-45; Cat. 6A; gewinkelt; Code T568B; AWG 24; Zugentlastung
www.wago.com/750-979 /000-022
Stromversorgung
Art-Nr.: 787-1602
Primär getaktete Stromversorgung; Classic; 1-phasig; Ausgangsspannung DC 24 V; Ausgangsstrom 1 A; NEC Class 2; DC-OK-Signal
www.wago.com/787-1602
Art-Nr.: 787-1606
Primär getaktete Stromversorgung; Classic; 1-phasig; Ausgangsspannung DC 24 V; Ausgangsstrom 2 A; NEC Class 2; DC-OK-Signal
www.wago.com/787-1606
www.wago.com/852-603
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO Kontakttechnik GmbH & Co. KG Hansastr. 27 32423 Minden Telefon: +49571 887-0 | Fax: +49571 887-169 E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten? Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur Verfügung.
01.04.2020Seite /6 8
Page 7
Datenblatt | Artikelnummer:852-603
Art-Nr.: 787-1622
Primär getaktete Stromversorgung; Classic; 1-phasig; Ausgangsspannung DC 24 V; Ausgangsstrom 5 A; TopBoost; DC-OK-Kontakt
www.wago.com/787-1622
Art-Nr.: 787-1623
Primär getaktete Stromversorgung; Classic; 1-phasig; Ausgangsspannung DC 48 V; Ausgangsstrom 2 A; DC-OK-Signal
www.wago.com/787-1623
Art-Nr.: 787-1632
Primär getaktete Stromversorgung; Classic; 1-phasig; Ausgangsspannung DC 24 V; Ausgangsstrom 10 A; TopBoost; DC-OK-Kontakt
www.wago.com/787-1632
Art-Nr.: 787-1633
Primär getaktete Stromversorgung; Classic; 1-phasig; Ausgangsspannung DC 48 V; Ausgangsstrom 5 A; TopBoost; DC-OK-Kontakt
www.wago.com/787-1633
Art-Nr.: 787-1635
Primär getaktete Stromversorgung; Classic; 1-phasig; Ausgangsspannung DC 48 V; Ausgangsstrom 10 A; TopBoost; DC-OK-Kontakt
www.wago.com/787-1635
Allgemeines Zubehör
Art-Nr.: 852-1200
SFP Module 1000BASE; SX Multi-Mode 850 nm LC; 0,55 km; Erweiterter Temperaturbereich; DDM; silberfarben
www.wago.com/852-1200
Art-Nr.: 852-1210
SFP Module 1000BASE; LX Single-Mode 1310 nm LC; 10 km; Erweiterter Temperaturbereich; DDM; silberfarben
www.wago.com/852-1210
Art-Nr.: 852-1280
SFP Module 1000BASE; ZX Single-Mode 1550 nm LC; 80 km; Erweiterter Temperaturbereich; DDM; silberfarben
www.wago.com/852-1280
Art-Nr.: 852-201/107-002
SFP-Module 2: 1310nm; 100Base-FX Multi-Mode LC; 2 km; silberfarben
www.wago.com/852-201 /107-002
Art-Nr.: 852-201/107-030
SFP-Module 30: 1310nm; 100Base-FX Single-Mode LC; 30 km; silberfarben
www.wago.com/852-201 /107-030
Übergabemodul
Art-Nr.: 289-195
Übergabemodul; RJ-45; Schneidklemmtechnik; Cat. 6; im Montagesockel; mit Schirmanschluss
www.wago.com/289-195
Downloads Dokumentation
Handbuch
Industrial-Managed-Switch 8 Ports 100BASE-TX, 2 x 1000BASE-SX/LX
V 1.1.0
12.12.2019
pdf 17,5 MB
Download
Weitere Informationen
www.wago.com/852-603
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO Kontakttechnik GmbH & Co. KG Hansastr. 27 32423 Minden Telefon: +49571 887-0 | Fax: +49571 887-169 E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten? Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur Verfügung.
01.04.2020Seite /7 8
Page 8
Datenblatt | Artikelnummer:852-603
Entsorgung; Elektro- und Elektronikgeräte, Verpackung V 1.0.0 pdf
269,1 kB
Download
Systembeschreibung
Industrial-Switches, Allgemeine Produktinformationen pdf
2,0 MB
Download

Runtime Software

Firmware
Firmware: 852-603 Industrial-Managed-Switch; 8 Ports 100Base-TX; 2-Slot 1000BASE-SX/LX; PROFINET; Erweiterter Temperaturbereich; metallisch schwarz
02
12.12.2019
zip 9,0 MB
Download

Gerätedateien

Gerätebeschreibungsdatei
GSD-Dateien der Version 2.x für PROFINET 2.33
09.07.2019
zip 44,1 kB
Download

Handhabungshinweise
