N O T I C E
Disjoncteur électronique
Code : 000518961 - 787-860
000518963 - 787-862
Version 03/14
Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en
compte, même si vous transmettez le produit à un tiers.
Installation
Mesures de sécurité avant l‘installation
Protégez le mécanisme de fonctionnement d’une utilisation non autorisée. Aucun composant ne doit être tordu ni aucune distance d’isolation
modifiée, notamment lors du transport et de la manipulation. Evitez le contact avec les composants électriques et les connecteurs. Débranchez
toujours l’appareil de l’alimentation électrique avant de procéder au montage et au branchement. Lisez la description du produit et les consignes
techniques et respectez les indications portées sur l’appareil et sur la plaque d’identification.
Installation
Lors de l’installation, respectez les réglementations locales, les normes (VDE 0100 par exemple), les mesures de prévention des accidents en
vigueur dans le pays et les règles techniques reconnues. Cet appareil électrique est destiné à être installé dans les installations électriques
ou les machines ; il répond aux exigences de la directive sur les basses tensions (2006/98/CE). En cas d’installation dans des machines,
l’utilisation normale est interdite jusqu’à ce qu’il soit établi que la machine est conforme à la directive sur les machines (2006/42/CE).
Respectez la norme EN60204. La conformité à la directive CEM (2004/108/CE) doit être vérifiée avant l’utilisation. Le fabricant de l’installation
ou de la machine est responsable du respect de la valeur limite fixée par la norme CEM.
Branchement
S1 : ouvert si au moins un canal est déclenché
S2 : ouvert si canal 2 déclenché
S3 : ouvert si canal 3 déclenché
S4 : ouvert si canal 4 déclenché
) LED : La LED verte (a) s’allume si aucun canal n’est déclenché. La LED jaune (b) sert d’avertissement. La LED rouge (b) s’allume dès
qu’un canal est déclenché.
) Ecran de l’unité de contrôle : Contrôle des canaux et modification de l’intensité nominale via l’écran (voir plus loin)
) Touches : Touche de gauche = avancer dans le menu, touche de droite = paramétrage
) Entrée
) Sortie
) Contact de signalisation à distance, d’entrée et sans potentiel
Contact de signalisation sans potentiel 13 14, configurable à partir du logiciel de configuration 759-860.
Entrée à distance ON ON. Entrées 24Vdc pour la remise en marche des canaux déclenchés.
) Montage : Placez l’appareil avec le guide du rail sur le bord supérieur du profilé-support et faites-le glisser vers le bas.
) Démontage : Desserrez le verrou à ressort à l’aide d’un tournevis et détachez l’appareil du bord inférieur du profilé-support.
) Interface et sorties de signal : Le capuchon de protection destiné à éviter les décharges statiques ne doit être enlevé que si les mesures de
protection ESD sont appliquées. () Sortie de signal librement assignable, configurables par PC. () Connexion avec contact de signalisation
2
sans potentiel, configuré en réglage usine comme signalisation collective
des erreurs de tous les canaux. ()()() Connexion avec les canaux
2 à 4 (réglage usine). ()()() Entrées et sorties de communication.
() Tension d’entrée.
L’interface n’est pas séparée galvaniquement. Un câble adaptateur
(787-890) est disponible en option chez WAGO. Le logiciel optionnel
de configuration et de visualisation (759-860) peut être téléchargé
gratuitement sur www.wago.com/epsitron. Si un relais est branché à
une sortie de signal, utilisez impérativement une diode de roue libre.
Contrôle du canal et modification de
l’intensité nominale via l’écran
= Cette touche permet de passer au point de menu suivant.
Fonctions générales
La touche est active uniquement si les symboles de touches respectifs
sont affichés sur l’écran.
Affichage standard : Si aucune touche n’est utilisée pendant 30 secondes,
l’appareil revient automatiquement à l’affichage standard (affichage de
tous les courants de sortie).
Reset : Appuyez pendant 5 secondes sur les deux touches simultanément
pour remettre tous les paramètres modifiables en réglage usine. Toutes
les valeurs minimum et maximum enregistrées sont effacées, ainsi que
la dernière erreur. Les canaux déclenchés sont réactivés.
Limite de durée : au cours des réglag es (y com pr is penda nt le
paramétrage), toutes les saisies sont effacées si aucune touche n’est
utilisée pendant plus de 30 secondes ; de plus, l’appareil revient
automatiquement à l’affichage standard.
Mise à jour : Si des paramètres sont modifiés via le PC, ces nouveaux
paramètres correspondent automatiquement à la configuration reset.
Le réglage usine est alors effacé.
Quick : Si la touche de droite
affichage standard, les courants nominaux des canaux clignotent à
l’écran pendant toute la durée où la touche est enfoncée.
est pressée alors que l’appareil est en
1. Affichage standard
Affiche les courants de sor tie actuels des canaux. Par exemple, si un
canal a été déclenché après un court-circuit, o.c. s’affiche. Ce canal doit
être expressément réactivé. Si un canal est désactivé, OFF s’affiche
pour ce canal. Si un canal est défectueux, Err s’affiche.
2. Réglage des canaux
Le canal choisi clignote.
= Réglage du canal suivant
= Modification du courant nominal ou libération du canal
= Réglage du courant nominal du canal
= Enregistrement du courant nominal et activation/désactivation du canal
La valeur enregistrée se réinstalle automatiquement après chaque
remise en marche de l’appareil.
3. Tension d’entrée
La tension d’entrée en cours est affichée.
4. Courant de sortie maximal sur le canal 1
Le courant de sortie maximal mesuré sur le canal 1 est affiché.
5. Courant de sortie maximal sur le canal 2
Le courant de sortie maximal mesuré sur le canal 2 est affiché.
6. Courant de sortie maximal sur le canal 3
Le courant de sortie maximal mesuré sur le canal 3 est affiché.
7. Courant de sortie maximal sur le canal 4
Le courant de sortie maximal mesuré sur le canal 4 est affiché.
8. Tension d’entrée minimale
La tension d’entrée minimale est affichée.
9. Gestionnaire d’erreurs
A l’aide du code d’erreur (voir la plaque d’identification sur le boîtier), il
est possible d’effectuer une analyse des erreurs grâce aux segments
qui clignotent.
3
La dernière erreur est enregistrée, si bien que la cause de l’erreur peut encore être détectée, même si l’appareil a été éteint et redémarré.
Délai de déclenchement (s)
N
Ᏽ
Ᏽ
= Afficher la dernière erreur
Fonctions et domaines d’application
Le disjoncteur électronique répartit le courant d’entrée sur 4 sorties contrôlées électroniquement. La connexion masse permet uniquement
l’alimentation du module. Le courant nominal des sorties peut être réglé de 1A à 6A, jusqu’à 10A par canal, en 6 ou 10 paliers. En cas de
dépassement de l’intensité nominale réglée, le canal est coupé au bout de 100 ms. En cas de coupure de courant, les valeurs paramétrées ne
sont pas perdues ; elles sont reprises lorsque le courant est restauré. Pour éviter des pics d’intensité, les sorties sont activées avec un retard.
Une fois déclenché, un circuit électrique reste désactivé jusqu’à l’acquittement. L’acquittement peut se faire soit directement sur l’appareil, soit
via un logiciel de configuration ou un signal 24V sur l’entrée «Mise en marche à distance». Si une tension comprise entre 18 et 30 Vdc est
appliquée pendant au moins 50 ms sur l’entrée «Mise en marche à distance», seuls les canaux déclenchés sont remis en marche.
En plus de l’écran, l’appareil dispose, pour la signalisation de l’état de fonctionnement, de quatre sorties de signal actives 24 Vdc, ainsi que
d’une interface RS-232. L’interface permet le paramétrage du module ainsi que la visualisation des valeurs de mesure envoyées de manière
cyclique. La sortie de signal active 1 est raccordée au contact de signalisation sans potentiel ; en cas de problème de fonctionnement sur
l’ensemble des quatre canaux, elle est activée en tant que signalisation groupée (réglage usine). (En cas d’activation : la sortie de signal
1 conduit la tension d’entrée, le contact de signalisation sans potentiel 13 14 est fermé.) Si l’un des canaux se déclenche, la sortie de signal
ne conduit aucune tension et le contact 13 14 est ouvert. Grâce à la caractéristique de déclenchement, la charge capacitive peut atteindre
20.000 µF. L’état de fonctionnement de chaque canal est affiché sur l’écran, l’appareil peut être paramétré grâce aux touches en façade ou à
l’interface intégrée RS-232. Il est également possible de modifier via l’interface le délai de déclenchement de la caractéristique de déclenchement,
marqué d’un «A». La tension de récupération à la sortie ne doit jamais être supérieure à la tension d’entrée !
Des charges inductives comme les moteurs peuvent provoquer des récupérations riches en énergie lors de l’arrêt de l’appareil. Nous vous
recommandons d’utiliser dans ce cas une diode de roue libre antiparallèlement à la charge inductive.

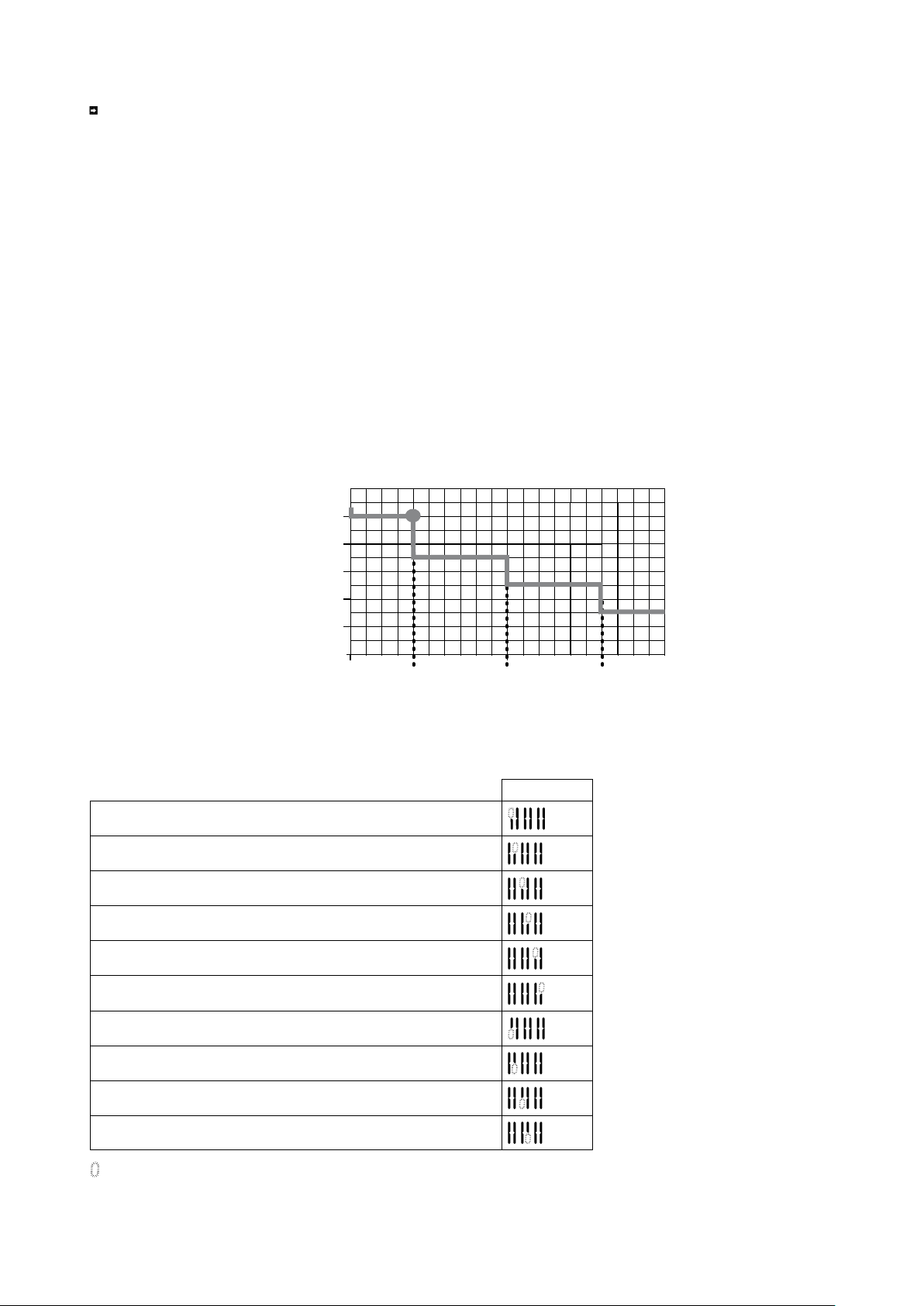

Caractéristique de déclenchement
100
A
10
1
0, 1
0,01
1,0
1,5 1,81,2
(A) IxI
Erreurs / Avertissements
Les perturbations suivantes sont détectées par le module et caractérisées via les sorties de signal ou l’interface. Il est également possible
d’effectuer un diagnostic d’erreur sur l’appareil lui-même grâce au gestionnaire d’erreur intégré.
Affichage
Surintensité canal 1
Surintensité canal 2
Surintensité canal 3
Surintensité canal 4
Canal 1 déclenché
Canal 2 déclenché
Canal 3 déclenché
Canal 4 déclenché
Tension d’entrée inférieure à la valeur Power Good
Erreur sur l’appareil
Le segment clignote.
4

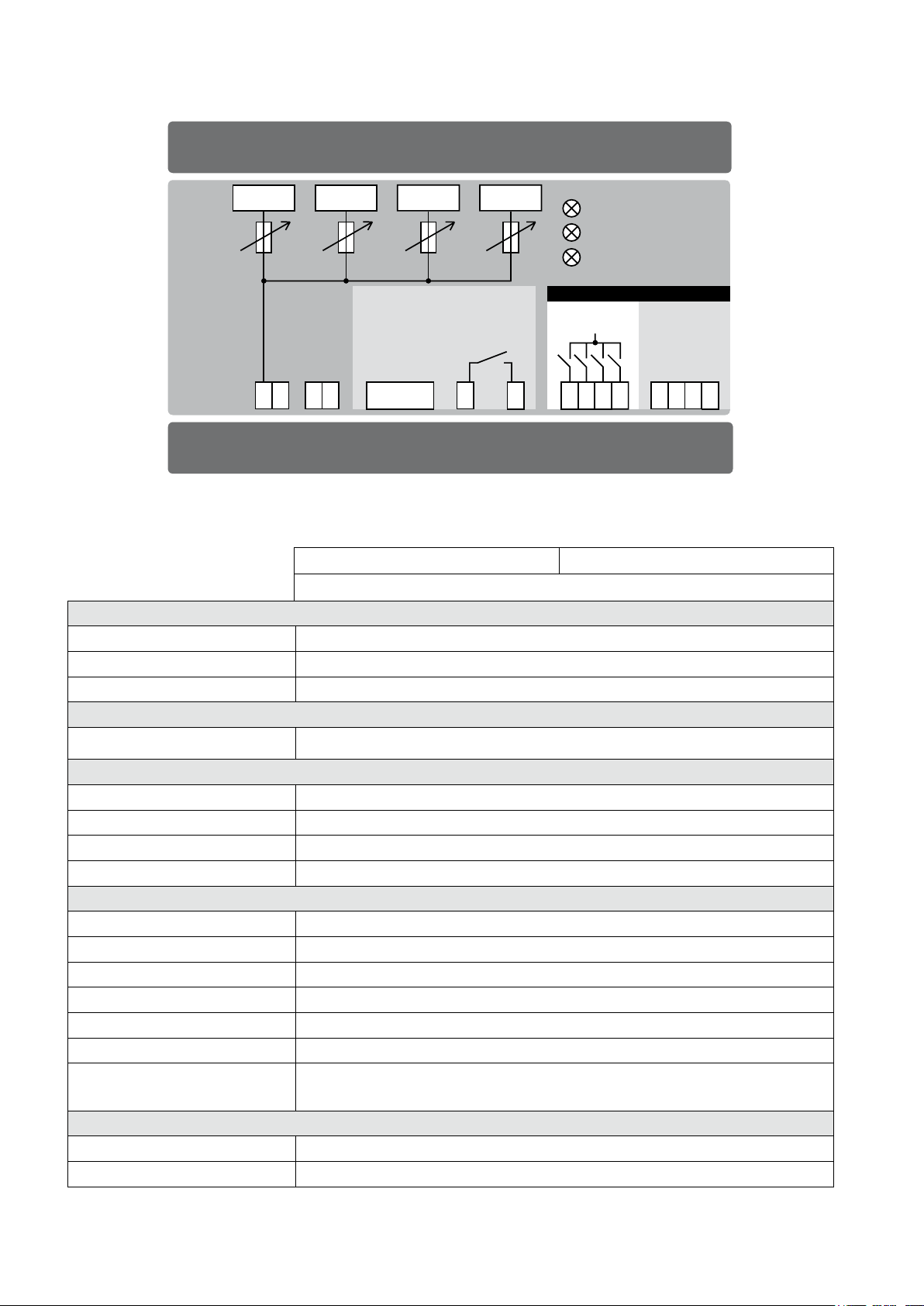

Schéma de fonctionnement
SORTIE
1 2 3 4
787-860
787-862
ENTRÉE
+ + + ++ + + +
I-I
I-I
+ –+ –
+24 V
0 V
I-I
Commande
à distance
+24 V +24 V
ON ON 13 14
I-I
Contact de
signalisation
LED (Vert)
LED (Jaune)
LED (Rouge)
Sortie de signal +24V RS-232
S1 S2 S3 S4
1 52 63 74 8
RxPC
Caractéristiques techniques
787-860 787-862
Disjoncteur électronique à 4 canaux pour montage sur rails DIN 35 mm
Normes
Sécurité EN 60950, UL 508
CEM EN 61000-6-2 et EN 61000-6-3 (normes génériques)
Protection basse tension EN 60950 (SELV) et EN 60204 (PELV)
Autorisations
UL UL 508 UL 60950
TxPC
0V
+24V
Environnement
Température de fonctionnement -10°C … +60°C
Température de stockage -25°C … +85°C
Refroidissement Auto-refroidissement par convection naturelle due à l’installation verticale
Humidité de l’air autorisée 30 à 85% d’humidité relative, sans condensation
Sécurité et protection
Tension de contrôle 500 Vdc
Construction blindé, pour insertion dans des armoires électriques
Installation Installation dans des environnements avec degré de pollution 2
Câbles de raccordement Câbles en cuivre
Type de protection IP20 (selon EN 60529)
Classe de protection III
Protection contre les inversions
de polarité
non
Entrée
Tension nominale d’entrée 24 Vdc
Plage de tension d’entrée 18 Vdc à 30 Vdc
5
Entrée mise en marche
à distance
Protection contre les surten-
Remise en marche pendant 50 ms minimum avec une tension comprise entre
18 et 30 Vdc
Par diode de suppression à l’entrée
sions (transience)
Branchements : système
WAGO série 831, max. 10,0 mm²
multiconnecteurs (++) WAGO
Branchements : système
WAGO série 231, max. 2,5 mm²
multiconnecteurs (--) WAGO
Sortie
Tension nominale de sortie 24 Vdc
Chute de tension par canal à
140 mV/- 140mV/240mV
6A/10A
Intensité nominale de sortie 1 à 6A (réglable par paliers de
1 à 10A (réglable par paliers de 1A)
1A)
Efcacité Typ. 96%
Puissance dissipée max. (fonc-
2W /5,5 W 2W/12W
tionnement à vide / charge nominale)
Capacité de démarrage maxi-
Typ. 20.000 µF (indépendant de l’intensité nominale)
male
Tension de retour 33 Vdc max.
Fusible interne 15 AT par canal
Fonctionnement en parallèle
Non autorisé
des canaux
Branchement en série de plu-
Non autorisé
sieurs modules
Branchements : système multi-
Série 231 max. 2,5 mm²
connecteurs WAGO
Signalisation
LED Vert/jaune/rouge
Contact sans potential (congu-
rable)
Sorties de commutation (con-
Contact relais, type : à fermeture, puissance de commutation : 30 Vdc/1A
(240 Vac/0,5A)
24 Vdc/ max. 25 mA
gurable)
Interface RS-232
Branchements : système multi-
WAGO Série 733 max. 0,5 mm²
connecteurs WAGO
Autres
Dimensions l x H x P** 40 x 127 x 163 mm
Poids 0,8 kg
Numéros de commande
Standard 787-860 787-862
Une pression simultanée sur les deux touches ou un signal sur l‘entrée de mise en marche à distance pendant 5 secondes active tous les
canaux déclenchés.
