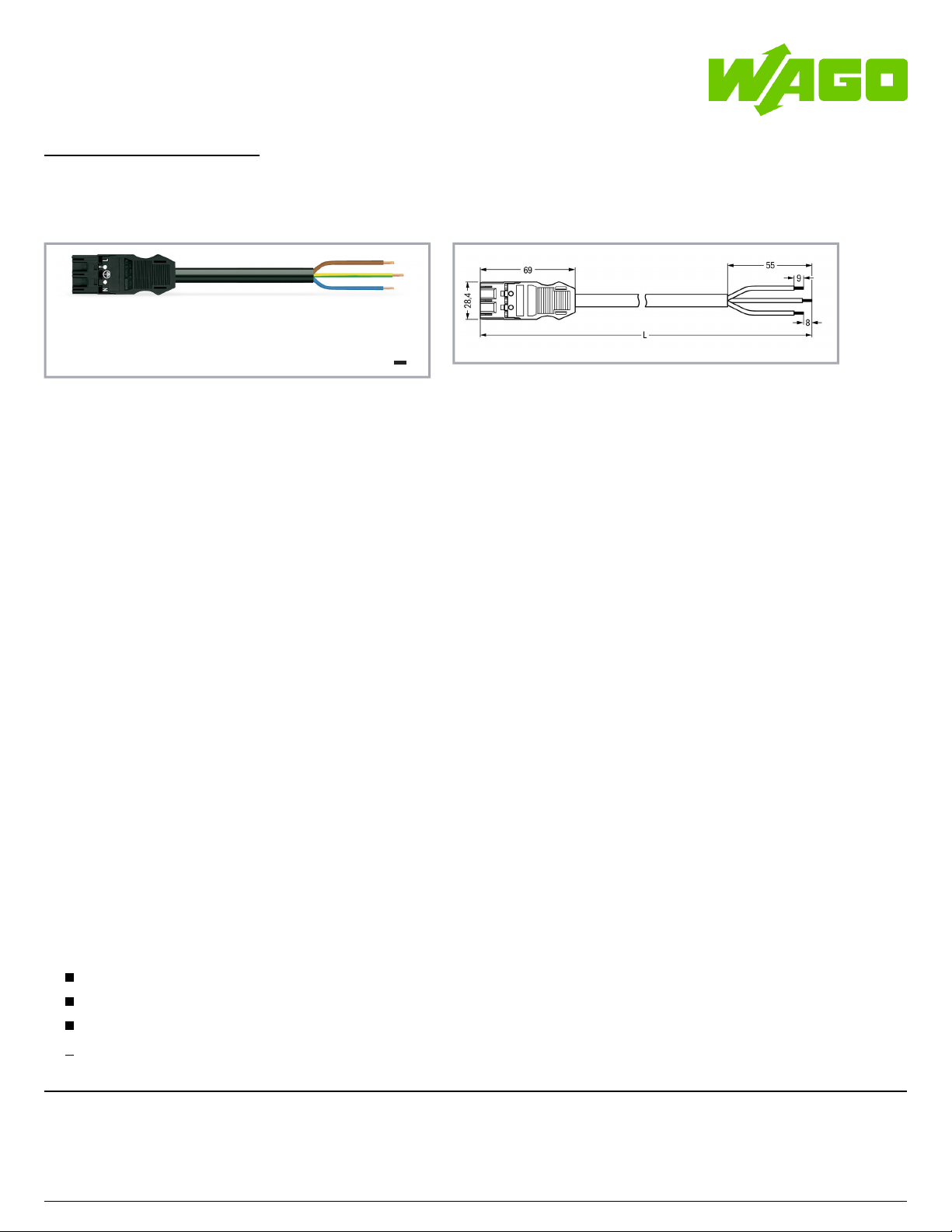

Datenblatt| Artikelnummer:771-9993/207-301
konfektionierte Anschlussleitung; Eca; Stecker/offenes Ende; 3-polig; Kod.
A; H05VV-F 3G 2,5 mm²; 3 m; 2,50 mm²; schwarz
Farbe:
Artikelbeschreibung
Konfektionierte Anschlussleitung ® MIDI Bemessungsstrom 20 A
WINSTA
Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung ® MIDI Kodierung A. Ganz gleich, ob auf der Leiterplatte, im
WINSTA
Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an variable
Anforderungen im Handumdrehen. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In
gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der
Installationssteckverbinder ® MIDI mit Kodierung A in Schwarz oder Weiß wird im Regelfall für allgemeine Netzanwendungen in der
WINSTA
Energieverteilung genutzt. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 20 A. Das Produkt eignet sich somit
auch für leistungsstarke Verbraucher. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE
CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie
sparen somit Zeit und reduzieren den Aufwand bei der Installation. Laut BauPVo ist bei der Sicherheit von Gebäuden auch die Brandklasse der im
Bau verwendeten Leitungen maßgebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Stecken statt Schrauben – konfektionierte Leitungen von WAGO
Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. Das ®-Steckverbindersystem ist optimal auf die sehr
WINSTA
hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, sicherer und
fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen.
Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit den
Installationssteckverbindern ® MIDI mit Aufdruck von WAGO.
WINSTA
einfache Schaltungen
für jede Netzanwendung
passgenaue Abmessungen
www.wago.com/771-9993/207-301
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: +49571 887-0 | Fax: +49571 887-169
E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten?
Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur
Verfügung.
16.02.2022Seite /1 4
Page 2
Datenblatt| Artikelnummer:771-9993/207-301
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Daten
Hinweise
Hinweis
Leitungen mit anderer Brandklasse finden sie im eShop
Elektrische Daten
Hinweis zum Durchgangswiderstand ca. 1 mΩ Durchgangswiderstand
ca. 0,25 mΩ Kontaktübergang Stecker/Buchse
Bemessungsdaten gemäß IEC/EN
Bemessungsdaten gemäß IEC/EN 60664-1
Bemessungsspannung (III / 3) 250 V
Bemessungsstoßspannung (III / 3) 4 kV
Bemessungsstrom 20 A
Legende Bemessungsdaten (III / 3) ≙ Überspannungskategorie III / Verschmutzungsgrad 3
Bemessungsdaten gemäß UL
Hinweis für den amerikanischen Markt Einige Varianten dürfen gemäß UL-Zertifikat in besonderen
Anwendungsfällen mit Strömen unter 16 A und bei Spannungen bis
zu 600 V auch für eine Stromunterbrechung verwendet werden. Für
weitere Information kontaktieren Sie bitte Ihren Vertrieb vor Ort.
Anschlussdaten
Gesamte Anzahl der Potentiale 3
PE-Funktion voreilender PE-Kontakt
Leitervorbehandlung ultraschall-litzenverdichtet
Anschluss 1
Polzahl 3
Durchmesser der Mantelleitung 9,2 … 11,4mm
Querschnitt der Einzelader 2,5 mm²
Abmantellänge 55 mm
Anschlussausführung Stecker - offenes Leitungsende
www.wago.com/771-9993/207-301
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: +49571 887-0 | Fax: +49571 887-169
E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten?
Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur
Verfügung.
16.02.2022Seite /2 4
Page 3
Datenblatt| Artikelnummer:771-9993/207-301
Geometrische Daten
Rastermaß 10mm/ 0.394inch
Gesamtlänge 3 m
Mechanische Daten
Anwendung Allgemeine Netzanwendungen
Kodierung A
variable Kodierung Ja
Aufdruck
L N⏚
Potentialkennzeichnung
L N⏚
Steckkraft einer Steckverbindung ca. 20 … 70 N (polzahlabhängig)
Haltekraft einer Steckverbindung mit Verriegelung: > 80 N
Trennkraft einer Steckverbindung ohne Verriegelung: ca. 20 … 70 N (polzahlabhängig)
Anzahl der Steckzyklen 200, ohne ohmsche Last
Anschlussausführung Stecker - offenes Leitungsende
Art der konfektionierten Leitung Anschlussleitung
Leitungstyp H05VV-F 3G2,5
Schutzart IP20; In gestecktem Zustand: IP2xC (Diese
Installationssteckverbinder sind nicht für den Einsatz in leicht
zugänglichen Bereichen vorgesehen!)
Steckverbindung
Fehlsteckschutz ja
Hinweis zum Fehlsteckschutz Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt
bezogen auf:
a.) das Stecken unterschiedlicher Polzahlen
b.) um 180° verdrehtes Stecken
c.) seitliches versetztes Stecken
d.) einpoliges Stecken
Verriegelungsklinke nachrüstbar
Verriegelung der Steckverbindung Verriegelungsklinke
Werkstoffdaten
Hinweis Werkstoffdaten Informationen zu Materialangaben finden sie hier
Farbe schwarz
Isolierwerkstoff Hauptgehäuse Polyamid (PA66)
Brandklasse gemäß EN 50575 E
ca
www.wago.com/771-9993/207-301
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: +49571 887-0 | Fax: +49571 887-169
E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten?
Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur
Verfügung.
16.02.2022Seite /3 4
Page 4
Datenblatt| Artikelnummer:771-9993/207-301
Kontaktwerkstoff Kupfer bzw. Kupferlegierung; oberflächenveredelt
Brandlast 8,234 MJ
Steckverbinderfarbe schwarz
Bedruckungsfarbe des Steckgesichts weiß
Farbe der Zugentlastung schwarz
Bedruckungsfarbe der Zugentlastung weiß
Farbe der Mantelleitung schwarz
Bedruckungsfarbe der Mantelleitung weiß
Halogenfrei nein
Mantelwerkstoff PVC
Gewicht 470 g
Kupfergewicht der Rohleitung 0,072 kg/m
Umgebungsbedingungen
Verarbeitungstemperatur -5 … +40°C
Dauergebrauchstemperatur -35 … +85°C
Hinweis zur Dauergebrauchstemperatur PVC-Leitung für Temperaturen ≤ 70 °C (inklusive halogenfrei)
Isolierteile für Temperaturen ≤ 105 °C
Zulassungen / Zertifikate
Länderspezifische Zulassungen
Logo Zulassung Norm Zertifikatsname
CCA
DEKRA Certification B.V.
EN 61535 NTR NL-7355
KEMA/KEUR
DEKRA Certification B.V.
EN 61535 2179129.01
