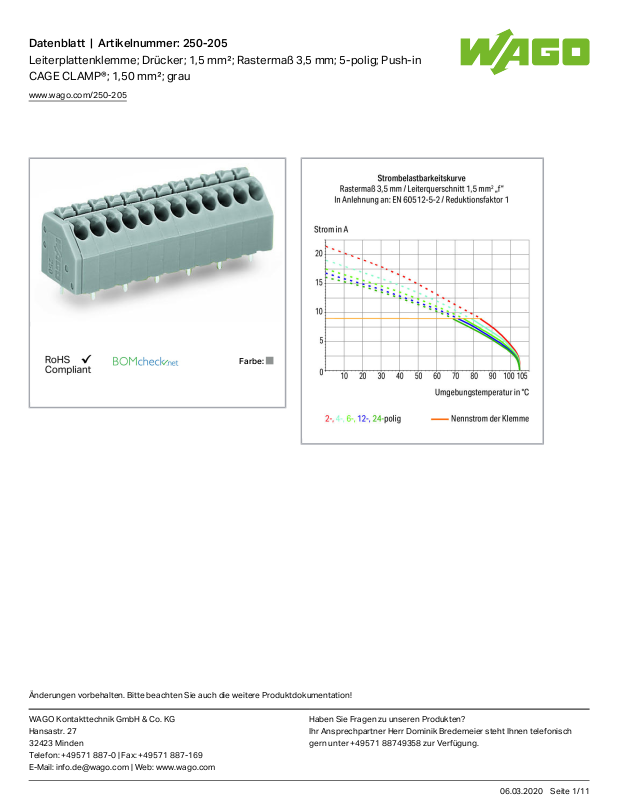

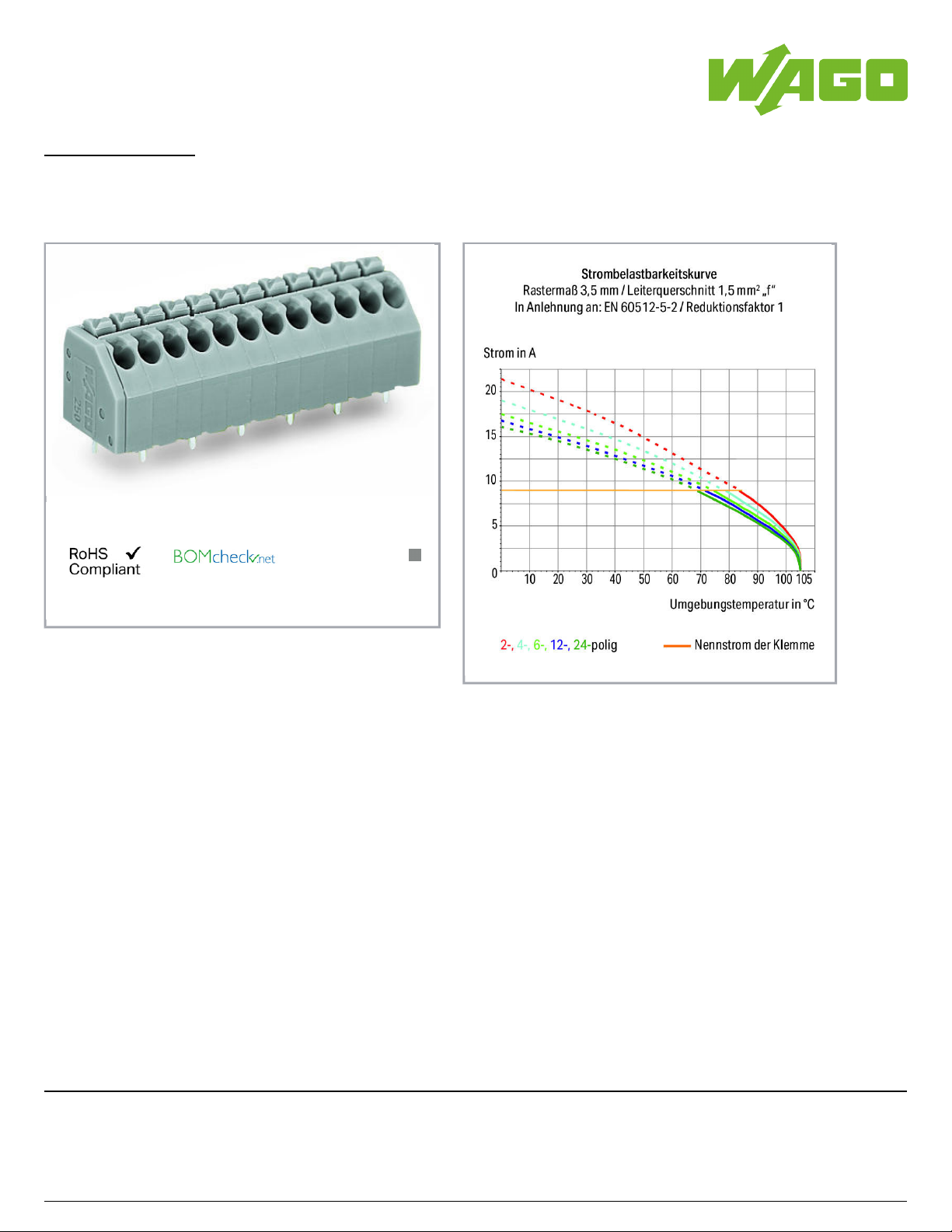

Datenblatt | Artikelnummer:250-205

Leiterplattenklemme; Drücker; 1,5 mm²; Rastermaß 3,5 mm; 5-polig; Push-in
CAGE CLAMP®; 1,50 mm²; grau

Farbe:

www.wago.com/250-205

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

06.03.2020Seite /1 11

Datenblatt | Artikelnummer:250-205

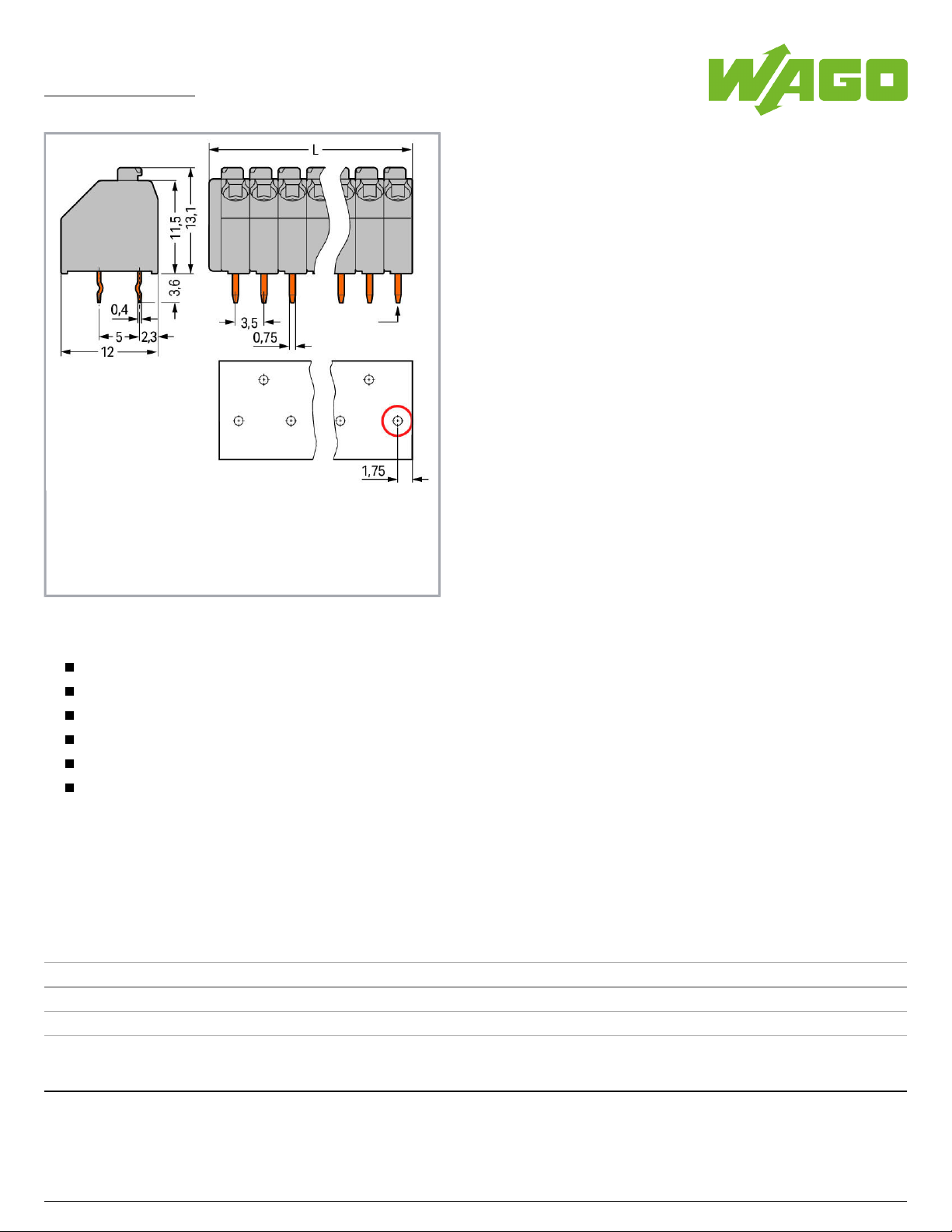

L = (Polzahl x Rastermaß) + 1,5mm

(roter Kreis) erster Lötstift vorne rechts

Artikelbeschreibung

Kompakte Klemmenleisten mit Drückern

Eindrähtige Leiter und feindrähtige Leiter mit Aderendhülsen direkt steckbar

Drückerbetätigung für das Anschließen von feindrähtigen Leitern und das Lösen von Leitern

45°-Leitereinführung für komfortable und platzsparende Verdrahtung

Individuelle Farbkombinationen

Klemmenleisten auf Anfrage auch mit Rasterzwischenstücken erhältlich

Daten
Elektrische Daten

Bemessungsdaten gemäß IEC/EN 60664-1

Bemessungsspannung (III / 3) 250 V

Bemessungsstoßspannung (III / 3) 4 kV

Bemessungsspannung (III / 2) 320 V

Bemessungsstoßspannung (III / 2) 4 kV

www.wago.com/250-205

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

06.03.2020Seite /2 11

Datenblatt | Artikelnummer:250-205

Bemessungsspannung (II / 2) 630 V

Bemessungsstoßspannung (II / 2) 4 kV

Bemessungsstrom 8 A

Legende Bemessungsdaten (III / 2) ≙ Überspannungskategorie III / Verschmutzungsgrad 2

Bemessungsdaten gemäß UL 1059

Bemessungsspannung UL (Use Group B) 300 V

Bemessungsstrom UL (Use Group B) 8 A

Bemessungsspannung UL (Use Group D) 300 V

Bemessungsstrom UL (Use Group D) 5 A

Approbationsdaten gemäß UL 1059

Bemessungsdaten gemäß CSA

Bemessungsspannung CSA (Use Group B) 300 V

Bemessungsstrom CSA (Use Group B) 10 A

Bemessungsspannung CSA (Use Group D) 300 V

Bemessungsstrom CSA (Use Group D) 10 A

Anschlussdaten

Anschlusstechnik

Push-in CAGE CLAMP

®

Betätigungsart Drücker

Eindrähtiger Leiter 0,2 … 1,5mm²/ 24 … 16AWG

Feindrähtiger Leiter 0,2 … 1,5mm²/ 24 … 16AWG

Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen 0,25 … 1mm²

Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen 0,25 … 1mm²

Abisolierlänge 8,5 … 9,5mm/ 0.33 … 0.37inch

Leiteranschlussrichtung zur Leiterplatte 45 °

Polzahl 5

Gesamte Anzahl der Klemmstellen 5

Gesamte Anzahl der Potentiale 5

Anzahl Anschlusstypen 1

Anzahl der Ebenen 1

Geometrische Daten

Rastermaß 3,5mm/ 0.138inch

Breite 19mm/ 0.748inch

www.wago.com/250-205

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

06.03.2020Seite /3 11

Datenblatt | Artikelnummer:250-205

Höhe 16,7mm/ 0.657inch

Höhe ab Oberfläche 13,1mm/ 0.516inch

Tiefe 12mm/ 0.472inch

Lötstiftlänge 3,6 mm

Lötstiftabmessungen 0,4 x 0,75mm

Bohrlochdurchmesser mit Toleranz

1 mm

(+0,1)

Leiterplattenkontaktierung

Leiterplattenkontaktierung THT

Lötstiftanordnung über die gesamte Klemmenleiste versetzt

Anzahl der Lötstifte pro Potential 1

Werkstoffdaten

Farbe grau

Isolierstoffgruppe I

Isolierwerkstoff Polyamid 66 (PA 66)

Brennbarkeitsklasse gemäß UL 94 V0

Klemmfederwerkstoff Kupferlegierung

Kontaktwerkstoff Elektrolytkupfer (E )

Cu

Kontaktoberfläche verzinnt

Brandlast 0,056 MJ

Gewicht 2,5 g

Umgebungsbedingungen

Grenztemperaturbereich -60 … +105°C

Kaufmännische Daten

Produktgruppe 4 (GDS- und Durchführungsklemmen)

eCl@ss 10.0 27-44-04-01

eCl@ss 9.0 27-44-04-01

ETIM 7.0 EC002643

ETIM 6.0 EC002643

Verpackungsart Karton

Ursprungsland CH

GTIN 4044918648448

Zolltarifnummer 85369010000

www.wago.com/250-205

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

06.03.2020Seite /4 11

Datenblatt | Artikelnummer:250-205

Zulassungen / Zertifikate

Länderspezifische Zulassungen

Logo Zulassung Norm Zertifikatsname

CCA

DEKRA Certification B.V.

EN 60998 NTR NL-7449

CCA

DEKRA Certification B.V.

EN 60947 NTR NL-7100

CSA

DEKRA Certification B.V.

C22.2 1132097

KEMA/KEUR

DEKRA Certification B.V.

EN 60998 71-105258

KEMA/KEUR

DEKRA Certification B.V.

EN 60947 2160584.18

VDE

VDE Prüf- und Zertifizierungsinstitut

EN 60998 40028888

Schiff Zulassungen

Logo Zulassung Norm Zertifikatsname

ABS

American Bureau of Shipping

- 19­HG1869876­PDA

DNV GL

Det Norske Veritas, Germanischer Lloyd

- TAE000016Z

UL-Zulassungen

Logo Zulassung Norm Zertifikatsname

UL

UL 1059 E45172 sec. 6

www.wago.com/250-205

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

06.03.2020Seite /5 11

Datenblatt | Artikelnummer:250-205

UL International Germany GmbH

UL

UL International Germany GmbH

UL 1977 E45171

Passende Produkte

Aderendhülse

Art-Nr.: 216-101

Aderendhülse; Hülse für 0,5 mm² / AWG 22; ohne Kunststoffkragen; galvanisch verzinnt

www.wago.com/216-101

Art-Nr.: 216-102

Aderendhülse; Hülse für 0,75 mm² / AWG 20; ohne Kunststoffkragen; galvanisch verzinnt

www.wago.com/216-102

Art-Nr.: 216-103

Aderendhülse; Hülse für 1 mm² / AWG 18; ohne Kunststoffkragen; galvanisch verzinnt

www.wago.com/216-103

Art-Nr.: 216-121

Aderendhülse; Hülse für 0,5 mm² / AWG 22; ohne Kunststoffkragen; galvanisch verzinnt

www.wago.com/216-121

Art-Nr.: 216-122

Aderendhülse; Hülse für 0,75 mm² / AWG 20; ohne Kunststoffkragen; galvanisch verzinnt

www.wago.com/216-122

Art-Nr.: 216-123

Aderendhülse; Hülse für 1 mm² / AWG 18; ohne Kunststoffkragen; galvanisch verzinnt

www.wago.com/216-123

Art-Nr.: 216-131

Aderendhülse; Hülse für 0,25 mm² / AWG 24; ohne Kunststoffkragen; galvanisch verzinnt

www.wago.com/216-131

Art-Nr.: 216-132

Aderendhülse; Hülse für 0,34 mm² / AWG 24; ohne Kunststoffkragen; galvanisch verzinnt

www.wago.com/216-132

Art-Nr.: 216-141
Aderendhülse; Hülse für 0,5 mm² / AWG 20; ohne Kunststoffkragen; galvanisch verzinnt;
Elektrolytkupfer; gasdicht aufgecrimpt; gemäß DIN 46228, Teil 1/08.92

www.wago.com/216-141

Art-Nr.: 216-142
Aderendhülse; Hülse für 0,75 mm² / AWG 18; ohne Kunststoffkragen; galvanisch verzinnt;
Elektrolytkupfer; gasdicht aufgecrimpt; gemäß DIN 46228, Teil 1/08.92

www.wago.com/216-142

Art-Nr.: 216-143
Aderendhülse; Hülse für 1 mm² / AWG 18; ohne Kunststoffkragen; galvanisch verzinnt; Elektrolytkupfer;
gasdicht aufgecrimpt; gemäß DIN 46228, Teil 1/08.92

www.wago.com/216-143

www.wago.com/250-205

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

06.03.2020Seite /6 11

Datenblatt | Artikelnummer:250-205

Art-Nr.: 216-151
Aderendhülse; Hülse für 0,25 mm² / AWG 24; ohne Kunststoffkragen; galvanisch verzinnt

www.wago.com/216-151

Art-Nr.: 216-152
Aderendhülse; Hülse für 0,34 mm² / AWG 24; ohne Kunststoffkragen; galvanisch verzinnt

www.wago.com/216-152

Art-Nr.: 216-201
Aderendhülse; Hülse für 0,5 mm² / AWG 20; mit Kunststoffkragen; galvanisch verzinnt; weiß

www.wago.com/216-201

Art-Nr.: 216-202
Aderendhülse; Hülse für 0,75 mm² / AWG 18; mit Kunststoffkragen; galvanisch verzinnt; grau

www.wago.com/216-202

Art-Nr.: 216-203
Aderendhülse; Hülse für 1 mm² / AWG 18; mit Kunststoffkragen; galvanisch verzinnt; rot

www.wago.com/216-203

Art-Nr.: 216-221
Aderendhülse; Hülse für 0,5 mm² / AWG 20; mit Kunststoffkragen; galvanisch verzinnt; weiß

www.wago.com/216-221

Art-Nr.: 216-222
Aderendhülse; Hülse für 0,75 mm² / AWG 18; mit Kunststoffkragen; galvanisch verzinnt; grau

www.wago.com/216-222

Art-Nr.: 216-223
Aderendhülse; Hülse für 1 mm² / AWG 18; mit Kunststoffkragen; galvanisch verzinnt; rot

www.wago.com/216-223

Art-Nr.: 216-241
Aderendhülse; Hülse für 0,5 mm² / AWG 20; mit Kunststoffkragen; galvanisch verzinnt; Elektrolytkupfer;
gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; weiß

www.wago.com/216-241

Art-Nr.: 216-242
Aderendhülse; Hülse für 0,75 mm² / AWG 18; mit Kunststoffkragen; galvanisch verzinnt;
Elektrolytkupfer; gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; grau

www.wago.com/216-242

Art-Nr.: 216-243
Aderendhülse; Hülse für 1 mm² / AWG 18; mit Kunststoffkragen; galvanisch verzinnt; Elektrolytkupfer;
gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; rot

www.wago.com/216-243

Art-Nr.: 216-262
Aderendhülse; Hülse für 0,75 mm² / AWG 18; mit Kunststoffkragen; galvanisch verzinnt;
Elektrolytkupfer; gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; grau

www.wago.com/216-262

Art-Nr.: 216-263
Aderendhülse; Hülse für 1 mm² / AWG 18; mit Kunststoffkragen; galvanisch verzinnt; Elektrolytkupfer;
gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; rot

www.wago.com/216-263

Art-Nr.: 216-301
Aderendhülse; Hülse für 0,25 mm² / AWG 24; mit Kunststoffkragen; galvanisch verzinnt; gelb

www.wago.com/216-301

Art-Nr.: 216-302
Aderendhülse; Hülse für 0,34 mm² / AWG 22; mit Kunststoffkragen; galvanisch verzinnt; grün

www.wago.com/216-302

Art-Nr.: 216-321
Aderendhülse; Hülse für 0,25 mm² / AWG 24; mit Kunststoffkragen; galvanisch verzinnt; gelb

www.wago.com/216-321

Art-Nr.: 216-322
Aderendhülse; Hülse für 0,34 mm² / AWG 22; mit Kunststoffkragen; galvanisch verzinnt; grün

www.wago.com/216-322

Prüfen und Messen

www.wago.com/250-205

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

06.03.2020Seite /7 11

Datenblatt | Artikelnummer:250-205

Art-Nr.: 735-500
Prüfstift; Ø 1 mm; Prüfleitung zum Anlöten

www.wago.com/735-500

Beschriftungsmaterial

Art-Nr.: 210-332/350-202
Beschriftungsstreifen; als Bogen DIN A4; bedruckt; 1-16 (240x); Streifenhöhe 3 mm; Streifenlänge 182
mm; Aufdruck waagerecht; Selbstklebend; weiß

www.wago.com/210-332
/350-202

Art-Nr.: 210-332/350-204
Beschriftungsstreifen; als Bogen DIN A4; bedruckt; 17-32 (240x); Streifenhöhe 3 mm; Streifenlänge
182 mm; Aufdruck waagerecht; Selbstklebend; weiß

www.wago.com/210-332
/350-204

Art-Nr.: 210-332/350-206
Beschriftungsstreifen; als Bogen DIN A4; bedruckt; 33-48 (240x); Streifenhöhe 3 mm; Streifenlänge
182 mm; Aufdruck waagerecht; Selbstklebend; weiß

www.wago.com/210-332
/350-206

Werkzeug

Art-Nr.: 210-657

Betätigungswerkzeug; Klinge 3,5 x 0,5 mm; mit teilisoliertem Schaft; kurz

www.wago.com/210-657

Art-Nr.: 210-720

Betätigungswerkzeug; Klinge 3,5 x 0,5 mm; mit teilisoliertem Schaft

www.wago.com/210-720

Downloads
Dokumentation

Weitere Informationen

Technische Erläuterungen 03.04.2019 pdf

3,6 MB

Download

CAD/CAE-Daten

CAD Daten

2D/3D Modelle 250-205 URL Download

CAE Daten

EPLAN Data Portal 250-205 Download

PCB Design

Symbol and Footprint 250-205
CAx-Daten für Ihr PCB-Design, bestehend aus "Schematic Symbols and PCB

Footprints" ermöglichen die einfache Integration der WAGO-Komponente in Ihrer
Entwicklungsumgebung.

URL Download

www.wago.com/250-205

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

06.03.2020Seite /8 11

Datenblatt | Artikelnummer:250-205

Leiter anschließen

Unterstützte Formate:

Accel EDA 14 & 15

Altium 6 to current version

Cadence Allegro

DesignSpark

Eagle Libraries

KiCad

Mentor Graphics BoardStation

Mentor Graphics Design Architect

Mentor Graphics Design Expedition 99 and 2000

OrCAD 9.X PCB and Capture

PADS PowerPCB 3, 3.5, 4.X, and 5.X

PADS PowerPCB and PowerLogic 3.0

PCAD 2000, 2001, 2002, 2004, and 2006

Pulsonix 8.5 or newer

STL

3D STEP

TARGET 3001!

View Logic ViewDraw

Quadcept

Zuken CadStar 3 and 4

Zuken CR-5000 and CR-8000

PCB Component Libraries (EDA), PCB CAD Library Ultra Librarian

Handhabungshinweise

www.wago.com/250-205

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

06.03.2020Seite /9 11

Datenblatt | Artikelnummer:250-205

Prüfen

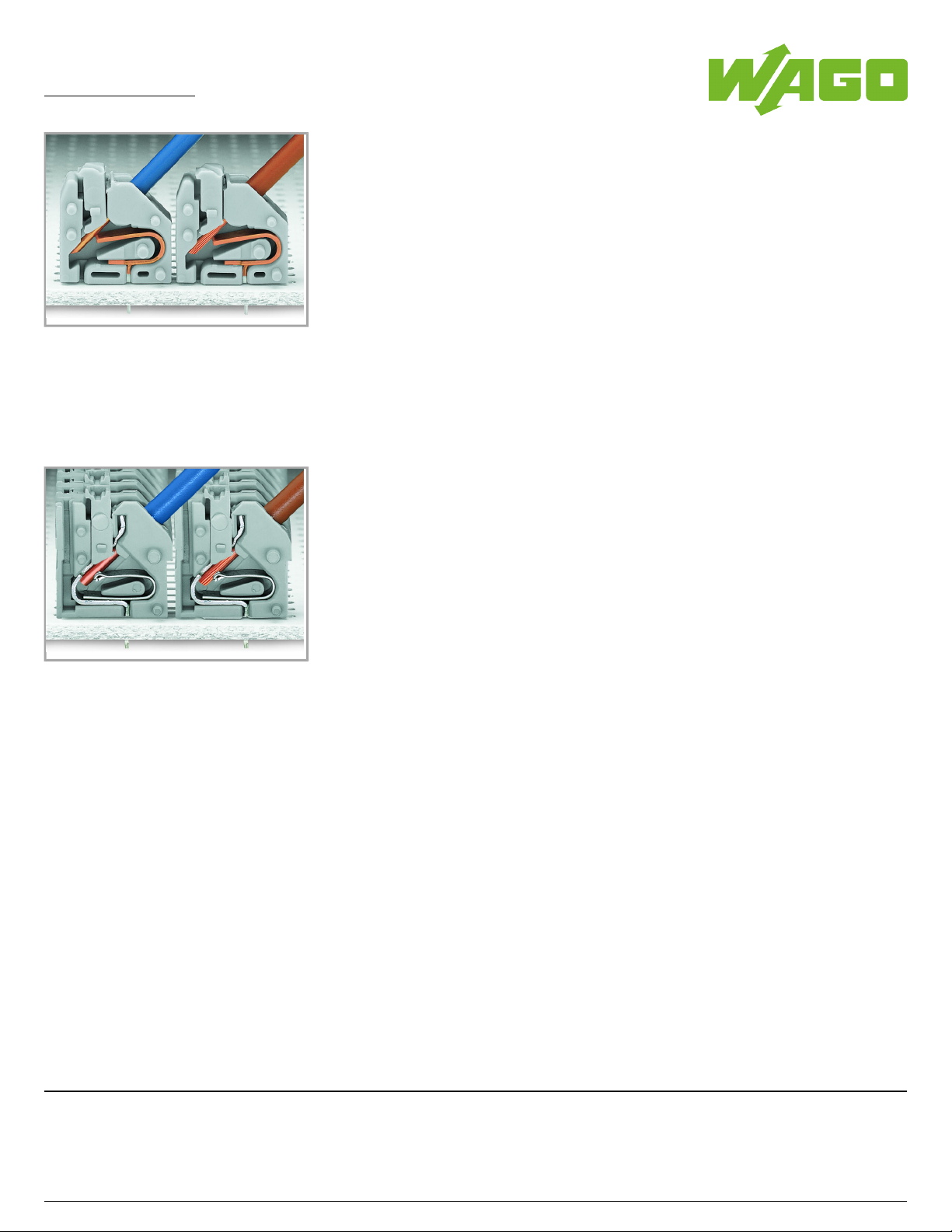

Leiter anschließen

Platzsparendes Verdrahten, Serie 250 –
Rastermaß 5 mm

Eindrähtige Leiter anschließen – stecken.

Feindrähtige Leiter anschließen – Drücker-

betätigung, Serie 250 – Rastermaß 3,5 mm

www.wago.com/250-205

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

06.03.2020Seite /10 11

Datenblatt | Artikelnummer:250-205

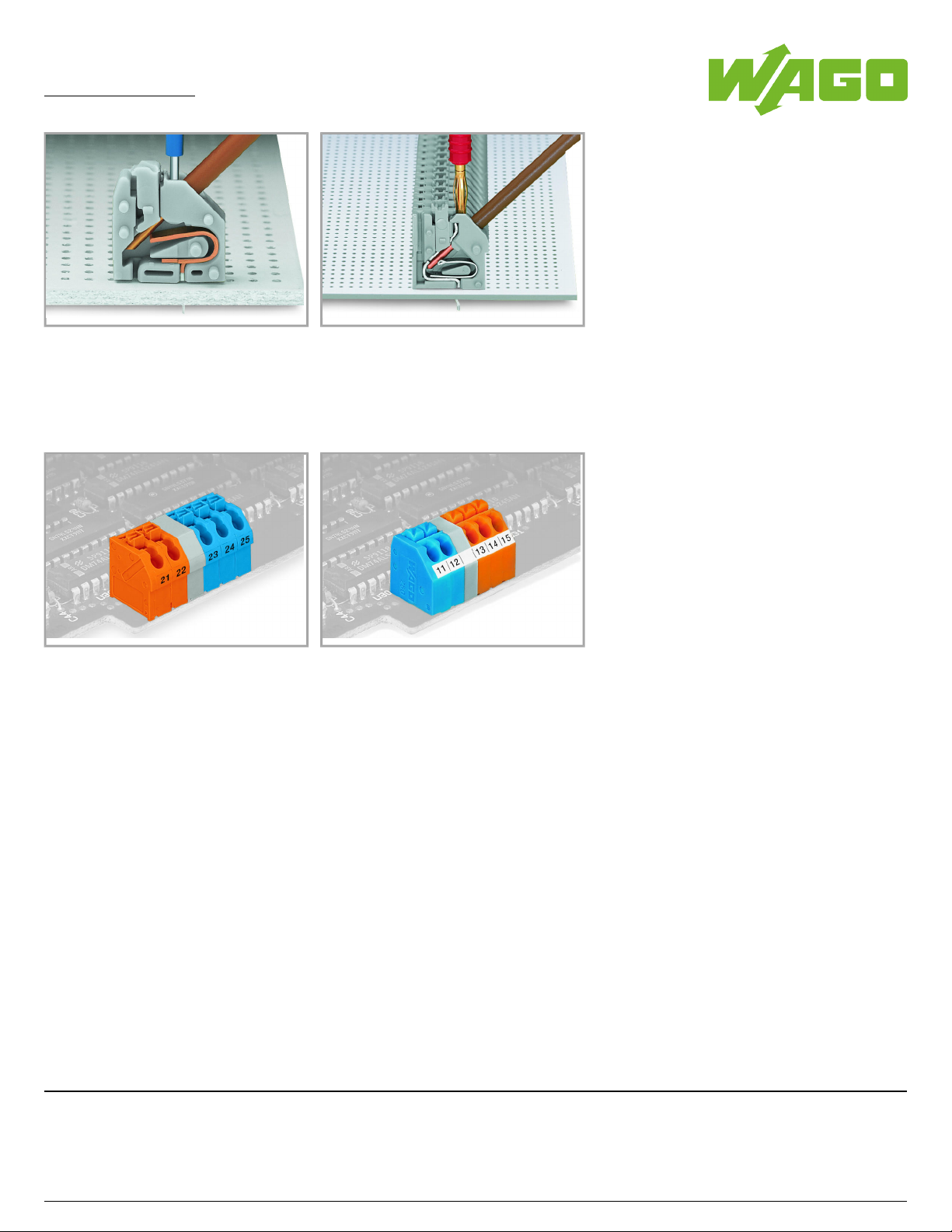

Beschriften

Kennzeichnung mit selbstklebenden
Beschriftungsstreifen oder direkter
Bedruckung. Farbig gemischte
Klemmenleisten mit und ohne
Rasterzwischenstücke auf Anfrage

Kennzeichnung mit selbstklebenden
Beschriftungsstreifen oder direkter
Bedruckung. Farbig gemischte
Klemmenleisten mit und ohne
Rasterzwischenstücke auf Anfrage

Prüfen mit Prüfstecker Ø 2 mm, Tippkontakt,
Serie 250 – Rastermaß 5 mm

Prüfen mit Prüfstift Ø 1 mm, auf dem Leiter,
Serie 250 – Rastermaß 2,5 mm … 3,5 mm.

www.wago.com/250-205

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

06.03.2020Seite /11 11
