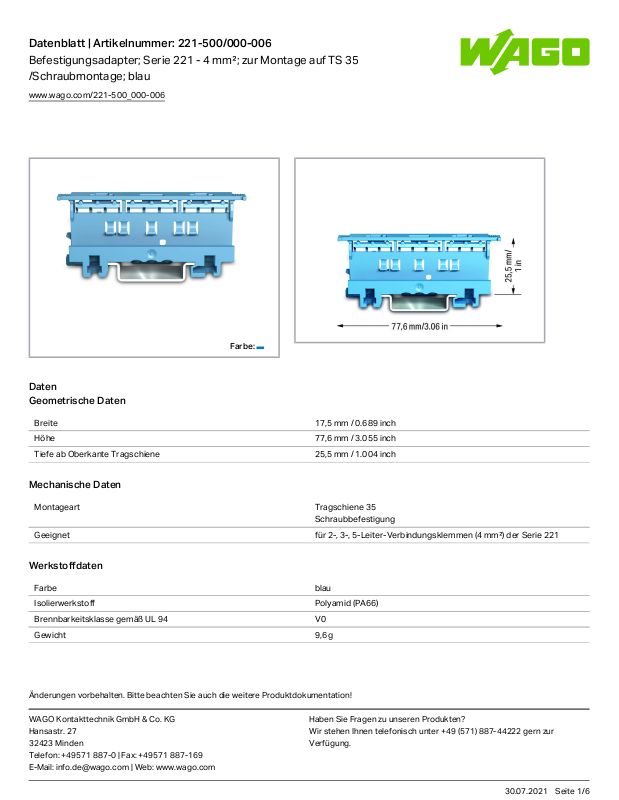

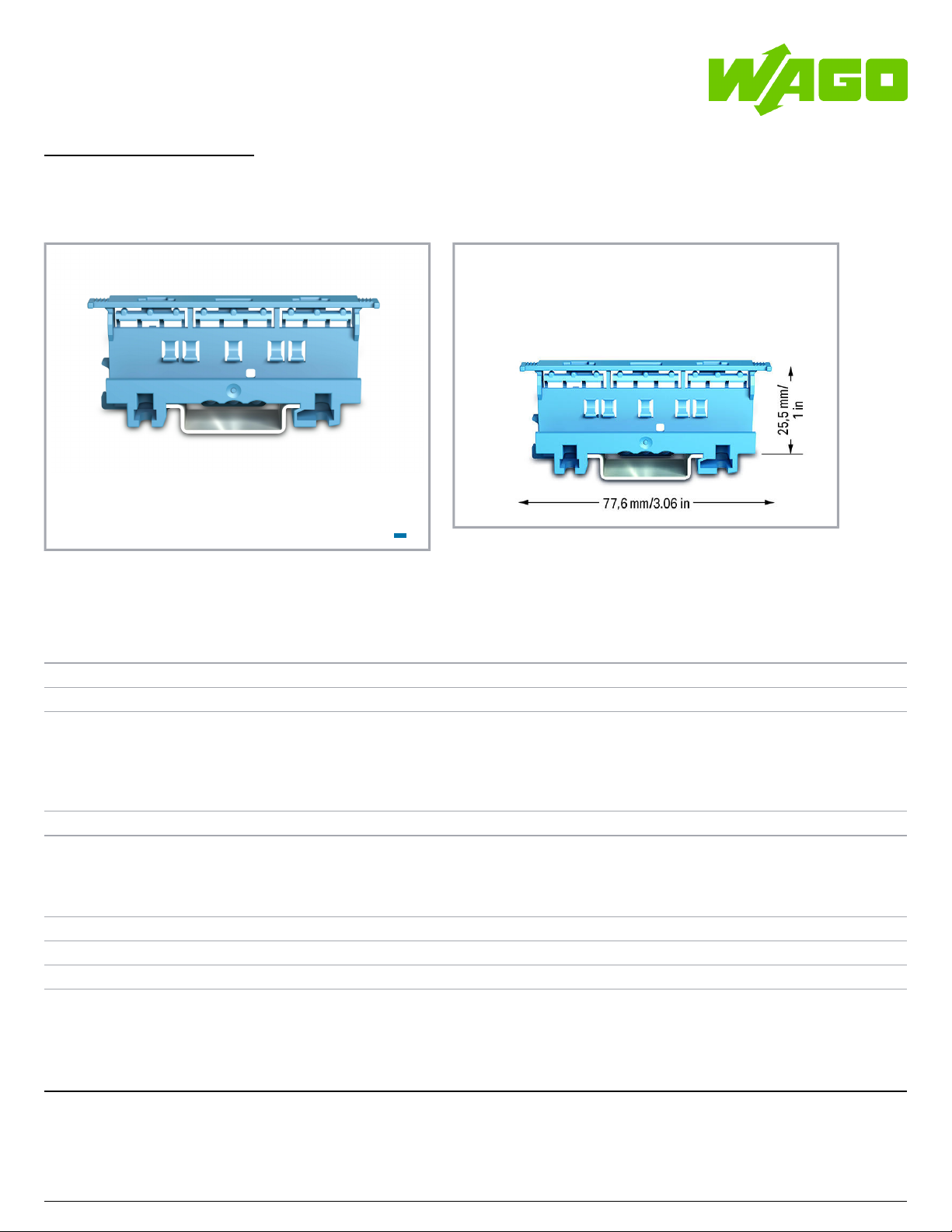

Datenblatt| Artikelnummer:221-500/000-006
Befestigungsadapter; Serie 221 - 4 mm²; zur Montage auf TS 35
/Schraubmontage; blau
Farbe:
Daten
Geometrische Daten
Breite 17,5mm/ 0.689inch
Höhe 77,6mm/ 3.055inch
Tiefe ab Oberkante Tragschiene 25,5mm/ 1.004inch
Mechanische Daten
Montageart Tragschiene 35
Schraubbefestigung
Geeignet für 2-, 3-, 5-Leiter-Verbindungsklemmen (4mm²) der Serie 221
Werkstoffdaten
Farbe blau
Isolierwerkstoff Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94 V0
Gewicht 9,6 g
www.wago.com/221-500_000-006
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: +49571 887-0 | Fax: +49571 887-169
E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten?
Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur
Verfügung.
30.07.2021Seite /1 6
Page 2
Datenblatt| Artikelnummer:221-500/000-006
Kaufmännische Daten
ETIM 7.0 EC002848
Verpackungsart Karton
Ursprungsland CN
GTIN 4055143833547
Zolltarifnummer 39269097900
Optionales Zubehör
Montageadapter
Art-Nr.: 222-505
Zugentlastungsplatte; für Befestigungsadapter; Serie 221 oder 222, anrastbar
www.wago.com/222-505
Art-Nr.: 222-510
Universalwinkeladapter; in Kombination mit Befestigungsadapter; 221-500 oder 222-500; zur Montage
auf Tragschiene DIN 35; grau
www.wago.com/222-510
Beschriftungsmaterial
Art-Nr.: 210-833
Beschriftungsstreifen; auf Rolle; 6 mm breit; unbedruckt; Selbstklebend; weiß
www.wago.com/210-833
Downloads
Dokumentation
Weitere Informationen
Technische Erläuterungen 03.04.2019 pdf
2,2 MB
Download
CAD/CAE-Daten
CAD Daten
2D/3D Modelle 221-500/000-006 URL Download
CAE Daten
ZUKEN Portal 221-500/000-006 URL Download
Environmental Product Compliance
Compliance Search
www.wago.com/221-500_000-006
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: +49571 887-0 | Fax: +49571 887-169
E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten?
Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur
Verfügung.
30.07.2021Seite /2 6
Page 3
Datenblatt| Artikelnummer:221-500/000-006

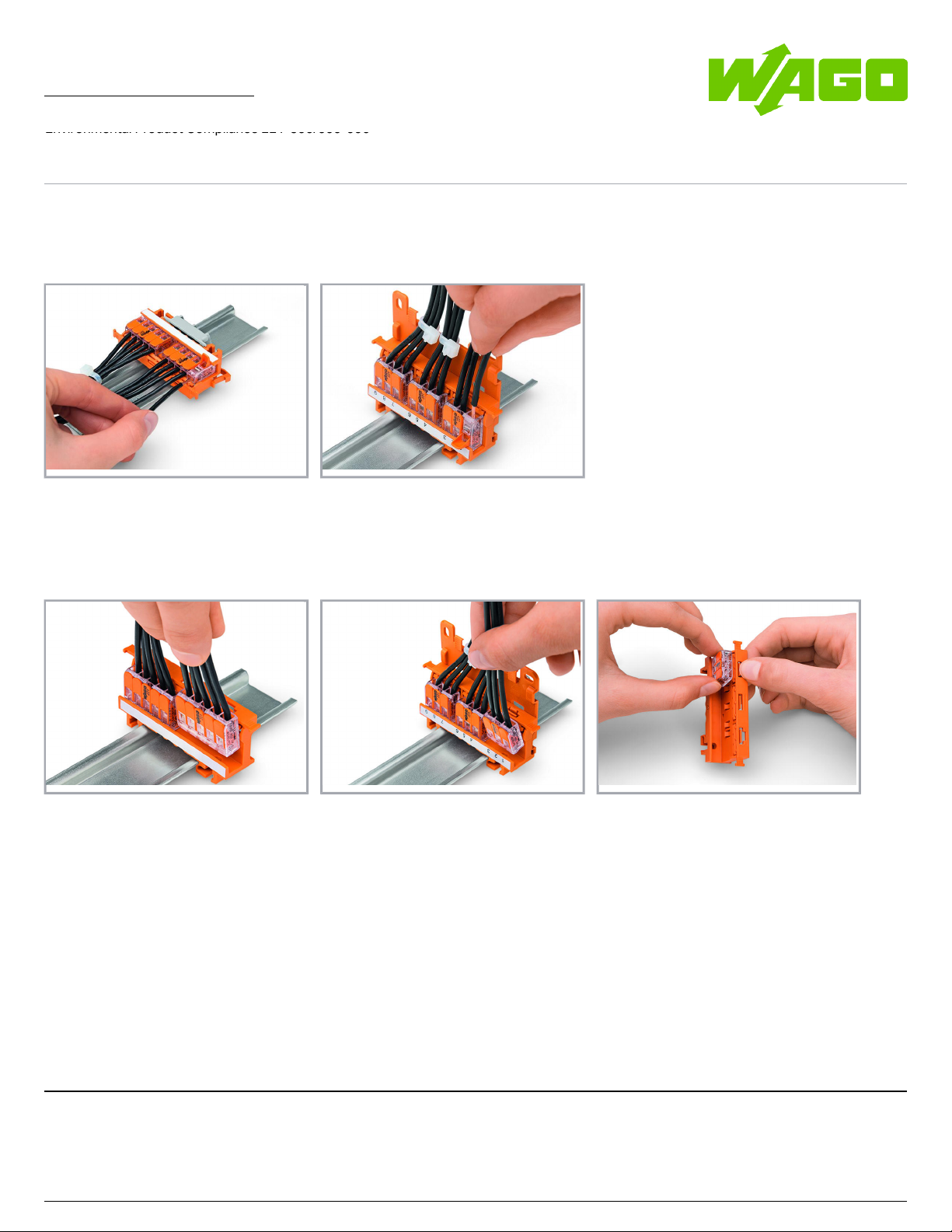

Lösen der Verbindungsklemme aus dem
Befestigungsadapter
Einrasten der Klemmen in den
Befestigungsadapter
Einrasten der Klemmen in den
Befestigungsadapter
Leiter anschließen
Lösen der Leiter im BefestigungsadapterCAGE CLAMP®-Anschluss
Leiter im Befestigungsadapter anschließen.
Environmental Product Compliance 221-500/000-006
Befestigungsadapter; Serie 221 - 4 mm²; zur Montage auf TS 35/Schraubmontage;
blau
URL Download
Handhabungshinweise
www.wago.com/221-500_000-006
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: +49571 887-0 | Fax: +49571 887-169
E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten?
Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur
Verfügung.
30.07.2021Seite /3 6
Page 4
Datenblatt| Artikelnummer:221-500/000-006

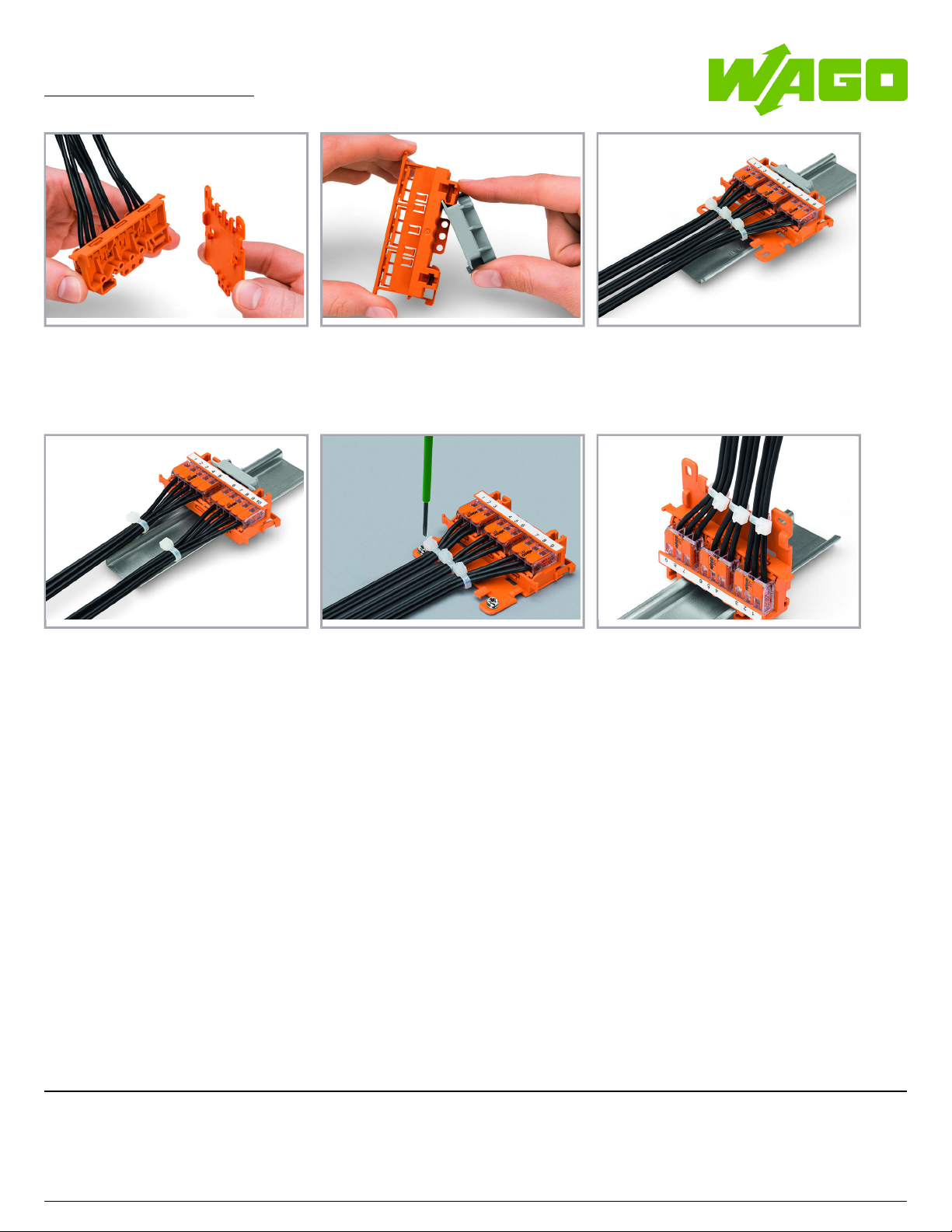

Senkrechte Montage mit
Zugentlastungsplatte auf Tragschiene 35
Liegende Schraubmontage mit
Zugentlastungsplatte auf glatter Oberfläche
Liegende Montage auf Tragschiene 35
mittels Universalwinkeladapter
Liegende Montage auf Tragschiene 35
mittels Universalwinkeladapter
Verrasten des Universalwinkeladapters
(222‑510) an den Befestigungsadapter
Montage der Zugentlastungsplatte
(222‑505) an den Befestigungsadapter
www.wago.com/221-500_000-006
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: +49571 887-0 | Fax: +49571 887-169
E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten?
Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur
Verfügung.
30.07.2021Seite /4 6
Page 5
Datenblatt| Artikelnummer:221-500/000-006

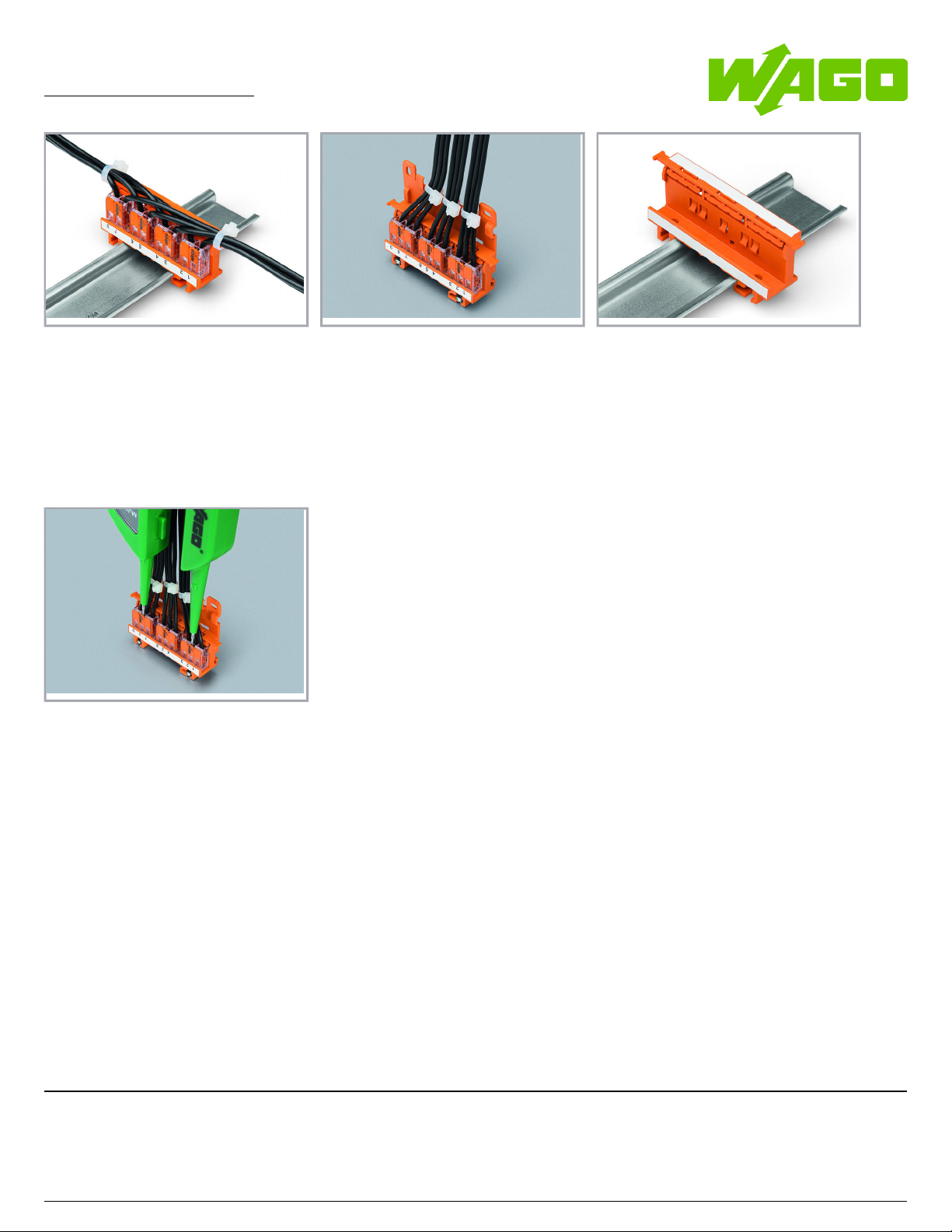

Ex-Anwendung
Prüfen
Prüfen der im Adapter montierten Klemmen
durch die Prüföffnungen
Befestigungsadapter auf die Tragschiene 35
montiert.
Senkrechte Schraubmontage mit
Zugentlastungsplatte auf glatter Oberfläche
Zugentlastung durch Kabelbinder am
Adapter, quer zur
Klemmenanschlussrichtung;
Klemmstellenkennzeichnung durch
Beschriftungsstreifen (210‑334)
www.wago.com/221-500_000-006
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: +49571 887-0 | Fax: +49571 887-169
E-Mail: [email protected] | Web: www.wago.com
Haben Sie Fragen zu unseren Produkten?
Wir stehen Ihnen telefonisch unter +49 (571) 887-44222 gern zur
Verfügung.
30.07.2021Seite /5 6
Page 6
Datenblatt| Artikelnummer:221-500/000-006

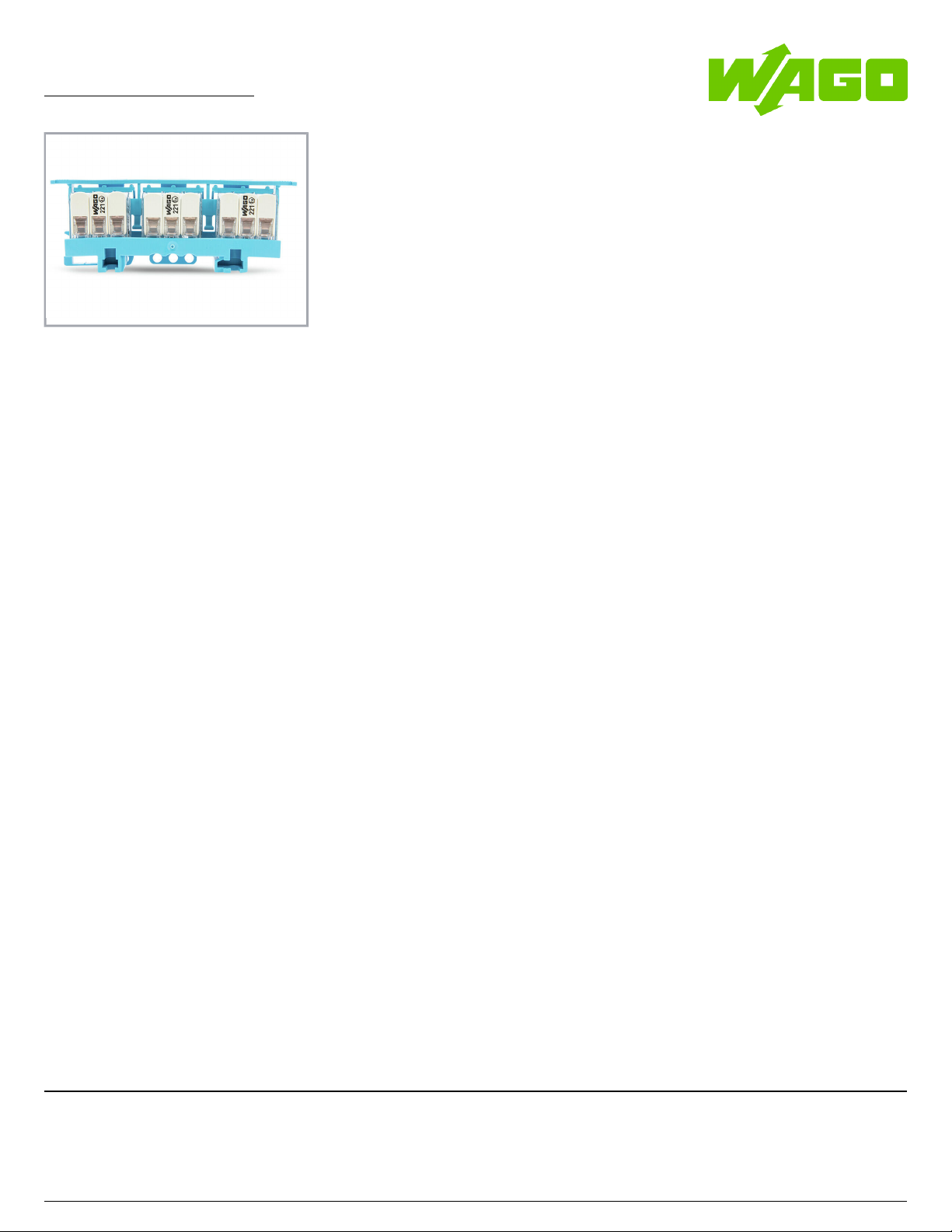

Adapter mit blauem Isoliergehäuse sind für
Anwendungen Ex i geeignet. Es sind die Luftund Kriechstrecken für die Zündschutzart
Eigensicherheit Ex i zu beachten.
