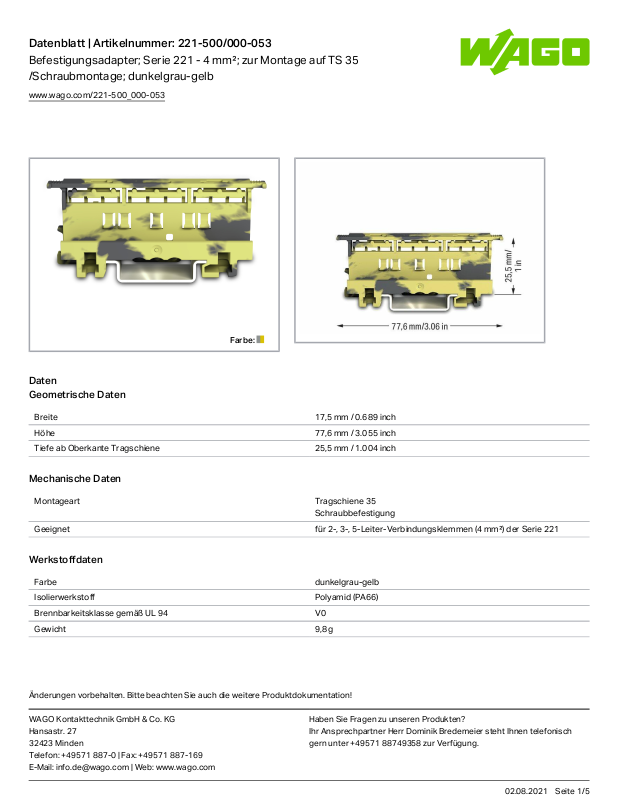

Datenblatt| Artikelnummer:221-500/000-053

Befestigungsadapter; Serie 221 - 4 mm²; zur Montage auf TS 35 /Schraubmontage; dunkelgrau-gelb

Farbe:

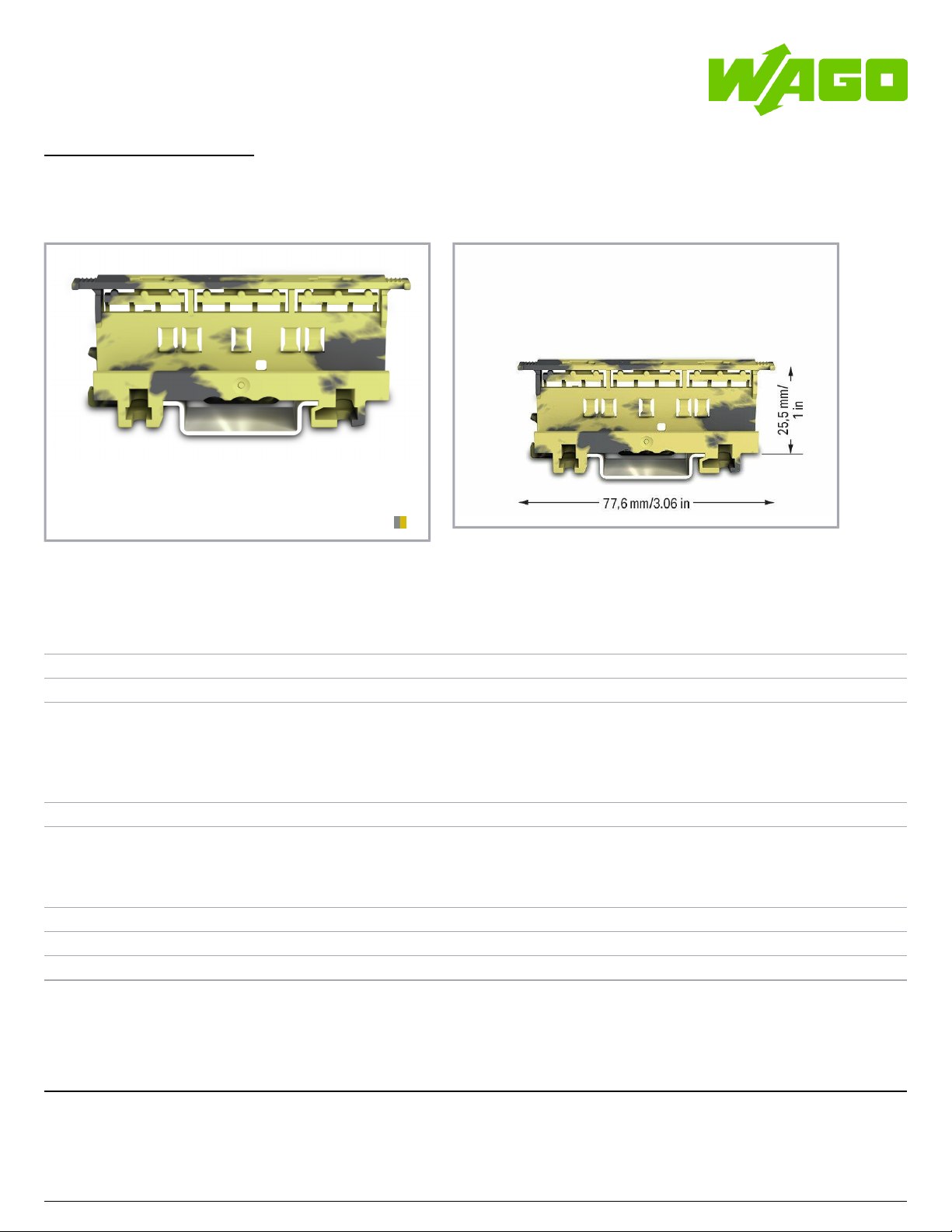

Daten Geometrische Daten

Breite 17,5mm/ 0.689inch

Höhe 77,6mm/ 3.055inch

Tiefe ab Oberkante Tragschiene 25,5mm/ 1.004inch

Mechanische Daten

Montageart Tragschiene 35

Schraubbefestigung

Geeignet für 2-, 3-, 5-Leiter-Verbindungsklemmen (4mm²) der Serie 221

Werkstoffdaten

Farbe dunkelgrau-gelb

Isolierwerkstoff Polyamid (PA66)

Brennbarkeitsklasse gemäß UL 94 V0

Gewicht 9,8 g

www.wago.com/221-500_000-053

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG Hansastr. 27 32423 Minden Telefon: +49571 887-0 | Fax: +49571 887-169 E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten? Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch gern unter +49571 88749358 zur Verfügung.

02.08.2021Seite /1 5

Page 2

Datenblatt| Artikelnummer:221-500/000-053

Kaufmännische Daten

ETIM 7.0 EC002848

Verpackungsart Karton

Ursprungsland CN

GTIN 4055143833431

Zolltarifnummer 39269097900

Optionales Zubehör

Montageadapter

Art-Nr.: 222-505

Zugentlastungsplatte; für Befestigungsadapter; Serie 221 oder 222, anrastbar

www.wago.com/222-505

Art-Nr.: 222-510 Universalwinkeladapter; in Kombination mit Befestigungsadapter; 221-500 oder 222-500; zur Montage auf Tragschiene DIN 35; grau

www.wago.com/222-510

Beschriftungsmaterial

Art-Nr.: 210-833 Beschriftungsstreifen; auf Rolle; 6 mm breit; unbedruckt; Selbstklebend; weiß

www.wago.com/210-833

Downloads Dokumentation

Weitere Informationen

Technische Erläuterungen 03.04.2019 pdf

2,2 MB

Download

CAD/CAE-Daten

CAD Daten

2D/3D Modelle 221-500/000-053 URL Download

CAE Daten

ZUKEN Portal 221-500/000-053 URL Download

Environmental Product Compliance

Compliance Search

www.wago.com/221-500_000-053

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG Hansastr. 27 32423 Minden Telefon: +49571 887-0 | Fax: +49571 887-169 E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten? Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch gern unter +49571 88749358 zur Verfügung.

02.08.2021Seite /2 5

Page 3

Datenblatt| Artikelnummer:221-500/000-053

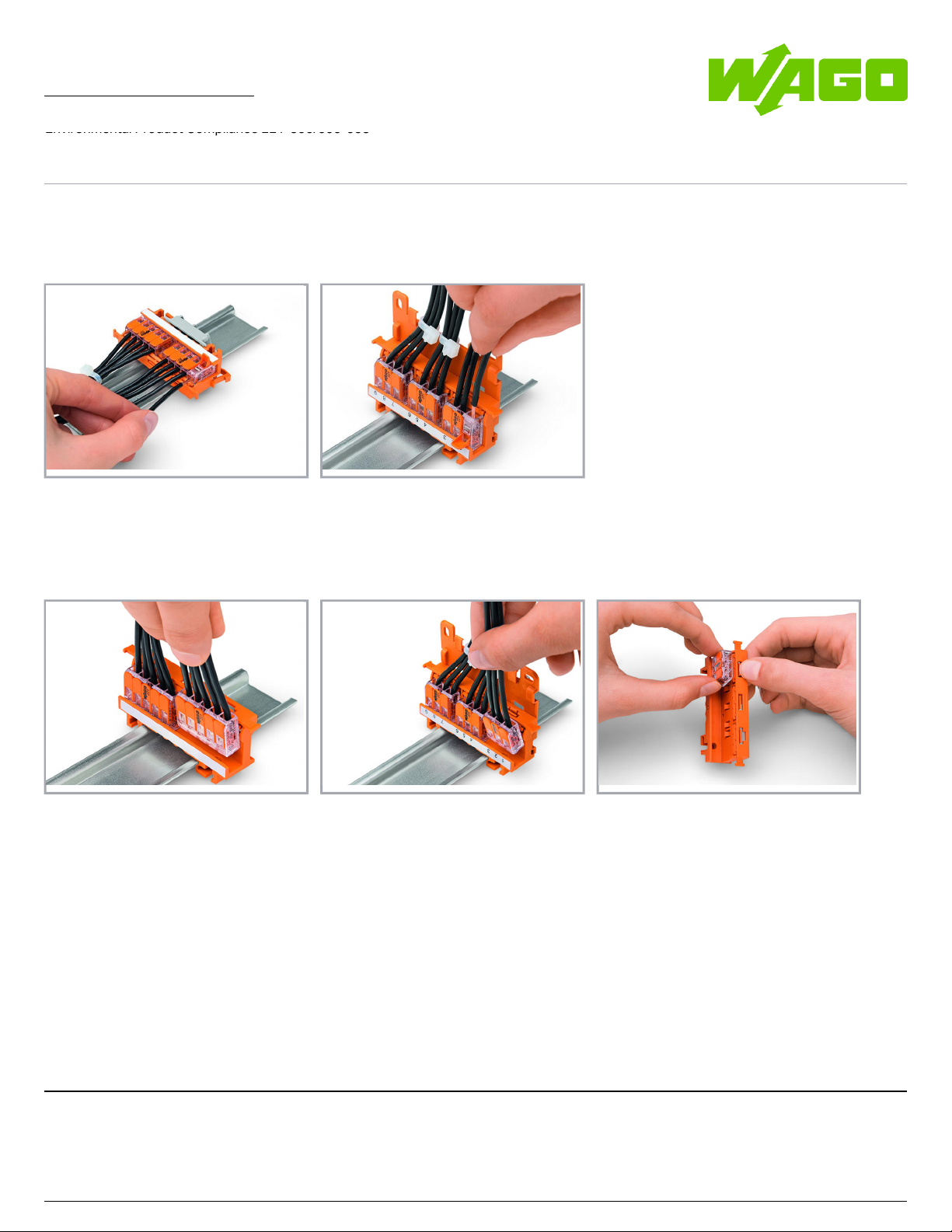

Lösen der Verbindungsklemme aus dem Befestigungsadapter

Einrasten der Klemmen in den Befestigungsadapter

Leiter anschließen

Lösen der Leiter im BefestigungsadapterCAGE CLAMP®-Anschluss

Leiter im Befestigungsadapter anschließen.

Environmental Product Compliance 221-500/000-053 Befestigungsadapter; Serie 221 - 4 mm²; zur Montage auf TS 35/Schraubmontage;

dunkelgrau-gelb

URL Download

Handhabungshinweise

www.wago.com/221-500_000-053

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG Hansastr. 27 32423 Minden Telefon: +49571 887-0 | Fax: +49571 887-169 E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten? Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch gern unter +49571 88749358 zur Verfügung.

02.08.2021Seite /3 5

Page 4

Datenblatt| Artikelnummer:221-500/000-053

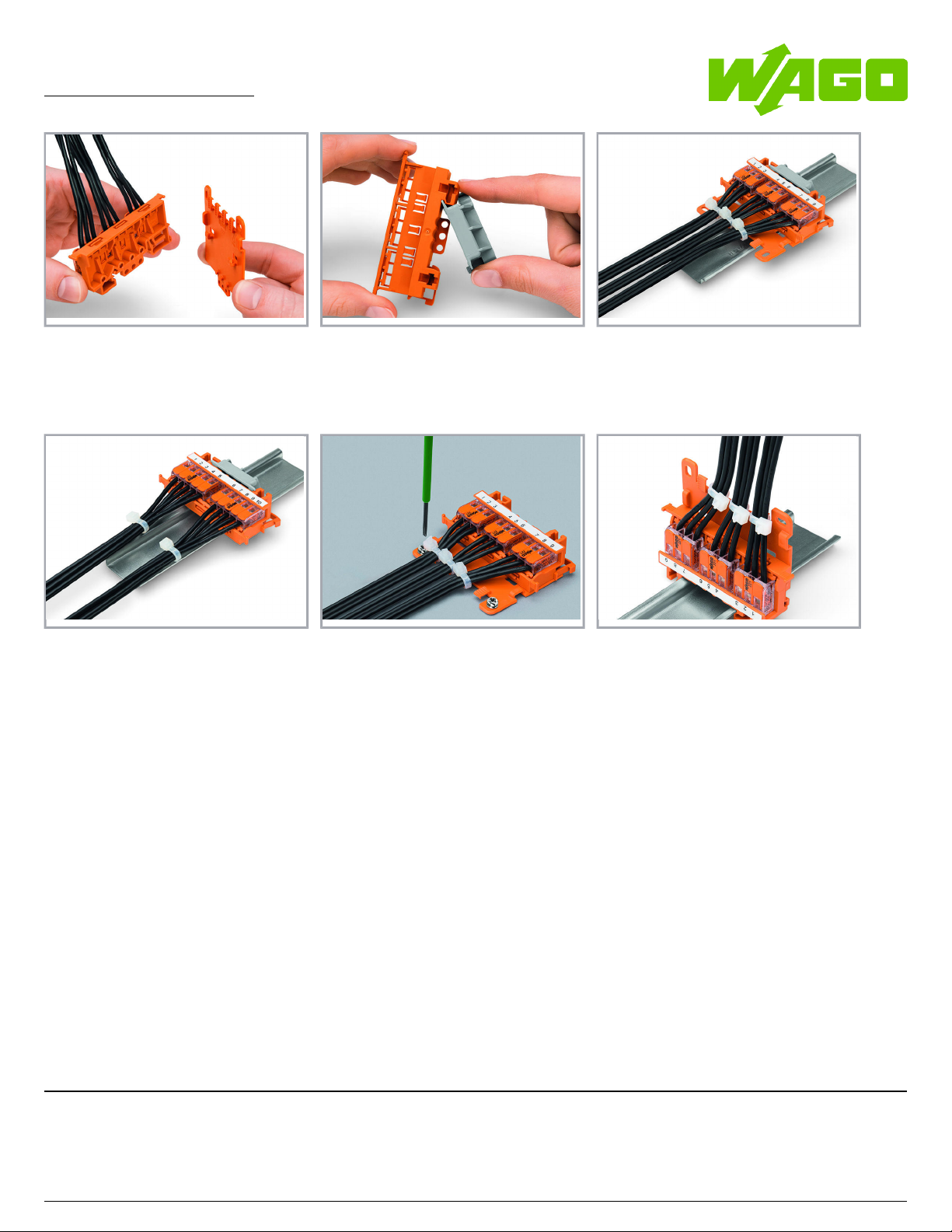

Senkrechte Montage mit Zugentlastungsplatte auf Tragschiene 35

Liegende Schraubmontage mit Zugentlastungsplatte auf glatter Oberfläche

Liegende Montage auf Tragschiene 35 mittels Universalwinkeladapter

Verrasten des Universalwinkeladapters (222‑510) an den Befestigungsadapter

Montage der Zugentlastungsplatte (222‑505) an den Befestigungsadapter

www.wago.com/221-500_000-053

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG Hansastr. 27 32423 Minden Telefon: +49571 887-0 | Fax: +49571 887-169 E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten? Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch gern unter +49571 88749358 zur Verfügung.

02.08.2021Seite /4 5

Page 5

Datenblatt| Artikelnummer:221-500/000-053

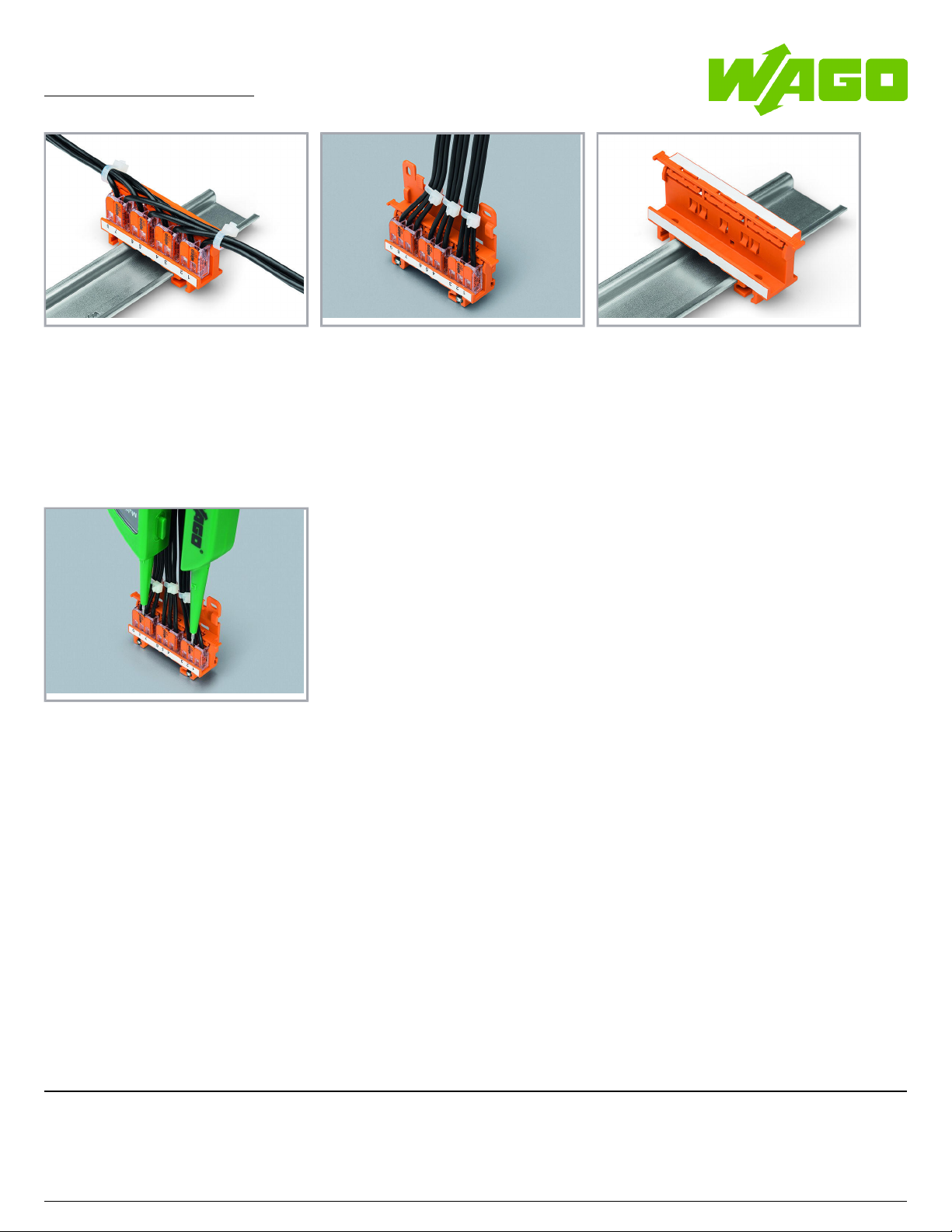

Prüfen

Prüfen der im Adapter montierten Klemmen durch die Prüföffnungen

Befestigungsadapter auf die Tragschiene 35 montiert.

Senkrechte Schraubmontage mit Zugentlastungsplatte auf glatter Oberfläche

Zugentlastung durch Kabelbinder am Adapter, quer zur Klemmenanschlussrichtung; Klemmstellenkennzeichnung durch Beschriftungsstreifen (210‑334)
