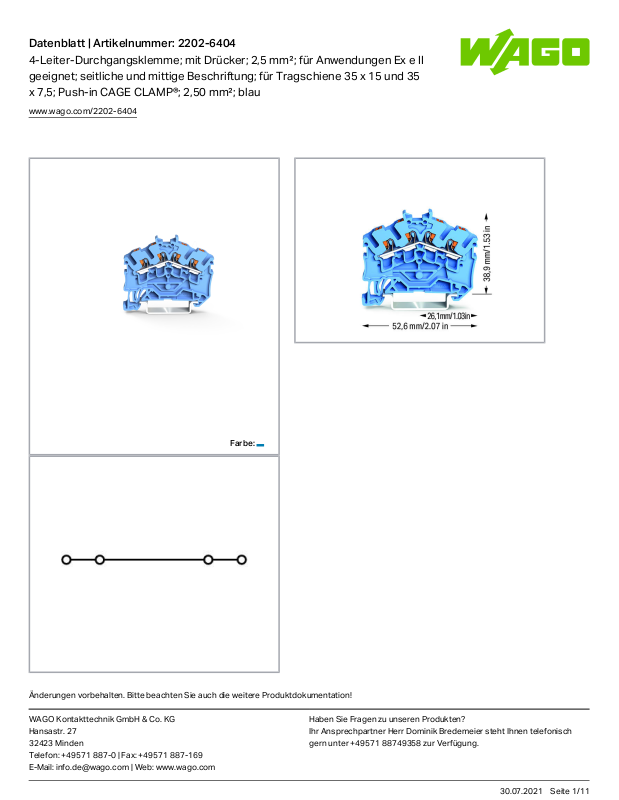

WAGO 2202-6404 Datasheet [de]

Datenblatt| Artikelnummer:2202-6404

4-Leiter-Durchgangsklemme; mit Drücker; 2,5 mm²; für Anwendungen Exe II
geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35
x 7,5; Push-in CAGE CLAMP®; 2,50 mm²; blau

Farbe:

www.wago.com/2202-6404

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

30.07.2021Seite /1 11

Datenblatt| Artikelnummer:2202-6404

Artikelbeschreibung

Sicherheitshinweis 1:

Diese Klemme ist nicht mit Kammbrückern brückbar!Achtung:

Sicherheitshinweis 2:

Beim Wechseln von einer 3-Leiter-Klemme auf eine 4-Leiter-Klemme bzw. umgekehrt muss immer eine Abschlussplatte gesetzt werden!

Daten
Elektrische Daten

Bemessungsdaten gemäß IEC/EN

Bemessungsdaten gemäß IEC/EN 60947-7-1

Bemessungsspannung (III / 3) 800 V

Bemessungsstoßspannung (III / 3) 8 kV

Bemessungsstrom 24 A

Bemessungsstrom 2 32 A

Legende Bemessungsdaten (III / 3) Überspannungskategorie III / Verschmutzungsgrad 3

Bemessungsdaten gemäß UL

Approbationsdaten gemäß UL 1059

Bemessungsspannung UL (Use Group B) 600 V

Bemessungsstrom UL (Use Group B) 20 A

Bemessungsspannung UL (Use Group C) 600V

Bemessungsstrom UL (Use Group C) 20A

Bemessungsdaten gemäß CSA

Approbationsdaten gemäß C22.2 No 158

Bemessungsspannung CSA (Use Group B) 600 V

Bemessungsstrom CSA (Use Group B) 20 A

Bemessungsspannung CSA (Use Group C) 600V

Bemessungsstrom CSA (Use Group C) 20A

Anschlussdaten

Anschlusstechnik

Push-in CAGE CLAMP

®

Betätigungsart Push-in

Drücker
Betätigungswerkzeug

www.wago.com/2202-6404

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

30.07.2021Seite /2 11

Datenblatt| Artikelnummer:2202-6404

Anschließbare Leiterwerkstoffe Kupfer

Nennquerschnitt 2,5mm²

Eindrähtiger Leiter 0,25 … 4mm²/ 22 … 12AWG

Eindrähtiger Leiter; direkt steckbar 0,75 … 4mm²/ 18 … 12AWG

Feindrähtiger Leiter 0,25 … 4mm²/ 22 … 12AWG

Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen 1 … 2,5mm²/ 18 … 14AWG

Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar 1 … 2,5mm²/ 18 … 14AWG

Hinweis (Leiterquerschnitt) Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren

Querschnitts direkt steckbar sein.

Abisolierlänge 10 … 12mm/ 0.39 … 0.47inch

Gesamte Anzahl der Klemmstellen 4

Gesamte Anzahl der Potentiale 1

Anzahl der Ebenen 1

Verdrahtungsrichtung Frontverdrahtung, abgewinkelt

Anzahl Brückeraufnahmen 0

Geometrische Daten

Breite 5,2mm/ 0.205inch

Höhe 52,6mm/ 2.071inch

Tiefe ab Oberkante Tragschiene 38,9mm/ 1.531inch

Mechanische Daten

Bauform abgewinkelte Bauform

Montageart Tragschiene 35

Beschriftungsebene Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe blau

Isolierwerkstoff Polyamid (PA66)

Brennbarkeitsklasse gemäß UL 94 V0

Gewicht 6 g

Kaufmännische Daten

Verpackungsart Karton

Ursprungsland DE

GTIN 4055144014501

Zolltarifnummer 85369010000

www.wago.com/2202-6404

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

30.07.2021Seite /3 11

Datenblatt| Artikelnummer:2202-6404

Zulassungen / Zertifikate

Länderspezifische Zulassungen

Logo Zulassung Norm Zertifikatsname

CCA

DEKRA Certification B.V.

EN 60947 NTR NL 7841

CSA

DEKRA Certification B.V.

C22.2 701737745

KEMA/KEUR

DEKRA Certification B.V.

EN 60947 71-114275

UL-Zulassungen

Logo Zulassung Norm Zertifikatsname

UL

Underwriters Laboratories Inc.

UL 1059 E45172

Notwendiges Zubehör

Abschlussplatte

Art-Nr.: 2002-6391

Abschluss- und Zwischenplatte; 0,8 mm dick; grau

www.wago.com/2002-6391

Art-Nr.: 2002-6392

Abschluss- und Zwischenplatte; 0,8 mm dick; orange

www.wago.com/2002-6392

Optionales Zubehör

Beschriftungsmaterial

Art-Nr.: 2002-161

Adapter; grau

www.wago.com/2002-161

Art-Nr.: 2009-110

Beschriftungsstreifen; für Smart Printer; auf Rolle; nicht dehnbar; unbedruckt; aufrastbar; weiß

www.wago.com/2009-110

Art-Nr.: 2009-115

WMB-Inline; für Smart Printer; 1500 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar; weiß

www.wago.com/2009-115

www.wago.com/2202-6404

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

30.07.2021Seite /4 11

Datenblatt| Artikelnummer:2202-6404

Art-Nr.: 2009-115/000-002

WMB-Inline; für Smart Printer; 1500 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar; gelb

www.wago.com/2009-115
/000-002

Art-Nr.: 2009-115/000-005

WMB-Inline; für Smart Printer; 1500 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar; rot

www.wago.com/2009-115
/000-005

Art-Nr.: 2009-115/000-006

WMB-Inline; für Smart Printer; 1500 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar; blau

www.wago.com/2009-115
/000-006

Art-Nr.: 2009-115/000-007

WMB-Inline; für Smart Printer; 1500 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar; grau

www.wago.com/2009-115
/000-007

Art-Nr.: 2009-115/000-012

WMB-Inline; für Smart Printer; 1500 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar; orange

www.wago.com/2009-115
/000-012

Art-Nr.: 2009-115/000-017
WMB-Inline; für Smart Printer; 1500 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar;
hellgrün

www.wago.com/2009-115
/000-017

Art-Nr.: 2009-115/000-023
WMB-Inline; für Smart Printer; 1500 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar; grün

www.wago.com/2009-115
/000-023

Art-Nr.: 2009-115/000-024
WMB-Inline; für Smart Printer; 1500 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar; violett

www.wago.com/2009-115
/000-024

Art-Nr.: 2009-145
Mini-WSB Inline; für Smart Printer; 1700 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar;
weiß

www.wago.com/2009-145

Art-Nr.: 2009-145/000-002
Mini-WSB Inline; für Smart Printer; 1700 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar;
gelb

www.wago.com/2009-145
/000-002

Art-Nr.: 2009-145/000-005
Mini-WSB Inline; für Smart Printer; 1700 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar; rot

www.wago.com/2009-145
/000-005

Art-Nr.: 2009-145/000-006
Mini-WSB Inline; für Smart Printer; 1700 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar;
blau

www.wago.com/2009-145
/000-006

Art-Nr.: 2009-145/000-007
Mini-WSB Inline; für Smart Printer; 1700 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar;
grau

www.wago.com/2009-145
/000-007

Art-Nr.: 2009-145/000-012

www.wago.com/2202-6404

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

30.07.2021Seite /5 11

Datenblatt| Artikelnummer:2202-6404

Art-Nr.: 2009-145/000-012
Mini-WSB Inline; für Smart Printer; 1700 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar;
orange

www.wago.com/2009-145
/000-012

Art-Nr.: 2009-145/000-023
Mini-WSB Inline; für Smart Printer; 1700 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar;
grün

www.wago.com/2009-145
/000-023

Art-Nr.: 2009-145/000-024
Mini-WSB Inline; für Smart Printer; 1700 Stück auf Rolle; dehnbar 5 - 5,2 mm; unbedruckt; aufrastbar;
violett

www.wago.com/2009-145
/000-024

Art-Nr.: 248-501

Mini-WSB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; weiß

www.wago.com/248-501

Art-Nr.: 248-501/000-002

Mini-WSB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; gelb

www.wago.com/248-501
/000-002

Art-Nr.: 248-501/000-005

Mini-WSB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; rot

www.wago.com/248-501
/000-005

Art-Nr.: 248-501/000-006

Mini-WSB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; blau

www.wago.com/248-501
/000-006

Art-Nr.: 248-501/000-007

Mini-WSB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; grau

www.wago.com/248-501
/000-007

Art-Nr.: 248-501/000-012

Mini-WSB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; orange

www.wago.com/248-501
/000-012

Art-Nr.: 248-501/000-017

Mini-WSB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; hellgrün

www.wago.com/248-501
/000-017

Art-Nr.: 248-501/000-023

Mini-WSB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; grün

www.wago.com/248-501
/000-023

Art-Nr.: 248-501/000-024

Mini-WSB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; violett

www.wago.com/248-501
/000-024

Art-Nr.: 793-501

WMB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; weiß

www.wago.com/793-501

Art-Nr.: 793-501/000-002

WMB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; gelb

www.wago.com/793-501
/000-002

www.wago.com/2202-6404

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

30.07.2021Seite /6 11

Datenblatt| Artikelnummer:2202-6404

Art-Nr.: 793-501/000-005

WMB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; rot

www.wago.com/793-501
/000-005

Art-Nr.: 793-501/000-006

WMB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; blau

www.wago.com/793-501
/000-006

Art-Nr.: 793-501/000-007

WMB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; grau

www.wago.com/793-501
/000-007

Art-Nr.: 793-501/000-012

WMB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; orange

www.wago.com/793-501
/000-012

Art-Nr.: 793-501/000-017

WMB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; hellgrün

www.wago.com/793-501
/000-017

Art-Nr.: 793-501/000-023

WMB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; grün

www.wago.com/793-501
/000-023

Art-Nr.: 793-501/000-024

WMB-Beschriftungskarte; als Karte; nicht dehnbar; unbedruckt; aufrastbar; violett

www.wago.com/793-501
/000-024

Art-Nr.: 793-5501
WMB-Beschriftungskarte; als Karte; für Klemmenbreite 5 - 17,5 mm; dehnbar 5 - 5,2 mm; unbedruckt;
aufrastbar; weiß

www.wago.com/793-5501

Art-Nr.: 793-5501/000-002
WMB-Beschriftungskarte; als Karte; für Klemmenbreite 5 - 17,5 mm; dehnbar 5 - 5,2 mm; unbedruckt;
aufrastbar; gelb

www.wago.com/793-5501
/000-002

Art-Nr.: 793-5501/000-005
WMB-Beschriftungskarte; als Karte; für Klemmenbreite 5 - 17,5 mm; dehnbar 5 - 5,2 mm; unbedruckt;
aufrastbar; rot

www.wago.com/793-5501
/000-005

Art-Nr.: 793-5501/000-006
WMB-Beschriftungskarte; als Karte; für Klemmenbreite 5 - 17,5 mm; dehnbar 5 - 5,2 mm; unbedruckt;
aufrastbar; blau

www.wago.com/793-5501
/000-006

Art-Nr.: 793-5501/000-007
WMB-Beschriftungskarte; als Karte; für Klemmenbreite 5 - 17,5 mm; dehnbar 5 - 5,2 mm; unbedruckt;
aufrastbar; grau

www.wago.com/793-5501
/000-007

Art-Nr.: 793-5501/000-012
WMB-Beschriftungskarte; als Karte; für Klemmenbreite 5 - 17,5 mm; dehnbar 5 - 5,2 mm; unbedruckt;
aufrastbar; orange

www.wago.com/793-5501
/000-012

Art-Nr.: 793-5501/000-014

www.wago.com/2202-6404

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

30.07.2021Seite /7 11

Datenblatt| Artikelnummer:2202-6404

Art-Nr.: 793-5501/000-014
WMB-Beschriftungskarte; als Karte; für Klemmenbreite 5 - 17,5 mm; dehnbar 5 - 5,2 mm; unbedruckt;
aufrastbar; braun

www.wago.com/793-5501
/000-014

Art-Nr.: 793-5501/000-017
WMB-Beschriftungskarte; als Karte; für Klemmenbreite 5 - 17,5 mm; dehnbar 5 - 5,2 mm; unbedruckt;
aufrastbar; grün

www.wago.com/793-5501
/000-017

Art-Nr.: 793-5501/000-023
WMB-Beschriftungskarte; als Karte; für Klemmenbreite 5 - 17,5 mm; dehnbar 5 - 5,2 mm; unbedruckt;
aufrastbar; hellgrün

www.wago.com/793-5501
/000-023

Art-Nr.: 793-5501/000-024
WMB-Beschriftungskarte; als Karte; für Klemmenbreite 5 - 17,5 mm; dehnbar 5 - 5,2 mm; unbedruckt;
aufrastbar; violett

www.wago.com/793-5501
/000-024

Abschlussplatte

Art-Nr.: 209-191

Trennwand Ex e/Ex i; 3 mm dick; 120 mm breit; orange

www.wago.com/209-191

Tragschiene

Art-Nr.: 210-112
Stahltragschiene; 35 x 7,5 mm; 1 mm dick; 2 m lang; gelocht; entsprechend EN 60715; Lochbreite 25
mm; Lochabstand 36 mm; silberfarben

www.wago.com/210-112

Art-Nr.: 210-113
Stahltragschiene; 35 x 7,5 mm; 1 mm dick; 2 m lang; ungelocht; entsprechend EN 60715; silberfarben

www.wago.com/210-113

Art-Nr.: 210-114
Stahltragschiene; 35 x 15 mm; 1,5 mm dick; 2 m lang; ungelocht; ähnlich EN 60715; silberfarben

www.wago.com/210-114

Art-Nr.: 210-115
Stahltragschiene; 35 x 7,5 mm; 1 mm dick; 2 m lang; gelocht; entsprechend EN 60715; Lochbreite 18
mm; Lochabstand 25 mm; silberfarben

www.wago.com/210-115

Art-Nr.: 210-118
Stahltragschiene; 35 x 15 mm; 2,3 mm dick; 2 m lang; ungelocht; entsprechend EN 60715; silberfarben

www.wago.com/210-118

Art-Nr.: 210-196
Aluminiumtragschiene; 35 x 8,2 mm; 1,6 mm dick; 2 m lang; ungelocht; ähnlich EN 60715; silberfarben

www.wago.com/210-196

Art-Nr.: 210-197
Stahltragschiene; 35 x 15 mm; 1,5 mm dick; 2 m lang; gelocht; ähnlich EN 60715; silberfarben

www.wago.com/210-197

Art-Nr.: 210-198
Kupfertragschiene; 35 x 15 mm; 2,3 mm dick; 2 m lang; ungelocht; entsprechend EN 60715;
kupferfarben

www.wago.com/210-198

Art-Nr.: 210-504
Stahltragschiene; 35 x 7,5 mm; 1 mm dick; 2 m lang; gelocht; bandverzinkt; entsprechend EN 60715;
silberfarben

www.wago.com/210-504

Art-Nr.: 210-505
Stahltragschiene; 35 x 7,5 mm; 1 mm dick; 2 m lang; ungelocht; bandverzinkt; entsprechend EN 60715;
silberfarben

www.wago.com/210-505

www.wago.com/2202-6404

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

30.07.2021Seite /8 11

Datenblatt| Artikelnummer:2202-6404

Art-Nr.: 210-506
Stahltragschiene; 35 x 15 mm; 1,5 mm dick; 2 m lang; ungelocht; bandverzinkt; ähnlich EN 60715;
silberfarben

www.wago.com/210-506

Art-Nr.: 210-508
Stahltragschiene; 35 x 15 mm; 1,5 mm dick; 2 m lang; gelocht; bandverzinkt; ähnlich EN 60715;
silberfarben

www.wago.com/210-508

Werkzeug

Art-Nr.: 210-658
Betätigungswerkzeug; Klinge 3,5 x 0,5 mm; mit teilisoliertem Schaft; abgewinkelt; kurz; mehrfarbig

www.wago.com/210-658

Art-Nr.: 210-720
Betätigungswerkzeug; Klinge 3,5 x 0,5 mm; mit teilisoliertem Schaft; mehrfarbig

www.wago.com/210-720

Prüfen und Messen

Art-Nr.: 2002-611

TOPJOB®S-L-Prüfsteckermodul; anreihbar; 1-polig; 2,50 mm²; grau

www.wago.com/2002-611

Art-Nr.: 2002-649

TOPJOB®S-L-Blindmodul; anreihbar; zum Überspringen von z. B. gebrückten Klemmen; grau

www.wago.com/2002-649

Aderendhülse

Art-Nr.: 216-241
Aderendhülse; Hülse für 0,5 mm² / AWG 20; mit Kunststoffkragen; galvanisch verzinnt; Elektrolytkupfer;
gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; weiß

www.wago.com/216-241

Art-Nr.: 216-242
Aderendhülse; Hülse für 0,75 mm² / AWG 18; mit Kunststoffkragen; galvanisch verzinnt;
Elektrolytkupfer; gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; grau

www.wago.com/216-242

Art-Nr.: 216-243
Aderendhülse; Hülse für 1 mm² / AWG 18; mit Kunststoffkragen; galvanisch verzinnt; Elektrolytkupfer;
gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; rot

www.wago.com/216-243

Art-Nr.: 216-244
Aderendhülse; Hülse für 1,5 mm² / AWG 16; mit Kunststoffkragen; galvanisch verzinnt; Elektrolytkupfer;
gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; schwarz

www.wago.com/216-244

Art-Nr.: 216-246
Aderendhülse; Hülse für 2,5 mm² / AWG 14; mit Kunststoffkragen; galvanisch verzinnt; Elektrolytkupfer;
gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; blau

www.wago.com/216-246

Art-Nr.: 216-262
Aderendhülse; Hülse für 0,75 mm² / AWG 18; mit Kunststoffkragen; galvanisch verzinnt;
Elektrolytkupfer; gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; grau

www.wago.com/216-262

Art-Nr.: 216-263
Aderendhülse; Hülse für 1 mm² / AWG 18; mit Kunststoffkragen; galvanisch verzinnt; Elektrolytkupfer;
gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; rot

www.wago.com/216-263

Art-Nr.: 216-264
Aderendhülse; Hülse für 1,5 mm² / AWG 16; mit Kunststoffkragen; galvanisch verzinnt; Elektrolytkupfer;
gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; schwarz

www.wago.com/216-264

Art-Nr.: 216-266
Aderendhülse; Hülse für 2,5 mm² / AWG 14; mit Kunststoffkragen; galvanisch verzinnt; Elektrolytkupfer;
gasdicht aufgecrimpt; gemäß DIN 46228, Teil 4/09.90; blau

www.wago.com/216-266

Brücker

www.wago.com/2202-6404

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

30.07.2021Seite /9 11

Datenblatt| Artikelnummer:2202-6404

Leiter anschließen

Brücker

Art-Nr.: 210-103
Drahtkettenbrücker; isoliert; schwarz

www.wago.com/210-103

Art-Nr.: 210-123
Drahtkettenbrücker; isoliert; blau

www.wago.com/210-123

Isolierungs-Stopp

Art-Nr.: 2002-171

Isolierungsstopp; 0,25 - 0,5 mm²; 5 Stück / Strang; lichtgrau

www.wago.com/2002-171

Art-Nr.: 2002-172

Isolierungsstopp; 0,75 - 1 mm²; 5 Stück / Strang; dunkelgrau

www.wago.com/2002-172

Downloads
Dokumentation

Weitere Informationen

Technische Erläuterungen 03.04.2019 pdf

2,2 MB

Download

Environmental Product Compliance

Compliance Search

Environmental Product Compliance 2202-6404
4-Leiter-Durchgangsklemme; mit Drücker; 2,5 mm²; für Anwendungen Exe II

geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5;
Push-in CAGE CLAMP®; 2,50 mm²; blau

URL Download

Handhabungshinweise

www.wago.com/2202-6404

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

30.07.2021Seite /10 11

Datenblatt| Artikelnummer:2202-6404

Beim Wechseln von einer 3-Leiter-Klemme
auf eine 4-Leiter-Klemme (abgewinkelte
Bauform) bzw. umgekehrt muss eine
Abschlussplatte gesetzt werden.

Alle Leiterarten auf einen Blick

Produktfamilie

TOPJOB® S

TOPJOB® S: Das breite und flexible Produktprogramm an Reihenklemmen bietet in diversen Industrieanwendungen
und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung.

Alle Produkte der Familie anzeigen

www.wago.com/2202-6404

Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!

WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: [phone] | Fax: [phone]
E-Mail: [email protected] | Web: www.wago.com

Haben Sie Fragen zu unseren Produkten?
Ihr Ansprechpartner Herr Dominik Bredemeier steht Ihnen telefonisch
gern unter [phone] zur Verfügung.

30.07.2021Seite /11 11
