INSTRUKCJA OBSŁUGI
Flexio 995
Nr produktu 001163898
4. Zakres dostawy
1 Urządzenie podstawowe, Flexio 995 2 Lanca natryskowa (rozmontowana)
3 Zamienna uszczelka dyszy dla
głowicy natryskowej (2 pcs., brak
rysunku)
5 Wąż ssawny 6 Złączka do podłączenia uchwyt Click&Paint
7 Uchwyt końcówki pistoletu
Click&Paint
9 Plakat do ćwiczeń 10 Zamienna uszczelka dyszy do mocowania
11 Smar (brak rysunku) 12 Mieszadło
Zakres dostawy (Rys. 1)
składająca się z: Uchwytu (a), rury powietrza
(b) i głowicy natryskowej (c)
4 Zestaw węża składający się z: węża powietrza
(d), węża materiału (e) and węża sterowania
(f)
do węża powietrza.
8 Końcówka natryskowa Perfect Spray 800 do
lakierów i szkliwa.
natrysku (brak rysunku)
5. Obszar zastosowania
Flexio 995 pozwala na nałożenie farb do ścian wewnętrznych prosto z kubła. To nie
wszystko - przejściówka Click&Paint pozwala na podłączenie wszystkich końcówek
pistoletu Wagner i zastosowanie ich do nakładania farb na bazie lakieru i szkliwa.
W zależności od używanego materiału, należy zamontować lancę natryskową lub
końcówkę pistoletu.
Wodne farby do pomieszczeń (farby
dyspersyjne i lateksowe)
Lanca natryskowa
Farby na bazie wody i rozpuszczalnika,
farby wykończeniowe, farby
podkładowe, farby dwuskładnikowe,
przeźroczyste farby wykończeniowe,
farby wykończeniowe motoryzacyjne,
impregnaty do drewna, powłoki
antykorozyjne. Wszystkie materiały
powłokowe z czerwonym logo Perfect
Spray logo
6. Materiały powłokowe odpowiednie do użycia
Wodna farba do pomieszczeń (farba dyspersyjna i lateksowa)
Farby na bazie wody i rozpuszczalnika, farby wykończeniowe, farby podkładowe, farby
dwuskładnikowe, przeźroczyste farby wykończeniowe, farby wykończeniowe
motoryzacyjne, impregnaty do drewna, powłoki antykorozyjne.
Uwaga! Nigdy nie zasysaj materiałów na bazie rozpuszczalnika bezpośrednio przez
układ ssawny. Pompy i węże nie są odporne na rozpuszczalniki i mogą ulec
uszkodzeniu.
7. Materiały powłokowe nieodpowiednie do użycia
Materiały zawierająca komponenty o dużych właściwościach ściernych, farby
fasadowe, roztwory żrące substancje powłokowe zawierające kwasy. Materiały palne.
Poniższe materiały można nakładać wyłącznie z opcjonalnymi akcesoriami:
Farby ścienne na bazie rozpuszczalnika (końcówka pistoletu WallPerfect I-Spray , nr
zamówienia 2326 477).
Końcówka pistoletu Perfect Spray
8. Przygotowanie materiału powłokowego
Dobrze zmieszaj materiał w oryginalnym opakowaniu. Przy korzystaniu z farb do
pomieszczeń, zaleca się użycie mieszadła.
WallPerfect Flexio 995 stworzono do użytku ze wszystkimi konwencjonalnymi farbami
w ich nierozcieńczonej postaci. Jeśli powierzchnia jest gładka a farba, której używasz,
jest bardzo gęsta i o żelowej konsystencji, rozcieńcz ją o 10%. Rozcieńczenie może być
konieczne, jeśli farba posiada grudki lub częstotliwość przepływu jest zbyt niska nawet
przy maksymalnym ustawieniu. Szczegółowe informacje o różnych materiałach oraz
maksymalnych, dopuszczalnych stopniach rozcieńczenia znajdziesz w arkuszach danych
technicznych ich producentów (np. dostępnych w Internecie).
Materiał natryskowy o temperaturze co najmniej pokojowej daje lepsze efekty
malowania.
Poniższe rozdziały 9-19 opisują Flexio 995 jako system natryskowego malowania ścian.
Rozdziały 20-26 dotyczą lakierów i szkliw używanych z Flexio 995.
9. Przygotowanie miejsca pracy (dla farb do pomieszczeń)
Gniazda i wtyczki należy zasłonić. Ryzyko porażenia prądem w skutek przedostania
się natryskiwanego materiału do gniazdka! Zasłoń wszystkie obszary i obiekty, które
nie będą malowane natryskowo, lub wynieś je z obszaru roboczego. Nie ponosimy
odpowiedzialności za uszkodzenia spowodowane nadmiernym natryskiem. Farby na
bazie krzemianu powodują korozję powierzchni szklanych i ceramicznych. Wszystkie
powierzchnie musza być dokładnie zakryte.
Zwracaj uwagę na jakość używanej taśmy malarskiej.
Nie używaj zbyt silnej taśmy malarskiej na tapetach i powierzchniach malowanych,
ponieważ podczas odrywania taśmy może dojść do ich uszkodzenia. Odklejaj taśmę
powoli i równomiernie; unikaj gwałtownych ruchów. Nie pozostawiaj taśmy malarskiej
na powierzchni dłużej niż to konieczne, aby zredukować do minimum pozostałości
podczas jej usuwania. Przestrzegaj także wskazówek producenta taśmy malarskiej.
10. Montowanie lancy natryskowej (Rys. 2)
Wysuń zwiniętą linkę (Rys. 2, 1) z uchwytu (2) i rozwiń ją.
Włóż rurę powietrza (3) do uchwytu (2). Po zamontowaniu nie
będzie już można rozłączyć rury powietrza i uchwytu. Nie próbuj
rozdzielać ich na siłę!
Złącz razem głowicę natryskową (4) i rurę powietrza (3).
Zdejmij pokrywę (5) z głowicy natryskowej (4).
Wsuń linkę (6) do szyny prowadnicy (7) na spodniej stronie rury
powietrza i wyciągnij ją przez haczyk prowadzący (8) do głowicy
natryskowej.
Wepchnij spust (9) i podłącz linkę. Ustaw napięcie linki śrubą
ustalającą (10).
Uwaga! Nie przekręć śruby ustalającej(10) zbyt mocno.
Otwór dyszy musi pozostawać teraz zamknięty, ponieważ w
przeciwnym razie dojdzie do wycieku materiału.
Wepchnij końcówkę węża materiału (11), bez blokady, do szczeliny (12)
na głowicy natryskowej.
Przeprowadź wąż materiału wzdłuż głowicy natryskowej , w stronę
uchwytu i wsuń go do szyny prowadzącej (7).
Z powrotem zablokuj pokrywę (5) na głowicy natryskowej.
11. Podłączanie węży (fig.3)
Wsuń wąż sterowania (1) do uchwytu (2).
Włóż cienką końcówkę czarnego węża powietrza
(3) do uchwytu (2)
(przestrzegaj oznakowań) i zamocuj ją w pozycji
obracając w prawo.
Podłącz grubą końcówkę czarnego węża powietrza
(3) do złącza węża
powietrza (4) na urządzeniu podstawowym
(przestrzegaj oznakowań)
i zamocuj ją w pozycji obracając w prawo.
Podłącz wąż materiału (5)
do gniazdka przyłączeniowego węża materiału (6) i
zabezpiecz blokadą.
Podłącz wąż sterowania (1) do gniazdka przyłączeniowego
węża
sterowania (7). Podłącz wąż ssawny (8) do gniazdka
przyłączeniowego
węża ssawnego (9) i zabezpiecz blokadą.
Nałóż zacisk końcówki węża ssawnego (10) na krawędź
pojemnika
z farbą.
Wepchnij wąż ssawny w dół do dna pojemnika z farbą.
Nie wpychaj węża za mocno do pojemnika, ponieważ może
wygiąć się
w górę i zassać powietrze.
12. Ustawienia przycisku wielofunkcyjnego (Rys. 4, A)
FILL/ CLEAN ustawienia czyszczenia i wstępne
napełnianie systemu
OFF system jest wyłączony
ON system pracuje
13. Ustawienie częstotliwości przepływu dla pracy z lancą natryskową (Rys. 4, B)
Jakość materiału ustawia się w zależności od charakterystyki materiału (lepkość) i
prędkości roboczej operatora.
Ustawienie to można zmieniać ogranicznikiem przepływu materiału:
Mniejszy przepływ materiału -> obróć w lewo
Większy przepływ materiału -> obróć w prawo
Zalecamy rozpoczęcie od ustawienia mniejszego przepływu materiału a następnie
stopniowego zwiększania tego ustawienia w zależności od potrzeb.
14. Ustawienie szerokości natrysku na lancy natryskowej (rys. 15)
Dla pokrywania większych powierzchni
Praca z dużą częstotliwością przepływu (obszar zielony na skali ilości)
Dla mniejszych obszarów, narożników i krawędzi
Praca z małą częstotliwością przepływu (obszar czerwony na skali ilości)
A = natrysk szeroki (zielony)
B = natrysk wąski (czerwony)
Aby zmniejszyć nadmierny natrysk i poprawić efekty malowania, kolor na skali jakości
(zielony lub czerwony) powinien odpowiadać kolorowi szerokości natrysku(zielony lub
czerwony).
15. Rozpoczęcie pracy z lancą natryskowa
Ustaw maszynę na równej i czystej powierzchni.
Przed podłączeniem do zasilania upewnij się, że napięcie sieci jest identyczne z
wartością napięcia podaną na tabliczce znamionowej.
Uwaga! Przed włączeniem urządzenia, sprawdź czy spust nie jest
wciśnięty/przytrzymany. Wciśnięty spust może spowodować przypadkowe
wytryśnięcie farby.
Spust ustaw pozycji przytrzymania tylko podczas czyszczenia.
Podłącz kabel zasilania.
Ustaw przełącznik wielofunkcyjny (Rys. 6, A) na "FILL/CLEAN".
Przytrzymaj lancę natryskową na pojemnikiem z farbą.
Trzymaj spust wciśnięty aż farba zacznie wydobywać się z dyszy.
Teraz system jest wypełniony farbą i gotowy do pracy.
Przytrzymaj lancę natryskową z dala od pojemnika z farbą.
Ustaw przełącznik wielofunkcyjny (Rys. 6, A) na "ON".
16. Technika natryskowa w użyciu lancy natryskowa
Zasłoń wszystkie obszary, które nie będą malowane.
Warto jest wykonać test na kawałku tektury lub podobnej powierzchni i zobaczyć jakie
ustawienia będą najbardziej optymalne.
Ważne: rozpocznij od krawędzi malowanego obszaru. Najpierw rozpocznij ruch
natryskowy a potem przyciśnij spust. Unikaj przerywania procesu natryskiwania w
obszarze roboczym.
Pracuj w odległości ok. 10-30 cm.
Rys. 7 A: prawidłowo równomierna odległość od
obiektu
Rys. 7 B: nieprawidłowo nierównomierna odległość
spowoduje nierównomierne nałożenie farby.
Przesuwaj lancę natryskową w górę i w dół równomiernym
ruchem.
Aby malować w kierunku poziomym, obróć lancę natryskową
o 90°.
Równe prowadzenie lancy skutkować będzie jednolitą
jakością powierzchni.
Jeśli dysza i zatyczka powietrza są zabrudzone, oczyść obie
części wodą.
Przy bardzo niewielkiej ilości farby dysza natryskowa może
pulsować. Nie ma to jednak zwykle negatywnego wpływu na efekty malowania.
Jeśli mamy do wykonania bardziej wyrafinowane zadanie (np. malowanie krawędzi
wokół gniazdek) nie naciskaj spustu do końca. Zapobiegnie
do włączaniu się pompy podawczej a materiał natryskiwany
będzie jedynie materiałem, który już znajduje się w systemie.
Jeśli farby zacznie braknąć, na chwilę przyciśnij spust do
końca, aby ponownie
napełnić system.

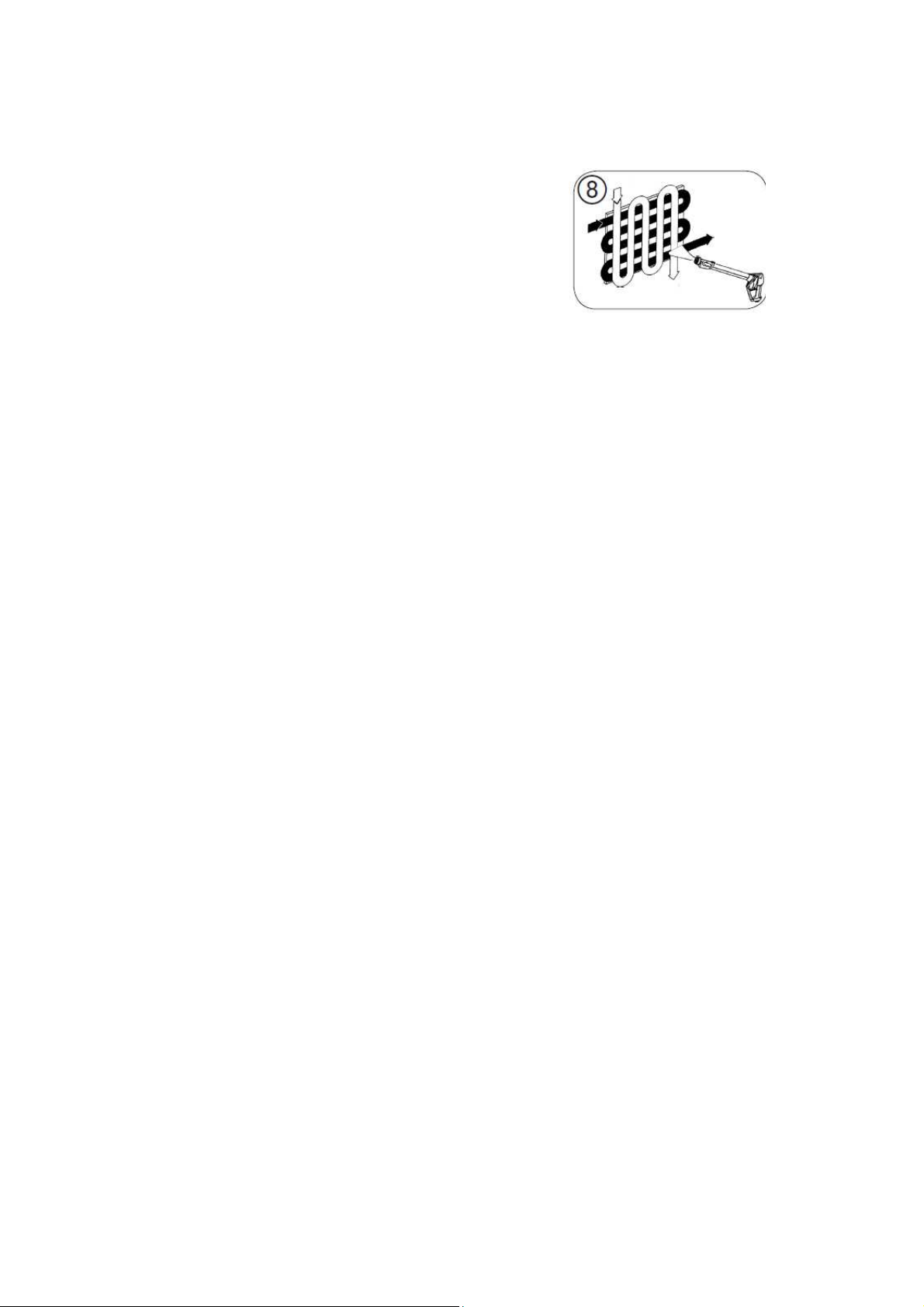

Wykonaj malowanie krzyżowe, jeśli korzystasz z farby o słabej
jakości krycia lub, jeśli powierzchnia jest bardzo chłonna
(Rys. 8).
Przy malowaniu wnętrz farbami o mocnych kolorach,
warstwę farby nakładaj co najmniej dwukrotnie (poczekaj
aż pierwsza warstwa najpierw wyschnie). Zapewni to dobre krycie powierzchni.
17. Przerwanie pracy
Wyłącz maszynę. (Ustaw przełącznik wielofunkcyjny na "OFF").
Umieść lancę natryskową w uchwycie.
Zamocz górną warstwę farby w pojemniku odrobiną wody, aby nie zaschła.
Wyczyść dyszę po przerwaniu pracy.
18. Wyłączanie i czyszczenie lancy natryskowej
Prawidłowe czyszczenie stanowi warunek niezbędny dla bezproblemowej pracy
urządzenia malarskiego. W przypadku nieprawidłowego czyszczenia lub jego braku
gwarancja traci ważność.
Wyłącz maszynę. (Ustaw przełącznik wielofunkcyjny na "OFF").
Wyjmij wąż ssawny z pojemnika z farbą.
Ustaw przełącznik wielofunkcyjny na "FILL/CLEAN".
Przytrzymaj lancę natryskową nad pojemnikiem z farbą i
pociągnij spust, aby wydobyć i przelać resztki farby z
systemu do pojemnika.
Wyłącz maszynę. (Ustaw przełącznik wielofunkcyjny
na "OFF")
Z przodu urządzenia postaw pojemnik z wodą i zamocuj
wąż ssawny.

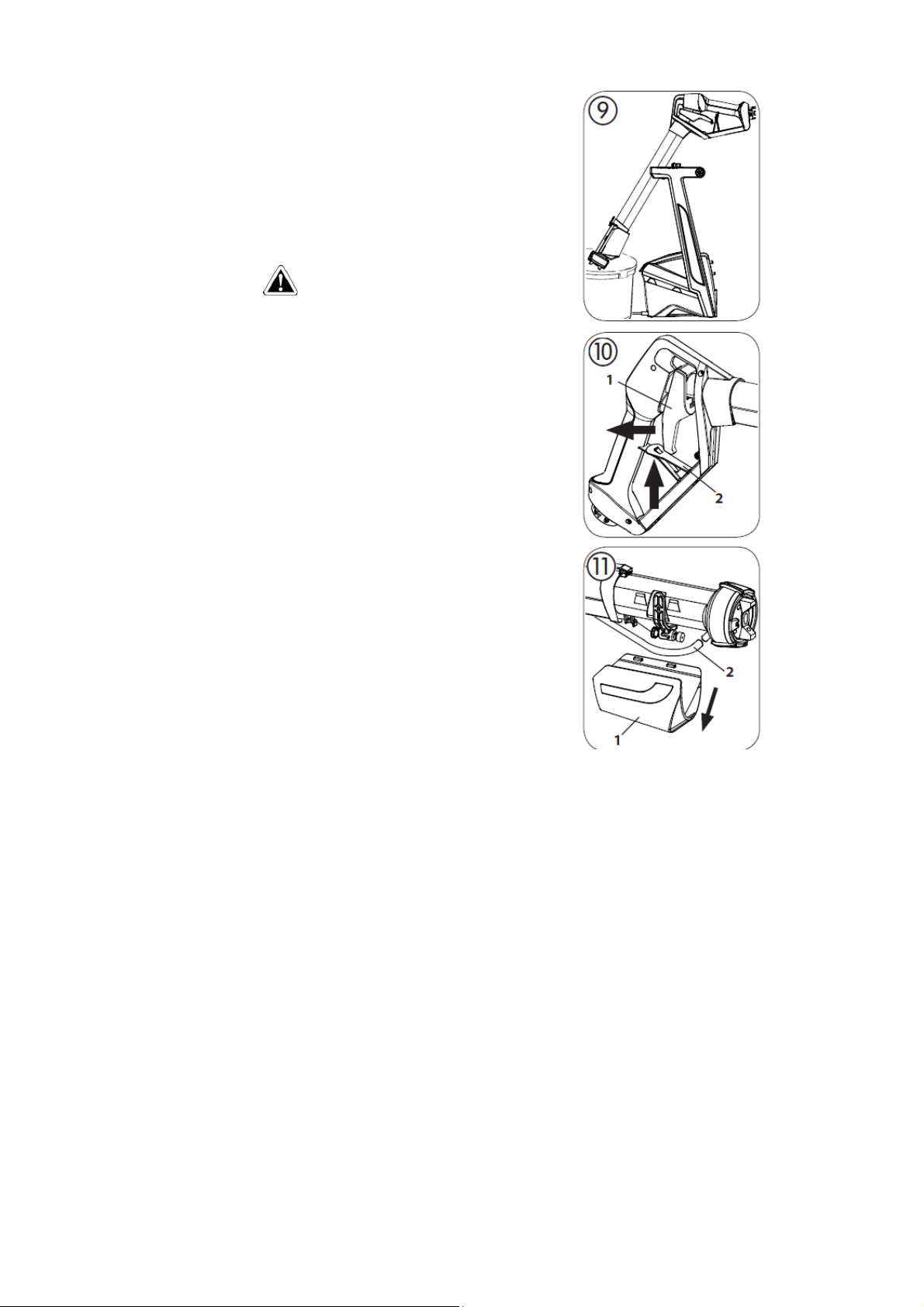

Umieść lancę natryskową w uchwycie i przewieś przez
pojemnik z wodą. (Rys. 9)
Uwaga! Podczas automatycznego czyszczenia
pompy nie zostawiaj urządzenia bez nadzoru.
Węże mogą ulec odłączeniu podczas czyszczenia,
co spowoduje zalanie wodą.
Ustaw przełącznik wielofunkcyjny na "FILL/CLEAN".
Pociągnij za spust (Rys. 10, 1) i wciśnij blokadę (2) w
górę, aby go zabezpieczyć. Poczekaj przez 10 minut aż woda
przepłynie przez maszynę, oczyszczając pompę i węże.
Jeśli to konieczne wymień wodę na świeżą.
Zwolnij blokadę pociągając za spust.
Wyłącz maszynę. (Ustaw przełącznik wielofunkcyjny na "OFF").
Wyjmij lancę natryskową z uchwytu i zdejmij pokrywę
(Rys. 11, 1) z głowicy natryskowej.
Odłącz wąż materiału (Rys. 11, 2) od szczeliny na głowicy
natryskowej.
Śruba ustalająca poluzuj linkę (Rys. 12, 1).
Pociągnij za spust (Rys. 12, 2) i odłącz linkę.
Odłącz głowicę natryskową (Rys. 12, 3) przyciskając
dźwignię (Rys. 12, 4).
Odłącz ostrożnie pierścień regulujący (Rys. 13, 1)
od nakrętki przyłączeniowej (Rys. 13, 2). Poluzuj
nakrętkę. Odłącz zatyczkę powietrza (3), osłonę
powietrza (4), dyszę (5) oraz uszczelkę dyszy (6)
od głowicy natryskowej.
Wyczyść dokładnie zatyczkę powietrza (3), osłonę
powietrza (4), dyszę (5) oraz uszczelkę dyszy.
Uwaga! Nigdy nie czyść uszczelek, otworów dyszy
lub powietrza ostrymi przedmiotami.
Odłącz wąż ssawny i dokładnie przemyj filtr ssawny
pod bieżącą wodą.
W razie potrzeby wytrzyj zewnętrzną powierzchnię
lancy natryskowej.
Ponowny montaż
Nałóż uszczelkę dyszy (Rys. 14, 6) na igłę (8);
wyżłobienie (szczelina) powinno być skierowane
w twoją stronę.
Włóż dyszę (Rys. 14, 5), pilnując ułożenia szczelin.
Złóż osłonę powietrza (4) i zatyczkę powietrza (3).
Nałóż oba elementy na duszę (5) i zabezpiecz
nakrętką łączącą (2).
Nałóż pierścień regulacyjny (Rys. 15, 1) na nakrętkę,
co pozwoli na umieszczenie pętli z kołka w zatyczce
powietrza.
www.conrad.pl
nagromadzony
Kończy się m
ateriał powłokowy
w
19. Rozwiązywanie błędów podczas pracy z lancą natryskową
Problem Przyczyna Środek naprawczy
Materiał powłokowy nie
wydobywa się z dyszy
Wyczyść lub wymień
Zatkana dysza Wyczyść
Obróć w prawo Ustawienie ilości materiału
obrócono za bardzo w lewo
Jeśli spust nie został wciśnięty do
Wciśnij do końca spust
końca, pompa podawcza nie włączy
się
Wąż sterowania zablokowany lub
uszkodzony
Pusty pojemnik Nowy pojemnik z farbą
Zatkany wąż ssawny Wyczyść wąż ssawny
Ponownie załóż wąż ssawny
Zanurz wąż ssawny
Ponownie załóż wąż materiału
Wąż ssawny odłączony od
urządzenia podstawowego
Wąż ssawny nie znajduje się w
farbie
Linka odłączona lub za słabo
naprężona
Wąż materiału odłączony od
głowicy natryskowej lub urządzenia
podstawowego
Podłącz i dokręć linkę
Wada pompy Skontaktuj się z serwisem Wagner
Materiał powłokowy
kapie z dyszy
na zatyczce powietrza, dyszy lub igle
Wyczyść Materiał powłokowy
Luźna dysza Dokręcona nakrętka łącząca
Zużyta uszczelka dyszy Wymień
Zużyta dysza Wymień
Zbyt napięta linka Zmniejsz naprężenie
Natrysk zbyt
gruboziarnisty
Zbyt dużo materiału
Ustawienie ilości materiału
obrócono za bardzo w prawo
Obróć ustawienie ilości materiału w
lewo
Zanieczyszczona dysza Wyczyść
Bardziej rozcieńcz
Za bardzo zanieczyszczony filtr
Za duża lepkość materiału
Wymień
powietrza
Przełącz na szeroki natrysk (zielony)
Dysza natryskowa
pulsuje
Przy dużej ilości materiału wybrano
natrysk wąską dyszą (czerwony)
pojemniku
Zużyta uszczelka dyszy
Bardzo zanieczyszczony filtr
Napełnij ponownie
Wymień
Wymień
Wyczyść filtr
Strona 13 z 22
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Materiał powłokowy
powoduje zacieki
Za duża mgiełka
materiału powłokowego
(nadmierny natrysk)
Szerokość natrysku nie
da się wyregulować
Słaba wydajność krycia
ściany
Materiał powłokowy nie
rozrzedza się
powietrza
Zatkany filtr na wężu ssawnym
Nałożono za dużo materiału
powłokowego
Zbyt mała lepkość materiału
powłokowego
Za duża odległość od obiektu
Zbyt dużo materiału
Przy małej ilości materiału wybrano
natrysk szeroką dyszą (zielony)
Pierścień regulacyjny nie jest
podłączony do kołka na zatyczce
powietrza
Zatkana osłona powietrza
Materiał natryskowy za zimny
Bardzo chłonna powierzchnia lub
słabo kryjąca farba
Za duża odległość
Jakość materiału i końcówka
natryskowa nie pasują do siebie
Przełącznik wielofunkcyjny
ustawiony na "Clean"
Uszkodzona turbina
Obróć ustawienie ilości materiału w
lewo
Zużyj nadmiar materiału natryskując
na ścianę i używając wałka
odplamiającego
Zmniejsz ilość materiału i nakładaj
kilkoma warstwami
Zmniejsz odległość
Obróć ustawienie ilości materiału w
lewo
Przełącz na wąski natrysk (czerwony)
Podłącz pierścień regulacyjny i kołek
Zdemontuj i wyczyść głowicę
natryskową
Materiał natryskiwany powinien mieć
temperaturę pokojową
Natrysk krzyżowy (Rys. 8)
Bliżej obiektu
Optymalizuj ustawienia
Ustaw przełącznik wielofunkcyjny na
"ON"
Skontaktuj się z serwisem Wagner
Strona 14 z 22
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Poniższe rozdziały 20-26 opisują pracę z powłokami winylowymi i lakierowymi przy użyciu końcówki
pistoletu.
Zapoznaj się z rozdziałami 9-19, jeśli chcesz stosować farbę do ścian przy użyciu Flexio 995.
20. Rozpoczęcie pracy z końcówką pistoletu
Postaw maszynę na równej i czystej powierzchni.
Przed podłączeniem do zasilania upewnij się, że
napięcie sieci jest identyczne z wartością napięcia
podaną na tabliczce znamionowej.
Podłącz kabel zasilania. Wyrównaj rurę ssawną
(Rys. 16) Jeśli rura ssawna ułożona jest prawidłowo,
zawartość pojemnika może zostać zużyta niemal bez
żadnych pozostałości.
Przy pracy na obiektach leżących: obróć rurę ssawną
do przodu. (Rys. 16 A)
Prace natryskowe na obiektach ponad poziomem
głowy: obróć rurę ssawną do tyłu. (Rys. 16 B)
Ustaw pojemnik na arkuszu papieru, wlej
przygotowany materiał powłokowy. Nakręć
pojemnik dokładnie na pistolet natryskowy.
Złącz uchwyt pistoletu i końcówkę natryskową (Rys. 17).
Po ich zmontowaniu odłącz wąż powietrza od
uchwytu lancy natryskowej.
Tylko wąż powietrza wymagany jest do pracy
końcówki natryskowej z Flexio 995. aby umożliwić
obsługę, można odłączyć wąż materiału od węża
powietrza a wąż ssawny odłączyć od urządzenia
podstawowego.
Strona 15 z 22
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Podłącz przejściówkę Click&Paint (Rys. 18, 2) ze złączem bagnetowym do cienkiej końcówki węża
powietrza(1).
Drugą końcówkę przejściówki podłącz do uchwytu pistoletu (3).
Ustaw przełącznik wielofunkcyjny (Rys. 19, A) na "ON".
21. Ustawienie wzoru natrysku wymaganego do pracy z końcówką pistoletu
Ostrzeżenie! Niebezpieczeństwo obrażeń! Nigdy nie pociągaj za osłonę spustu podczas regulacji
zatyczki powietrza.
Delikatnie odkręcając nakrętkę łączącą (Rys. 20, 1), obróć zatyczkę powietrza (2) do żądanego
ustawienia natrysku (strzałka). Następnie dokręć nakrętkę.
Rys. 21 A = pionowy płaski -> dla powierzchni poziomych
Rys. 21 B = poziomy płaski -> dla powierzchni pionowych
Rys. 21 C = okrągły -> dla narożników, krawędzi i miejsc trudnodostępnych
Strona 16 z 22
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
22. Ustawianie częstotliwości przepływu dla końcówki pistoletu (Rys. 22).
Ustaw ilość materiału obracając regulator na spuście
pistoletu natryskowego.
Mniejsza ilość materiału -> obrót w lewo
Większa ilość materiału -> obrót w prawo
23. Technika natryskiwania przy użyciu końcówki pistoletu
Efekty natryskiwania zależą w dużej mierze od gładkości i czystości malowanej powierzchni. Należy
zatem dokładnie przygotować powierzchnie i oczyścić ją z pyłu.
Zasłoń wszystkie powierzchnie, które nie będą malowane.
Zasłoń gwinty śrub i podobne elementy docelowego obiektu.
Ważne: rozpocznij od krawędzi malowanego obszaru. Najpierw rozpocznij ruch natryskowy a
potem przyciśnij spust. Unikaj przerywania procesu natryskiwania w obszarze roboczym.
Ruch natryskowy powinien pochodzić z ramienia, nie
z nadgarstka. Zapewni to równomierna odległość pomiędzy
pistoletem a malowaną powierzchnią w trakcie natryskiwania.
Wybierz odległość 5 - 15 cm, w zależności od pożądanej
szerokości natrysku.
Rys. 23 A: prawidłowo równomierna odległość od obiektu
Rys. 23 B: nieprawidłowo nierównomierna odległość
spowoduje nierównomierne nałożenie farby.
Przesuwaj pistolet równomiernie w poprzek i w górę i w dół
w zależności od ustawienia wzoru natrysku.
Równomierny ruch pistoletu gwarantuje jednolita jakość
powierzchni.
Strona 17 z 22
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
24. Przerwanie pracy
Wyłącz maszynę. (Ustaw przełącznik wielofunkcyjny to "OFF")
Połóż końcówkę pistoletu na podłodze.
Pracując z lakierami dwuskładnikowymi, natychmiast wyczyść urządzenie.
Wyczyść otwory dyszy po przerwaniu pracy.
25. Wyłączanie i czyszczenie końcówki pistoletu
Prawidłowe czyszczenie stanowi warunek niezbędny dla bezproblemowej pracy urządzenia
malarskiego. W przypadku nieprawidłowego czyszczenia lub jego braku gwarancja traci ważność.
Funkcja Clean na przełączniku wielofunkcyjnym nie może być używana podczas czyszczenia końcówki
pistoletu.
Wyłącz maszynę. (Ustaw przełącznik wielofunkcyjny
na "OFF")
Wciśnij haczyk (Rys. 24 "klik") lekko w dół.
Obróć końcówkę pistoletu i uchwyt ku sobie i rozłącz.
Odkręć pojemnik. Opróżnij resztki materiału powłokowego
z powrotem do puszki.
Wyczyść wstępnie pojemnik i rurę podawczą szczotką.
Wyczyść otwór wentylacyjny (Rys. 25, 1).
Wlej wodę lub rozpuszczalnik do pojemnika.
Ponownie nakręć pojemnik.
Nie używaj materiałów palnych do czyszczenia.
Ponownie złącz końcówkę pistoletu i uchwyt.
Włącz maszynę i spowoduj natrysk wody lub
rozpuszczalnika do pojemnika lub na szmatę.
Powtórz tę procedurę aż woda lub rozpuszczalnik
wydobywający się z dyszy będzie czysty.
Wyłącz maszynę odłącz wtyczkę.
Wciśnij haczyk (Rys. 24 "klik") lekko w dół.
Obróć końcówkę pistoletu i uchwyt ku sobie i rozłącz.
Odkręć pojemnik i opróżnij go.
Wyciągnij rurę ssawną z uszczelką pojemnika.
Uwaga! Nie czyść uszczelek, membran i otworów
powietrznych pistoletu natryskowego oraz dysz
metalowymi przedmiotami.
Przewód wentylacyjny i membrana są odporne
na rozpuszczalnik tylko w pewnym zakresie.
Nie zanurzaj ich w rozpuszczalniku, wystarczy je przetrzeć.
Strona 18 z 22
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Wyciągnij przewód wentylacyjny (Rys. 26, 1) u góry
korpusu pistoletu. Odkręć pokrywę zaworu (2).
Wyjmij membranę (3). Dokładnie wyczyść części.
Odkręć nakrętkę łączącą (Rys. 27, 1), zdemontuj
zatyczkę powietrza (2) i dyszę (3). Wyczyść zatyczkę
powietrza, uszczelkę dyszy (4) i dyszę szczotką oraz
rozpuszczalnikiem lub wodą.
Wyczyść końcówkę pistoletu i zewnętrzna stronę
pojemnika szmatka zamoczoną w wodzie lub
rozpuszczalniku.
Ponownie złóż części (patrz „Montaż”).
Montaż
Urządzenie pracuje wyłącznie z nienaruszoną
membraną (Rys. 26, 3).
Umieść membranę (Rys. 26 ,3) kołkiem ku górze
na dolnej części zaworu. Patrz oznakowania na
korpusie pistoletu.
Umieść pokrywę zaworu (Rys. 26 ,2) i przykręć.
Umieść przewód wentylacyjny (Rys. 26, 1) na
pokrywie zaworu i na nyplu korpusu pistoletu.
Nałóż uszczelkę dyszy (Rys. 28, 4) na igłę (5);
wyżłobienie (szczelina) powinny być skierowane
w twoją stronę.
Nałóż dyszę (Rys. 28 ,3) na korpus pistoletu i znajdź
prawidłowa pozycje, obracając dyszę.
Nałóż zatyczkę powietrza (Rys. 27, 2) na dysze i
dokręć nakrętką łączącą (1).
Strona 19 z 22
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

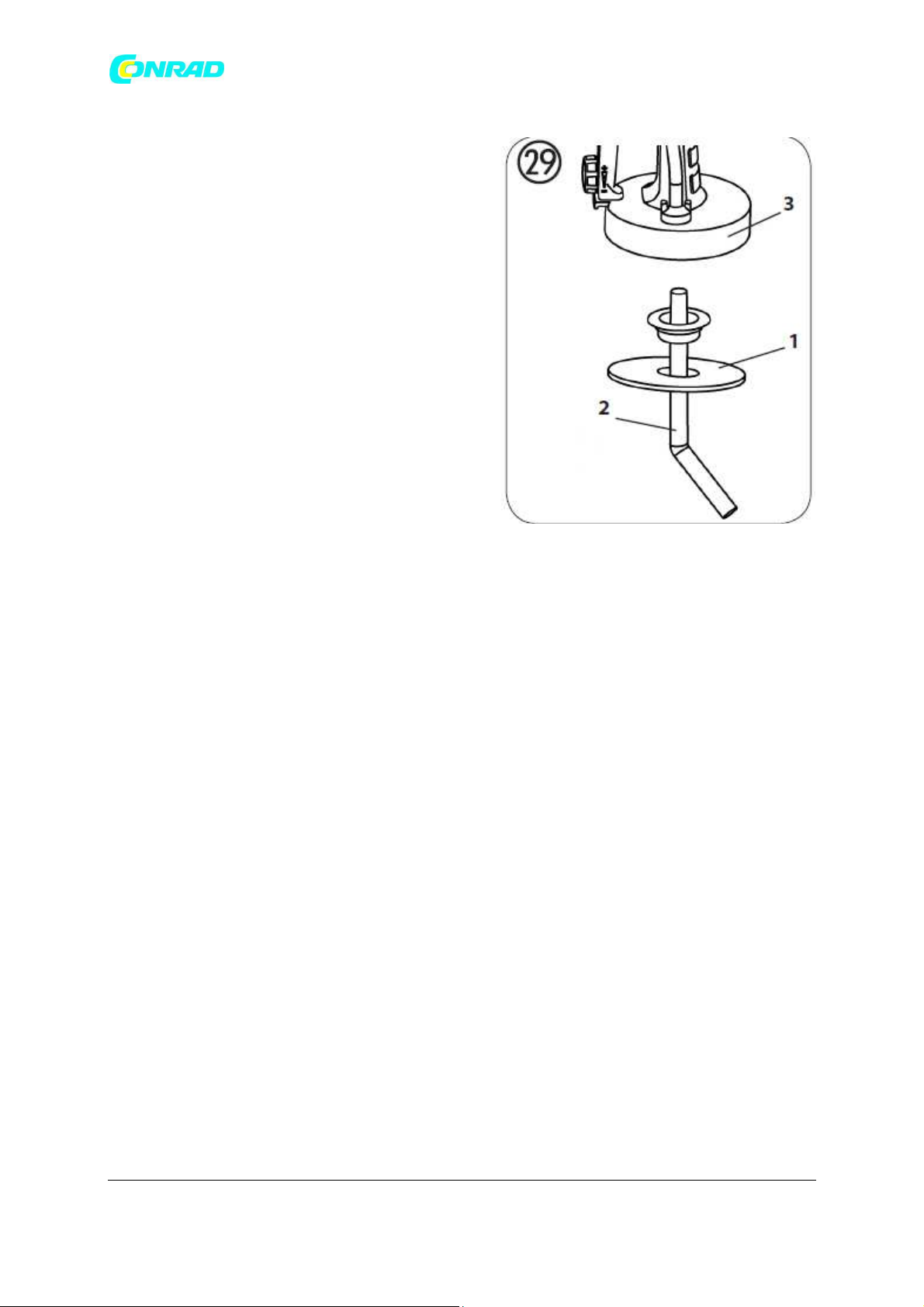

Nałóż uszczelkę pojemnika (Rys. 29, 1) od dołu na
rurę ssawną (2) i nasuń uszczelkę na kołnierz delikatnie
obracając.
Włóż rurę ssawną (Rys. 29, 2) z uszczelką pojemnika
do korpusu pistoletu (3).
Strona 20 z 22
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
26. Rozwiązywanie błędów
Przyczyna Środek naprawczy
Materiał powłokowy nie
wychodzi z dyszy
Zatkana dysza
Ustawienie ilości materiału obrócono za
bardzo w lewo
Zatkana rura ssawna
Poluzowana rura ssawna
Brak ciśnienia w pojemniku
Wyczyść
Obróć w prawo
Wyczyść
Insert
Dokręć pojemnik
Wyczyść
Zatkany wąż wentylacyjny (Rys. 25, 1)
Materiał powłokowy
cieknie z dyszy
Nagromadzenie się materiału
powłokowego na zatyczce powietrza,
dyszy lub igle
Wyczyść
Włóż dobrą uszczelkę dyszy
Wymień
Luźna dysza
Brakująca lub zużyta uszczelka dyszy
Zużyta dysza
Zbyt gruboziarniste
rozpylenie
Za duża ilość materiału
Ustawienie ilości materiału obrócono za
bardzo w prawo
Zanieczyszczona dysza
Materiał powłokowy zbyt gęsty
Bardzo zanieczyszczony filtr powietrza
Zmniejsz ilość materiału,
obracając śrubę w lewo
Wyczyść
Rozcieńcz
Wymień
Dokręć pojemnik
Za słabe ciśnienie w pojemniku
Dysza natryskowa
pulsuje
Kończy się materiał powłokowy w
pojemniku
Brakująca lub zużyta uszczelka dyszy
Uzupełnij
Włóż dobrą uszczelkę dyszy
Wymień
Bardzo zanieczyszczony filtr powietrza
Materiał powłokowy
powoduje zacieki
Zbyt duża mgiełka
materiału powłokowego
(nadmierny natrysk)
Farba w wężu
wentylacyjnym
Słaba wydajność krycia
ściany
Za dużo nałożonego materiału
powłokowego.
Za duża odległość do obiektu
Za dużo nałożonego materiału
powłokowego
Zanieczyszczona membrana
Uszkodzona membrana
Materiał natryskowy zbyt
zimny
Wysoce absorpcyjna
powierzchnia lub farba o
słabej jakości krycia
Zmniejsz ilość materiału,
obracając śrubę w lewo
Zmniejsz odległość
Zmniejsz ilość materiału,
obracając śrubę w lewo
Wyczyść membranę
Wymień membranę
Materiał natryskiwany
powinien mieć temperaturę
pokojową
Natrysk krzyżowy (Rys. 11)
Bliżej obiektu
Za duża odległość
Strona 21 z 22
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
27. Konserwacja
Sprawdź filtr powietrza (Rys. 30, 1) po użyciu i wymień,
jeśli jest zbyt zanieczyszczony. Włóż nowy filtr powietrza
(nr zamówienia 2310 812) i nałóż pokrywkę (2).
OSTRZEŻENIE !
Nigdy nie obsługuj maszyny bez filtra powietrza.
Może to prowadzić do zassania zanieczyszczeń i
zakłócenia działania maszyny.
Aby ułatwić montaż, po czyszczeniu nałóż środek
smarny (dołączony) na określone obszary. (Rys. 31).
28. Składowanie
Po zmontowaniu nie można już rozłączyć rury powietrza
i uchwytu. Nie usiłuj demontować ich na siłę!
Składuj urządzenie wyłącznie po prawidłowym
wyczyszczeniu.
Zwolnij linkę.
Zwolnij zatrzymanie spustu.
http://www.conrad.pl
Strona 22 z 22
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Loading...
