WAGNER W 570 FLEXIO, W 590 FLEXIO User Manual

wagner-group.com

D GBNLF

UNIVERSAL SPRAYER
W 570 FLEXIO

ORIGINAL
BETRIEBSANLEITUNG

W 570 Flexio



A

B



10

13

14

6

9

4

5

3

1/2

11

12

+

Testposter

– +

Materialnr. 233 3118 EBSS

A B C D E F

Cover up !

I-Spray

2

4

3

3

3

1

1 4

-

1
3

1

WallPerfect Flexio 585 I-Spray



20-30 cm



I-Spray

20-30 cm



2333118_Testposter_W577.indd 1 19.11.2012 14:22:56

15

16

17

7

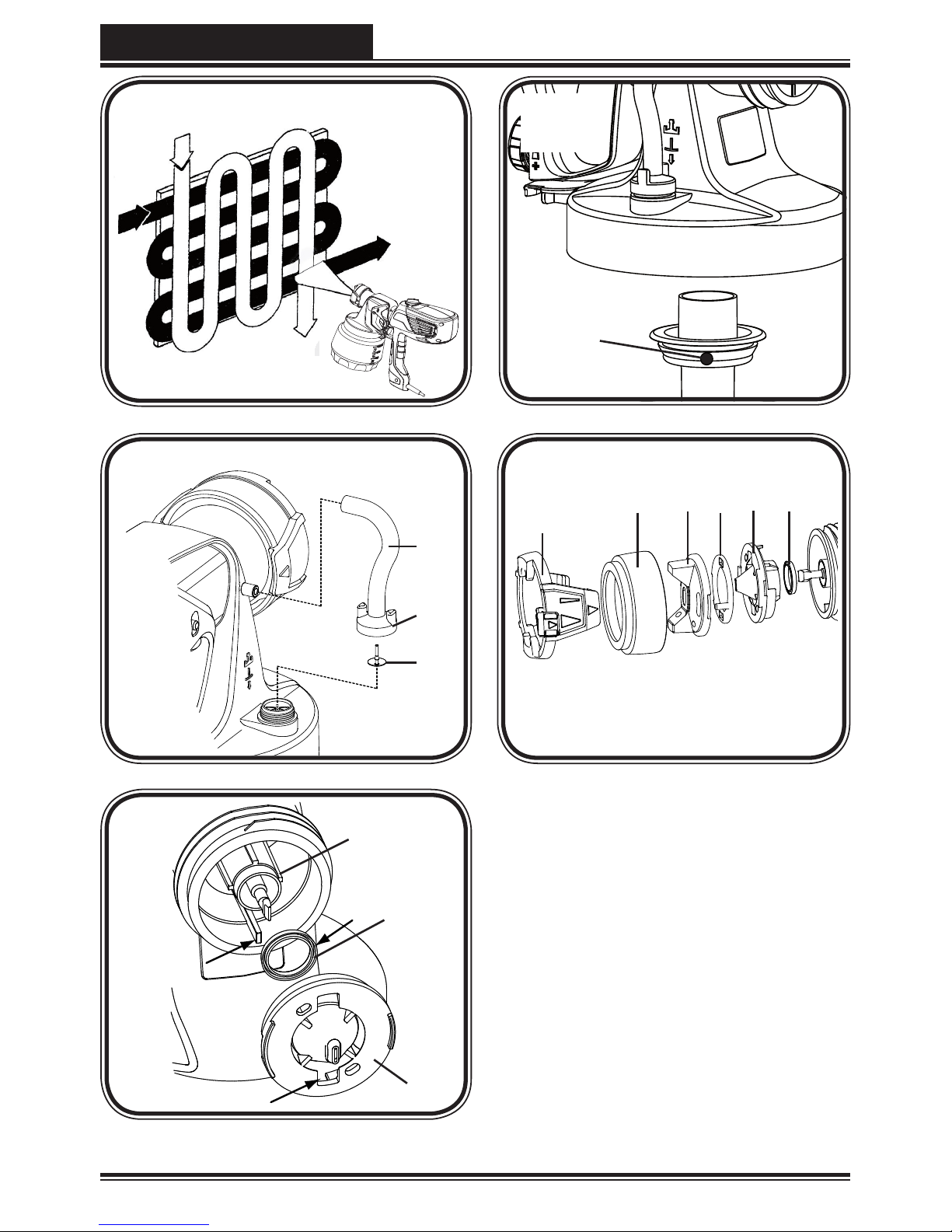

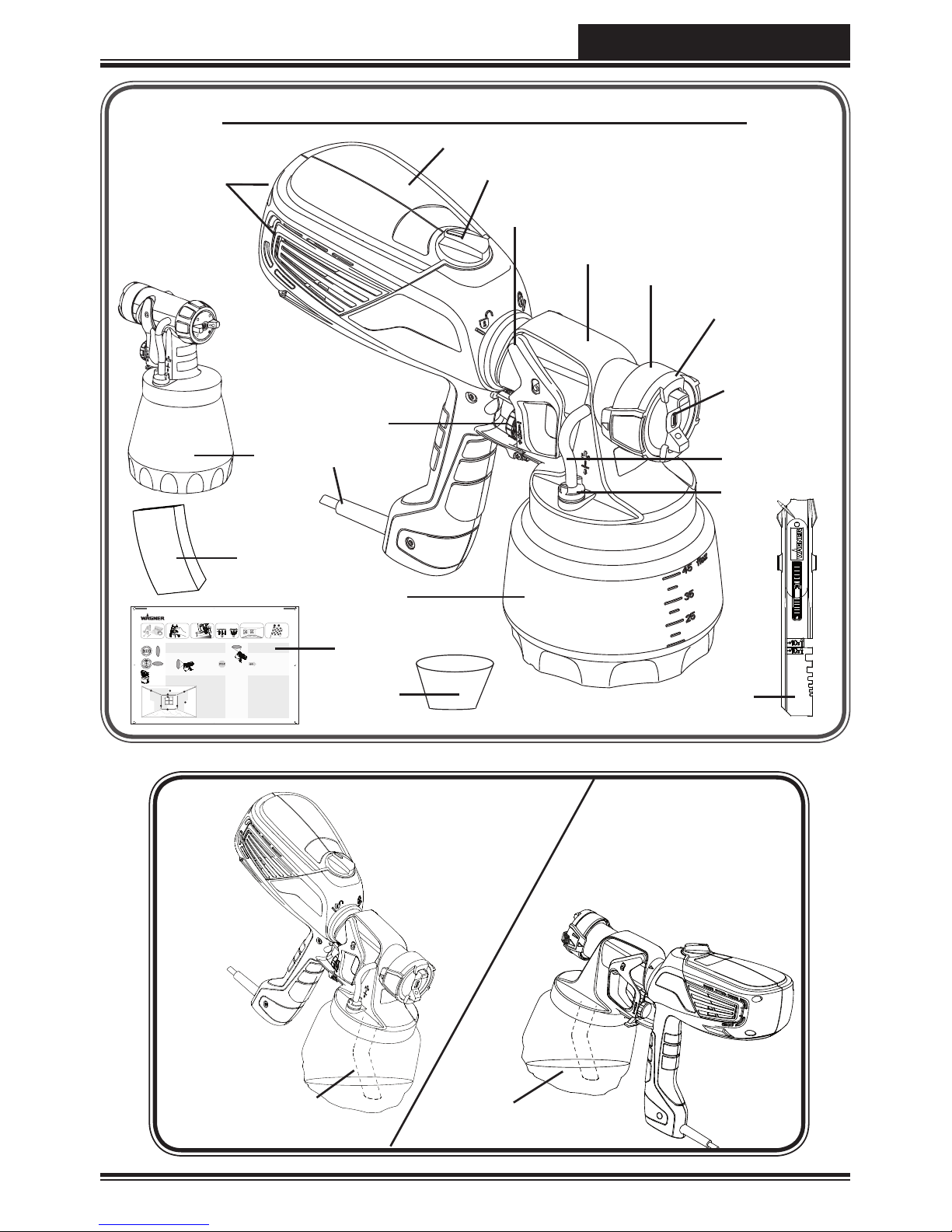

ÜBERSICHT / OVERVIEW / APERÇU GÉNÉRAL / OVERZICHT

18

19

8

W 570 Flexio

click

c

a

b



A B



1

W 570 Flexio



2

1



A B C

+



5-15 cm



20-30 cm





A

B

C

W

A

L

L

&

C

E

I

L

I

N

G

W

O

O

D

&

M

E

T

A

L

AIR POWER



1

W 570 Flexio



1



1

2

3



1

2 3

5

64



6

5

7



W 570 Flexio





1

2



3



2

3

5

4

1



W 570 Flexio

123

4

6

7

8

9

10

11

12

7

8

34

5

6

9

5



1.



2.

W 570 Flexio

D

..........................................................................1 - 19

........ ........................................................................20 - 38

........................................................................39 - 57

........................................................................58 - 76

............................................. 78

GB

NL

F

++ 

4

3

2

1

ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / ONDERDELEN

1

Fragen? · Questions? · Des questions? · Vragen?

D

1

W 570 Flexio

HERZLICHEN DANK FÜR IHR VERTRAUEN

Wir gratulieren Ihnen zum Erwerb dieses Markenproduktes von Wagner und sind
überzeugt, dass es Ihnen viel Freude bereiten wird.
Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung genau durch und
beachten Sie die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung bitte
sorgfältig auf und legen Sie sie dem Produkt bei, falls Sie es einmal weitergeben sollten.
Für Fragen, Anregungen und Wünsche stehen wir Ihnen gerne unter der auf der Rückseite
angegebenen Rufnummer oder der Internetseite www.wagner-group.com/service zur

Verfügung.

Inhalt

1. Erklärung der verwendeten Symbole .............................................2

2. Allgemeine Sicherheitshinweise ..................................................2

3. Sicherheitshinweise für Spritzpistolen ............................................5

4. Beschreibung/ Lieferumfang .....................................................6

5. Anwendungsbereich .............................................................7

6. Verarbeitbare Beschichtungsstoe ...............................................7

7. Nichtverarbeitbare Beschichtungsstoe ..........................................7

8. Vorbereitung des Arbeitsplatzes (bei Innenwandfarbe) ............................7

9. Vorbereitung des Beschichtungsstoes ...........................................8

10. Inbetriebnahme ................................................................8

11. Einstellung des gewünschten Spritzbildes (Wall Extra I-Spray Sprühaufsatz) ......9

12. Einstellung des gewünschten Spritzbildes (Standard Sprühaufsatz) ..............9

13. Einstellung der Materialmenge (Abb. 8) ....................................... 10

14. Einstellung der Luftmenge (Abb. 9) ............................................10

15. Spritztechnik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

16. Arbeitsunterbrechung ....................................................... 11

17. Außerbetriebnahme und Reinigung ...........................................11

18. Reinigung Wall Extra I-Spray Sprühaufsatz .................................... 12

19. Reinigung Standard Sprühaufsatz ............................................. 13

20. Wartung .....................................................................14

21. Ersatzteile ....................................................................14

22. Zubehör .....................................................................15

23. Behebung von Störungen .................................................... 16

24. Technische Daten .............................................................17

25. Umweltschutz ................................................................ 18

26. Wichtiger Hinweis zur Produkthaftung! ........................................ 18

3+1 Jahre Garantie ............................................................... 19

CE Konformitätserklärung ........................................................ 77

D

2

W 570 Flexio

1. Erklärung der verwendeten Symbole

Dieses Symbol weist auf eine potenzielle Gefahr für Sie bzw. das
Gerät hin. Unter diesem Symbol nden Sie wichtige Informationen,
wie Sie Verletzungen und Schäden am Gerät vermeiden.

Gefahr eines elektrischen Schlages

i

Kennzeichnet Anwendungstipps und andere besonders nützliche
Hinweise.

Mit diesem Symbol gekennzeichnete Geräte und Zubehöre sind
für die Verarbeitung von dünnüssigen Materialien wie z.B. Lacke,
Lasuren und speziell darauf eingestellte Wandfarben geeignet.
Trägt ein Material dieses Logo ist es für die Verwendung mit dem
entsprechenden Gerät besonders gut geeignet.

Mit diesem Symbol gekennzeichnete Geräte und Zubehöre
sind für die Verarbeitung von dicküssigen Materialien wie z.B.
Innenwandfarben (Dispersionen und Latexfarben) geeignet.
Trägt ein Material dieses Logo ist es für die Verwendung mit dem
entsprechenden Gerät besonders gut geeignet.

2. Allgemeine Sicherheitshinweise

Achtung! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der

nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen. Bewahren Sie die

Bedienungsanleitung bitte sorgfältig auf und legen Sie sie dem Produkt
bei, falls Sie es einmal weitergeben sollten. Der nachfolgend verwendete

Begri “Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder

unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase oder Stäube benden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden
können.

D

3

W 570 Flexio

c) Halten Sie Kinder und andere Personen während der Benutzung des

Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät

verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker

darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren,

Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch

elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in

ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen

oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel
fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie

nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die

Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Gerätes in feuchter Umgebung nicht vermeidbar

ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters verhindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit

Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des

Gerätes kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.

Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzungen.

D

4

W 570 Flexio

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie

sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die
Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim

Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das

Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden

Geräteteil bendet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das
Gerät in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder

Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich

bewegenden Teilen erfasst werden.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür

bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein

Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und
muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite

von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt
werden.

e) Pegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche

Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die Funktion des Gerätes
beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten

Elektrowerkzeugen.

D

5

W 570 Flexio

f) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge

usw.entsprechend diesen Anweisungen und so, wie es für diesen
speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch

von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Gerät nur von qualiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des

Geräts erhalten bleibt.

b) Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss

sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich
qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

3. Sicherheitshinweise für Spritzpistolen

•

Achtung! Atemschutz tragen: Farbnebel und Lösungsmitteldämpfe sind gesundheits­schädlich. Nur in gut belüfteten Räumen oder bei künstlicher Belüftung arbeiten.
Das Tragen von Arbeitskleidung, Schutzbrille, Gehörschutz und Handschuhen wird
empfohlen.

ACHTUNG VERLETZUNGSGEFAHR!
Niemals die Pistole auf sich, Personen oder Tiere richten.

Steckdosen und Schalter unbedingt abkleben.
Gefahr eines elektrischen Schlages durch eindringendes Sprühmaterial!

Achtung! Gerät niemals mit beschädigter oder fehlender Düsendichtung
betreiben. Bei fehlender oder beschädigter Düsendichtung kann
Flüssigkeit in das Gerät eindringen und dadurch das Risiko eines
elektrischen Schlages erhöhen.
Überprüfen Sie die Düsendichtung vor jeder Benutzung.

•

Die Spritzpistolen dürfen nicht zum Sprühen brennbarer Stoe verwendet werden.

•

Die Spritzpistolen dürfen nicht mit brennbaren Lösungsmitteln gereinigt werden.

•

Achten Sie auf die Gefahren die von dem versprühten Sto ausgehen können und
beachten Sie ebenfalls die Aufschriften auf den Behältern oder die vom Hersteller des
Stoes angegebenen Hinweise.

•

Versprühen Sie keinerlei Stoe von denen Sie die Gefährlichkeit nicht kennen.

•

In Betriebsstätten, die unter die Explosionsschutz-Verordnung fallen, dürfen die
Spritzpistolen nicht benutzt werden.

D

6

W 570 Flexio

•

Um Explosionsgefahr bei Spritzarbeiten zu vermeiden, muss für eine gute natürliche
oder künstliche Lüftung gesorgt werden.

•

Beim Spritzen dürfen in der Umgebung keine Zündquellen vorhanden sein, wie
z. B. oenes Feuer, Rauchen von Zigaretten, Funken, glühende Drähte und heiße
Oberächen.

•

Beim Arbeiten mit dem Gerät W 570 in Räumen wie auch im Freien darauf achten,
dass keine Lösemitteldämpfe vom Gerät angesaugt werden.

•

Die Spritzpistole ist kein Spielzeug. Lassen Sie deswegen Kinder nicht mit der
Spritzpistole hantieren oder spielen.

•

Vor allen Arbeiten an der Spritzpistole den Netzstecker aus der Steckdose ziehen.

•

Decken Sie nicht zu spritzende Flächen ab. Beachten Sie beim Arbeiten, dass z. B.
durch Wind, Farbnebel über größere Distanzen verfrachtet werden kann und dadurch
Schäden verursacht werden können.

•

Önen Sie das Gerät nie selbst um Reparaturen im elektrischen Bereich auszuführen!

•

Das Gerät darf nur mit funktionsfähigem Ventil betrieben werden. Wenn Farbe

in den Belüftungsschlauch (Abb. 1, 14) steigt, Gerät nicht weiter betreiben!

Belüftungsschlauch, Ventil und Membran demontieren, reinigen und ggf. Membran
ersetzen.

•

Spritzpistole nicht legen

Mit original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, dass alle
Sicherheitsvorschriften erfüllt sind.

4. Beschreibung/ Lieferumfang

Beschreibung/ Lieferumfang (Abb. 1)

1) Luftkappe 2) Düse

3) Einstellring Sprühstrahl 4) Überwurfmutter

5) Sprühaufsatz Wall Extra I-Spray 6) Abzugsbügel

7) Luftmengenregulierung 8) Spritzpistole Hinterteil

9) Luftlterabdeckung (rechts + links) 10) Materialmengenregulierung

11) Netzkabel 12) Behälter

13) Ventil 14) Belüftungsschlauch

15) Rührstab 16) Einfülltrichter (2 Stk.)

17) Übungsposter 18) Ersatzluftlter (2 Stk.)

19) Sprühaufsatz Standard 20) Ersatzdüsendichtung*

21) Gleitfett*

* Bendet sich im Behälter, vor Inbetriebnahme entfernen!

D

7

W 570 Flexio

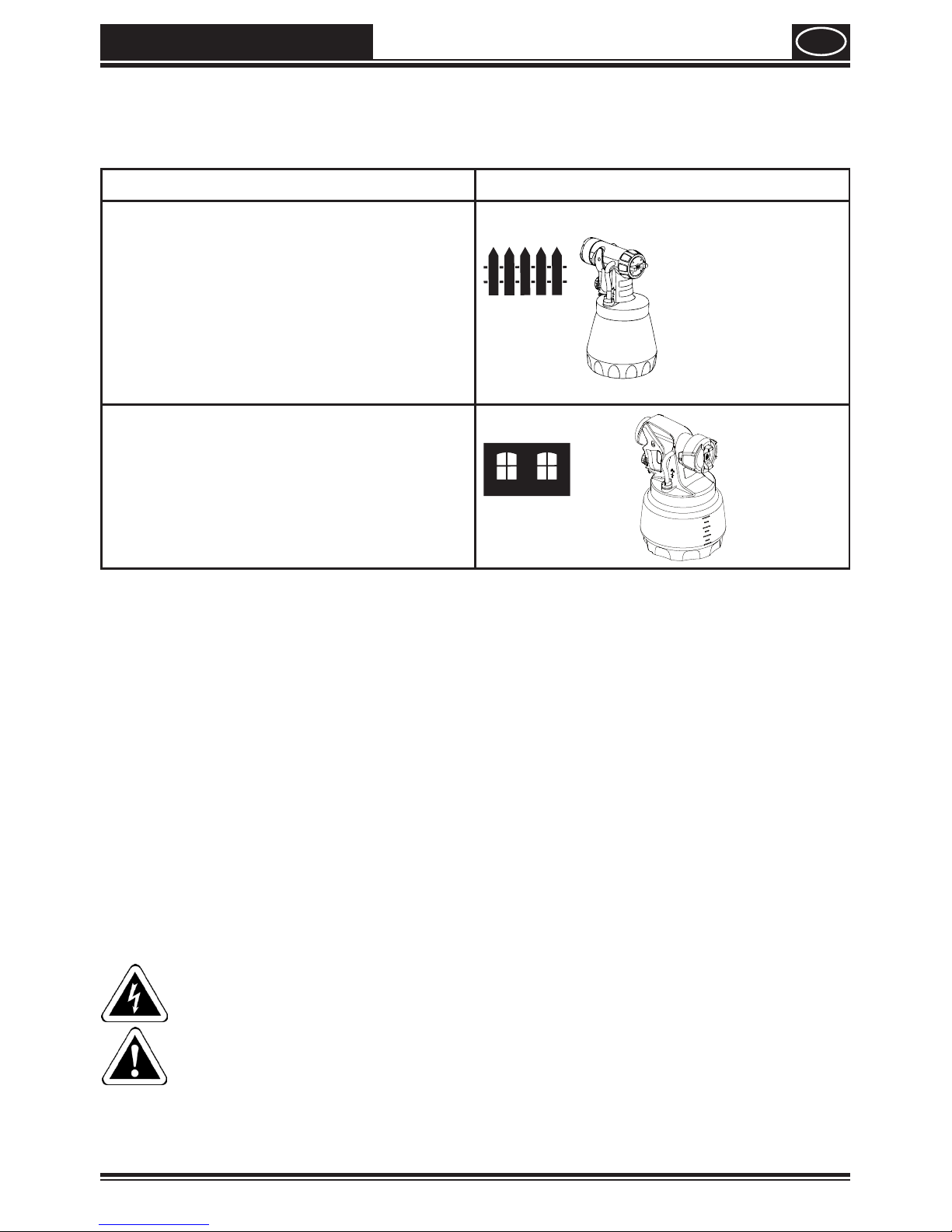

5. Anwendungsbereich

Mit der W 570 kann eine Vielzahl von Beschichtungsstoen verarbeitet werden.
Abhängig vom Beschichtungssto muss ein anderer Sprühaufsatz verwendet werden:

Beschichtungsto Sprühaufsatz

Dünnflüssige Beschichtungstoffe:
Lösemittelhaltige und wasserverdünnbare
Lackfarben, Lasuren, Grundierungen,
2-Komponenten Lacke, Klarlacke,
Kraftfahrzeug-Decklacke, Beizen und
Holzschutzmittel
Alle Beschichtungsstoe mit rotem Perfect
Spray Logo

Standard

Innenwandfarbe (Dispersionen und
Latex-farben)
Alle Beschichtungsstoe mit grünem
Perfect Spray Logo

Wall Extra I-Spray

6. Verarbeitbare Beschichtungsstoe

Innenwandfarbe (Dispersionen und Latexfarbe)
Lösemittelhaltige und wasserverdünnbare Lackfarben, Lasuren, Grundierungen,
2-Komponenten Lacke, Klarlacke, Kraftfahrzeug-Decklacke, Beizen und
Holzschutzmittel.

7. Nichtverarbeitbare Beschichtungsstoe

Materialien die stark schmirgelnde Bestandteile enthalten, Putze, Fassadenfarbe,
Laugen und säurehaltige Beschichtungsstoe.
Brennbare Beschichtungsstoe.

8. Vorbereitung des Arbeitsplatzes (bei Innenwandfarbe)

Steckdosen und Schalter unbedingt abkleben. Gefahr eines
elektrischen Schlages durch eindringendes Sprühmaterial!
Decken Sie alle nicht zu sprühende Flächen und Objekte ab, bzw.
entfernen Sie diese aus dem Arbeitsbereich. Für Schäden durch
Farbnebel (Overspray) wird keine Haftung übernommen.

Silikatfarbe verätzt bei Kontakt Glas- und Keramikächen! Alle
entsprechenden Oberächen müssen daher unbedingt komplett
abgedeckt werden.

D

8

W 570 Flexio

i

Achten Sie auf die Qualität des verwendeten Abklebebandes.
Verwenden Sie auf Tapeten und gestrichenen Untergründen kein zu stark
haftendes Klebeband, um Beschädigungen beim Entfernen zu vermeiden.
Entfernen Sie Klebebänder langsam und gleichmäßig; keinesfalls ruckartig.
Lassen Sie Flächen nur so lange wie nötig abgeklebt, um mögliche
Rückstände beim Entfernen zu minimieren.
Beachten Sie auch die Hinweise des Klebebandherstellers.

9. Vorbereitung des Beschichtungsstoes

•

Rühren Sie das Material im Originalbehälter gründlich auf. Bei Innenwandfarbe
empehlt sich hierfür ein Rührwerk.

i

Die W 570 wurde entwickelt, um alle handelsüblichen Farben unverdünnt
verarbeiten zu können. Bei glatten Untergründen und besonders
dicküssigen, gelartigen Farben sollte 10% verdünnt werden. Auch bei zu
grober Zerstäubung oder einer, selbst bei maximaler Einstellung, zu geringen
Fördermenge kann eine Verdünnung notwendig sein.
Detaillierte Informationen zu den einzelnen Materialien und die maximal
zulässige Verdünnung nden Sie auf dem technischen Datenblatt des
Materialherstellers (z.B. im Internet erhältlich).

i

Sprühmaterial mit mindestens Zimmertemperatur führt zu einem besseren
Sprühergebnis.

10. Inbetriebnahme

Vor Anschluss an das Stromnetz darauf achten, dass die Netzspannung mit der Angabe
auf dem Leistungsschild übereinstimmt.

•

Behälter von der Spritzpistole abschrauben

•

Steigrohr ausrichten (Abb. 2). Bei richtiger Position des Steigrohres kann der
Behälterinhalt fast ohne Rest verspritzt werden.
Bei Arbeiten an liegenden Objekten: Steigrohr nach vorne drehen. (Abb. 2 A)
Spritzarbeiten bei über Kopf Objekten: Steigrohr nach hinten drehen. (Abb. 2 B)

•

Behälter auf Papierunterlage stellen und vorbereiteten Beschichtungssto mit Hilfe des
im Lieferumfang enthaltenen Einfülltrichters (Abb. 1, 16) einfüllen. Behälter fest an die
Spritzpistole anschrauben.

•

Vorder- und Hinterteil der Pistole miteinander verbinden (Abb 3)

•

Gerät nur auf ebener und sauberer Fläche abstellen. Gerät kann sonst umkippen!

•

Abzugsbügel betätigen. Die W 570 hat einen 2-stugen Abzugsbügel. In der ersten Stufe
wird die Turbine gestartet. Wird der Abzugsbügel weiter gedrückt, wird Material gefördert.

•

Spritzbild an der Spritzpistole einstellen

D

9

W 570 Flexio

i

Das beiliegende Übungsposter ist ideal, um sich mit der Bedienung der
Sprühpistole vertraut zu machen. Nach diesen ersten Sprühversuchen,
ist es zweckmäßig auf Karton oder ähnlichem Untergrund eine
Sprühprobe durchzuführen, um die Material- und Luftmenge für ein
optimales Spritzbild zu ermitteln.
Detaillierte Informationen zu diesen Einstellungen nden Sie in den
folgenden Kapiteln 11 -14.

11. Einstellung des gewünschten

Spritzbildes
(Wall Extra I-Spray Sprühaufsatz)

WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.

Durch Drehen des Einstellringes (Abb. 4, 1) können 2 verschiedene Sprühstrahlformen
eingestellt werden.

Abb. 5 A = senkrechter Flachstrahl



für horizontalen Farbauftrag

Abb. 5 B = waagrechter Flachstrahl



für vertikalen Farbauftrag

Mit dem roten Einstellhebel kann zusätzlich zwischen einem
breiten ( ) und einem schmalen ( ) Sprühstrahl umgeschaltet
werden.

12. Einstellung des gewünschten Spritzbildes

(Standard Sprühaufsatz)

WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.

Bei leicht gelöster Überwurfmutter (Abb. 6, 1) die Luftkappe (2) in die gewünschte
Spritzbild-Position drehen (Pfeil). Danach Überwurfmutter wieder festziehen.

Abb. 7 A = senkrechter Flachstrahl



für horizontalen Farbauftrag

Abb. 7 B = waagrechter Flachstrahl



für vertikalen Farbauftrag

Abb. 7 C = Rundstrahl



für Ecken und Kanten sowie schwer
zugängliche Flächen

D

10

W 570 Flexio

13. Einstellung der Materialmenge (Abb. 8)

Materialmenge durch Drehen der Regulierung am Abzugsbügel der Pistole festlegen.

weniger Materialmenge



gegen den Uhrzeigersinn drehen (-)

mehr Materialmenge



im Uhrzeigersinn drehen (+)

14. Einstellung der Luftmenge (Abb. 9)

i

Je nach Viskosität (Flüssigkeit) des zu versprühenden Materials und der
Beschaenheit des zu beschichtenden Objektes, kann es vorteilhaft sein
die Luftmenge zu variieren. Sehr dünnüssige Materialien (wie z.B. wässrige
Lasuren) müssen nicht mit der maximalen Luftmenge zerstäubt werden. Es
ist ratsam hier die Luftmenge zu reduzieren und dadurch den Sprühnebel zu
minimieren. Dies gilt auch für die Verwendung des Detail und Corner&Reach
Sprühaufsatzes (Zubehör).

Drehen Sie den Luftmengenregler (Ab. 9, 1) in die gewünschte Position.

dünnüssige Materialien



Wood & Metal

dicküssige Materialien (z.B. Innenwandfarbe)



Wall & Ceiling

15. Spritztechnik

i

Das Spritzergebnis hängt entscheidend davon ab, wie glatt und sauber die
Oberäche vor dem Spritzen ist. Deshalb die Oberäche sorgfältig vorbehandeln
und staubfrei halten.

•

Nicht zu spritzende Flächen abdecken.

•

Gewinde oder ähnliches am Spritzobjekt abdecken.

i

Wichtig: Am Rand der Spritzäche beginnen. Zuerst mit der
Sprühbewegung beginnen und dann den Abzugsbügel drücken.
Unterbrechungen innerhalb der Spritzäche vermeiden.

•

Die Spritzbewegung sollte nicht aus dem Handgelenk, sondern aus dem Arm
kommen. Somit bleibt während des Spritzvorgangs immer der gleiche Abstand
zwischen Spritzpistole und Fläche gewährleistet. Wählen Sie einen Abstand
von 5-15cm je nach gewünschter Spritzstrahlbreite. Bei der Verarbeitung von
Innenwandfarbe sollte der Abstand ca. 20-30 cm betragen.

Abb. 10 A/10 B: RICHTIG gleichmäßiger Abstand zum Objekt
Abb. 10 C: FALSCH ungleichmäßiger Abstand erzeugt ungleichmäßigen

Farbauftrag

•

Bewegen Sie die Spritzpistole gleichmäßig quer oder auf und ab, je nach
Spritzbildeinstellung.

D

11

W 570 Flexio

•

Eine gleichmäßige Spritzpistolenführung ergibt eine einheitliche Oberächenqualität.

i

Wichtig: Düse und Luftkappe während der
Benutzung regelmäßig abwischen, um ein
Verstopfen der Düse zu verhindern.

i

Sprühen Sie bei schlecht deckender Farbe oder stark saugendem
Untergrund im "Kreuzgang" (Abb. 11).

•

Innenwandfarbe in kräftigen Farbtönen mindesten zweimal auftragen (erste
Farbschicht zuerst trocknen lassen). Dadurch wird ein deckender Auftrag erreicht.

16. Arbeitsunterbrechung

•

Gerät ausschalten.

•

Bei längeren Pausen Behälter durch kurzes Aufdrehen und anschließendem
Verschließen entlüften.

•

Nach der Arbeitsunterbrechung Düsenönungen reinigen.

•

Beim Verarbeiten von 2-Komponenten Lacken, ist das Gerät sofort zu reinigen.

17. Außerbetriebnahme und Reinigung

Eine sachgemäße Reinigung ist Voraussetzung für den einwandfreien Betrieb des
Farbauftragsgerätes. Bei fehlender oder unsachgemäßer Reinigung werden keine
Garantieansprüche übernommen.

WARNUNG: Pistolen-Hinterteil niemals unter Wasser halten oder in
Flüssigkeit tauchen. Gehäuse nur mit getränktem Tuch reinigen.

1) Netzstecker ziehen. Bei längeren Pausen und nach Beendigung der Arbeit Behälter

entlüften. Dies kann durch kurzes aufdrehen und anschließendem verschließen
des Behälters oder durch Betätigung des Abzugsbügels und Ablassen der Farbe ins
Originalgebinde geschehen.

2)

Pistole teilen. Haken (Abb. 3 b “click”) leicht nach unten drücken.

Pistolen-Vorderteil und Pistolen-Hinterteil gegeneinander verdrehen und auseinander
nehmen.

3) Behälter abschrauben. Restlicher Beschichtungssto in Materialdose zurückleeren

4)

Behälter und Steigrohr mit Pinsel vorreinigen. Entlüftungsbohrung reinigen.

(Abb.12,1)

5)

Wasser bzw. Lösemittel in den Behälter einfüllen. Behälter anschrauben.

Verwenden Sie zur Reinigung keine brennbaren Materialien.

6) Pistole wieder zusammenbauen (Abb. 3).

D

12

W 570 Flexio

7)

Netzstecker einstecken, Gerät einschalten und Wasser bzw. Lösemittel in einen Behälter

oder ein Tuch spritzen.

8)

Den obigen Vorgang wiederholen, bis an der Düse klares Wasser bzw. Lösemittel

austritt.

9) Gerät ausschalten und Netzstecker ziehen.

10)

Pistole teilen. Haken (Abb. 3 b “click”) leicht nach unten drücken.
Pistolen-Vorderteil und Pistolen-Hinterteil gegeneinander verdrehen und auseinander
nehmen.

18. Reinigung Wall Extra I-Spray

Sprühaufsatz

1) Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.
ACHTUNG! Dichtungen, Membran und Düsen- oder Luftbohrungen der

Spritzpistole niemals mit spitzen metallischen Gegenständen reinigen.
Belüftungsschlauch und Membran sind nur bedingt lösemittelbeständig.
Nicht in Lösemittel einlegen sondern nur abwischen.

2)

Belüftungsschlauch (Abb. 13, 1) oben vom Pistolenkörper ziehen. Ventildeckel (2)

aufschrauben. Membran (3) entnehmen. Alle Teile sorgfältig reinigen.

3) Einstellring (Abb. 14, 1) vorsichtig von der Überwurfmutter (2) abziehen.

4)

Überwurfmutter (Abb. 14, 2) abschrauben, Luftkappe (3), Luftblende (4) und Düse

(5) abnehmen. Luftkappe, Luftblende, Düsendichtung (6) und Düse mit Pinsel und
Lösemittel bzw. Wasser reinigen.

5)

Spritzpistole und Behälter außen mit einem in Lösemittel bzw. Wasser getränktem

Tuch reinigen.

6) Teile wieder zusammenbauen (siehe “Zusammenbau”).

Zusammenbau

Gerät darf nur mit unversehrtem Membran (Abb. 13 , 3) betrieben werden.

1) Membran (Abb. 13 , 3) mit Stift nach oben auf das Unterteil des Ventils setzen. Siehe

hierzu auch Markierung auf dem Pistolenkörper.

2) Ventildeckel (Abb. 13 , 2) vorsichtig aufsetzen und zuschrauben.

3) Belüftungsschlauch (Abb. 13 , 1) auf Ventildeckel und auf Nippel am Pistolenkörper

stecken.

Achtung! Gerät niemals mit beschädigter oder fehlender Düsendichtung
betreiben. Bei fehlender oder beschädigter Düsendichtung kann Flüssigkeit
in das Gerät eindringen und dadurch das Risiko eines elektrischen Schlages
erhöhen.

4) Düsendichtung (Abb. 15, 6) über die Nadel (7) schieben, die Nut (Schlitz) muss dabei

zu Ihnen zeigen.

D

13

W 570 Flexio

5)

Düse (Abb. 15, 5) mit der Aussparung nach unten auf den Pistolenkörper stecken.

Achtung: Stellung der Nadel muss mit der Düsenönung übereinstimmen.
(Abb. 16)

6) Luftblende (Abb 17, 4) in Luftkappe (3) einsetzen. Beides auf Düse (5) aufsetzen und

mit Überwurfmutter (2) festziehen.

7)

Einstellring (Abb. 18, 1) so ausrichten, dass er in die beiden "Hörner" auf der Luftkappe
greift und der rote Einstellhebel auf dem Stift sitzt.

8)

Behälterdichtung von unten auf das Steigrohr stecken und bis über den Bund schieben,
dabei Behälterdichtung leicht drehen.

9) Steigrohr mit Behälterdichtung in Pistolenkörper stecken.

19. Reinigung Standard Sprühaufsatz

1) Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.
ACHTUNG! Dichtungen, Membran und Düsen- oder Luftbohrungen der

Spritzpistole niemals mit spitzen metallischen Gegenständen reinigen.
Belüftungsschlauch und Membran sind nur bedingt lösemittelbeständig.
Nicht in Lösemittel einlegen sondern nur abwischen.

2)

Ist der Belüftungsschlauch (Abb. 13, 1) innen verschmutz, diesen oben vom
Pistolenkörper abziehen. Ventildeckel (2) aufschrauben. Membran (3) entnehmen.
Alle Teile sorgfältig reinigen.

3)

Überwurfmutter abschrauben, Luftkappe und Düse abnehmen. Luftkappe,
Düsendichtung und Düse mit Pinsel und Lösemittel bzw. Wasser reinigen. (Abb.19)

4)

Spritzpistole und Behälter außen mit einem in Lösemittel bzw. Wasser getränktem
Tuch reinigen.

5) Teile wieder zusammenbauen (siehe “Zusammenbau”).

Zusammenbau

Gerät darf nur mit unversehrter Membran (Abb. 13, 3) betrieben werden.

1) Membran (Abb. 13, 3) mit Stift nach oben auf das Unterteil des Ventils setzen. Siehe

hierzu auch Markierung auf dem Pistolenkörper.

2) Ventildeckel (Abb. 13, 2) vorsichtig aufsetzen und zuschrauben.

3)

Belüftungsschlauch (Abb. 13, 1) auf Ventildeckel und auf Nippel am Pistolenkörper

stecken.

Achtung! Gerät niemals mit beschädigter oder fehlender Düsendichtung
betreiben. Bei fehlender oder beschädigter Düsendichtung kann Flüssigkeit
in das Gerät eindringen und dadurch das Risiko eines elektrischen Schlages
erhöhen.

4) Düsendichtung (Abb. 20, 1) über die Nadel (3) schieben, die Nut (Schlitz) muss dabei

zu Ihnen zeigen.

D

14

W 570 Flexio

5)

Düse (Abb. 20, 2) auf den Pistolenkörper stecken und durch Drehen die richtige Position

nden.

6) Luftkappe auf Düse stecken und mit Überwurfmutter festziehen.

7)

Behälterdichtung von unten auf das Steigrohr stecken und bis über den Bund schieben.

Dabei Behälterdichtung leicht drehen.

8) Steigrohr mit Behälterdichtung in Pistolenkörper stecken.

20. Wartung

Achtung! Gerät niemals ohne Luftlter betreiben, es könnte Schmutz
angesaugt werden und den Betrieb des Gerätes beeinflussen.
Überprüfen Sie den Luftlter nach jeder Benutzung auf Verschmutzung.
Vor dem Wechsel Netzstecker ziehen.

1) Luftlter Abdeckung mit Hilfe des Rührstabes önen. (Abb. 21)

2) Luftlter herausziehen und je nach Verschmutzung den Luftlter auswechseln.

3) Schieben Sie den neuen Luftlter zuerst in die Unterseite des Faches. (Abb. 22)

4)

Drücken Sie ihn anschließend vollständig in das Fach.
Um den Luftlter vollständig in das Fach zu drücken, empehlt sich die Benutzung
des Rührstabes.

Zum leichteren Montieren der Pistole, tragen Sie bitte nach dem Reinigen großzügig
Gleitfett (ist beigelegt) am O-Ring des Sprühaufsatzes (Abb. 23, 6 und Abb. 24, 5)
auf.

21. Ersatzteile

Ersatzteilliste Sprühaufsatz Wall Extra I-Spray (Abb. 23)

Pos. Benennung Best. Nr.

Sprühaufsatz Wall Extra I-Spray kpl. mit Behälter 1300 ml 2361 746
1 Einstellring Sprühstrahl 2353 697
2 Überwurfmutter 2353 698
3 Luftkappe 2363 208
4 Luftblende 2362 886
5 Düse 2328 908
6 Düsendichtung (2 Stk.) 2304 433
7 O-Ring Sprühaufsatz 2362 875
8 Belüftungsschlauch, Ventildeckel, Membran 2304 027
9 Steigrohr 2328 922

10 Behälterdichtung 2328 919
11 Behälter (1300 ml) mit Deckel (nur für Wall Extra I-Spray

Sprühaufsatz)

2305 155

D

15

W 570 Flexio

Ersatzteilliste Sprühaufsatz Standard (Abb. 24)

Pos. Benennung Best. Nr.

Sprühaufsatz Standard kpl. mit Behälter 800 ml 2361 730
1 Überwurfmutter 2362 873
2 Luftkappe 2362 877
3 Düse 2362 878
4 Düsendichtung 0417 706
5 O-Ring Sprühaufsatz 2362 875
6 Belüftungsschlauch, Ventildeckel, Membran 2304 027
7 Steigrohr 2362 876
8 Behälterdichtung 2323 039
9 Behälter (800 ml) mit Deckel 0413 909

Ersatzteilliste W 570 Flexio (Abb. 25)

Pos. Benennung Best. Nr.

1 Luftlter Abdeckung (links und rechts) 2335 172
2 Luftlter (2 Stk.) 2333 123
3 Rührstab 2304 419
4 Einfülltrichter (3 Stk.) 2304 028

Gleitfett (ohne Abb.) 2315 539

Ersatzteilbestellung

: 0180 5 59 24 637 (14 Cent/Min. aus dem deutschen Festnetz, Mobilfunk max.

42 Cent/ Min)

Email: [e-mail]

22. Zubehör

Das CLICK&PAINT SYSTEM bietet mit weiteren Sprühaufsätzen und Zubehör für jede
Arbeit das richtige Werkzeug.

Weitere Informationen zur WAGNER-Produktpalette rund ums Renovieren unter
www.wagner-group.com

D

16

W 570 Flexio

23. Behebung von Störungen

Störung Ursache Abhilfe

Kein
Beschichtungssto­austritt an der Düse

•

Düse verstopft

•

Steigrohr verstopft

•

Materialmengen-Einstellung
zu weit nach links gedreht (-)

•

Steigrohr lose

•

Kein Druckaufbau im Behälter

•

Entlüftungsbohrung
(Abb. 12, 1) verstopft

➞ Reinigen
➞ Reinigen
➞ Nach rechts drehen (+)

➞ Einstecken
➞ Behälter anziehen
➞ Reinigen

Beschichtungssto
tropft an der Düse
nach

•

Düse lose

•

Düse verschlissen

•

Düsendichtung fehlt oder
verschlissen

•

Beschichtungssto-Aufbau an
Luftkappe, Düse oder Nadel

➞ Anziehen
➞ Auswechseln
➞ Intakte Düsendichtung

einsetzen

➞ Reinigen

Zu grobe
Zerstäubung

•

Beschichtungssto zu
dicküssig

•

Materialmenge zu groß
Materialmengen-Einstell­schraube zu weit nach rechts
gedreht

•

Düse verunreinigt

•

Luftlter stark verschmutzt

•

Zu geringer Druckaufbau im
Behälter

•

Zu geringe Luftmenge

➞ Verdünnen

➞ Materialmengen-

Einstellschraube nach
links drehen (-)

➞ Reinigen
➞ Auswechseln
➞ Behälter anziehen

➞ Luftmenge erhöhen

(Stufe: Wall & Ceiling

)

Spritzstrahl pulsiert

•

Beschichtungssto im
Behälter geht zu Ende

•

Luftlter stark verschmutzt

•

Düsendichtung fehlt oder
verschlissen

➞ Nachfüllen

➞ Auswechseln
➞ Intakte Düsendichtung

einsetzen

Beschichtungssto­Läufer

•

Zuviel Beschichtungssto
aufgetragen

➞

Materialmengeneinstell­schraube nach links
drehen (-)

D

17

W 570 Flexio

Störung Ursache Abhilfe

Zuviel
Beschichtungssto­Nebel (Overspray)

•

Abstand zum Spritzobjekt zu
groß

•

Zuviel Beschichtungssto­Auftrag

•

Zu hohe Luftmenge

➞ Spritzabstand

verringern

➞

Materialmengeneinstell­schraube nach links
drehen (-)

➞ Luftmenge verringern

(Stufe: Wood & Metal

)

Farbstrahlbreite lässt
sich nicht einstellen

•

Einstellring nicht mit Stift auf
der Luftkappe verbunden

•

Luftblende verklebt

➞ Einstellring und Stift

verbinden

➞ Sprühkopf demontieren

und reinigen

Farbe im
Belüftungsschlauch

•

Membran verschmutzt

•

Membran defekt

➞ Membran reinigen
➞ Membran ersetzen

Schlechte Deckkraft
an der Wand

•

Sprühmaterial zu kalt

•

Stark saugender Untergrund
oder Farbe mit schlechter
Deckkraft

•

Abstand zu groß

➞ Sprühmaterial sollte

zuerst Zimmer­temperatur haben

➞ Im Kreuzgang sprühen

(Abb. 11)

➞ Näher ans Objekt

24. Technische Daten

Technische Daten

Max. Viskosität (Innenwandfarbe/Wall Extra
I-Spray Sprühaufsatz):

4000 mPas

Spannung: 230 V

~

, 50 Hz
Leistungsaufnahme: 630 W
Zerstäubungsleistung : 100 W (min), 200 W (max)
Max. Fördermenge (Innenwandfarbe/Wall Extra

I-Spray Sprühaufsatz):

500 ml/min
Schutzklasse I
Schalldruckpegel*: 74 dB (A); Unsicherheit K = 4 dB
Schallleistungspegel* 87 dB (A); Unsicherheit K = 4 dB
Schwingungspegel* < 2,5 m/s²; Unsicherheit K = 1,5 m/s²
Gewicht: 1,9 kg

* Gemessen nach EN 60745-1

D

18

W 570 Flexio

Information zum Schwingungspegel

Der angegeben Schwingungspegel ist nach einem genormten Prüfverfahren
gemessen worden und kann zum Vergleich von Elektrowerkzeugen verwendet werden.
Der Schwingungspegel dient auch zu einer einleitenden Einschätzung der
Schwingungsbelastung.

Achtung! Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung
des Elektrowerkzeuges vom Angabewert unterscheiden, abhängig von der Art und Weise,
in der das Elektrowerkzeug verwendet wird. Es ist notwendig, Sicherheitsmaßnahmen
zum Schutz der Bedienperson festzulegen, die auf einer Abschätzung der Aussetzung
während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des
Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug
abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung
läuft).

25. Umweltschutz

Das Gerät samt Zubehör und Verpackung sollte einer umweltgerechten
Wiederverwertung zugeführ t werden. Geben Sie das Gerät bei der Entsorgung nicht in
den Hausmüll. Unterstützen Sie den Umweltschutz und bringen Sie deshalb Ihr Gerät
zu einer örtlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel.
Farbreste und Lösungsmittel dürfen nicht in die Kanalisation, das Abusssystem
oder den Hausmüll geschüttet werden. Diese sind als Sondermüll separat zu
entsorgen. Beachten Sie dazu die Hinweise auf den Produktverpackungen.

26. Wichtiger Hinweis zur Produkthaftung!

Nach dem seit 01.10.1990 geltenden Produkthaftungsgesetz haftet der Hersteller für sein
Produkt bei Produktfehlern uneingeschränkt nur dann, wenn alle Teile vom Hersteller
stammen oder von diesem freigegeben wurden, die Geräte sachgemäß montiert und
betrieben werden. Bei Verwendung von fremdem Zubehör und Ersatzteilen kann die
Haftung ganz oder teilweise entfallen, wenn die Verwendung des fremden Zubehörs oder
der fremden Ersatzteile zu einem Produktfehler führt.

D

19

W 570 Flexio

3+1 Jahre Garantie

Die Garantie beträgt 3 Jahre, gerechnet vom Tag des Verkaufes (Kassenbon). Sie
verlängert sich um weitere 12 Monate, wenn das Gerät innerhalb von 4 Wochen nach
dem Kauf im Internet unter www.wagner-group.com/3plus1 registriert wird. Eine
Registrierung ist nur dann möglich, wenn der Käufer sich mit der Speicherung seiner
dort einzugebenden Daten einverstanden erklärt. Die Garantie umfasst und beschränkt
sich auf die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung
nicht einwandfreien Materials bei der Herstellung oder Montagefehler zurückzuführen
sind oder kostenlosen Ersatz der defekten Teile. Verwendung oder Inbetriebnahme,
sowie selbständig vorgenommene Montagen oder Reparaturen, die nicht in unserer
Bedienungsanleitung angegeben sind, schließen eine Garantieleistung aus. Dem
Verschleiß unterworfene Teile sind ebenfalls von der Garantie ausgeschlossen. Die
Garantieleistung schließt den gewerblichen Einsatz aus. Die Garantieleistung behalten
wir uns ausdrücklich vor. Die Garantie erlischt, wenn das Gerät von anderen Personen als
dem WAGNER Service - Personal geönet wurde. Transportschäden, Wartungsarbeiten
sowie Schäden und Störungen durch mangelhafte Wartungsarbeiten fallen, nicht
unter die Garantieleistungen. Der Nachweis über den Erwerb des Gerätes muss bei
Inanspruchnahme der Gewährleistung durch Vorlage des Originalbeleges geführt
werden. Soweit gesetzlich möglich, schließen wir jede Haftung für jegliche Personen,­Sach- oder Folgeschäden aus, insbesondere, wenn das Gerät anders als für den in
der Bedienungsanleitung angegebenen Verwendungszweck eingesetzt wurde, nicht
nach unserer Bedienungsanleitung in Betrieb genommen oder instandgesetzt oder
Reparaturen selbständig von einem Nichtfachmann ausgeführt wurden. Reparaturen
oder Instandsetzungsarbeiten, die weitergehen als in dieser Bedienungsanleitung
angegeben, behalten wir uns im Werk vor. Im Garantie- bzw. Reparaturfall wenden Sie
sich bitte an Ihre Verkaufsstelle.

Sehr geehrter WAGNER-Kunde,

unser Service-Zentrum bietet Ihnen die beste Unterstützung durch unsere Hotline,
die wir für Sie unter der Telefon Nummer 0180 5 59 24 637 (14 Cent/Min. aus dem
deutschen Festnetz, Mobilfunk max. 42 Cent/Min) geschaltet haben.
Unsere Experten garantieren Ihnen schnelle Hilfe und kompetente Auskunft. Sie geben
Tipps und Tricks zum Benutzen unserer Produkte.

Email: [e-mail]

GB

20

W 570 Flexio

Contents

1. Explanation of symbols used ...................................................21

2. General Safety Instructions ....................................................21

3. Safety Instructions for Spray Guns ..............................................24

4. Description/ Scope of delivery .................................................25

5. Field of application ............................................................ 25

6. Coating Materials Suitable for Use ..............................................25

7. Coating Materials Not Suitable for Use .......................................... 26

8. Preparation of the workplace (for interior wall paint) ............................ 26

9. Preparation of the Coating Material ............................................26

10. Start-up ...................................................................... 27

11. Selecting the Spray Setting (Wall Extra I-Spray spray attachment) .............. 27

12. Selecting the Spray Setting (Standard spray attachment) ...................... 28

13. Adjusting the Material Volume (Fig. 8) .........................................28

14. Setting the Amount of Air (Fig. 9) ..............................................28

15. Spray Technique .............................................................. 29

16. Interruption of Work .......................................................... 29

17. Taking Out of Operation and Cleaning .........................................30

18. Cleaning the Wall Extra I-Spray spray attachment .............................30

19. Cleaning the Standard spray attachment .....................................31

20. Maintenance ................................................................. 32

21. Spare Parts ...................................................................33

22. Accessories ................................................................... 34

23. Correction of Malfunctions ....................................................34

24. Technical Data ................................................................ 35

25. Environmental protection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Translation of the original operating instructions

MANY THANKS FOR PLACING YOUR TRUST IN US

We would like to congratulate you on purchasing this brand product from Wagner;
we are sure that you will enjoy working with it greatly.
Please read the Operating Manual carefully and observe the safety information
before starting the device. Store the Operating Manual in a safe place close to the
product in case it needs to be used by someone else.
We would be happy to be of assistance if you have any questions, suggestions or requests.
Please contact us via the phone number included on the back page or via our homepage,
www.wagner-group.com/service.

GB

21

W 570 Flexio

26. Important Note regarding Product Liability! ................................... 36

3+1 years guarantee ............................................................. 37

CE Declaration of Conformity ..................................................... 77

1. Explanation of symbols used

This symbol indicates a potential danger for you or for the device.
Under this symbol you can nd important information on how to
avoid injuries and damage to the device.

Danger of electrical shock

i

Indicates tips for use and other particularly useful information.

Devices and accessories marked with this symbol are suitable for
processing low-viscosity materials such as paints, glazes and wall
paints specically designed for this purpose.
If a material bears this logo, it is particularly well suited for use with
the relevant device.

Devices and accessories marked with this symbol are suitable for
processing high-viscosity materials such as e.g. interior wall paints
(dispersions and latex paints).
If a material bears this logo, it is particularly well suited for use with
the relevant device.

2. General Safety Instructions

WARNING! Read all safety notications and instructions. Failure to comply with the

safety notications and instructions provided may result in electric shock, re
and/or serious injury. Save all warnings and instructions for future reference.
The term "power tool" used below covers both mains-operated power tools (with
mains lead) and accumulator-operated power tools (without mains lead).

1. Safety at the workplace

a) Keep your workplace clean and well lit. Disorder or unlit workplaces may result in

accidents.

b) Never use the tool in hazardous areas that contain ammable liquids, gases

or dusts. Power tools generate sparks that can ignite the dust or vapors.

c) Keep children and other persons away when using the power tool. You can

lose control of the tool if you are distracted.

GB

22

W 570 Flexio

2. Electrical Safety

a) The tool plug must t into the socket. The plug may not be modied in any

form. Do not use adaptor plugs together with protective-earthed tools.
Unmodied plugs and suitable sockets reduce the risk of an electric shock.

b) Avoid physical contact with earthed surfaces such as pipes, heating

elements, stoves and refrigerators. The risk through electric shock increases if
your body is earthed.

c) Keep the equipment away from rain and moisture. The risk of an electric shock

increases if water penetrates electrical equipment.

d) Do not misuse the mains lead by carrying the tool by the lead, hanging it

from the lead or by pulling on the lead to remove the plug. Keep the lead
away from heat, oil, sharp edges or moving tool parts. Damaged or twisted

leads increase the risk of an electric shock.

e) If you work outdoors with a power tool, only use extension cables suitable

for outdoor use. The use of an extension lead that is suitable for outdoors reduces
the risk of an electric shock.

f) If you cannot avoid using the tool in a damp environment, use a residual

current operated circuit-breaker. Using a residual current operated circuit-breaker

avoids the risk of electric shock.

3. Safety of Persons

a) Be attentive. Pay attention to what you are doing and work sensibly with

a power tool. Do not use the tool if you are tired or under the inuence of
drugs, alcohol or medication. Just a moment of inattentiveness while using the
tool can lead to serious injuries.

b) Wear personal safety equipment and always wear safety goggles Wearing

personal protective equipment, such as dust mask, non-slip safety shoes, safety helm
or ear protection, depending on the type of power tools, reduces the risk of injury.

c) Avoid accidental starting-up. Make sure that the electric tool is switched o

before you connect it to the power supply, pick it up or carry it. Accidents can

occur if you carry the power tool while your nger is on the switch or if you connect
the power tool to the power supply which it is on.

d) Remove setting tools or wrenches before switching on the power tool. A tool

or wrench that is in a rotating tool part can lead to injuries.

GB

23

W 570 Flexio

e) Avoid an unnatural posture. Ensure that you are standing securely and

have your balance at all times. This ensures that you can control the tool better in

unexpected situations.

f) Wear suitable clothing. Do not wear wide clothing or jewellery. Keep your

hair, clothes and gloves away from moving parts. Loose clothing, jewellery or

long hair can be caught in moving parts.

4. Usage and treatment of the electric tool

a) Do not overload the tool. Use the power tool designed for the work that you

are doing. You work better and safer in the specied performance range if you use
the suitable power tool.

b) Do not use power tools whose switch is defective. A power tool that cannot be

switched on or o is dangerous and has to be repaired.

c) Remove the plug from the socket before carrying out tool settings, changing

accessories or putting the tool away. This precautionary measure prevents

unintentional starting of the tool.

d) Store unused power tools so that they are inaccessible to children. Do not

let persons use the tool who are not familiar with it or who have not read
these instructions. Power tools are dangerous when they are used by inexperienced
persons.

e) Take proper care of your tools. Check whether the moving parts

functiontrouble-free and do not jam, whether parts are broken or damaged
so that the tool function is impaired. Have damaged parts repaired before
using the tool. Many accidents have their origin in power tools that have been
maintained badly.

f) Use the power tool, accessories, insert tools, etc. in accordance with these

instructions and in a fashion specied for this special tool type. Take the
working conditions and the activity to be carried out into consideration. The

use of power tools for purposes other than the intended ones can lead to dangerous
situations.

5. Service

a) Have your tool repaired only by qualied specialist personnel and only with

original spare parts. This ensures that the tool safety is maintained.

b) If the supply cord is damaged, it must be replaced by the manufacturer or it’s

service agent or a similarly qualied person in order to avoid a safety hazard.

GB

24

W 570 Flexio

3. Safety Instructions for Spray Guns

•

Caution! Wear breathing equipment: Paint mist and solvent vapors are damaging to
health. Always wear breathing equipment and only work in well ventilated rooms or
using supplementary ventilating equipment. It is advisable to wear working clothing,
safety glasses, ear protection and gloves.

CAUTION: DANGER OF INJURY!

Never point the spray stream towards human beings or animals.

Sockets and plugs must be masked. Risk of an electric shock as a
consequence of sprayed material entering the socket!

Attention! Never operate the device if the nozzle seal is either
damaged or missing. If the nozzle seal is either missing or damaged
liquids can enter the device and increase the risk of an electric shock.
Check the nozzle seal before each use.

•

Do not use the spray guns to spray ammable substances.

•

The spray guns are not to be cleaned with ammable solvents.

•

Caution against dangers that can arise from the sprayed substance and observe the
text and information on the containers or the specications given by the substance
manufacturer.

•

Do not spray any liquid of unknown hazard potential.

•

The device may not be used in workplaces covered by the explosion-protection
regulations.

•

To avoid the hazard of explosion when spraying, provide for eective natural or
articial ventilation.

•

There must be no sources of ignition such as, for example, open res, smoke of lit
cigarettes, cigars and tobacco pipes, sparks, glowing wires, hot surfaces, etc. in the
vicinity during spraying.

•

When working with the W 570 indoors as well as outdoors ensure that no solvent
vapors are sucked in by the spray gun.

•

The spray gun is not a toy; children must therefore not be allowed to handle it or play
with it.

•

Before working on the spray gun remove the power plug from the socket.

•

Cover areas that are not to be sprayed. When working keep in mind that wind, for
example, may transport paint mist over great distances and cause damage.

•

Never open the device yourself in order to carry out repairs in the electrical system!

•

The units may only be used with a functional valve. If paints rises in the ventilating
hose (Fig. 1, item 14) do not operate the unit further! Dismantle and clean the
ventilating hose, valve and diaphragm and replace the diaphragm if necessary.

•

Do not lay the spray gun.
With original WAGNER accessories and spare parts, you have the guarantee that
all safety regulations are fullled.

GB

25

W 570 Flexio

4. Description/ Scope of delivery

Description/ Scope of delivery (Fig. 1)

1) Air cap 2) Nozzle

3) Spray jet adjustment ring 4) Union nut

5) Wall Extra I-Spray spray attachment 6) Trigger

7) Air volume control 8) Spray gun rear part

9) Air lter cover (right + left) 10) Material volume adjustment

11) Mains lead 12) Container

13) Valve 14) Ventilating hose

15) Stirring rod 16) Feed hopper (2 pcs.)

17) Practice poster 18) Replacement air lter (2 pcs.)

19) Standard spray attachment 20) Replacement nozzle seal*

21) Lubricating grease*

* This is inside the container: remove it before starting operations!

5. Field of application

Many dierent coating substances can be processed with the W 570.
A dierent spray attachment must be used, depending on the coating substance:

Coating Materials Spray attachment

Low-viscosity coating substances:
Water- and solvent-based paints, nishes,
primers, 2-component paints, clear
nishes, automotive nishes, staining
sealers and wood sealer-preservatives.
All coating materials with the red Perfect
Spray logo

Standard

Interior wall paint (dispersions and latex
paint)
All coating materials with the green
Perfect Spray logo

Wall Extra I-Spray

6. Coating Materials Suitable for Use

Interior wall paint (dispersions and latex paint)
Water- and solvent-based paints, nishes, primers, 2-component paints, clear nishes,
automotive nishes, staining sealers and wood sealer-preservatives.

GB

26

W 570 Flexio

7. Coating Materials Not Suitable for Use

Materials that contain highly abrasive components, plaster, facade paint, caustic solutions
and acidic coating substances. Flammable materials.

8. Preparation of the workplace (for interior wall paint)

Sockets and plugs must be masked. Risk of an electric shock as a
consequence of sprayed material entering the socket!
Mask all the areas and objects that are not to be spray painted, or
remove them from the work area. No liability is assumed for damage
due to overspray. Silicate paint corrodes glass and ceramic surfaces
upon contact! All such surfaces must therefore be completely covered.

i

Pay attention to the quality of the adhesive tape used.
Do not use excessively strong adhesive tape on wallpaper and painted
surfaces, in order to avoid damaging these surfaces when removing the
tape. Remove adhesive tape slowly and evenly; do not use jerky movements.
Do not leave adhesive tape on surfaces any longer than necessary, in order
to minimise the possibility of residues when removing.
Also observe the adhesive tape manufacturer's instructions.

9. Preparation of the Coating Material

•

Mix the material well in the original container. When using interior wall paint, an

agitator is recommended.

i

W 570 has been developed for use with all conventional paints in their undiluted
form. If the surface is smooth and the paint you are using is very thick and
gel-like, dilute it by 10%. Dilution can be necessary if the atomisation is
coarse or if the ow rate is too low even at the maximum setting.
Detailed information about the various materials and the maximum permitted
dilution can be found on the manufacturers' technical data sheets (e.g. available
on the Internet).

i

Spray material that is at least at room temperature provides a better spray
result.

GB

27

W 570 Flexio

10. Start-up

Before connecting to the mains supply, be sure that the supply voltage is identical with
the value given on the rating plate.

•

Unscrew the container from the spray gun.

•

Aligning suction tube. (Fig. 2)

If the suction tube is positioned correctly, the container contents can be sprayed without

almost any residue.

When working on lying objects: Turn the suction tube forwards. (Fig. 2 A)

Spraying work when working on overhead objects: Turn the suction tube rearwards.

(Fig. 2 B)

•

Place the container on a paper base and pour in the prepared coating substance with the

aid of the feed hopper included in the scope of supply (Fig. 1, 16). Screw the container

tightly onto the spray gun.

•

Connect the front part with the rear part of the gun (Fig. 3).

•

Put the machine down only on a level, clean surface. Otherwise the machine could tip

over!

•

Pull the trigger. The W 570 has a two-stage trigger. In the rst stage the turbine is started.

If the trigger guard is pressed further, the material is transported.

•

Adjust the spray setting on the spray gun.

i

The enclosed practice poster is ideal for familiarising yourself with
operation of the spray gun. After trying out the rst spray coatings, it
makes sense to test it further on cardboard or a similar surface in order
to nd out the right ow rate of paint and air for the best spray pattern.
Detailed information about these settings can be found in chapter 11-14.

11. Selecting the Spray Setting

(Wall Extra I-Spray spray attachment)

WARNING! Danger of injury! Never pull the trigger guard while adjusting
the air cap.

2 dierent spray jet shapes can be set by turning the adjustment ring (g. 4, 1)

Fig. 5 A = vertical at jet



for horizontal surfaces

Fig. 5 B = horizontal at jet



for vertical surfaces

Use the red adjustment lever to also switch between a wide (

)

and a narrow ( ) spray jet.

GB

28

W 570 Flexio

12. Selecting the Spray Setting

(Standard spray attachment)

WARNING! Danger of injury! Never pull the trigger guard while adjusting
the air cap.

With the union nut (g. 6, 1) slightly unscrewed, turn the air cap (2) to the desired
spraysetting position (arrow). Then tighten the union nut.

Fig. 7 A = vertical at jet



for horizontal surfaces

Fig. 7 B = horizontal at jet



for vertical surfaces

Fig. 7 C = circular jet



for corners, edges and hard-to-reach surfaces

13. Adjusting the Material Volume (Fig. 8)

Set the material volume by turning the regulator on the trigger guard of the spray gun.
lower material volume  turn anti-clockwise (-)
higher material volume  turn clockwise (+)

14. Setting the Amount of Air (Fig. 9)

i

Depending on the viscosity of the material to be sprayed and the nish of
the object to be coated, it may be advisable to vary the amount of air. Very
low viscosity materials, such as watery glazes do not have to be atomised
with the maximum amount of air. In this case it is advisable to reduce
the amount of air and thus minimize the spray vapour.
This also applies for the use of the Detail and Corner&Reach spray attachment
(accessory).

Turn the air quantity regulator (g. 9.1) to the required position.

thin paint



Wood & Metal

thick paint (e.g. interior wall paint)



Wall & Ceiling

GB

29

W 570 Flexio

15. Spray Technique

i

The spray result depends heavily on the smoothness and cleanliness of the
surface to be sprayed. Therefore the surface should be carefully prepared and
kept free of dust.

•

Cover all surfaces not to be sprayed.

•

Cover screw threads or similar parts of the target object.

i

Important: Start at the edge of the area to be sprayed. Start the spray
movement rst of all, and then press the trigger. Avoid interruptions
within the area to be sprayed.

•

The spray movement should come from the arm, not just from the wrist. This ensures that

a uniform distance is maintained between the spray gun and the spray surface during

the spray operation. Select a distance of 5 - 15 cm, depending on the desired spray jet

width. When you are using interior wall paint, the distance should be about 20-30 cm.

Fig. 10 A/ 10 B: CORRECT Even distance to the object.

Fig. 10 B:

INCORRECT An uneven distance will result in uneven paint

application.

•

Move the spray gun evenly cross-wise or up-and-down, depending on the spray

pattern setting.

•

An even movement of the spray gun results in an even surface quality.

i

Important: Wipe o the nozzle and air cap regularly
to make sure they do not get blocked.

i

"Cross spray" when using paint with a poor covering capacity or if the
surface is highly absorbent (Fig. 11).

•

Interior wall paint in strong colour shades should be applied at least twice (allow rst

paint coat to dry rst). This will ensure good coverage.

16. Interruption of Work

•

Turn the machine o.

•

During longer breaks, vent the container by briey opening and then closing it again.

•

Clean nozzle openings after an interruption in operation.

•

When processing 2-component varnishes, clean the device immediately.

GB

30

W 570 Flexio

17. Taking Out of Operation and Cleaning

Proper cleaning is the prerequisite for problem-free operation of the paint application
device. No warranty claims are accepted in case of improper or no cleaning.

Never hold the spray gun rear part under water or immerse it into liquids.
Clean the housing only with a moistened cloth.

1)

Unplug the power plug. Vent the container in case of longer breaks and after the work

has been terminated. This can be done by briey turning open and then closing the
container or by pulling the trigger guard and letting the paint into the original paint
container.

2)

Divide the spray gun. Press the hook (Fig. 3 b "click") slightly downwards. Turn the gun

front part and gun rear part against each other and take them apart.

3) Unscrew the container. Empty any remaining coating material back into the material

tin.

4)

Preclean the container and feed tube with a brush. Clean the ventilating bore

(Fig. 12, 1).

5)

Pour water or solvent into the container. Screw the container back on.

Do not use ammable materials for cleaning purposes.

6) Assemble the gun again (Fig. 3).

7)

Insert the power plug, turn on the machine and spray the water or solvent into a

container or a cloth.

8) Repeat the above procedure until the water or solvent emerging from the nozzle is

clear.

9) Turn o the machine and remove the plug.

10)

Divide the spray gun. Press the hook (Fig. 3 b "click") slightly downwards. Turn the gun
front part and gun rear part against each other and take them apart.

18. Cleaning the Wall Extra I-Spray

spray attachment

1) Screw of the container and empty it. Pull out the suction tub with container seal.
CAUTION! Never clean seals, diaphragm and nozzle or air holes of the spray gun with metal

objects.
The ventilation hose and diaphragm are only solvent-resistant to a limited
extent. Do not immerse in solvent, only wipe.

2) Pull the ventilating hose (Fig. 13, 1) at the top from the gun body. Screw o the valve

cover (2). Remove the diaphragm (3). Clean all the parts carefully.

3) Remove the adjustment ring (g. 14, 1) carefully from the union nut (2).

4) Unscrew the union nut (g. 14, 2) and remove the air cap (3), air screen (4), and nozzle

(5). Clean the air cap, air screen, nozzle seal (6) and nozzle with a brush and solvent or
water.

GB

31

W 570 Flexio

5)

Clean the outside of the spray gun and container with a cloth soaked in solvent or

water.

6) Assemble the parts again (see “Assembly”).

Assembly

The unit may only be operated with an integer diaphragm (Fig. 13, 3).

1) Place the diaphragm (Fig. 13, 3) with the pin facing upwards on the bottom section

of the valve. Also see the marking on the gun body.

2) Place on the valve cover (Fig. 13, 2) and screw it closed.

3) Place the ventilating hose (Fig. 13, 1) on the valve cover and on the nipple at the gun

body.

Attention! Never operate the device if the nozzle seal is either damaged or
missing. If the nozzle seal is either missing or damaged liquids can enter
the device and increase the risk of an electric shock.

4)

Push the nozzle seal (g. 15, 6) over the needle (7); the groove (slot) should point

towards you.

5)

Place the nozzle (g. 15, 5) on to the gun body with the recess facing downwards.

Attention: Position of needle must be congruent with the nozzle aperture. (Fig.16)

6) Put the air screen (g. 17, 4) in the air cap (3). Put both on the nozzle (5) and secure

with the union nut (2).

7) Adjust the setting ring (g. 18, 1) so that the two "horns" grip the air cap and the red

adjustment lever rests on the pin.

8) Place the container seal from below on the suction tube and slide it over the collar,

while turning the container seal slightly.

9) Insert the suction tube with container seal in the gun body.

19. Cleaning the Standard spray attachment

1) Screw of the container and empty it. Pull out the suction tub with container seal.
CAUTION! Never clean seals, diaphragm and nozzle or air holes of the spray gun with metal

objects.
The ventilation hose and diaphragm are only solvent-resistant to a limited
extent. Do not immerse in solvent, only wipe.

2) Pull the ventilating hose (Fig.13, 1) at the top from the gun body. Screw o the valve

cover (2). Remove the diaphragm (3). Clean all the parts carefully.

3) Unscrew the union nut and remove the air cap and nozzle. Clean the air cap, nozzle

seal and nozzle with a brush and solvent or water (Fig. 13).

4)

Clean the outside of the spray gun and container with a cloth soaked in solvent or

water.

5) Assemble the parts again (see “Assembly”).

GB

32

W 570 Flexio

Assembly

The unit may only be operated with an integer diaphragm (Fig. 13, 3).

1) Place the diaphragm (Fig. 13 ,3) with the pin facing upwards on the bottom section

of the valve. Also see the marking on the gun body.

2) Place on the valve cover (Fig. 13 ,2) and screw it closed.

3) Place the ventilating hose (Fig. 13, 1) on the valve cover and on the nipple at the gun

body.

Attention! Never operate the device if the nozzle seal is either damaged or
missing. If the nozzle seal is either missing or damaged liquids can enter
the device and increase the risk of an electric shock.

4)

Push the nozzle seal (g. 20, 1) over the needle (3); the groove (slot) should point
towards you.

5) Put the nozzle (g. 20, 2) onto the gun body and nd the correct position by turning it.

6) Put the air cap onto the nozzle and tighten it using the union nut.

7) Place the container seal from below on the suction tube and slide it over the collar,

while turning the container seal slightly.

8) Insert the suction tube with container seal in the gun body.

20. Maintenance

WARNING! Never operate the machine without the air filter;
dirt could be sucked in and interfere with the function of the
machine. Check the air filter after each use for contaminants.
Disconnect plug before changing parts.

1) Open the air lter lid with the help of the stirring rod. (Fig. 21)

2) Pull out the air lter and replace it if necessary, depending on how soiled it is.

3) First, push the new air lter into the bottom part of the compartment. (Fig. 22)

4)

Next push it completely into the compartment.
In order to push the air lter into the compartment completely, we recommend using
the stirring rod.

In order to mount the gun more easily apply lubricating grease (enclosed) liberally
to the O-ring at the gun front part. (Fig. 23, 6 and g. 24,5)

GB

33

W 570 Flexio

21. Spare Parts

Spare Parts List Wall Extra I-Spray spray attachment (Fig. 23)

Pos. Designation Order No.

Wall Extra I-Spray spray attachment complete with 1300 ml
container

2361 746

1 Spray jet adjustment ring 2353 697
2 Union nut 2353 698
3 Air cap 2363 208
4 Air screen 2362 886
5 Nozzle 2328 908
6 Nozzle seal (2 pcs.) 2304 433
7 O-ring of spray attachment 2362 875
8 Ventilating hose, valve cover, diaphragm 2304 027

9 Suction tube 2328 922
10 Container seal 2328 919
11 Container with cover 1300 ml (only for Wall Extra I-Spray spray

attachment)

2305 155

Spare Parts List Standard spray attachment (Fig. 24)

Pos. Designation Order No.

Standard spray attachment complete with 800 ml container 2361 730

AUS 2361 731
1 Union nut 2362 873
2 Air cap 2362 877

AUS 2361 747
3 Nozzle 2362 878
4 Nozzle seal 0417 706
5 O-ring of spray attachment 2362 875
6 Ventilating hose, valve cover, diaphragm 2304 027
7 Suction tube 2362 876
8 Container seal 2323 039
9 Container with cover 800 ml 0413 909

Spare Parts List W 570 (Fig. 25)

Pos. Benennung Best. Nr.

1 Air lter cover (right + left) 2335 172
2 Air lter set (2 pcs.) 2333 123
3 Stirring rod 2304 419
4 Feed hopper (3 pcs.) 2304 028

Lubricating grease (no g.) 2315 539

GB

34

W 570 Flexio

22. Accessories

The CLICK&PAINT SYSTEM with additional spray attachments and accessories oers
the right tool for each work.

Further information about the WAGNER range of products for renovating is available
under www.wagner-group.com

23. Correction of Malfunctions

Problem Cause Remedy

No coating material
emerges from the
nozzle

•

Nozzle clogged

•

Feed tube clogged

•

Material volume setting turned
too far to the left (-)

•

Feed tube loose

•

No pressure build-up in container

•

Ventilating bore (Fig. 12,1)
clogged

➞ Clean
➞ Clean
➞ Turn to the right (+)

➞ Insert
➞ Tighten container
➞ Clean

Coating material
drips from the
nozzle

•

Nozzle loose

•

Nozzle worn

•

Nozzle seal is missing or worn

•

Coating material assembly at air
cap, nozzle or needle

➞ Tighten
➞ Change
➞ Insert an intact nozzle

seal

➞ Clean

Atomisation too
coarse

•

Coating material too thick

•

Material volume too large
Material volume adjusting screw
turned too far to the right (+)

•

Nozzle contaminated

•

Air lter heavily soiled

•

Too little pressure build-up in
container

•

Amount of air too low

➞ Dilute

➞ Turn material volume

adjusting screw to the

left (-)
➞ Clean
➞ Change
➞ Tighten container
➞ Increase air quantity

(Level: Wall & Ceiling

)

Spray jet pulsates

•

Coating material in container
running out

•

Air lter heavily soiled

•

Nozzle seal is missing or worn

➞ Rell

➞ Change
➞ Insert an intact nozzle

seal

GB

35

W 570 Flexio

Problem Cause Remedy

Coating material
causes "paint tears"

•

Too much coating material
applied.

➞ Turn material volume

adjusting screw to the

left (-)

Too much fog of
coating material
(Overspray)

•

Distance to the object too large

•

Too much coating material
applied

•

Amount of air too high

➞ Reduce distance
➞ Turn material volume

adjusting screw to the

left (-)
➞ Decrease air quantity

(Level: Wood & Metal

)

Width of paint spray
cannot be adjusted

•

Adjustment ring is not connected
to the peg on the air cap

•

Air screen is clogged up

➞ Connect adjustment

ring and peg
➞ Disassemble and clean

Paint in the
ventilating hose

•

Diaphragm soiled

•

Diaphragm defective

➞ Clean the diaphragm
➞ Replace the diaphragm

Poor covering
capacity on the wall

•

Spray material is too cold

•

Highly absorbent surface or paint
with poor covering capacity

•

Distance too large

➞ The material you are

spraying should be at

room temperature
➞ Cross spray (Fig. 11)

➞ Closer to the object

24. Technical Data

Technical Data

Max. viscosity (Interior wall paint/Wall Extra
I-Spray spray attachment):

4000 mPas

Power source: 230 V

~

, 50 Hz / 240 V ~, 50 Hz
Power consumption: 630 W / 660 W
Atomizing output: 100 W (min), 200 W (max)
Max. ow rate (Interior wall paint/Wall Extra

I-Spray spray attachment):

500 ml/min

Protection Class: I
Sound pressure level*: 74 dB (A); Uncertainty K = 4 dB
Sound pressure output*: 87 dB (A); Uncertainty K = 4 dB
Oscillation level*: < 2.5 m/s²; Uncertainty K = 1.5 m/s²
Weight: 1.9 kg

* Measured in accordance with EN 60745-1

GB

36

W 570 Flexio

Information about the oscillation level

The specied oscillation level has been measured according to a standard test
procedure and can be used to compare against electric tools.
The oscillation level is also for determining an initial assessment of the vibrational
strain.

Attention! The vibration emission value can dier from the specied value when the
electric tool is actually in use, depending on how the electric tool is being used. It is
necessary to specify safety measures to protect the operating personnel. These measures
are based on an estimated shutdown during the actual conditions of use (all parts of the
operating cycle are taken into consideration here, for example periods when the electric
tool is switched o, and, when it is switched on but running without any load).

25. Environmental protection

The device and all accessories and packaging have to be recycled in an
environmentally friendly manner. Do not dispose of the appliance with
household waste. Support environmental protection by taking the appliance
to a local collection point or obtain information from a specialist retailer.
Leftover paint and solvents may not be emptied into drains, the sewage system
or disposed of as household rubbish. It has to be disposed of separately as
special waste. Please pay special attention to the instructions on the product
packaging.

26. Important Note regarding Product Liability!

According to an EU directive, the manufacturer is only liable without limitation for faults
in the product if all parts come from the manufacturer or have been approved by the
manufacturer and have been mounted to the device and are operated properly. If third­party accessories or spare parts are used, the manufacturer is exonerated wholly or partly
from his/her liability if use of the third-party accessories or spare parts have caused a
defect in the product.

GB

37

W 570 Flexio

3+1 years guarantee

The guarantee runs for three years, counting from the date of sale (sales slip). The
guarantee is extended by a further 12 months if the device is registered online within
4 weeks of the purchase at www.wagner-group.com/3plus1. Registration is only
possible if the buyer is in agreement with the data being stored that is entered during
registration. The guarantee covers and is restricted to free-of-charge rectication
of faults which are demonstrably attributable to the use of faulty materials in
manufacture, or assembly errors; or free-of-charge replacement of the defective parts.
The guarantee does not cover incorrect use or commissioning or tting or repair work
which is not stated in our operating instructions. Wearing parts are also excluded from
the guarantee. The guarantee excludes commercial use. We expressly reserve the right
to full the guarantee. The guarantee expires if the tool is opened up by persons other
than WAGNER service personnel. Transport damage, maintenance work and loss and
damage due to faulty maintenance work are not covered by the guarantee. Under
any guarantee claim, there must be proof of purchase of the tool through submission
of the original receipt. Wherever legally possible, we exclude all liability for injury,
damage or consequential loss, especially if the tool has been used for a purpose other
than that stated in the operating instructions, commissioned or repaired other than
in accordance with our operating instructions or if repairs are performed by someone
who is unqualied. We reserve the right to perform any repairs in excess of those
stated in our operating instructions. In case of guarantee or repair, please refer to your
point of sale.

GB

38

W 570 Flexio

Warning

If the supply cord of this appliance is
damaged, it must only be replaced by a
repair shop appointed by the manufacturer,
because special purpose tools are required.

The wires in this mains lead are coloured in
accordance with the following code:

green/yellow = earth

blue = neutral brown = live

As the colours of the wires in the mains
lead of this appliance may not correspond
with the coloured markings identiying the
terminals in your plug, proceed as follows:

•

The wire which is coloured green and yellow must be connected to the terminal in
the plug which is marked with the letter E or by the earth symbol or coloured green or
green and yellow.

•

The wire which is coloured blue must be connected to the terminal which is marked
with the letter N or coloured black.

•

The wire which is coloured brown must be connected to the terminal which is marked
with the letter L or coloured brown.

•

Should the moulded plug have to be replaced, never re-use the defective plug or
attempt to plug it into a dierent 13 A socket. This could result in an electric shock.

•

Should it be necessary to exchange the fuse in the plug only use fuses approved by
ASTA in accordance with BS 1362. Only 13 Amp fuses may be used.

•

To ensure that the fuse and fuse carrier are correctly mounted please observe the
provided markings or colour coding in the plug.

•

After changing the fuse, always make sure that the fuse carrier is correctly inserted.
Without the fuse carrier, it is not permissible to use the plug.

•

The correct fuses and fuse carriers are available from your local electrical supplies
stockist.

F

39

W 570 Flexio

Table des matières

1. Explication des symboles utilisés ...............................................40

2. Consignes générales de sécurité ............................................... 40

3. Consignes de sécurité pour pistolet électrique basse pression .................. 43

4. Description/ Étendue de la fourniture ..........................................44

5. Domaine d’utilisation ..........................................................45

6. Produits de revêtement applicables ............................................ 45

7. Produits de revêtement non applicables ........................................ 45

8. Préparation de la zone de travail (en cas de peinture murale intérieure) .......... 46

9. Préparation des produits de revêtement ........................................ 46

10. Mise en service ............................................................... 46

11. Réglage de la forme de jet désiré (Façade amovible Wall Extra I-Spray) ..........47

12. Réglage de la forme de jet désiré (Façade amovible Standard) .................48

13. Réglage du débit de produit (Fig. 8) ...........................................48

14. Réglage du débit d'air (Fig. 7, réf. 1) ...........................................48

15. Pulvérisation .................................................................49

16. Interruption de travail ........................................................ 49

17. Mise hors service et nettoyage ................................................50

18. Mise hors service et nettoyage (Façade amovible Wall Extra I-Spray) ............50

19. Mise hors service et nettoyage (Façade amovible Standard) .................... 51

20. Entretien ....................................................................52

21. Pièces de rechange .......................................................... 53

22. Accessoires ................................................................... 54

23. Elimination des défauts ....................................................... 54

24. Caractéristiques techniques ...................................................55

25. Protection de l’environnement ................................................ 56

Traduction du mode d'emploi original

MERCI DE VOTRE CONFIANCE

Nous vous félicitons pour l'acquisition de ce produit de la marque Wagner et
nous sommes convaincus qu'il vous apportera entièrement satisfaction.
Avant la mise en service, veuillez lire attentivement le manuel d'utilisation et observer
les consignes de sécurité. Veuillez conserver soigneusement le manuel d'utilisation
et joignez-le au produit si jamais vous cédez celui-ci.
Nous nous tenons volontiers à votre disposition pour toutes vos questions,
suggestions et souhaits au nº de téléphone indiqué au dos ou sur le site
www.wagner-group.com/service.

F

40

W 570 Flexio

1. Explication des symboles utilisés

Ce symbole attire l'attention sur un danger potentiel pour
vous-même ou pour l'appareil. Au-dessous de ce symbole,
vous trouverez des informations importantes visant à éviter les
blessures et les dommages sur l'appareil.

Danger de choc électrique

i

Caractérise des conseils d’utilisation et d’autres remarques
particulièrement utiles.

Les appareils et accessoires pourvus de ce symbole peuvent être
utilisés pour l'application de produits à consistance liquide, tels que
peintures, lasures et peintures murales spécialement adaptées à cet
eet. Les produits qui portent ce logo se prêtent particulièrement
bien à une application avec l'appareil correspondant.

Les appareils et accessoires pourvus de ce symbole peuvent être
utilisés pour l'application de produits à consistance épaisse, tels que
les peintures murales intérieures (en phase aqueuse ou solvantée).
Les produits qui portent ce logo se prêtent particulièrement bien à
une application avec l'appareil correspondant.

2. Consignes générales de sécurité

Attention! Lisez toutes les consignes de sécurité et indications. Le non-respect des

consignes de sécurité et des indications présentées peut entraîner des décharges
électriques, un incendie et/ou des blessures graves. Veuillez conserver

soigneusement le manuel d'utilisation et joignez-le au produit si jamais

vous cédez celui-ci. Le terme utilisé dans la suite d’"outils électriques" se

rapporte aux outils électriques fonctionnant sur le secteur (avec câble
d’alimentation) et aux outils électriques fonctionnant sur accus (sans câble
d’alimentation).

1. Sécurité du poste de travail

a) Maintenez votre zone de travail propre et veillez à ce qu'elle soit bien

éclairée. Le désordre et le manque d'éclairage des zones de travail peuvent être

sources d'accident.

26. Indication importante de responsabilité de produit! ...........................57

Durée de garantie: 3+1 ans ....................................................... 57

CE Déclaration de conformité .................................................... 77

F

41

W 570 Flexio

b) Ne travaillez pas avec l’appareil dans un environnement à risque

d’explosion, là où se trouvent des liquides, gaz ou poussières inammables.

Les outils électriques génèrent des étincelles, qui peuvent enammer la poussière ou
les vapeurs.

c) Maintenez les enfants et les autres personnes à distance pendant l’utilisation

de l’outil électrique. Si vous êtes distrait, vous risquez de perdre le contrôle de

l’appareil.

2. Sécurité électrique

a) La che mâle de l’appareil doit convenir pour la prise de courant. La che

mâle ne peut en aucune manière être modiée. N’utilisez pas d’adaptateur
en même temps que des appareils avec protection de terre. Une che mâle non

modiée et des prises de courant appropriées diminuent le risque de choc électrique.

b) Evitez le contact corporel avec des surfaces mises à la terre, telles que celles

de tuyaux, chauages, cuisinières et réfrigérateurs. Il existe un risque accru de

choc électrique lorsque votre corps est mis à la terre.

c) Maintenez l’appareil à l’écart de la pluie et de l’humidité. L’inltration d’eau

dans un appareil électrique augmente le risque de choc électrique.

d) N’utilisez pas le câble dans un autre but que celui auquel il est destiné,

notamment pour porter l’appareil, le suspendre ou pour tirer la che de la
prise de courant. Maintenez le câble à l’écart de la chaleur, de l’huile, des
arêtes vives ou de parties d’appareil en mouvement. Les câbles endommagés

ou emmêlés augmentent le risque de choc électrique.

e) Lorsque vous travaillez en extérieur, n'utilisez que des rallonges également

adaptées à une utilisation en extérieur. L’utilisation d’une rallonge appropriée

pour l’extérieur diminue le risque de choc électrique.

f) S'il n'est pas possible d'éviter l'utilisation de l'appareil dans un

environnement humide, ayez recours à un disjoncteur diérentiel.

Ceci évite le risque d'une décharge électrique.

3. Sécurité des personnes

a) Soyez attentif à ce que vous faites et faites preuve de bon sens lors de

l’utilisation d’un outil électrique. N’utilisez pas l’appareil si vous êtes fatigué
ou sous l’inuence de drogues, de l’alcool ou de médicaments. Un moment

d’inattention lors de l’utilisation de l’appareil peut provoquer des blessures sérieuses.

b) Portez un équipement de protection personnelle et toujours des lunettes

de sécurité. Le port d’un équipement de protection personnelle tel que masque

F

42

W 570 Flexio

antipoussière, chaussures de sécurité antidérapantes, casque de protection ou
protection auditive, selon la nature et l’utilisation de l’outil électrique, diminue le
risque de blessures.

c) Evitez toute mise en service intempestive de l’appareil. Assurez-vous que

l'outil électrique est arrêté, avant de le raccorder à l'alimentation électrique,
de le prendre ou de le porter. Si vous avez le doigt sur l’interrupteur de l’appareil

pendant son transport ou si vous raccordez l’appareil enclenché à l’alimentation
électrique, ceci peut conduire à des accidents.

d) Enlevez les outils de réglage raccordés avant de connecter l’appareil. Un outil

ou une clé qui se trouve dans une partie d’appareil en mouvement peut être source de
blessures.

e) Évitez une posture anormale. Veillez à une position stable et gardez à tout

moment l’équilibre. De la sorte, vous pourrez mieux maîtriser l’appareil en cas de

situation inattendue.

f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni

de bijoux. Maintenez les cheveux, les vêtements et les chaussures à l’écart
des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs

peuvent être saisis par des pièces en mouvement.

4. Emploi et entretien de l'outil électrique

a) Ne surchargez pas l’appareil. Utilisez l’outil électrique approprié pour votre

travail. Avec l’outil électrique approprié, vous travaillerez mieux et de manière plus

sûre dans la plage de puissance indiquée.

b) N’utilisez pas d’outil électrique dont l’interrupteur est défectueux. Un outil

électrique qui ne se laisse plus mettre en service et hors service est dangereux et doit
être réparé.

c) Tirez la che mâle de la prise de courant avant de procéder à des réglages sur

l’appareil, de changer des accessoires ou de ranger l’appareil. Cette mesure de

précaution empêche le démarrage intempestif de l’appareil.

d) Rangez les outils électriques non utilisés hors de portée des enfants. Ne

laissez aucune personne utiliser l’appareil si elle n’est pas familiarisée avec
celui-ci ou n’a pas lu ces instructions. Les outils électriques sont dangereux

lorsqu’ils sont utilisés par des personnes inexpérimentées.

e) Traitez l’appareil avec soin. Contrôlez si les éléments mobiles de l’appareil

fonctionnent correctement et se coincent pas, si des pièces sont cassées ou
endommagées au point d’entraver le fonctionnement de l’appareil. Faites
réparer les pièces endommagées avant d’utiliser l’appareil. De nombreux

accidents sont causés par des outils électriques mal entretenus.

F

43

W 570 Flexio

f) Utilisez l’outil électrique, les accessoires, les outils d’intervention etc.

conformément à ces instructions et de la manière prescrite pour ce type
particulier d’appareil. Tenez compte à cet eet des conditions de travail et
de l’activité à eectuer. L’utilisation d’outils électriques pour d’autres buts que les

applications prévues peut conduire à des situations dangereuses.

5. Maintenance

a) Faites réparer l’appareil uniquement par du personnel spécialisé qualié et

uniquement avec des pièces de rechange d’origine. Ceci garantira le maintien

de la sécurité de l’appareil.

b) Si le câble de raccordement au secteur ligne de raccordement secteur de

cet appareil est endommagée, il doit être remplacé par le fabricant ou son
service après-vente ou par une personne de qualication similaire, an
d'éviter tous dangers.

3. Consignes de sécurité pour pistolet électrique basse
pression

•

Attention! Porter une protection respiratoire: le brouillard de peinture et les vapeurs
de solvant sont nocifs pour la santé. Travailler uniquement dans des locaux bien
ventilés ou avec une ventilation articielle. Le port de vêtements de travail, de gants,
des protections pour les oreilles et un masque de protection respiratoire est vivement
recommandé.

ATTENTION: DANGER DE BLESSURES!
Ne pas diriger l'appareil sur les personnes et les animaux!

Coller obligatoirement les prises et les interrupteurs.
Danger de choc électrique en cas de pénétration du produit pulvérisé !

Attention ! L'appareil ne doit en aucun cas être utilisé lorsque le joint
de buse est endommagé ou qu'il manque. Lorsque le joint de buse est
endommagé ou qu'il manque, le risque de choc électrique est accru
par la possibilité d'inltration d'eau dans l'appareil.
Contrôlez le joint de buse avant chaque utilisation de l'appareil.

•

Ne pas pulvériser vers des produits inammables.

•

Ne pas nettoyer le pistolet avec des solvants inammables.

•

Veuillez vérier et suivre les instructions données sur le conditionnement de ces
produits ou les recommandations des fabricants de produits.

•

Ne pas pulvériser de liquides présentant un risque.

•

Ne pas utiliser le pistolet en ateliers et bureaux d'usines qui tombent sous le coup de
la loi de protection contre les explosions.

F

44

W 570 Flexio

•

Pendant la projection, toute source d'inammation est prohibée dans l'entourage,
comme par exemple des ammes, cigarettes allumées, étincelles, ls incandescents
ou surfaces chaudes.

•

Lors de travaux avec l'appareil W 570 dans des locaux ainsi qu'en extérieur, veiller à ce
que l'appareil n'aspire pas de vapeurs de solvants.

•

Le pistolet n'est pas un jouet. Ne pas laisser les enfants jouer avec l'appareil ou le
manipuler.

•

Avant tout travail sur le pistolet, débrancher l'appareil.

•

Recouvrir les surfaces à protéger avec du ruban de masquage et du papier journal.
Ne pas oublier qu'en cas de vent par exemple, les particules de peinture se déplacent
et peuvent causer des dégâts.

•

N'ouvrez jamais l'appareil vous-même pour eectuer des réparations dans le domaine
électrique!

•

L'appareil peut uniquement être exploité avec une vanne fonctionnelle. Ne plus

utiliser l'appareil si de la peinture monte dans le tube de dépressurisation
(Fig. 1, 14)! Démonter le tuyau exible de ventilation, la vanne et la membrane,

nettoyer et le cas échéant remplacer la membrane.

•

Poser le pistolet et son godet à plat, de manière stable.

Les accessoires et pièces de rechange de WAGNER remplissent l'ensemble des
prescriptions de sécurité.

4. Description/ Étendue de la fourniture

Description/ Étendue de la fourniture (Fig. 1)

1) Capot d'air 2) Buse

3) Bague de réglage du jet de pulvérisation 4) Ecrou-raccord

5) Façade amovible Wall Extra I-Spray 6) Pontet

7) Réglage du débit d'air 8) Partie arrière du pistolet pulvérisateur

9) Couvercle du ltre à air (droite + gauche) 10) Réglage de quantité

11) Câble réseau 12) Réservoir

13) Soupape 14) Tuyau exible de dépressurisation

15) Mélangeur-agitateur 16) Entonnoir (2 unités)

17) Poster d'entraînement 18) Filtre à air de rechange (2 unités)

19) Façade amovible Standard 20) Joint d'étanchéité de rechange de la
buse*

21) Graisse lubriante*

* Se trouve dans le récipient, à retirer avant la mise en service !

F

45

W 570 Flexio

5. Domaine d’utilisation

Le W 570 permet l'application d'une multitude de produits de revêtement.
Selon le produit de revêtement à appliquer, il faudra monter une autre façade
amovible:

Produits de revêtement Façade amovible

Produits de revêtement liquides
Peintures solvantées et / ou aqueuses,
laques, lasures, vernis, couches
primaires, peintures à 2 composants,
produits décapants, produits de
protection du bois et du métal, huiles.
Tous les produits de revêtement avec le
logo rouge Perfect Spray

Standard

Peintures murales intérieures (en phase
aqueuse ou solvantée)
Tous les produits de revêtement avec le
logo vert Perfect Spray

Wall Extra I-Spray

6. Produits de revêtement applicables

Peintures murales intérieures (en phase aqueuse ou solvantée)
Peintures solvantées et / ou aqueuses, laques, lasures, vernis, couches primaires, peintures
à 2 composants, produits décapants, produits de protection du bois et du métal, huiles.

7. Produits de revêtement non applicables

Produits renfermant des composants fortement abrasifs, enduits, peinture pour façades,
produits de revêtement acides et alcalins.
Produits de revêtement combustibles.

F

46

W 570 Flexio

8. Préparation de la zone de travail (en cas de peinture
murale intérieure)

Coller obligatoirement les prises et les interrupteurs.
Danger de choc électrique en cas de pénétration du produit pulvérisé !
Recouvrez toutes les surfaces et tous les objets que vous ne souhaitez
pas peindre ou retirez-les de la zone de travail. Le fabricant ne peut
être tenu responsable des dommages dû à des brouillards de peinture
(overspray). Certaines peintures contenant de la silice peuvent
endommager les surfaces en verre et en céramique! Il faut donc
absolument recouvrir complètement les surfaces concernées.

i

Veillez à la qualité de l'adhésif utilisé pour le masquage.
N'utilisez pas d'adhésif trop puissant sur les tapisseries et supports peints,
an d'éviter de les endommager lorsque vous le retirerez. Enlevez l'adhésif
en procédant lentement et régulièrement, jamais brusquement. Masquez
les surfaces juste le temps nécessaire, an de minimiser le risque d'y laisser
des traces d'adhésif quand vous l'enlèverez.
Respectez également les instructions du fabricant de l'adhésif.

9. Préparation des produits de revêtement

•

Mélangez soigneusement le produit dans le récipient d'origine. Un agitateur est
recommandé pour les peintures murales intérieures.

i

L'appareil W 570 a été conçu, an de pouvoir utiliser toutes les peintures
disponibles dans le commerce sans les diluer. En cas de supports lisses et de
peintures particulièrement visqueuses qui ressemblent à du gel, il faut diluer
celles-ci à 10 %. Une dilution peut être également nécessaire en cas de vaporisation
trop grossière ou d'un débit trop réduit malgré le réglage maximum.
Vous trouverez des informations détaillées sur les diérents produits et la
dilution maximale autorisée sur la che technique du fabricant de produits
(disponible par ex. sur Internet).

i

Si le produit à pulvériser est au moins à la température ambiante de la pièce,
on obtiendra un meilleur résultat de pulvérisation.

10. Mise en service

Avant le branchement au électrique, vérier que la tension du réseau corresponde bien
à celle indiquée sur la plaque signalétique.

•

Dévisser le réservoir du pistolet pulvérisateur.

•

Aligner le tuyau de montée (Fig. 2). Si la position du tube plongeur est correcte, le
contenu du godet peut être pulvérisé pratiquement sans reste. Pour les travaux sur les

F

47

W 570 Flexio

objets couchés: tourner le tube plongeur vers l'avant (Fig. 2 A). Travaux de pulvérisation
au-dessus de la tête: tourner le tube plongeur vers l'arrière. (Fig. 2 B)

•

Poser le godet à plat sur une feuille de papier et y verser le produit de revêtement préparé
en se servant de l'entonnoir fourni avec l'équipement (g. 1, 16). Ensuite, bien visser le
réservoir sur le pistolet.

•

Assembler les parties et arrière du pistolet (Fig. 3).

•

Ne déposer l'appareil que sur une surface plane et propre. L'appareil risque sinon de se
renverser!

•

Actionner la gâchette. L'appareil W 570 a une gâchette à 2 temps. Le premier cran démarre
la turbine. Lorsqu'on appuie plus fortement sur la gâchette, la peinture est pulvérisée.

•

Régler la forme du jet sur le pistolet.

i

Le poster d'entraînement joint à la fourniture est idéal pour se familiariser
avec l'utilisation du pistolet pulvérisateur. Une fois ces premiers essais
de pulvérisation eectués, il convient de réaliser un échantillon sur
du carton ou un support similaire, an de déterminer la quantité de
produit et d'air nécessaire pour optimiser le résultat de la pulvérisation.
Vous trouverez des informations détaillées sur ces réglages aux chapitres
11 -14 ci-après.

11. Réglage de la forme de jet désiré

(Façade amovible Wall Extra I-Spray)

AVERTISSEMENT! Danger de blessures! Ne jamais tirer le pointeau pendant
le réglage du capot d'air.

En tournant la bague de réglage (g. 4, 1), il est possible de régler 2 formes diérentes
de jet de pulvérisation.

Fig. 5 A = Jet vertical plat



pour appliquer de gauche à droite

Fig. 5 B = Jet horizontal plat



pour appliquer de haut en bas

Le levier de réglage permet en plus d'augmenter (

) ou de réduire ( )

la taille du jet de pulvérisation.

F

48

W 570 Flexio

12. Réglage de la forme de jet désiré

(Façade amovible Standard)

AVERTISSEMENT! Danger de blessures! Ne jamais tirer le pointeau pendant

le réglage du capot d'air.

L'écrou-raccord (g. 6, 1) étant légèrement serré, tourner le capot d'air (2) jusqu'à l'atteinte
de la position correspondant à la forme désirée du jet (èche). Resserrer ensuite l'écrou­raccord.

Fig. 7 A = Jet vertical plat



pour appliquer de gauche à droite

Fig. 7 B = Jet horizontal plat



pour appliquer de haut en bas

Fig. 7 C = Jet rond



pour les coins, les bords et les surfaces
dicilement accessibles

13. Réglage du débit de produit (Fig. 8)

Régler le débit de peinture en tournant la bague de réglage de la gâchette du pistolet.
moins de peinture  tourner dans le sens antihoraire (-)
plus de peinture  tourner dans le sens horaire (+)

14. Réglage du débit d'air (Fig. 7, réf. 1)

i

Selon la viscosité (uidité) de la peinture à pulvériser et la nature de l'objet à revêtir, il
peut être avantageux de faire varier le débit d'air. Les peintures très uides telles que
les lasures par exemple ne doivent pas être pulvérisées avec le débit d'air
maximal. Il est conseillé de réduire le débit d'air pour minimiser le brouillard
de peinture. Ceci vaut également pour l'utilisation de façade amovible Detail/
Corner&Reach (accessoires).

Tournez le régulateur de la quantité d'air (g. 9, 1) dans la position souhaitée.

Produits très liquides



Wood & Metal

Produits visqueux (par ex. peintures
murales intérieures)



Wall & Ceiling

F

49

W 570 Flexio

15. Pulvérisation

i

La forme du jet dépend largement de ce que la surface à traiter soit lisse et
propre. Préparer donc d'abord la surface et en éliminer la poussière.

•

Recouvrir les endroits devant rester protégés.

•

Recouvrir des letages et des parties similaires.

i

Commencer en eectuant le mouvement de pulvérisation, puis appuyer
sur la gâchette. Éviter les interruptions à l'intérieur de la surface à peindre
par pulvérisation.

•

Le mouvement de pulvérisation doit venir du bras et non pas du poignet. On garantit
ainsi que la distance entre le pistolet de pulvérisation et la surface reste toujours la
même pendant la pulvérisation. Sélectionnez une distance de 5 - 15 cm selon la largeur
de jet de pulvérisation désiré. Lors de l'application d'une peinture murale intérieure, la
distance doit être d'env. 20-30 cm.

Fig. 10 A/ 10 B: CORRECT Distance régulière à l'objet.
Fig. 10 C: FAUX Fort brouillard de peinture, qualité irrégulière de la surface.

•

Déplacez le pistolet pulvérisateur d'un mouvement transversal ou vertical régulier,
selon le réglage du schéma de pulvérisation.

•

On obtient une qualité de surface uniforme en guidant le pistolet régulièrement.

i

Important : essuyer régulièrement la buse et
le capuchon d'air au cours de l'utilisation, an
d'empêcher la buse de se boucher.

i

Si la peinture couvre mal ou que le support absorbe beaucoup, pulvérisez
"en croix" (g. 11).

•

Appliquer au moins deux couches pour les peintures murales intérieures de couleur
vive (laisser d'abord sécher la première couche de peinture). Ceci est nécessaire pour
que la peinture couvre bien.

16. Interruption de travail

•

Arrêter le pistolet.

•

Pour une interruption prolongée du travail, depressuriser le réservoir en le dévissant
brièvement et en le revissant ensuite.

•

Nettoyer les orices de la buse après avoir interrompu le travail.

•

En cas de mise en oeuvre de peintures à 2 composants, l'appareil doit immédiatement
être nettoyé.

F

50

W 570 Flexio

17. Mise hors service et nettoyage

Un nettoyage approprié est une des conditions du bon fonctionnement de votre
appareil d'application. Nous déclinons tout droit à la garantie en cas d'absence de
nettoyage ou de nettoyage inapproprié.

AVERTISSEMENT!

Ne jamais maintenir la partie arrière du pistolet dans
l'eau ni la plonger dans un liquide. Nettoyer le boîtier
uniquement avec un chion humide.

1) Tirer la che de la prise. En cas de pauses de longue durée et à la n du travail, ventiler

le godet. Ceci peut se faire en ouvrant brièvement et en refermant le réservoir ou en
actionnant la gâchette et en vidant la peinture dans l'emballage d'origine.

2)

Ouvrir le pistolet. Pousser légèrement le crochet (Fig. 3 b "clic") vers le bas. Faire

tourner la partie avant et la partie arrière du pistolet l'une par rapport à l'autre et les
désassembler.

3) Dévisser le réservoir. Vider les restes du produit dans la boîte.

4) Eectuer un nettoyage préalable du réservoir et du tube plongeur avec un pinceau.

Nettoyer l'orice de désaération (Fig. 12, 1).

5)

Remplir de l'eau ou du solvant dans le réservoir puis le revisser. N'utilisez aucun

matériau combustible pour le nettoyage.

6) Remonter le pistolet (Fig. 3).

7) Brancher la che dans la prise, enclencher l'appareil et pulvériser l'eau ou le solvant

dans un récipient ou sur un chion.

8)

Répéter ce processus jusqu'à ce qu'il sorte du solvant clair ou de l'eau claire de la

buse.

9) Mettre l'appareil hors service et tirer la che de la prise.

10)

Ouvrir le pistolet. Pousser légèrement le crochet (Fig. 3 b "clic") vers le bas. Faire
tourner la partie avant et la partie arrière du pistolet l'une par rapport à l'autre et les
désassembler.

18. Mise hors service et nettoyage

(Façade amovible Wall Extra I-Spray)

1) Dévisser le réservoir et le vider. Extraire le tube plongeur avec le joint de réservoir.

ATTENTION! Ne jamais nettoyer les joints d'étanchéité, la membrane et les buses ou les

trous pour l'air du pistolet de pulvérisation avec des objets métalliques
pointus ou des abrasifs.
Le tuyau d'aération et la membrane ne résistent aux solvants que sous
certaines conditions. Ne pas les plonger dans le solvant, mais les essuyer
simplement.

2) Tirer le tuyau exible de ventilation (Fig. 13, 1) du corps de pistolet en haut. Dévisser

le chapeau de vanne (2). Enlever la membrane (3). Nettoyer soigneusement toutes
les pièces.

3) Enlever la bague de réglage (g. 14, 1) avec précaution de l'écrou-raccord (2).

F

51

W 570 Flexio

4) Dévisser l'écrou-raccord (g. 14, 2). Enlever le capuchon d'air (3), la chicane d'air (4) et

la buse (5). Nettoyer le capuchon d’air, la chicane d'air , le joint de buse (6) et la buse
avec un pinceau et du solvant ou de l’eau.

5) Nettoyer l'extérieur du pistolet et du réservoir au moyen d'un torchon imbibé dans

du solvant ou dans l'eau.

6) Remonter le pistolet (voir "Assemblage").

Assemblage

L'appareil peut uniquement être exploité avec une membrane intacte (Fig. 13, 3).

1) Placer la membrane (Fig. 13, 3) avec la goupille vers le haut sur la partie inférieure de
la vanne. Voir également à ce sujet le marquage sur le corps de pistolet.

2) Placer avec prudence le chapeau de vanne (Fig. 13, 2) et visser.

3)

Insérer le tuyau de dépressurisation (Fig. 13, 1) sur le chapeau de vanne et sur le raccord
leté du corps de pistolet.

Attention ! L'appareil ne doit en aucun cas être utilisé lorsque le joint
de buse est endommagé ou qu'il manque. Lorsque le joint de buse est
endommagé ou qu'il manque, le risque de choc électrique est accru par
la possibilité d'inltration d'eau dans l'appareil.

4)

Pousser le joint de la buse (g. 15, 6) sur l'aiguille (7), la rainure (fente) devant être
tournée vers vous.

5) Encher la buse (g. 15, 5) sur le corps du pistolet avec l'encoche tournée vers le bas.

Attention : la position de l'aiguille doit concorder avec l'orice de la buse.
(Fig.16)

6) Placer la chicane d'air (g. 17, 4) dans le capuchon d'air (3). Disposer l'ensemble sur la
buse (5) et xer en serrant à fond l'écrou-raccord (2).

7) La bague de réglage (g. 18, 1) doit être orientée de manière à s'enclencher dans les
deux "cornes" du capuchon d'air et que le levier de réglage repose sur l'ergot.

8)

Insérer le joint de réservoir d'en bas sur le tube d'aspiration et le pousser jusqu'au
dessus du collet. Ce faisant, tourner légèrement le joint de réservoir.

9) Insérer le tube plongeur avec le joint de réservoir dans le corps de pistolet.

19. Mise hors service et nettoyage

(Façade amovible Standard)

1) Dévisser le godet et le vider. Extraire le tube d'aspiration avec le joint de godet.

ATTENTION! Ne jamais nettoyer les joints d'étanchéité, la membrane et les buses ou les

trous pour l'air du pistolet de pulvérisation avec des objets métalliques
pointus ou des abrasifs.
Le tuyau d'aération et la membrane ne résistent aux solvants que sous
certaines conditions. Ne pas les plonger dans le solvant, mais les essuyer
simplement.

F

52

W 570 Flexio

2) Tirer le tube de dépressurisation (Fig. 13, 1) du corps de pistolet en haut. Dévisser le

chapeau de vanne (2). Enlever la membrane (3). Nettoyer soigneusement toutes les
pièces.

3) Dévisser l'écrou-raccord. Nettoyer le capuchon d'air, le joint de buse et la buse avec

un pinceau et du solvant ou de l'eau. (Fig. 19)

4) Nettoyer l'extérieur du pistolet et du réservoir au moyen d'un torchon imbibé dans

du solvant ou dans l'eau.

5) Remonter le pistolet (voir “Assemblage”).

Assemblage

L'appareil peut uniquement être exploité avec une membrane intacte (Fig. 13, 3).

1) Placer la membrane (Fig. 13, 3) avec la goupille vers le haut sur la partie inférieure de
la vanne. Voir également à ce sujet le marquage sur le corps de pistolet.

2) Placer avec prudence le chapeau de vanne (Fig. 13, 2) et visser.

3)

Insérer le tuyau de dépressurisation (Fig. 13, 1) sur le chapeau de vanne et sur le raccord
leté du corps de pistolet.

Attention ! L'appareil ne doit en aucun cas être utilisé lorsque le joint
de buse est endommagé ou qu'il manque. Lorsque le joint de buse est
endommagé ou qu'il manque, le risque de choc électrique est accru par
la possibilité d'inltration d'eau dans l'appareil.

4)

Pousser le joint de la buse (g. 20, 1) sur l'aiguille (3), la rainure (fente) devant être
tournée vers vous.

5) Encher la buse (g. 20, 2) sur le corps de pistolet et trouver la position correcte par
rotation.

6) Encher le capuchon d'air sur la buse et le serrer avec l'écrou-raccord.

7)

Insérer le joint de réservoir d'en bas sur le tube d'aspiration et le pousser jusqu'au
dessus du collet. Ce faisant, tourner légèrement le joint de réservoir.

8) Insérer le tube plongeur avec le joint de réservoir dans le corps de pistolet.

20. Entretien

AVERTISSEMENT!

Ne jamais faire marcher le pistolet sans le ltre à air. Il risquerait
d'aspirer des poussières et son fonctionnement en serait
compromis. Vériez l'encrassement du ltre à air après chaque
utilisation. Débrancher la che de contact avant d'eectuer un
remplacement.

1) Ouvrir le couvercle du ltre à air à l'aide du mélangeur-agitateur. (Fig. 21)

2) Extraire le ltre à air et le remplacer en fonction de son encrassement.

3) Insérez d'abord le nouveau ltre à air en bas du compartiment. (Fig. 22)

4)

Poussez-le ensuite complètement dans le compartiment.
An de pousser complètement le ltre à air dans le compartiment, il est recommandé
d'utiliser le mélangeur-agitateur.

An de faciliter le montage du pistolet, veuillez appliquer généreusement de la

F

53

W 570 Flexio

graisse lubriante (fournie) sur le joint torique à la partir avant du pistolet après le
nettoyage (Fig. 23, 6 et g. 24, 5).

21. Pièces de rechange

Liste des pièces de rechange

Façade amovible Wall Extra I-Spray (Fig. 23)

Poste Désignation N° de cde.

Façade amovible Wall Extra I-Spray cpl. avec godet 1300 ml 2361 746
1 Bague de réglage du jet de pulvérisation 2353 697
2 Ecrou-raccord 2353 698
3 Capot d'air 2363 208
4 Chicane d'air 2362 886
5 Buse 2328 908
6 Joint de buse (2 unités) 2304 433
7 Joint torique de la façade amovible 2362 875
8 Tuyau de dépressurisation, chapeau de vanne, membrane 2304 027
9 Tuyau de montée 2328 922

10 Joint du réservoir 2328 919
11 Godet (1300 ml) avec couvercle 2305 155

Liste des pièces de rechange Façade amovible Standard (Fig. 24)

Poste Désignation N° de cde.

Façade amovible Standard cpl. avec godet 800 ml 2361 730
1 Ecrou-raccord 2362 873
2 Capot d'air 2362 877
3 Buse 2362 878
4 Joint de buse 0417 706
5 Joint torique de la façade amovible 2362 875
6 Tuyau de dépressurisation, chapeau de vanne, membrane 2304 027
7 Tuyau de montée 2362 876
8 Joint du réservoir 2323 039
9 Godet (800 ml) avec couvercle 0413 909

Liste des pièces de rechange W 570 (Fig. 25)

Poste Désignation N° de cde.

1 Couvercle du ltre à air (à droite + à gauche) 2335 172
2 Filtre à air set (2 unités) 2333 123
3 Mélangeur-agitateur 2304 419
4 Entonnoir (3 unités) 2304 028

F

54

W 570 Flexio

Liste des pièces de rechange W 570 (Fig. 25)

Graisse lubriante (sans g.) 2315 539

22. Accessoires

Le système Click & Paint avec ses façades amovibles supplémentaires et ses
accessoires, propose un outil adapté pour chaque application.
Vous trouverez des informations complémentaires sur la gamme de produits
WAGNER concernant la rénovation et la décoration sous www.wagner-group.com

23. Elimination des défauts

Problème Cause Mesure

Il ne sort pas de
produit de la buse

•

Buse colmatée

•

Tube de montée colmatée

•

Réglage du débit de peinture
tourné trop loin vers la gauche (-)

•

Tube de montée desserré

•

Pas d'établissement de pression
dans le réservoir

•

L'orice de désaération (Fig. 12,1)
colmatée

➞ La nettoyer
➞ Le nettoyer
➞ Tourner vers la droite (+)

➞ Le resserrer
➞ Serrer le réservoir

➞ Le nettoyer

Le produit forme
des gouttelettes
sur la buse

•

Buse desserrée

•

Buse usée

•

Joint de buse manquant ou usé

•

Accumulation de produit de
revêtement sur le capuchon d'air,
la buse ou l'aiguille

➞ La serrer
➞ La remplacer
➞ Installer un joint de buse

intact

➞ Les nettoyer

Pulvérisation trop
grossière

•

Produit de revêtement trop
visqueux

•

Flux de produit trop élevé
Vis de réglage du débit de
peinture tournée trop loin vers la
droite (+)

•

Buse encrassée

•

Filtre à air fortement colmaté

•

Etablissement de pression dans
le réservoir trop faible

•

Débit d'air trop faible

➞ Le diluer

➞ Tourner la vis de réglage

du débit de peinture vers
la gauche (-)

➞ La nettoyer
➞ Le remplacer
➞ Serrer le réservoir

➞ Augmenter la quantité

d'air (niveau : Wall &
Ceiling )

F

55

W 570 Flexio

Problème Cause Mesure

Pulsation du jet

•

La quantité de produit dans le
réservoir touche à sa n

•

Filtre à air fortement colmatè

•

Joint de buse manquant ou usé

➞ Le remplir

➞ Le remplacer
➞ Installer un joint de buse

intact

Ecoulement
de produit de
revêtement

•

Apport excessif de produit ➞ Tourner la vis de réglage

du débit de peinture vers
la gauche(-)

Brouillard
de produit
trop intense
(Overspray)

•

Trop grande distance de l'objet

•

Apport excessif de produit

•

Débit d'air trop important

➞ Réduire la distance
➞ Tourner la vis de réglage

du débit de peinture vers
la gauche (-)

➞ Diminuer la quantité d'air

(niveau : Wood & Metal

)

On ne parvient
pas à régler la
largeur du jet de
pulvérisation

•

La bague de réglage n'est pas
reliée au téton du capuchon à air

•

Chicane d'air engluée

➞ Relier la bague de réglage

au téton

➞ Démonter et nettoyer la

tête de pulvérisation

Peinture dans
le tube de
dépressurisation

•

Membrane encrassée

•

Membrane défectueuse

➞ Nettoyer la membrane
➞ Remplacer la membrane

Mauvais pouvoir
couvrant sur le
mur

•

Produit à pulvériser trop froid

•

Support fortement absorbant ou
mauvais pouvoir couvrant de la
peinture

•

Trop loin de l'objet à peindre

➞ Le produit à pulvériser

doit d'abord être à la
température ambiante

➞ Pulvériser en croix

(g. 11)

➞ Se rapprocher de l'objet à

peindre

24. Caractéristiques techniques

Caractéristiques techniques

Viscosité max. (Façade amovible Wall Extra
I-Spray):

4000 mPas

Tension: 230 V

~

, 50 Hz
Puissance consommée 630 W
Puissance de pulvérisation 100 W (min), 200 W (max)

F

56

W 570 Flexio

Caractéristiques techniques

Débit produit max. (Façade amovible Wall Extra
I-Spray):

500 ml/min
Classe de protection: I
Niveau de pression sonore* 74 dB (A); Incertitude K = 4 dB
Niveau sonore en fonction* 87 dB (A); Incertitude K = 4 dB
Niveau de vibrations* < 2,5 m/s²; Incertitude K = 1,5 m/s²
Poids: 1,9 kg

* Mesure eectuée en conformité avec EN 60745-1

Information relative au niveau de vibrations

Le niveau de vibrations indiqué a été mesuré selon une méthode standardisée de contrôle
et peut être utilisé pour comparer les outils électriques.

Le niveau de vibrations sert également à eectuer une première estimation de l'exposition
aux vibrations.

Attention ! La valeur d'émission vibratoire peut diérer de la valeur indiquée pendant
l'utilisation eective de l'outil électrique, en fonction de la manière dont celui-ci est employé.
Il est nécessaire de déterminer les précautions à prendre pour protéger l'utilisateur ; celles­ci reposent sur une estimation de l'exposition dans les conditions eectives d'utilisation
(il faut alors tenir compte de toutes les phases du cycle de fonctionnement, par ex. les
périodes où l'outil électrique est arrêté et celles où il est certes en marche, mais où il n'est
pas sollicité).

25. Protection de l’environnement

L'appareil, y compris ses accessoires et son emballage, doit être recyclé dans le
respect de l'environnement. Ne pas jeter l'appareil dans les ordures ménagères.
Protégez l'environnement et amener dès lors l'appareil à un point de recyclage
local ou renseignezvous auprès de votre commerçant spécialisé. Les résidus
de peinture et de solvant ne doivent pas être versés dans les égouts, le réseau
d'évacuation ou les ordures ménagères. Ils doivent être traités à part en tant que
déchets spéciaux. Tenez compte à ce sujet des indications sur les emballages
des produits.

F

57

W 570 Flexio

26. Indication importante de responsabilité de produit!

En vertu d’un décret de l’Union européenne, si le produit est défectueux, la responsabilité
du fabricant n’est engagée sans restriction que si toutes les pièces utilisées sont des pièces
d’origine ou des pièces autorisées par le fabricant et si les appareils ont été montés et
utilisés de manière appropriée. Le fabricant est partiellement ou intégralement dégagé
de sa responsabilité s’il est établi que le défaut du produit est dû à l’utilisation de pièces
de rechange et/ou d’accessoires tiers.

Durée de garantie: 3+1 ans

La durée de garantie s'élève à 3 ans, à compter de la date de la vente (bon de caisse).
La garantie est prolongée de 12 mois supplémentaires lorsque l’appareil est enregis­tré sur le site Internet www.wagner-group.com/3plus1 dans les 4 semaines suivant
son achat. L’enregistrement n’est possible que si l’acheteur a accepté la mémorisa­tion des données qu’il saisit sur ce site. La garantie comprend et est limitée à l'élimi­nation gratuite des défauts dus à un vice de matériel ou de fabrication, ou à un rem­placement gratuit des pièces défectueuses. L'utilisation ou la mise en service, ainsi
que des montages ou réparations effectués et qui ne figurent pas dans nos instruc­tions de service, excluent toute responsabilité. Il en va de même pour des pièces as­sujetties à l'usure. La garantie ne s'étend pas sur l'utilisation commerciale. Nous nous
réservons formellement la fourniture de la garantie. La garantie est exclue si l'appa­reil a été ouvert par des personnes ne faisant pas partie du personnel de service de
WAGNER. Des dommages de transport, des travaux d'entretien ainsi que des dom­mages et dérangements dus à des travaux d'entretien non appropriés ne sont pas
couverts par la garantie. Le recours à la garantie ne pourra se faire que contre présen­tation du bon de caisse. Dans la mesure stipulée par la loi, il est exclu toute responsa­bilité pour des dommages corporels, matériels ou consécutifs, notamment si l'appa­reil a été utilisé à des fins non prévues dans les instructions de service, si la mise en
service et les réparations n'ont pas été exécutées conformément aux instructions de
service ou si des réparations ont été effectuées par une personne non spécialisée.
Nous nous réservons l'exécution à l'usine des réparations allant au delà de ce qui est
décrit dans les instructions de service. Merci de vous-adressez dans la garantie ou un
cas de réparation à votre point de vente.

NL

58

W 570 Flexio

Inhoudsopgave

1. Uitleg van de gebruikte symbolen .............................................. 59

2. Algemene veiligheidsaanwijzingen .............................................59

3. Veiligheidsaanwijzingen voor spuitpistolen ..................................... 62

4. Beschrijving/ Leveringsomvang ................................................63

5. Toepassingsbereik ............................................................. 64

6. Verwerkbare materialen ........................................................ 64

7. Niet-verwerkbare materialen ................................................... 64

8. Voorbereiding van de werkplek (bij binnenwandverf) ........................... 64

9. Voorbereiden van het materiaal ................................................65

10. Inbedrijfstelling .............................................................. 65

11. Instelling van de gewenste spuitstraalvorm (Wall Extra I-Spray spuitopzet) ..... 66

12. Instelling van de gewenste spuitstraalvorm (Standard spuitopzet) .............66

13. Instelling van de materiaalhoeveelheid (Afb. 8) ................................ 67

14. Instelling van de luchthoeveelheid (Afb. 9) .................................... 67

15. Spuittechniek ................................................................67

16. Werkonderbreking ...........................................................68

17. Buiten bedrijf stellen en reinigen .............................................. 68

18. Buiten bedrijf stellen en reinigen (Wall Extra I-Spray spuitopzet) ................69

19. Buiten bedrijf stellen en reinigen (Standard spuitopzet) ........................ 70

20. Onderhoud ..................................................................71

21. Reserveonderdelenlijst .......................................................71

22. Accessoires ................................................................... 72

23. Verhelpen van storingen ...................................................... 72

24. Technische gegevens .........................................................74

25. Milieu ........................................................................ 75

26. Belangrijke aanwijzing m.b.t. productaansprakelijkheid! ....................... 75

3+1 jaar garantie ................................................................. 76

Vertaling van de originele gebruiksaanwijzing

HARTELIJK DANK VOOR UW VERTROUWEN

Wij feliciteren u met de aankoop van dit merkproduct van Wagner en zijn ervan
overtuigd, dat u er veel plezier van zult hebben.
Lees voor inbedrijfname de bedieningshandleiding aandachtig door en neem de
veiligheidsaanwijzingen in acht. Bewaar de bedieningshandleiding zorgvuldig en houd
deze bij het product, als u dit eens zou doorgeven.
Voor vragen, suggesties en wensen staan wij graag voor u klaar via de website www.

wagner-group.com/service.

NL

59

W 570 Flexio

CE Conformiteitsverklaring .......................................................77

1. Uitleg van de gebruikte symbolen

Dit symbool duidt op een potentieel gevaar voor u, resp. het
apparaat. Onder dit symbool vindt u belangrijke informatie over
het vermijden van letsel en schade op het apparaat.

Gevaar voor een elektrische schok

i

Duidt toepassingstips en andere bijzonder nuttige aanwijzingen
aan.

Met dit symbool aangeduide apparaten en accessoires zijn
geschikt voor de verwerking van dunvloeibare materialen zoals
bijvoorbeeld lak, lazuurverf en speciaal daarop ingestelde muurverf.
Als het materiaal dit logo heeft is het bijzonder goed geschikt voor
het gebruik met het overeenkomstige apparaat.

Met dit symbool aangeduide apparaten en accessoires zijn
geschikt voor de verwerking van dikvloeibare materialen
zoals bijvoorbeeld binnenwandverf (dispersies en latexverf).
Als het materiaal dit logo heeft is het bijzonder goed geschikt voor
het gebruik met het overeenkomstige apparaat.

2. Algemene veiligheidsaanwijzingen

Waarschuwing! Lees alle veiligheidstips en instructies. Door het niet in acht nemen van

de veiligheidstips en de vermelde instructies kunnen er een elektrische schok,
brand en/of ernstige verwondingen optreden. Bewaar de

bedieningshandleiding zorgvuldig en houd deze bij het product, als u
dit eens zou doorgeven. Met het hieronder gebruikte begrip "elektrisch

gereedschap" wordt zowel elektrisch gereedschap op netvoeding (met
netkabel) bedoeld als oplaadbaar elektrisch gereedschap (zonder netkabel).

1. Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Wanorde en niet verlichte

werkplekken kunnen tot ongevallen leiden.

b) Gebruik het apparaat niet in een explosiegevaarlijke omgeving met

brandbare vloeistoen, gassen of stof. Elektrisch gereedschap wekt vonken op

die stof of dampen kunnen ontsteken.

c) Houd kinderen en andere personen tijdens het gebruik van elektrisch

gereedschap op afstand. Wanneer u wordt afgeleid, kunt u de controle over het

NL

60

W 570 Flexio

apparaat verliezen.

2. Elektrische veiligheid

a) De netstekker van het apparaat moet passen in de wandcontactdoos.

De stekker mag op geen enkele manier worden gewijzigd. Gebruik geen
stekkeradapter voor geaarde apparaten. Ongewijzigde stekkers en passende

wandcontactdozen verminderen het risico van elektrische schokken.

b) Voorkom contact van uw lichaam met geaarde oppervlakken van b.v.

buizen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op

elektrische schokken wanneer uw lichaam is geaard.

c) Houd het apparaat uit de regen en breng het niet in contact met water. In

en elektrisch apparaat binnendringend water verhoogd het risico van elektrische
schokken.

d) Gebruik de netkabel niet voor andere doeleinden, b.v. om het apparaat

aan te dragen, op te hangen of om de stekker uit de wandcontactdoos
te trekken. Houd de kabel verwijderd van warmtebronnen, olie, scherpe
randen of bewegende delen van apparaten. Beschadigde kabels en kabels die in

de war zijn verhogen het risico van elektrische schokken.

e) Als u met elektrisch gereedschap buiten werkt, gebruik dan uitsluitend

verlengsnoeren die ook voor buiten geschikt zijn. Het gebruik van voor

buitengebruik geschikte verlengkabels vermindert het risico van elektrische schokken.

f) Als het gebruik van het apparaat in een vochtige omgeving niet valt

te vermijden, gebruik dan een aardlekschakelaar. Het gebruik van een

aardlekschakelaar voorkomt het risico van een elektrische schok.

3. Veiligheid van personen

a) Wees alert, let op wat u doet en gebruik uw gezond verstand bij het werken

met elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent
of onder de invloed bent van drugs, alcohol of medicijnen. Eén moment van

onachtzaamheid tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.

b) Gebruik persoonlijke beschermingsmiddelen en draag altijd een

veiligheidsbril. Het gebruik van persoonlijke beschermingsmiddelen, zoals

stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming,
afhankelijk van type en gebruik van het elektrisch gereedschap, vermindert het risico
van letsel.

c) Voorkom onbedoeld starten van het gereedschap. Overtuig u ervan, dat het

elektrische gereedschap is uitgeschakeld voordat u het op de stroomtoevoer
aansluit, het oppakt of draagt. Wanneer u tijdens het dragen van het apparaat

NL

61

W 570 Flexio

een vinger op de schakelaar houdt of het apparaat ingeschakeld op de netvoeding
aansluit, kan dit leiden tot ongevallen.

d) Verwijder afstelgereedschap of moersleutels voordat u het apparaat

inschakelt. Gereedschap of een moersleutel die zich in een draaiend deel van het

apparaat bevindt, kan leiden tot letsel.

e) Vermijd een abnormale lichaamshouding. Zorg voor een goede houding en

bewaar op elk moment uw evenwicht. Dan kunt u het apparaat in onverwachte

situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen loszittende kleding of sierraden. Houd

haren, kleding en handschoenen verwijderd van bewegende delen. Loszittende
kleding, sierraden of lange haren kunnen door bewegende delen worden gegrepen.

4. Gebruik en behandeling van het elektrische gereedschap

a) Zorg dat u het apparaat niet overbelast. Gebruik voor uw werkzaamheden

het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische

gereedschap werkt u beter en veiliger binnen het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is.

Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en
moet worden gerepareerd.

c) Verwijder de stekker uit de wandcontactdoos voordat u afstellingen aan het

apparaat uitvoert, accessoires vervangt of het apparaat aan de kant legt.

Deze voorzorgsmaatregel voorkomt dat het apparaat onbedoeld wordt gestart.

d) Bewaar elektrisch gereedschap, wanneer het niet wordt gebruikt, buiten

bereik van kinderen. Laat geen personen met het apparaat werken die daar
niet mee vertrouwd zijn of die deze aanwijzingen niet hebben gelezen.

Elektrisch gereedschap is gevaarlijk wanneer dit door onervaren personen wordt
gebruikt.

e) Onderhoud het apparaat zorgvuldig. Controleer dat bewegende delen

correct functioneren en niet klemmen en dat er geen onderdelen zijn
gebroken of zodanig beschadigd dat de werking van het apparaat nadelig
wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het
apparaat repareren. Veel ongevallen worden veroorzaakt door slecht onderhouden

elektrisch gereedschap.

f)

Gebruik elektrisch gereedschap, accessoires, hulpmiddelen enz. in

overeenstemming met deze aanwijzingen en zoals voor dit specieke type
apparaat is voorgeschreven. Houd daarbij rekening met de werkomstandigheden
en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor

ander dan het bedoelde gebruik kan leiden tot gevaarlijke situaties.

NL

62

W 570 Flexio

5. Service

a) Laat het apparaat uitsluitend repareren door gekwaliceerd technisch

personeel en uitsluitend met originele onderdelen. Daarmee blijft de

veiligheid van het apparaat gewaarborgd.

b) Wanneer het netsnoer van dit apparaat is beschadigd, moet dit door de

fabrikant, zijn klantenservice of een gelijkwaardig gekwaliceerd persoon
worden vervangen om gevaren te voorkomen.

3. Veiligheidsaanwijzingen voor spuitpistolen

•

Let op! Draag adembescherming: verfnevel en oplosmiddeldampen zijn schadelijk
voor de gezondheid. Werk uitsluitend in ruimten met goede natuurlijke ventilatie
of gebruik geforceerde ventilatie. Het dragen van werkkleding, veiligheidsbril,
gehoorbescherming en handschoenen wordt aanbevolen.

LET OP! GEVAAR VOOR LETSEL!
Richt de spuitstraal nooit op personen of dieren!

Stopcontacten en schakelaars beslist afplakken. Gevaar voor een
elektrische schok door binnendringend spuitmateriaal!

Pas op! Apparaat nooit met beschadigde of ontbrekende
spuitkopafdichting laten werken. Bij ontbrekende of beschadigde
spuitkopafdichting kan vloeistof in het apparaat binnendringen
en daardoor het risico op een elektrische schok toenemen.
Controleer de mondstukafdichting voor elk gebruik.

•

De spuitpistolen mogen niet worden gebruikt voor het verspuiten van brandbare
stoen.

•

De spuitpistolen mogen niet worden gereinigd met brandbare oplosmiddelen.

•

Houd rekening met gevaren die het gevolg kunnen zijn van het verspoten materiaal
en neem tevens de aanwijzingen op de verpakking of van de fabrikant van het
materiaal in acht.

•

Verspuit geen materialen waarvan u de eventuele gevaren niet kent.

•

De spuitpistolen mogen niet worden gebruikt op arbeidsplaatsen, die vallen onder de
wetgeving voor plaatsen waar ontplongsgevaar kan heersen.

•

Om explosiegevaar tijdens spuitwerkzaamheden te voorkomen, moet worden
gezorgd voor goede natuurlijke of geforceerde ventilatie.

•

Tijdens het spuiten mogen zich in de omgeving geen ontstekingsbronnen bevinden,
zoals open vuur, brandende sigaretten, vonken, gloeidraden en hete oppervlakken.

•

Let erop, dat tijdens het gebruik van de W 570, zowel binnen als buiten, geen
oplosmiddeldampen door het apparaat worden aangezogen.

•

Het spuitpistool is geen speelgoed. Laat nooit kinderen met het spuitpistool werken
of ermee spelen.

NL

63

W 570 Flexio

•

Verwijder voor alle werkzaamheden aan het spuitpistool de netstekker uit de
wandcontactdoos.

•

Dek de oppervlakken die niet moeten worden gespoten af. Houd er tijdens de
werkzaamheden rekening mee dat verfnevel b.v door de wind over grote afstanden
kan worden verplaats en daardoor schade kan veroorzaken.

•

Open het apparaat nooit om zelf reparaties uit te voeren aan elektrische delen!

•

Het apparaat mag uitsluitend worden gebruikt met goede werkend ventiel. Stop

het gebruik van het apparaat wanneer er verf in de ventilatieslang (Afb. 1, 14)
omhoog komt! Demonteer en reinig de ventilatieslang, het ventiel en het membraan;

vervang zonodig het membraan.

•

Leg het spuitpistool niet neer.

Met originele WAGNER accessoires en reserveonderdelen heeft u de garantie dat
aan alle veiligheidsvoorschriften is voldaan.

4. Beschrijving/ Leveringsomvang

Beschrijving/ Leveringsomvang (Afb. 1)

1) Luchtkap 2) Sproeikop

3) Instelring spuitstraal 4) Wartelmoer

5) Wall Extra I-Spray spuitopzet 6) Handbeugel

7) Luchtregeling 8) Spuitpistool achterstuk

9) Luchtlter kap (rechts + links) 10) Materiaalhoeveelheidregulering

11) Netsnoer 12) Container

13) Ventiel 14) Ventilatieslang

15) Roerstaaf 16) Vultrechter (2 stuks)

17) Oefeningsposter 18) Reserveluchtlterr (2 stuks)

19) Standard spuitopzet 20) Reservemondstukafdichting*

21) Smeervet*

* Bevindt zich in het reservoir, a.u.b. voor inbedrijfname verwijderen!

NL

64

W 570 Flexio

5. Toepassingsbereik

Met de W 570 kan een groot aantal coatingmaterialen verwerkt worden.
Afhankelijk van het coatingmateriaal moet een ander spuitopzetstuk gebruikt worden:

Materiaal Spuitopzet

Dunvloeibare coatingmaterialen:
Oplosmiddelhoudende en
waterverdunbare lakken, beitsen,
grondverven, 2-componentlakken,
blanke lakken, autolakken en
houtveredelingsmiddelen.
Alle coatingmaterialen met rood Perfect
Spray-logo

Standard

Binnenwandverf (dispersies en latexverf)
Alle coatingmaterialen met groen Perfect
Spray-logo

Wall Extra I-Spray

6. Verwerkbare materialen

Binnenwandverf (dispersies en latexverf )
Oplosmiddelhoudende en waterverdunbare lakken, beitsen, grondverven,
2-componentlakken, blanke lakken, autolakken en houtveredelingsmiddelen.

7. Niet-verwerkbare materialen

Materialen die sterk schurende bestanddelen bevatten, pleisters, façadeverf, logen
en zuurhoudende coatingmaterialen.
Brandbare coatingmaterialen.

8. Voorbereiding van de werkplek (bij binnenwandverf)

Stopcontacten en schakelaars beslist afplakken. Gevaar voor een
elektrische schok door binnendringend spuitmateriaal!
Dek alle oppervlakken en objecten af, die niet gespoten moeten
worden of verwijder deze uit het werkbereik. Wagner stelt zich niet
aansprakelijk voor schade die ontstaat door verfnevel (overspray).
Silicaatverf tast bij contact glas- en keramiekvlakken aan! Alle
overeenkomstige oppervlaken moeten daarom beslist compleet
worden afgedekt.

NL

65

W 570 Flexio

i

Let op de kwaliteit van het gebruikte afplakband.
Gebruik op behang en geverfde ondergronden niet een te sterk hechtend
plakband om beschadigingen bij het verwijderen te vermijden. Verwijder de
plakbanden langzaam en gelijkmatig; in geen geval schoksgewijs. Laat de
oppervlakken alleen zo lang als nodig is afgeplakt, om mogelijke resten bij
het verwijderen te minimaliseren.
Let ook op de instructies van de plakbandfabrikant.

9. Voorbereiden van het materiaal

•

Roer het materiaal grondig om in de originele bak. Bij binnenwandverf wordt hiervoor
een roerwerk aanbevolen.

i

De W 570 werd ontwikkeld, om iedere universele verf onverdund te
kunnen verwerken. Bij gladde ondergrond en bijzonder dikvloeibare, gel­achtige verf moet 10% verdund worden. Ook bij te grove verstuiving of
een, zelfs bij maximale instelling, te geringe transporthoeveelheid kan
verdunning noodzakelijk zijn.
Gedetailleerde informatie over de afzonderlijke materialen en de maximaal
toegestane verdunning is te vinden op het technische gegevensblad van de
materiaalfabrikant (bijv. beschikbaar op internet).

i

Spuitmateriaal minimaal op kamertemperatuur leidt tot een beter
spuitresultaat.

10. Inbedrijfstelling

Voor aansluiting op het stroomnet erop letten, dat de netspanning overeenkomt met de
gegevens op het machineplaatje.

•

Container van het spuitpistool losschroeven.

•

Aanzuigstok uitrichten (afb. 2)
Bij een juiste stand van de aanzuigstok kan de inhoud van het container nagenoeg
zonder restant worden verspoten.
Bij spuitwerkzaamheden op liggende voorwerpen: aanzuigstok naar voren draaien.
(Afb. 2 A)
Bij spuitwerkzaamheden boven het hoofd: aanzuigstok naar achteren draaien.
(Afb. 2 B)

•

Container op papieren onderlaag zetten en geprepareerd coatingmateriaal m.b.v. de
meegeleverde vultrechter (afb. 1, 16) vullen. Draai het reservoir stevig aan het spuitpistool
vast.

•

Voor- en achterstuk van het pistool aan elkaar koppelen (afb. 3).

•

Apparaat alleen op vlakke en schone oppervlakken neerzetten om kantelen te
voorkomen!

NL

66

W 570 Flexio

•

Haal de trekker over. De W 570 is voorzien van een tweetraps trekker. Eerst wordt de turbine
gestart. Wanneer de trekker verder wordt ingedrukt, wordt materiaal getransporteerd.

•

Spuitbeeld aan het spuitpistool instellen.

i

De bijgevoegde oefeningsposter is ideaal, om zich met de bediening van
het spuitpistool vertrouwd te maken. Na deze eerste spuitpogingen, moet
doelmatig op karton of soortgelijke ondergrond een spuittest worden
uitgevoerd, om de materiaal- en luchthoeveelheid voor een optimaal
spuitbeeld vast te stellen. Gedetailleerde informatie over deze instellingen
is te vinden in de volgende hoofdstukken 11 -14.

11. Instelling van de gewenste
spuitstraalvorm (Wall Extra I-Spray
spuitopzet)

WAARSCHUWING! Gevaar voor verwonding! Nooit tijdens het instellen
van de luchtkap aan de handbeugel trekken.

Door draaien aan de instelring (afb. 4, 1) kunnen 2 verschillende spuitstraalvormen
ingesteld worden.

Afb. 5 A = verticale vlakke straal  voor het horizontaal opbrengen van verf
Afb. 5 B = horizontale vlakke straal voor het verticaal opbrengen van verf

Met de rode instelhendel kan aanvullend tussen een brede (

)

en een smalle ( ) spuitstraal omgeschakeld worden.

12. Instelling van de gewenste spuitstraalvorm
(Standard spuitopzet)

WAARSCHUWING! Gevaar voor verwonding! Nooit tijdens het instellen
van de luchtkap aan de handbeugel trekken.

Draai de wartel (afb. 6, 1) iets los en draai de luchtkap (2) in de gewenste spuitvormstand
(pijl). Draai vervolgens de wartel weer vast.

Afb. 7 A = verticale vlakke straal  voor het horizontaal opbrengen van verf
Afb. 7 B = horizontale vlakke straal voor het verticaal opbrengen van verf
Afb. 7 C = ronde straal  voor hoeken en randen en voor moeilijk

bereikbare oppervlakken

NL

67

W 570 Flexio

13. Instelling van de materiaalhoeveelheid (Afb. 8)

Hoeveelheid materiaal instellen door de stelschroef op de trekker te verdraaien.
minder materiaal  linksom draaien (-)
meer materiaal  rechtsom draaien (+)

14. Instelling van de luchthoeveelheid (Afb. 9)

i

Afhankelijk van de viscositeit (vloeibaarheid) van het te verspuiten materiaal
en de aard van het te coaten object kan het zinvol zijn de luchthoeveelheid te
variëren. Zeer dunvloeibare materialen, zoals waterige beits, hoeven niet met de
maximale luchthoeveelheid te worden verstoven. Het is aan te raden daarbij de
luchthoeveelheid te reduceren en daardoor de spuitnevel te minimaliseren. Dat
geldt ook bij gebruik van de Detail spuitopzet en de Corner&Reach spuitopzet
(accessoires).

Draai de luchthoeveelheidsregelaar (afb. 9, 1) in de gewenste positie.

dunvloeibare materialen



Wood & Metal

dikvloeibare materialen (bijv. binnenwandverf )



Wall & Ceiling

15. Spuittechniek

i

Het spuitresultaat wordt grotendeels bepaald door hoe glad en schoon het
te spuiten oppervlak vooraf is gemaakt. Behandel het oppervlak daarom
zorgvuldig voor en houd het stofvrij.

•

Dek oppervlakken die niet moeten worden gespoten af.

•

Dek schroefdraden en dergelijke aan het spuitobject af.

i

Belangrijk: Begin buiten het te spuiten oppervlak en voorkom
onderbrekingen binnen het te spuiten oppervlak.

•

De spuitbeweging moet niet met de pols worden uitgevoerd, maar met de arm. Zo
blijft tijdens het spuiten de afstand tussen het spuitpistool en het oppervlak altijd
gelijk. Kies een afstand van 5 - 15 cm, afhankelijk van de gewenste straalbreedte. Bij
de verwerking van binnenwandverf moet de afstand ca. 20-30 cm bedragen.

Afb. 10 A/10 B: GOED gelijkmatige afstand tot het object.
Afb. 10 C: FOUT ongelijke afstand heeft een ongelijke verfaanbrenging als

resultaat.

•

Beweeg het spuitpistool gelijkmatig heen en weer of op en neer, afhankelijk van de
instelling van de spuitstraalvorm.

•

Gelijkmatige bewegingen met het spuitpistool geven een uniforme
oppervlaktekwaliteit.

NL

68

W 570 Flexio

i

Belangrijk: Mondstuk en luchtkap tijdens het
gebruik regelmatig afvegen, zodat het mondstuk
niet verstopt raakt

i

Spuit bij slecht dekkende verf of sterk zuigende ondergrund in "kruisgang"
(afb. 11).

•

Binnenwandverf in krachtige tinten minstens tweemaal aanbrengen (eerste veraag
eerst laten drogen). Daardoor word een dekkende aanbrenging bereikt.

16. Werkonderbreking

•

Schakel het apparaat uit.

•

Bij langere pauzes reservoir door kort opendraaien en vervolgens weer afsluiten
ontluchten.

•

Na de werkonderbreking mondstukopeningen reinigen.

•

Bij het verwerken van 2-componentenlakken moet het apparaat direct worden
gereinigd.

17. Buiten bedrijf stellen en reinigen

Deskundige reiniging is een voorwaarde voor een storingsvrij gebruik van het
verfopbrengapparaat. Bij niet of ondeskundig uitgevoerde reiniging vervalt elke
aanspraak op garantie.

WAARSCHUWING!

Het achterstuk van het pistool nooit in water
of andere vloeistof onderdompelen. Behuizing
uitsluitend met een doordrenkte doek reinigen.

1) Netstekker verwijderen. Ontlucht het container bij lange werkonderbrekingen en bij

het beëindigen van de werkzaamheden. Dit kan worden gedaan door het container
kort open te draaien en weer af te sluiten of door de trekker in te drukken en de verf
terug te laten lopen in de verfemmer.

2) Pistool demonteren. Haak (afb. 3 b "klik") iets omlaag drukken. Voorste en achterste

pistooldeel tegen elkaar draaien en uit elkaar halen.

3) Container losschroeven. Overig coatingmateriaal in verfblik teruggieten.

4)

Maak container en stijgbuis met een kwast zo ver mogelijk schoon. Reinig de

ontluchtingsboring (Afb. 12, 1).

5)

Vul het reservoir met water resp. oplosmiddel. Draai het reservoir weer vast.

Gebruik voor het schoonmaken geen brandbare materialen.

6) Pistool weer in elkaar zetten (afb. 3).

7)

Netstekker insteken, apparaat inschakelen en water resp. oplosmiddel in een container

of op een doek spuiten.

NL

69

W 570 Flexio

8) De hierboven beschreven procedure herhalen, totdat zuiver water resp. oplosmiddel

uit de sproeier komt.

9) Apparaat uitschakelen en netstekker verwijderen.

10) Pistool demonteren. Haak (afb. 3 b "klik") iets omlaag drukken. Voorste en achterste

pistooldeel tegen elkaar draaien en uit elkaar halen.

18. Buiten bedrijf stellen en reinigen
(Wall Extra I-Spray spuitopzet)

1)

Draai het container los en maak het leeg. Verwijder de aanzuigstok met

containerafdichting.

LET OP! Reinig nooit afdichtingen, membraan en sproeier- of luchtopeningen van het
spuitpistool met spitse metalen voorwerpen.
Luchttoevoerslang en membraan zijn slechts beperkt oplosmiddelbestendig.
Niet in oplosmiddel leggen, maar alleen afvegen.

2)

Trek de ventilatieslang (afb. 13, 1) boven van het pistoollichaam af. Draai het

ventieldeksel (2) los. Verwijder het membraan (3). Reinig alle delen zorgvuldig.

3) Instelring (afb. 14, 1) voorzichtig van de wartelmoer (2) trekken.

4)

Wartelmoer losschroeven (afb. 14, 2), luchtkap (3), luchtklep (4) en spuitkop (5)

verwijderen. Reinig luchtkap, luchtklep, spuitkopafdichting (6) en spuitkop met kwast
en oplosmiddel resp. water.

5)

Spuitpistool en container aan de buitenkant met een in oplosmiddel resp. water

gedrenkte doek reinigen.

6) Zet alle delen weer in elkaar (zie “Montage”).

Montage

Het apparaat mag uitsluitend met onbeschadigd membraan (afb. 13, 3) worden
gebruikt.

1) Plaats het membraan (afb. 13, 3) met de stift naar boven op het onderste deel van het

ventiel. Zie daarvoor ook de markering op het pistoollichaam.

2) Breng voorzichtig het ventieldeksel (afb. 13, 2) aan en draai het vast.

3)

Steek de ventilatieslang (afb. 13,1) op het ventieldeksel en op de nippel op het
pistoollichaam.

Pas op! Apparaat nooit met beschadigde of ontbrekende spuitkopafdichting
laten werken. Bij ontbrekende of beschadigde spuitkopafdichting kan
vloeistof in het apparaat binnendringen en daardoor het risico op een
elektrische schok toenemen.

4)

Spuitkopafdichting (afb. 15, 6) over de naald (7) schuiven, de groef (gleuf) moet daarbij
naar u wijzen.

5) Spuitkop (afb. 15, 5) met de uitsparing naar beneden op het pistoollichaam stekken.

Pas op: Stand van de naald moet met de spuitkopopening overeenkomen.
(Afb. 16)

NL

70

W 570 Flexio

6) Luchtklep (afb. 17, 4) in de luchtkap (3) plaatsen. Beide op het mondstuk (5) zetten en

met wartelmoeren (2) vasttrekken.

7) Instelring (afb. 18, 1) zo uitlijnen, dat deze in de beide "hoorns" op de luchtkap grijpt

en de rode instelhendel op de pen zit.

8) Steek de reservoirafdichting van onder af op de stijgbuis en schuif deze door tot over

de kraag. Draai de reservoirafdichting daarbij licht heen en weer.

9) Steek de stijgbuis met reservoirafdichting in het pistoollichaam.

19. Buiten bedrijf stellen en reinigen
(Standard spuitopzet)

1)

Draai het reservoir los en maak het leeg. Verwijder de stijgbuis met reservoir-

afdichting.

LET OP! Reinig nooit afdichtingen, membraan en sproeier- of luchtopeningen van het
spuitpistool met spitse metalen voorwerpen.
Luchttoevoerslang en membraan zijn slechts beperkt oplosmiddelbestendig.
Niet in oplosmiddel leggen, maar alleen afvegen.

2)

Trek de ventilatieslang (Afb. 13, 1) boven van het pistoollichaam af. Draai het

ventieldeksel (2) los. Verwijder het membraan (3). Reinig alle delen zorgvuldig.

3)

Draai de war tel los en verwijder luchtk ap en spuitkop. Reinig luchtkap, spuitkopafdichting

en spuitkop met kwast en oplosmiddel resp. water (Afb. 19)

4)

Maak de buitenzijde van spuitpistool en reservoir schoon met een in oplosmiddel

resp. water gedrenkte doek.

5) Zet alle delen weer in elkaar (zie “Montage”).

Montage

Het apparaat mag uitsluitend met onbeschadigd membraan (Afb. 13, 3) worden
gebruikt.

1) Plaats het membraan (Afb. 13, 3) met de stift naar boven op het onderste deel van

het ventiel. Zie daarvoor ook de markering op het pistoollichaam.

2) Breng voorzichtig het ventieldeksel (Afb. 13, 2) aan en draai het vast.

3)

Steek de ventilatieslang (Afb. 13, 1) op het ventieldeksel en op de nippel op het
pistoollichaam.

Pas op! Apparaat nooit met beschadigde of ontbrekende spuitkopafdichting
laten werken. Bij ontbrekende of beschadigde spuitkopafdichting kan
vloeistof in het apparaat binnendringen en daardoor het risico op een
elektrische schok toenemen.

4)

Spuitkopafdichting (afb. 20, 1) over de naald (3) schuiven, de groef (gleuf) moet daarbij
naar u wijzen.

NL

71

W 570 Flexio

5) Breng de spuitkop (afb. 20, 2) aan op het pistoollichaam en zoek de juiste positie door

deze te draaien.

6) Breng de luchtkap aan op de spuitkop en draai deze met de wartel vast.

7) Steek de reservoirafdichting van onder af op de stijgbuis en schuif deze door tot over

de kraag. Draai de reservoirafdichting daarbij licht heen en weer.

8) Steek de stijgbuis met reservoirafdichting in het pistoollichaam.

20. Onderhoud

Waarschuwing!

Apparaat nooit zonder luchtlter in werking zetting, eventueel
aangezogen vuil kan het functioneren beïnvloeden. Controleer
het luchtlter na ieder gebruik op vervuiling. Voor het wisselen
stekker eruit trekken.

1) Luchtlter-afdekking m.b.v. de roerstaaf openen. (Afb. 21)

2) Luchtlter eruit trekken en afhankelijk van de vervuiling het luchtlter vervangen.

3) Schuif het nieuwe luchtlter eerst in de onderkant van het vak. (Afb. 22)

4)

Druk het vervolgens helemaal in het vak.
Om het luchtlter helemaal in het vak te drukken, wordt het gebruik van de roerstaaf
aanbevolen.

Om het pistool gemakkelijker te kunnen monteren, kunt u na het reinigen een ruime
hoeveelheid smeervet (bijgeleverd) aanbrengen op de O-ring van het voorstuk
(afb. 23, 6 en afb. 24, 5).

21. Reserveonderdelenlijst

Reserveonderdelenlijst Wall Extra I-Spray spuitopzet (Afb. 23)

Pos. Benaming Bestelnr.

Wall Extra I-Spray spuitopzet compl. met reservoir 1300 ml 2361 746
1 Instelring spuitstraal 2353 697
2 Wartel 2353 698
3 Luchtkap 2363 208
4 Luchtklep 2362 886
5 Spuitkop 2328 908
6 Spuitkopafdichting (2 stuks) 2304 433
7 O-ring spuitopzet 2362 875
8 Ventilatieslang, ventieldeksel, membraan 2304 027
9 Stijgbuis 2328 922

10 Reservoirafdichting 2328 919
11 Reservoir (1300 ml) met deksel 2305 155

NL

72

W 570 Flexio

Reserveonderdelenlijst Standard spuitopzet (Afb. 24)

Pos. Benaming Bestelnr.

Standard spuitopzet compl. met reservoir 800 ml 2361 730
1 Wartel 2362 873
2 Luchtkap 2362 877
3 Spuitkop 2362 878
4 Spuitkopafdichting 0417 706
5 O-ring spuitopzet 2362 875
6 Ventilatieslang, ventieldeksel, membraan 2304 027
7 Stijgbuis 2362 876
8 Reservoirafdichting 2323 039
9 Reservoir (800 ml) met deksel 0413 909

Reserveonderdelenlijst W 570 (Afb. 25)

Pos. Benaming Bestelnr.

1 Luchtlter kap (rechts + links) 2335 172
2 Luchtlterset (2 stuks) 2333 123
3 Roerstaaf 2304 419
4 Vultrechter (3 stuks) 2304 028

Smeervet (zonder afb.) 2315 539

22. Accessoires

Het CLICK&PAINT SYSTEM biedt met het juist opzetstuk en diverse toebehoren voor
elke klus het juiste gereedschap.

Meer informatie over de productenreeks van WAGNER voor renovatiewerkzaamheden
onder www.wagner-group.com

23. Verhelpen van storingen

Storing Oorzaak Oplossing

Er komt geen coating­materiaal uit de
spuitkop

•

Spuitkop verstopt

•

Aanzuigstok verstopt

•

Stelschroef
materiaalhoeveelheid te ver
naar links gedraaid (-)

•

Aanzuigstok los

•

Geen drukopbouw in de
container

•

Ontluchtingsboring (Afb. 12, 1)
verstopt

➞ Reinigen
➞ Reinigen
➞ Naar rechts draaien (+)

➞ Insteken
➞ Container vastdraaien

➞ Reinigen

NL

73

W 570 Flexio

Storing Oorzaak Oplossing

Coatingmateriaal
druppelt na uit de
spuitkop

•

Spuitkop los

•

Spuitkop versleten

•

Spuitkopafdichting ontbreekt
of is versleten

•

Ophoping coatingmateriaal
aan luchtkap, spuitkop of
naald

➞ Aandraaien
➞ Vervangen
➞ In takt zijnde

spuitkopafdichting
plaatsen

➞ Reinigen

Te grove verstuiving

•

Coatingmateriaal te
dikvloeibaar

•

Hoeveelheid materiaal te groot
stelschroef
materiaalhoeveelheid te ver
naar rechts gedraaid (+)

•

Sproeier verontreinigd

•

Luchtlter sterk vervuild

•

Te lage drukopbouw in
container

•

Te geringe luchthoeveelheid

➞ Verdunnen

➞ Stelschroef

materiaalhoeveelheid
naar links draaien (-)

➞ Reinigen
➞ Vervangen
➞ Container vastdraaien

➞ Luchthoeveelheid

verhogen (niveau: Wall
& Ceiling )

Spuitstraal trilt

•

Coatingmateriaal in container
is bijna op

•

Raakt op luchtlter sterk
vervuild

•

Spuitkopafdichting ontbreekt
of is versleten

➞ Navullen

➞ Vervangen

➞ In takt zijnde

spuitkopafdichting
plaatsen

Coatingmateriaal
vormt uitlopers

•

Teveel coatingmateriaal
opgespoten.

➞ Stelschroef

materiaalhoeveelheid
naar links draaien (-)

Teveel
coatingmateriaalnevel
(Overspray)

•

Afstand tot het spuitobject te
groot

•

Teveel coatingmateriaal­opgespoten

•

Te grote luchthoeveelheid

➞ Spuitafstand verkleinen
➞ Stelschroef

materiaalhoeveelheid
naar links draaien (-)

➞ Luchthoeveelheid

verlagen (niveau :
Wood & Metal )

NL

74

W 570 Flexio

Storing Oorzaak Oplossing

De verfstraalbreedte is
niet in te stellen

•

Instelring niet met pen op de
luchtkap verbonden

•

Luchtklep vastgeplakt

➞ Instelring en pen

verbonden

➞ Spuitkop demonteren

en reinigen

Verf in de
ventilatieslang

•

Membraan vuil

•

Membraan defect

➞ Membraan reinigen
➞ Membraan vervangen

Slechte dekkracht aan
de wand

•

Spuitmateriaal te koud

•

Sterk zuigende ondergrond of
verf met slechte dekkracht

•

Afstand te groot

➞ Spuitmateriaal

moet eerst op
kamertemperatuur zijn

➞ In kruisgang spuiten

(afb. 11)

➞ Dichter bij het object

24. Technische gegevens

Technische gegevens

Max. viscositeit (Binnenwandverf Wall Extra
I-Spray spuitopzet):

4000 mPas

Spanning: 230 V

~

, 50 Hz
Opgenomen vermogen: 630 W
Verstuivingsvermogen: 100 W (min), 200 W (max)
Max. transport hoeveelheid (Binnenwandverf

Wall Extra I-Spray spuitopzet):

500 ml/min
Isolatieklasse: I
Geluidsdrukniveau*: 74 dB (A); Onzekerheid K = 4 dB
Geluidsdrukvermogen*: 87 dB (A); Onzekerheid K = 4 dB
Trillingsniveaus*: < 2,5 m/s²; Onzekerheid K = 1,5 m/s²
Gewicht: 1,9 kg

* Gemeten volgens EN 60745-1

Informatie over het trillingsniveau

Het aangegeven trillingsniveau is volgens een genormaliseerde testprocedure gemeten
en kan ter vergelijking van elektrisch gereedschap worden gebruikt.

Het trillingsniveau dient ook voor een inleidende inschatting van de trillingsbelasting.
Pas op! De trillingsemissiewaarde kan tijdens het feitelijke gebruik van het elektrische

gereedschap van de aangegeven waarde afwijken, afhankelijk van de wijze waarop het
elektrische gereedschap wordt gebruikt. Het is noodzakelijk om veiligheidsmaatregelen
ter bescherming van de bedienende persoon vast te leggen, die op een schatting van

NL

75

W 570 Flexio

de blootstelling tijdens de feitelijke gebruiksvoorwaarden berusten (hierbij dienen alle
delen van de bedrijfscyclus in acht genomen te worden, bijvoorbeeld tijden, waarin het
elektrische gereedschap is uitgeschakeld, en zulke, waarin het weliswaar is ingeschakeld
maar zonder belasting draait).

25. Milieu

Het toestel met toebehoren en verpakking moet milieuvriendelijk gerecycled
worden. Deponeer het apparaat niet bij het huisvuil. Bescherm het milieu en lever
het apparaat in bij een lokaal inzamelpunt of informeer bij de winkel. Verfresten
en oplosmiddelen mogen niet in de riolering, het afvoersysteem of het huisvuil
worden gestort. Deze dienen als speciaal afval apart te worden afgevoerd. Neem
daarvoor de aanwijzingen op de productverpakkingen in acht.

26. Belangrijke aanwijzing m.b.t. productaansprakelijkheid!

Op grond van een EU-verordening is de fabrikant alleen volledig aansprakelijk voor zijn
product bij productfouten, als alle onderdelen van de fabrikant komen of door de fabrikant
zijn vrijgegeven en als de toestellen vakkundig gemonteerd en gebruikt worden. Bij
het gebruik van vreemde toebehoren en reserveonderdelen kan de aansprakelijkheid
geheel of gedeeltelijk vervallen, als het gebruik van de vreemde toebehoren of vreemde
reserveonderdelen tot een productfout leidt.

NL

76

W 570 Flexio

3+1 jaar garantie

De garantie bedraagt 3 jaar, gerekend vanaf de dag van verkoop (kassabon). De garantie
wordt met nog eens 12 maanden verlengd, als het apparaat binnen 4 weken na de
aankoop op internet op www.wagner-group.com/3plus1 geregistreerd wordt. Een
registratie is alleen mogelijk, als de koper toestemming verleent voor het opslaan
van de gegevens die hij daar moet invoeren. De garantie omvat en is beperkt tot
het gratis verhelpen van eventuele gebreken, die aantoonbaar te wijten zijn aan het
gebruik van niet onberispelijk materiaal bij de fabricage of montagefouten of tot het
kosteloos vervangen van de defecte onderdelen. De garantie geldt niet in geval van
beschadigingen te wijten aan ondeskundig gebruik of ondeskundige inbedrijfname.
Degarantie vervalt bij zelfstandig uitgevoerde montages of reparaties, die niet in
onze bedieningshandleiding zijn vermeld. De aan normale slijtage onderhevige
onderdelen zijn eveneens uitgesloten van garantie. Industriële toepassingen zijn
van aansprakelijkheid uitgesloten. Wij behouden ons het recht op garantieclaim
uitdrukkelijk voor. De garantie vervalt indien het apparaat door andere personen
dan het Wagner-personeel wordt geopend. Transportschade, onderhoudswerkzaam
heden evenals schade en storingen door ondeskundige onderhoudswerkzaamheden
zijn uitgesloten van garantie. De garantie geldt alleen als het aankoopbewijs en de
volledig ingevulde garantiekaart kunnen worden voorgelegd. Tenzij de Wet anders
oordeelt, zijn garantieclaims uitgesloten voor alle persoonlijke ongelukken, materiële
schade of verdere schade voortvloeiend uit een schadegeval, in het bijzonder
indien het apparaat voor een andere toepassing dan in de bedieningshandleiding
beschreven werd gebruikt, niet volgens onze bedieningshandleiding in bedrijf werd
genomen of onderhouden, of indien reparaties zelfstandig door niet deskundigen
werden uitgevoerd. Wij behouden ons alle reparaties en reparaties in onze werkplaats
voor, die buiten het aangegeven bestek van deze handleiding vallen.
Indien het een garantie of reparatie betreft, richt u zich tot de desbetreende dealer.

NL

77

W 570 Flexio

NL

F

GB

D

CE Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses Produkt den folgenden einschlä­gigen Bestimmungen entspricht:
2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU
Angewandte harmonisierte Normen:
EN 60745-1:2009+A11:2010, EN 50580:2012+A1:2013, EN 62233:2008,
EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001
+A2:2008, EN 61000-3-2:2014, EN 61000-3-3:2013

CE Declaration of Conformity

We declare under sole responsibility that this product conforms to the following
relevant stipulations:
2006/42/EC, 2014/30/EU, 2011/65/EU, 2012/19/EU
Applied harmonised norms:
EN 60745-1:2009+A11:2010, EN 50580:2012+A1:2013, EN 62233:2008,
EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001
+A2:2008, EN 61000-3-2:2014, EN 61000-3-3:2013

CE Déclaration de conformité

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les
réglementations suivantes:
2006/42/CE, 2014/30/UE, 2011/65/UE, 2012/19/UE
Conforme aux normes et documents normalisés:
EN 60745-1:2009+A11:2010, EN 50580:2012+A1:2013, EN 62233:2008,
EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001
+A2:2008, EN 61000-3-2:2014, EN 61000-3-3:2013

CE Conformiteitsverklaring

Wij verklaren dat dit product voldoet aan de volgende normen:
2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU
En normatieve dokumenten:
EN 60745-1:2009+A11:2010, EN 50580:2012+A1:2013, EN 62233:2008,
EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001
+A2:2008, EN 61000-3-2:2014, EN 61000-3-3:2013

i.V. T. Jeltsch i. V. J. Ulbrich
Senior Vice President Vice President Engineering

Global Product Strategy & Planning
Dokumentationsverantwortlicher
Responsible person for documents
Responsable de la documentation
Documentatieverantwoordelijke

J. Wagner GmbH Otto-Lilienthal-Str. 18 D-88677 Markdorf

Irrtümer und Änderungen vorbehalten.
Not responsible for errors and changes.
Sous réserves d’erreurs et de modifications.
Fouten en wijzigingen voorbehouden.

J. WAGNER GMBH

Otto-Lilienthal-Str. 18
D-88677 Markdorf
T +49 0180 - 55 92 46 37
F [phone]

WAGNER SPRAYTECH (UK) LTD

Opus Park
Moorfield Road
GB-Guildford Surrey GU1 1SZ
T +44 (0) 1483 - 454666
F + 44 (0) 1483 - 454548

E-CORECO S.R.O.

Na Roudné 102
CZ-301 00 Plzeň
T [phone]
F [phone]

WAGNER FRANCE S.A.R.L.

12 Avenue des Tropiques
Z.A. de Courtaboeuf
F-91978 Les Ulis Cedex
T [phone]
F [phone]

MAKIMPORT
HERRAMIENTAS, S.L.

C/ Méjico nº 6
Pol. El Descubrimiento
E-28806 Alcalá de Henares
(Madrid)
T 902 199 021 / 91 879 72 00
F 91 883 19 59

WAGNER SPRAYTECH

Scandinavia A/S
Helgeshøj Allé 28
DK-2630 Tåstrup
T [phone]
F [phone]

GMA ELEKTROMEHANIKA
D.O.O.

Cesta Andreja Bitenca 115,
SLO-Ljubljana 1000
T [phone]
F [phone]

WAGNER SPRAYTECH
AUSTRALIA PTY. LTD.,

14 -16 Kevlar Close
AUS-Braeside, VIC 3195
T +61 3 95 87 - 20 00
F +61 3 95 80 - 91 20

J. WAGNER AG

Industriestraße 22
CH-9450 Altstätten
T +41 71 - 7 57 22 11
F +41 71 - 7 57 23 23

HONDIMPEX KFT.

Kossuth L. u. 48-50
H-8060 Mór
T +36 (-22) - 407 321
F +36 (- 22) - 407 852

E-CORECO SK S.R.O.

Kráľovská ulica 8/7133
SK-927 01 Šaľa
T [phone]
F [phone]

PUT WAGNER SERVICE

ul. E. Imieli 27
PL-41-605 Swietochlowice
T +48 32 - 346 37 10
F +48 32 - 346 37 13

D

F

DK

S

CH

SLO

AUS

H

PL

GB

CZ

E

SK

P

TEHOMIX OY

Telekatu 10
SF-20360 TURKU
T [phone]
F [phone]

SF

ROMIB S.R.L.

str. Poligonului nr. 5 - 7
ROM-100070 Ploiesti ,judet Prahova
T [phone]
F [phone]

ROM

Part. No. 2361814
09/2015_RS
© Copyright by J.Wagner GmbH

EL-ME-HO

Horvatinčićev put 2
HR-10436 Rakov Potok
T +385 (-1)65 86 - 028
F +385 (-1)65 86 - 028

HR

OOO МЕФФЕРТ ПОЛИЛЮКС

142407 ,  ,
 -, 
«-» .14
T [phone]
F [phone]

RUS

ROMIB S.R.L.

str. Poligonului nr. 5 - 7
ROM-100070 Ploiesti ,judet Prahova
T [phone]
F [phone]

ROM

TEHOMIX OY

Telekatu 10
SF-20360 TURKU
T [phone]
F [phone]

SF

FHC SRL

Via Stazione 94,
I-26013 Crema (CR)
T 0373 204839

F 0373 204845

I
