Wagner W180P User Manual

W 180 P

D/GB/F/NL

2 Jahre Garantie

2 years guarantee

2 ans de garantie

2 jaar garantie



# 0050342

# 0209058

W 180P

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen

elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten: Lesen und beachten Sie die beiliegenden Sicherheitshinweise, bevor Sie das Gerät benutzen.

Sicherheitshinweise für Spritzpistolen

● Spritzmaterial tritt mit hohem Druck aus der Düse aus.

Achtung! Injektionsgefahr - Sprühstrahl nicht auf Menschen oder Tiere richten. Bei einer Hautverletzung durch Farbe oder Lösungsmittel sofort einen Arzt für schnelle, fachkundige Behandlung aufsuchen. Informieren Sie den Arzt über die benutzte Farbe oder das Lösungsmittel.

● Mit der Spritzpistole dürfen nur Lacke und Lösungsmittel und andere Flüssigkeiten

mit einem Flammpunkt von 21° C oder höher verspritzt werden (siehe Angabe auf der Materialdose. Gefahrenklasse A II und A III zulässig).

● In Betriebsstätten, die unter die Explosionsschutz-Verordnung fallen, dürfen die

Spritzpistolen nicht benutzt werden.

● Um Explosionsgefahr bei Spritzarbeiten zu vermeiden, muss für eine gute

natürliche oder künstliche Lüftung gesorgt werden.

● Beim Spritzen dürfen in der Umgebung keine Zündquellen vorhanden sein, wie

z. B. offenes Feuer, Rauchen von Zigaretten, Funken, glühende Drähte und heisse Oberflächen.

● Die Spritzpistole ist kein Spielzeug; lassen Sie deswegen Kinder nicht mit der

Spritzpistole hantieren oder spielen.

● Vor allen Arbeiten an der Spritzpistole den Netzstecker aus der Steckdose ziehen.

● Die Spritzpistolen dürfen nicht zum Sprühen brennbarer Stoffe verwendet werden.

● Die Spritzpistolen dürfen nicht mit brennbaren Lösungsmitteln gereinigt werden die

einen Flammpunkt unter 21° C haben.

● Achten Sie auf die Gefahren die von dem versprühten Stoff ausgehen können und

beachten Sie ebenfalls die Aufschriften auf den Behältern oder die vom Hersteller des Stoffes angegebenen Hinweise.

● Versprühen Sie keinerlei Stoffe von denen Sie die Gefährlichkeit nicht kennen.

● Tragen Sie einen Atem- sowie Gehörschutz.

Technische Daten W 180 P

Max. Fördermenge: 270 g/min Behälterinhalt: 800 ml Max. Viskosität: (Auslaufzeit) 80 sec. Doppelisolation:

Pumpe: austauschbar Max. Druckspitzen: 150 bar Pumpenzylinder: Spezialstahl Spannung: 230 V~ Kolben: hartverchromter

Spezialstahl Ø 5 mm

Leistungsaufnahme: 110 W Schwingungspegel: 10,5 m/s² Rundstrahldüse: 0,8 mm Schalldruckpegel: 86 dB(A) Gewicht: 1,5 kg Schalldruckleistung: 99 dB(A)

W 180P

Zu verarbeitende Materialien:

Lösungsmittelhaltige Farben und Lacke, Acryl-Lackfarben, wasserverdünnbare Lacke, Lasuren, Polituren, Holzschutzmittel, Desinfektionsmittel, Pflanzenschutzmittel, Imprägniermittel, sowie Öle und andere wässrige Flüssigkeiten.

Folgende Spritzmittel sind zur Verarbeitung nicht geeignet:

Dispersions- und Latexfarben, Materialien die stark schmirgelnde Bestandteile enthalten, Glasuren mit groben Bestandteilen, Abbeizmittel und Laugen, Silikatfarben. Die Verarbeitung dieser Spritzmaterialien kann zu erhöhtem Verschleiß oder zu Korrosionsschäden im Pumpenbereich führen, die nicht von der WAGNER-Garantie gedeckt sind.

Funktionsbeschreibung der Spritzpistole

Die Spritzpistole saugt Spritzmaterialien an. Die Zerstäubung erfolgt luftlos unter Hochdruck des Spritzmaterials über das Drallsystem und die Düsenbohrung.

Vorbereitung des Spritzmaterials

Zur Verarbeitung mit der Spritzpistole müssen die Farben meistens verdünnt werden. Hinweise zur spritzfähigen Verdünnung finden Sie in der folgenden Viskositätstabelle (Viskosität = Zähigkeit der Farbe). Sie können die richtige Verdünnung unter Verwendung des Viskositätsmessbechers vornehmen.

Messen der Viskosität

Tauchen Sie den Viskositätsbecher (Bild 1) bis über den Rand in das Spritzmaterial. Heben Sie den Messbecher an und messen Sie die Zeit (in Sekunden) bis der Flüssigkeitsfaden abreisst. Vergleichen Sie die gemessene “Auslaufzeit” mit der Viskositätstabelle.

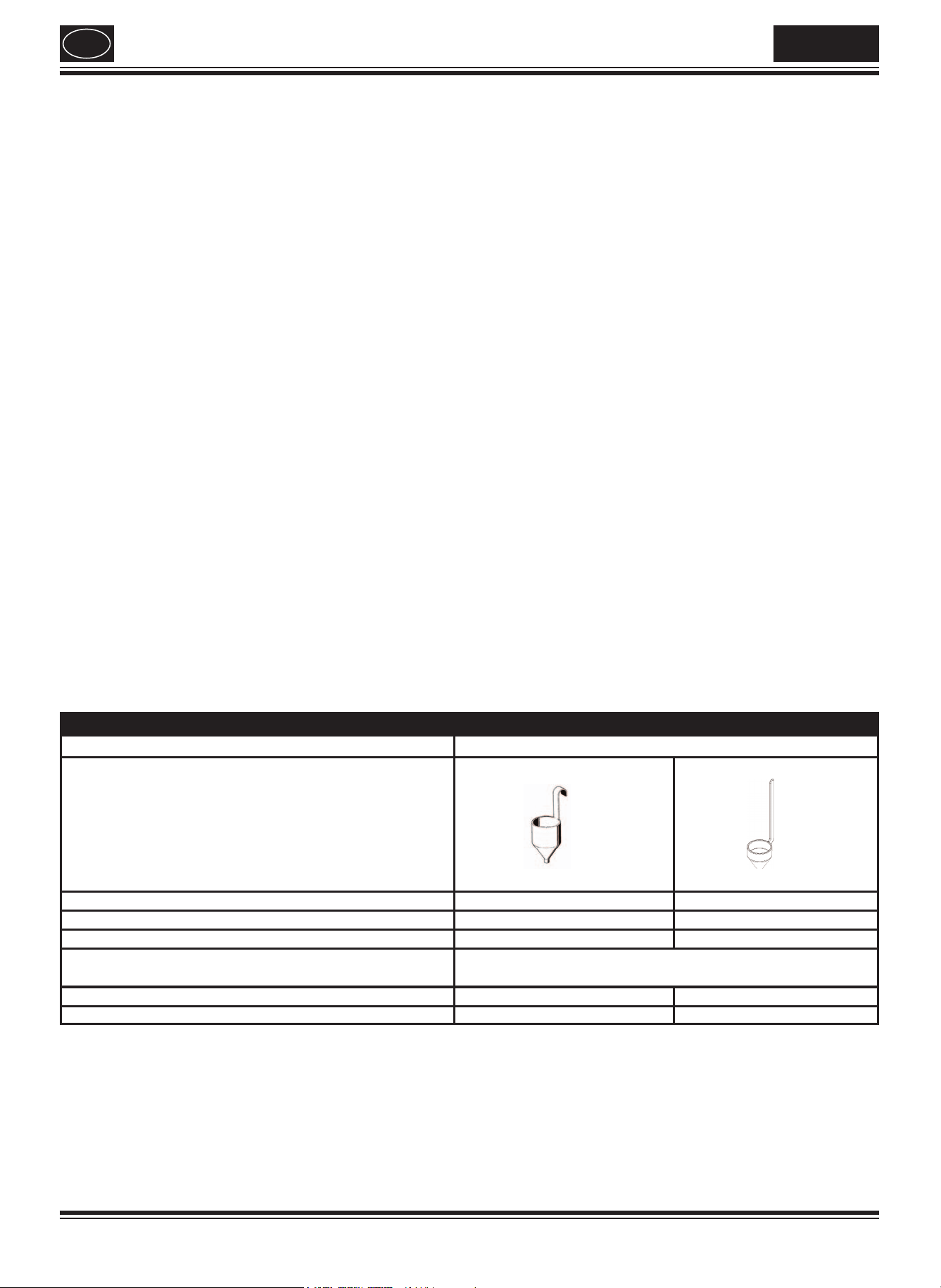

Handhabungs-Tabelle für Viskosität

Spritzmaterial Viskosität: Auslaufzeit in Sekunden

Großer Messbecher Kleiner Messbecher

Lösemittelverdünnbare Lackfarben / Grundierungen 20-35 20-45 Wasserverdünnbare Lackfarben / Grundierungen 20-50 20-60 Kfz-Decklacke 18-22 18-22 Holzschutz-/Desinfektions-/Pflanzenschutzmittel, Polituren, Beizen, Öle unverdünnt Hammerschlag Effektlacke 25-35 30-45 Aluminiumfarben 20-30 20-35

W 180P

Inbetriebnahme

1. Vor Anschluss an das Stromnetz achten Sie bitte darauf, dass die Netzspannung mit der Angabe auf dem Leistungsschild (seitlich an der Spritzpistole) identisch ist.

2. Verdünnen Sie das Spritzmaterial entsprechend der obenstehenden Tabelle.

3. Stellen Sie den Behälter auf eine Papierunterlage und füllen Sie das spritzfertige Spritzmaterial ein.

Achtung! Betreiben Sie die Spritzpistole nicht ohne Spritzmaterial im Behälter, da dies zu erhöhtem Verschleiss der Pumpe führen würde!

4. Positionieren Sie die Spritzpistole auf dem Behälter und drehen Sie den Behälter nach rechts, bis der Behälter fest sitzt (Bild 2, Pfeil).

5. Betätigen Sie den Schalter, um die Spritzpistole in Betrieb zu setzen. Die Spritzpistole saugt zunächst Spritzmaterial an, danach tritt nach einigen Sekunden das Spritzmaterial aus der Düse. Zur Beschleunigung des Ansaugens drehen Sie den Feineinstellungsknopf auf Maximum.

6. Durch Drehen des Feineinstellungskopfes können Sie die Fördermenge variabel einstellen (Bild 3, Pfeil).

Hinweis: Die Regulierung mit dem Feineinstellungsknopf beeinflusst das

Spritzbild in Abhängigkeit vom Spritzmaterial und Verdünnungsgrad.

Spritztechnik

● Das Spritzergebnis hängt entscheidend davon ab, wie glatt und sauber die Oberfläche vor dem Spritzen ist. Deshalb ist die Oberfläche sorgfältig vorzubehandeln und staubfrei zu halten.

● Decken Sie nic

ht zu spritzende Flächen ab. Beachten Sie beim Arbeiten, dass

z. B. durch Wind, Farbnebel über größere Distanzen verfrachtet werden kann und dadurch Schäden verursacht werden können.

● Führen Sie auf einem Karton oder ähnlichem Untergrund eine Spritzprobe durch, um die passende Spritzpistoleneinstellung zu finden

● Halten Sie die Spritzpistole beim Spritzen möglichst waagrecht. Verwenden Sie beim Spritzen nach oben (z. B. einer Decke) oder nach unten (z. B. einer liegenden Türe) die biegsame Düsenverlängerung (Bild 4 Sonderzubehör).

● Beginnen Sie mit dem Spritzen ausserhalb der Spritzfläche und vermeiden Sie Unterbrechungen innerhalb der Spritzfläche.

● Bringen Sie nicht zu viel Farbe in einem Spritzvorgang auf. Beschichten Sie zuerst dünn, um nach flüchtigem Antrocknen nochmals überzuspritzen. Dies ist besonders bei senkrechten Flächen wichtig, damit Farbläufer vermieden werden.

● Der Abstand von der Düse zum Spritzobjekt ist abhängig von der Fördermenge. Bei geringer Fördermenge ist es möglich, sehr nahe an das Spritzobjekt zu gehen. Dabei bleibt der Spitznebel gering.

● Die Führung der Spritzpistole während des Spritzvorganges soll gleichmäßig ausgeführt werden. Beschleunigung oder Verlang-samung während des Spritzvorganges verursachen ein unregel-mäßiges Spritzbild, Farbkleckse, Ablaufen der Farbe und Orangenhaut.

● Die Spritzbewegung sollte nicht aus dem Handgelenk, sondern aus dem Arm kommen. Somit bleibt während des Spritzvorganges immer der gleiche Abstand

W 180P

zwischen Spritzpistole und Fläche gewährleistet (Bild 5).

● Um ein optimales Spritzergebnis zu erreichen, sollte die Fläche im Kreuzgang gespritzt werden (Bild 6).

Reinigung und Wartung

Die Spritzpistole arbeitet nur zur vollen Zufriedenheit, wenn sie immer in gereinigtem und konservierten Zustand bis zum nächsten Arbeitseinsatz aufbewahrt wird. Achtung! Tauchen Sie die Spritzpistole niemals zur Reinigung in Flüssigkeit!

1 Restliche Farbe aus Farbbehälter entleeren.

2. Entsprechende Verdünnung in Farbbehälter füllen und Gerät ca. zwei Sekunden durchspritzen.

3. Netzstecker aus der Steckdose ziehen.

4. Demontieren Sie die Spritzpistole wie in Bild 9 (Ersatzteile) gezeigt.

5. Reinigen Sie alle verschmutzten Teile gründlich.

6. Montieren Sie die Einzelteile in umgekehrter Reihenfolge.

7. Geben Sie einige Tropfen Öl (z. B. Nähmaschinenöl) in die Ansaug- und Rücklaufbohrung (Bild 7, Pfeil). Schalten Sie die Spritzpistole kurz ein.

Umweltschutz

Schütten Sie Farb- oder Lösungsmittelreste nicht in den Ausguss oder in den Müll. Geben Sie den Abfall bei kostenlosen kommunalen Sondermüllsammlungen ab.

Flexible Düsenverlängerung (Bild 4 + 8)

Für Spritzarbeiten an Decken, liegenden Objekten oder schlecht zugänglichen Stellen z. B. Heizkörper.

Zubehör W 180 P

Benennung Best. Nr.

Rundstrahldüsen für verschiedene Spritzmaterialien:

Dickflüssige Spritzmaterialien Düsengröße 1,0 0046 906 Sehr dünnflüssige Spritzmaterialien Düsengröße 0,5 0046 894

Farbbehälter mit Deckel 0413 909 Nadelstrahldüse 0209 045 Flexible Düsenverlängerung mit Zerstäuber 0046 675

W 180P

Wichtiger Hinweis zur Produkthaftung!

Bei Verwendung von fremdem Zubehör und Ersatzteilen können die Haftung und Garantieansprüche ganz oder teilweise entfallen. Mit Original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt sind.

Störung Ursache Beseitigung

Spritzpistole summt und Kolben festgeklebt Pumpe demontieren und arbeitet nicht reinigen

Defekter Antrieb Spritzpistole an

Kundendienst senden

Spritzpistole saugt nicht an Kein Ventil in der Pumpe Ventil einsetzen

Saugrohr lose in der konischen Bohrung Saugrohr nachschieben Entlüftunsbohrung im Pumpengehäuse verstopft reinigen Ansaugbohrung (Stutzen) im Pumpengehäuse verstopft reinigen Spritzmaterial hat zu hohe Viskosität entsprechend verdünnen

Spritzpistole saugt an, Düse verstopft reinigen spritzt aber nicht Kanäle und Bohrungen im

Zerstäuber verstopft. reinigen

Spritzpistole arbeitet, Spritzmaterial im Behälter nachfüllen spritzt aber unregelmäßig geht zu Ende

Spritzpistole wird schräg gehalten, flexible Düsenverlängerung so dass Luft angesaugt wird. einsetzen Spritzmaterial hat zu hohe Viskosität (zu zähflüssig) entsprechend verdünnen Feineinstellknopf nicht richtig je nach Spritzmaterial neu eingestellt einregulieren Falsche Düsengröße Düse wechseln Verschlissene Düse ersetzen Verschlissenes Ventil ersetzen Falsches Ventil eingesetzt richtiges Ventil verwenden

Ersatzteilliste W 180 P

Pos Benennung Best. Nr.

1 Ansaugrohr 0413 305 2 Farbbehälter mit Deckel 0413 909 3 Düse 0,8 mm 0046 903 4 Arretiermutter 0413 310 5 Ventil 0209 042 6 Pumpengehäuse 0413 202 7 Kolbenfeder 0033 028 8 Kolben 0198 207 9 Düsenschlüssel 0199 327

10 Viskositätsmeßbecher klein 0209 058
