N O T I C E
Version 01/13
Compteur de cycles/
timer Wachendorff
Code : 129118 LD2T06P0
Code : 129120 LD4T06P0
Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et
conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des
appareils.
Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de
l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques
usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratui tement votre ancien produit si vous envisagez
d’acheter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les
retirer de l’appareil et les déposer dans un centre de collecte.
Note de l’éditeur
Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que
soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements
de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications
sans avis préalable.
© Copyright 2001 par Conrad. Imprimé en CEE. XXX/01-13/JV
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
Page 2
Mode d’emploi
1. Introduction
Nous vous remercions pour votre achat d’un produit de notre marque et nous vous félicitons pour
cette décision.
Les appareils de la série des grands afficheurs LDT peuvent être programmés à l’avance pour de
nombreuses applications.
Afin d’utiliser parfaitement l’intégralité des fonctionnalités de l’appareil, nous vous recommandons
de bien vouloir observer ceci :
Toute personne chargée de la mise en service ou de la commande de l’appareil doit avoir
préalablement lu et compris le mode d’emploi, plus particulièrement les consignes de sécurité !
2. Consignes de sécurité
2.1 Consignes générales
Afin de garantir un fonctionnement sur de l’appareil, celui-ci doit être utilisé conformément aux
indications du présent mode d’emploi. Lors de son utilisation veuillez également respecter les
dispositions légales ainsi que les règles de sécurité requises pour chaque application. Cela vaut
également lors de l’utilisation d’accessoires.
2.2 Utilisation conforme
Les appareils de la série des grands afficheurs LDT servent à l’affichage et à la surveillance de
grandeurs de processus. Toute autre utilisation que celle indiquée ici sera considérée comme
non-conforme.
Un appareil de la série des grands afficheurs LDT ne doit pas être utilisé comme seul
moyen pour la prévention d’états dangereux de machines et de systèmes. Les machines
et les systèmes doivent être construits de sorte qu’ils ne mettent pas le personnel
d’exploitation dans une situation dangereuse en cas d’état de panne (par ex. par un
interrupteur de fin de course indépendant, un verrouillage mécanique, etc.).
2.3 Personnel qualifié
Les appareils de la série des grands afficheurs LDT ne doivent être utilisés que par un personnel
qualifié et conformément aux données techniques.
Un personnel qualifié regroupe toutes les personnes familiarisées avec l’installation, le montage, la
mise en service et le fonctionnement de cet appareil et disposant d’une qualification pour l’une de
ses activités.
2.4 Autres dangers
Les appareils de la série des grands afficheurs LDT sont à la pointe de la technique et très sûrs
d’utilisation. Les autres dangers de ces appareils peuvent être provoqués par du personnel non
formé utilisant et exploitant cet appareil de manière non-conforme.
Les autres dangers sont signalés dans ce mode d’emploi par le symbole suivant :
Ce symbole vous prévient de danger de blessures graves, de décès et/ou de dégâts
matériels en cas d’inobservation des consignes de sécurité.
2 31
Page 3
3. Description
Les grands afficheurs LDT peuvent être utilisés comme timer, relais de temps et compteur de
cycles.
Les timer et les compteurs de cycles possèdent des réglages séparés et peuvent être affichés sur
différents écrans.
Timer :

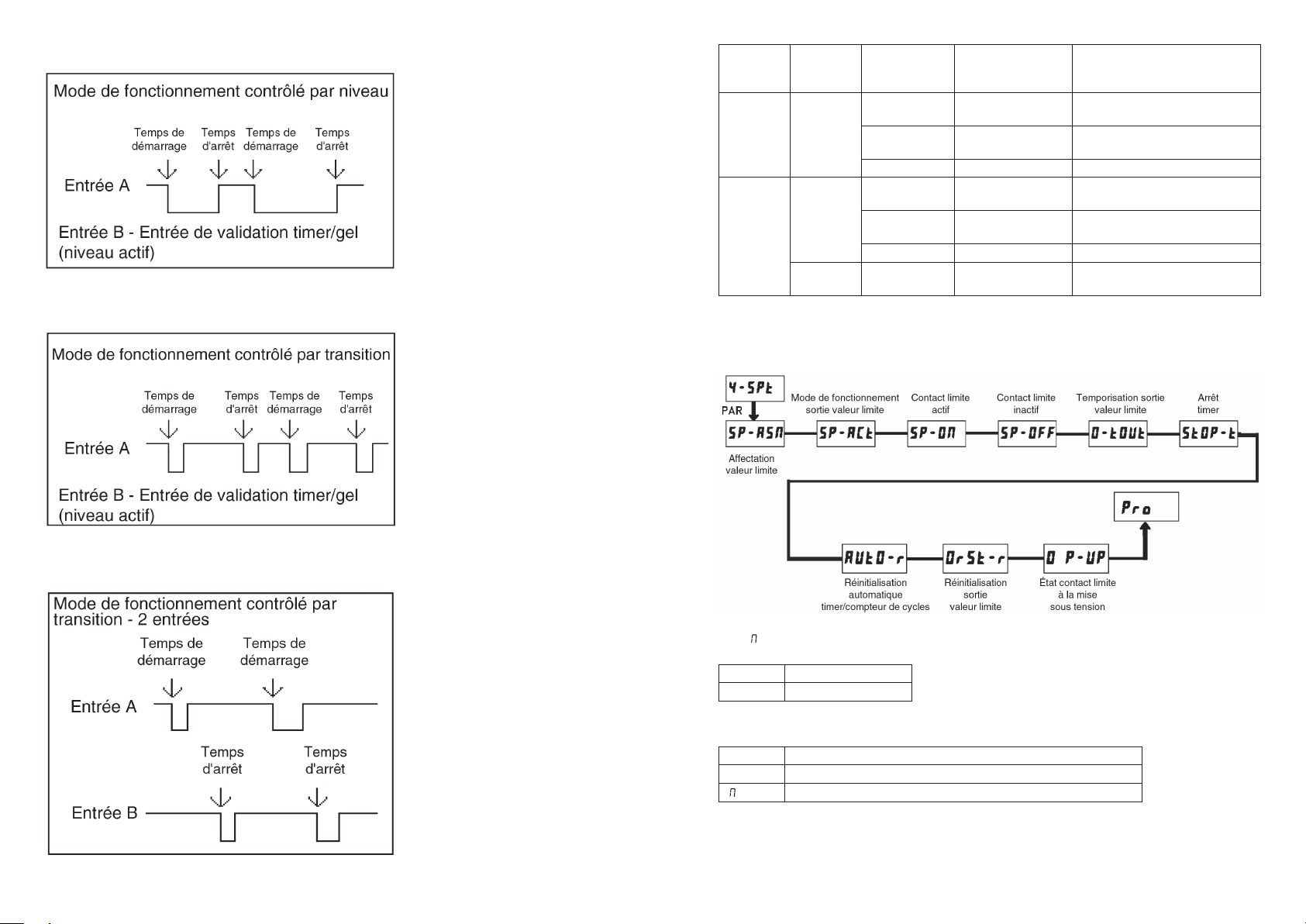

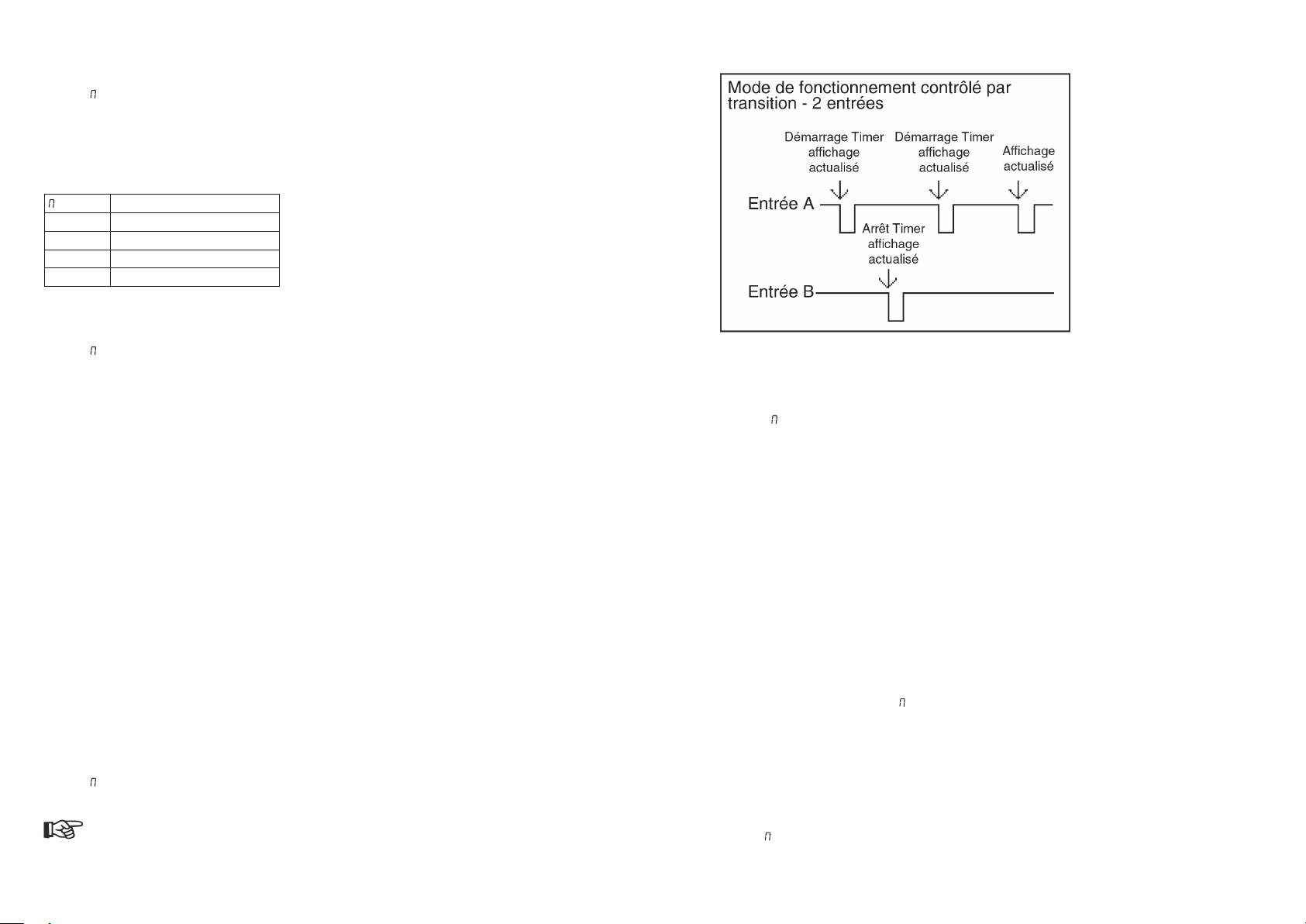

Le timer peut être commandé via deux entrées de contrôle (fonctionnement par niveau ou par
transition) avec 8 modes de fonctionnement différents.
Compteur de cycles :
Le compteur de cycles peut être affecté au timer ou à l’entrée de contrôle B. Il compte le nombreux
d’événements entrants.
Ces afficheurs peuvent être équipés de deux sorties relais et d’une interface en série.
Les grands afficheurs LDT sont intégrés à un boîtier en aluminium noir et possèdent la classe de
protection IP65. Des équerres de montage sont disponibles pour un montage au mur ou au plafond.
4. Montage
Référence x Longueur y Hauteur z Distance des trous
LD2T06P0 406,4 101,6 304,8
LD2T06P0 660,4 200 558,8
(toutes les données sont en mm)
Les appareils de la série des grands afficheurs LD sont conçus pour un montage au mur ou au
plafond. Lorsque l’installation est conforme, vous obtenez la classe de protection IP 65 (protection
contre la poussière et les jets d’eau).
30 3
Page 4
Lors du montage, veillez à ce que l’afficheur soit installé dans des zones dont la température
ambiante correspond aux spécifications de l’appareil. Une température trop élevée peut entraînée
la destruction de l’afficheur.
Vue latérale droite
Lors de l’ouverture du boîtier, veillez à ce que l’appareil ne soit pas sous tension !
1. Le grand afficheur dispose de raccordements électriques internes. Ils se composent de boîtes
de bornes amovibles.
2. Ouvrez le grand afficheur sur le côté.
3. La boîte à bornes TBC se situe sur le côté gauche du LD2T06P0.
4. Les raccordements électriques doivent correspondre aux spécifications de tension et de courant
de l’appareil. Il est recommandé de sécuriser l’alimentation de l’afficheur avec un fusible.
5. Lors du raccordement électrique, comparez les désignations des bornes avec celles indiquées
sur le schéma de connexion.
6. Dénudez les extrémités de câble sur env. 10 mm et étamez-les lorsque le câble est composé de
plusieurs fils. Vous pouvez également utiliser des cosses de câble.
7. Enfichez le câble adéquat dans la borne de la boîte à bornes et vissez le câble (tirez légèrement
sur le câble pour vous assurer qu’il est bien en place).
8. Veillez à ce que le vissage sur le côté d’une vanne permette la compensation de la pression.
11. Références
Code art. Réf. fournisseur Type
129118 LD2T06P0 Hauteur des chiffres de 57 mm, 5 chiffres, entrée de mesure
analogique, sortie relais, RS232/485
129120 LD4T06P0 Hauteur des chiffres de 101 mm, 5 chiffres, entrée de mesure
analogique, sortie relais, RS232/485
5. Installation électrique
5.1 Réglage commutateur DIP
Avant la première mise en service de l’appareil, les réglages du commutateur DIP suivants doivent
être modifiés sur le circuit principal du grand afficheur LDT (si besoin).
Ouvrez le côté droit de l’appareil pour accéder au commutateur DIP.
4 29
Page 5

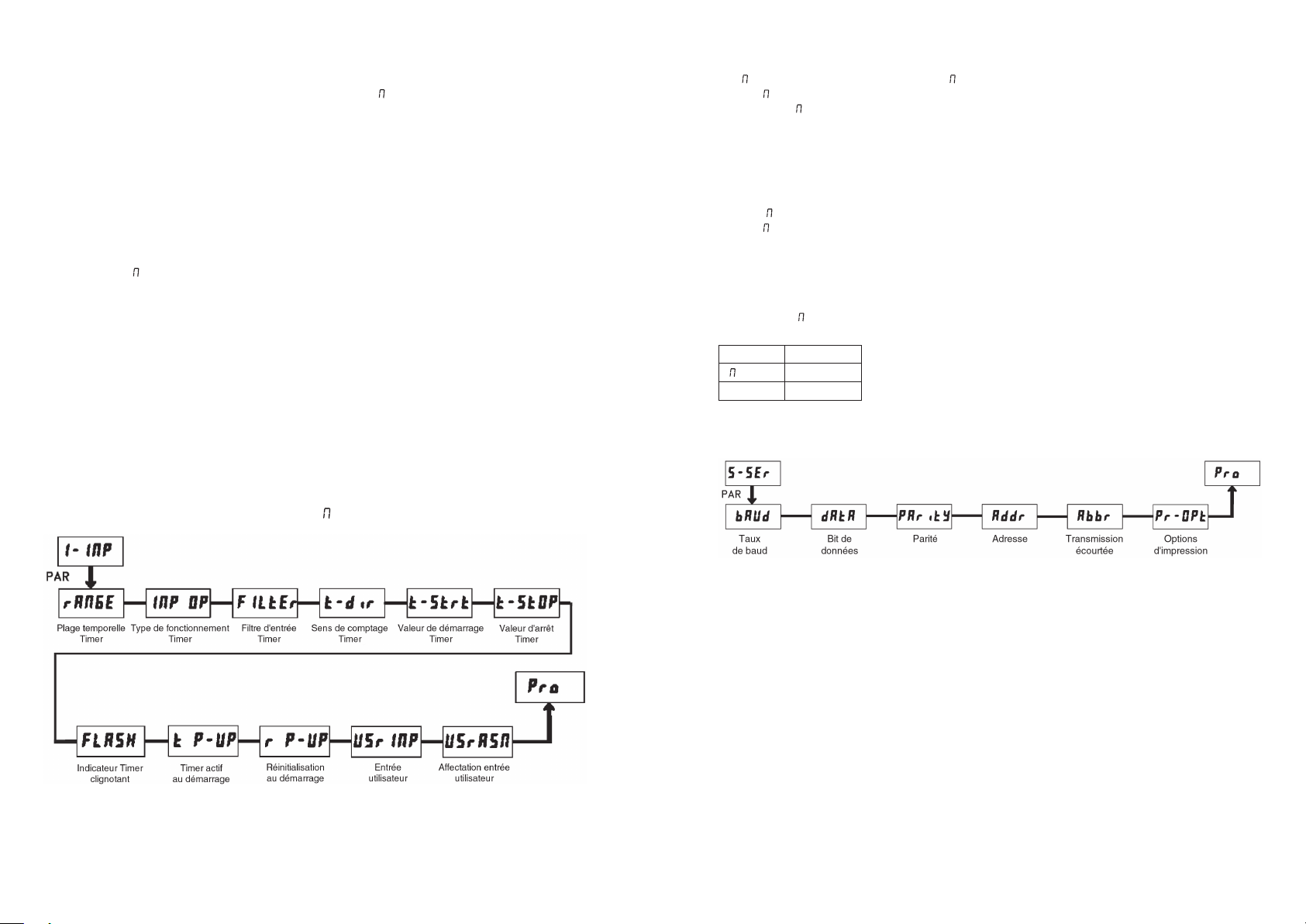

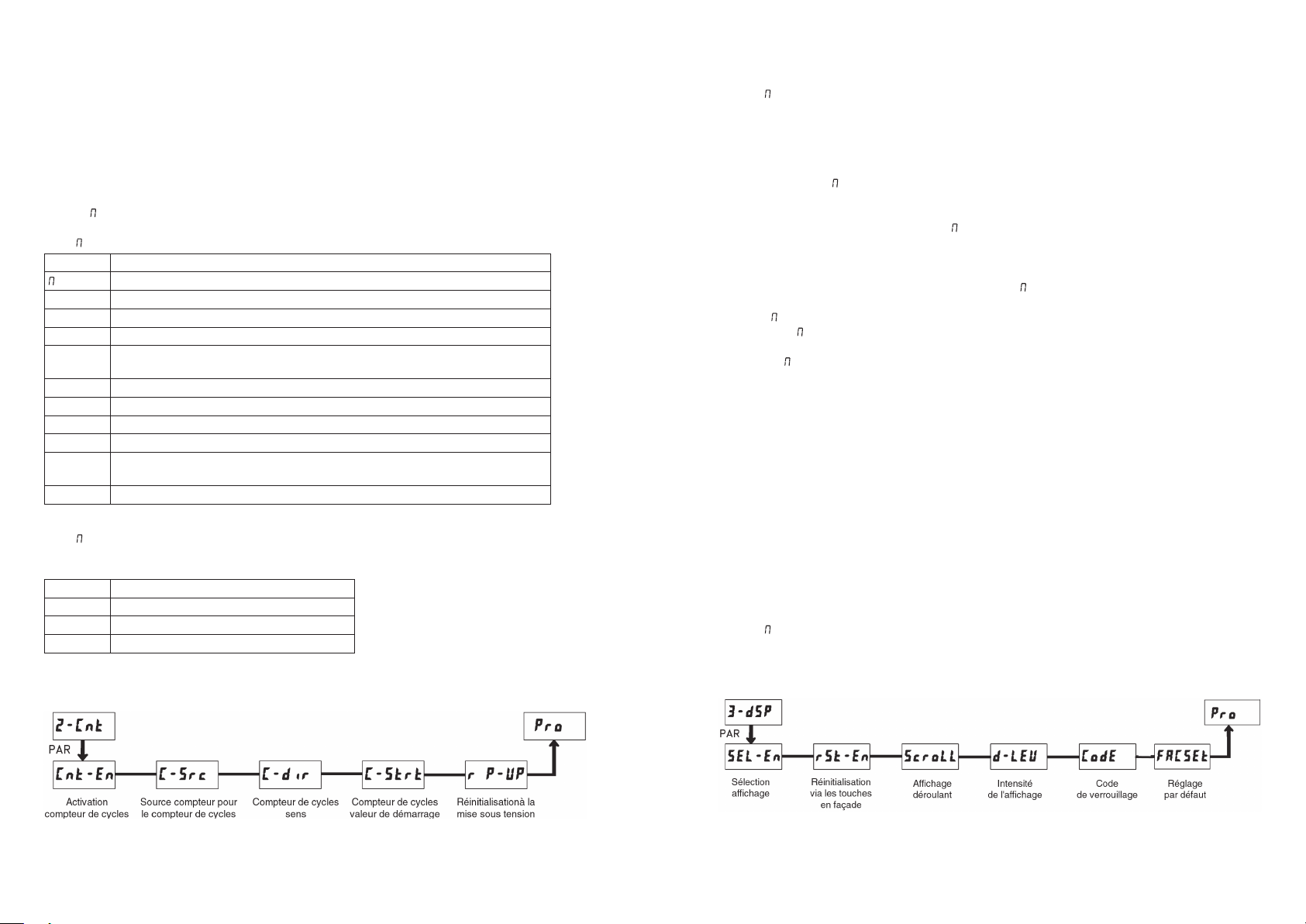

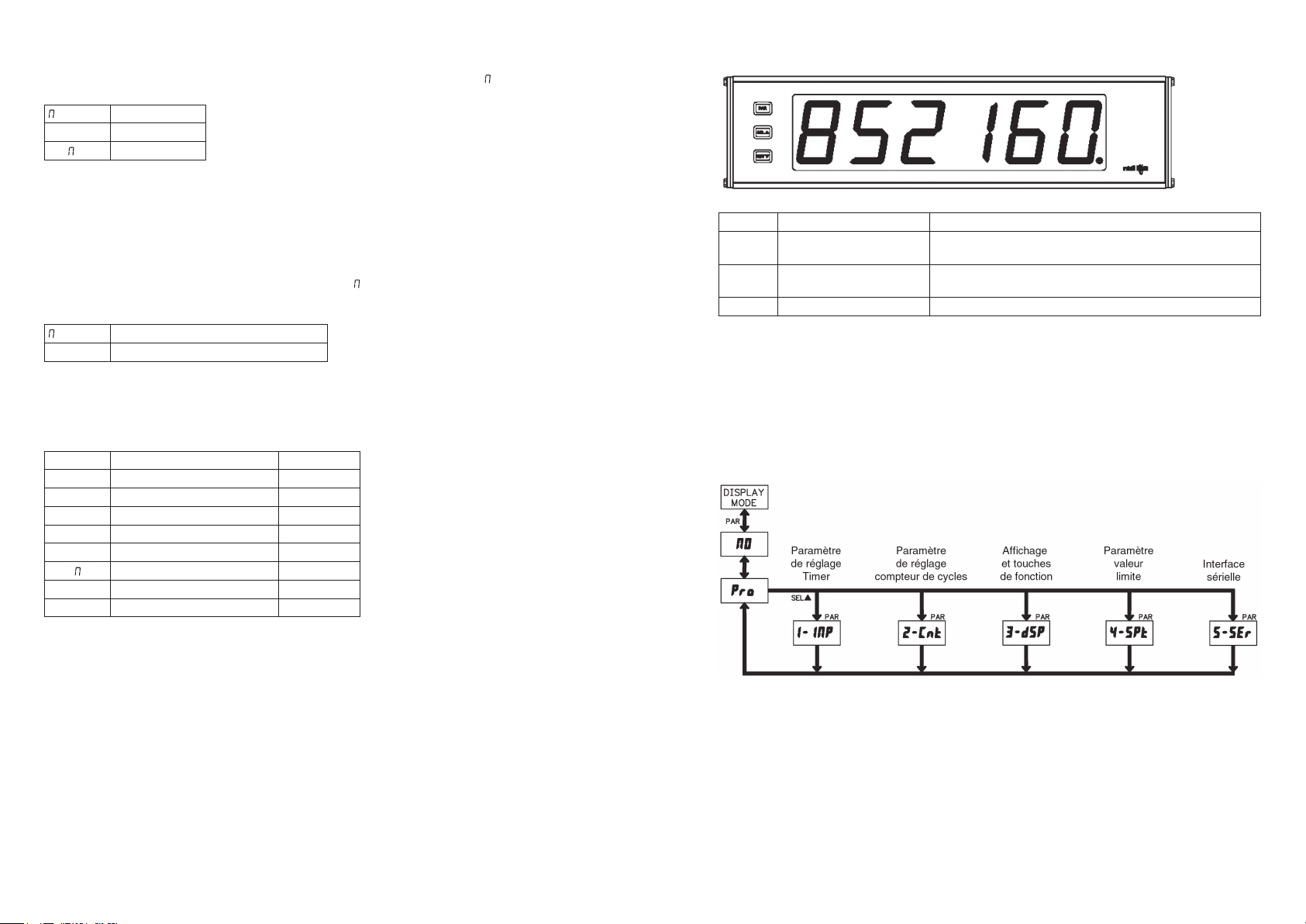

10. Aperçu global du menu de programmation
Pour accéder au menu de programmation : appuyez sur la touche PAR
Les commutateurs DIP vous permettent de régler les entrées capteur, la remise à l’état initial, le
comportement lors de la mise sous tension ainsi que la luminosité de l’affichage.
Lors de l’ouverture de l’appareil, veillez à ce qu’il ne soit pas sous tension !
Les caractéristiques suivantes peuvent être réglés via le commutateur DIP :
Commutateur DIP 1 :
Ce commutateur DIP n’est pas utilisé et doit rester dans son état par défaut.

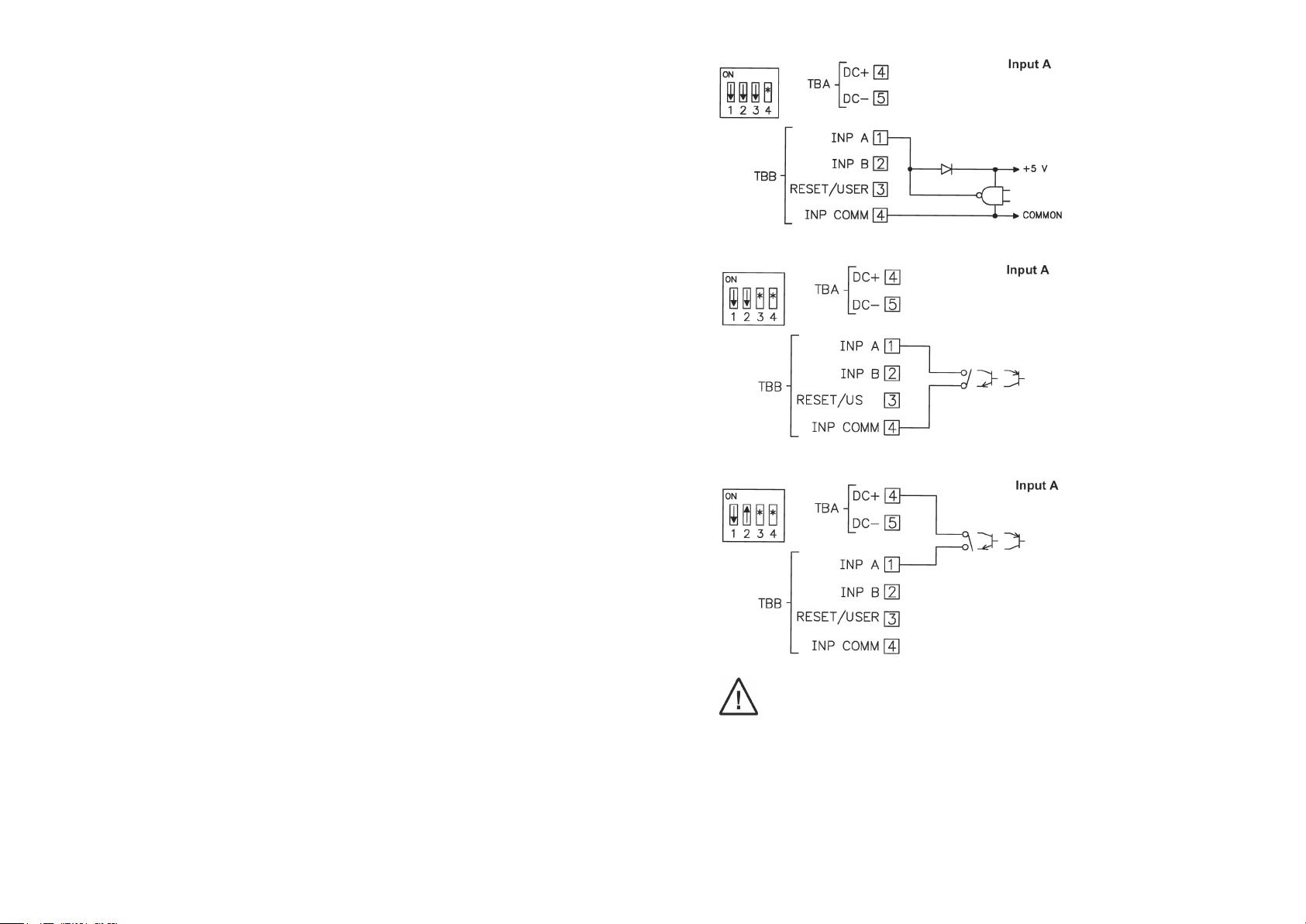

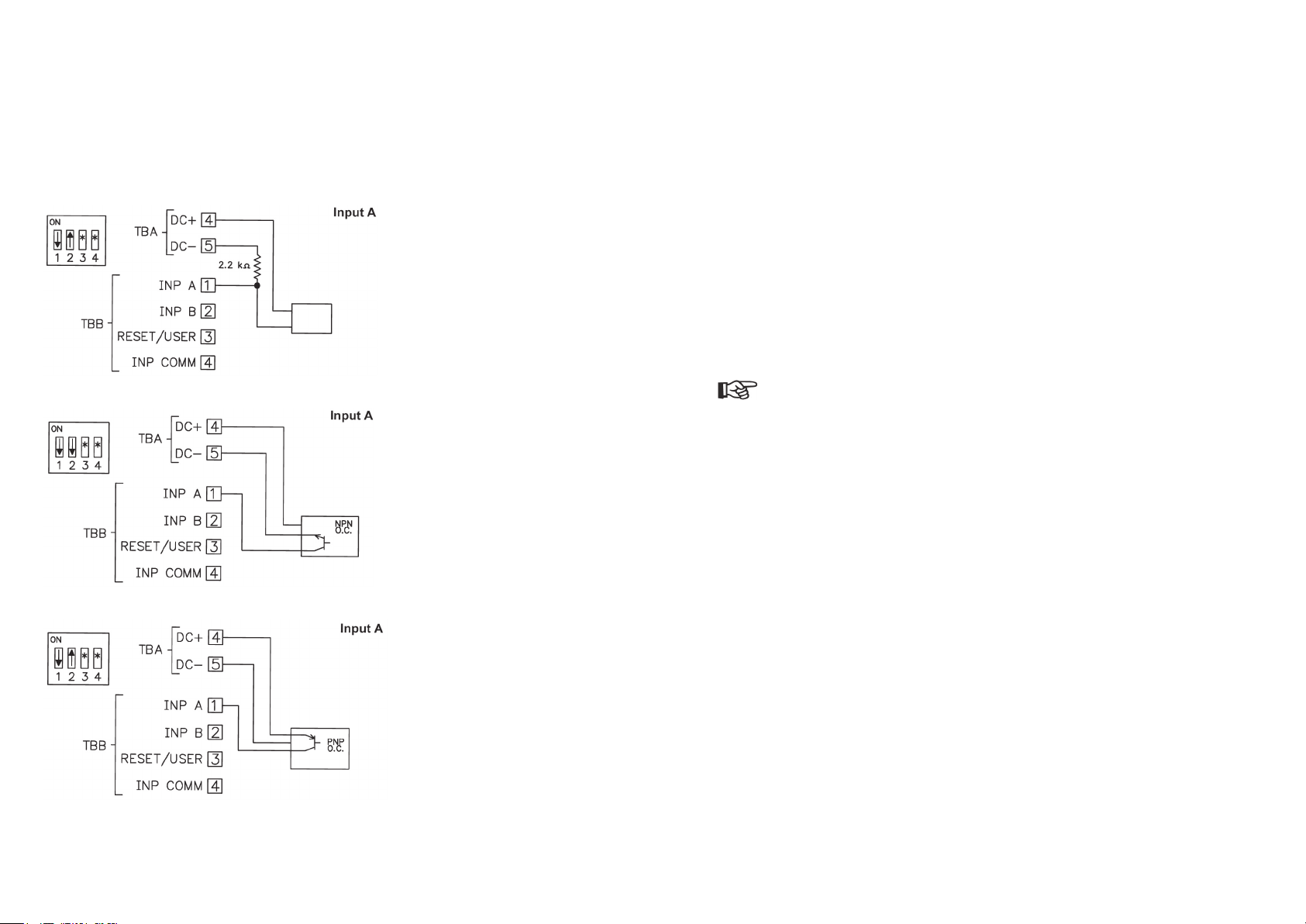

Commutateur DIP 2 (Entrée A) :
SRC (PNP) : Résistance pull-down interne 3,9 Kohms, 7,2 mA mx. @28 VDC max.
SNK (NPN) : Résistance pull-up interne 7,8 kohms à 12 VDC, Imax = 2,1 mA.
Commutateur DIP 3 (Entrée A) :
FILTER ON : Ajout d’un filtre matériel pour l’entrée A. Celui-ci supprime les rebondis-
sements de contacts des relais ou des commutateurs mécaniques. Un filtre
logiciel peut être programmé dans la section de programmation 1.
Commutateur DIP 4 (Entrée B) :
SRC (PNP) : Résistance pull-down interne 3,9 kohms, 7,2 mA max. @ 28 VDC max.
SNK (NPN) : Résistance pull-up interne 7,8 kohms à 12 VDC, Imax = 2,1 mA.
Commutateur DIP 5 (Entrée B) :
FILTER ON : Ajout d’un filtre matériel pour l’entrée A. Celui-ci supprime les rebondis-
sements de contacts des relais ou des commutateurs mécaniques. Un filtre
logiciel peut être programmé dans la section de programmation 1.
Commutateur DIP 6 (Reset / entrée utilisateur) :
(PNP) : Résistance pull-down interne 3,9 kohms, 7,2 mA max. @28 VDC max.
SNK (NPN) : Résistance pull-up interne 7,8 kohms à 12 VDC, Imax = 2,1 mA.
Commutateur DIP 7 :
Ce commutateur DIP n’est pas utilisé et doit rester dans son état par défaut.
Commutateur DIP 8 (Entrée B) :
NORMAL : L’entrée B exécute les fonctions réglées dans la section de programmation 1.
INTENSITY ADJUST : Dans cette position, l’entrée B est utilisé pour régler la luminosité de
l’affichage sur 5 niveaux différents. Le réglage s’effectue par les impulsions
de l’entrée B. La luminosité peut également être réglé dans la section de
programmation 3.
28 5
Page 6
5.2 Raccordements
Les branchements se situent sur le côté de l’appareil.
Des potentiels de tension en circuit ouvert existent sur le circuit principal. Débranchez
l’alimentation avant d’ouvrir l’appareil.

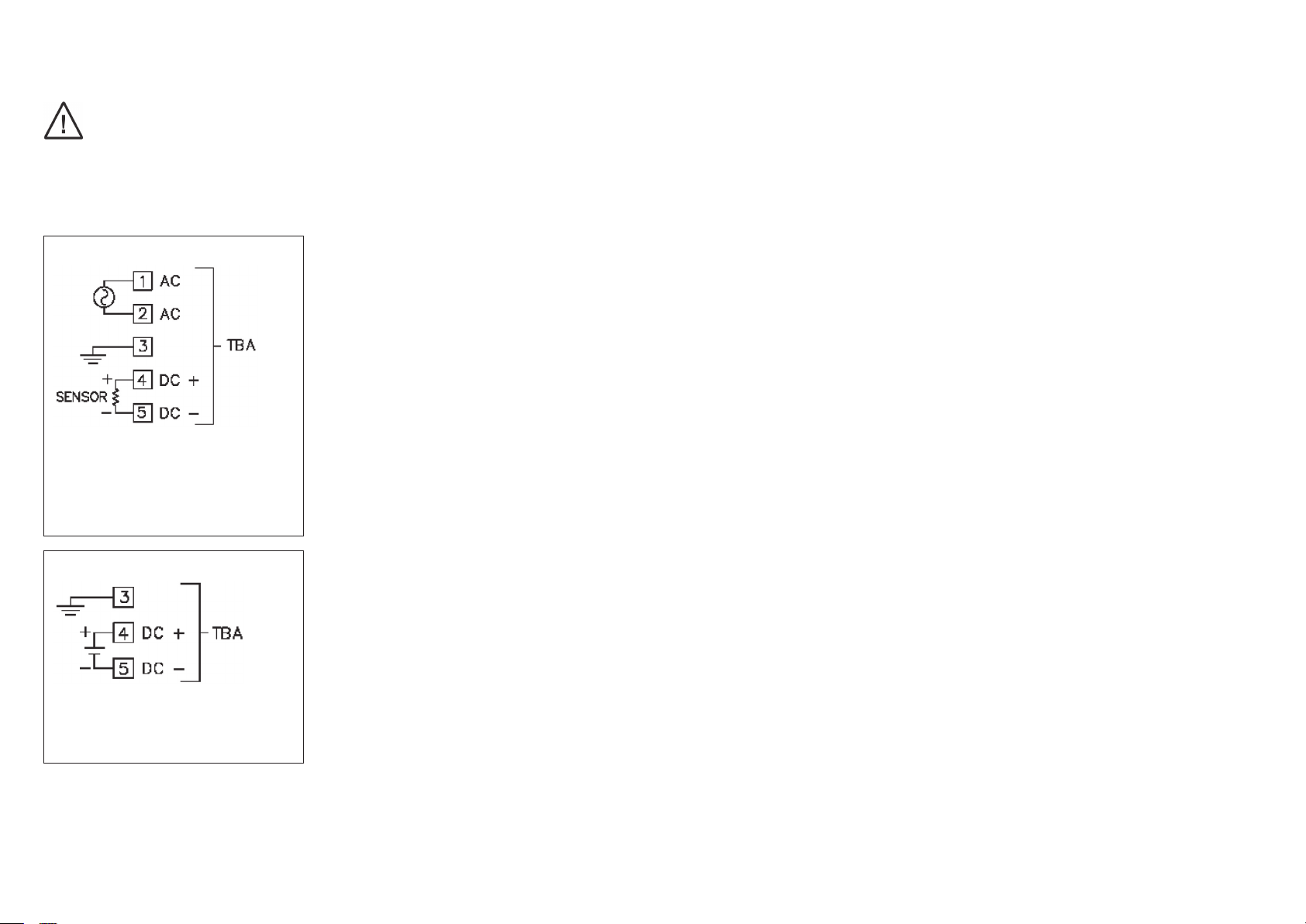

5.2.1 Alimentation
L’alimentation s’effectue sur les bornes 1-5 à l’intérieur de l’affichage (droite). Ne branchez jamais
une tension alternative en même temps qu’une tension continue.
Tension alternative :
Connexion Description
1 AC Alimentation 85 - 250 VAC
2 AC Alimentation 85 - 250 VAC
3 EARTH Masse/terre
4 DC+ Alimentation capteur 12 VDC
5 DC- Masse alimentation capteur
Compatibilité électromagnétique conformément à
- Interférence électromagnétique : EN 55011 Classe B
- Immunité : EN 61000-4-2 Critère A
Décharge au contact 4 kV
Décharge d’air 8kV
EN 61000-4-3 Critère A
10 V/m
EN 61000-4-4 Critère A
Puissance 2 kV
Signal 1 kV
EN 61000-4-5 Critère A
Puissance 1 kV L-L, 2 kV L&N-E
EN 61000-4-6 Critère A
3 V/rms
Poids :
LD2T06P0 : 2,04 kg
LD4T06P0 : 4,76 kg
Contenu :
Appareil, matériel de fixation, joint, mode d’emploi.
Constructeur :
Red Lion Controls, USA.
Tension continue :
Connexion Description
3 EARTH Masse/terre
4 DC+ Alimentation capteur 12 VDC
5 DC- Masse alimentation capteur
6 27
Page 7
Entrée de commande A : résistance Pull-Up (7,8 kohms) ou résistance Pull-Down (3,9 kohms)
réglable via le commutateur DIP pour le réglage de la logique : fortement ou faiblement active.
Temps de réaction : 5 msec typique (marche/arrêt : 50 msec.)
Fonction programmable (cf. programmation).
= 1,0 V, V
V
ILmax
Entrée de commande B : résistance Pull-Up (7,8 kohms) ou résistance Pull-Down (3,9 kohms)
réglable via le commutateur DIP pour le réglage de la logique : fortement ou faiblement active.
= 1,0 V, V
V
ILmax
= +2,4 V, V
IHmin
= +2,4 V, V
IHmin
= +28 V.
max
= +28 V.
max
Sortie relais :
Relais forme C, 5 A à 120/240 VAC ou 28 VDC
Interface en série :
RS485 : 300 à 38400 bauds, adresse 0 à 99, multipoint
RS232 : 300 à 38400 bauds, semi-duplex
Alimentation :
Alimentation AC :
85 à 250 VAC 50/60 Hz, 14 VA;
Sortie : 11 à 16 VDC, max. 50 mA
Alimentation DC :
11 à 16 VDC, 400 mA, 7 W max
Type de protection :
IP 65.
Boîtier :

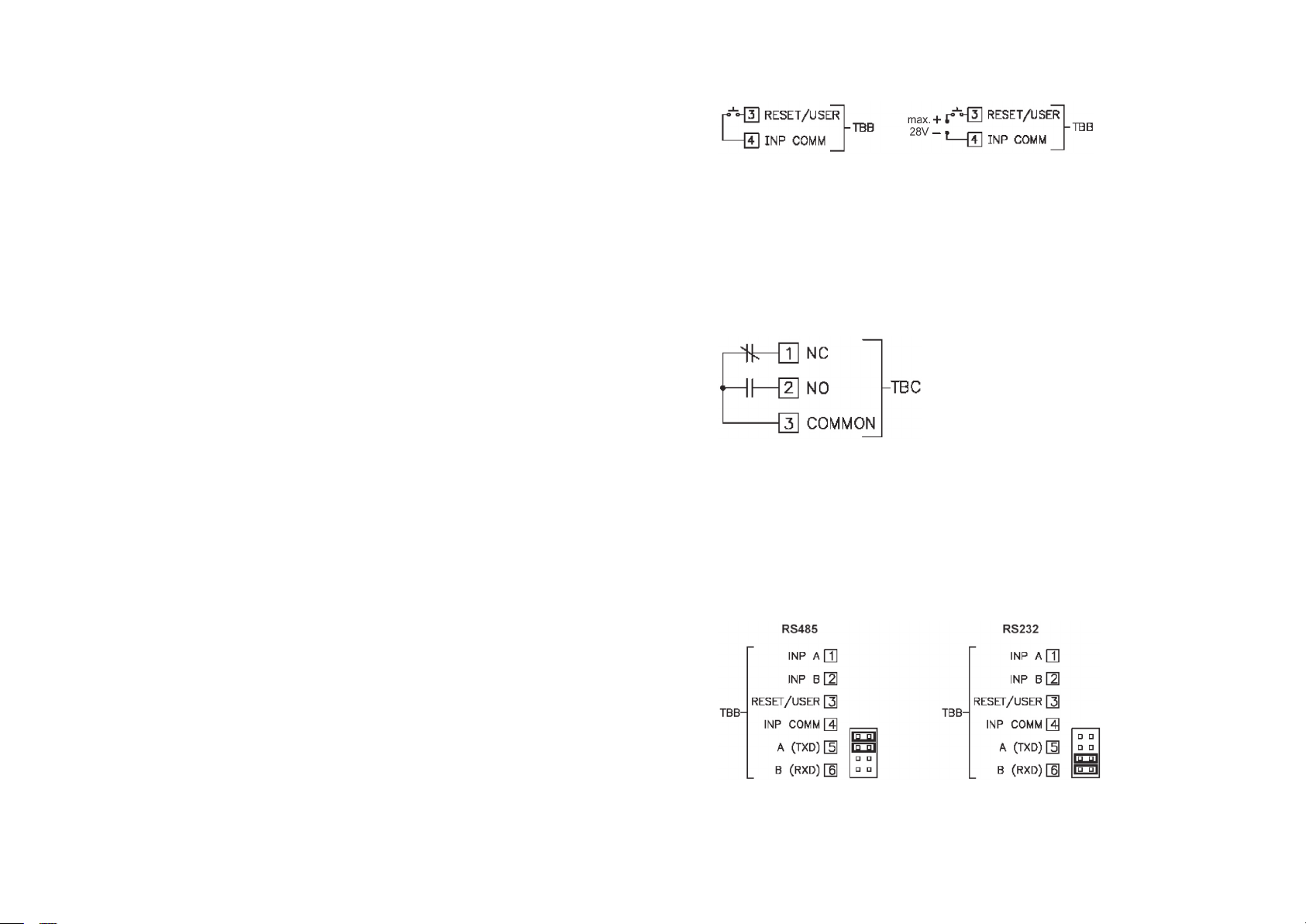

5.2.2 Entrée utilisateur
L’entrée utilisateur est toujours sur la borne 3 et la masse est toujours sur la borne 4 du TBB.
Commutateur DIP 6 SNK (NPN) Commutateur DIP 6 SRC (PNP)
Connexion Description
3 USR1 Entrée utilisateur
4 INP COMM Entrée utilisateur masse
5.2.3 Carte sortie relais
Le relais est un inverseur avec 3 connexions sur le bloc de terminal TBC situé sur le côté gauche
de l’afficheur.
Connexion Description
1 NC Contact fermé
2 NO Contact normalement ouvert
3 COMMON Relais masse commune
Boîtier aluminium peint en noir avec équerres de fixation pour le montage au mur et au plafond.
Dimensions :
LD2T06P0 : L 406,4 mm x H 101,6 mm x P 57,2 mm
LD4T06P0 : L 660,4 mm x H 200,0 mm x P 57,2 mm
Branchement :
Borniers internes amovibles
Humidité relative :
Max. 85% rH, non condensée.
Température ambiante :
En fonctionnement : 0 à +50 °C
En stockage : -40 à +70 °C
26 7
5.2.4 Interface sérielle
L’afficheur est réglé par défaut sur RS485. Lorsque vous avez besoin de l’interface RS232, vous
devez enficher les deux cavalier sur la position RS232 avant d’effectuer le branchement.
Page 8
5.2.5 Branchement capteur d’entrée
L’afficheur LDT possède 2 signaux d’entrée, A et B. Ces entrées sont branchés sur le bloc de
terminal TBB, situé à droite de l’afficheur.
Connexion Description
1 INP A Entrée A
2 INP B Entrée B
4 INP COMM Masse entrée signal
Capteur de proximité à 2 brins PNP
t1 = (10x nombre de caractères)/taux de baud
Au début de l’intervalle de temps t2, le LDT interprète la commande émise et l’exécute ensuite.
L’importance de cet intervalle de temps varie. Il est déterminé par la commande ainsi que le
caractère de fin de commande (* ou $).
Lorsque le LDT envoie des données vers l’ordinateur, l’importance de l’intervalle de temps t3 est
obtenue selon la formule suivante via les caractères à envoyer et le taux de baud.
= (10x nombre de caractères)/taux de baud
t
3
Le temps de transmission totale du LDT et par conséquence le débit maximum de données
découlent de l’addition des trois intervalles de temps.
Les temps de réponse suivants sont déterminés par le caractère final :
«*» = 50msec min.
«$» = 2msec min.
8. Entretien et maintenance
Lors d’une utilisation et d’une manipulation conformes, l’appareil n’a besoin d’aucune maintenance.
Utiliser uniquement un chiffon doux avec un peu d’eau savonneuse ou de détergent domestique
doux pour nettoyer l’écran;
Capteur NPN
Capteur PNP
Eviter les détergents et les solvants agressifs.
9. Caractéristiques
Affichage (variable)
Timer : à 6 chiffres, LED rouge de 57 mm ou 101 mm
Résolution minimale : 0,001 secondes
Résolution maximale : 1 heure
Précision : +/- 0,01 %
Lors du défilement, t OUEr clignote à l’écran
Compteur de cycles : à 5 chiffres, LED rouge de 57 mm ou 101 mm, avec indicateur C
Fréquence de comptage maximale : 10 Hz (excepté entrée B).
Fréquence de comptage maximale pour l’entrée B : 500 Hz (filtre désactivé). C OUEr clignote à
l’écran lors du défilement
Touches :
SEL : commutation entre l’affichage timer et compteur de cycles. Accès aux niveaux de program-
mation et mémorisation des paramètres.
RST : réinitialisation
Ces touches permettent également de programmer le timer/compteur. Elles peuvent être verrouillées.
Entrées timer :
Les capteurs NPN, PNP, CMOS, TTL et contacts sans potentiel sont acceptés. Réglage via le
commutateur DIP. Atténuation réglable à env. 50 Hz (contre les rebondissements de contact).
Largeur d’impulsion d’entrée : 1 ms min.
Temps de réaction timer marche/arrêt : 1 ms max.
8 25
Page 9
7.5.3 Réception des données
Une transmission des données s’effectue pour :
- Commande «transfert des valeurs» (T)
- Commande «Imprimer» (P)
- Activation de la commande «Imprimer» via une entrée utilisateur programmée.
Le volume du transfert peut être sélectionné dans la section de programme 5, comme suit :
Transmission complète :
Caractères Description
1,2 Adresse appareil (pour l’adresse 0, 2 espaces sont transférés)
3 Espaces
4-6 Abréviation (cf. tableau 1.2)
7-18 Valeur numérique (incl. signe plus et virgule)
19 <CR>
20 <LF>
21 Espaces*
22 <CR>*
23 <LF>*
*uniquement dans la dernière ligne pour les commandes d’impression (P)
Transmission écourtée :
Caractères Description
1-12 Valeur numérique (incl. signe plus et virgule)
13 <CR>
14 <LF>
15 Espaces*
16 <CR>*
17 <LF>*
*uniquement dans la dernière ligne pour la commande d’impression (P)
Signaux TTL
Contact sans potentiel ou transistor NPN
Contact sans potentiel ou transistor PNP
Exemple :
1. Adresse appareil : 17, transmission complète de la valeur du compteur A (= 114).
17CTA 114<CR><LF>
2. Adresse appareil : 0, transmission complète de la valeur limite 1 (= -250,5).
SpT -250,5<CR><LF>
3. Adresse appareil : 0, transmission écourtée de la valeur limite 2 (= 250), dernière ligne pour la
commande d’impression (P).
250<CR><LF><SP1><CR><LF>
Temps de transfert
Le LDA peut uniquement émettre ou recevoir des données.
Lors de la transmission de données, les commandes sont ignorées. Lors les commandes et les
données sont envoyées à un LDT, une temporisation est nécessaire, avant qu’un nouvel ordre ne
puisse être envoyé. Cela est nécessaire afin que le LDT puisse exécuter les ordres reçus et pour
qu’il soit prêt pour l’ordre suivant.
Au début de l’intervalle de temps t, l’ordinateur transmet l’ordre à l’interface en série et initie la
transmission. La fin de l’intervalle t est alors déterminée lorsque le LDT obtient le caractère de fin
de commande (* ou $). La longueur de l’intervalle de transmission est désignée par le nombre des
caractères à transmettre et le taux de baud réglé.
24 9
Attention : la masse du signal de mesure n’est pas séparée de façon galvanique de la
masse de l’entrée utilisateur. La masse des entrées de signaux doit être séparée des
potentiels de tensions dangereux ou posséder un potentiel de masse relié à la terre. Si ce
n’est pas le cas, il peut y avoir des tensions dangereuses au niveau des bornes masse des
entrées et de l’entrée utilisateur. Les deux considérations sont également valables pour
l’entrée utilisateur.
Page 10
5.3 Consignes d’installation
7.5.2 Transfert des commandes et des données
Bien que l’appareil possède une protection élevée contre les perturbations électromagnétiques,
l’installation ainsi que le câblage doivent être effectués en toute conformité, afin de garantir à tous
moments une sécurité contre ces dernières.
Veuillez respecter les consignes d’installation suivantes. Elles assurent une protection élevée
contre les perturbations électromagnétiques.
1. L’appareil doit être intégré à un boîtier métallique relié à la terre (armoire électrique).
2. Pour les câbles de signal et de commande, utilisez des câbles blindés. Le fil de raccordement
du blindage doit être le plus court possible. Le point de raccordement du blindage dépend de
chaque condition de branchement présente :
a. Raccordez le blindage au tableau électrique uniquement si ce dernier est branché à la terre.
b. Raccordez les deux extrémités du blindage à la terre si la fréquence des perturbations
électriques est supérieure à 1 MHz.
c. Raccordez le blindage uniquement sur le côté du LDT avec la masse et isolez l’autre côté.
3. Ne posez jamais les câbles de commande et de signal avec les câbles secteur, les alimentations
de moteur, les alimentations de bobines cylindriques, de redresseur, etc. Les câbles doivent être
posés dans des caniveaux de câbles branchés à la terre et conducteurs. Cela vaut surtout pour
les longues distances de câbles, ou lorsqu’ils sont exposés à d’importantes ondes radio d’une
station radio.
4. Dans les armoires électriques, positionnez les câbles de signal le plus loin possible des fusibles,
relais de commande, transformateurs et autre source de perturbation.
5. En cas de perturbations électromagnétiques élevées, vous devez mettre en place un filtrage
externe. Cela peut se faire par l’installation de perles de ferrite. Les perles devraient être utilisées
pour les câbles de signal et de commande, et être ainsi installée le plus près possible de l’appareil.
Afin d’obtenir une protection plus importante contre les perturbations, effectuez plusieurs
boucles à travers la perle ou utilisez plusieurs perles pour un câble.
Afin de compenser les impulsions parasites sur le câble d’alimentation, vous devez installer
des filtres secteur. Installez celui-ci à proximité du point d’accès du câble d’alimentation dans
l’armoire électrique. Les éléments suivants sont recommandés pour supprimer les perturbations
électromagnétiques :
- perles en ferrite pour les câbles de signal et de commande,
- filtre secteur pour l’alimentation.
(Attention aux indications de chaque constructeur lors de l’utilisateur de filtres secteur).
6. Les câbles longs sont aussi sensibles aux perturbations électromagnétiques que les câbles courts.
7. Evitez de connecter des charges inductives, ou fournissez un blindage suffisant.
Lorsque les données sont transmises à un appareil, une chaîne de caractères doit être formée.
Elle se compose de lettres de commande, d’une lettre d’identification pour la reconnaissance des
valeurs, d’une valeur de compteur (si une valeur doit être transférée) et d’un symbole «*» ou «$»,
qui indique la fin d’une chaîne de caractères.
Mise en place d’une chaîne de caractères :
L’appareil n’indique pas de message d’erreur en cas de chaîne erronée. Chaque chaîne doit être
faite de la manière suivante :
1. Les 2 ou 3 premiers caractères indiquent l’adresse de l’appareil. Se situe en premier l’ordre
d’adresse N, suivi d’une adresse à 1 ou 2 chiffres. L’adressage est supprimé en cas d’adresse 0.
2. L’ordre propre suit alors (cf. tableau 1).
3. Une lettre d’identification suit après, spécifiant la valeur propre (cf. tableau 2).
Pour l’ordre d’impression «P», la lettre d’identification est supprimée.
4. Lors d’une modification de valeur, suit ensuite la valeur à transférer.
5. La chaîne de caractères est terminée par «*» ou «$». Temporisation entre 2 et 50 ms.
«*» : temps de réaction du LDT de 50 ms min.
«$» : temps de réaction du LDT de 2ms min.
Commande Description
N
T
V
R
P
Tableau 1 : Commandes
Lettre d’id. Signification Abréviation Commandes
A Compteur A CTA T, V, R 8 chiffre set 7 chiffres +
B Compteur B CTB T, V, R 7 chiffres, positif uniquement
C Tachymètre RTE T
D Facteur d’échelle A SFA T, V
E Facteur d’échelle B SFB T, V
F Valeur limite 1 SP1 T, V, R
G Valeur limite 2 SP2 T, V, R
H Valeur de démarrage
Tableau 2 : Lettres d’identification
Adressage d’un appareil précis. Après «N», l’adresse propre doit suivre. N’est pas
nécessaire pour l’adresse 0.
Transmission de la valeur (lecture). Une lettre d’identification doit suivre après «T».
Modification de la valeur (écriture). Une lettre d’identification ainsi qu’un nombre
doivent suivre après «V».
Réinitialisation. Une lettre d’identification doit suivre après «R».
Imprimer (lecture). Le format d’impression est déterminé dans la section de
programmation 5.
possibles
CLD T, V 8 chiffres ou 7 chiffres +
compteur A
Volumes de transfert
préférence
6 chiffres, positif
comme la valeur de la fonction
préférence
Exemples :
Adresse appareil : 17, modifier la valeur limite de actif sur 350, chaîne de caractères : N17VF350$
Adresse appareil : 5, lire la valeur du compteur, temporisation 50 ms min. Chaîne de caractères :
N5TA*
Adresse appareil : 0, réinitialiser la sortie, temporisation 2 ms min. Chaîne de caractères : RF*
10 23
Page 11
PAritY - Parité
Ce paramètre n’apparaît que si la longueur du mot sélectionnée est de 7 bits. La parité pour
les données réceptionnées est ignorée. Si la parité est positionnée sur O, un bit d’arrêt
supplémentaire est automatique positionné, pour créer un cadre de 10 bits.
O
Odd
EUE
Addr - Adresse appareil
Saisissez ici l’adresse de l’appareil. Pour une connexion RS232, l’adresse IMG 160 doit être
sélectionnée. En cas de branchement de plusieurs appareils par RS485, indiquez une adresse
propre à chaque appareil.
Saisie : 0 à 99
Abbr - Transmission écourtée
Ce paramètre indique le type de transmission. Lorsque
la mnémonique ainsi que les valeurs des données sont transmises. Par contre, seules ces
dernières sont transmises lorsque YES est sélectionné.
O
YES
Pr - OPt - Options d’impression
Indiquez ici la valeur à imprimer lors de la requête d’un ordre d’impression. Une fois cette valeur
saisie, sélectionnez celle-ci avec YES. Attention, seules les valeurs dont les fonctions sont actives
peuvent être saisies. Lorsque, par ex, aucune valeur limite n’est activée, celle-ci ne peut pas être
indiquée.
Affichage Description Mnémonique
t-UAL
C-UAL
t-Strt
t-StOP
C-Strt
SP-O
SP-OFF
O-tOUt
Pas de parité
Inégale
Egale
O est sélectionné, l’adresse de l’appareil,
Transmission complète
Uniquement les valeurs des données
Timer TMR
Compteur de cyles CNT
Démarrage timer TST
Arrêt timer TSP
Démarrage compteur CST
Valeur limite activée SPT
Valeur limite désactivée SOF
Temps du signal d’impulsion STO
6. Touches de façade et leurs fonctions
Touche Mode d’affichage Mode de programmation
PAR
SEL
RST
Indicateurs en fonctionnement
"C" - dans l’afficheur, le compteur de cycles est à gauche.
"•" - dans l’afficheur à droite, l’indicateur relais indique l’état de la sortie relais.
"•" - peut clignoter entre la 5e et la 6e position, lorsque le timer est actif (fonction programmable).
Accès au mode de
programmation
Sélection affichage
(compteur ou tachymètre)
Remise à l’état zéro Sélection du chiffre dans la valeur paramètre
Mémorisation des paramètre sélectionnés et accès au
paramètre suivant.
Sélection dans la liste, augmentation du chiffre sélectionné
de la valeur paramètre.
7. Programmation
Aperçu menu de programmation
7.5.1 Format de communication
Le niveau de tension des états logiques correspond à la norme international :
Etat logique RS232 * (TXD; RXD) RS485 * (a-b)
1 -3 à -15 V < -200 mV
0 +3 à +15 V > +200mV
*Niveau de tension sur l’appareil récepteur
Les réglages suivants s’effectuent dans la section de programmation 5 :
- Taux de baud : 300, 600, 1200, 2400, 4800, 9600, 19200
- Longueur de mot : 7 ou 8 bits de données
- Parité : no, odd, even
- Adressage : 0 à 99
- Format d’impression : complet ou écourté
- Taille du transfert
22 11
Mode de programmation (touche PAR)
Il est recommandé d’effectuer toutes les modifications de la programmation avant l’installation.
L’afficher LDT fonctionne normalement en mode affichage. Dans ce mode de fonctionnement, vous
ne pouvez modifier aucun paramètre. Pour accéder à la programmation, appuyez sur la touche
PAR. Si l’accès n’est toujours pas possible, c’est que le verrouillage de programmation par mot de
passe ou matériel est activé.
Accès aux sections de programmation
La programmation est divisée en cinq sections de programmation. L’affichage commute entre Pro
et la section actuelle. La touche SEL permet de sélectionner la section souhaitée. Appuyez sur la
touche PAR pour obtenir le mode affichage.
Page 12
Section de programmation
Chaque section de programmation possède plusieurs sous-parties. La touche PAR vous permet
de sélectionner chacune d’entre elle, sans avoir à modifier la valeur saisie. Après le défilement
complet de la sous-partie, Pro apparaît alternativement avec O.
Sélection/saisie des valeurs
Pour chaque paramètre, l’affichage alter ne entre la description du sous-menu et la valeur
programmée. La touche PAR permet de faire défiler les différentes possibilités de sélection/valeurs.
Le paramètre/la valeur sélectioné/e est mémorisé/e et la sous-partie suivante est sélectionnée.
La saisie de valeurs numériques s’effectue en appuyant sur la touche SEL. Le chiffre de gauche
clignote et peut être modifié en appuyant sur la touche SEL. En appuyant sur la touche RST, vous
passez au chiffre suivant, vers la droite. La valeur est mémorisée si vous appuyez sur la touche PAR.
Terminer la programmation (touche PAR).
La programmation peut être quittée en appuyant sur la touche PAR lors de l’affichage Pro avec
la commutation O. Toutes les valeurs mémorisées sont alors validées et le LD retourne en mode
affichage.
Indication concernant la programmation
Il est recommandé de démarrer la programmation avec la section 1 pour les tâches de comptage
et la section 2 pour les tâches de tachymètre. Une fois la programmation terminée, il est également
recommandé de conserver les paramètres par écrit et de sécuriser la programmation par un
verrouillage (mot de passe ou entrée utilisateur).
Réglages par défaut
Le réglage par défaut peut être chargé dans la section de programmation 3. Il est très utile, lorsque
vous rencontrez un important problème lors de la programmation.
En appuyant sur la touche RST lors de la mise sous tension, le réglage par défaut est chargé. Cela
est affiché par rESEt.
AUtO r - Reset automatique du timer/compteur
Réinitialise automatique l’affichage affecté au contact limite, lorsque le contact limite est activé
(O-O ) ou désactivé (O-Off). Sélectionnez O, lorsque la sortie ne doit pas influencer l’affichage.
Saisie : O
Ovt-O
Ovt-OFF
OrSt-r - Réinitialisation de la sortie relais lors de la réinitialisation de l’écran
Lorsque YES est programmé, la sortie relais est également désactivée lors d’une réinitialisation
de l’écran (se référant à la valeur limite). La réinitialisation peut s’effectuer à l’aide des touches en
façade RST ou de l’entrée utilisateur (lorsque celle-ci a été programmée).
Lorsque
Saisie : O
YES
O P-UP - Etat lors d’une mise sous tension
Indiquez ici la façon dont la sortie relais doit se comporter en cas de panne de l’alimentation et lors
d’une remise sous tension. Avec SAUE, l’état est mémorisé avant la panne et est immédiatement
recréé. Avec O
OFF. Cette option de menu n’apparaît pas si le type de fonctionnement t-OUt a été sélectionné.
OFF
O
SAUE
O est sélectionné, la sortie relais reste active lors d’une réinitialisation de l’écran.
, la sortie relais est activée lors de la mise sous tension. Elle est désactivée avec
Désactivé
Activé
Dernier état
7.5 Section de programmation 5 - Interface en série (S-SEriAL)
7.1 Module 1 - Paramètre d’entrée (I-1 P)
12 21
bAUd - Taux de baud
Réglez le taux de baud souhaité.
Saisie : 300
600
1200
2400
4800
9600
19200
38400
dAtA - Bit de données
Sélectionnez ici la longueur du mot des données.
Saisie : 7-bit ou 8-bit
Page 13
Types de fonctionnement du contact limite
rA GE - Plage temporelle
Type de
fonctionnement
LAtCH
t-OUt
-OFF
O
- Contact limite actif
SP-O
Ce paramètre est défini lorsque la sortie valeur limite est active. La sortie peut être activée par un
contact limite précis (UALUE) ou lorsque le timer démarre (t-Strt) ou s’arrête (t-StOP).
Saisie : UALUE
t-Strt
t-StOP
Lorsque UALUE est sélectionné, un sous menu apparaît ensuite pour saisir le contact limite : O
Saisie : 000000 à 999999
SP-OFF - Contact limite désactivé
Ce paramètre apparaît uniquement lorsque le fonctionnement a été réglé sur le mode marche/arrêt
-OFF). Le contact définit le paramètre arrêt lorsque le contact limite est désactivé. La sortie peut
(O
être désactivée pour une valeur limite précise (UALUE) ou lorsque le timer démarre (t-Strt) ou
s’arrête (t-StOP).
Saisie : UALUE
t-Strt
t-StOP
Lorsque UALUE est sélectionné, un sous-menu apparaît ensuite pour saisir le contact limite : OF-UAL
Saisie : 000000 à 999999
O-tOUt - Période signal d’impulsion
Ce paramètre n’est actif que si le signal d’impulsion (t-OUt) a été programmé. Indiquez ici le
temps pendant lequel la sortie doit être activée, lorsque la valeur limite est atteinte. La saisie de la
valeur s’effectue au format minutes, secondes et en centième d’heure. La valeur maximale s’élève
à 99 minutes et 59,99 secondes.
Saisie : 00.00.01 à 99.59.99
StOP-t - Arrêt timer
Lorsque le timer s’arrêt, le contact limite est activé (O-O
lorsque la sortie n’influence pas la marche/arrêt du timer. La commande arrêt timer est supprimée,
lors d’une réinitialisation du timer a lieu ou lorsqu’une impulsion de démarrage du timer a lieu au
niveau de l’entrée.
Saisie :
Ovt-O
Ovt-OFF
O
Description Sortie active Sortie désactivée
Sortie connectée
en continue
Signal d’impulsion Lorsque la valeur
Mode marche/arrêt Lorsque la valeur
Lorsque la valeur
affichage = valeur
nominale
affichage = valeur
nominale
compteur = valeur
nominale
Lors d’une réinitialisation
manuelle (lorsque OrSt-r = YES)
Lorsque la période de signal
d’impulsion est passée.
Lorsque valeur compteur n’est
plus égale à la valeur nominale
) ou désactivé (O-Off). Sélectionnez O
-UAL
Sélectionnez l’une des 18 plages temporelles.
(S = secondes; = minutes; H = heures; d = jours)
Secondes affichage max. résolution
555555 999999 1 sec.
55555.5 99999.9 0,1 sec.
5555.55 9999.99 0,01 sec.
555.555 999.999 0,001 sec.
Minutes affichage max. résolution
999999 1 min.
. 99999.9 0,1 min.
. 9999.99 0,01 min.
Heures affichage max. résolution
HHHHHH 999999 1 h
HHHHH.H 99999.9 0,1 h
HHHH.HH 9999.99 0,01 h
Min./sec. affichage max. résolution
.55 9999.59 1 sec.
.55.5 999.59.9 0,1 sec.
.55.55 99.59.99 0,01 sec
H/min. affichage max. résolution
9999.59 1 min.
HHHH.
HHH. . 999.59.9 0,1 min.
. 99.59.99 0,01 min.
HH.
H/min./sec. affichage max. résolution
HH. .55 99.59.59 1 sec.
Jr/h/min. affichage max. résolution
99.23.59 1 min.
dd.HH.
PUt - OP - Types de fonctionnement
I
Ce paramètre définit la façon dont les signaux d’entrée contrôlent l’état marche/arrêt du timer. Les
schémas présentés indiquent les fonctionnalités pour les modes de fonctionnement contrôlés par
niveau (LEUEL) et par transition (EdGE) (1 entrée ou 2 entrées). Pour les types de fonctionnement
avec une entrée (seulement l’entrée A), l’entrée B met à disposition la fonction de validation
contrôlé par niveau (le timer est maintenu, tant que l’entrée B est pontée vers la masse). Dans
le mode écran gelé (HO Ld), la valeur de l’afficheur est gelée et n’est actualisée que lorsqu’un
pic de tension a lieu au démarrage timer (entrée A) ou à l’arrêt timer (entrée B). Les modes de
réinitialisation du timer (rSt) sont identiques aux modes de fonctionnement normaux, excepté le
fait que lors d’un pic de tension au niveau de l’entrée de démarrage, le timer est réinitialisé. Le
timer peut également être maintenu lorsque la valeur d’arrêt timer est atteinte ou lors de l’activation/
désactivation de la sortie relais. Ce fonctionnement d’arrêt est supprimé, lorsque a lieu une
réinitialisation du timer ou s’il y a une nouvelle impulsion de démarrage au niveau de l’entrée timer.
20 13
Page 14
LEUEL, LEUrst
EdGE -1, Erst -1
Réglage
entrée
utilisateur
n’est pas
P-LOC
P-LOC
Tableau 8.1 : aperçu verrouillage de programmation
Etat
entrée
utilisateur
_______
active
inactive 0 - 999
Code de prog.
1 - 99
100 - 999 Requête code Accès après saisie code
1 - 99
100 - 999 Requête code Accès après saisie code
Mode après appui
sur «SEL»
0
0
Programmation
complète possible
Programmation
rapide
Programmation
verrouillée
Programmation
rapide
Programmation
complète possible
Accès au mode de
programmation
Accès immédiat possible
Accès après programmation
rapide et saisie code
Aucun accès possible
Aucun accès possible
Accès possible immédiatement
7.4 Section de programmation - Paramètre de limite de contrôle (4-SEtPt)
EdGE - 2, Erst - 2
SP-AS - Affectation contact limite
Sélectionnez l’affichage auquel le contact limite (sortie relais) doit être affecté.
t-UALUE
C-UALUE
SP-ACt - Type de fonctionnement
Sélectionnez le type de fonctionnement de la sortie relais.
LAtCH
t-OUt
-OFF
O
Timer
Compteur de cycles
Maintenu
Signal d’impulsion
Limite absolue
14 19
Page 15
SEL En - Sélection affichage (SEL )
Lorsque YES est programmé, la touche en façade SEL permet de commuter entre les affichages
déclenchés.
Saisie :
YES
rSt En - Réinitialisation via la touche de façade
Lorsque YES est programmé, la/les valeur/s peut/peuvent être retardée/(s) à l’aide de la touche de
façade RST . Certaines valeurs de sélection n’apparaissent que lorsque le compteur de cycles
est activé.
t-UALUE
C-UALUE
both t-C
dSPLAY
ScroLL - Affichage déroulant
Lorsque YES est programmé, l’affichage commute automatique entre le timer et le compteur de
cycles toutes les 4 secondes.
Saisie :
YES
d-LEU - Intensité de l’affichage
5 niveaux d’intensité sont disponibles. Les modifications sont directement prises en charge
Saisie : 1 à 5
CodE - Code de programmation
Le code de programmation correspond au mode de programmation et à l’accès au paramètre de
programmation.
Le code peut être utilisé en association avec la fonction ProLoc de l’entrée utilisateur.
Deux modes de programmation sont à votre disposition :
Full Programming (programmation complète) - Tous les paramètres peuvent être ouverts et
modifiés.
Quick Programming - Seules les valeurs sélectionnées peuvent être ouvertes et modifiées. Le
menu de programmation en tant que tel reste verrouillé.
Après saisie d’un code de programmation différent de «0», la saisie d’un code est nécessaire pour
accéder au menu de programmation.
Après la saisie d’un code de programmation autre que 0, la saisie d’un code est nécessaire pour
atteindre le menu de programmation.
En fonction de l’importance du mot de passe (1-99 ou 100-999), le mode quick programming est
accessible avant la requête de code (cf. tableau 8.1).
«222» est un code universel et permet l’accès indépendamment de votre code.
FACSEt - Charger le réglage par défaut
Lorsque YES est programmé, le réglage par défaut est chargé.
Saisie :
YES
O
O
Aucune réinitialisation
Valeur timer
Compteur de cycles
Timer et compteur de cycles
Affichage actuel
O
O
Si la touche RST est appuyée lors du processus d’activation, le message rESEt est affiché
et le réglage par défaut chargé.
HOLd - 2, Hrst - 2
FILtEr - Filtre d’entrée timer
Met à disposition un filtre logiciel de 50 msec. pour enlever les rebondissements de l’entrée A et B,
lorsque vous utilisez le relais comme source de signal de contrôle.
Saisie : O
OFF
t-dir - Sens de comptage timer
Le LDT peut compter de façon croissante et décroissante. Sélectionnez le sens ici.
Saisie : Up
dn
t-Strt - Valeur de démarrage timer
La valeur de démarrage est la valeur sur laquelle le timer passe lors d’un reset. La valeur est saisie
dans le même format que la valeur d’affichage. Les valeurs autres que zéro sont normalement
utilisées pour le comptage décroissant, mais sont également valables comme offset.
Saisie : 0000000 à 9999999
t-StOP - Valeur d’arrêt timer
La valeur d’arrêt est la valeur à laquelle le timer s’arrête, peu importe l’état du niveau de signal
des entrées. Sélectionnez YES dans le sous menu, la valeur d’arrêt timer est alors indiquée dans
l’option de menu (U ALUE), au même format que la valeur d’affichage. Cette condition d’arrêt
disparaît lorsqu’une réinitialisation est effectuée ou lorsqu’un ordre de démarrage a lieu au
niveau de l’entrée. Sélectionnez
n’apparaît plus.
UALUE - Saisie valeur pour arrêt timer
Saisie : 0000000 à 9999999
FLASH - Indicateur timer clignotant
En sélectionnant YES dans le sous menu, l’indicateur du timer clignote, indiquant qu’il est actif.
Saisie : YES
O
O dans le sous menu, la saisie de la valeur d’arrêt timer (UALUE)
18 15
Page 16
t P-UP - Comportement lors de la mise en route
Le comportement du timer lors de la mise sous tension est déterminé ici. Ce paramètre n’influence
pas la fonction lors du fonctionnement par niveau (LEUEL).
StOP - le timer s’arrête, indépendamment de l’état de fonctionnement jusqu’à présent.
SAUE - le timer revient à l’état dans lequel il était avant la déconnexion de l’alimentation.
Saisie : StOP
SAUE
r P-UP - Reset lors de la mise sous tension
Vous pouvez déterminer ici si le timer doit être réinitialisé lors de la mise sous tension.
Saisie : YES
USr I
Réglage Description fonction
ProLoc
d-SEL
rESET
d-HOLd
Hd-rSt
Inhibt
d-LEU
Print
Pr-rSt
O-rSt
USrAS
Cette option de menu n’est active que si vous avez activé le compteur de cycles et lorsque celui-ci
est affecté à une fonction de l’entrée utilisateur.
Réglages Description fonction
t-UALUE
C-UALUE
both t-C
O
P - Fonction entrée utilisateur
O
Aucune fonction
Verrouillage programmation conformément à la section de programmation 3.
Sélection de l’affichage (contrôlé par transition)
Réinitialisation de l’affichage sélectionné tant que l’entrée est active.
Gel de l’affichage pour les valeurs sélectionnées. Le timer/compteur continue
de fonctionner en interne.
Gel et réinitialisation pour le timer ou le compteur de cycles.
Supprime le timing ou la fonction compteur de cycles.
Augmentation de l’intensité de l’affichage d’un niveau à chaque activation.
Transmission sérielle des données sélectionnées.
Transmission sérielle des données sélectionnées et réinitialisation des valeurs
compteur sélectionnées.
Désactivation par transition de la sortie relais.
- Affectation entrée utilisateur
Valeur timer
Valeur compteur de cycles
Valeur timer et valeur compteur de cycles
Cnt Enb - Activation compteur de cycles
Vous pouvez déterminer ici si le compteur de cycles doit être activé ou non.
Saisie : YES
O
C-Src - Source compteur pour le compteur de cycles
Ce paramètre détermine la source compteur pour le compteur de cycles. La sélection de la
réinitialisation timer (t-rESEt) génère une impulsion compteur, lors que le timer est réinitialisé
manuellement ou automatiquement (section de programmation 4 réinitialisation automatique). La
sélection entrée B (I
bloque la fonction d’activation/gel de l’entrée B lorsque le timer est programmé dans le mode de
fonctionnement pour la fonction par transition ou par niveau (section de programmation 1).
La sélection de l’entrée utilisateur (USr I P) génère une impulsion compteur lors de l’activation
de l’entrée utilisateur. Celle-ci peut cependant être programmée conformément à la section de
programmation 1 et avoir une certaine fonction. Dans ce cas, le compteur de cycles compte alors
lorsque la fonction est activée.
La sélection de la fonction MARCHE/ARRET (OUt-O
compteur lorsque la sortie relais est activée ou désactivée.
Saisie : I
USr I P
t-rSt
O-O
O-OFF
Cnt dir - Sens compteur de cycles
Le compteur de cycles peut avoir un comptage croissant ou décroissant. Sélectionnez le sens ici.
Saisie : UP
dn
Cnt Strt - Valeur de démarrage compteur de cycles
La valeur de démarrage est la valeur sur laquelle le compteur de cycles passe lors d’un reset.
Les valeurs autres que zéro sont normalement utilisées pour le comptage décroissant, mais sont
également valables comme offset pour le comptage croissant.
Saisie : 000000 à 999999
r P-UP - Reset à la mise sous tension
Vous pouvez déterminer ici si le compteur de cycles doit être réinitialisé lors de la mise sous
tension.
Saisie : YES
P b
O
PUt b) génère une impulsion compteur lorsque l’entrée B est active. Ce choix
/OUt-O FF) génère toujours une impulsion
7.2 Section de programmation 2 - Compteur de cycles (IMG 76)
16 17
7.3 Section de programmation 3 - Entrée utilisateur/touches en façade 3-dSP
Loading...
