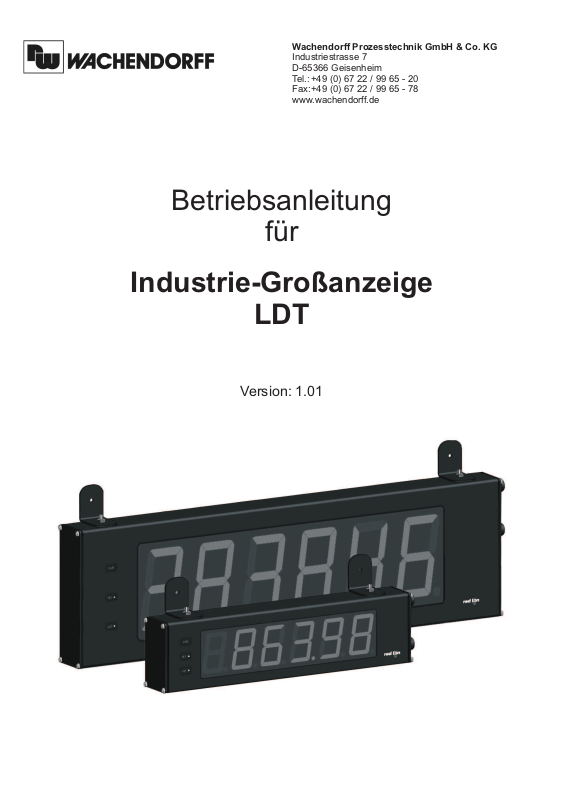

Betriebsanleitung

für

Industrie-Großanzeige

LDT

Version: 1.01

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

Industrie-Großanzeige Timer/Zykluszähler LDT

Inhalt

1 Vorwort 2

2 Sicherheitshinweise 2

2.1 Allgemeine Hinweise 2

2.2 Bestimmungsgemäße Verwendung 2

2.3 Qualifiziertes Personal 2

2.4 Restgefahren 2

2.5 CE-Konformität 2

3 Beschreibung 2

4 Montage 3

5 Elektrische Installation 4

5.1 DIP-Schalter 4

5.2 Anschlüsse 4

5.2.1 Spannungsversorgung 5

5.2.2 Benutzereingang 5

5.2.3 Relaisausgang 5

5.2.4 Serielle Schnittstelle 5

5.2.5 Anschluss des Eingangssensors 5

5.3 Installationshinweise 7

6 Fronttasten und deren Funktion 8

7 Programmierung 8

7.1 Programmabschnitt 1

-Eingangsparameter- 9

7.2 Programmabschnitt 2

-Zykluszähler- 13

7.3 Programmabschnitt 3

-Benutzereingang/Fronttasten- 14

7.4 Programmabschnitt 4

-Grenzwertparameter- 15

7.5 Programmabschnitt 5

-Serielle Schnittstelle- 18

7.5.1 Kommunikationsformat 19

7.5.2 Übertragen von Kommandos und Daten 19

7.5.3 Empfangen von Daten 20

8 Wartung und Pflege 20

9 Spezifikationen 21

10 Programmiermenü Gesamtübersicht 22

11 Bestellhinweise 23

1

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

Stand 10/06 Angaben ohne Gewähr. Irrtümer und Änderungen vorbehalten.

Industrie-Großanzeige Timer/Zykluszähler LDT

1Vorwort

VerehrterKunde!
Wir bedanken uns für Ihre Entscheidung ein Produkt
unseres Hauses einzusetzen und gratulieren Ihnen zu
diesem Entschluss.
Die Geräte der Großanzeigenserie LDT können vor Ort
für zahlreiche unterschiedliche Anwendungen
programmiert werden.
Um die Funktionsvielfalt dieses Gerätes für Sie optimal
zu nutzen, bittenwir Sie folgendeszu beachten:

Jede Person, die mit der Inbetriebnahme oder
Bedienung dieses Gerätes beauftragt ist, muss die
Betriebsanleitung und insbesondere die Sicherheits­hinweise gelesen undverstanden haben!

2Sicherheitshinweise

2.1 AllgemeineHinweise

2.4Restgefahren

Die Geräte der Großanzeigenserie LDT entsprechen
dem Stand der Technik und sind betriebssicher. Von den
Geräten können Restgefahren ausgehen, wenn sie von
ungeschultem Personal unsachgemäß eingesetzt und
bedient werden.
In dieser Anleitung wird auf Restgefahren mit dem
folgenden Symbol hingewiesen:

Dieses Symbol weist darauf hin, dass bei
Nichtbeachtung der Sicherheitshinweise
Gefahren für Menschen bis zur schweren
Körperverletzung oder Tod und/oder die
Möglichkeit von Sachschädenbesteht.

2.5CE-Konformität

Die Konformitätserklärung liegt bei uns aus. Sie können
diese gerne beziehen.Rufen Sie einfachan.

Zur Gewährleistung eines sicheren Betriebes darf das
Gerät nur nach den Angaben in der Betriebsanleitung
betrieben werden. Bei der Verwendung sind zusätzlich
die für den jeweiligen Anwendungsfall erforderlichen
Rechts- und Sicherheitsvorschriften zu beachten.
Sinngemäß gilt diesauch bei Verwendung von Zubehör.

2.2BestimmungsgemäßeVerwendung

Die Geräte der Großanzeigenserie LDT dienen zur
Anzeige von Zeitgrößen. Jeder darüber hinausgehende
Gebrauch gilt alsnicht bestimmungsgemäß.

Ein Gerät der Großanzeigenserie LDT darf nicht
als alleiniges Mittel zur Abwendung gefährlicher
Zustände an Maschinen und Anlagen eingesetzt
werden. Maschinen und Anlagen müssen so
konstruiert werden, dass fehlerhafte Zustände
nicht zu einer für das Bedienpersonal gefährlichen
Situation führen können (z. B. durch unabhängige
Grenzwertschalter, mechanische Verriegelungen,
etc.).

2.3QualifiziertesPersonal

3Beschreibung

Die Großanzeige LDT kann als Timer , Zeitrelais und
Zykluszähler eingesetzt werden.
Timer und Zykluszähler haben separate Einstellungen
und werden auch auf unterschiedlichen Displays
angezeigt.

Timer:
Der Timer kann über zwei Steuereingänge ( Pegel- oder
Flankengesteuert ) mit 8 verschiedenen Betriebsmodi
angesteuert werden.

Zykluszähler:
Der Zykluszähler kann entweder dem Timer oder dem
Steuereingang B zugeordnet werden. Er zählt die Anzahl
der aufgetretenen Ereignisse.

Die Anzeigen sind zusätzlich mit einem Relaisausgang
und einer seriellenSchnittstelle ausgerüstet.

Die Großanzeigen LDT sind in ein schwarz lackiertes
Aluminiumgehäuse eingebaut und besitzen rundum die
Schutzart IP65. Für die Montage an der Wand oder
Decke gibt esMontagewinkel.

hinterleuchtete

Einheit

Geräte der Großanzeigenserie LDT dürfen nur von
qualifiziertem Personal, ausschließlich entsprechend der
technischen Daten verwendetwerden.
Qualifiziertes Personal sind Personen, die mit der
Aufstellung, Montage, Inbetriebnahme und Betrieb
dieses Gerätes vertraut sind und die über eine ihrer
Tätigkeit entsprechenden Qualifikation verfügen.

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

2

Industrie-Großanzeige Timer/Zykluszähler LDT

4Montage

Luft-Ventil zum Druckausgleich

Die Geräte der Großanzeigenserie LDT sind für die
Wa nd- o der D e ckenm ontag e konz ipier t. Bei
sac hger echt em E inba u wir d ein Staub- und
Strahlwasserschutznach IP65 erreicht

Verbinden Sie diese
Klemme mit der
Erdung.

Achten Sie bei der Montage darauf, dass die Anzeige in
B e re i c h en m o nt i e r t w i r d , i n d e ne n d ie
Umgebungstemperatur den Spezifikationen entspricht.
Eine überhöhte Temperatur kann zur Zerstörung der
Anzeige führen.

57,15

Bestell-

nummer

Länge

406,4

660,4

Höhe

101,6

200

( Alle Angaben in mm)

Abstand

Loch

304,8
558,8

Elektrische Montageanleitung

1. Die Großanzeige hat innen die elektrischen
Anschlüsse. Diese bestehen aus abnehmbaren
Klemmenblöcken.

2. Öffnen Sie dieGroßanzeige an der Seite.

4. Modell LD4T06P0 hat den Klemmenblock TBC auf
der rechten Seite platziert (siehe Bild 4.1). Modell
LD2T06P0 hat den Klemmenblock TBC auf der linken
Seite.

5. Die elektrischenAnschlüsse müssen denSpannungs­und Stromspezifikationen des Gerätes entsprechen.
Es wird empfohlen die Spannungsversorgung der
Anzeige mit einerSicherung abzusichern.

6. Beim elektrischen Anschluss vergleichen Sie die
Klemmenbezeichnung mit der Klemmenbezeichnung
in Ihrem Schaltplan.

7. Isolieren Sie die Kabelenden ca. 10 mm ab und
verzinnen Sie die Kabelenden, wenn das Kabel aus
Einzeladern besteht. Sie können auch Kabelschuhe
verwenden.

Bild4.1: Seitenansicht rechts

Achten Sie darauf, dass beim Öffnen des
Gehäuses keine Spannungam Gerätanliegt!

3

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

8. Stecken Sie die entsprechenden Kabel in die
Klemmen der Klemmenblöcke und schrauben Sie die
Kabel fest (ziehen Sie an dem Kabel, um
sicherzugehen das esrichtig festgeschraubt ist.)

9. Bitte beachten Sie, dass die Verschraubung auf
der Seite einVentilzum Druckausgleich ist.

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

Industrie-Großanzeige Timer/Zykluszähler LDT

5ElektrischeInstallation

5.2DIP-Schalter

DIP-Schalter 4 (EingangB):

SRC (PNP): Intern. 3,9 KOhmpull-down Widerstand,

7,2 mA max.@ 28VDC max

SNK (NPN): Intern. 7,8 KOhm pull-up Widerstand

auf 12 VDC, Imax= 2,1 mA.

Vor Inbetriebnahme des Gerätes müssen die DIP­Schalter auf der Hauptplatine derAnzeige LDT überprüft
und gegebenenfalls auf die verwendeten Sensoren an
EingangAund B getrenntabgestimmt werden.

(Bild 5.1).

Um an die DIP-Schalter zu gelangen, öffnen Sie bitte die
rechte Seite derAnzeige.

Sie können mit den DIP-Schaltern die Sensoreingänge,
die Rückstellung, das Verhalten bei Einschalten und die
Anzeigehelligkeit einstellen.

Achten Sie darauf, dass beim Öffnen des
Gehäuses keine Spannungam Gerätanliegt!

Unbenutzt

Unbenutzt

Werkseinstellung

DIP-SchalterBild5.1:

DIP-Schalter 5 (EingangB):

FILTER ON:

DIP-Schalter 6 (Reset/ Benutzereingang):

SRC (PNP): Intern. 3,9 KOhm pull-down

SNK (NPN): Intern. 7,8 Kohm pull-up Widerstand

DIP-Schalter 7 :

Dieser DIP-Schalter wird nicht benutzt und sollte in
Werkseinstellung bleiben.

DIP-Schalter8(EingangB):

NORMAL: Eingang B führt die in

INTENSITY
ADJUST: In dieser Position wird Eingang B dazu

Fügt einen Hardware - Filter ein für

Eingang B. Dieser beseitigt ein
Kontaktprellen von Relais oder
mechanischen Schaltern.In
Programmierabschnitt 1 kann ein
Software - Filter programmiert werden.

Widerstand, 7,2 mA max.@ 28 VDC
max

auf 12 VDC, Imax= 2,1 mA.

Programmierabschnitt 1 eingestellten
Funktionen aus.

verwendet, um die Helligkeit der
Anzeige in 5 Stufen einzustellen. Die
Einstellung erfolgt durch Pulsieren des
Eingang B. Die Helligkeit kann auch in
Programmierabschnitt 3 eingestellt
werden.

Folgende Spezifikationen können über DIP-Schalter
eingestellt werden:

DIP-Schalter 1:

Dieser DIP-Schalter wird nicht benutzt und sollte in
Werkseinstellung bleiben.

DIP-Schalter2(Eingang A):

SRC (PNP ): Intern. 3,9 KOhm pull-down Widerstand,

7,2 mA max.@28 VDC max

SNK (NPN): Intern. 7,8 KOhm pull-up Widerstand auf

12 VDC, Imax= 2,1 mA.

DIP-Schalter3(Eingang A):

FILTER ON: Fügt einen Hardware - Filter ein für

Ein gang A. Dieser bes eiti gt e in
Kontaktp r e l l e n v o n Relais oder
m e c h a n i s c h e n S c h a l t e r n . I n
Programmierabschnitt 1 kann ein
Software - Filter programmiert werden.

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

5.2 Anschlüsse

DieAnschlüsse befinden sichauf der Seitedes Gerätes.
Auf den folgenden Seiten werden die Anschlüsse und
deren Beschaltung / DIP-Schalter Einstellung für
verschiedene Sensoren usw. beschrieben.

Offene Spannungspotenziale existieren auf der
Hauptplatine. Entfernen Sie die Spannungs­versorgung, bevor Siedas Gerät öffnen.

4

Industrie-Großanzeige Timer/Zykluszähler LDT

5.2.1Spannungsversorgung

Die Spannungsversorgung erfolgt über die Klemmen 1-5
im Innenteil der Anzeige (rechts). Schließen Sie nie
Wechselspannung und Gleichspannung gleichzeitig an.

Wechselspannung:

Anschluss Beschreibung

1 AC Spannungsversorgung85 - 250VAC
2 AC Spannungsversorgung85 - 250VAC
3 EARTH Masse/Erde
4 DC + Sensorversorgung 12 VDC
5 DC- Masse Sensorversorgung

5.2.3Relaisausgangskarte

Das Relais ist ein Wechselrelais mit 3 Anschlüssen an
Terminalblock TBC auf der linken Seite der Anzeige
LD2T06P0 und auf der rechten Seite der Anzeige
LD4T06P0.

Anschluss Beschreibung

1 NC Schliesser
2 NO Öffner
3 COMMON Relais gemeinsame Masse

5.2.4SerielleSchnittstelle

Die Anzeige ist vom Werk aus auf RS485 eingestellt.
Benötigen Sie eine RS232 Schnittstelle, müssen Sie
beide Jumper auf die RS232-Position umstecken, bevor
Sie den Anschluss vornehmen.

Gleichspannung:

Anschluss Beschreibung

3 EARTH Masse
4 DC + Spannungsversorgung 11-16 VDC
5 DC- Masse Spannungsversorgung

5.2.2Benutzereingang

Der Benutzereingang ist immer an Klemme 3 und die
Masse ist immeran Klemme 4von TBB.

max.

28V

DIP-Schalter 6 SNK (NPN)

DIP-Schalter 6 SRC (PNP)

5.2.5 AnschlussEingangssensor

Die Anzeige LDT besitzt 2 Signaleingänge, A und B.
Diese Eingänge werden an den Terminalblock TBB an­geschlossen, der sich an der rechten Seite der Anzeige
befindet.

Anschluss Beschreibung

1 INPA EingangA
2 INP B Eingang B
4 INP COMM Masse Signaleingang

Anschluss Beschreibung

3 USR1 Benutzereingang
4 INP COMM Masse Benutzereingang

5

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

PNP Sensor

PotentialfreierKontaktoderPNP-Transistor

Industrie-Großanzeige Timer/Zykluszähler LDT

Achtung: Die Masse der Spannungsversorgung ist von der

Sensormasse nicht galvanisch getrennt. Zum Schutz des

Gerätes sollte die Masse der Spannungsversorgung von

gefährlichen Spannungen isoliert werden. Oder die Masse

der Signaleingänge sollte ein geerdetes Massepotenzial

besitzen. Ist dies nicht der Fall, könnten gefährliche

Spannungenan den Masseklemmen der Eingängeund des

Benutzereingangs anliegen. Die gleichen Betrachtungen

gelten auch umgekehrtfürden Benutzereingang.

NPNSensor

2-Draht NäherungssensorPNP

PotentialfreierKontaktoderNPN-Transistor

TTL Signale

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

DIP-Schalterstellung ist abhängig von der Anwendung

*

6

Industrie-Großanzeige Timer/Zykluszähler LDT

5.3Installationshinweise

Obwohl das Gerät einen hohen Schutz gegenüber
elektromagnetischen Störungen aufweist, muss die
Installation und Kabelverlegung ordnungsgemäß
durchgeführt werden, damit in allen Fällen eine
elektromagnetische Störsicherheit gewährleistet ist.
Beachten Sie die folgenden Installationshinweise. Sie
gara ntiere n eine n hohen S chutz gegenü ber
elektromagnetischen Störungen.

1.Das Gerät sollte in einem geerdeten Metallgehäuse
(Schaltschrank) eingebaut sein.

2.Verwenden Sie für die Signal- und Steuerleitungen
abgeschirmtes Kabel. Der Anschlussdraht der
Abschirmung sollte so kurz wie möglich sein. Der
Anschlusspunkt der Abschirmung hängt von den
jeweils vorliegenden Anschlussbedingungen ab:

a. Verbinden Sie dieAbschirmung nur mit der Schalttafel,

wenn diese auchgeerdet ist.

b. Verbinden Sie beide Enden derAbschirmung mitErde,

falls die Frequenz der elektrischen Störgeräusche
oberhalb von 1MHz liegt.

c. Verbinden Sie die Abschirmung nur auf der LDT-Seite

mit Masse undisolieren Sie dieandere Seite.

3.Verlegen Sie Signal- und Steuerleitungen niemals
zusammen mit Netzleitungen, Motorzuleitungen,
Zuleitungen von Zylinderspulen, Gleichrichtern, etc.
Die Leitungen sollten in leitfähigen, geerdeten
Kabelkanälen verlegt werden. Dies gilt besonders bei
langen Leitungsstrecken, oder wenn die Leitungen
starken R adiowellen dur ch Rund funksender
ausgesetzt sind.

4. Verlegen Sie Signalleitungen innerhalb von
Schaltschränken so weit entfernt wie möglich von
Schützen, Steuerrelais, Transformatoren und anderen
Störquellen.

5. Bei sehr starken elektromagnetischen Störungen
sollte eine externe Filterung vorgenommen werden.
Dies kann durch die Installation von Ferritperlen
erreicht werden. Die Perlen sollten für Signal- und
Steuerleitungen verwendet, und so nahe wie möglich
am Gerät installiert werden. Um eine hohe
Störsicherheit zu erreichen, legen Sie mehrere
Schleifen durch eine Perle, oder benutzen Sie mehrere
Perlen für ein Kabel. Um Störimpulse auf der
Spannungsversorgungsleitung zu unterdrücken,
sollten Netzfilter installiert werden. Installieren Sie
diese nahe der Eintrittsstelle der Spannungs­versorgungsleitung in den Schaltschrank. Folgende
Teile werden zur Unterdrückung elektromagnetischer
Störungenempfohlen:

jeweiligen Herstellerangaben.)

6. Lange Leitungen sind anfälliger für elektro­magnetische Störungen als kurze. Halten Sie deshalb
die Leitungen sokurz wie möglich.

7. Vermeiden Sie das Schalten von induktiven Lasten,

bzw.sorgen Sie füreine ausreichende Entstörung.

Ferritperlen für Signal-und Steuerleitungen:
Fair-Rite # 04431677251
(RLC #FCOR0000)
TDK # ZCAT3035-1330A
Steward # 28B2029-0A0
Netzfilter für Spannungsversorgung:
Schaffner # FN610-1/07
(RLC #LFIL0000)
Schaffner # FN670-1.8/07
Corcom # 1VR3
(Beachten Sie bei der Benutzung von Netzfiltern die

7

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

WACHENDORFF PROZESSTECHNIK GMBH & CO KG
