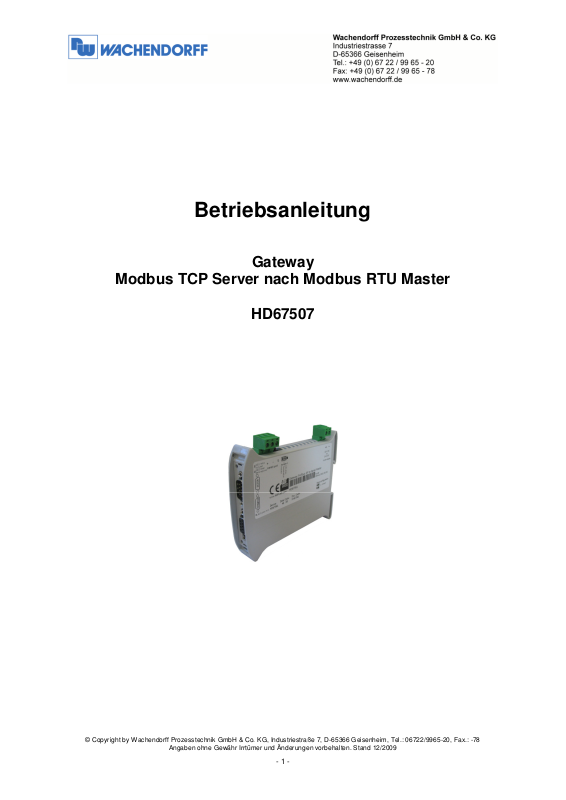

Betriebsanleitung
Gateway
Modbus TCP Server nach Modbus RTU Master
HD67507
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009
- 1 -
Inhaltsverzeichnis
Inhaltsverzeichnis .................................................................................................................................... 2
1. Vorwort............................................................................................................................................ 3
1.1.
Qualifiziertes Personal ........................................................................................................... 3
1.2.
Sicherheitshinweise und allgemeine Hinweise ...................................................................... 3
1.3.
Bestimmungsgemäße Verwendung ....................................................................................... 3
1.4.
CE Konformität....................................................................................................................... 3
2. Gateway HD67507.......................................................................................................................... 4
2.1.
Über das Gateway ................................................................................................................. 4
2.2.
Anschlussdarstellung ............................................................................................................. 4
2.3.
Übertragungskabel RS232..................................................................................................... 5
2.4.
Abmessungen ........................................................................................................................ 5
2.5.
Mechanische Installation........................................................................................................ 5
3. Konfiguration................................................................................................................................... 6
3.1.
Überspielen einer Projektierung in das HD67507.................................................................. 6
3.2.
Installation .............................................................................................................................. 7
3.3.
Projektierung erstellen ........................................................................................................... 8
3.4.
Beispiel einer Konfiguration ................................................................................................. 12
4. Allgemeine Informationen ............................................................................................................. 13
4.1.
Technischer Support ............................................................................................................ 13
4.2.
Eil-Service für Garantie und Reparatur ................................................................................ 13
4.3.
Zubehör ................................................................................................................................ 13
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009
- 2 -
1. Vorwort
Verehrter Kunde!
Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren
Ihnen zu diesem Entschluss.
Die Geräte aus unserem Haus können vor Ort für zahlreiche unterschiedliche Anwendungen
eingesetzt werden.
Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie, alle folgenden
Hinweise aus diesem Handbuch zu beachten.
1.1. Qualifiziertes Personal
Das zugehörige Gerät darf nur in Verbindung mit dieser Dokumentation eingerichtet und betrieben
werden. Inbetriebsetzung und Betrieb eines Gerätes dürfen nur von qualifiziertem Personal
vorgenommen werden. Qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise dieser
Dokumentation sind Personen, die die Berechtigung haben, Geräte, Systeme und Stromkreise gemäß
den Standards der Sicherheitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen.
1.2. Sicherheitshinweise und allgemeine Hinweise
Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der
Betriebsanleitung betrieben werden. Bei Schäden die durch Nichtbeachtung dieser
Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Bei Sach- und
Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
jeder Gewährleistungs- und Garantieanspruch.
1.3. Bestimmungsgemäße Verwendung
Die Geräte dienen zur Verbindung und dem Datenaustausch zwischen zwei unabhängigen
Bussystemen.
Ein solches Gerät darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen
und Anlagen eingesetzt werden. Der einwandfreie und sichere Betrieb der Produkte setzt
sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme,
Bedienung und Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten
werden.
1.4. CE Konformität
Die Geräte sind entsprechend der gültigen CE Richtlinien konstruiert. Sämtliche Zertifikate können bei
uns angefordert werden.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009
- 3 -
2. Gateway HD67507
2.1. Über das Gateway
Das Gateway HD67507 setzt das Modbus RTU Protokoll in das Modbus TCP Protokoll um. Es können
an der Modbus RTU Seite bis zu 32 Teilnehmer angeschlossen werden. An der Modbus TCP Seite
stellt das Gateway als Server die Daten für einen Modbus TCP Master zur Verfügung. Mit der, bei uns
auf der Internetseite erhältlichen Software, werden die Modbus RTU Register den Registern auf der
Modbus TCP Seite zugeordnet. Das Gateway pollt selbstständig die Daten der Modbus RTU Geräte
ab, wenn diese von einem Modbus TCP Master angefordert werden.
2.2. Anschlussdarstellung
Im Folgenden sind die einzelnen Anschlüsse des Gerätes beschrieben.
RS232 SUB-D-Pin
zum Programmieren
des Gateways
LED:
Zeigt den Ethernet
Ethernet Port
LED:
Schnell blinkend für
Bootmodus;
Langsam blinkend für
RUN Betrieb
Spannungsversorgung
V- = Masse
V+ = Spannungs führend
Endwiderstand
Modbus
Jumper gesteckt =
220Ohm
Modusumschaltung
Anschlussklemmen
Modbus
A = pos. Leitung
B = neg. Leitung
S = Schirm
= Boot Mode
= RUN Mode
