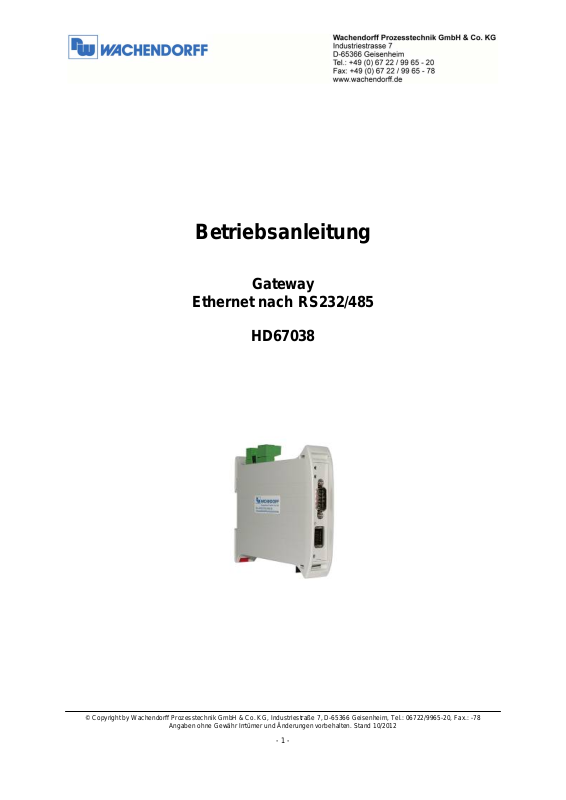

Betriebsanleitung
Ethernet nach RS232/485
HD67038
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 1 -
Inhaltsverzeichnis
Inhaltsverzeichnis....................................................................................................................................2
1 Vorwort............................................................................................................................................ 3
1.1 Qualifiziertes Personal................................................................................................................3
1.2 Sicherheitshinweise und allgemeine Hinweise .......................................................................... 3
1.3 Bestimmungsgemäße Verwendung........................................................................................... 4
1.4 CE-Konformität........................................................................................................................... 4
2 Gateway HD67038.......................................................................................................................... 5
2.1 Über das Gateway...................................................................................................................... 5
2.2 Anschlussdarstellung.................................................................................................................. 5
2.3 Übertragungskabel RS232.........................................................................................................7
2.4 Abmessungen............................................................................................................................. 7
2.5 Mechanische Installation............................................................................................................ 8
3 Konfiguration...................................................................................................................................9
3.1 Überspielen einer Projektierung in das HD67038...................................................................... 9
3.2 Installation ................................................................................................................................ 10
3.3 Projektierung erstellen.............................................................................................................. 11
3.4 Beispiel einer Konfiguration...................................................................................................... 17
4 Allgemeine Informationen............................................................................................................. 19
4.1 Technischer Support ................................................................................................................19
4.2 Zubehör ....................................................................................................................................19
4.3 Technische Daten..................................................................................................................... 20
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 2 -
1 Vorwort
Verehrter Kunde! Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss. Die Geräte aus unserem Haus können vor Ort für zahlreiche unterschiedliche Anwendungen eingesetzt werden. Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie, alle folgenden Hinweise aus diesem Handbuch zu beachten.
1.1 Qualifiziertes Personal
Das zugehörige Gerät darf nur in Verbindung mit dieser Dokumentation eingerichtet und betrieben werden. Inbetriebsetzung und Betrieb eines Gerätes dürfen nur von qualifiziertem Personal vorgenommen werden. Qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise dieser Dokumentation sind Personen, die die Berechtigung haben, Geräte, Systeme und Stromkreise gemäß den Standards der Sicherheitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen.
1.2 Sicherheitshinweise und allgemeine Hinweise
Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei Schäden die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Bei Sach- und Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungs- und Garantieanspruch.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 3 -
1.3 Bestimmungsgemäße Verwendung
Die Geräte dienen zur Verbindung und dem Datenaustausch zwischen zwei unabhängigen Bussystemen. Ein solches Gerät darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen und Anlagen eingesetzt werden. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden.
1.4 CE-Konformität
Die Geräte sind entsprechend der gültigen CE-Richtlinien konstruiert. Sämtliche Zertifikate können bei uns angefordert werden.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 4 -
2 Gateway HD67038
2.1 Über das Gateway
Das HD67038 ist ein Ethernet nach Seriell Adapter, der drei Funktionen integriert hat. Er liefert Ihnen eine virtuelle COM-Schnittstelle in Verbindung mit einer VCOM-Software (nicht mitgeliefert). Sie können mit dem Gerät auch eine serielle Kommunikation über eine Ethernet-Verbindung tunneln. Dies kann als einfache Punkt-zu-Punkt-Verbindung wie auch als Punkt-zu-Mehrpunkt-Verbindung (als Master/Slave) erfolgen. Der Wandler ist in zwei verschiedenen Gehäuseformen lieferbar und zwar
1. als schmale Bauform
2. als M-Gehäuse
2.2 Anschlussdarstellung
Im Folgenden sind die einzelnen Anschlüsse des Gerätes beschrieben.
HD6703825
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 5 -
HD6703825M
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 6 -
2.3 Übertragungskabel RS232
Als Übertragungskabel der Projektierung wird ein Standard Null-Modem-Kabel benötigt. Dies hat beidseitig eine 9-polige SUB-D Buchse. Im Folgenden sehen Sie die PIN-Belegung des Kabels:
Hinweis: Sie können dieses Kabel bei uns beziehen. Artikelnummer: AC34107
2.4 Abmessungen
HD6703825
Beispieldarstellung
HD6703825M
Beispieldarstellung
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 7 -
2.5 Mechanische Installation
Die Montage ist auf jeder 35mm DIN-Hutschiene möglich. Hängen Sie dazu das Modul mit der Oberseite in die Hutschiene ein, und drücken es dann nach unten gegen diese. Es rastet hörbar ein.
Die Lüftungsschlitze des Gehäuses dürfen nicht zugedeckt werden. Das Gerät darf nur in Umgebungen der zugelassenen Schutzart verwen det werden. Beachten Sie sämtliche Sicherheitshinweise im Bezug auf Maschinen und Menschen.
Achtung! Das Gerät enthält ESD gefährdete Bauteile.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 8 -
3 Konfiguration
3.1 Überspielen einer Projektierung in das HD67038
Nutzen Sie den folgenden Ablauf, um das Modul in Betrieb zu nehmen:
1. Verbinden Sie Ihren PC mittels eines Null-Modem-Kabel mit dem Gateway.
2. Schließen Sie die Spannungsversorgung an das Modul an.
3. Stecken Sie den Jumper der seriellen Auswahl auf „RS232“.
4. Erstellen Sie eine Projektierung mit der dazugehörigen Software.
5. Wählen Sie die serielle Schnittstelle in der Software aus und betätigen Sie „Download“
6. Schalten Sie die Spannungsversorgung ein.
7. Das Überspielen der Projektierung startet automatisch.
8. Nach Beendigung des Transfers schalten Sie die Spannungsversorgung am Gateway aus.
9. Beenden Sie die Transfereinstellungen in der Software.
10. Schalten Sie die Spannungsversorgung wieder ein. Das Gerät arbeitet nun im RUN Mod us.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 9 -

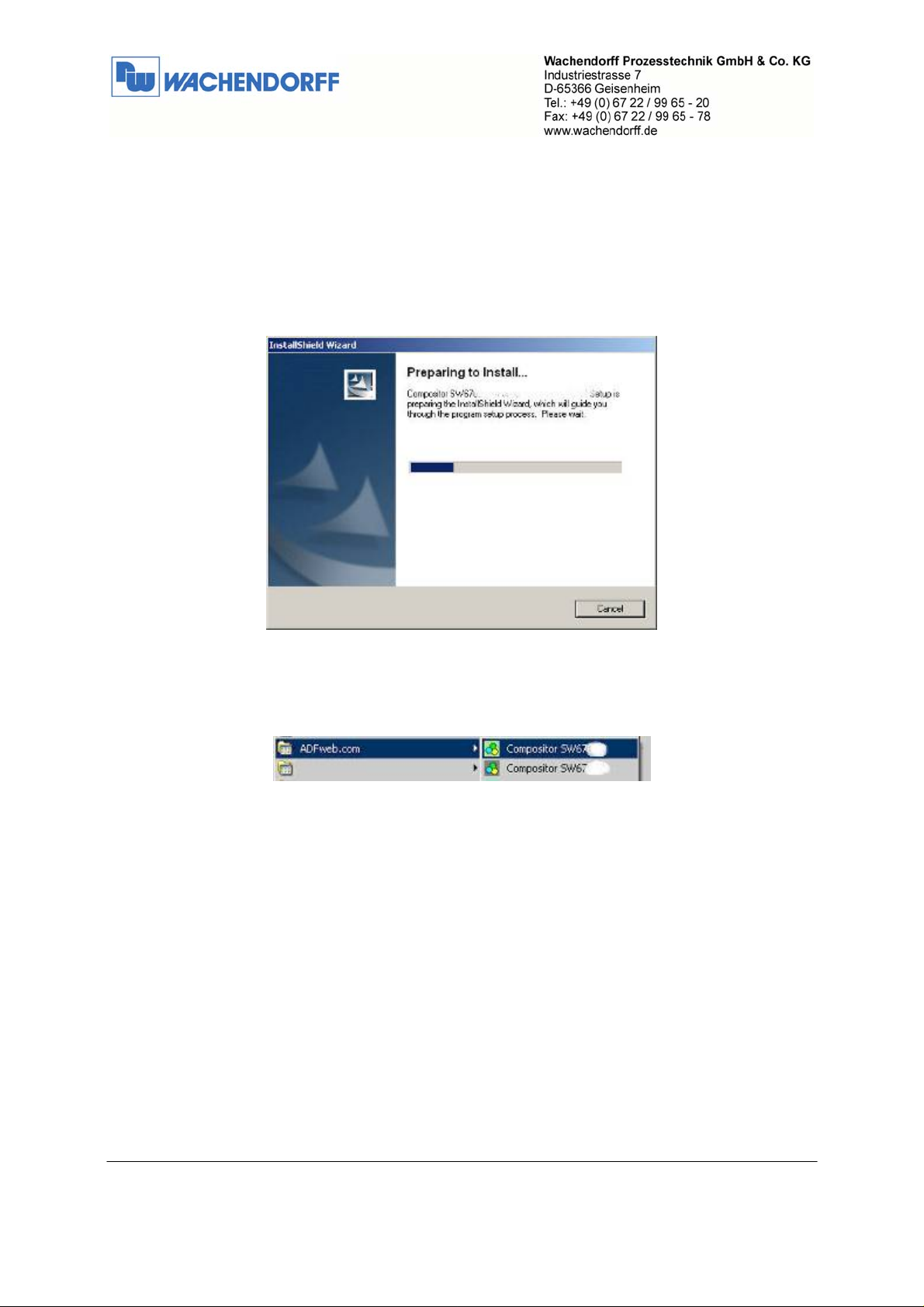

3.2 Installation
Laden Sie sich die benötigte Software von unserer Webseite „www.wachendorff.de/wp“ aus dem Downloadverzeichnis herunter. Führen Sie anschließend die Instal lationsdatei aus. Sie werden nun durch einen Assistenten durch die Installation geführt.
Ist die Installation beendet, finden Sie das Programm „Compositor SW67xxx“ in Ihrem Windows Startmenü.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 10 -
3.3 Projektierung erstellen
Führen Sie das Programm „Compositor SW67038“ aus. Das Programm ist in verschiedene Schritte unterteilt, die Ihnen direkt den Ablauf der benötigten Programmierung beschreiben.
Step1
Erstellen Sie sich ein neues Projekt oder öffnen Sie ein vorhandenes Projekt. In diesem Handbuch wird beschrieben, wie Sie ein neues Projekt anlegen.
Betätigen Sie den Button „New Project“. Es öffnet sich nun ein neues Fenster, in das Sie den Projektnamen eingeben. Es wird daraufhin unter
C:\Programme\ADFweb\Compositor_SW67038\Projects
ein neuer Projektordner mit Ihrem Projektnamen erstellt.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 11 -
Step 2 Betätigen Sie nun den Button „General Parameter“, um die grundlegenden Einstellungen der Kommunikationsschnittstellen vorzunehmen.
Ethernet
Ethernet
Seriell
RS232/485
Seriell
RS232/485
Seriell
RS232/485
Seriell
RS232/485
Ethernet
Schematische Darstellung VCOM (virtueller COM Port)
Seriell
RS232/485
Schematische Da rst el lung Pt P ( P oi nt to Po int )
Seriell
RS232/485
Schematische Darst ellu ng PtM (Point to Multipoint )
Wählen Sie hier Ihre grundsätzliche Funktionsweise des Gerätes aus. Aktivieren Sie dazu das Kontrollkästchen mit der gewünschten Funktion. Daraufhin ändert sich automatisch die Ansicht des Fensters. In den nachfolgenden Seiten werden die drei Funktionen genauer erklärt.
Funktion Beschreibung Remote COM Port
Benutzen Sie das Gerät als virtuelle COM Schnittstelle in Verbindung mit einer Software auf Ihrem PC.
Tunnel Point to Point
Benutzen Sie zwei Geräte, um eine RS232 oder RS485 Verbindung über eine Ethernetleitung zu tunneln.
Tunnel Point to Multipoint
Benutzen Sie drei oder mehr Geräte, um eine RS232 oder RS485 Verbindung über eine Ethernetleitung zu tunneln. Dabei dient ein Gerät als Master, die anderen als Slaves.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 12 -
Remote COM Port
Stellen Sie diese Funktion ein, wenn Sie von Ihrem PC aus mittels einer virtuellen COM Software auf eine RS232 oder RS485 Schnittstelle zugreifen wollen. Sie können hierbei jede beliebige VCOM Software nutzen.
Ethernet Configuration
Parameter Beschreibung IP-Adresse
Subnetzmaske
Dies sind die Netzwerkeigenschaften für die Ethernet TCP/IP Seite des
Wandlers. Unter dieser Adresse ist der Wandler am Ethernet erreichbar. Gateway Port Sie können den Port, über den die VCOM Software mit dem Gerät
kommuniziert, frei einstellen. Socket Disconnect Timeout
Hier können Sie die Zeit in Sekunden einstellen, wann der Socket bei nicht
aktiver Verbindung geschlossen wird. Seriell Port Setup
Parameter Beschreibung Auswahl RS485 /
RS232 Baudrate Parität
Enable change
Wählen Sie hier die Schnittstelle, die der Wandler zur Datenkommunikation
verwenden soll.
Stellen Sie hier Ihre Daten für die serielle Kommunikation ein.
Hinweis:
Datenbits (8) und Stoppbit (1) sind fest vorgegeben
Wenn aktiviert, ist es möglich Baudrate und Parität über Ethernet zu ändern. baudrate on the fly
Port Baudrate und Parität sind über den Port definiert. Active Serial Driver Dieser Button dient zur Datenübergabe in die Software „Serial to Ethernet
Connector“ von der Firma Eltima.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 13 -
Tunnel Point to Point
Stellen Sie diese Funktion ein, wenn Sie zwei serielle Geräte über eine Ethernet Leitung verbinden wollen.
Ethernet Configuration
Parameter Beschreibung IP-Adresse
Subnetzmaske
Dies sind die Netzwerkeigenschaften für die Ethernet-TCP/IP-Seite des
Wandlers. Unter dieser Adresse ist der Wandler am Ethernet erreichbar. Port Sie können den Port, über den die beiden Geräte miteinander kommunizieren,
frei einstellen. Remote IP Geben Sie hier die IP-Adresse des zweiten Gerätes ein, mit dem Sie einen
Tunneln aufbauen wollen. TCP / UDP Wählen Sie hier, ob die Gateways per TCP oder UDP-Protokoll miteinander
kommunizieren sollen. Force socket TCP
Wird definiert, wenn der Socket-TCP versucht die Verbindung zu starten. open Use Gateway Wenn aktiviert, ist es möglich die Gateway IP-Adresse einzutragen um in einen
anderen Adressenbereich zu gelangen. Seriell Port Setup
Parameter Beschreibung Auswahl RS485 /
RS232 Baudrate Parität
Wählen Sie hier die Schnittstelle, die der Wandler zur Datenkommunikation
verwenden soll.
Stellen Sie hier Ihre Daten für die serielle Kommunikation ein.
Hinweis:
Datenbits (8) und Stoppbit (1) sind fest vorgegeben Active Serial Driver Dieser Button hat in dieser Einstellung keine Funktion.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 14 -

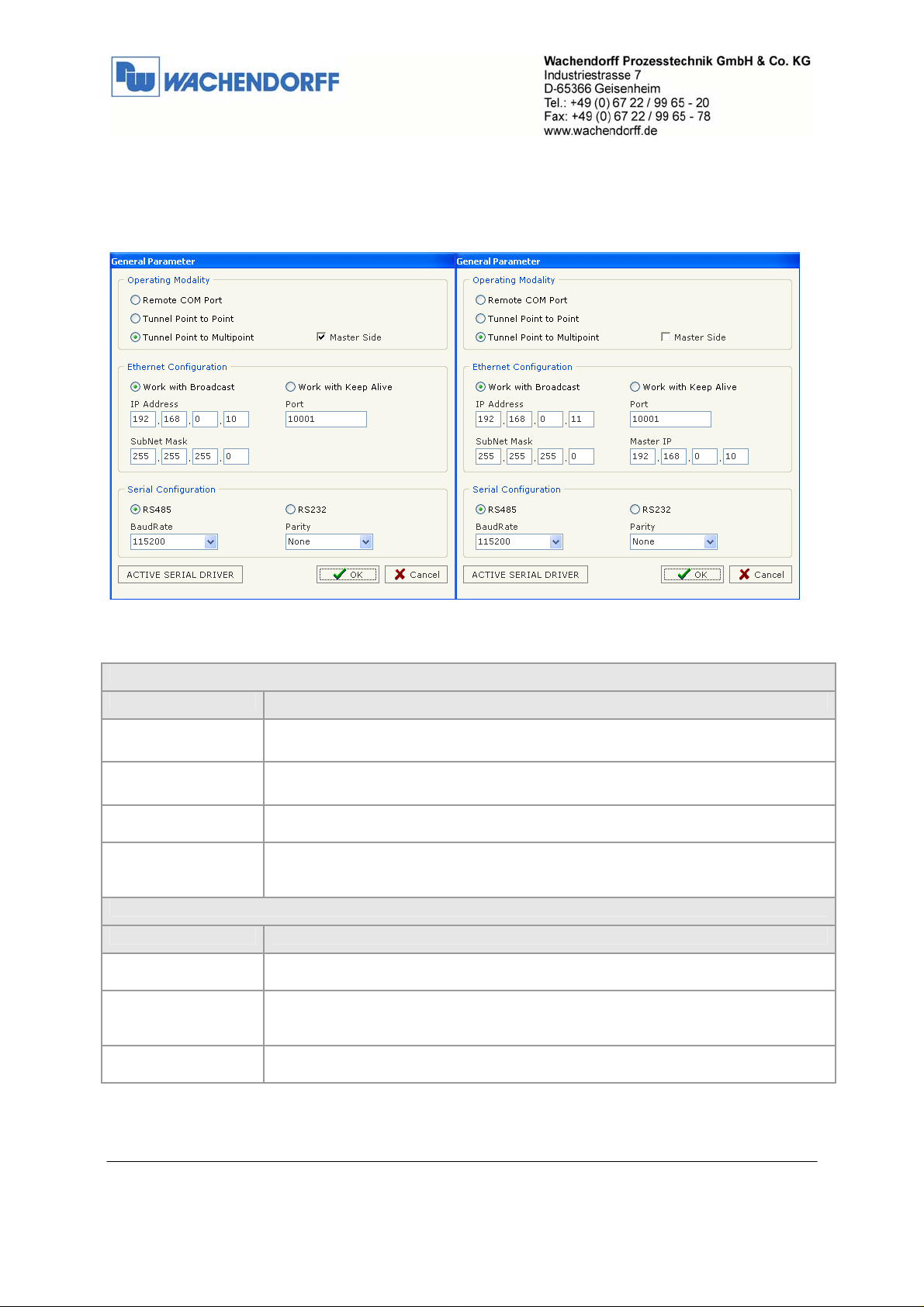

Tunnel Point to Multipoint mit Broadcast
Stellen Sie diese Funktion ein, wenn Sie drei oder mehr serielle Geräte über eine Ethernet-Leitung verbinden wollen. Dabei hat 1 Gerät die Master-, alle anderen die Slave-Funktion.
Ethernet Configuration
Parameter Beschreibung Master Side Aktivieren Sie diese Funktion nur bei dem Master-Gerät. Sie unterscheidet
hierbei eindeutig die Master- und Slave-Geräte. IP-Adresse
Subnetzmaske
Dies sind die Netzwerkeigenschaften für die Ethernet-TCP/IP-Seite des
Wandlers. Unter dieser Adresse ist der Wandler am Ethernet erreichbar. Port Sie können den Port, über den die Geräte miteinander kommunizieren, frei
einstellen. Master IP Geben Sie hier die IP-Adresse des Master-Gerätes ein, mit dem alle Slaves eine
Verbindung aufbauen sollen.
Diese Funktion ist nur in den Slave-Geräten verfügbar! Seriell Port Setup
Parameter Beschreibung Auswahl RS485 /
RS232 Baudrate Parität
Wählen Sie hier die Schnittstelle, die der Wandler zur Datenkommunikation
verwenden soll.
Stellen Sie hier Ihre Daten für die serielle Kommunikation ein.
Hinweis:
Datenbits (8) und Stoppbit (1) sind fest vorgegeben Active Serial Driver Dieser Button hat in dieser Einstellung keine Funktion.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 15 -
Tunnel Point to Multipoint mit Keep Alive
Durch die Funktion “Work with keep alive“ sendet der Master die Nachrichten an alle Geräte, die die „Keep alive“-Nachrichten versenden.
Ethernet Configuration
Parameter Beschreibung Master Side Aktivieren Sie diese Funktion nur bei dem Master-Gerät. Sie unterscheidet
hierbei eindeutig die Master- und Slave-Geräte. IP-Adresse
Subnetzmaske
Dies sind die Netzwerkeigenschaften für die Ethernet-TCP/IP-Seite des
Wandlers. Unter dieser Adresse ist der Wandler am Ethernet erreichbar. Port Sie können den Port, über den die Geräte miteinander kommunizieren, frei
einstellen. Master IP Geben Sie hier die IP-Adresse des Master-Gerätes ein, mit dem alle Slaves eine
Verbindung aufbauen sollen.
Diese Funktion ist nur in den Slave-Geräten verfügbar! Seriell Port Setup
Parameter Beschreibung Auswahl RS485 /
RS232 Baudrate Parität
Wählen Sie hier die Schnittstelle, die der Wandler zur Datenkommunikation
verwenden soll.
Stellen Sie hier Ihre Daten für die serielle Kommunikation ein.
Hinweis:
Datenbits (8) und Stoppbit (1) sind fest vorgegeben Active Serial Driver Dieser Button hat in dieser Einstellung keine Funktion.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 16 -
3.4 Beispiel einer Konfiguration
Hier sehen Sie verschiedene Bildschirmkopien einer Konfiguration.
Remote COM Port:
Genutzt haben wir hier die Software eVCOM, welche Sie über unsere Homepage kostenlos herunterladen können.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 17 -
Tunnel Point to Multipoint:
An dem Mastergerät ist ein RS485-Master angeschlossen. Dieser kommuniziert mit 2 Slaves, die jeweils auch an der RS485-Buchse der beiden Slave-Geräte ange schlossen ist.
Master
Slave 1
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 18 -
Slave 2
4 Allgemeine Informationen
4.1 Technischer Support
Für einen einfachen und schnellen technischen Support dieses Produktes stehen Ihnen unsere Ansprechpartner gerne zur Verfügung. Sie finden unsere Mitarbeiter unter:
www.wachendorff.de/wp/ansprechpartner
4.2 Zubehör
Beschreibung Artikelnummer
Spannungsversorgung 230V AC nach 12V AC AC34001
Null-Modem-Kabel zur Programmierung AC34107
Konfigurationssoftware SW67xxx
6-fach Ethernet–Switch ETHSW600
8-fach Ethernet–Switch ETHSW800
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 19 -
4.3 Technische Daten
Schnittstellen: 1x RS232 (9-polig Sub-D Pin) 1x RS485 (Klemmen) 1x Ethernet (RJ45)
Datenrate seiell: Max. 115 kps Galv. Trennung: >2000 VDC LED: 4x Signalanzeige für Versorgung und Kommunikation Versorgung: 12 VDC bis 24 VDC +-5%, 4 Watt
12 bis 18 VAC, 4 VA, 50/60 Hz
Software: Kostenloser Konfigurator „SW67038“ zur Konfiguration des Gerätes
Betriebstemperatur: -30 °C bis +70 °C Luftfeuchtigkeit: 10% bis 80%, nicht kondensierend Gewicht: ca. 200g Befestigung: Montage auf DIN-Hutschiene Hersteller: ADFweb.com S.r.I, Italien
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 10/2012
- 20 -
Loading...
