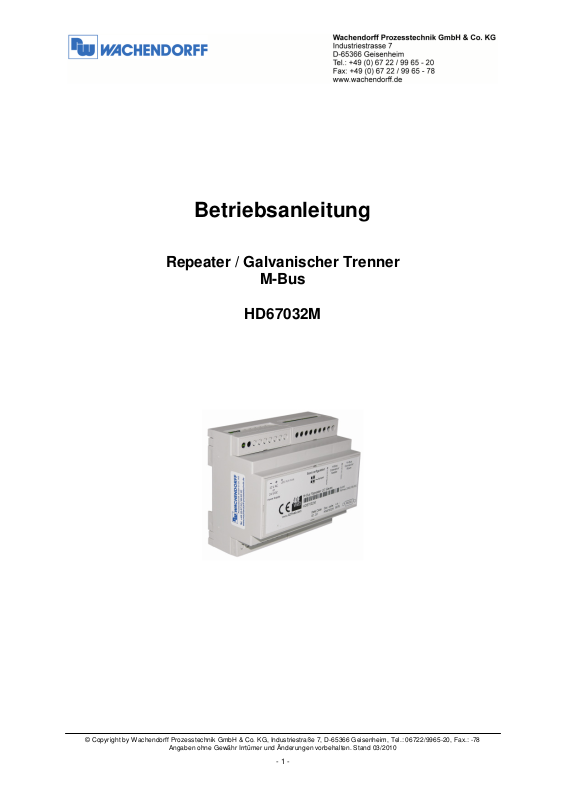

Betriebsanleitung

Repeater / Galvanischer Trenner

M-Bus

HD67032M

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 03/2010

- 1 -

Inhaltsverzeichnis

Inhaltsverzeichnis .................................................................................................................................... 2

1 Vorwort............................................................................................................................................ 3

1.1 Qualifiziertes Personal................................................................................................................ 3

1.2 Sicherheitshinweise und allgemeine Hinweise........................................................................... 3

1.3 Bestimmungsgemäße Verwendung ........................................................................................... 4

1.4 CE Konformität ........................................................................................................................... 4

2 Gateway HD67032M....................................................................................................................... 5

2.1 Über das Gateway...................................................................................................................... 5

2.2 Anschlussdarstellung.................................................................................................................. 5

2.3 Übertragungskabel RS232 ......................................................................................................... 6

2.4 Abmessungen............................................................................................................................. 6

2.5 Mechanische Installation ............................................................................................................ 6

3 Konfiguration................................................................................................................................... 7

3.1 Überspielen einer Projektierung in das HD67032M ................................................................... 7

3.2 Installation................................................................................................................................... 8

3.3 Projektierung erstellen................................................................................................................ 9

3.4 Beispiel einer Konfiguration...................................................................................................... 10

4 Allgemeine Informationen ............................................................................................................. 11

4.1 Technischer Support ................................................................................................................ 11

4.2 Eil-Service für Garantie und Reparatur .................................................................................... 11

4.3 Zubehör .................................................................................................................................... 11

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 03/2010

- 2 -

1 Vorwort

Verehrter Kunde! Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss. Die Geräte aus unserem Haus können vor Ort für zahlreiche unterschiedliche Anwendungen eingesetzt werden. Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie, alle folgenden Hinweise aus diesem Handbuch zu beachten.

1.1 Qualifiziertes Personal

Das zugehörige Gerät darf nur in Verbindung mit dieser Dokumentation eingerichtet und betrieben werden. Inbetriebsetzung und Betrieb eines Gerätes dürfen nur von qualifiziertem Personal vorgenommen werden. Qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise dieser Dokumentation sind Personen, die die Berechtigung haben, Geräte, Systeme und Stromkreise gemäß den Standards der Sicherheitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen.

1.2 Sicherheitshinweise und allgemeine Hinweise

Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei Schäden die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Bei Sach- und Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungs- und Garantieanspruch.

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 03/2010

- 3 -

1.3 Bestimmungsgemäße Verwendung

Die Geräte dienen zur Verbindung und dem Datenaustausch zwischen zwei unabhängigen Bussystemen. Ein solches Gerät darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen und Anlagen eingesetzt werden. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden.

1.4 CE Konformität

Die Geräte sind entsprechend der gültigen CE Richtlinien konstruiert. Sämtliche Zertifikate können bei uns angefordert werden.

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 03/2010

- 4 -

2 Gateway HD67032M

2.1 Über den Repeater

Der Repeater HD67032M wird einfach mit in den M-Bus Strang eingebunden und frischt die Daten von einem M-Bus Master wieder auf, sodass der benötigte Spannungspegel an den weiter entfernten M-Bus Teilnehmern wieder zur Verfügung steht. Als zusätzliches Merkmal werden die beiden M-Bus Stränge galvanisch voneinander isoliert. Dadurch werden eventuelle Störungen (wie z.B. EMV Einflüsse) von dem betroffenen Strang nicht an den Master Strang weitergeleitet. Es können bis zu 20 M-Bus Teilnehmer an den 2. Strang angeschlossen werden.

2.2 Anschlussdarstellung

Im Folgenden sind die einzelnen Anschlüsse des Gerätes beschrieben.

RS232 SUB-D-Pin zum Programmieren des Gateways

LED1: Schnell blinkend für Bootmodus; Langsam blinkend für RUN Betrieb

Spannungsversorgung V- = Masse V+ = Spannungs führend

LED3: Blinkt wenn Daten von M-Bus Strang 1 empfangen werden

M-Bus Anschlussklemmen zum M-Bus Master hin (Strang 1)

Modusumschaltung

= Boot Mode

= RUN Mode

LED2: Blinkt wenn Daten von MBus Strang 2 empfangen werden

M-Bus Anschlussklemmen zu den M-Bus Slaves (Strang 2). Gleiches Bezugspotential mit der Spannungsversorgung

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 03/2010

- 5 -

2.3 Übertragungskabel RS232

Als Übertragungskabel der Projektierung wird ein Standard Null-Modem-Kabel benötigt. Dies hat beidseitig eine 9-polige SUB-D Buchse. Im Folgenden sehen Sie die PIN Belegung des Kabels:

Hinweis: Sie können dieses Kabel auch direkt über uns beziehen.

2.4 Abmessungen

2.5 Mechanische Installation

Die Montage ist auf jeder 35mm DIN-Hutschiene möglich. Hängen Sie dazu das Modul mit der Oberseite in die Hutschiene ein, und drücken es dann nach unten gegen diese. Es rastet hörbar ein.

Die Lüftungsschlitze des Gehäuses dürfen nicht zugedeckt werden. Das Gerät darf nur in Umgebungen der zugelassenen Schutzart verwendet werden. Beachten Sie sämtliche Sicherheitshinweise im Bezug auf Maschinen und Menschen.

Achtung! Das Gerät enthält ESD gefährdete Bauteile.

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 03/2010

- 6 -

3 Konfiguration

3.1 Überspielen einer Projektierung in das HD67032M

Nutzen Sie den folgenden Ablauf, um das Modul in Betrieb zu nehmen:

1. Verbinden Sie Ihren PC mittels eines RS232 Kabels mit dem Gateway.

2. Stecken Sie den Jumper für den Gerätemodus auf „Boot Mode“.

3. Schließen Sie die Spannungsversorgung an das Modul an.

4. Schalten Sie die Spannungsversorgung ein.

5. Erstellen Sie eine Projektierung mit der dazugehörigen Software.

6. Überspielen Sie diese in das Gerät.

7. Nach Beendigung des Transfers schalten Sie die Spannungsversorgung am Gateway aus.

8. Entfernen Sie den Jumper von der „Boot Mode“ Stellung.

9. Schalten Sie die Spannungsversorgung wieder ein. Das Gerät arbeitet nun im RUN Modus.

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 03/2010

- 7 -

3.2 Installation

Laden Sie sich die benötigte Software von unserer Webseite „www.wachendorff.de/wp“ aus dem Downloadverzeichnis herunter. Führen Sie anschließend die Installationsdatei aus. Sie werden nun durch einen Assistenten durch die Installation geführt.

Ist die Installation beendet, finden Sie das Programm „Compositor SW67xxx“ in Ihrem Windows Startmenü.

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 03/2010

- 8 -

3.3 Projektierung erstellen

Führen Sie das Programm „Compositor SW67032M“ aus. Das Programm ist in verschiedene Schritte unterteilt, die Ihnen direkt den Ablauf der benötigten Programmierung beschreiben.

INIT COM

Legen Sie zunächst die serielle Schnittstelle fest, mit der Ihr PC mit dem Gateway verbunden ist. Öffnen Sie diese mit „Init“. Damit initialisieren Sie die Software mit der seriellen Schnittstelle Ihres PCs.

METER BUS Stellen Sie hier die Baudrate und die Parität des M-Bus ein. Anschließend betätigen Sie den Button „Write Data“, um die Daten zum Gateway zu übertragen. Mit „Read Data“ können Sie die eingestellten Parameter aus dem Gateway lesen.

Firmware

Betätigen Sie nun den Button „Firmware“, um die aktuelle Firmware in das Gerät zu übertragen.

Hinweis: Die erste Übertragung sollte immer die Firmware einschließen!

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 03/2010

- 9 -

3.4 Beispiel einer Konfiguration

Hier sehen Sie eine Bildschirmkopie einer Konfiguration.

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 03/2010

- 10 -

4 Allgemeine Informationen

4.1 Technischer Support

Für einen einfachen und schnellen technischen Support dieses Produktes stehen Ihnen unsere Ansprechpartner gerne zur Verfügung. Sie finden unsere Mitarbeiter unter:

www.wachendorff.de/wp/ansprechpartner

4.2 Eil-Service für Garantie und Reparatur

Sollte wider Erwarten dennoch ein Gerät ausfallen, haben wir eine Lösung für Sie, die Ihnen Schnelligkeit und Sicherheit garantiert. Füllen Sie die Formulare „Garantieantrag“ oder „EilReparaturauftrag“ aus und senden Sie diese per Fax an +49 – 6722 – 9965 – 78. Sie können dieses Formular auch direkt im Internet ausfüllen und ausdrucken:

www.wachendorff.de/wp/reparatur

4.3 Zubehör

Beschreibung Artikelnummer

Spannungsversorgung 230V AC nach 12V AC AC34001

Null-Modem-Kabel zur Programmierung AC34107

Konfigurationssoftware SW67xxx

6-fach Ethernet – Switch ETHSW600

8-fach Ethernet – Switch ETHSW800

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 03/2010

- 11 -
