Page 1
V-ZUG AG
Dunstabzug
DF-U5 / DF-U6
Bedienungsanleitung
Page 2
Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden
haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach.
Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So
werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei
benutzen.
Beachten Sie bitte die Sicherheitshinweise.
Änderungen
Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur
Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der
Weiterentwicklung bleiben vorbehalten.
Verwendete Symbole
Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der
Einrichtung führen!
➤ Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen.
– Beschreibt die Reaktion des Gerätes auf einen Arbeitsschritt.
• Markiert eine Aufzählung.
Kennzeichnet nützliche Anwenderhinweise.
Gültigkeitsbereich
Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild.
Diese Bedienungsanleitung gilt für die Modelle:
Typ Modell-Nr.
DF-U5 672
DF-U6 680
Ausführungsabweichungen sind im Text erwähnt.
© V-ZUG AG, CH-6301 Zug, 2009
2
Page 3
Inhalt
1 Sicherheitshinweise 4
1.1 Vor der ersten Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.2 Bestimmungsgemässe Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1.3 Bei Kindern im Haushalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1.4 Zum Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2 Gerätebeschreibung 8
2.1 Umluftmodell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.2 Ausrüstung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.3 Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.4 Bedienungselemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3 Bedienung 11
3.1 Gerät einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.2 Absauggebläse ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.3 Beleuchtung ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3.4 Gerät ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4 Pflege und Wartung 13
4.1 Gehäuse reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.2 Metall-Fettfilter mit integriertem Longlife Aktivkohlefilter . . . . . . . . . . . . . 14
4.3 Halogenlampe ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
5 Störungen selbst beheben 17
5.1 Was tun, wenn … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
6 Zubehör und Ersatzteile 18
7 Technische Daten 19
8 Entsorgung 20
9 Stichwortverzeichnis 21
10 Reparatur-Service 23
11 Kurzanleitung 24
3
Page 4
1 Sicherheitshinweise
Das Gerät entspricht den anerkannten Regeln der Technik und den
einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu
vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät
Voraussetzung. Bitte beachten Sie die Hinweise in dieser
Bedienungsanleitung.
Gemäss IEC 60335-1 gilt vorschriftsgemäss:
• Personen (einschliesslich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen
dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für die
Sicherheit verantwortliche Person benutzen.
1.1 Vor der ersten Inbetriebnahme
• Das Gerät darf nur gemäss separater Installationsanleitung montiert und
an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen
Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.
• Entsorgen Sie das Verpackungsmaterial gemäss den örtlichen
Vorschriften.
4
Page 5
1 Sicherheitshinweise
1.2 Bestimmungsgemässe Verwendung
• Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt
vorgesehen.
• Reparaturen, Veränderungen oder Manipulationen am oder im Gerät,
insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller,
seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt
werden. Unsachgemässe Reparaturen können zu schweren Unfällen,
Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen
führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle
eines Reparaturauftrages die Hinweise im Kapitel
Wenden Sie sich bei Bedarf an unseren Kundendienst.
• Es dürfen nur Original-Ersatzteile verwendet werden.
• Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit
nachschlagen können. Geben Sie diese, wie auch die Installationsanleitung, zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder
Dritten überlassen. Der neue Besitzer kann sich so über die richtige
Bedienung des Gerätes und die diesbezüglichen Hinweise informieren.
Reparatur-Service.
1.3 Bei Kindern im Haushalt
• Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich
sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.
• Das Gerät ist für den Gebrauch durch Erwachsene bestimmt, die Kenntnis
vom Inhalt dieser Bedienungsanleitung haben. Kinder können Gefahren,
die im Umgang mit Elektrogeräten entstehen, oft nicht erkennen. Sorgen
Sie für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät
spielen – es besteht die Gefahr, dass Kinder sich verletzen.
5
Page 6
1 Sicherheitshinweise
1.4 Zum Gebrauch
• Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht
in Betrieb und wenden Sie sich an unseren Kundendienst.
• Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom
Stromnetz getrennt werden.
• Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom
Kundendienst ersetzt werden, um Gefährdung zu vermeiden.
• Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss
werden.
• Flambieren unter dem Gerät ist nicht erlaubt. Fettbeladene Fettfilter
könnten dadurch entzündet werden und einen Brand auslösen.
• Beim Frittieren auf der Kochstelle ist das verwendete Gerät während des
Betriebes dauernd zu beaufsichtigen. Das im Frittiergerät verwendete Öl
kann sich bei Überhitzung selbst entzünden und einen Brand verursachen.
Daher ist die Öltemperatur zu überwachen und unter dem Zündpunkt zu
halten. Achten Sie auch auf die Sauberkeit des Öls, verschmutztes Öl kann
sich leichter selbst entzünden.
• Die Reinigungsintervalle sind einzuhalten. Bei Nichtbefolgung dieser
Anweisung kann Feuergefahr bestehen infolge zu starker Fettbeladung der
Fettfilter.
• Die einzelnen Kochzonen der Kochstelle dürfen nur mit aufgesetztem und
gefülltem Kochgeschirr betrieben werden, damit das Gerät und die
Küchenmöbel nicht durch zu starke Hitzeeinwirkung beschädigt werden.
Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas-, Holz- und
Kohle-Kochherden.
6
Page 7
1 Sicherheitshinweise
• Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder
Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort
des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten
wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z. B. durch nicht verschliessbare Öffungen in Türen oder
Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch
andere technische Massnahmen.
• Bei Wartungsarbeiten am Gerät, auch beim Ersetzen von Lampen, ist das
Gerät stromlos zu machen (Schraubsicherungen ganz aus den Fassungen
herausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker
ausziehen).
• Bei Reinigungsarbeiten ist darauf zu achten, dass kein Wasser in das
Gerät eindringen kann. Verwenden Sie nur mässig feuchtes Tuch. Niemals
das Gerät innen oder aussen mit Wasser oder mit einem Dampfreinigungsgerät abspritzen. Eindringendes Wasser kann Schäden verursachen.
7
Page 8
2 Gerätebeschreibung
Das Gerät dient zur Entlüftung einer Kochstelle und wird in der Regel im
Oberschrank eingebaut. Das vorliegende Modell kann ausschliesslich im
Umluftbetrieb eingesetzt werden.
2.1 Umluftmodell
Die über der Kochstelle anfallenden Dünste werden durch das integrierte
Gebläse abgesogen. Durch den Metall-Fettfilter wird die Luft gereinigt und
anschliessend im Longlife Aktivkohlefilter von Gerüchen befreit.
2.2 Ausrüstung
• Flachauszug
• 1 Absauggebläse
• 2 Metall-Fettfilter mit integriertem Longlife Aktivkohlefilter
• Beleuchtung der Kochstelle
Das Absauggebläse besitzt 3 Leistungsstufen:
I = geringe, II = mittlere, III = starke Förderleistung
Die Stufen 1 und 2 sind für Dauerbetrieb geeignet. Die Stufe 3 (Intensiv) dient
dem kurzzeitigen, intensiven Abzug von Dünsten, z. B. beim Anbraten.
Anschliessend sollte auf Stufe 1 oder 2 zurückgeschaltet werden.
8
Page 9
2.3 Aufbau
4
1
2 Gerätebeschreibung
2
3
1 Flachauszug
2 Bedienungselemente
3 Metall-Fettfilter mit integriertem Longlife Aktivkohlefilter
4 Griffbügel
5 Beleuchtung
6 Beleuchtungsabdeckung
5/6
9
Page 10
2 Gerätebeschreibung
2.4 Bedienungselemente
Beleuchtung
Aus
I
Ein
Absauggebläse
I
Stufe 1
Aus
II
Stufe 2
Int Absauggebläse Intensiv
Beenden
III
Start
Je nach Modell und Ausstattung kann die Ausführung Ihres Gerätes
in Einzelheiten von der beschriebenen Standardausführung
abweichen.
Int
10
Page 11
3 Bedienung
3.1 Gerät einschalten
Die Beleuchtung und das Absauggebläse
können erst eingeschalten werden, wenn
der Flachauszug herausgezogen ist.
➤ Flachauszug herausziehen.
Die beste Wirkung hat das Gerät, wenn der Flachauszug vollständig
herausgezogen ist.
3.2 Absauggebläse ein-/ausschalten
➤ Kippschalter je nach gewünschter Lüfterstufe auf I
oder II stellen.
➤ Zum Ausschalten Kippschalter auf Mittelstellung
stellen.
Damit die Stufe Int gewählt werden kann, muss das Absauggebläse auf Stufe II eingeschaltet sein. Stufe Intensiv nur
kurzzeitig verwenden (einige Minuten)!
➤ Kippschalter Int auf III stellen.
➤ Zum Ausschalten Kippschalter Int auf stellen.
– Absauggebläse schaltet auf Stufe II zurück.
Wir empfehlen, das Gerät 5 Minuten vor Kochbeginn auf Stufe I
einzuschalten. Lassen Sie die Lüftung nach dem Kochen noch ca.
15 Minuten weiterlaufen, damit die Gerüche abgezogen werden.
Int
11
Page 12
3 Bedienung
3.3 Beleuchtung ein-/ausschalten
➤ Zum Einschalten Kippschalter auf I stellen.
➤ Zum Ausschalten Kippschalter auf stellen.
3.4 Gerät ausschalten
➤ Flachauszug vollständig hinein-
schieben.
– Absauggebläse und Beleuchtung
schalten aus, auch wenn der
Kippschalter nicht auf steht.
Wird der Flachauszug wieder etwas herausgezogen, schaltet das Absauggebläse auf der eingestellten Stufe ein bzw. die Beleuchtung geht an.
12
Page 13
4 Pflege und Wartung
4.1 Gehäuse reinigen
Darauf achten, dass kein Wasser in Gehäuse eindringt! Wasser im
Gehäuse kann zu Schäden führen.
Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum
Reinigen verwenden. Die Oberfläche wird dadurch beschädigt.
Die Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten.
Aussenseite/Innenseite reinigen
➤ Aussenseiten mit leicht feuchtem Tuch – evtl. mit etwas Spülmittel –
reinigen und nachtrocknen.
Auf den Innenseiten kann sich Fett und Kondenswasser neben den Fettfiltern
ablagern.
➤ Mit leicht feuchtem Tuch – evtl. mit etwas Spülmittel – reinigen und
nachtrocknen.
13
Page 14
4 Pflege und Wartung

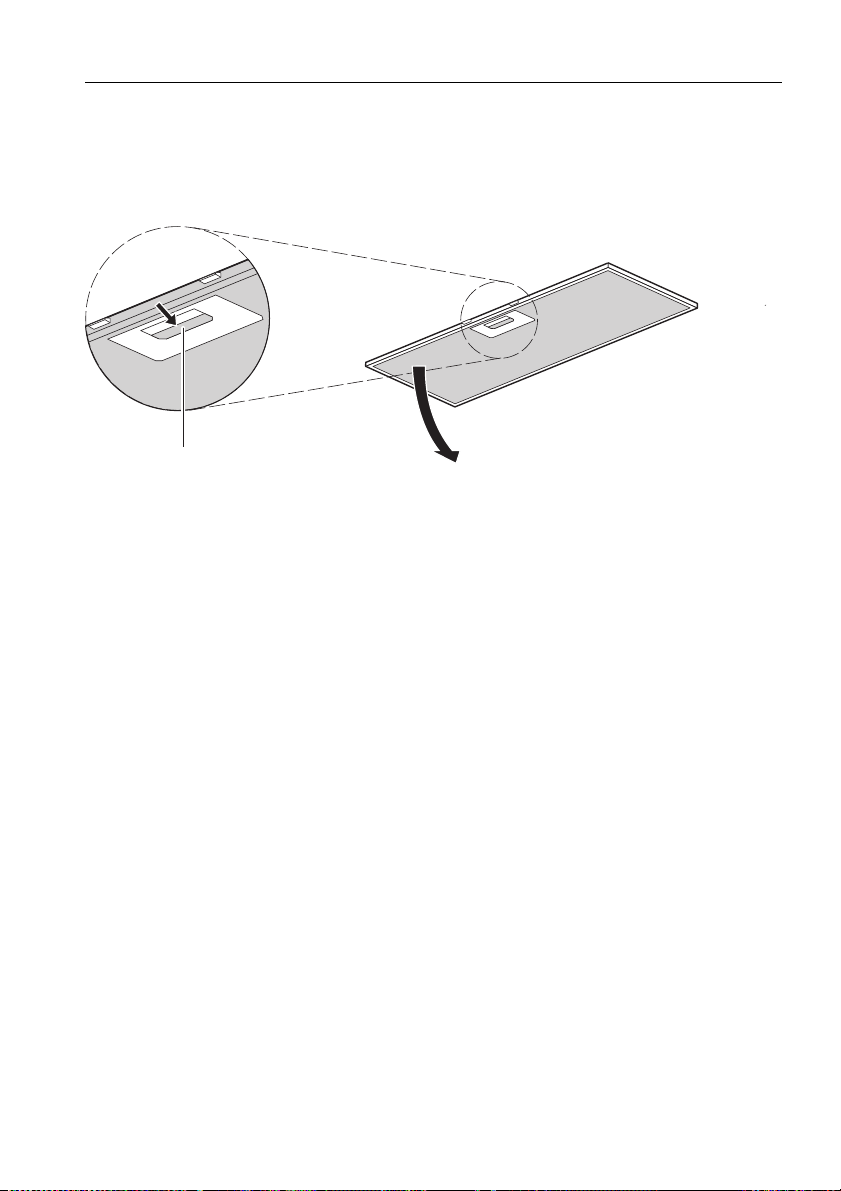

4.2 Metall-Fettfilter mit integriertem Longlife Aktivkohlefilter
Die Filter können gereinigt und reaktiviert (Aktivkohlefilter) werden. Sie
müssen bei normalem Gebrauch mindestens einmal im Monat gereinigt
werden.
Nach etwa 3 Jahren müssen die Aktivkohlefilter ersetzt werden, da die
Geruchsaufnahmefähigkeit reduziert wird. Die verschmutzten Aktivkohlefilter können im Haushaltkehricht entsorgt werden.
Fettfilter und Aktivkohlefilter reinigen
Die Filter können im Geschirrspüler bei 65 °C (Intensiv-Programm) gespült
werden. Wenn nicht anders möglich, können die Filter auch im Spülbecken
bei 60 °C mit handelsüblichem Spülmittel während einer Stunde eingelegt
werden. Anschliessend gut ausspülen.
Fettfilter können sich durch die Reinigung verfärben. Dies beeinträchtigt ihre Filterwirkung jedoch in keiner Weise.
Aktivkohlefilter trocknen/reaktivieren
Um die Aktivkohle wieder zu aktivieren, muss der Aktivkohlefilter im Backofen
getrocknet werden.
➤ Ober-/Unterhitze oder Heissluft 100 °C wählen und Aktivkohlefilter
mindestens 60 Minuten auf Gitterrost trocknen lassen.
14
Page 15
4 Pflege und Wartung
Fettfilter ausbauen
➤ Flachauszug ganz herausziehen.
➤ Versenkte Griffklappe 1 nach hinten drücken.
1
➤ Fettfilter ist entriegelt und lässt sich nach unten herausnehmen.
Fettfilter einbauen
➤ Fettfilter hinten in Aufnahmeschlitze einführen.
➤ Griffklappe 1 nach hinten drücken.
➤ Fettfilter nach oben schwenken und einrasten.
15
Page 16
4 Pflege und Wartung
4.3 Halogenlampe ersetzen
Schraubsicherung herausdrehen bzw. Sicherungsautomaten
ausschalten.
Halogenlampen werden durch Betrieb heiss, abkühlen lassen!
➤ Flachauszug ganz herausziehen.
➤ Fettfilter ausbauen.
➤ Halogenlampe aus Fassung schrauben und durch neue Halogenlampe
des gleichen Types ersetzen, bezugnehmend zu der Bezeichnung beim
Lampengehäuse oder auf dem Typenschild.
➤ Fettfilter einbauen.
➤ Flachauszug ganz hineinschieben.
➤ Schraubsicherung wieder hineindrehen bzw. Sicherungsautomaten
einschalten.
16
Page 17
5 Störungen selbst beheben
5.1 Was tun, wenn …
… die Beleuchtung nicht funktioniert
Mögliche Ursache Behebung
• Sicherung oder
Sicherungsautomat der
Wohnungs- resp. der
Hausinstallation ist
defekt.
• Unterbruch in Stromversorgung.
• Halogenlampe ist defekt.
… das Gerät ungenügend entlüftet
Mögliche Ursache Behebung
• Beide Fettfilter / Longlife
Aktivkohlefilter sind
verschmutzt.
• Longlife Aktivkohlefilter ist
abgebaut.
➤ Sicherung auswechseln.
➤ Sicherungsautomaten wieder einschalten.
➤ Stromversorgung überprüfen.
➤ Halogenlampe auswechseln.
➤ Fettfilter mit integriertem Longlife Aktiv-
kohlefilter reinigen und aktivieren.
➤ Fettfilter mit integriertem Longlife Aktiv-
kohlefilter ersetzen.
17
Page 18
6 Zubehör und Ersatzteile
Bei Bestellungen bitte Modell-Nr. des Gerätes und genaue Bezeichnung des
Zubehörs oder Ersatzteils angeben.
Halogenlampe 230 V / 28 W
Metall-Fettfilter mit integriertem
Aktivkohlefilter
Die Halogenlampe kann auch im Fachhandel bezogen werden.
18
Page 19
7 Technische Daten
Elektrischer Anschluss
➤ Siehe Typenschild.
➤ Fettfilter entfernen.
–Das Typenschild befindet sich an der Innenseite des Gerätes.
19
Page 20
8 Entsorgung
Verpackung
• Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist
gekennzeichnet und soll wenn möglich dem Recycling zugeführt und
umweltgerecht entsorgt werden.
Deinstallation
• Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies
durch einen konzessionierten Elektriker vorzunehmen!
Sicherheit
• Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im
Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen.
• Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker
demontieren lassen. Anschliessend das Netzkabel am Gerät abschneiden.
Entsorgung
• Das Altgerät ist kein wertloser Abfall. Durch sachgerechte Entsorgung
werden die Rohstoffe der Wiederverwertung zugeführt.
• Auf dem Typenschild des Gerätes ist das Symbol abgebildet. Es weist
darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist.
• Die Entsorgung muss gemäss den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden
Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll
oder an den Händler, bei dem Sie das Gerät erworben haben, um weitere
Informationen über Behandlung, Verwertung und Wiederverwendung des
Produktes zu erhalten.
20
Page 21
9 Stichwortverzeichnis
A
Absauggebläse . . . . . . . . . . . . . . . 11
Aktivkohlefilter
Reaktivieren. . . . . . . . . . . . . . . . . 14
Reinigen . . . . . . . . . . . . . . . . . . . 14
Trocknen . . . . . . . . . . . . . . . . . . . 14
Anfragen . . . . . . . . . . . . . . . . . . . . 23
Aufbau . . . . . . . . . . . . . . . . . . . . . . . 9
Ausrüstung . . . . . . . . . . . . . . . . . . . 8
Ausschalten . . . . . . . . . . . . . . . . . . 12
B
Bedienung . . . . . . . . . . . . . . . . . . . 11
Bedienungselemente . . . . . . . . . 9, 10
Beleuchtung. . . . . . . . . . . . . . . . 9, 12
Beleuchtungsabdeckung . . . . . . . . . 9
Bestellungen . . . . . . . . . . . . . . . . . 23
Betriebsstörungen . . . . . . . . . . . . . 23
D
Deinstallation . . . . . . . . . . . . . . . . . 20
E
Einschalten . . . . . . . . . . . . . . . . . . 11
Elektrischer Anschluss. . . . . . . . . . 19
Entsorgung . . . . . . . . . . . . . . . . . . 20
Ersatzteile . . . . . . . . . . . . . . . . . . . 18
Bestellen . . . . . . . . . . . . . . . . . . . 23
G
Gerätebeschreibung . . . . . . . . . . . . 8
Griffbügel. . . . . . . . . . . . . . . . . . . . . 9
Gültigkeitsbereich . . . . . . . . . . . . . . 2
H
Halogenlampe
Ersetzen . . . . . . . . . . . . . . . . . . . 16
I
Inbetriebnahme . . . . . . . . . . . . . . . . 4
K
Kinder im Haushalt . . . . . . . . . . . . . 5
Kurzanleitung. . . . . . . . . . . . . . . . . 24
L
Longlife Aktivkohlefilter . . . . . . . . . 14
M
Metall-Fettfilter . . . . . . . . . . . . . . 9, 14
Modell-Nr. . . . . . . . . . . . . . . . . . . . . 2
P
Pflege . . . . . . . . . . . . . . . . . . . . . . 13
R
Reinigung . . . . . . . . . . . . . . . . . . . 13
Reparatur-Service . . . . . . . . . . . . . 23
F
Fettfilter
Ausbauen . . . . . . . . . . . . . . . . . . 15
Einbauen . . . . . . . . . . . . . . . . . . . 15
Reinigen . . . . . . . . . . . . . . . . . . . 14
Flachauszug . . . . . . . . . . . . . . . . . . 9
21
Page 22
9 Stichwortverzeichnis
S
Service-Center. . . . . . . . . . . . . . . . 23
Servicevertrag . . . . . . . . . . . . . . . . 23
Sicherheit . . . . . . . . . . . . . . . . . . . 20
Sicherheitshinweise
Bei Kindern im Haushalt . . . . . . . . . 5
Bestimmungsgemässe
Verwendung . . . . . . . . . . . . . . . . . . 5
Vor der ersten Inbetriebnahme . . . . 4
Zum Gebrauch . . . . . . . . . . . . . . . . 6
Störungen . . . . . . . . . . . . . . . . . . . 17
Symbole . . . . . . . . . . . . . . . . . . . . . . 2
T
Technische Daten . . . . . . . . . . . . . 19
Typ . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Typenschild. . . . . . . . . . . . . . . . . . 19
U
Umluftmodell. . . . . . . . . . . . . . . . . . . 8
V
Verpackung. . . . . . . . . . . . . . . . . . . 20
W
Wartung . . . . . . . . . . . . . . . . . . . . . 13
Z
Zubehör . . . . . . . . . . . . . . . . . . . . . 18
Bestellen. . . . . . . . . . . . . . . . . . . . 23
22
Page 23
10 Reparatur-Service
Das Kapitel Störungen selbst beheben hilft Ihnen, kleine Betriebsstörungen selbst zu beheben.
Sie ersparen sich die Anforderung eines Servicetechnikers und die
damit entstehenden Kosten.
Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns
Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und
die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier und auch auf
dem mit dem Gerät gelieferten Servicekleber ein. Kleben Sie diesen an eine
gut sichtbare Stelle oder in Ihre Telefonagenda.
FN
Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung
und auf dem Typenschild Ihres Gerätes.
➤ Metall-Fettfilter entfernen.
–Das Typenschild befindet sich an der Innenseite des Gerätes.
Bei Betriebsstörungen erreichen Sie das nächste Service-Center der
V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes
unter der Gratis-Telefonnummer 0800 850 850.
Anfragen, Bestellungen, Servicevertrag
Bei Anfragen und Problemen administrativer oder technischer Art sowie für
die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an
unseren Hauptsitz in Zug, Tel. +41 (0)41 767 67 67.
Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im
Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir
senden Ihnen gerne die entsprechenden Unterlagen.
Gerät
23
Page 24
11 Kurzanleitung
Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung!
Einschalten
➤ Flachauszug herausziehen.
Absauggebläse
➤ Gewünschte Lüfterstufe I, II oder Intensiv durch Drücken auf Kippschalter
resp. Int einschalten.
Beleuchtung
➤ Kippschalter auf I stellen.
Ausschalten
➤ Beide Kippschalter auf stellen
oder
➤ Flachauszug hineinschieben.
V-ZUG AG
Industriestrasse 66, 6301 Zug
Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61
[email protected], www.vzug.ch
Service-Center: Tel. 0800 850 850
J672.010-7
Loading...
