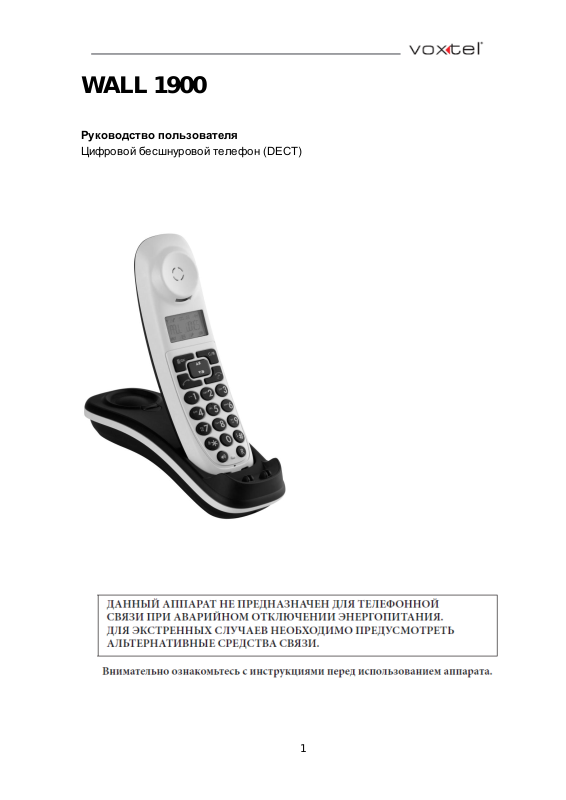

Page 1
WALL 1900
Руководство пользователя
Цифровой бесшнуровой телефон (DECT)
1
Page 2
Оглавление
Wall 1900.........................................................................................................................................1
Руководство пользователя .......................................................................................................1
Оглавление ...................................................................................................................................2
1 Вопросы безопасности .......................................................................................................5
2 Комплектация ........................................................................................................................6
3 Установка телефона ............................................................................................................7
3.1 Подключение базового блока ........................................................................................7
3.2 Установка и зарядка аккумуляторов .............................................................................7
4 Знакомство с телефоном....................................................................................................8
4.1 Внешний вид трубки........................................................................................................8
4.2 Базовый блок трубки.....................................................................................................11
4.3 Значение иконок и символов на дисплее ...................................................................12
4.4 Структура меню .............................................................................................................14

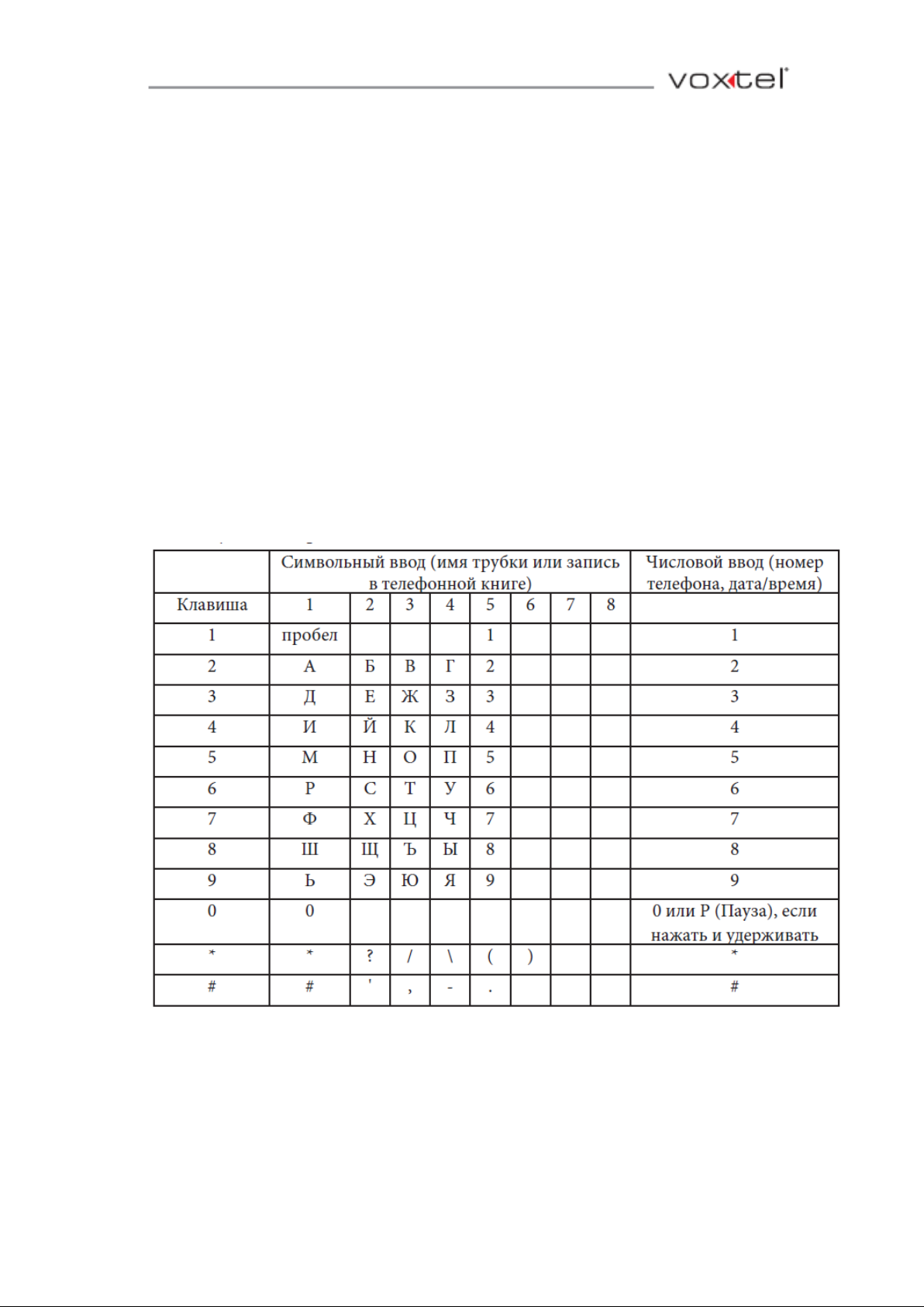

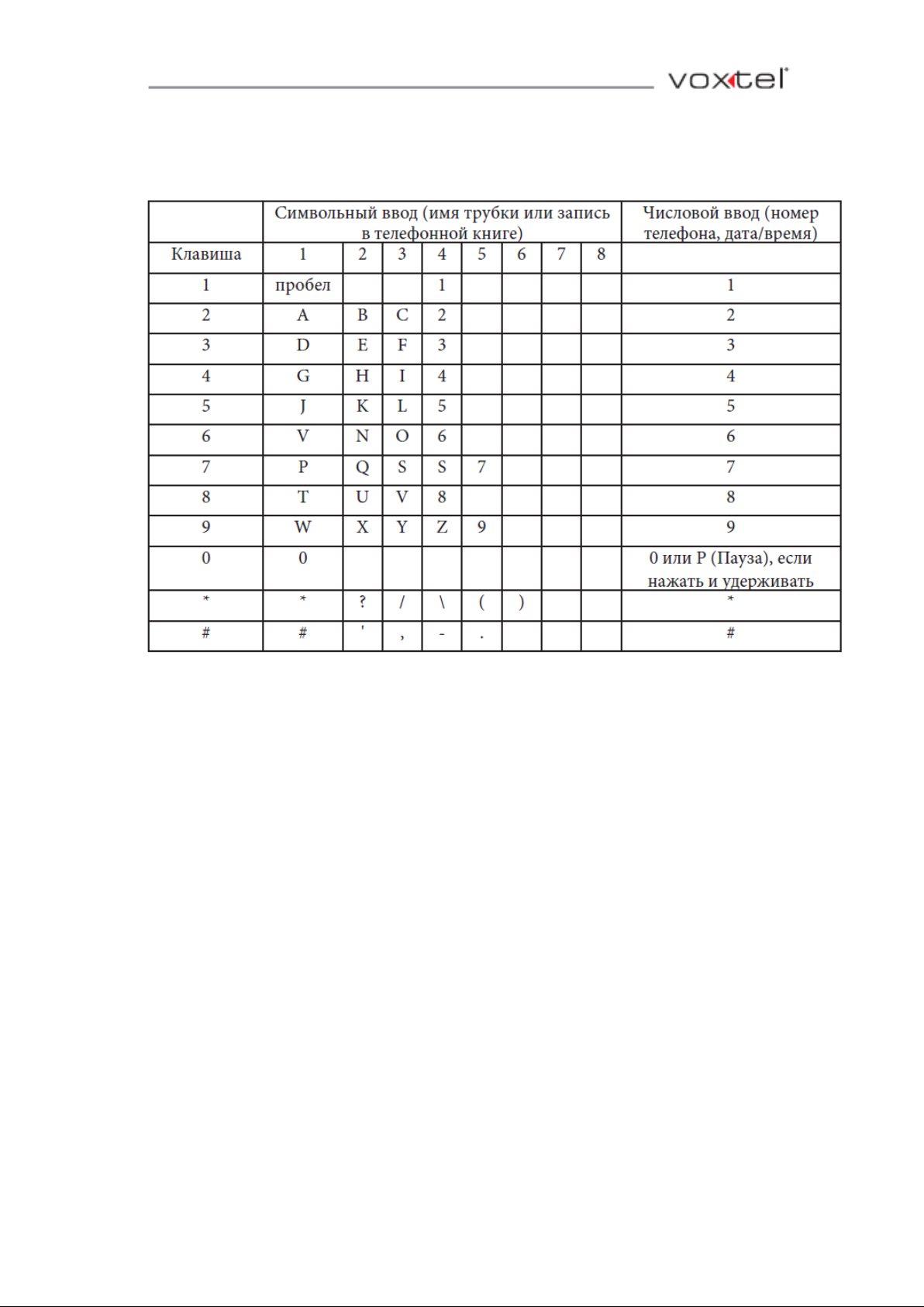

4.5 Таблица соответствия букв нажимаемым клавишам ...............................................15
5 Использование телефона.................................................................................................17
5.1 Выполнение вызова ......................................................................................................17
5.1.4 Вызов из списка определителя номера (только при использовании услуги
5.2 Прием вызова ................................................................................................................18
5.3 Завершение вызова ......................................................................................................18
5.4 Регулировка громкости динамика трубки ...................................................................18
5.5 Отключение микрофона ...............................................................................................18
5.6 Отключение звонка трубки ...........................................................................................19
5.7 Блокировка клавиатуры................................................................................................19
5.8 Повторный набор ранее набранного номера.............................................................19
5.9 Поиск трубки ..................................................................................................................20
2
Page 3
5.10 Внутренний вызов (только для системы с несколькими трубками) .........................21
6 Телефонная книга...............................................................................................................23
6.1 Создание новой записи телефонной книги ................................................................23
6.2 Поиск записи в телефонной книге...............................................................................23
6.3 Просмотр записи телефонной книги ...........................................................................23
6.4 Изменение записи в телефонной книге......................................................................24
6.5 Удаление записи из телефонной книги ......................................................................24
6.6 Удаление всех записей телефонной книги ................................................................24
6.7 Проверка состояния памяти ........................................................................................25
7 Список вызовов..................................................................................................................26
7.1 Просмотр списка определителя ..................................................................................26
7.2 Сохранение в телефонную книгу номера из списка определителя номера ..........26
7.3 Удаление записи из списка определителя номера ...................................................27
7.4 Удаление всех записей из списка определителя номера ........................................27
8 Настройки .............................................................................................................................28
8.1 Настройка даты и времени ..........................................................................................28
8.2 Установка будильника ..................................................................................................29
8.3 Настройки трубки ..........................................................................................................30
3
Page 4
8.4 Настройки базы .............................................................................................................33
8.5 Регистрация ...................................................................................................................35
8.6 Возврат заводских установок ......................................................................................36

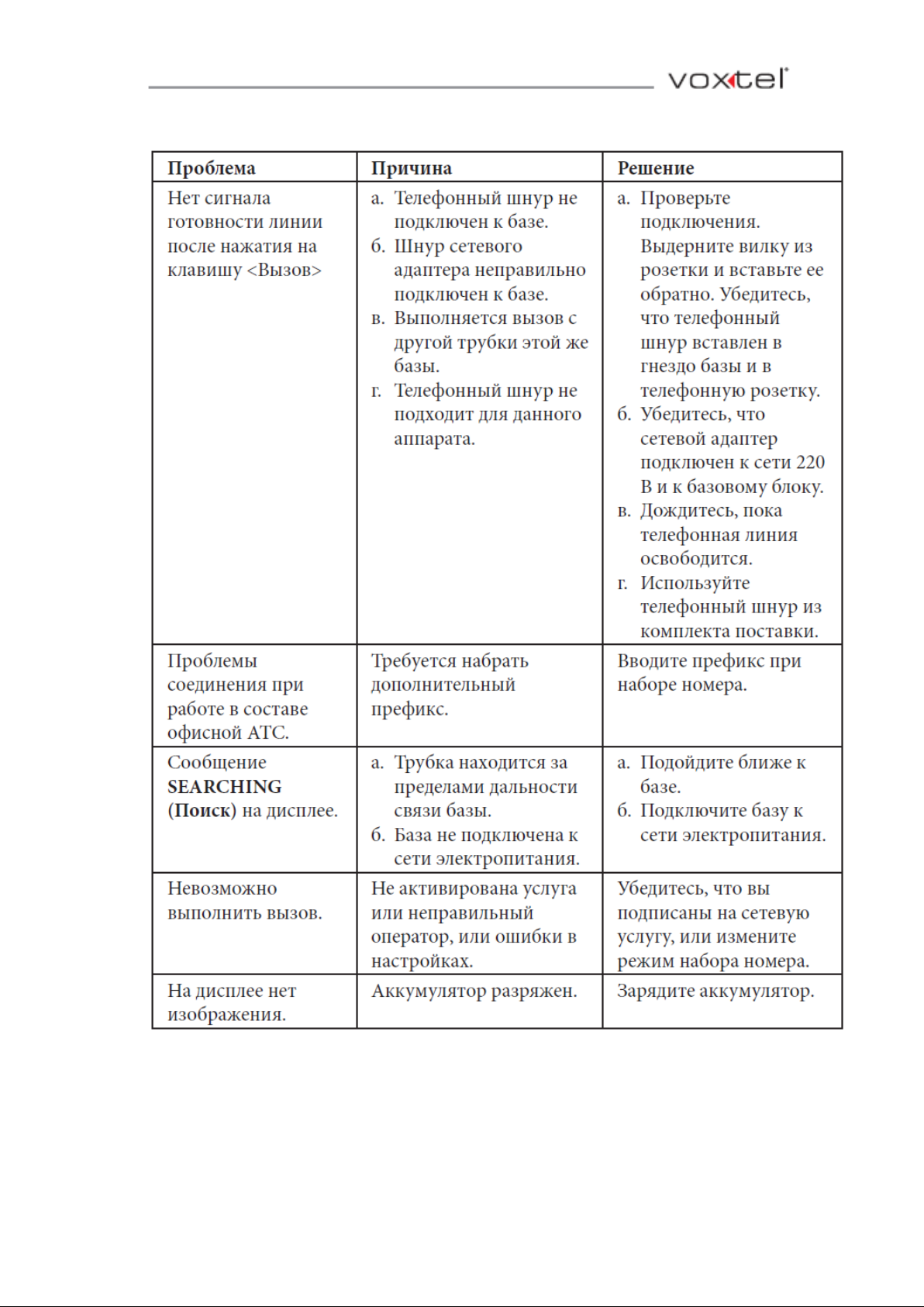

Техническая поддержка ...........................................................................................................38
Очистка и уход ...........................................................................................................................38
Гарантия и обслуживание........................................................................................................39
4
Page 5
1 Вопросы безопасности
Чтобы не допустить возникновения пожара и поражения электротоком, необходимо при использовании телефона неукоснительно соблюдать следующие
правила техники безопасности:
1) Внимательно прочитайте содержание данного руководства и поймите его значение.
2) Следуйте требованиям всех инструкций и предупреждений.
3) Перед выполнением очистки, отключите аппарат от сетевой р озетки. Не
применя йте жидкие или аэрозольные чистящие средства. Пользуйтесь для
очистки влажными салфетками.
4) Не используйте данный телефон около воды (например, рядом с ванной, кухонной раковиной или бассейном).
5) Не перегружайте сетевую розетку и удлинитель, поскольку это может привести к возгоранию или поражению электротоком.
6) Отключите аппарат от сетевой розетки и обратитесь в сервисный центр за помощью в следующих случаях:
7) Если сетевой шнур или разъем поврежден или сильно изношен.
8) Если аппарат не работает нормально, как это описано в данном руководстве.
9) Если в результате падения поврежден корпус аппарата.
10) Если технические характеристики аппарата значительно отличаются от нормы.
11) Не следует пользоваться телефоном во время грозы, за исключением экстренных ситуаций.
12) Не используйте данный аппарат, чтобы сообщить об утечке газа, если Вы находитесь рядом с местом утечки.
13) Устанавливайте аккумуляторы такого же типа (NiMH), как те, что входят в
комплект поставки Wall 1900. Время работы трубки соответствует
техническим характеристикам только при использовании аккумуляторов
указанной емкости.
14) Использование аккумуля торов другого типа или не по длежащих
перезарядке батарей может быть опасно. Установка других батарей может вызывать помехи, и/или они могут взорваться и вывести из строя телефон. Производитель не несет ответственность за повреждения, вызванные
нарушением данного требования.
15) Не используйте зарядные устройства сторонних производителей. Это может привести к выходу аккумуляторов из строя.
16) Убедитесь в правиль ной полярности установки аккумуляторов.
17) Соблюдайте требования экологической безопасности и норм местного
законодательства при утилизации аккумуляторов. Не бросайте их в воду, не
сжигайте и не допускайте разрушения за щитной оболочки аккумуляторов.
5
Page 6
2 Комплектация
Бесшнуровая телефонная трубка; Базовый блок телефона; Аккумуляторная батарея; Телефонный кабель для базового блока; Сетевой адаптер;  Руководство пользователя.
Сохраните упаковку на случай возможной транспортировки. Сохраните
чеки гарантийный талон.
6
Page 7
3 Установка телефона
3.1 Подключение базового блока
1) Вставьте один конец телефонного шнура в гнездо в базовом блоке, а второй в гнездо телефонной сети
2) Вставьте сетевой адаптер в сетевую розетку 220 В
50 Гц, а разъем на шнуре питания сетевого
адаптера – в соответствующее гнездо в базовом блоке.
3) Используйте кабели и телефонный шнур, входящие в комплект поставки.
4) Внимание: Используйте кабели и телефонный
шнур, входящие в комплект поставки.
Использование других сетевых адаптеров может привести к выходу аппарата из строя.
Внимание: Сетевой адаптер надо установить в легкодоступном месте рядом с телефонным
оборудованием.
3.2 Установка и зарядка аккумуляторов
1) Установите аккумуляторы, как показано на рисунке, соблюдая правильную полярность.
2) Скользящим движением установите на место крышку аккумуляторного отсека.
3) Перед первым использованием трубки еѐ необходимо установить на базу и
полностью зарядить аккумуляторы в течении 15 часов. При правильной установке трубки на базу или в зарядное устройство подается звуковой
сигнал.
Используйте только перезаряжаемые
аккумуляторы NiMH
7
Page 8
4 Знакомство с телефоном
4.1 Внешний вид трубки
8
Page 9
1
ВВЕРХ
В режиме ожидания: Нажмите, чтобы обратиться
к списку набранных номеров
В режиме меню: Нажмите для навигации по
меню
Телефонная книга / Набранные номера / Список
вызовов: Нажмите для навига ции по спискам
В режиме разговора: Нажмите для увеличения
громкости
В режиме редактирования: Нажм ите для
перехода на строку выше
2
МЕНЮ/ОК
В режиме ожидания: Нажмите для навигации по меню
В режиме субменю: Нажми те для подтверждения выбора
Во время вызова: Нажмите д ля доступа к внутренним вызовам/ телефонной книге/спискам
вызовов
3
ВЫЗОВ
В режиме ожидания: После предварительного набора номера: Нажмите для осущ ествления
вызова
Список вызовов / Тел книга / Список набранных:
Нажмите для осущ ествления звонка на
выбранный номер из списка
Во время вызова: Нажмите, ч тобы ответить на
входящ ий вызов
4
ГРОМКАЯ СВЯЗЬ
Во время разговора: Нажмите, чтобы
включить / выключить speakerphone. Список вызовов / Тел книга / Список
набранных: Нажмите для осущ ествления зв онка и разговора
по громкой связи
Во время входящего вызова: Нажмите для принятия вызова и
разговора по громкой связи
Во время воспроизведения сообщения автоответчика/фильтре звонков: Нажмите, чтобы прослушать
сообщение через динамик
5
СТЕРЕТЬ / ОТКЛЮЧИТЬ ЗВУК / ВНУТРЕННИЙ ВЫЗОВ
В режиме ожид ания: Нажмите, ч тобы совершить
внутренний вызов
В режиме меню: Вернуться в режим ож идания
В режиме подменю: Верну ться на уровень вверх
В режиме подменю: Нажать и удерживать,
вернуться в режим ожид ания
В режиме набора номера / редактирования:
Нажмите, чтобы удалить один символ
В режиме набора номера / редактирования:
6
ЗАВЕРШИТЬ ВЫЗОВ
Во время разговора: Нажмите для завершения разговора и входа в
режим ожидания
В режиме меню / редак тирования: Нажмите д ля перехода в режим
ожидания
В режиме ожидания: Нажмите и удерживайте для
включения/в ыключения трубки
9
Page 10
Нажмите и удерживайте, чтобы удалить все
символы
В режиме вызова: Нажмите, чтобы
выключи ть/включить звук микрофона
7
ВНИЗ
В режиме ожидания: Нажми те для просмотра
списка вызовов
В режиме главного м еню: Нажмите д ля
навигации по меню
Телефонная книга / Набранные номера / Список
вызовов: Нажмите для навигации по спискам
Во время разговора: Нажмите для уменьшения
громкости
В режиме редак тирования: Нажмите для
перемещения курсора на строку ниже
8
НАБРАННЫЕ НОМЕРА/ FLASH
В ожидании / режим е н абора номера:
Нажмите д ля ввода времени Flash ­звонка
Во время звонка: Нажмите для ввода времени Flash - звонка
10
Page 11
1
Контакты зарядки
Место установки трубки на базу. Установленная трубка на базе будет заряжаться.
2
Поиск трубки
Нажмите для поиска трубки. Звуковой сигнал
будет подавать в течение 60 секунд
Нажмите и удерживайте для дос тупа в реж им
регистрации трубок
4.2 Базовый блок трубки
1
2
11
Page 12
4.3 Значение иконок и символов на дисплее
Прокрутка по меню вверх/вниз / по телефонной книге / по списку
набранных номеров / по списку отвеченных вызовов
Горит, когда трубка находится в пределах дальности связи базового
блока.
Мигает, если трубка находится за пределами дальности связи базы, или
не зарегистрирована на базе
Горит, во время разговора по внутренний вызов Мигает, при входящем вызове по внутренней связи
Горит, во время разговора с абонентом из внешней сети Мигает, при входящем вызове из внешней сети
Горит, когда включена громкая связь
Горит, когда установлен беззвучный режим.
Горит , когда будильник установлен. Мигает, когда будильник звонит. Не горит, когда будильник выключен
Горит, когда клавиатура заблокирована.
Горит, когда получено новое голосовое сообщение.
Батарея заряжена
Батарея разряжена
Сигнализирует о том, что есть символы перед теми, которые показаны
на дисплее
Сигнализирует о том, что есть символы после тех, которые показаны на
дисплее
12
Page 13
Нажмите МЕНЮ/ОК для доступа в меню
Нажмите МЕНЮ/ОК для подтверждения текущего действия
Горит, когда получено сообщение на автоответчик. Мигает, когда память автоответчика переполнена. Не горит, когда нет новых сообщений
(INT)
Нажмите C/MUTE для ответа на внутренний вызов
(INT)
Нажмите C/MUTE для возврата в предыдущее меню или отмены
текущего действия
Нажмите C/MUTE чтобы стереть последний символ / выключить
будильник / выключить звук во время разговора
13
Page 14
4.4 Структура меню
Главное
меню
Список
вызовов
Телефонная книга
Настройки
базы
Настройки трубки
Регистр
ация трубки
Сброс
настроек
Под­меню
Добавить в телефонную
книгу Удалить Удалить все Детали
Добавить Посмотреть Редактировать Удалить Удалить все
Статус телефонной
книги
Удалить
трубку
Режим
набора Время flash­звонка Изменить пин
Будильник
Мелодия
звонка
Системные
звуки Язык
Переименовать
трубку
Настройки
экрана Автоответ Дата/Время
Пин
код?
Пин
код?
В режиме ожидания , нажмите <МЕНЮ> д ля входа в реж им меню SMS . Нажмите <ВНИЗ> для просмотра списка в ызовов. . Нажмите <ВВЕРХ> для просмотра набранных н омеров.
<ВВЕРХ/ВНИЗ>
Нажмите
<МЕНЮ> <ВВЕРХ/ <ВВЕРХ/ <ВВЕРХ/ <ВВЕРХ/
ВНИЗ> ВНИЗ> ВНИЗ> ВНИЗ>
14
Page 15
4.5 Таблица соответствия букв нажимаемым клавишам
Для ввода символов следует нажать определенное число раз на кнопку, соответствующую нужному символу Эта операция используется при сохранении имени в телефонной книге и изменении имени трубки. В режиме редактирования курсор указывает на текущее положение ввода символа. Курсор располагается справа от последнего введенного символа.
Рекомендации по вводу текста:
1. После ввода символа курсор с небольшой задержкой смещается на одно положение вправо.
2. Используя клавиши <ВВЕРХ/ВНИЗ>, можно перемещать курсор в пределах текста, чтобы внести изменения во введенный текст.
3. Нажмите на клавишу <С>, чтобы удалить последний символ.
4. Нажмите и удерживайте клавишу <С>, чтобы удалить всю введенную
текстовую строку.
Русский алфавит
15
Page 16
Латинский алфавит
16
Page 17
5 Использование телефона
5.1 Выполнение вызова
5.1.1 Предварительный набор номера
Введите номер и нажмите на клавишу <ВЫЗОВ>, чтобы выполнить вызов.
Ошибку ввода в процессе ввода можно исправ ить, удаляя неверные цифры
нажатием на клавишу, <Удалить символ>.
5.1.2 Прямой набор номера
Нажмите на клав ишу <ВЫЗОВ>, чтобы подключиться к телефонной линии, а
затем наберите номер. Замечание: В данном случае нельзя исправить ошибку набора номера с помощью
клав иши, <Удалить символ>.
5.1.3 Вызов на номер из телефонной книги
Нажав на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, выберите нужную запись телефонной книг и.
Нажмите на клав ишу <ВЫЗОВ> чтобы выполнить вызов на выбранны й номер из телефонной книг и.
Замечание: Для поиска записи в телефонной книге нажмите клавишу,
соответствующую первой букве записи (см. таблицу соответствия букв нажимаемым клавишам).
5.1.4 Вызов из списка определителя номера (только при использовании услуги Определитель номера)
Нажмите на клав ишу <ВВЕРХ>, вызовите список определителя номера, а затем с
помощью клавиши <ВВЕРХ/ВНИЗ> выберите нужную запись.
Нажмите на клав ишу <ВЫЗОВ>, чтобы выполнить вызов на выбранный номер из
списка определителя номера.
5.1.5 Вызов из списка набранных номеров
Нажав на клавишу <ВНИЗ>, вызовите список набранных номеров, затем с помощью клавиши <ВВЕРХ/ВНИЗ> выберите нужную запись.
Нажмите на клав ишу <ВЫЗОВ> чтобы выполнить вызов на выбранны й номер из
списка набранны х номеров.
17
Page 18
5.1.6 Таймер продолжительности вызова
Телефонная трубка автоматически фиксирует продолжительность каждого вызова. Таймер продолжительности вызова появляется на экра н через 15 секунд после начала вызова и остается на экране в течение 5 секунд после заверше ния
вызова. Время отображается в часах, минутах и секундах в формате (ЧЧ:ММ:СС).
5.2 Прием вызова
Если телефонная трубка не установлена на зарядное устройство:
Когда трубка начинает звонить, нажмите на клавишу <ВЫЗОВ> чтобы ответить на
вызов.
Замечание: Если для функции AUTO ANSWER (Автоответ) установлено
значение ON (Вкл.), то при подъеме трубки с базы или с зарядного устройства прием вызова будет выполняться автоматически, без
необходимости в нажатии какой-либо клавиши.
5.3 Завершение вызова
Во время разговора для завершения вызова нажмите клавишу <ЗАВЕРШЕНИЕ ВЫЗОВА> или, Закончив разговор, установите трубку на базу или на зарядное
устройство.
5.4 Регулировка громкости динамика трубки
Предусмотрено 5 уровней громкости динамика трубки (от VOLUME 1
(Громкость1) до VOLUME 5 (Громкость 5)). Во время разговора:
Установ ите нужный уровень громкости от 1 до 5, нажимая на клав ишу <ВВЕРХ/ВНИЗ>. На дисплее отображается текущий уровень громкости. После
завершения разговора установленны й уровень громкости со храняется.
5.5 Отключение микрофона
Во время разговора можно выключить микрофон трубки, чтобы абонент не мог
слы шать Ваш голос.
Во время разговора:
Нажмите на клав ишу <C>, чтобы отключить микрофон. На дисплее отобразится
сообщение MUTED (Откл). Абонент не сможет Вас слы шать. Для после дующего
включе ния микрофона еще раз нажмите на клавишу <C>.
18
Page 19
5.6 Отключение звонка трубки
В режиме ожидания для отключения звонка трубки нажмите и удерживайте
клав ишу #. На дисплее отобразится иконка отключения звонка трубки.
Замечание: Даже в случае, когда звонок трубки отключе н, при наличии входящего
вызова на дисплее будет мигать иконка вызова и отображаться сообщение CALL (Вызов) или номер, опознанны й определителем. Чтобы снова
включить звонок трубки, еще раз нажмите и удерживайте клавишу #.
5.7 Блокировка клавиатуры
В режиме ожидания для блокировки клавиатуры нажмите и удерживайте
клав ишу *. На дисплее отобразится иконка блокировки клавиа туры.
Замечание: При получении входящего вызова можно по-прежнему принять вызов
нажатием на клавишу <Вызов>. Для отключения блокировки клавиатуры
еще раз нажмите и удерживайте клавишу *.
5.8 Повторный набор ранее набранного номера
Можно выполнить повторный набор одного из 5 последних набранных номеров.
Если в телефонной книге вместе с номером записано имя, это имя будет
отображаться на дисплее вместо номера. Самый последний набранны й номер отображается на дисплее в верхней строке
списка набранны х номеров.
5.8.1 Повторный набор из списка набранных номеров
1. В режиме ожидания для доступа в список набранны х номеров нажмите на
клав ишу <ВНИЗ>.
Замечание: Если в записи списка набранных номеров показано имя, нажмите
на клавишу <РЕШЕТКА/#>, чтобы отобразить номер те лефона данной записи.
2. Выберите нужны й номер, переходя по списку набранных номеров с
помощью клавиши <ВВЕРХ/ВНИЗ>.
3. Нажмите на клав ишу <Вызов>, чтобы выполнить вызов на номер,
выбранный из списка набранных номеров.
Замечание: Если в списке набранных номеров нет ни одной записи, на
дисплей выводится сообщение EMPTY (Пусто).
19
Page 20
5.8.2 Сохранение в телефонной книге номера из списка набранных номеров
1. Выполните операции Шага 1 и Шага 2 из раздела 4.8.1.
2. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать (Сохранить).
3. Нажмите на клавишу < OK>, а затем введите имя записи в телефонно й книги.
4. Нажмите на клавишу <OK>, а затем при необходимости измените номер.
5. Нажмите на клавишу <OK>; на дисплее отобразится MELODY 1 (Мелодия
1).
6. Нажимая на клавишу <ВВЕРХ/ВНИЗ>, выберите мелодию из списка.
Замечание: Выбранная мело дия будет звучать только в случае, если Вы подписаны на услугу определителя номера, и если номер входящего
вызова соответствует номеру, сохраненному в те лефонной книге.
7. Нажмите на клавишу <OK>, чтобы подтвердить выбор. Запись будет сохранена.
5.8.3 Удаление записи из списка набранных номеров
1. Выполните операции Шага 1 и Шага 2 из раздела 4.8.1.
2. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать DELETE (Удалить).
3. Нажмите на клавишу <OK>, чтобы подтвердить выбор.
4. Нажмите <ДА>, чтобы подтвердить.
5.8.4 Удаление всех записей из списка набранных номеров
1. Выполните операции Шага 1 и Шага 2 из раздела 4.8.1.
2. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать DELETE ALL (Удалить все).
3. Нажмите на клавишу <OK>. На дисплей выводится запрос CONFIRM? (Подтв.?).
4. Нажмите на клавишу <OK>, чтобы подтвердить выбор. Из списка набранных
номеров будут удалены все записи. На дисплей будет выведено сообщение
EMPTY (Пусто).
5.9 Поиск трубки
Чтобы узнать, где находится телефонная трубка, нажмите на кнопку <PAGE> (Поиск трубки), расположенную на базовом блоке. Все зарегистрированные трубки будут подавать звуковой сигнал, а на их дисплея х появится надпись PAGING (Поиск). Чтобы отключить звуковой сигнал, еще раз нажмите клавишу поиска трубки или нажмите клавишу <ВЫЗОВ>/<ЗАВЕРШЕНИЕ ВЫЗОВА> /<C> на любой
трубке.
20
Page 21
Замечание: При получении входящего вызова во время поиска трубки на
телефоне зазвучит сигнал в ходящего вызова вместо сигнала поиска трубки.
5.10 Внутренний вызов (только для системы с несколькими трубками)
Данная функция реализована только в системе с двумя или более зарегистр ированными трубками. Она позволяет выполнить внутренний вызов, перевод вызова с одной трубки на другую и установить трехстороннюю конференцсвязь. Если вызываемая трубка не отвечает, то через 60 секунд она
перестанет звонить, а вызывающая трубка возвратится в режим ожидания.
Замечание: Если на базе зарегистрирована только одна трубка, то при нажатии на клавишу <INT> на дисплей выводится сообщение NOT POSSIBLE
(Невозможно).
5.10.1 Внутренний вызов другой трубки
1. В режиме ожидания нажмите <INT>. На дисплее отобразятся номера всех трубок, зарегистрированных на базе.
2. Нажмите на клавишу, соответствующую номеру трубки, на которую требуется выполнить внутренний вызов.
3. Вызываемая трубка зазвонит. Чтобы установить соединение необходимо нажать на клавишу <ВЫЗОВ>.
Замечание: Если на базе зарегистрированы две трубки, то при нажатии на
клав ишу <INT> одной трубки соединение с другой трубкой будет установлено немедленно.
5.10.2 Внутренний вызов всех трубок
1. В режиме ожидания нажмите <INT>. На дисплее отобразятся номера всех трубок, зарегистрированных на базе.
2. Нажмите на клавишу «9», чтобы выполнить внутренний вызов на все трубки, зарегистрированные на базе.
3. Вызываемая трубка зазвонит. Чтобы установить соединение необходимо нажать на клавишу <ВЫЗОВ>.
Замечание: Если на базе зарегистрированы две трубки, то при нажатии на
клав ишу <INT> одной трубки соединение с другой трубкой будет
установлено немедленно.
21
Page 22
5.10.3 Перевод внешнего вызова с одной трубки на другую:
Во время внешнего вызова:
1. Нажмите <MENU> и с помощью кнопок <ВВЕРХ/ВНИЗ> чтобы выбрать
INTERCOM(Внутренний вызов).
2. Нажмите на клавишу <OK>.
3. Внешний вызов автоматически ставится на удержание, а на вызываемой трубке подается звуковой сигнал внутреннего вызова.
4. Нажмите на клавишу <ВЫЗОВ> на вызываемой внутренней трубке, чтобы установить соединение.
5. Нажмите на клавишу <ЗАВЕРШЕНИЕ ВЫЗОВА> на вызывающей трубке
или установите вызывающую трубку на зарядное устройство, чтобы
завершить соединение первой трубки с внешним абонентом.
6. Текущий внешний вызов будет переведен на другую трубку.
5.10.4 Трехсторонняя конференцсвязь
Функция трехсторонней конференцсвязи позволяет разговаривать с внешним
абонентом одновременно с двух трубок (в режиме внутренней связи).
Все три человека могут вести общий разговор. Для работы данной функции
подписка на дополнительные сетевые услуги не требуется.
Во время внешнего вызова:
1. Выполните операции с Шага 1 по Шаг 3 из раздела 5.10.3.
2. Нажмите и удерживайте клавишу < *> на вызывающей трубке, чтобы
установить трехстороннюю конференцсвязь.
Пользователь любой трубки может выйти из конференцсвязи, нажав на клавишу <ЗАВЕРШЕНИЕ ВЫЗОВА>. При этом другая трубка останется на связи с внешним
абонентом.
При отключении одной из трубок при трехсторонней конференцсвязи, другая
остается на линии.
22
Page 23
6 Телефонная книга
В телефонной книге каждой трубки можно сохранить до 20 записей с именами и телефонными номерами. Каждая запись телефонной книги может содержать
телефонны й номер длиной до 20 цифр и имя длиной до 12 символов. Кроме того, каждой записи можно присвоить мелодию вызова.
Замечание: Различные мелодии вызова будут подаваться только в случае, если Вы подписа ны на услугу определителя номера, и если номер входящего вызова
соответствует номеру из телефонной книги. Записи телефонной книги сохраняются в алфавитном порядке по имени.
6.1 Создание новой записи телефонной книги
В режиме ожидания:
1. Нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию PHONEBOOK (Тел книга), а затем нажмите на клавишу <OK>, чтобы войти в телефонную книгу.
2. Нажмите на клав ишу <МЕНЮ>, чтобы выбрать опцию ADD (Добавить).
3. Нажмите на клав ишу <OK>, а затем введите имя.
4. Нажмите на клав ишу <OK>, а затем введите номер.
5. Нажмите на клав ишу <OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать нужную мелодию для новой записи телефонной книги.
6. Нажмите на клав ишу <OK>, чтобы сохранить запись в телефонной книге.
6.2 Поиск записи в телефонной книге
В режиме ожидания:
1. Нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию PHONEBOOK (Тел книга), а затем нажмите на клавишу <OK>, чтобы войти в телефонную книгу.
2. Введите первую букву имени с помощью соответствующей клавиши
цифровой клав иатуры, а затем найдите нужную запись с помощью клавиши
<ВВЕРХ/ВНИЗ>.
6.3 Просмотр записи телефонной книги
В режиме ожидания:
1. Нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию PHONEBOOK (Тел книга), а затем нажмите на клавишу <OK>, чтобы войти в телефонную книгу.
2. Выберите с помощью клавиши <ВВЕРХ/ВНИЗ> нужную запись телефонной книги.
23
Page 24
3. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию VIEW (Подробности).
4. Нажмите на клав ишу <OK> и <ВВЕРХ/ВНИЗ>, чтобы посмотреть имя, номер и мелодию выбранной записи телефонной книги.
5. Замечание: Если длина номера превышает 12 цифр, остав шуюся часть
цифр можно вывести на диспле й, нажав на левую функциональную
клав ишу или правую функциональную клавишу.
6.4 Изменение записи в телефонной книге
В режиме ожидания:
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
PHONEBOOK (Тел книга), а затем на жмите на клавишу <OK>, чтобы войти
в телефонную книгу.
2. Выберите с помощью клавиши <ВВЕРХ/ВНИЗ> нужную запись телефонной книги.
3. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
EDIT (Изменить).
4. Нажмите на клавишу <OK>, чтобы отобразить текущее имя.
5. Отредактируйте имя и нажмите на клавишу <OK>.
6. Отредактируйте номер и нажмите на клавишу <OK>.
7. Выберите с помощью клавиши <ВВЕРХ/ВНИЗ> нужную мелодию и нажмите на клавишу <OK> для подтверждения выбора.
6.5 Удаление записи из телефонной книги
В режиме ожидания:
1. Нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
PHONEBOOK (Тел книга), а затем на жмите на клавишу <OK>, чтобы войти
в телефонную книгу.
2. Выберите с помощью клавиши <ВВЕРХ/ВНИЗ> нужную запись телефонной книги.
3. Нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
DELETE (Удалить).
4. Нажмите на клав ишу <OK>, чтобы подтвердить удаление выбранной записи.
6.6 Удаление всех записей телефонной книги
1. Нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
PHONEBOOK (Тел книга), а затем на жмите на клавишу <OK>, чтобы войти
в телефонную книгу.
2. Нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
DELETE ALL (Удалить все).
24
Page 25
3. Нажмите на клав ишу <OK>. На дисплей выводится запрос CONFIRM? (Подтв.?).
4. Нажмите на клав ишу <OK>, чтобы подтвердить удаление всех записей. На дисплей выводится сообщение EMPTY (Пусто).
6.7 Проверка состояния памяти
Данная операция позволяет вывести на дисплей количество записей, сохраненны х в телефонной книге трубки, и предельную емкость записной
книги.
1. Нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
PHONEBOOK (Тел книга), а затем на жмите на клавишу <OK>, чтобы войти
в телефонную книгу.
2. Нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию PB
STATUS (Сост памяти).
3. Нажмите на клав ишу <OK>, чтобы отобразить состояние памяти, занятой
телефонной книгой. Например, 6/20 USED (6/20 Использовано) означает, что в памяти сохранено 6 записей при максимальной емкости памяти 20 записей
25
Page 26
7 Список вызовов
Данная функция доступна, если Вы подписаны у своего оператора
телефонной связи на услугу определителя номера. В списке определителя номера телефона сохраняется до 30 записей с информацией о дате/времени вызова. Когда телефон начинает звонить при входящем вызове, на дисплее трубки отображается номер. Если этот номер соответствует одной из записей телефонной книг и, вместо номера на экра не о тображается имя, сохраненное для
данного номера в телефонной книге. Если номер телефона звонящего абонента скрыт, на дисплей выводится
сообщение WITHHELD (Скрыт). Если номер звонящего абонента недоступен, например, при
международном вызове или при вызове из частной телефонной сети, на дисплей
выводится сообщение OUT OF AREA (Недоступен). Если в списке определителя
номера присутствует несколько новых записей входящих вызовов, на трубке в
режиме ожидания отображается сообщение X NEW CALLS (Х Пропущено).
Сообщение о наличии новых вызовов остается пока информация обо всех новы х
вызовах не будет просмотрена.
7.1 Просмотр списка определителя
Информация обо всех входящих вызовах сохраняется в списке
определителя номера. При этом последняя запись располагается сверху. При переполне нии списка новая запись вытесняет из списка самую старую запись. Любые непросмотренные пропущенные вызовы отмечаются иконкой <!> в центре
нижней строки дисплея.
1. Нажмите на клавишу <ВВЕРХ>, чтобы войти в список определителя номера
или нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы найти о пцию
CALL LIST (Пропущенные), а затем нажмите клавишу <OK>.
2. Выберите с помощью клавиши <ВВЕРХ/ВНИЗ> нужную запись.
3. В соответствующем случае, нажмите клав ишу <#>, чтобы отобразить на дисплее номер абоне нта .
4. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
DETAILS (Время вызова), а затем на жмите на клавишу <OK>, чтобы отобразить дату и время вызова.
5. Нажмите на клавишу < OK>, чтобы вернуться в предыдущий экран.
7.2 Сохранение в телефонную книгу номера из списка
определителя номера
1. Выполните операции Шага 1 и Шага 2 из раздела 7.1.
2. Нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию ADD TO PB (Сохранить).
26
Page 27
3. Нажмите на клав ишу <OK>, а затем введите имя.
4. Нажмите на клав ишу <OK>, и на дисплее отобразится выбранны й номер из списка определителя. При необходимости измените номер.
5. Нажмите на клав ишу <OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать мелодию.
6. Нажмите на клав ишу <OK>, чтобы сохранить запись в телефонной книге и вернуться в список определите ля номера.
7.3 Удаление записи из списка определителя номера
1. Выполните операции Шага 1 и Шага 2 из разде ла 7.1.
2. Нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
DELETE (Удалить).
3. Нажмите на клав ишу <OK>, чтобы подтвердить удаление.
7.4 Удаление всех записей из списка определителя номера
1. Выполните операции Шага 1 и Шага 2 из раздела 7.1.
2. Нажмите на клав ишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
DELETE ALL (Удалить все).
3. Нажмите на клав ишу <OK>. На дисплей выводится запрос CONFIRM?
(Подтв.?).
4. Нажмите на клав ишу <OK>, чтобы подтвердить удаление. На дисплей выводится сообщение EMPTY (Пусто).
27
Page 28
8 Настройки
Данны й телефон позволяет индивидуально изменять настройки некоторых опций,
что позволяет сделать использование аппарата наиболее удобным для Вас.
8.1 Настройка даты и времени
Если Вы подписаны на услугу определителя номера, сеть будет автоматически
обновлять настройки даты и времени при получении входящего вызова.
8.1.1 Изменение формата даты
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS
SETTINGS (Трубка).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию DATE
& TIME (Дата и время).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию DATE
FORMAT (Формат/дата).
4. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать нужный
формат даты (DD-MM-YY (ДД-ММ-ГГ) или MM-DD-YY (ММ-ДД-ГГ)).
5. Нажмите на клавишу < OK>, чтобы подтвердить выбор.
8.1.2 Изменение формата времени
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS
SETTINGS (Трубка).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию DATE
& TIME (Дата и время).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию TIME
FORMAT (Формат/время).
4. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать нужный
формат времени (12HR (12 часов) или 24HR (24 часа)).
5. Нажмите на клав ишу <OK>, чтобы подтвердить выбор.
8.1.3 Установка времени
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS
SETTINGS (Трубка).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию DATE
& TIME (Дата и время).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию SET
TIME (Время).
4. Нажмите на клавишу < OK>, а за тем введите время в 24-часовом формате.
5. Нажмите на клавишу < OK>, чтобы подтвердить выбор.
28
Page 29
Замечание: Если прежде время уже было установлено, на дисплее будет отображаться текущее время. В противном случае на дисплей будет выведено
сообщение HH:MM (ЧЧ:ММ).
8.1.4 Установка даты
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS
SETTINGS (Трубка).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию DATE
& TIME (Дата и время).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию SET
DATE (Дата).
4. Нажмите на клавишу < OK>, а за тем введите дату. Ввод даты должен соответствовать установленному формату (см раздел 7.1.1).
5. Нажмите на клавишу < OK>, чтобы подтвердить выбор.
Замечание: Если прежде время уже было установлено, на дисплее будет отображаться текущая дата. В противном случае на дисплей будет выведено
сообщение DD-MM-YY (ДД-ММ-ГГ).
8.2 Установка будильника
В данном аппарате можно уста новить время будильника. Если будильник установлен, на дисплее трубки появляется иконка будильника. В установленное
время на дисплее начинает мигать иконка будильника и сообщение ALARM ON (Будильник). Кроме того, в течение 45 секунд будет подаваться звуковой сигнал
будильника. Чтобы отключить будиль ник сле дует нажать любую клавишу. Если включе на функция повтора, звуковой сигнал будильника будет подан еще раз по завершению периода ожидания, составляющего 7 минут. Чтобы выключить повтор будиль ника можно также нажать и удерживать клавишу <ЗАВЕРШЕНИЕ
ВЫЗОВА> во время подачи звукового сигнала будильника.
Замечания:
a. Нажатие на любую клав ишу отключает будильник, даже если при подаче
сигнала будильника клавиатура заблокирована.
b. Уровень громкости будильника соответствует установке громкости сигнала
вызова трубки. Если для громкости сигнала вызова установлено значение
VOLUME OFF (Сигнал Выкл), сигнал будиль ника будет подаваться с уровнем громкости VOLUME 1 (Громкость1).
c. Если время подачи сигнала будильника наступает в процессе разговора с
внешним или внутренним абонентом, на дисплее начинает мигать иконка
будильника и сообщение ALARM ON (Будильник). Сигнал будильник
будет подаваться через динамик трубки, чтобы предупредить пользователя о наступлении времени будиль ника. После того, как пользователь нажмет любую клавишу или нажмет или удержит клавишу
29
Page 30
<ЗАВЕРШЕНИЕ ВЫЗОВА>, чтобы отключить сигнал будильника, на
дисплее снова будет отображаться продолжительность вызова.
d. Если время подачи сигнала будильника наступает в процессе поиска
трубки или подачи зв укового сиг нала входящего вызова, звуковой сигнал будильника не подается. Однако если функция повтора сигнала будильника включена, и в этот момент аппарат не будет находиться в
процессе поиска трубки или подачи звукового сигнала входящего вызова,
звуковой сигнал будильника повторится по истечению времени ожидания
повтора.
8.2.1 Включение/отключение будильника
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS SETTINGS (Трубка).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
ALARM (Будильник).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
ON/OFF (Вкл/Выкл).
4. Нажмите на клавишу < OK>, чтобы подтвердить выбор.
Замечание: Если установлена о пция ON (Вкл), аппарат предложит установку времени будильника.
8.2.2 Установка времени будильника (если будильник включен)
1. Выполните операции Шага 1 и Шага 2 из раздела 7.2.1.
2. Введите время будильник в 24-часовом формате.
3. Нажмите на клавишу < OK>, на дисплей выводится сообщение SNOOZE
(Повтор сигн).
4. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
ON/OFF (Вкл/Выкл).
5. Нажмите на клавишу < OK>, чтобы подтвердить выбор.
8.3 Настройки трубки
8.3.1 Установка мелодии для внутренних вызовов
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS SETTINGS (Трубка).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию RING SETUP (Сигнал вызова).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию INT RING (Внутр мелод).
4. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать нужную мелодию для внутренних вызовов.
30
Page 31
Замечание: При перехо де по списку мелодий от одной строки к другой будет звучать соответствующая мелодия.
5. Нажмите на клавишу < OK>, чтобы подтвердить выбор.
8.3.2 Установка мелодии для внешних вызовов
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS SETTINGS (Трубка).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию RING SETUP (Сигнал вызова).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию EXT RING (Внешн мелод).
4. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать нужную мелодию для внешних вызовов.
Замечание: При переходе по списку мелодий от одной строки к другой будет звучать соответствующая мелодия.
5. Нажмите на клавишу < OK>, чтобы подтвердить выбор.
8.3.3 Установка громкости мелодии
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS SETTINGS (Трубка).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию RING SETUP (Сигнал вызова).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию RING VOLUME (Громкость).
4. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать нужную
громкость мелодии вызова (всего предусмотрено 6 уровней громкости,
включая VOLUME OFF (Сигнал Выкл)).
Замечание: В процессе выбора будет звучать мелодия соответствующей громкости. При выборе опции VOLUME OFF (Сигнал Выкл) на дисплее отображается иконка <С игнал вызова отключен>.
5. Нажмите на клавишу < OK>, чтобы подтвердить выбор.
8.3.4 Установка предупредительных сигналов
По умолчанию предупредительные сигналы включены, но по жела нию их можно
отключить. Звук нажатия клавиш (одиночный зуммер) – подается при нажатии на клавишу. Сигна л низкого заряда аккумулятора – предупреждает о необходимости зарядить
аккумулятор трубки.
31
Page 32
Сигна л выхода за пределы дальности связи – подается в процессе разговора по телефону и предупреждает о необходимости подойти ближе к базовому блоку.
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS SETTINGS (Трубка).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию TONE SETUP (Другие сигн).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать одну из опций
KEY TONE (Звук кнопок) / BATTERY TONE (Батарея разр) / OUT OF RANGE (Вне зоны).
4. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы включить или отключить эти сигналы.
5. Нажмите на клавишу < OK>, чтобы подтвердить выбор.
8.3.5 Установка языка меню трубки
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS SETTINGS (Трубка).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию LANGUAGE (Язык меню).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать нужный язык.
4. Нажмите на клавишу < OK>, чтобы подтвердить выбор.
8.3.6 Изменение имени трубки
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS SETTINGS (Трубка).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию
RENAME HS (Имя трубки).
3. Нажмите на клавишу < OK>, чтобы изменить имя трубки. Удалите буквы с помощью клавиши <C/MUTE> и введите новое имя (до 10 символов) с помощью клавиатуры.
4. Нажмите на клавишу < OK> для подтверждения.
8.3.7 Выбор заставки, отображаемой в режиме ожидания
Данная функция позволяет установить отображение времени или имени трубки в
режиме ожидания.
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS SETTINGS (Трубка).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS DISPLAY (Заставка).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать HANDSET NAME (Имя трубки) или TIME (Время).
4. Нажмите на клавишу < OK> для подтверждения.
32
Page 33
8.3.8 Установка автоответа
При включении автоответа можно автоматически принимать вызов без нажатия
клав иш, просто поднимая трубку с базы или с зарядного устройства.
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию HS SETTINGS (Трубка).
2. Нажмите на клавишу <OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию AUTO ANSWER (Автоответ).
3. Нажмите на клавишу <OK> и <ВВЕРХ/ВНИЗ>, чтобы включить или отключить функцию автоответа.
4. Нажмите на клавишу <OK> для подтверждения.
8.4 Настройки базы
8.4.1 Настройки мелодии базы
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию BS SETTINGS (База).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию BS RINGER (Мелодия).
3. Нажмите на клав ишу <OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать мелодию вызова базы (одну из 5 мелодий).
Замечание: При перехо де по списку мелодий от одной строки к другой будет
звучать соответствующая мелодия.
4. Нажмите на клавишу < OK> для подтверждения.
8.4.2 Установка громкости мелодии вызова базы
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию BS SETTINGS (База).
2. Нажмите на клавишу <OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию RING VOLUME (Громкость).
3. Нажмите на клавишу <OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать нужную громкость мелодии вызова (всего предусмотрено 6 уровней громкости, включая VOLUME OFF (Сигнал Выкл)).
Замечание: В процессе выбора будет звучать мелодия соответствующей
громкости.
4. Нажмите на клавишу < OK> для подтверждения
33
Page 34
8.4.3 Отмена регистрации трубки
Эта операция испо льзуется, напр имер, в случае, если одна из тр убок вышла из
строя или потеряна, и ее необходимо заменить.Чтобы отменить регистрацию
трубки на базе, требуется ввести 4 -значный цифровой PIN-код (по умолчанию
0000). На дисплее трубки, для которой отменяется регистрация, начинает мигать иконка анте нны, и появляется сообщение REGISTER (Не зарегист).
Замечание: Невозможно отменить регистрацию трубки, которая в текущий
момент используется.
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию BS SETTINGS (База).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию DELETE HS (Удал трубку).
3. Нажмите на клавишу < OK>, на дисплее появится сообщение PIN? (ПИН- код?).
4. Введите 4-значный цифровой PIN-код.
5. Нажмите на клавишу < OK>, на дисплее отобразится номер первой трубки.
6. Используя клавишу <ВВЕРХ/ВНИЗ> для перемещения по списку
зарегистр ированных тр убок, выберите трубку, регистрацию которой
требуется отменить.
7. Нажмите на клавишу < OK> для подтверждения. Регистрация выбранно й трубки будет отменена.
8.4.4 Изменение режима набора номера
Обычно используется импульсный режим набора (принят по умолчанию). При
необходимости можно установить тональный режим набора.
Замечание: Если установлен импульсный режим набора, то в процессе набора номера можно переключиться в тональный режим набора нажатием на клавишу
<*>.
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию BS SETTINGS (База).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию DIAL MODE (Набор номера).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать TONE
(Тональный) или PULSE (Импульсный). Текущая установка указана звездочкой справа.
4. Нажмите на клавишу < OK> для подтверждения.
8.4.5 Установка длительности Flash-сигнала (Recall)
34
Page 35
Маловероятно, что Вам потребуется данная функция. Для этого параметра лучше
оставить заводскую установку SHORT (Сброс 1) (100 мс). Если телефон
подключен к офисной А ТС, мо жет возникнуть необходимость присвоить этому
параметру значение MEDIUM (Среднее) (250 мс) или LONG (Сброс 2) (600 мс).
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию BS SETTINGS (База).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию FLASH TIME (Сброс линии).
3. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать нужную
опцию: SHORT (Сброс 1), MEDIUM (Среднее) или LONG (Сброс 2). Текущая установка указана звездочкой справа.
4. Нажмите на клавишу < OK> для подтверждения.
8.4.6 Изменение системного ПИН-кода
Для изменения системных установок базы требуется ввести 4-значный цифровой ПИН-код. Это позволяет надежно за щитить аппарат от несанкционированного вмешательства. Значение ПИН-кода по умолчанию равно 0000.
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию BS SETTINGS (База).
2. Нажмите на клавишу < OK> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию CHANGE PIN (ПИН-код).
3. Нажмите на клав ишу <OK>. Система пре дложит ввести 4-начный цифровой ПИН-код.
4. Введите стары й ПИН-код.
5. Нажмите на клавишу < OK> и введите новый ПИН-код.
6. Нажмите на клавишу < OK> и еще раз введите новый ПИН-код.
7. Замечание: Если введенный на шаге 6 новый ПИН-код не совпадает с ПИН-
кодом, введенным на шаге 5, необходимо еще раз повторить ввод нового
ПИН-код, начиная с шага 5.
8. Нажмите на клавишу < OK> для подтверждения.
8.5 Регистрация
Если в комплект поставки новой системы WALL 1900 входит несколько трубок, все трубки уже зарегистрированы на базе.
При самостоятельной покупке дополнительных трубок Вам необходимо
зарегистр ировать эти трубки на базе (всего до 5 трубок). Номера трубок (от 1 до 5) будут отображаться на дисплее трубки.
Чтобы зарегистрировать нов ую трубку на базе:
35
Page 36
1. Для входа в режим регистрации, нажмите и удерживайте не менее 5 секунд
клав ишу <PAGE> (По иск трубки) на базовом блоке. Система будет
оставаться в режиме регистрации примерно около 1 минуты, и всю процедуру регистрации трубки необходимо завершить в течение этого
времени.
2. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию REGISTRATION (Регистрация).
3. Нажмите на клавишу < OK>. На дисплее появляется предложение ввести 4- значный цифровой ПИН-код.
4. Введите 4-значный цифровой ПИН-код.
5. Нажмите на клавишу < OK> для подтверждения. На дисплее появляется
сообщение SEARCHING (Поиск базы).
Если регистрация трубки завершена успешно, будет подан звуковой сигнал
подтверждения, и иконка антенны прекратит мигать.
Трубке автоматически будет присвоен номер, на единицу превы шающий старший номер среди трубок, ранее зарегистрированных на базе. Этот номер отображается на дисплее трубки в режиме ожидания. Если регистрация не
завершена, иконка антенны будет по-прежнему мигать.
8.6 Возврат заводских установок
Предусмотрена возможность восстановить заводские установки телефона. После сброса установок все персональ ные установки и записи определите ля номера
стираются. При этом записи телефонной книги сохраняются без изменений.
1. Нажмите на клавишу <МЕНЮ> и <ВВЕРХ/ВНИЗ>, чтобы выбрать опцию DEFAULT (По умолчанию).
2. Нажмите на клавишу < OK>. На дисплее появляется предложение ввести 4- значный цифровой ПИН-код.
3. Введите 4-значный цифровой ПИН-код.
4. Нажмите на клавишу < OK>. На дисплее появляется сообщение CONFIRM? (Подтв.?).
5. Нажмите на клавишу <OK> для подтверждения. Будут восстановлены заводские установки телефона.
.
36
Page 37
9 Устранение неисправностей
Дополнительную информацию можно получить у оператора телефонной сети. Данны й телефон не оборудован защитным заземлением! Поэтому при работе в
составе офисной А ТС может быть ограничено использование некоторых функций.
37
Page 38
Техническая поддержка Если неисправность по-прежнему остается…
Отсоедините от телефонной линии все другие телефоны и устройства, кроме Wall 1900 и попробуйте сделать вызов.
Отсоедините базовый блок от телефонной линии и включите в туже ро зетку
заведомо исправный телефонный аппарат. Попробуйте сделать вызов. Если другой телефон работает нормально, значит, телефонная линия в порядке.
Если Вы подключаете Wall 1900 через телефонный разветвитель, попробуйте
подключить телефон непосредственно к телефонной розетке (минуя разветвитель). Если вызов в этом случае проходит, значит, телефонный
разветвитель неисправен.
Возможны проблемы с ва шей телефонной сетью. Свяжитесь с сервисной службой
Вашей телефонной компании.
Очистка и уход
Не используйте для чистки Wall 1900 бензин, разбавитель краски или другие химические растворители – это может вызвать повреждения и привести к аннулированию гарантийных обязательств в отношении да нного аппарата.
При необходимости, протрите телефон в лажной салфеткой. Оберегайте Wall 1900 от воздействия повышенной температуры, влажности и
прямых солнечных лучей. Не допускайте попадания воды на аппарат.
При возникновении неисправностей не пытайтесь устранять их
самостоятельно. Обратитесь в авторизованный сервисный центр VOXTEL.
38
Page 39
Гарантия и обслуживание
• Данны й телефонный аппарат (ТА) сертифицирован для использования во взаимоувязанных сетях РФ. Производитель не может гарантировать правильное функционирование данного ТА в телефонных сетях других стран
или в составе офисны х АТС, не имею щих российских сертификатов качества.
• Компания оставляет за собой право модифицировать изделие без
предварительного уведомления.
• Гарантия предоставляется в соответствии с действующим законодательством
Российской Федерации.
• Гарантия действует 12 месяцев со дня продажи, указанного в гарантийной карте.
• Ремонт в гарантийный период осуществляется в авторизованных серв исных
центрах, указанных в гарантийной карте.
• Гарантия не действует в случае повреждений, вызванны х неправильной
эксплуатацией или небрежностью. Пожалуйста, сохра няйте Вашу
гарантийную карту и, по возможности, оригинальную упаковку. Это не
ущемляет Ваши установленные законом права.
• По окончании гарантийного периода рекомендуем обращаться для
осуществле ния обслуживания в авторизованные сервисные центры.
39
Page 40
Технические характеристики
Стандарт
радиосвязи
DECT
Частотный
диапазон
от 1.88 до 1.9 ГГц (ширина диапазона = 20
МГц)
Ширина канала
1.728 МГц
Дальность связи
Вне помещения: до 300 м. В помещении: до 50 метров.
Время работы
Режим ожидания: около 100 часов. Режим разговора: около 10 часов.
Время зарядки разряженны х аккумуляторных
батарей: 15 часов.
Аккумуляторная
батарея
GPI NiMH 500 мА/ч 2.4 В
Температурный
диапазон
Эксплуатация: от 0°C до 40°C. Хранение: от -20°C до 60°С.
Электропитание
Носимая трубка: перезаряжаемый NiMH
аккумулятор 400 мАч напряжением 2.4 В. Базовый блок: вход ~230 В/50-60 Гц; выход = 6 В/300 мА/. Зарядное устройство: вход ~220 В/50-60 Гц; выход = 6 В/300 мА.
40
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
