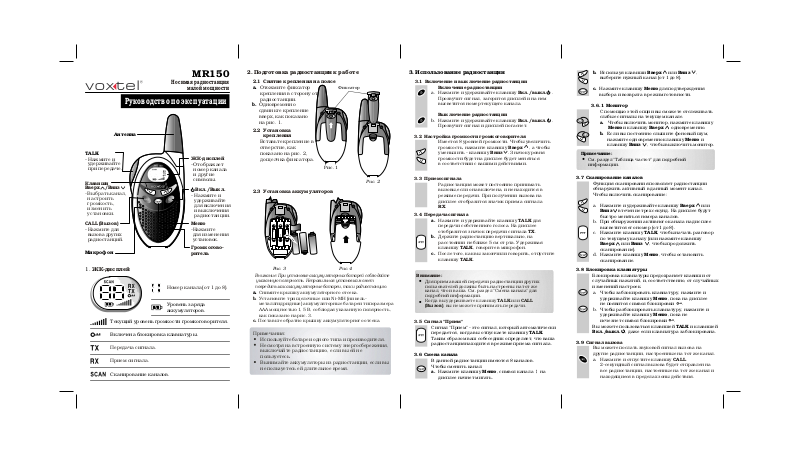

Voxtel MR150 User Manual [ru]

CALL (Вызов)

 Нажмите для

вызова других радиостанций.

TALK

 Нажмите и

удерживайте при передаче.

MR150

Носимая радиостанция

малой мощности

1. ЖКдисплей

Номер канала (от 1 до 8).

Уровень заряда аккумуляторов.

Антенна

ЖКдисплей

 Отображает

номер канала и другие символы.

Меню

Нажмите

для изменения установок.

Клавиши Вверх /Вниз

Вкл./Выкл.



Нажмите и удерживайте для включения и выключения радиостанции.

Микрофон

Громкогово ритель

Включена блокировка клавиатуры.

Текущий уровень громкости громкоговорителя.

Сканирование каналов.

Передача сигнала.

Прием сигнала.

2. Подготовка радиостанции к работе

2.1 Снятие крепления на поясе

a. Отожмите фиксатор

крепления в сторону от радиостанции.

b. Одновременно

сдвиньте крепление вверх, как показано на рис. 1.

Рис. 1

Рис. 2

Фиксатор

2.2 Установка

крепления

Вставьте крепление в отверстие, как показано на рис. 2, до щелчка фиксатора.

Рис. 3

Рис. 4

2.3 Установка аккумуляторов

Внимание: При установке аккумуляторных батарей соблюдайте указанную полярность. Неправильная установка может повредить как аккумуляторные батареи, так и радиостанцию.

AAA

3.7 Сканирование каналов

Нажмите и удерживайте клавишу Вверх или Вниз в течение трех секунд. На дисплее будут быстро меняться номера каналов. При обнаружении активного канала на дисплее высветится его номер (от 1 до 8). Нажмите клавишу TALK, чтобы начать разговор по текущему каналу (или нажмите клавишу Вверх или Вниз , чтобы продолжить сканирование). Нажмите клавишу Меню, чтобы остановить сканирование.

Функция сканирования позволяет радиостанции обнаружить активный в данный момент канал. Чтобы включить сканирование:

b. Используя клавиши Вверх или Вниз ,

выберите нужный канал (от 1 до 8).

c. Нажмите клавишу Меню для подтверждения

выбора и возврата в режим готовности.

Примечание: См. раздел "Таблица частот" для подробной

информации.

3.8 Блокировка клавиатуры

Чтобы заблокировать клавиатуру, нажмите и удерживайте клавишу Меню, пока на дисплее не появится символ блокировки . Чтобы разблокировать клавиатуру, нажмите и удерживайте клавишу Меню, пока не исчезнет символ блокировки .

Блокировка клавиатуры предохраняет клавиши от случайных нажатий, и, соответственно, от случайных изменений настроек.

Вы можете пользоваться клавишей TALK и клавишей

Вкл./выкл. , даже если клавиатура заблокирована.

3.9 Сигнал вызова

Нажмите и отпустите клавишу CALL. 2секундный сигнал вызова будет отправлен на все радиостанции, настоенные на тот же канал и находящиеся в пределах зоны действия.

Вы можете послать звуковой сигнал вызова на другие радиостанции, настроенные на тот же канал.

3.6.1 Монитор

С помощью этой опции вы сможете отслеживать слабые сигналы на текущем канале.

a. Чтобы включить монитор, нажмите клавишу

Меню и клавишу Вверх одновременно.

b. Если вы постоянно слышите фоновый шум,

нажмите одновременно клавишу Меню и клавишу Вниз , чтобы выключить монитор.

3. Использование радиостанции

3.1 Включение и выключение радиостанции

3.2 Настройка громкости громкоговорителя

Имеется 8 уровней громкости. Чтобы увеличить громкость, нажмите клавишу Вверх , а чтобы уменьшить  клавишу Вниз . Значок уровня громкости будет на дисплее будет меняться в соответствии с вашими действиями.

3.3 Прием сигнала

Радиостанция может постоянно принимать вызовы,если она включена, и не находится в режиме передачи. При получении вызова на дисплее отобразится значок приема сигнала RX.

3.4 Передача сигнала

Нажмите и удерживайте клавишу TALK для передачи собственного голоса. На дисплее отобразится значок передачи сигнала TX. Держите радиостанцию вертикально, на расстоянии не ближе 5 см от рта. Удерживая клавишу TALK, говорите в микрофон. После того, как вы закончили говорить, отпустите клавишу TALK.

Включение радиостанции

a. Нажмите и удерживайте клавишу Вкл./выкл. .

Прозвучит сигнал, загорится дисплей и на нем высветится номер текущего канала.

Выключение радиостанции b. Нажмите и удерживайте клавишу Вкл./выкл. .

Прозвучит сигнал и дисплей погаснет.

Внимание: Для приема вашей передачи радиостанции других

пользователей должны быть настроены на тот же канал, что и ваша. См. раздел "Смена канала" для подробной информации.

3.5 Сигнал "Прием"

Сигнал "Прием"  это сигнал, который автоматически передается, когда вы отпускаете клавишу TALK. Таким образом ваш собеседник определяет, что ваша радиостанция находится в режиме приема сигнала.

3.6 Смена канала

В данной радиостанции имеются 8 каналов. Чтобы сменить канал: a. Нажмите клавишу Меню, символ канала на

дисплее начнет мигать.

Руководство по экспуатации

Выбрать канал, настроить громкость, изменить установки.



Примечания: Используйте батареи одного типа и производителя.

Снимите крышку аккумуляторного отсека.

b. Установите три щелочные или NiMH (никель

металлгидридные) аккумуляторные батареи типоразмера ААА мощностью 1, 5 В, соблюдая указанную полярность, как показано на рис. 3.

c. Поставьте обратно крышку аккумуляторного отсека.

Несмотря на встроенную систему энергосбережения, выключайте радиостанцию, если вы ей не пользуетесь. Вынимайте аккумуляторы из радиостанции, если вы не пользуетесь ей длительное время.

Когда вы удерживаете клавишу TALK или CALL

(Вызов), вы не можете принимать передачи.

4.1 Подсветка дисплея

Дисплей загорается каждый раз, когда вы нажимаете клавишу на радиостанции (за исключением клавиши TALK). Подстветка горит в течение 4 секунд с момента последнего нажатия клавиши.

4.2 Энергосбережение

Функция энергосбережения позволяет вам сохранить заряд аккумуляторных батарей. Если вы не пользуетесь радиостанцией в течение 4 секунд, она автоматически переходит в режим энергосбережения. Эта функция не влияет на прием сигнала. При обнаружении сигнала радиостанция перейдет в нормальный режим.

4.3 Индикация уровня заряда аккумуляторов

Вы можете узнать состояние заряда аккумуляторов с помощью дисплейных символов:

Аккумуляторы заряжены.

Низкий заряд аккумуляторов.

Внимание: Используйте аккумуляторы типоразмера ААА напряжением 1,2 В.

4. Дополнительные функции

Дальность

(км)

Мощность сигнала

Радиус действия

Открытая местность (1)

Средняя застройка (2)

Плотная застройка (3)

Радиус действия радиостанции зависит от местности, в которой она используется. См. диаграмму ниже.

Радиус действия изменяется при использовании радиостанции в различных местностях: (1) 3 км; (2) 1,5 км; (3) 750 м. Необходимо учитывать, что данные цифры приблизительны и могут изменяться в зависимости от среды и местности.

5. Радиус действия

6. Технические характеристики

0.01 Вт

До 3 км

Число каналов

Мощность передаваемого сигнала

Радиус действия

БЕЗОПАСНОСТЬ

Поврежденная антенна

Не используйте радиостанцию с поврежденной антенной. Поврежденная антенна может стать причиной ожога при соприкосновении с вашей кожей.

Взрывоопасная среда

Выключайте радиостанцию в районах с потенциально взрывоопасной средой, если только специальным разрешением не указано обратное. Искра в таком месте может послужить причиной взрыва или пожара, которые могут привести к тяжелому ранению или гибели людей.

Аккумуляторы

Не меняйте аккумуляторные батареи в районах с потенциально взрывоопасной средой. Искра при снятии и установке батарей может привести к взрыву.

ВНИМАНИЕ

Автомобили с подушкой безопасности

Не размещайте радиостанцию поверх подушки безопасности или в области ее действия. Это может привести к серьезным травмам в момент надувания подушки.

Аккумуляторы

Не допускайте соприкосновения контактов аккумуляторных батарей с другими металлическими предметами. Это может привести к нагреванию этих предметов и даже их повреждению.

7. Безопасность

Примечание: Районы с потенциально взрывоопасной атмосферой не всегда четко обозначены. К ним относятся топливные зоны, например, бензозаправочные станции, нижняя палуба корабля, нефтяные и химические хранилища, а также области, в атмосфере которых содержатся химические вещества, гранулы, пыль или металлический порошок, и любые другие зоны в которых требуется выключение двигателя.

Зоны проведения взрывных работ

Выключайте радиостанцию в районах проведения взрывных работ или в местах, где вывешены плакаты с требованием "Выключить приемопередающие устройства".

8. Уход и чистка

Для чистки радиостанции используйте влажные салфетки. Не используйте для этого чистящие химические средства, это может привести к повреждениям.

Таблица частот

433.350

433.475

433.625

Канал

433.075

433.100

433.200

433.300 433.800

Частота (МГц)

Канал

Частота (МГц)

Проблема

Решение

Отсутствует питание

Слабый сигнал

Невозможно поменять канал

Радиус действия ограничен

Если вы носите радиостанцию близко к телу или в кармане, это также может влиять на радиус действия. Измените месторасположение радиостанциии.

Максимальный радиус действия достигается на открытых пространствах, тогда как железобетонные конструкции и растительность, а также использование в помещениях и транспортных средствах существенно его ограничивают.

Радиус действия определяется местностью и зависит от мощности передачи сигнала.

Аккумуляторы разряжены.

Перезарядите или

замените их.

Звук искажен

Радиостанции расположены слишком далеко друг от друга. Препятствия ухудшают передачу.

Радиостанции расположены близко друг от друга. Увеличьте расстояние (1,5 м минимум).

При передаче сигнала говорите нормальным голосом, удерживая радиостанцию на расстоянии 5 см от лица.

При приеме сигнала отрегулируйте громкость громкоговорителя.

10. Устранение неисправностей

Проверьте правильность установки аккумуляторов.

Аккумуляторы разряжены. Перезарядите их.

Нажмите клавишу Вверх , чтобы увеличить уровень громкости громкоговорителя.

Вы находитесь вне зоны действия.

Клавиатура заблокирована.

Нажмите клавишу Меню один раз, затем, используя клавиши Вверх или Вниз , измените канал.

Аккумуляторы разряжены.

Гарантия предоставляется в соответствии с действующим законодательством Российской Федерации. Гарантия действует 12 месяцев со дня продажи, указанного в гарантийной карте. Ремонт в гарантийный период осуществляется в авторизованных сервисных центрах, указанных в гарантийной карте. Гарантия не действует в случае повреждений, вызванных неправильной эксплуатацией или небрежностью. Пожалуйста, сохраняйте Вашу гарантийную карту и, по возможности, оригинальную упаковку. Это не ущемляет Ваши установленные законом права. По окончании гарантийного периода рекомендуем обращаться для осуществления обслуживания в авторизованные сервисные центры.

9. Гарантия и обслуживание
