VOLVO S40

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

WEB EDITION

Уважаемые владельцы автомобиля Volvo!

СПАСИБО ЗА ВАШ ВЫБОР АВТОМОБИЛЯ VOLVO!

Мы надеемся, что Вы в течение многих лет получите наслаждение от управления Вашим автомобилем Volvo. Этот автомобиль создан для обеспечения комфорта и безопасности Вам и Вашим пассажирам. Volvo - это один из самых безопасных легковых автомобилей в мире. Кроме того, Ваш Volvo разработан с учетом всех действующих требований по безопасности и экологических норм.

Для того чтобы этот автомобиль доставил Вам истинное удовольствие, мы рекомендуем ознакомиться с информацией об оборудовании, эксплуатации и техническом обслуживании, которая содержится в данном Руководстве по эксплуатации.

Содержание

00 Введение

Введение ........................................... 6

Volvo Car Corporation

и окружающая среда ........................7

00 01 02

01 Безопасность

Ремни безопасности ...................... 12

Система Airbag ............................... 15

Надувные подушки безопасности

(SRS) ................................................ 16

Активирование/отключение

подушки безопасности (SRS) ........ 18

Боковая подушка безопасности

(SIPS-bag) ........................................ 20

Надувной занавес (IC) .................... 22

WHIPS .............................................. 23

Когда срабатывают системы ........ 25

Аварийный режим .......................... 26

Безопасность детей ....................... 27

02 Приборы и органы

управления

Обзор, автомобили

с левосторонним управлением ......34

Обзор, автомобили

с правосторонним управлением ....36

Панель управления в двери

водителя ..........................................38

Комбинированный прибор .............39

Контрольные

и предупреждающие символы .......40

Информационный дисплей ............44

Электрическое гнездо ....................45

Панель освещения ..........................46

Левый подрулевой рычаг ...............49

Правый подрулевой рычаг .............51

Система поддержания

постоянной скорости (опция) ........53

Клавиатура на рулевом колесе

(опция) ..............................................54

Регулировка положения рулевого колеса, аварийная мигающая

сигнализация ...................................55

Стояночный тормоз ........................56

Электрические

стеклоподъемники ..........................57

Зеркала заднего вида .....................59

Электроуправляемый люк

в крыше (опция) ...............................63

Персональные настройки ..............65

Содержание

03 Климатическая установка

Общие сведения

о климатической установке .......... 70

Климатическая установка

с ручным управлением, АС ............ 72

Электронный климат-контроль,

ECC (опция) ..................................... 75

Распределение воздуха ................. 78

Топливный стояночный

отопитель (опция) ........................... 79

04 Интерьер салона

Передние кресла .............................84

Освещение салона ..........................86

Места для хранения вещей

в салоне ...........................................88

Заднее сиденье ...............................92

Багажное отделение .......................94

04 0503

05 Замки и сигнализация

Пульт дистанционного

управления с плоским ключом ......98

Скрытое запирание (опция) .........100

Точки запирания ........................... 101

Keyless drive (опция) .....................102

Батарейка в пульте

дистанционного управления ........ 105

Запирание и отпирание ................ 106

Блокировка для безопасности

детей ..............................................109

Охранная сигнализация

(опция) ............................................ 110

Содержание

06 Запуск двигателя

и вождение

Общие сведения ........................... 116

Заправка топливом ...................... 118

Запуск двигателя .......................... 119

Замок зажигания и блокировки

рулевого колеса ........................... 120

Запуск двигателя – Гибкое

топливо .......................................... 121

Keyless drive .................................. 122

Ручная коробка передач .............. 123

Автоматическая коробка

передач .......................................... 125

Привод на четыре колеса ............128

Тормозная система ...................... 129

Система динамической

стабилизации и силы тяги ...........131

06 07 08

Помощь при парковке (опция) ..... 133

BLIS – Blind Spot Information

System (опция) ............................... 136

Буксировка и эвакуация ..............140

Пуск от вспомогательного

источника ...................................... 142

Езда с прицепом ........................... 143

Сцепное устройство .....................145

Съемный буксирный крюк ........... 147

Погрузка ........................................ 152

Регулировка направления света

фар ................................................. 153

07 Колеса и шины

Общие сведения ........................... 156

Давление воздуха в шинах .......... 160

Треугольный знак аварийной

остановки и запасное колесо ..... 162

Замена колес ................................ 164

Временная герметизация шин .... 166

08 Уход за автомобилем

Чистка ............................................172

Восстановление лакокрасочного

покрытия ........................................175

Антикоррозионная защита ........... 176

Содержание

09 Уход и техобслуживание

Плановое техобслуживание

Volvo ............................................... 180

Уход за автомобилем своими

силами ........................................... 181

Капот и двигательный отсек ....... 182

Дизель ........................................... 183

Масла и жидкости ........................ 184

Щетки стеклоочистителей .......... 189

Аккумуляторная батарея ............. 190

Замена ламп накаливания ........... 192

Предохранители ........................... 199

10 Информационно-

развлекательная система

Общие сведения ............................208

Функции аудиосистемы ................209

Функции радиоприемника ............212

Функции CD ...................................216

Структура меню – система

звуковоспроизведения .................218

Функции телефона (опция) ...........219

Структура меню – телефон ..........226

10 1109

11 Технические

характеристики

Обозначение типа ......................... 232

Технические данные .....................233

Размеры и массы ..........................234

Технические данные двигателя ...235

Масло для двигателя ................... 237

Жидкости и смазочные

средства ........................................241

Топливо ......................................... 243

Катализатор .................................. 247

Электросистема ........................... 248

Тип разрешения ............................250

Введение

ПРЕДОСТЕРЕЖЕНИЕ

ВАЖНО

ВНИМАНИЕ

Введение

Руководство по эксплуатации

Лучший способ познакомиться с Вашим новым автомобилем - это прочитать настоящее Руководство по эксплуатации, желательно до первой поездки. Это позволит Вам познакомиться с новыми функциями, узнать, как лучше управлять автомобилем в разных ситуациях и как наиболее эффективно использовать различные свойства и возможности автомобиля. Особое внимание уделяйте приведенным инструкциям по безопасности:

Если невыполнение инструкций влечет за собой риск получения травм, приводятся соответствующие предостережения.

Если невыполнение инструкций может привести к повреждению автомобиля, приводятся соответствующие тексты под рубрикой "Важно".

Оборудование, описанное в настоящем руководстве по эксплуатации, установлено не на всех моделях автомобиля. Помимо стандартного оборудования, в настоящем

руководстве по эксплуатации описаны опции (оборудование, устанавливаемое на заводе-изготовителе) и некоторые аксессуары (дополнительное оборудование).

Автомобили Volvo комплектуются в зависимости от требований различных рынков сбыта и национальных или местных законов и правил. Если Вы не уверены в том, что входит в стандартный, опционный или дополнительный комплект поставки, обратитесь к дилеру Volvo.

Технические характеристики, особенности конструкции и иллюстрации, приведенные в настоящем Руководстве по эксплуатации, не являются обязательными. Мы оставляем за собой право вносить изменения без предварительного уведомления.

VolvoCar Corporation экологическая концепция

Введение

Volvo Car Corporation и окружающая среда

Забота об окружающей среде, безопасность и качество являются тремя основополагающими принципами деятельности всех подразделений Volvo Car Corporation. Мы также верим, что наши клиенты разделяют нашу заботу об окружающей среде.

Ваш автомобиль Volvo отвечает жестким международным стандартам по охране окружающей среды и, кроме того, изготавливается на одном из самых ресурсосберегающих и экологически чистых заводов в мире.

Volvo Car Corporation сертифицирован согласно глобальному сертификату ISO,

включающему экологический стандарт (ISO 14001), в соответствии с которым действуют наши заводы, основные производства, а также другие подразделения. Мы требуем, чтобы и наши партнеры также систематически занимались вопросами охраны окружающей среды.

Всем автомобилям Volvo выдается экологическая справка EPI (Environmental Product Information), с помощью которой Вы можете проследить, как автомобили воздействуют на окружающую среду в течение всего срока службы.

Более подробно см. сайт: www.volvocars.com/EPI.

Расход топлива

Все автомобили Volvo конкурентоспособны в отношении расхода топлива в соответствующих классах. Чем меньше расход топлива, тем ниже в общем случае уровень выбросов диоксида углерода – газа, создающего парниковый эффект.

Вы, как водитель, можете повлиять на расход топлива. Дополнительную информацию можно найти в разделе Охрана окружающей среды на стр. 8.

Введение

Volvo Car Corporation и окружающая среда

Эффективная очистка отработавших газов

Ваш автомобиль Volvo изготовлен в соответствии с концепцией Чистота внутри и снаружи – концепция, которая предусматривает как чистую среду в салоне, так и высокую степень очистки отработавших газов. Во многих случаях уровень выбросов отработавших газов намного ниже действующих нормативов.

Чистый воздух в салоне

Фильтр в салоне препятствует проникновению частиц пыли и пыльцы внутрь салона через воздухозаборники.

Совершенная система контроля качества воздуха IAQS следит за тем, чтобы поступающий воздух был чище, чем снаружи в транспортном потоке.

Эта система состоит из электронного датчика и угольного фильтра. Происходит непрерывный мониторинг поступающего воздуха, и подача воздуха прекращается при повышении содержания некоторых вредных для здоровья газов, например, оксида углерода. Подобная ситуация может встретиться, например, в плотном транспортном потоке, пробках или туннелях.

Опция

(Interior Air Quality System),

Угольный фильтр препятствует поступлению оксидов азота, приповерхностного озона и углеводородов.

Стандарт для текстильных покрытий

В салоне Volvo создается уютная и приятная атмосфера даже для страдающих контактной аллергией и астмой. Все материалы отделки салона прошли проверку на отсутствие опасных для здоровья и аллергенных веществ и выделений. Это означает, что все ткани отвечают требованиям стандарта Öko-Tex 100 еще более здорового климата в салоне.

Сертификации согласно Öko-Tex подлежат, например, ремни безопасности, коврики и текстиль. Дубильные вещества для кожаной обивки, отвечающей требованиям этого стандарта, не содержат хрома, а в них входят натуральные растительные вещества.

– большой успех в создании

Станции техобслуживания Volvo и экология

Регулярное обслуживание создает условия для увеличения срока службы автомобиля и низкого расхода топлива, что способствует сохранению более чистой окружающей среды. Если Вы доверяете проводить ремонт и обслуживание автомобиля мастерским Volvo, он также становится

Дополнительную информацию см. www.oekotex.com

частью нашей системы. Мы выставляем требования по организации помещений в наших мастерских с целью предотвращения загрязнения и выбросов в окружающую среду. Персонал наших станций техобслуживания обладает знаниями и использует оборудование, необходимое для обеспечения максимальной экологической безопасности.

Охрана окружающей среды

Вы можете внести свой вклад в охрану окружающей среды, например, экономичным вождением, приобретением экологической продукции по уходу за автомобилем, а также выполняя рекомендации по уходу и техобслуживанию автомобиля, приведенные в Руководстве по эксплуатации.

Здесь приводится несколько советов по защите окружающей среды (советы по охране окружающей среды и экономичному вождению можно также найти на стр. 116).

• Для низкого расхода топлива поддерживайте в шинах давление ECO, см. стр. 160.

• Груз на крыше и лыжный короб создают большое аэродинамическое сопротивление, из-за которого существенно повышается расход топлива. Снимайте их сразу же после использования.

Введение

Volvo Car Corporation и окружающая среда

• Не возите в автомобиле ненужные вещи. Чем тяжелее груз, тем выше расход топлива.

• Перед холодным пуском обязательно включайте предпусковой подогреватель, если он установлен в автомобиле. Это позволяет уменьшить расход топлива и выбросы в атмосферу.

• Ведите автомобиль плавно, избегая резких торможений.

• Двигайтесь, по возможности, на самой высокой передаче. Чем ниже частота вращения двигателя, тем меньше расход топлива.

• Притормаживайте двигателем.

• Избегайте работы двигателя на холостых оборотах. Выполняйте местные предписания. Выключайте двигатель, когда оказываетесь в автомобильных "пробках".

• Утилизируйте опасные для окружающей среды отходы, например, батарейки и масло в соответствии с экологическими нормами. Если Вы не знаете точно, как поступить с этими отходами, спросите совета на официальной станции техобслуживания Volvo.

• Регулярно проводите техобслуживание автомобиля.

• Расход топлива значительно возрастает на высоких скоростях в связи с увеличением сопротивления воздуха. При увеличении скорости в два раза сопротивление воздуха возрастает в четыре раза.

Следуя эти советам, Вы добьетесь экономии топлива без каких-либо негативных последствий для продолжительности и комфортности поездки. Вы сбережете свой автомобиль, деньги и ресурсы планеты.

Ремни безопасности .............................................................................. 12

Система Airbag .......................................................................................15

Надувные подушки безопасности (SRS) ..............................................16

Активирование/отключение подушки безопасности (SRS) ................ 18

Боковая подушка безопасности (SIPS-bag) .........................................20

Надувной занавес (IC) ............................................................................22

WHIPS ......................................................................................................23

Когда срабатывают системы ................................................................25

Аварийный режим ..................................................................................26

Безопасность детей ...............................................................................27

БЕЗОПАСНОСТЬ

01 Безопасность

G020104

ПРЕДОСТЕРЕЖЕНИЕ

Ремни безопасности

Обязательно пристегивайтесь ремнем безопасности

Удлинение набедренной части ремня. Ремень должен лежать как можно ниже.

Если не ремень безопасности не пристегнут, резкое торможение может иметь серьезные последствия. Поэтому следите за тем, чтобы все пассажиры были пристегнуты ремнями безопасности. Для того чтобы ремень безопасности обеспечивал максимальную защиту, необходимо, чтобы он плотно прилегал к телу. Не отклоняйте спинку сидения слишком далеко назад. Ремень безопасности рассчитан так, чтобы обеспечивать защиту при нормальной посадке.

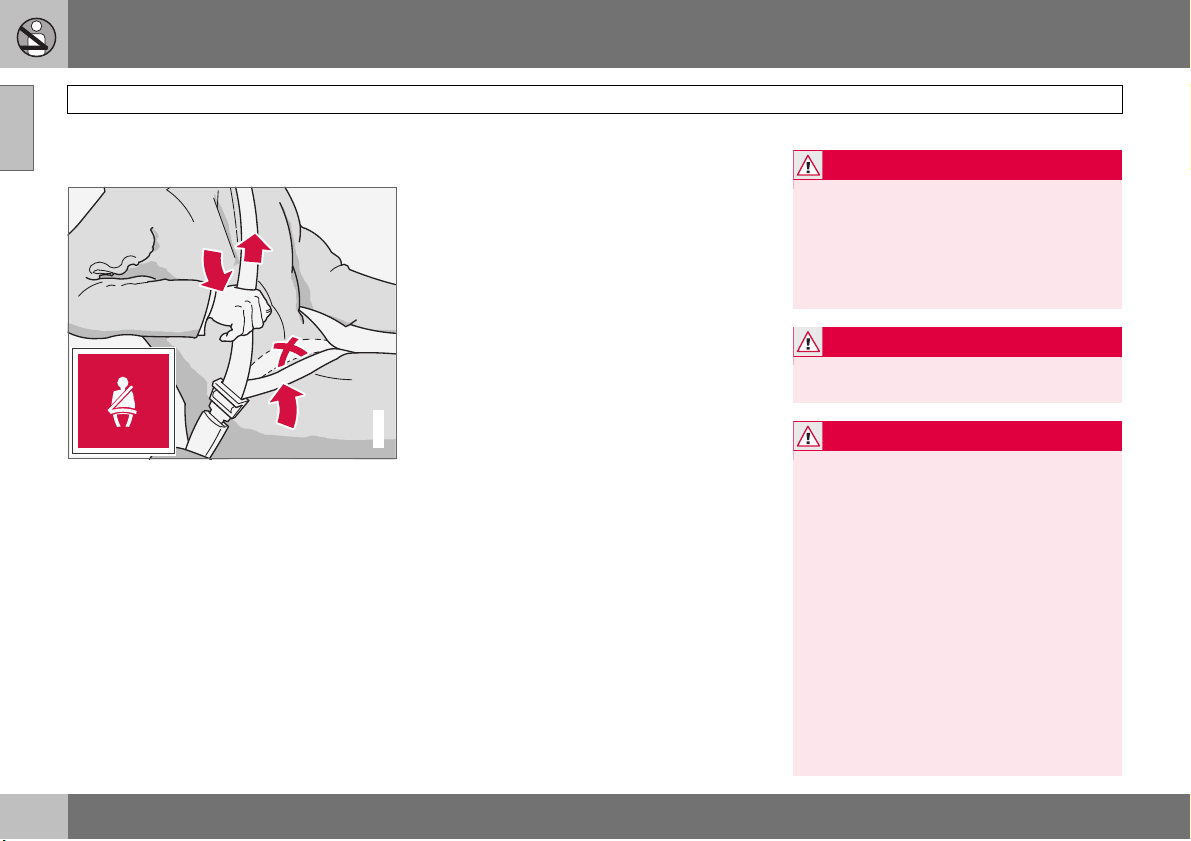

Пристегивание ремня безопасности:

– Медленно вытяните ремень

безопасности и застегните его, вставив язычок в замок. Громкий щелчок указывает на фиксацию ремня безопасности.

Отстегивание ремня безопасности

– Нажмите на красную кнопку замка

и дайте катушке втянуть ремень безопасности. Если ремень втягивается не полностью, заправьте его вручную, чтобы он не провисал.

Ремень безопасности блокируется и не вытягивается:

• если вытягивать его резко

• во время торможения и ускорения

• если автомобиль сильно наклонен.

Всегда помните следующее:

• нельзя использовать застежки и т.п., мешающие нормальному прилеганию ремня безопасности

• необходимо следить, чтобы ремень безопасности не был перекручен и не зацепился за что-либо

• набедренная часть ремня должна располагаться низко (не на животе)

• необходимо натянуть набедренную ленту поверх бедер, протянув диагональную ленту, как показано на рисунке.

Ремень безопасности и надувная подушка срабатывают согласованно. Если ремень безопасности не пристегнут или используется неправильно, это может снизить защитные свойства надувной подушки безопасности в случае столкновения.

Каждый ремень безопасности рассчитан только на одного человека.

Запрещается самостоятельно вносить изменения или ремонтировать ремень безопасности. Обращайтесь на официальную станцию техобслуживания Volvo. Если ремень безопасности подвергался большой нагрузке, например, при столкновении, весь ремень безопасности следует заменить. Замене также подлежат катушка, крепления и замок. Даже если ремень безопасности выглядит неповрежденным, его защитные свойства могут быть частично утрачены. Заменяйте также изношенный и поврежденный ремень безопасности. Новый ремень безопасности должен быть одобрен и предназначен для установки на то же место, что и заменяемый.

01 Безопасность

G020105

018084

Беременные женщины и ремни безопасности

Беременным следует обязательно пользоваться ремнем безопасности. При этом очень важно правильно использовать ремень безопасности. Он должен плотно прилегать к плечу, а диагональная часть ремня должна располагаться посередине на груди и сбоку живота. Набедренная часть ремня безопасности должна плоско лежать на бедрах как можно ниже под животом. Не допускайте, чтобы она скользила вверх по животу. Необходимо, чтобы ремень безопасности плотно прилегал к телу, не провисая без необходимости. Следите также за тем, чтобы ремень не был перекручен.

Вследствие того, что беременность изменяет фигуру спереди, беременным водителям следует регулировать кресло и рулевое колесо с тем, чтобы не терять возможность управлять автомобилем (это означает, что водитель должен легко доставать рулевое колесо и ножные педали). Устанавливайте максимально возможное расстояние между животом и рулевым колесом.

Ремни безопасности

Напоминание о ремне безопасности

Напоминание пассажирам, не пристегнутым ремнями безопасности, подается в виде звукового и светового сигнала. Звуковое напоминание зависит от скорости, а иногда подается по времени. Световое напоминание расположено в потолочной консоли и в комбинированном приборе.

Детские кресла не включены в систему напоминания о ремне безопасности.

Заднее сиденье

Напоминание о ремне безопасности на заднем сидении состоит из двух подфункций:

• Информирует о том, какие ремни безопасности задействованы на заднем

01 Безопасность

Ремни безопасности

сидении. Сообщение на информационном дисплее появляется при использовании ремней безопасности или открытии задних дверей. Сообщение удаляется автоматически прим. через 30 секунд, но может также подтверждаться вручную нажатием

READ.

кнопки

• Напоминает, что один из ремней безопасности на заднем сидении был снят во время движения. Напоминание поступает в виде сообщения на информационном дисплее в сочетании со звуковым и световым сигналом. Напоминание аннулируется, если ремень безопасности вновь пристегивается, но может также подтверждаться вручную нажатием кнопки READ.

К сообщению на информационном дисплее, показывающему, какие ремни безопасности используются, имеется постоянный доступ. Для просмотра сохраненных сообщений нажмите кнопку

READ.

Некоторые рынки

Напоминание водителю, не пристегнутому ремнем безопасности, подается в виде звукового и светового сигнала. На низкой скорости звуковое напоминание подается первые 6 секунд.

Натяжитель ремня безопасности

Все ремни безопасности снабжены преднатяжителями. Механизм в преднатяжителе ремня натягивает ремень вокруг тела во время достаточно сильного столкновения. При этом ремень более эффективно удерживает пассажира.

01 Безопасность

G020107

ПРЕДОСТЕРЕЖЕНИЕ

Предупреждающий символ в комбинированном приборе

Работа системы Airbag1непрерывно контролируется модулем управления системы. Предупреждающий символ в комбинированном приборе включается при повороте ключа запуска в положение I, II или III. Символ гаснет прим. через 6 секунд, если система Airbag

исправна.

Если это необходимо, то одновременно с предупреждающим символом на информационном дисплее появляется сообщение.

Если предупреждающий символ неисправен, загорается предупреждающий треугольник, и на информационном дисплее появляется сообщение:

ВОЗД.ПОДУШ. SRS ТРЕБУЕТ ОБСЛУЖ

или ВОЗД.ПОДУШ. SRS

ТРЕБ.СРОЧ.ОБСЛУЖ. Без промедления

обратитесь на официальную станцию техобслуживания Volvo.

Если предупреждающий символ системы Airbag продолжает гореть или загорается во время движения, это свидетельствует о неправильном функционировании системы Airbag. Этот символ сигнализирует о неисправности в системе ремней безопасности, SIPS, системе SRS или IC. Незамедлительно обратитесь на официальную станцию техобслуживания Volvo.

Система Airbag

Входят SRS и натяжитель ремня, SIPS и IC.

01 Безопасность

ПРЕДОСТЕРЕЖЕНИЕ

G020108

G020109

ПРЕДОСТЕРЕЖЕНИЕ

Надувные подушки безопасности (SRS)

Подушка безопасности (SRS) на стороне водителя

В дополнение к ремню безопасности на стороне водителя автомобиль оснащен надувной подушкой безопасности SRS (Supplemental Restraint System). Эта подушка сложена в центральной части рулевого колеса. Такое рулевое колесо имеет маркировку

SRS AIRBAG.

Надувная подушка безопасности (SRS) на стороне пассажира

В дополнение к ремню безопасности на стороне пассажира автомобиль оснащен надувной подушкой безопасности в сложенном виде находится в отделении над перчаточным ящиком. Такая панель имеет маркировку

Не на всех автомобилях имеются надувные подушки безопасности (SRS) на стороне пассажира. От нее можно отказаться при покупке.

SRS AIRBAG.

, которая

Для максимальной травмобезопасности при срабатывании надувной подушки безопасности пассажир должен сидеть как можно прямее, его ноги должны стоять на полу, а голова лежать на подголовнике. Ремни безопасности должны быть пристегнуты.

Запрещено сажать детей в детское кресло или опорную подушку на переднем сидении, если надувная подушка безопасности (SRS) активирована

Никогда не разрешайте ребенку стоять или сидеть перед пассажирским сиденьем. На переднем сиденье запрещено сидеть пассажирам ростом менее 140 см, если подушка безопасности (SRS) активирована.

Нарушение вышеперечисленных правил может быть опасно для жизни ребенка.

Информацию об активированной/ отключенной подушке безопасности (SRS), см. стр. 18.

01 Безопасность

G020111

ВНИМАНИЕ

G020110

ПРЕДОСТЕРЕЖЕНИЕ

G020113

Система SRS

Система SRS, автомобиль с лево сторонним управлением

Система состоит из подушек безопасности и датчиков. Датчики реагируют на достаточно сильное столкновение и подушка/подушки безопасности надуваются, одновременно нагреваясь при этом. Для амортизации удара подушка безопасности выпускает воздух при сжатии. При этом в автомобиле образуется небольшое количество дыма, что абсолютно нормально. Весь процесс, включая надувание и сдувание подушки безопасности, происходит в десятые доли секунды.

Надувные подушки безопасности (SRS)

Система SRS, автомобиль с правосторонним управлением

Датчики срабатывают по-разному в зависимости от силы столкновения и от того, пристегнут ли ремень безопасности водителя или пассажира соответственно. При столкновении возможна ситуация, когда срабатывает только одна подушка безопасности (или ни одной). Система SRS распознает силу, приложенную к автомобилю при столкновении, и реагирует на это срабатыванием одной или нескольких надувных подушек безопасности.

Подушки безопасности имеют способность соизмерять свое действие с силой, которая прилагается к автомобилю во время столкновения.

Расположение надувной подушки безопас ности на стороне пассажира, автомобили с левосторонним и правосторонним управлением соответственно

Не кладите какие-либо предметы перед или на приборную панель там, где находится надувная подушка безопасности пассажира.

01 Безопасность

G018082

ВНИМАНИЕ

G018083

ПРЕДОСТЕРЕЖЕНИЕ

Активирование/отключение подушки безопасности (SRS)

PACOS1(опция)

Индикация, указывающая на отключенную подушку безопасности (SRS) на стороне пассажира.

Подушку безопасности (SRS) пассажира на переднем сидении можно отключить, если в автомобиле установлен переключатель PACOS. Информацию об активировании/ отключении см. стр. 19.

Messages (Сообщения)

Текстовое сообщение и символ в потолочной панели указывают, что подушка безопасности (SRS) на стороне переднего пассажира отключена (см. рисунок выше).

PACOS (Passenger Airbag Cut Off Switch)

Индикация, указывающая на включенное положение подушки безопасности (SRS) на стороне пассажира.

Когда дистанционный ключ устанавливается в положение II или III, предупреждающий символ подушки безопасности показывается в комбинированном приборе прим. 6 секунд (см. стр. 15).

После этого включается индикация в потолочной консоли, которая указывает действующий статус подушки безопасности на стороне пассажира. Дополнительную информацию о различных положениях зажигания см. стр. 120.

Предупреждающий символ в потолочной консоли указывает на включенное положение подушки безопасности (SRS) на стороне переднего пассажира ( см. рисунок выше).

Информацию о том, как происходит переключение, см. далее в этой главе в разделе Активирование/отключение.

Запрещено сажать детей в детское кресло или опорную подушку на переднем сидении, если надувная подушка безопасности активирована и в потолочной консоли горит символ. Нарушение этого правила может быть опасно для жизни ребенка.

Активирование/отключение

Переключатель подушки безопасности пассажира (PACOS) расположен в торце приборной панели на стороне пассажира и доступен, когда дверь открыта (см. ниже в разделе Переключатель PACOS). Проверьте положение переключателя. Volvo рекомендует для изменения положения пользоваться плоским ключом.

Информацию о плоском ключе см. стр. 99. (Вы можете пользоваться другими предметами по форме напоминающими ключ.) Нарушение вышеперечисленных правил может быть опасно для жизни.

01 Безопасность

ПРЕДОСТЕРЕЖЕНИЕ

G019800

ПРЕДОСТЕРЕЖЕНИЕ

Активирование/отключение подушки безопасности (SRS)

Переключатель – PACOS

Если автомобиль оснащен подушкой безопасности (SRS) на стороне пассажира впереди, а система PACOS отсутствует, то подушка безопасности всегда активирована.

Не допускается нахождение пассажира на переднем кресле, если текстовое сообщение в потолочной панели указывает, что надувная подушка безопасности (SRS) отключена, и одновременно с этим в комбинированном приборе виден предупреждающий символ системы Airbag. Это указывает на возникновение серьезной неисправности. Срочно обратитесь в официальную станцию техобслуживания Volvo.

Расположение переключ ателя

1. Подушка безопасности активирована. Если переключатель находится в этом положении, пассажир ростом выше 140 см может сидеть на переднем кресле, а ребенок в детском кресле и на опорной подушке никогда не должен сидеть на этом месте.

2. Подушка безопасности отключена. Если переключатель находится в этом положении, ребенок в детском кресле или на опорной подушке может сидеть на месте пассажира на переднем сидении, а пассажир ростом выше 140 см никогда не должен сидеть на этом месте.

Активированная подушка безопасности (место пассажира):

Ребенку в детском кресле или на опорной подушке запрещается сидеть на месте пассажира на переднем сидении, если подушка активирована. Это относится ко всем пассажирам ростом менее 140 см.

Отключенная подушка безопасности

(сиденье пассажира): Пассажирам ростом выше 140 см запрещается занимать переднее сиденье, если подушка безопасности отключена.

Нарушение вышеперечисленных правил может быть опасно для жизни.

01 Безопасность

G020118

ПРЕДОСТЕРЕЖЕНИЕ

Боковая подушка безопасности (SIPS-bag)

Боковая подушка безопасности – SIPS-bag

Расположение боковых подушек безопасности

SIPS (Side Impact Protection System) направляет большую часть силы удара на балки, стойки, пол, крышу и другие элементы кузова автомобиля. Боковые подушки безопасности на стороне водителя и пассажира защищают грудь и являются важным элементом SIPS. Боковая подушка безопасности смонтирована на раме спинки переднего сидения.

Ремонт может выполняться только на официальной станции техобслуживания Volvo.

Любое вмешательство в систему подушек SIPS может привести к ее неправильному функционированию и, как следствие, к серьезным травмам.

Между внешней боковой поверхностью сиденья и панелью двери не должны находиться посторонние предметы, так как эта зона находиться в пределах досягаемости боковой подушки безопасности.

Используйте только собственные чехлы Volvo или одобренные для использования Volvo. Другие чехлы могут помешать функционированию боковых подушек безопасности.

Боковая подушка безопасности является дополнением к ремню безопасности. Обязательно пристегивайтесь ремнем безопасности.

Детское кресло и боковая подушка безопасности

Боковая подушка безопасности не снижает защитные свойства автомобиля в отношении детского кресла и детской опорной подушки.

Детское кресло/опорная подушка может размещаться на переднем сиденье только, если автомобиль не оборудован активируемой стороне пассажира.

Информацию об активированной/ отключенной подушке безопасности (SRS), см. стр. 18.

подушкой безопасности на

01 Безопасность

G020120

G020121

020343

Подушка SIPS

Сторона водителя, автомобиль с левосторонним управлением

Система подушек SIPS состоит из боковых подушек безопасности и датчиков. Датчики реагируют на достаточно сильное столкновение, и боковая подушка безопасности надувается. Боковая подушка безопасности надувается между пассажиром и дверной панелью и тем самым гасит силу удара, направленную на пассажира, в момент столкновения. Когда в момент удара подушка сдавливается, она сдувается. Обычно срабатывает боковая надувная подушка только на стороне удара.

Сторона пассажира, автомобиль с левосторонним управлением

Боковая подушка безопасности (SIPS-bag)

Расположение таблички подушки безопас ности в дверном проеме на стороне переднего пасс ажира в автомобиле с левосторонним управлен ием.

01 Безопасность

G015265

ПРЕДОСТЕРЕЖЕНИЕ

Надувной занавес (IC)

Назначение

Надувной занавес IC (Inflatable Curtain) является дополнением к SIPS и подушкам безопасности. Он смонтирован в облицовке потолка вдоль боковин автомобиля и защищает все внешние места автомобиля. При достаточно сильном столкновении датчики реагируют, и занавес надувается. Он помогает защищать голову водителя и пассажиров от удара о внутренние поверхности автомобиля в момент столкновения.

Запрещается вешать или крепить тяжелые предметы за ручки, расположенные в крыше. Крючок предназначен только для легкой верхней одежды (но не для твердых предметов, таких как, например, зонты).

Не вкручивайте и не монтируйте чтолибо на внутренней облицовке потолка, стойки дверей или боковых панелях. Это может снизить защитные свойства автомобиля. В этих зонах можно монтировать только оригинальные детали, одобренные Volvo.

Груз в автомобиле должен располагаться на 50 мм ниже верхнего края боковых стекол. В противном случае может пропасть защитный эффект надувного занавеса, спрятанного за обшивкой потолка автомобиля.

Надувной занавес является дополнением к ремню безопасности.

Обязательно пристегивайтесь ремнем безопасности.

01 Безопасность

G020347

ПРЕДОСТЕРЕЖЕНИЕ

Защита от плетевых травм шеи – WHIPS

Система WHIPS (Whiplash Protection System) состоит из энергопоглощающей спинки и специально модернизированного для данной системы подголовника в передних сидениях. Система активируется в момент удара сзади, и ее срабатывание зависит от угла удара, скорости и вида транспортного средства, нанесшего удар.

Система WHIPS является дополнением к ремню безопасности. Всегда пристегивайтесь ремнем безопасности.

Функции кресла

При активировании системы WHIPS спинки передних кресел откидываются назад, изменяя положение водителя и пассажира на переднем сиденье. Это снижает опасность плетевых травм шеи, т.н. whiplash травм.

Никогда самостоятельно не вносите изменений и не ремонтируйте кресло или систему WHIPS. Обращайтесь на официальную станцию техобслуживания Volvo.

WHIPS

Система WHIPS и детское кресло/ опорная подушка

Система WHIPS не снижает защитные свойства автомобиля в отношении детского кресла или опорной подушки.

Правильное положение на сиденье

Максимальная защита водителя и пассажира на переднем сиденье обеспечивается, когда они сидят посередине своих сидений с минимальным расстоянием между головой и подголовником.

01 Безопасность

ПРЕДОСТЕРЕЖЕНИЕ

G020125

ПРЕДОСТЕРЕЖЕНИЕ

G020126

ПРЕДОСТЕРЕЖЕНИЕ

WHIPS

Не создавайте помех для функционирования системы WHIPS

Не кладите коробки и другой багаж так, чтобы он оказался зажатым между подушкой заднего сидения и спинкой переднего сидения. Не создавайте помех функционированию системы WHIPS.

Если сиденье подвергается сильной перегрузке, например, в момент удара сзади, систему WHIPS следует проверить на официальной станции техобслуживания Volvo.

Защитные свойства системы WHIPS могут быть частично утрачены, даже если кресло не имеет видимых повреждений.

Обратитесь на официальную станцию техобслуживания Volvo для проверки системы даже после незначительного наезда сзади.

Если спинка заднего сидения опущена вниз, следует переместить переднее кресло вперед так, чтобы оно не соприкасалось с опущенной спинкой.

01 Безопасность

ВНИМАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Когда срабатывают системы

Система Активируется

Преднатяжитель ремня безопасности, передние сидения При фронтальном и/или боковом столкновении и/или наезде сзади Преднатяжитель ремня безопасности, внешние места

заднего сидения Надувные подушки безопасности SRS

Боковые надувные подушки безопасности SIPS

Надувной занавес IC

Защита от плетевых травм шеи, WHIPS При наезде сзади

В результате столкновения автомобиль может быть сильно деформирован, но подушки безопасности при этом могут не срабатывать. На способ активирования различных систем безопасности автомобиля влияют ряд факторов, как, например, жесткость и вес объекта столкновения, скорость автомобиля, угол, под которым произошло столкновение и пр.

Если надувные подушки безопасности сработали, рекомендуется следующее:

• Эвакуировать автомобиль на официальную станцию техобслуживания Volvo. Запрещается ездить на автомобиле со сработавшими надувными подушками безопасности.

• Предоставьте официальной станции техобслуживания Volvo заменить компоненты системы безопасности автомобиля.

• Обязательно обратитесь к врачу.

Активирование системы SRS, SIPS, IC и ремней безопасности во время столкновения происходит только однократно.

Модуль управления системы Airbag расположен в центральной консоли. Если на центральную консоль попала вода или другая жидкость, отсоедините провода от аккумулятора. Не запускайте двигатель, так как надувные подушки безопасности могут сработать. Эвакуируйте автомобиль на официальную станцию техобслуживания Volvo.

При фронтальном столкновении

При боковом столкновении

Запрещается ездить на автомобиле со сработавшими надувными подушками безопасности. Это может затруднить управление автомобилем. Другие системы безопасности также могут быть повреждены. Интенсивное задымление и запыление во время срабатывания подушек может вызвать раздражение/ травмы глаз и кожи. В этом случае промойте холодной водой. Из-за высокой скорости надувания ткань подушки может также вызвать фрикционные травмы и ожоги кожи.

01 Безопасность

G020127

ПРЕДОСТЕРЕЖЕНИЕ

Аварийный режим

Вождение после столкновения

После столкновения автомобиля на информационном дисплее может появиться текст АВАРИЙН. РЕЖИМ-

СМ. РУКОВОДСТВО. Это свидетельствует

об ограничении функций автомобиля. Аварийный режим – это защитная функция, которая вступает в силу, если в результате столкновения может быть нарушена одна из важных функций автомобиля, например, топливопроводов, датчиков одной из систем безопасности или тормозной системы.

Попытка пуска двигателя

Сначала убедитесь в отсутствии утечки топлива из автомобиля. Не должен также ощущаться запах топлива.

Если все выглядит нормально, то после проверки отсутствия утечки топлива можно попытаться завести двигатель.

Сначала выньте ключ из замка зажигания и вставьте его вновь. Электронные системы автомобиля попытаются самовосстановиться до нормального состояния. Затем попробуйте завести двигатель. Если сообщение CRASH MODE (aварийный режим) все еще присутствует на дисплее, автомобиль не может двигаться свои ходом или на буксире. Скрытые повреждения могут препятствовать управлению автомобилем во время движения, даже если Вам кажется, что автомобиль не потерял управление.

Перемещение

Если после сброса АВАРИЙН. РЕЖИМ появляется сообщение НОРМ. РЕЖИМ, автомобиль можно осторожно убрать с опасного места на дороге. Не перемещайте автомобиль больше, чем это необходимо.

Не пытайтесь самостоятельно отремонтировать автомобиль или восстановить электронные системы после включения aварийного режима. Это может привести к травмам или неполадкам в работе систем автомобиля. Предоставьте возможность официальной станции техобслуживания Volvo проверить и восстановить

НОРМ. РЕЖИМ систем автомобиля

после появления сообщения АВАРИЙН.

РЕЖИМ.

Ни при каких обстоятельствах не заводите двигатель после появления сообщения АВАРИЙН. РЕЖИМ, если чувствуется запах топлива. Без промедления покиньте автомобиль.

После сообщения Crash mode запрещено буксировать автомобиль. Его следует эвакуировать с места аварии на официальную станцию техобслуживания Volvo.

01 Безопасность

ВНИМАНИЕ

G020128

Дети должны сидеть так, чтобы им было удобно и безопасно

Место ребенка в автомобиле и необходимое оборудование выбирается в зависимости от веса и роста ребенка. Подробную информацию см. стр. 29.

В разных странах существуют разные правила, регламентирующие размещение ребенка в автомобиле. Ознакомьтесь с действующими правилами.

Дети любого возраста и роста должны всегда сидеть в автомобиле правильно пристегнутыми. Ребенок ни при каких обстоятельствах не должен сидеть на коленях пассажира.

Оригинальное оборудование Volvo для безопасности детей сконструировано специально для Вашего автомобиля. При использовании оригинального оборудования Volvo Вы можете быть уверены в правильном расположении и надежности точек крепления и крепежных деталей.

Детские кресла

Детское кресло и надувная подушка безопасности несовместимы.

Volvo выпускает изделия, обеспечивающие безопасность детей, которые разработаны специально для автомобилей Volvo и проверены на них.

При использовании изделий для безопасности детей необходимо ознакомиться с прилагаемыми к этим изделиям инструкциями по монтажу.

Безопасность детей

Спинка детского кресла должна опираться на приборную панель. Это относится к автомобилям без надувной подушки безопасности на месте пассажира или с отключенной подушкой безопасности.

Размещение детских кресел

Можно выбрать следующие варианты:

• детское кресло/опорная подушка на переднем сиденье пассажира, если отсутствует активированная подушка безопасности на стороне пассажира.

• повернутое назад детское кресло на заднем сиденье, которое опирается на спинку переднего сиденья.

Перевозите детей только на заднем сиденье, если надувная подушка безопасности на стороне пассажира активирована. Ребенок может получить серьезные травмы, если при срабатывании надувной подушки безопасности он находится на сиденье пассажира.

надувная

В случае затруднений с монтажом оборудования для безопасности детей обращайтесь к его изготовителю за более четкими инструкциями.

Нельзя закреплять крепежные ленты детского кресла на штанге регулировки продольного положения сиденья, на пружинах или салазках и балках под сиденьем.

Информацию об активированной/ отключенной подушке безопасности (SRS), см. стр. 18.

01 Безопасность

ПРЕДОСТЕРЕЖЕНИЕ

G018564

018620

Безопасность детей

Табличка подушки безопасности

Запрещено сажать детей в детское кресло или опорную подушку на переднем сидении, если надувная подушка безопасности (SRS) активирована.

На переднем сиденье запрещено сидеть пассажирам ростом менее 140 см, если подушка безопасности (SRS) активирована.

Нарушение вышеперечисленных правил может быть опасно для жизни ребенка.

Запрещается использовать детские опорные подушки/детские кресла, оснащенные стальными скобами или другими элементами, которые могут соприкасаться с кнопкой замка ремня безопасности, так как это может привести к случайному открытию замка ремня. Следите за тем, чтобы верхняя часть детского кресла не опиралась на ветровое стекло.

Табличка в торце приборной панели Табличка в торце приборной панели (только

для Австралии)

01 Безопасность

Безопасность детей

Размещение детей в автомобиле

В отношении другого оборудования для защиты детей, не указанного в таблице, Ваш автомобиль должен быть включен в соответствующий перечень производителя или соответствовать нормативным требованиям ECE R44.

Вес/возраст

Группа 0 макс. 10 кг (0–9 месяцев) Группа 0+ макс. 13 кг

Группа 1 9–18 кг (9–36 месяцев)

Группа 2/3 15–36 кг (3–12 лет)

Информацию об активированной/отключенной подушке безопасности (SRS), см. стр. 18.

Переднее сиденье

Детское кресло Volvo – Повернутое назад детское защитное кресло, крепится с помощью ремня безопасности и крепежной ленты. Используйте защитную подушку между детским креслом и приборной панелью.

Тип разрешения: E5 03135 Britax Baby Safe Plus – Повернутое назад

детское защитное кресло с системой крепления ISOFIX.

Тип разрешения: E1 03301146 Детское кресло Volvo – Повернутое назад детское защитное кресло, крепится с помощью ремня безопасности и крепежной

ленты. Используйте защитную подушку между детским креслом и приборной панелью.

Тип разрешения: E5 03135 Britax Freeway – Повернутое назад детское защитное кресло с системой крепления

ISOFIX и крепежной лентой.

Тип разрешения: E5 03171 Детская опорная подушка Volvo – с/без

спинки.

Тип разрешения: E5 03139

Внешнее место заднего сидения Среднее место заднего сиденья

Детское кресло Volvo – Повернутое назад детское защитное кресло с креплением ремнем безопасности автомобиля, крепежной лентой и опоры.

Тип разрешения: E5 03135 Britax Baby Safe Plus – Повернутое назад

детское защитное кресло с системой крепления ISOFIX.

Тип разрешения: E1 03301146 Детское кресло Volvo – Повернутое назад детское защитное кресло с креплением ремнем безопасности автомобиля,

крепежной лентой и опорой.

Тип разрешения: E5 03135 Britax Freeway – Повернутое назад детское защитное кресло с системой крепления

ISOFIX и крепежной лентой.

Тип разрешения: E5 03171 Детская опорная подушка Volvo – с/без

спинки.

Тип разрешения: E5 03139 Встроенная фиксируемая ремнем опорная

подушка Volvo– опция, устанавливаемая на заводе-изготовителе.

Тип разрешения: E5 03168

Тип разрешения: E5 03135 Britax Baby Safe Plus – Повернутое назад

детское защитное кресло с креплением ремнем безопасности автомобиля.

крепежной лентой и опоры.

Тип разрешения: E5 03135

Детская опорная подушка Volvo – с/без спинки.

Тип разрешения: E5 03139

01 Безопасность

G015013

ПРЕДОСТЕРЕЖЕНИЕ

1 2

020808

Безопасность детей

Встроенные фиксируемые ремнем опорные подушки (опция)

Встроенная фиксируемая ремнем подушка Volvo для внешних мест заднего сидения сконструирована в расчете на обеспечение оптимальной безопасности ребенка. Эта опорная подушка в комбинации со штатными ремнями безопасности рассчитана на детей весом от 15 до 36 кг.

На переднем сиденье запрещено сидеть пассажирам ростом менее 140 см, если подушка безопасности (SRS) активирована

Нарушение вышеперечисленных правил может быть опасно для жизни ребенка.

Информацию об активированной/ отключенной подушке безопасности (SRS), см. стр. 18.

Раскладывание фиксируемой ремнем опорной подушки

– Потяните за ручку и подушка

поднимется (1).

– Возьмитесь за подушку двумя руками и

переместите назад (2).

– Вдавите до фиксации (3).

Опорная подушка должна быть зафиксирована до того, как Вы посадите на нее ребенка.

Убедитесь, что:

• фиксируемая ремнем подушка заблокирована

• ремень безопасности соприкасается с телом ребенка, не провисает или не

01 Безопасность

ПРЕДОСТЕРЕЖЕНИЕ

ВНИМАНИЕ

G014507

015268

перекручен, и что ремень безопасности расположен правильно на плече.

• набедренная часть ремня располагается низко на бедрах для обеспечения оптимальной защиты.

• ремень безопасности не касается шеи ребенка или не лежит ниже плеча.

• Тщательно отрегулируйте положение подголовника по голове ребенка.

Ремонт или замену следует проводить только на официальной станции техобслуживания Volvo. Не вносите изменений или дополнений в конструкцию фиксируемой ремнем подушки.

Если встроенная фиксируемая ремнем безопасности подушка была подвержена большой перегрузке, например, при столкновении, то следует заменить всю подушку в комплекте. Даже если встроенная фиксируемая ремнем подушка кажется неповрежденной, некоторые защитные свойства подушки могут быть утрачены. Фиксируемая ремнем безопасности подушка также подлежит замене при сильной степени износа.

Складывание фиксируемой ремнем опорной подушки

– Потяните за ручку (1). – Переместите сидение вниз и надавите

так, чтобы оно зафиксировалось (2).

Помните, что перед тем опустить спинку сиденья вперед, необходимо предварительно сложить фиксируемую ремнем подушку.

Безопасность детей

Система креплений ISOFIX для детских кресел (опция)

Точки крепления системы ISOFIX спрятаны сзади в нижней части спинки внешних мест заднего сидения.

Такие точки крепления обозначены символами на обивке спинки (см. рисунок выше).

Чтобы получить доступ к точкам крепления, надавите на подушку сидения.

Крепление защиты для детей к точкам крепления ISOFIX проводите только согласно инструкциям по монтажу производителя.

Обзор, автомобили с левосторонним управлением ...........................34

Обзор, автомобили с правосторонним управлением .........................36

Панель управления в двери водителя .................................................38

Комбинированный прибор ....................................................................39

Контрольные и предупреждающие символы ...................................... 40

Информационный дисплей ....................................................................44

Электрическое гнездо ...........................................................................45

Панель освещения .................................................................................46

Левый подрулевой рычаг ......................................................................49

Правый подрулевой рычаг ....................................................................51

Система поддержания постоянной скорости (опция) ........................53

Клавиатура на рулевом колесе (опция) ...............................................54

Регулировка положения рулевого колеса, аварийная мигающая

сигнализация ..........................................................................................55

Стояночный тормоз ...............................................................................56

Электрические стеклоподъемники ......................................................57

Зеркала заднего вида ............................................................................59

Электроуправляемый люк в крыше (опция) ........................................63

Персональные настройки ......................................................................65

ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

02 Приборы и органы управления

28714119 10 12 13 7 23 24 25 26 27

G019492

Обзор, автомобили с левосторонним управлением

02 Приборы и органы управления

Обзор, автомобили с левосторонним управлением

1. Регулировка положения рулевого колеса

2. Ручка для открытия капота

3. Панель управления

4. Указатели поворотов, дальний свет, бортовой компьютер

5. Освещение, ручка для открытия крышки топливного бака

6. Дверная ручка, кнопка блокировки замка.

7. Вентиляционные сопла в приборной панели

8. Вентиляционное сопло бокового окна

9. Система поддержания постоянной скорости

10. Звуковой сигнал, надувная подушка безопасности

11. Комбинированный прибор

12. Клавиатура системы Infotainment

13. Очиститель и омыватель ветрового стекла и омыватели фар

14. Замок зажигания

15. Управление, люк в крыше

16. Функция отсутствует

17. Отключение датчиков охранной сигнализации,

заблокированное запертое положение

18. Освещение салона, выключатель

19. Лампа для чтения, левая сторона

20. Лампа для чтения, правая сторона

21. Напоминание о ремне безопасности и индикация подушки

безопасности на стороне пассажира

22. Внутреннее зеркало заднего вида

23. Дисплей системы управления микроклиматом и Infotainment

24. Информационно-развлекательная система

25. Настройки управления микроклиматом, Infotainment и персональные настройки

26. Климатическая установка

27. Рычаг переключения передач

28. Аварийная мигающая сигнализация

29. Дверная ручка

30. Отделение для перчаток

31. Стояночный тормоз

32. Электрическое гнездо/прикуриватель

33. Blind Spot Information System, BLIS

34. Переключатель, опционное оборудование

02 Приборы и органы управления

29 9 23 26 2827252491413121110

G019493

Обзор, автомобили с правосторонним управлением

02 Приборы и органы управления

Обзор, автомобили с правосторонним управлением

1. Электрическое гнездо, прикуриватель

2. Blind Spot Information System, BLIS

3. Переключатель, опционное оборудование

4. Стояночный тормоз

5. Панель управления

6. Отделение для перчаток

7. Дверная ручка

8. Вентиляционное сопло, боковое окно

9. Вентиляционные сопла, приборная панель

10. Рычаг переключения передач

11. Климатическая установка

12. Настройки управления микроклиматом, Infotainment и персональные настройки

13. Информационно-развлекательная система

14. Дисплей системы управления микроклиматом и Infotainment

15. Внутреннее зеркало заднего вида

16. Напоминание о ремне безопасности и индикация подушки безопасности на стороне пассажира

17. Освещение салона, выключатель

18. Лампа для чтения, левая сторона

19. Лампа для чтения, правая сторона

20. Функция отсутствует

21. Отключение датчиков охранной сигнализации, заблокированное запертое положение

22. Управление люком в крыше

23. Замок зажигания

24. Очиститель и омыватель ветрового стекла, омыватели фар

25. Система поддержания постоянной скорости

26. Комбинированный прибор

27. Звуковой сигнал, надувная подушка безопасности

28. Клавиатура системы Infotainment

29. Аварийная мигающая сигнализация

30. Дверная ручка, кнопка блокировки замка

31. Освещение, ручка для открытия крышки топливного бака

32. Указатели поворотов, дальний свет, бортовой компьютер

33. Ручка для открытия капота

34. Регулировка положения рулевого колеса

02 Приборы и органы управления

31 4 5

G017435

Панель управления в двери водителя

1. Выключение стеклоподъемников сзади (стандарт) Электроуправляемый замок для безопасности детей (опция)

2. Стеклоподъемники

3. Наружное зеркало заднего вида, левая сторона

4. Наружное зеркало заднего вида, настройка

5. Наружное зеркало заднего вида, правая сторона

02 Приборы и органы управления

11109 13 148 12

32 5 6 71

G018182

Комбинированный прибор

1. Спидометр.

2. Указатель поворотов, левый.

3. Предупреждающий символ.

4. Информационный дисплей – Дисплей, показывает информационные и предупреждающие сообщения и наружную температуру. При наружной температуре в пределах от +2 °C до –5 °C на дисплее отображается символ "снежинка". Этот символ предупреждает о скользком дорожном покрытии. Когда автомобиль стоит на месте, указатель температуры окружающего воздуха может давать завышенные показания.

5. Информационный символ

6. Указатель поворотов, правый.

7. Тахометр – Показывает частоту вращения двигателя в тысячах оборотов/минуту.

8. Контрольные и информационные символы.

9. Счетчик топлива.

10. Кнопка счетчика пройденного пути – Используется для измерения коротких отрезков пути. Краткое нажатие на кнопку позволяет переключаться между счетчиками T1 и T2. Длительное нажатие (более 2 секунд) обнуляет активированный счетчик пройденного пути.

11. Дисплей – Показывает положение передачи в автоматической коробке передач, состояние датчика дождя,

счетчика пробега, счетчика пройденного пути и круиз-контроля.

12. Индикатор дальнего света.

13. Датчик температуры – Датчик температуры в системе охлаждения двигателя. Если температура повышается сверх нормы и стрелка перемещается в красную зону, на дисплее появляется сообщение. Помните, что, например, дополнительные фары перед воздухозаборником снижают охлаждающую способность при высоких температурах окружающего воздуха и больших нагрузках на двигатель.

14. Контрольные и предупреждающие символы.

02 Приборы и органы управления

G020136

ВНИМАНИЕ

Контрольные и предупреждающие символы

Проверка функционирования, символы

Все контрольные и предупреждающие символы ключа зажигания в положение пуском двигателя. Так проверяется функционирование всех символов. После пуска двигателя все символы должны погаснуть за исключением символа стояночного тормоза, который гаснет после отпускания тормоза.

соответствующих символов отсутствуют.

загораются после поворота

Если двигатель не пускается в течение 5 секунд, все символы погаснут за исключением символов, указывающих на неисправность в системе очистки отработанных газов и низкое давление масла. В зависимости от комплектации автомобиля некоторые функции

На некоторых вариантах двигателей символ низкого давления масла не используется. Предупреждение поступает в виде текста на дисплее, см. стр. 184.

II перед

Символы в центре прибора

Этот красный предупреждающий символ загорается при возникновении неисправности, которая может

управляемость автомобилем. Одновременно на информационном дисплее появляется пояснительный текст. Символ остается до тех пор, пока не будет устранена неисправность, а сообщение можно удалить кнопкой Предупреждающий символ может также включиться в комбинации с другими символами.

– Остановитесь в безопасном месте. На

автомобиле ехать дальше нельзя.

повлиять на безопасность и/или

READ, см. стр. 44.

– Прочите информацию на

информационном дисплее. Выполните действия, указанные в сообщении на дисплее. Удалите сообщение с помощью

READ.

Если автомобиль двигается со скоростью выше прим. 7 км/ч, включается предупреждающий символ.

Желтый информационный символ загорается в комбинации с текстом на дисплее при отклонениях в работе одной из

сообщение можно погасить при помощи кнопки автоматически через некоторое время (время зависит от функции).

Данный желтый информационный символ может загораться также в комбинации с другими символами.

Если автомобиль двигается со скоростью ниже прим. 7 км/ч, включается информационный символ.

Когда появляется сервисное сообщение, символ и сообщение можно погасить с помощью кнопки ходит автоматически через некоторое время.

систем автомобиля. Текстовое

READ, см. стр. 44, или оно гаснет

READ или это проис-

02 Приборы и органы управления

G020137

Контрольные и предупреждающие символы

Контрольные символы – левая сторона

1. Неисправность в системе очистки отработавших газов автомобиля

Следуйте на станцию технического обслуживания

2. Неисправность в системе ABS

Volvo для проверки системы.

Если загорается этот символ, система не работает. Обычная тормозная система автомобиля

продолжает работать нормально, но без функции ABS.

– Остановите автомобиль в безопасном

месте и выключите двигатель. – Снова запустите двигатель. – Если символ продолжает гореть,

отгоните автомобиль на официальную

станцию техобслуживания Volvo для

проверки системы ABS.

3. Противотуманный свет сзади

Этот символ горит при включенном противотуманном свете.

4. Система устойчивости STC или

DSTC

Информацию о работе системы и символах см. стр. 131.

5. Функция отсутствует

6. Предпусковой обогреватель двигателя (дизель)

Этот символ загорается во время предпускового подогрева двигателя. Предпусковой подогрев включается при температурах ниже –2 °C. Когда

символ гаснет, можно запускать двигатель.

7. Низкий уровень топлива в баке

Этот символ загорается, когда в топливном баке автомобилей с бензиновым двигателем остается прим. 8 литров топлива и прим. 7 литров в баке

автомобилей с дизельным двигателем.

02 Приборы и органы управления

G020138

ВНИМАНИЕ

Контрольные и предупреждающие символы

Контрольные символы – правая сторона

1. Контрольный символ прицепа

Этот символ мигает при включении указателей поворотов и присоединенном прицепе. Если символ не мигает,

автомобиля или прицепа вышла из строя.

то одна из этих ламп

2. Стояночный тормоз затянут

Этот символ загорается, когда стояночный тормоз затянут. Следует всегда затягивать стояночный тормоз до упора.

5. Напоминание о ремне безопасности

Символ горит независимо от усилия, с которым затянут стояночный тормоз.

3. Надувные подушки безопасности – SRS

Если этот символ продолжает гореть или загорается во время движения, то обнаружена неисправность в замке ремня

SIPS или IC. Незамедлительно отгоните автомобиль на официальную станцию техобслуживания Volvo для проверки.

4. Низкое давление масла

проверьте уровень масла в двигателе; при необходимости, долейте. Если этот символ горит при нормальном уровне масла, обратитесь на официальную станцию техобслуживания Volvo.

безопасности, системе SRS,

Если этот символ загорается во время движения, то это указывает на низкое давление масла в двигателе. Немедленно выключите двигатель и

заднем сиденье отстегнул ремень безопасности.

6. Генератор не дает тока

техобслуживания Volvo.

7. Неисправность в тормозной системе

– Остановите автомобиль в безопасном

месте и проверьте уровень тормозной жидкости в бачке, см. стр. 187. Если уровень жидкости в бачке ниже отметки MIN, автомобилем управлять дальше запрещено; его необходимо эвакуировать на официальную станцию техобслуживания Volvo для проверки системы тормозов.

Этот символ горит, если водитель или пассажир на переднем сиденье не пристегнул ремень безопасности или если один из пассажиров на

Если этот символ загорается во время движения, в системе электрооборудования возникла неисправность. Обратитесь на официальную станцию

Этот символ загорается при возможном низком уровне тормозной жидкости.

02 Приборы и органы управления

ПРЕДОСТЕРЕЖЕНИЕ

Контрольные и предупреждающие символы

Если контрольные символы ТОРМОЗА и ABS загораются одновременно, возможна неисправность в системе распределения тормозного усилия.

• Остановите автомобиль в безопасном месте и выключите двигатель.

• Снова запустите двигатель.

• Если оба символа погасли, можно продолжать движение.

• Если оба символа продолжают гореть, проверьте уровень тормозной жидкости в бачке. См. стр. 187.

• Если уровень тормозной жидкости в бачке нормальный, а символы продолжают гореть, автомобиль можно очень осторожно отогнать на официальную станцию техобслуживания Volvo для проверки тормозной системы.

• Если уровень жидкости в бачке находится ниже отметки дальнейшее движение запрещено. Доставьте автомобиль на эвакуаторе на официальную станцию техобслуживания Volvo для проверки тормозной системы.

MIN,

Если загораются символы ТОРМОЗА и ABS, то при резком торможении существует опасность заноса задней части автомобиля.

Напоминание – не закрыты двери

Если одна из дверей, капот1или крышка багажника не закрыты плотно, на это обращается внимание водителя.

Малая скорость

Если автомобиль двигается со скоростью менее прим. 7 км/ч, загорается информационный символ и одновременно на дисплее показывается текст:

ОТКРЫТА ДВЕРЬ ВОДИТЕЛЯ, ОТКРЫТА ДВЕРЬ ПАССАЖИРА, ОТКРЫТА ЛЕВАЯ ЗАДНЯЯ ДВЕРЬ, ОТКРЫТ КАПОТ или ОТКРЫТА ПРАВАЯ ЗАДНЯЯ ДВЕРЬ.

Остановите автомобиль в ближайшем безопасном месте и закройте открытую дверь или крышку.

Высокая скорость

Если автомобиль двигается со скоростью выше прим. 7 км/ч, то символ загорается одновременно с появлением на

дисплее одного из текстов, указанных в предыдущем абзаце.

Напоминание, крышка багажника

Если крышка багажника открыта, загорается информационный символ, и на дисплее появляется: ОТКРЫТА

КРЫШКА БАГАЖН.

Только для автомобилей с охранной сигнализацией

02 Приборы и органы управления

G019617

ВНИМАНИЕ

Информационный дисплей

Сообщения

Если загорается предупреждающий или контрольный символ, то одновременно на информационном дисплее отображается поясняющее сообщение.

– Нажмите кнопку При помощи кнопки

сообщения. Сообщения о неисправности хранятся в памяти, пока неисправность не будет устранена.

READ (1).

READ пролистайте

Если предупреждающее сообщение отображается во время использования бортового компьютера, работу можно возобновить только после прочтения сообщения (нажать на кнопку

Сообщение Значение

ОСТАНОВИТЬСЯ Остановитесь, соблюдая меры безопасности, и выключите двигатель. Серьезная опасность

ЗАГЛУШИТЬ ДВИГ Остановитесь, соблюдая меры безопасности, и выключите двигатель. Серьезная опасность

ТРЕБ.СРОЧ.ОБСЛУЖ Незамедлительно проверьте Ваш автомобиль на официальной станции техобслуживания Volvo. СМ. РУКОВОДСТВО Прочитайте Руководство по эксплуатации. ТРЕБУЕТ ОБСЛУЖ Как можно быстрее проверьте Ваш автомобиль на официальной станции техобслуживания Volvo. ЗАРЕГ. ВРЕМЯ НА ОБСЛУЖИВАНИЕ Время заказать сервис на официальной станции техобслуживания Volvo. ВРЕМЯ РЕГУЛЯРН. ОБСЛУЖ Пришло время техобслуживания на официальной станции техобслуживания Volvo. Это время

ОБСЛУЖИВАНИЕ ПРОСРОЧЕНО Если интервалы техобслуживания не выполняются, гарантия не распространяется на

ПРОВ. УР. МАСЛА Проверьте уровень масла. Сообщение показывается через каждые 10 000 км (некоторые

САЖ.ФИЛЬТР ПОЛН. СМ. РУКОВОДСТВО STC/DSTC КУРС. УСТ.ВЫКЛ. Снижено действие системы динамической устойчивости и тяги, другие варианты см. стр. 132.

повреждения.

зависит от пробега, количества месяцев с момента последнего техобслуживания, наработки двигателя и качества масла.

поврежденные части. Обратитесь на официальную станцию техобслуживания Volvo для выполнения сервисных работ.

варианты двигателя). Информацию о проверке уровня масла, см. стр. Необходимо очистить фильтр частиц дизельного топлива, см. стр. 119.

185.

READ).

02 Приборы и органы управления

ПРЕДОСТЕРЕЖЕНИЕ

G019621

G017438

ВНИМАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Электрическое гнездо

Электрическое гнездо 12 В

Электрическое гнездо может использоваться для подключения различных электроприборов на 12 В, например, мобильного телефона или холодильника. Максимальная сила тока равна 10 А. Напряжение на гнездо подается, если ключ зажигания находится, как минимум в положении I.

Пока гнездо не используется, оно всегда должно быть закрыто заглушкой.

Прикуриватель (опция)

Для активирования прикуривателя вдавите кнопку. Когда прикуриватель готов к использованию, кнопка выскочит обратно. Выньте прикуриватель и прикурите от раскаленной спирали.

Электрическое гнездо у заднего сидения

Электрическое гнездо можно использовать для различного дополнительного оборудования, например, мобильного телефона или холодильника.

Прикуриватель в этом гнезде не работает.

Оно рассчитано на 12 В. Макс. сила тока 10 А. Ключ зажигания должен находиться, как минимум в положении I, чтобы на гнездо подавалось питание.

Если гнездо не используется, оно должно быть обязательно закрыто заглушкой.

02 Приборы и органы управления

321

4 5 6

G020139

Панель освещения

Положение Значение

Автоматический/ отключенный ближний свет фар. Только мигание дальним светом фар.

Габаритный/стояночный свет

Автоматический ближний свет фар. В этом положении можно включить и мигать дальним светом фар.

Регулировка высоты света фар

Груз в автомобиле изменяет положение света фар по высоте, что может приводить к ослеплению водителей встречного транспорта. Избегайте этого регулировкой высоты света фар.

– Поверните ключ зажигания

в положение

– Поверните ручку регулировки света (2)

в одно из крайних положений.

– Прокрутите вверх или вниз маховичок (1)

для увеличения или соответственно уменьшения высоты света фар.

Автомобили с Би-ксеноновыми фарами оснащены автоматической регулировкой высоты света фар, с этим связано отсутствие маховичка (1).

II.

Габаритный/стояночный свет

Габаритные/стояночные огни можно включить независимо от положения ключа зажигания.

– Поверните ручку регулировки света (2)

в среднее положение.

Когда ключ зажигания находится в положении стояночные огни и освещение номерного знака.

Опция

II, включены габаритные/

Фары

Автоматический ближний свет фар (некоторые страны)

Ближний свет включается автоматически при повороте ключа зажигания в положение среднее положение ручки регулировки света (2). При необходимости автоматическое включение ближнего света фар можно отменить на официальной станции техобслуживания Volvo.

II. Исключением является

Автоматический ближний свет, дальний свет фар

– Поверните ключ зажигания в

положение

– Ближний свет фар активируется при

повороте ручки регулировки света (2) в крайнее положение по часовой стрелке.

– Дальний свет фар включается, если

переместить левый подрулевой рычаг в сторону рулевого колеса до упора и отпустить, см. стр. 49.

Свет отключается автоматически при повороте ключа зажигания в положение или 0.

II.

Подсветка приборов

Подсветка приборов включается при повороте ключа зажигания в положение когда ручка регулировки света (2)

II,

02 Приборы и органы управления

ВНИМАНИЕ

018073

Панель освещения

находится в одном из крайних положений. Интенсивность подсветки автоматически снижается в дневное время и может регулироваться вручную в темное время суток.

– Прокрутите вверх или вниз маховичок (3)

для увеличения или уменьшения освещенности.

Дополнительная подсветка дисплеев

Чтобы облегчить просмотр счетчика пробега, счетчика пройденного пути, времени и наружной температуры, подсветка этих приборов горит, когда автомобиль отпирается и когда ключ вынимается из замка зажигания. Когда автомобиль запирается, дисплеи гаснут.

Противотуманные фары

Правила пользования противотуманным светом в разных странах отличаются.

Противотуманная фара (опция)

Противотуманные фары можно зажигать в сочетании с фарами или габаритным/ стояночным светом.

– Нажмите клавишу (4).

Лампа в клавише (4) горит при включенных противотуманных фарах.

Задний противотуманный свет

Задний противотуманный свет можно зажигать только вместе с фарами или противотуманными фарами.

– Нажмите клавишу (6). При включенном заднем противотуманном

свете горят контрольный символ в комбинированном приборе и лампа в клавише (6).

Крышка топливного бака

Если автомобиль не заперт, чтобы открыть крышку топливного бака, нажмите клавишу (5), см. стр. 106.

Активные Би-ксеноновые фары (опция)

Панель освещения, для активных Биксеноновых фар

Если в автомобиле установлены активные фары (Active Bi-Xenon Lights, ABL), свет от фар следует за поворотом рулевого колеса, обеспечивая максимальное освещение при прохождении поворотов и перекрестков, что повышает безопасность.

Диод горит, когда функция активирована. При неисправности диод мигает, и на информационном дисплее появляется сообщение о неисправности. Функция действует только в сумерках или темное время суток и только когда автомобиль находится в движении.

02 Приборы и органы управления

G020789

Панель освещения

Функцию можно отключить/включить с помощью ручки регулировки света.

Функция отключает (слева) или включает (справа) изменение фор мы светового пятна

Тормозной фонарь

Стоп-сигналы включаются автоматически во время торможения.

Стоп-сигналы экстренного торможения и аварийные мигающие

сигналы, EBL

EBL (Emergency Brake Lights) включаются при резком торможении или срабатывании тормозов ABS. Функция означает, что стопсигналы мигают, чтобы немедленно предупредить находящиеся сзади автомобили.

Система активируется при включении ABS в течение более 0,5 секунды или при резком торможении, но только, если торможение происходит на скорости выше 50 км/ч. Если скорость автомобиля ниже 30 км/ч, стоп-сигналы вновь работают в обычном режиме, и автоматически включаются аварийные мигающие сигналы. Аварийные мигающие сигналы действуют до тех пор, пока водитель вновь не начинает ускорение, но их можно отключить соответствующей кнопкой, см. стр. 55.

Некоторые рынки

02 Приборы и органы управления

G019618

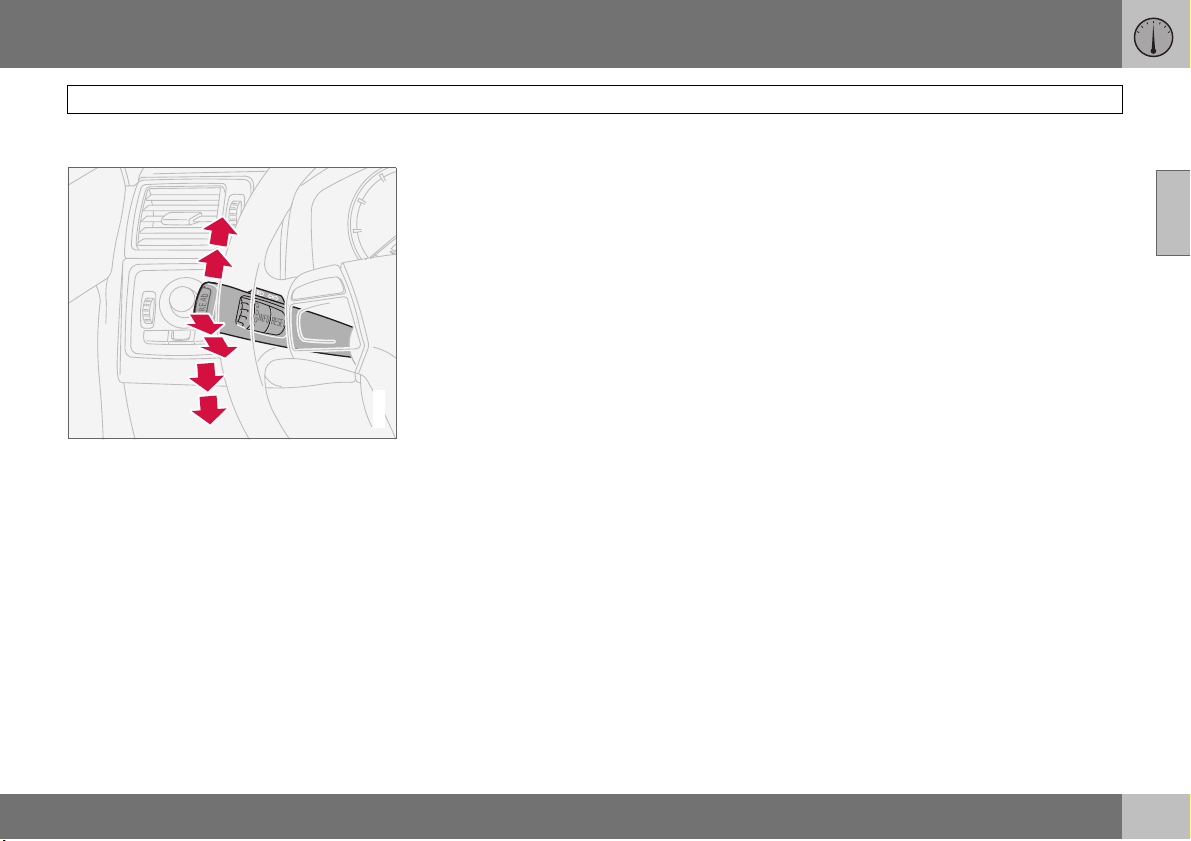

Левый подрулевой рычаг

Положения подрулевого рычага

1. Непродолжительное мигание, указатели

поворотов

2. Непрерывное мигание, указатели

поворотов

3. Мигание дальним светом фар

4. Переключение дальнего и ближнего

света фар и освещения при выходе из автомобиля

Указатели поворотов

Непрерывное мигание

– Переместите подрулевой рычаг вверх

или вниз в крайнее положение (2).

Рычаг остается в крайнем положении и перемещается назад вручную или автоматически при повороте рулевого колеса.

Непродолжительное мигание

– Переместите подрулевой рычаг вверх

или вниз в положение (1) и отпустите.

Указатели поворотов мигают три раза, и подрулевой рычаг возвращается в исходное положение.

Переключение дальнего и ближнего света фар

Чтобы включить дальний свет фар, необходимо ключ зажигания переместить в положение II.

– Поверните ручку регулировки света по

часовой стрелке в крайнее положение, см. стр. 46.

– Переместите подрулевой рычаг

в направлении рулевого колеса в крайнее положение (4) и отпустите.

Мигание дальним светом фар

– Слегка переместите рычаг

в направлении рулевого колеса в положение (3).

Дальний свет горит, пока не отпущен подрулевой рычаг. Мигание дальним светом работает только, когда ключ запуска находится в замке зажигания.

Освещение при выходе из автомобиля

После того как автомобиль заперт, часть внешнего освещения можно оставить включенным и использовать в качестве освещения при выходе из автомобиля. Задержка времени составляет 30 секунд но может быть изменена на 60 или 90 секунд, см. стр. 66.

– Выньте ключ из замка зажигания. – Переместите подрулевой рычаг

в направлении рулевого колеса в крайнее положение (4) и отпустите.

– Выйдите из автомобиля и заприте дверь.

Factory sett. (Фабричные установки)

02 Приборы и органы управления

ВНИМАНИЕ

G019619

ВНИМАНИЕ

Левый подрулевой рычаг

Бортовой компьютер (опция)

Органы управления

Для доступа к информации в бортовом компьютере нужно повернуть ступенчато регулировочное кольцо (В) вверх или вниз. Еще одним поворотом возвращается исходное положение.

Если работа с бортовым компьютером прерывается предупреждающим сообщением, необходимо подтвердить получение этого сообщения. Для возврата к работе с бортовым компьютером подтвердите сообщение, нажав на кнопку

READ (А).

Функции

Бортовой компьютер показывает следующую информацию:

• СРЕДНЯЯ СКОРОСТЬ

• ДЕЙСТВ. СКОРОСТЬ МИЛЬ/Ч

• ТЕКУЩИЙ РАСХОД ТОПЛИВА

• СРЕДНИЙ РАСХОД ТОПЛИВА

• КИЛОМЕТРОВ НА ОСТ. ТОПЛИВЕ

• STC/DSTC, см. стр. 131

СРЕДНЯЯ СКОРОСТЬ

При выключении зажигания значение средней скорости сохраняется и используется для расчета нового значения, когда будет продолжено движение. Для сброса значения служит кнопка

ДЕЙСТВ. СКОРОСТЬ МИЛЬ/Ч

Настоящая скорость показывается в милях/ч.

ТЕКУЩИЙ РАСХОД ТОПЛИВА

Расчет фактического расхода топлива происходит каждую секунду. Показания на дисплее обновляются с интервалом в две секунды. Если автомобиль стоит неподвижно, на дисплее показывается "----". При проведении регенерации топлива может быть несколько выше, см. стр. 119.

Некоторые страны

Только для автомобилей с дизельным двигателем и фильтром грубой очистки.

RESET (С).

расход

СРЕДНИЙ РАСХОД ТОПЛИВА

При выключении зажигания средний расход топлива сохраняется и хранится до обнуления значения. Для сброса служит кнопка

RESET (С).

При использовании топливного отопителя возможны ошибочные показания.

КИЛОМЕТРОВ НА ОСТ. ТОПЛИВЕ

Расстояние, которое может пройти автомобиль до пустого топливного бака, рассчитывается на основании среднего расхода топлива за последние 30 км пути. Если это расстояние меньше 20 км, на дисплее появляется "----".

Возможны ошибочные показания расхода топлива, вызванные, например, изменением стиля вождения или использованием топливного отопителя.

Обнуление

– Выберите: AVERAGE SPEED или

AVERAGE

– Для одновременного обнуления средней

скорости и среднего расхода топлива нажмите и удерживайте нажатой кнопку

RESET (С) не менее пяти секунд.

02 Приборы и органы управления

C DB

G019620

ВАЖНО

Правый подрулевой рычаг

Очистители ветрового стекла

А. Омыватели ветрового стекла и фар

В. Датчик дождя – вкл/выкл

С. Регулировочное кольцо

D. Функция отсутствует

Выключение стеклоочистителя ветрового стекла

Очистители ветрового стекла выключены, когда рычаг находится в положении

Одинарный ход

Потяните рычаг вверх, чтобы щетки очистителя сделали один ход.

Интервальный режим работы

Вы можете установить удобный интервал работы стеклоочистителей. Поверните регулировочное кольцо (С)

вверх, чтобы уменьшить интервал между ходами и вниз, чтобы увеличить интервал.

Непрерывный режим работы

Нормальная скорость работы

стеклоочистелей.

Очистители двигаются с

высокой скоростью.

В зимнее время перед включением очистителей убедитесь, что щетки стеклоочистителей не примерзли к ветровому стеклу, с которого счищен снег или лед.

Используйте достаточное количество омывающей жидкости при очистке стеклоочистителями ветрового стекла. Ветровое стекло должно быть мокрым, когда работают стеклоочистители.

Омыватели лобового стекла/фар

Для включения омывателя ветрового стекла и фар потяните подрулевой рычаг в сторону рулевого колеса. После опускания подрулевого рычага стеклоочистители совершают несколько дополнительных ходов.

Омыватель высокого давления фар (опция на некоторых рынках)

При омывании фар под высоким давлением расходуется большое количество омывающей жидкости. Для экономии жидкости фары омываются следующим образом:

Ближний свет фар включен при помощи ручки на панели освещения:

Фары омываются первый раз одновременно с омыванием ветрового стекла. После этого следующее включение омывателя фар происходит при каждом пятом омывании ветрового стекла в течение десятиминутного интервала. При более длительном интервале фары омываются каждый раз.

Стояночный/габаритный свет включен при помощи ручки на панели освещения

• Би-ксеноновые фары омываются только при каждом пятом омывании независимо от прошедшего времени.

• Галогенные фары не омываются.

02 Приборы и органы управления

G018188

ВАЖНО

Правый подрулевой рычаг

Ручка не панели освещения в положении

• Би-ксеноновые фары омываются только при каждом пятом омывании независимо от прошедшего времени.

• Галогенные фары не омываются.

Датчик дождя (опция)

Датчик дождя контролирует количество воды на ветровом стекле и автоматически включает стеклоочистители. Чувствительность датчика дождя изменяется при помощи регулировочного кольца (С).

Поверните регулировочное кольцо вверх для повышения чувствительности и вниз для понижения чувствительности (при повороте кольца вверх очистители делают дополнительный ход).

Вкл/Выкл

Для активирования датчика дождя ключ зажигания/ пуска должен находиться в положении ветрового стекла должен быть установлен в положение

Активирование датчика дождя:

– Нажмите кнопку (В). На дисплее

появляется символ датчика дождя.

Для отключения датчика дождя выберите один из перечисленных ниже способов:

– Нажмите кнопку (В) – Переведите рычаг вниз на другую

программу очистки. При переводе рычага вверх датчик дождя остается в активном состоянии, щетки совершают один дополнительный ход и, когда рычаг отпускается обратно в положение возвращаются в положение датчика дождя.

Датчик дождя выключается автоматически по извлечении ключа зажигания из замка или через пять минут после выключения зажигания.

I или II, а рычаг очистителей

0 (выключен).

При автоматической мойке: Отключите датчик дождя, нажав кнопку (В), когда ключ зажигания находится в положении повредить очистители ветрового стекла, когда они придут в движение.

I или II. Иначе можно

Регулировочное кольцо

Регулирующее кольцо используется для установки частоты работы щеток стеклоочистителя в интервальном режиме работы или для регулировки чувствительности по отношению к количеству осадков при выборе датчика дождя.

02 Приборы и органы управления

G020141

ВНИМАНИЕ

G018249

Система поддержания постоянной скорости (опция)

Активирование

Кнопки управления круиз-контролем находятся слева от руля.

Установка желаемой скорости: – Нажмите кнопку CRUISE. В

комбинированном приборе появится

КРУИЗ-КОНТРОЛЬ.

– Легко нажмите на + или – для блокировки

скорости автомобиля. В комбинированном приборе появляется

КРУИЗ-КОНТРОЛЬ ВКЛ.

Система поддержания постоянной скорости не может включаться при скоростях менее 30 км/ч или более 200 км/ч.

Увеличение или уменьшение скорости

– Увеличить или уменьшить

зафиксированную скорость можно, нажав на + или – . Скорость автомобиля в момент отпускания кнопки программируется.

Краткое нажатие (менее полсекунды) на + или – соответствует изменению скорости на 1 км/ч или 1,6 км/ч

Временное повышение скорости (менее одной минуты) при помощи педали газа, например, при обгоне, не влияет на заданную в системе скорость. При отпускании педали газа автомобиль возвращается на ранее заданную скорость.

Временное отключение

– Нажмите на 0 для временного

отключения системы поддержания постоянной скорости. В комбинированном приборе появляется КРУИЗ-

КОНТРОЛЬ. Ранее запрограммирован-

ная скоростьсохраняется в памяти после

временного отключения. Кроме того, система поддержания постоянной скорости временно отключается если:

• нажать на педаль тормоза или выжать

педаль сцепления

• скорость на подъеме падает ниже

25-30 км/ч

• селектор передач устанавливается

в положение

• колеса прокручиваются или

пробуксовывают

• повышение скорости продолжалось

более одной минуты.

Возврат к скорости

– Нажмите на кнопку для возврата к ранее установленной скорости. На дисплее комбинированного

КРУИЗ-КОНТРОЛЬ ВКЛ.

прибора появляется

Отключение

– Нажмите на CRUISE для отключения

системы круиз-контроля. В

комбинированном приборе гаснет

КРУИЗ-КОНТРОЛЬ ВКЛ.

Зависит от типа двигателя

02 Приборы и органы управления

G020142

Клавиатура на рулевом колесе (опция)

Функции кнопок

Четыре клавиши в нижней части клавиатуры рулевого колеса служат для управления радио и телефоном. Они выполняют разные функции в зависимости от системы, которая активирована. Клавиатура рулевого колеса используется для переключения между запрограммированными радиостанциями, смены звуковых дорожек на компакт-дисках и регулировки громкости.

– Удерживайте нажатой одну из клавиш со

стрелками для ускоренной перемотки или поиска радиостанции.

Для проведения настроек в аудиосистеме телефон должен быть включен. Для

управления функциями телефона с помощью клавиш со стрелками его следует активировать с помощью кнопки

Для возврата только в режим Аудио, нажмите EXIT.

ENTER.

02 Приборы и органы управления

G020143

ПРЕДОСТЕРЕЖЕНИЕ

G020144

ВНИМАНИЕ

Регулировка положения рулевого колеса, аварийная мигающая сигнализация

Регулировка рулевого колеса

Рулевое колесо можно регулировать по высоте и в продольном положении.

– Для освобождения рулевого колеса

потяните рычаг на себя.

– Установите рулевое колесо в наиболее

удобное положение.

– Верните рычаг в исходное положение

для того, чтобы зафиксировать рулевое колесо. Если перемещение рычага требует большого усилия, надавите слегка на рулевое колесо и одновременно верните рычаг в исходное положение.

Отрегулируйте положение рулевого колеса перед поездкой, но не занимайтесь этим во время езды. Перед началом езды убедитесь, что положение рулевого колеса зафиксировано.

Аварийные мигающие сигналы

Аварийную мигающую сигнализацию (мигают все указатели поворотов) следует использовать, когда автомобиль останавливается в таком месте, где он создает опасность или помехи для других транспортных средств. Нажмите на кнопку для включения данной функции.

При достаточно сильном столкновении или резком торможении аварийные мигающие

сигналы активируются автоматически, см. стр. 48. Функцию можно отключить соответствующей кнопкой.

Правила использования аварийной мигающей сигнализации отличаются в разных странах.

02 Приборы и органы управления

ВНИМАНИЕ

G018260

Стояночный тормоз

Стояночный тормоз (ручной тормоз)

Рычаг расположен между передними креслами.

Предупреждающая контрольная лампа в комбинированном приборе включается независимо от усилия, с которым задействован стояночный тормоз.

Задействование стояночного тормоза

– Выжмите с усилием педаль ножного

тормоза.

– С усилием до упора потяните вверх

рычаг стояночного тормоза.

– Отпустите педаль ножного тормоза и

убедитесь, что автомобиль неподвижен.

– Если автомобиль катится, стояночный

тормоз следует затянуть с еще большим усилием.

Устанавливая автомобиль на стоянку, выберите передачу 1 (механическая коробка передач) или коробка передач).

P (автоматическая

Стоянка на склоне

Если автомобиль ставится на подъеме: поверните колеса в сторону от края тротуара.

Если автомобиль ставится на спуске: поверните колеса в сторону к краю тротуара.

Освобождение стояночного тормоза

– Выжмите с усилием педаль ножного

тормоза.

– Потяните рычаг стояночного тормоза

немного вверх, нажмите кнопку, опустите рычаг стояночного тормоза вниз и отпустите кнопку.

02 Приборы и органы управления

ПРЕДОСТЕРЕЖЕНИЕ

G017439

ПРЕДОСТЕРЕЖЕНИЕ

Электрические стеклоподъемники

Управление

Управление электрическими стеклоподъемниками осуществляется при помощи переключателей в дверях. Стеклоподъемники работают, когда зажигание находится в положении

По окончании поездки после того, как ключ вынут из замка зажигания, стекла могут открываться или закрываться некоторое время до тех пор, пока не открыта ни одна из дверей. Будьте внимательны при управлении стеклами.

Для открытия окна:

• Нажмите на переднюю часть клавиши. Для закрытия окна:

• Потяните вверх переднюю часть клавиши.

I и II.

Пульт дистанционного управления и кнопки блокировки

Управление электрическими стеклоподъемниками кнопками запирания и пультом дистанционного управления, см. стр. 98 и 107.

Проверьте, чтобы дети или другие пассажиры не оказались зажатыми при закрытии стекол. Будьте внимательны при управлении стеклами задних дверей с двери водителя или при закрытии стекол пультом дистанционного управления.

Дверь водителя

Управление стеклоподъ емникам и, (А) передние и (В) задние.

Водитель может управлять всеми стеклоподъемниками со своего места. Стекла передних дверей можно открывать и закрывать двумя способами:

Управление вручную

Слегка вдавите или потяните вверх одну из клавиш (А) или (В). Стеклоподъемники двигаются вверх или вниз до тех пор, пока клавиша не будет отпущена.

Автоматическое управление

Нажмите или потяните вверх, а затем отпустите одну из клавиш (А). При этом боковые стекла открываются или закрываются автоматически. Если стекло встречает препятствие, движение прерывается.

Функция отключения движения стекол при блокировании посторонним предметом действует как при автоматическом закрытии, так и при закрытии вручную, но только если не срабатывала защита от защемления.

Если в автомобиле находятся дети: Помните, что необходимо всегда

обесточить стеклоподъемники, вынув ключ из замка зажигания, если водитель покидает автомобиль.

Проверьте, чтобы дети или другие пассажиры не оказались зажатыми при закрытии стекол.

02 Приборы и органы управления

G017440

ВНИМАНИЕ

G019511

019512

Электрические стеклоподъемники

Блокировка стеклоподъемников в задней двери

Блокирование задних стеклоподъемников или электрический замок для безопасности

детей

Лампа в выключателе светится

Управление стеклами задних дверей возможно только с двери водителя.

Лампа в выключателе не горит

Управление стеклами задних дверей возможно клавишами соответствующих дверей и клавишей с двери водителя.

Опция

Если задние двери автомобиля оснащены электроуправляемыми замками для безопасности детей, эта лампа также указывает, что они активированы. Двери при этом невозможно открыть изнутри. Когда активирован замок для безопасности детей, на дисплее показывается сообщение.

Место пассажира, впереди

Клавиша стеклоподъемника у места пассажира управляет только этим окном.

Стеклоподъемники задних дверей

Управление стеклоподъемниками задних дверей может осуществляться как с помощью клавиш на самих дверях, так и выключателем на двери водителя. Если в выключателе блокировки стеклоподъемников задних дверей (расположенном на панели управления двери водителя) горит лампа, управление стеклоподъемниками задних дверей возможно только с двери водителя. Управление стеклоподъемниками задних дверей осуществляется так же, как и передних дверей.

02 Приборы и органы управления

G020146

G020148

020149

Зеркала заднего вида

Внутреннее зеркало заднего вида

Мощный свет от автомобиля сзади может отражаться в зеркале заднего вида и ослеплять водителя.

Противоослепляющее положение

1. Регулятор противоослепляющего

положения

2. Нормальное положение

3. Противоослепляющее положение.

Автоматическое противоослепляющее положение (опция)

В случае яркого света сзади зеркало заднего вида затемняется автоматически. Регулятор (1) на зеркалах с автоматическим затемнением отсутствует.

Внутреннее зеркало заднего вида с компасом (опция, некоторые рынки)

В верхнем правом углу зеркала заднего вида находится дисплей компаса для отображения направления движения автомобиля. На нем могут отображаться восемь различных направлений, обозначенных английскими сокращениями:

N (Север), NE (Северо-восток), E (Восток), SE (Юго-восток), S (Юг), SW (Юго-запад), W (Запад) и NW (Северо-запад).

Калибровка компаса

Земной шар делится на 15 магнитных зон. Компас настроен на тот географический регион, в который осуществлена поставка данного автомобиля. Необходимо провести калибровку компаса, если автомобиль перемещается в другую магнитную зону.

– Остановите автомобиль с работающим

двигателем на большом открытом участке.

– Удерживайте кнопку (1) нажатой в

течении не менее 6 секунд. После этого появляется символ С (кнопка утоплена, поэтому воспользуйтесь, например, скрепой, чтобы ее нажать).

– Удерживайте кнопку (1) нажатой не

менее 3 секунд. Показывается номер данной зоны.

02 Приборы и органы управления

G020150

G020151

G020152

020153

020154

Зеркала заднего вида

– Повторным нажатием кнопки (1)

выведите нужную магнитную зону (1–15 ),

см. карту магнитных зон для компаса.

– Подождите, пока на дисплее вновь

появится С.

– После этого удерживайте кнопку в

течение 9 секунд и выберите L для автомобилей с левосторонним управлением и R для автомобилей с правосторонним управлением.

– Медленно двигайтесь по кругу со

скоростью не выше 10 км/ч, пока на дисплее не появится компасный курс, что означает завершение калибровки.

Магнитные зоны, Европа

Магнитные зоны, Азия

Магнитные зоны, Южная Америка

Магнитные зоны, Австралия

Магнитные зоны, Африка

02 Приборы и органы управления

G018252

ВАЖНО

ПРЕДОСТЕРЕЖЕНИЕ

Зеркала заднего вида

Наружные зеркала заднего вида

Переключатели установки двух наружных зеркал находятся на передней части подлокотника на двери водителя. Зеркала заднего вида можно устанавливаться в положении зажигания

– Нажмите клавишу

или

R для правого зеркала. Лампа в

кнопке светится.

– Отрегулируйте положение с помощью

джойстика посередине.

– Нажмите еще один раз на кнопку

или R. Лампа гаснет.

I и II.

L для левого зеркала

Электроуправляемые складные зеркала заднего вида (опция)

Для парковки/проезда в узком месте наружные зеркала можно сложить. Это можно сделать в положении зажигания и II.

Складывание зеркал

– Одновременно нажмите клавиши L и R. – Отпустите клавиши. Зеркала

автоматически останавливаются в полностью сложенном положении.

Не пользуйтесь скребком для удаления льда с зеркал, поскольку им можно поцарапать стекло и нарушить водо- и грязеотталкивающее покрытие

Вместо этого включайте функцию электрообогрева, см. стр. 73.

Опция

Для расширения обзора установлены широкоугольные внешние зеркала заднего вида. Поэтому кажется, что расстояние до отражающихся в них объектах больше, чем в действительности.

Раскладывание наружных зеркал

– Одновременно нажмите клавиши L и R. – Отпустите клавиши. Зеркала

автоматически останавливаются в полностью раскрытом положении.

Возврат в нейтральное положение

Возврат в нейтральное положение необходимо выполнить для восстановления функции электроуправляемого складывания/ раскладывания наружных зеркал после их смещения со своего места вследствие внешнего механического воздействия.

– Сложите зеркала с помощью

клавиш

L и R.

– Вновь разложите зеркала с помощью

клавиш

L и R. Теперь зеркала вернулись

в нейтральное положение.

Комфортное освещение и освещение при выходе из автомобиля

Лампа в зеркалах заднего вида (опция) включается, когда активируется комфортное освещение или освещение при выходе из автомобиля.

Blind Spot Information System, BLIS (опция)

BLIS – это информационная система, которая при определенных условиях привлекает внимание водителя к

02 Приборы и органы управления

ВАЖНО

Зеркала заднего вида

транспортным средствам, которые передвигаются в одном направлении с

Вашим автомобилем в т.н. "мертвой зоне", см. стр. 136.

Водо- и грязеотталкивающее покрытие (опция)

На передние боковые стекла и/или внешние зеркала заднего вида нанесено специальное покрытие,

тяжелых погодных условиях. Информацию об уходе см. стр. 173.

Зеркала заднего вида

В некоторых погодных условиях грязеотталкивающее покрытие помогает лучше, чем обогрев зеркал заднего вида, см. стр. 73.

Включите обогрев зеркал заднего вида:

• Если зеркала покрыты льдом или снегом.

• В сильный дождь и на грязном дорожном

• При запотевании зеркала.

которое улучшает видимость в

покрытии.

Не используйте металлический скребок для удаления льда со стекол, так как можно повредить водо- и грязеотталкивающее покрытие. Используйте электрообогрев, чтобы удалить лед с зеркал. Скребок может оставить царапины на зеркале!

02 Приборы и органы управления

ПРЕДОСТЕРЕЖЕНИЕ

G007503

G020156

ПРЕДОСТЕРЕЖЕНИЕ

Электроуправляемый люк в крыше (опция)

Открытые положения

Органы управления люком в крыше расположены на потолке. Люк в крыше может открываться в два положения:

А. Положение вентиляции, задний край вверх

В. Сдвинутое положение, назад/вперед

Ключ зажигания должен находиться в положении

Если в автомобиле находятся дети: Если водитель покидает автомобиль,

отключите подачу питания в люк крыши, вынув ключ из замка зажигания.

I или II.

1. Открытие, автоматическое

2. Открытие, вручную

3. Закрытие, вручную

4. Закрытие, автоматическое

5. Открытие, положение вентиляции

6. Закрытие, положение вентиляции

Положение вентиляции

Открыть:

– Отожмите заднюю часть ручки

управления вверх (5).

Закрыть:

– Потяните заднюю часть ручки

управления вниз (6).

Из положения вентиляции в положение полностью открытого люка:

– Отведите ручку управления назад до

упора (1) и отпустите.

Сдвинутое положение

Автоматическое управление

– Отведите ручку управления, минуя

положение сопротивления (2), в крайнее заднее положение (1) или, минуя положение сопротивления (3), в крайнее переднее положение (4), а затем отпустите. Люк в крыше полностью откроется/закроется.

Управление вручную Открыть:

– Отведите ручку управления назад до

положения сопротивления (2). Люк в крыше движется в направлении полного открытия до тех пор, пока ручка управления нажата.

Закрыть:

– Отведите ручку управления вперед до

положения сопротивления (3). Люк в крыше движется в направлении полного закрытия до тех пор, пока ручка нажата.

Защита от защемления люка в крыше действует только при автоматическом закрытии люка, но не в ручном режиме.

02 Приборы и органы управления

ПРЕДОСТЕРЕЖЕНИЕ

G020157

ПРЕДОСТЕРЕЖЕНИЕ

Электроуправляемый люк в крыше (опция)

Закрытие с помощью дистанционного пульта или кнопки

блокировки

– Длительным нажатием на кнопку

запирания закрывается люк в крыше и все стекла. Двери и крышка багажника запираются.

Чтобы прервать закрытие:

– Снова нажмите на кнопку запирания.

Следите за тем, чтобы дети или другие пассажиры не были зажаты, когда люк в крыше закрывается с помощью пульта дистанционного управления. Будьте внимательны при управлении люком в крыше.

Солнцезащитная шторка

Люк в крыше снабжен управляемой вручную внутренней солнцезащитной шторкой. Когда люк открывается, солнцезащитная шторка автоматически сдвигается назад. Чтобы закрыть шторку, сдвиньте ее вперед за ручку.

Защита от защемления

Люк в крыше имеет защиту от защемления, которая срабатывает при его блокировании посторонним предметом. В этом случае люк останавливается, а затем автоматически открывается в установленное ранее положение.

Защита от защемления люка в крыше действует только при автоматическом закрытии, но не действует при закрытии вручную.

Проверьте, чтобы дети не оказались зажаты при закрытии люка в крыше.

02 Приборы и органы управления

G019551

ВНИМАНИЕ

Персональные настройки

Панель управления

Возможные настройки

Для некоторых функций автомобиля можно устанавливать персональные настройки. Это относится к функциям запирания, управления микроклиматом и звуковоспроизведения. Функции аудиосистемы см. стр. 208.

Панель управления

А. Дисплей

В. С. EXIT D. ENTER

Е. Навигация

Использование

Настройки отображаются на дисплее (А). Открытие меню для проведения настроек: – Нажмите MENU (B). – С помощью клавиши джойстика (E)

перейдите вперед, например, в

Настройки автомобиля.

– Нажмите – При помощи джойстика (Е) выберите

нужный вариант. – Активируйте выбор, нажав Закрытие меню:

– Нажмите и удерживайте

течение прим. одной секунды.

ENTER (D).

ENTER.

EXIT (С) в

Часы, установка

Время в часах и минутах устанавливается отдельно.

– Используйте цифры на клавиатуре или

стрелку "вверх" или "вниз" на джойстике (E).

– С помощью стрелки "вправо" или

"влево" на джойстике выберите цифру, которую следует изменить.

– Нажмите

Если часы автомобиля настроены с 12 часовым интервалом, AM/PM выбирается стрелкой "вверх" или "вниз" после установки последней цифры в минутах.

ENTER, чтобы запустить часы.

Настройки управления микроклиматом

Автонастройка вентилятора

В автомобилях с климат-контролем (ЕСС) можно настроить скорость вентилятора в режиме

– Выберите скорость между Низкой,

Таймер рециркуляции

Если таймер включен, рециркуляция воздуха в автомобиле осуществляется в течение 3 – 12 минут в зависимости от температуры окружающего воздуха.

AUTO:

Нормальной и Высокой.

02 Приборы и органы управления

Персональные настройки

– Выберите Вкл/Выкл, если хотите

включить или выключить таймер

рециркуляции.

Resеt all (возврат к исходным параметрам)

Возврат изменяемых функций климатической установки к стандартным заводским настройкам.

Настройки автомобиля

Unlock confirm. light (световое подтверждение открытия замков)

Можно выбрать настройку, при которой мигающие сигналы автомобиля вспыхнут один раз при отпирании автомобиля пультом дистанционного управления. Возможен выбор Вкл/Выкл настройки.

Световое подтверждение срабатывания замков

Можно выбрать настройку, при которой мигающие сигналы автомобиля вспыхнут один раз при запирании автомобиля пультом дистанционного управления. Возможен выбор Вкл/Выкл настройки.

Автоматическое запирание – двери

Когда скорость автомобиля превышает 7 км/ч, двери и крышка багажника запираются автоматически. Варианты выбора Вкл/Выкл. Потянув дважды за дверную ручку, можно отпереть и открыть двери изнутри.

Отпирание дверей

Для отпирания дверей имеются два варианта:

• Все двери – при нажатии на пульт

дистанционного управления отпираются

как двери, так и крышка багажника.

• Дверь вод. разблокир. – при нажатии

на пульт дистанционного управления

отпирается дверь водителя. Еще одним

нажатием отпираются все двери и

крышка багажника.

Keyless entry (опция на некоторых рынках)

• Все двери – все двери отпираются

одновременно.

• Doors on same side – одновременно

отпираются передняя и задняя дверь

с одной стороны автомобиля.

• Both front doors – обе передние двери

отпираются одновременно.

• Любая перед. дверь – отдельно можно

отпереть любую дверь или крышку

багажника.

Одновременное закрытие/открытие всех стекол

Эту функцию можно выбрать в автомобилях с бесключевой системой для кнопки запирания на пульте дистанционного управления и центральной кнопки передних дверей, а также кнопки внешних дверных ручек:

• Автом. закр. все окна – все стекла и

люк в крыше закрываются одновременно длительным нажатием кнопки блокировки.

Эту функцию можно выбрать для кнопки отпирания на пульте дистанционного управления и центральной кнопки передних дверей:

• Автом. откр. все окна – все стекла

открываются одновременно длительным нажатием на кнопку отпирания.

Комфортное освещение

Выберите время, в течение которого должны оставаться включенными фонари автомобиля при нажатии кнопки комфортного освещения на пульте дистанционного управления. Можно выбрать следующие варианты: 30/60/90 секунд.

Освещение при выходе из автомобиля

Выберите время, в течение которого освещение автомобиля должно оставаться включенным, если после того, как ключ зажигания вынут из замка, потянуть назад левый подрулевой рычаг. Можно выбрать следующие варианты: 30/60/90 секунд.

Информация

• Номер VIN (Vehicle Identification Number) –

это уникальный идентификационный номер автомобиля.

• Количество ключей – отображается

количество ключей, зарегистрированных для данного автомобиля.

02 Приборы и органы управления

Общие сведения о климатической установке ..................................... 70

Климатическая установка с ручным управлением, АС ......................72

Электронный климат-контроль, ECC (опция) ......................................75

Распределение воздуха .........................................................................78

Топливный стояночный отопитель (опция) ..........................................79

КЛИМАТИЧЕСКАЯ УСТАНОВКА

03 Климатическая установка

ВНИМАНИЕ

Общие сведения о климатической установке

Кондиционирование воздуха

Система управления микроклиматом служит для охлаждения или подогрева и осушения воздуха в салоне. Автомобиль оснащен либо системой ручного управления микроклиматом (АС ) или

автоматическим климат-контролем (ECC, Electronic Climate Control).

Кондиционирование воздуха можно отключить, но его следует всегда включать, если Вы хотите, чтобы воздух в салоне был чистым, и стекла не запотевали.

Запотевание стекол изнутри

Чтобы удалить запотевание на стеклах с внутренней стороны, следует в первую очередь использовать дефростер.

Для снижения вероятности запотевания стекла следует протирать обычным средством для чистки стекол.

Лед и снег

Удаляйте лед и снег с воздухозабора климатической установки (щель между капотом и лобовым стеклом).

Поиск неисправностей и ремонт

Доверяйте только официальной станции техобслуживания Volvo проводить поиск неисправностей и ремонт климатической установки.

Хладагент

В системе кондиционирования воздуха используется хладагент R134a. Он не содержит хлора и поэтому безопасен для озонового слоя. При заправке/замене хладагента используйте только R134a. Поручите эту работу официальной станции техобслуживания Volvo.

Фильтр в салоне

Перед подачей в салон весь воздух проходит очистку в фильтре, который нуждается в регулярной замене. Соблюдайте периодичность замены, указанную в программе техобслуживания Volvo. Если автомобиль эксплуатируется в сильно загрязненной воздушной среде, может потребоваться более частая замена фильтра.

Существуют различные типы фильтров в салоне. Убедитесь, что установлен соответствующий фильтр.

Дисплей

Над панелью управления микроклиматом находится дисплей. На нем отображаются проведенные настройки параметров микроклимата.

Персональные настройки

В системе управления микроклиматом возможны настройки двух параметров:

• Скорость вентилятора в режиме AUTO

(только для автомобилей с ЕСС).

• Таймер рециркуляции воздуха в салоне. Информацию о проведении настроек

см.стр. 65.

03 Климатическая установка

G019942

ВНИМАНИЕ

Общие сведения о климатической установке

Вентиляционные сопла в приборной панели

А. Открыто В. Закрыто С. Отклонение потока воздуха по

горизонтали D. Направление потока воздуха по

вертикали Отрегулируйте положение внешних сопел

таким образом, чтобы воздух подавался на передние боковые окна для устранения запотевания.

В холодную погоду: закройте центральные воздушные сопла для обеспечения наиболее комфортных климатических условий и более эффективного устранения запотевания.

ЕСС (опция)

Действительная температура

Выбранное значение температуры соответствует субъективным ощущениям, зависящим от скорости перемещения воздуха, влажности воздуха, интенсивности солнечного излучения и других факторов, действующих внутри и снаружи автомобиля.

Местоположение датчика

• Датчик солнечного излучения

расположен на верхней стороне

приборной панели.

• Датчик температуры в салоне находится

за панелью управления микроклиматом.

• Датчик наружной температуры

установлен во внешнем зеркале заднего

вида.

• Датчик контроля влажности установлен

во внутреннем зеркале заднего вида.

Не закрывайте или не блокируйте датчики одеждой или другими предметами.

Боковые окна и люк в крыше

Для того чтобы кондиционирование воздуха работало хорошо, боковые окна и люк в крыше должны быть закрыты.

Ускорение

Система кондиционирования воздуха временно отключается при ускорении на полном газу. При этом Вы можете ощутить временный подъем температуры.

Вентиляционные отверстия в полке для шляп

Не закрывайте вентиляционные отверстия багажного отделения в полке для шляп одеждой или другими предметами.

Конденсат

В жаркую погоду из-под автомобиля может капать конденсатная вода из системы кондиционирования воздуха. Это вполне нормально.

03 Климатическая установка

1 9

G019515

Климатическая установка с ручным управлением, АС

Панель управления

1. Вентилятор

2. Рециркуляция

3. Дефростер

4. Распределение воздуха

AC ON/OFF – Кондиционирование

воздуха Вкл/Выкл

6. Электрообогрев левого переднего кресла

7. Правое переднее кресло с электрообогревом

8. Электрообогрев заднего стекла и наружных зеркал заднего вида

9. Температура

Функции

1. Вентилятор

Поворотом ручки увеличивается или

исчезновения индикации вентилятора с дисплея вентилятор и кондиционер выключаются. На дисплее остается символ вентилятора и OFF (Выкл).

уменьшается скорость вращения вентилятора.

При повороте ручки против часовой стрелки до

2. Рециркуляция

Рециркуляция используется для защиты салона от проникновения снаружи загрязненного воздуха, выхлопных газов и т.п. Воздуха циркулирует

внутри салона. Снаружи воздух в автомобиль не затягивается. При помощи рециркуляции (вместе с системой кондиционирования) салон охлаждается быстрее в жаркую погоду. При длительной рециркуляции возможно запотевание окон изнутри.

03 Климатическая установка

Климатическая установка с ручным управлением, АС

Таймер

При включенном таймере (при условии, что выбрана рециркуляция) снижается риск обледенения, запотевания и сохраняется свежий воздух в салоне. О включении/ выключении данной функции см. стр. 65. При выборе программы Дефростера (3) рециркуляция отключается.

3. Дефростер

Для быстрого удаления запотевания и обледенения с ветрового и боковых стекол. Поток воздуха направляется на стекла при высокой скорости

вентилятора. Лампа в клавише дефростера горит при включенной функции.

Для максимального осушения воздуха при выборе функции дефростера происходит также следующее:

• кондиционирование воздуха (АС)

включается автоматически (можно отключить клавишей АС (5))

• автоматически отключается

рециркуляция. При выключении дефростера климатическая установка возвращается к предыдущим настройкам.

4. Распределение воздуха

Нажатием на клавиши распределения воздуха воздушный поток направляется на окна, в салон и к полу.

Символ на дисплее над панелью управления климатической установкой и включенная лампа в соответствующей клавише указывают, какая функция выбрана.

См. таблицу на стр. 78.

5. АС – Вкл/Выкл

ON: Кондиционирование

воздуха включено.

Регулируется системой

автоматически. В этом

случае поступающий

воздух охлаждается

и подсушивается.

OFF: Выкл.

Когда активируется функция дефростера, кондиционирование воздуха включается автоматически (можно отключить клавишей АС).

6. и 7. Передние кресла с электрообогревом

(опция, некоторые рынки)

– Теплее Нажмите клавишу один раз – светятся обе лампы.

– Холоднее Нажмите клавишу два

раза – горит одна лампа.

– Обогрев отключен

Нажмите на клавишу три раза – лампы не горят.

8. Электрообогрев заднего стекла и наружных зеркал заднего вида

Пользуйтесь электрообогревом для удаления обледенения и запотевания с заднего стекла и внешних зеркал заднего вида. При нажатии

на выключатель начинается одновременно обогрев заднего стекла и зеркал заднего вида. Это подтверждается светом лампы в кнопке.

Отключить можно вручную или автоматически. Для отключения вручную нажмите на кнопку. Автоматически отключение обогрева заднего стекла и зеркал заднего вида происходит через 12-20 минут в зависимости от наружной температуры.

03 Климатическая установка

Климатическая установка с ручным управлением, АС

В холодную погоду обогрев продолжается сверх 20 минут, сохраняя заднее стекло и зеркала заднего вида свободными от наледи и запотевания зависит от наружной температуры. Функцию следует отключить вручную.

9. Температура

. Сила обогрева

Служит для выбора охлаждения или обогрева, как со стороны водителя, так и пассажира.

Зависит от рынка и/или выбранной комплектации

Панель управления

1 10

G019518

03 Климатическая установка

Электронный климат-контроль, ECC (опция)

1. AUTO

2. Вентилятор

3. Рециркуляция/Система контроля качества воздуха

4. Дефростер

5. Распределение воздуха

AC ON/OFF – Климатическая

установка Вкл/Выкл

7. Электрообогрев переднего кресла, левого

8. Электрообогрев переднего кресла, правого

9. Электрообогрев заднего стекла и наружных зеркал заднего вида

10. Регулятор температуры

Функции

1. AUTO

скоростью вентилятора, рециркуляцией и распределением воздуха. При ручном выборе одной или нескольких функций управление остальными функциями продолжает осуществляться в автоматическом режиме. Нажав на клавишу

В режиме AUTO система управления микроклиматом автоматически поддерживает заданную температуру. Осуществляется автоматическое управление обогревом, кондиционированием,

AUTO,

Вы отменяете все настройки, сделанные вручную. На дисплее показывается

AUTO CLIMATE.

2. Вентилятор

Увеличение или уменьшение скорости вентилятора осуществляется поворотом ручки. Если выбран режим

AUTO, скорость вентиля-

тора регулируется автоматически. Ранее выбранная

скорость вентилятора отменяется.

03 Климатическая установка

ВНИМАНИЕ

Электронный климат-контроль, ECC (опция)

При повороте ручки против часовой стрелки до исчезновения индикатора вентилятора с дисплея вентилятор и кондиционер выключаются. На дисплее

остается символ вентилятора и OFF (Выкл).

3.Рециркуляция

Данная функция выбирается для защиты салона от проникновения несвежего воздуха, выхлопных газов и т.п. Пока задействована эта функция, воздух циркули-

окружающий воздух снаружи не затягивается внутрь автомобиля. При длительной рециркуляции возможно запотевание окон изнутри.

рует внутри салона, т.е.

Таймер

Таймер используется (при включенной рециркуляции) для снижения риска обледенения, запотевания и сохранения свежести воздуха в салоне. Об активировании/ отключении данной функции см. стр. 65.

При включении дефростера (4) рециркуляция всегда отключается.

3. Система контроля качества воздуха (опция)

(та же клавиша, что и для рециркуляции)

Система контроля качества воздуха состоит из мультифильтра и датчика. Фильтр

твердых частиц, снижая концентрацию неприятных запахов и пыли в салоне. Если датчик регистрирует загрязненный окружающий воздух, перекрывается воздухозаборник, и в салоне включается рециркуляция. При активном состоянии датчика контроля качества воздуха в клавише горит зеленая лампа (

Активирование датчика качества воздуха: – Нажмите AUTO (1) для активирования

датчика контроля качества воздуха (нормальная настройка).

Или:

– Выберите одну из следующих трех

функций повторными нажатиями на клавишу рециркуляции.

• Датчик контроля качества воздуха подключен – горит лампа (

• Рециркуляция отключена, при условии что это не требуется для охлаждения в жаркую погоду – ни одна лампа не горит.

• Рециркуляция включена – горит лампа (

очищает воздух от газов и

А).

A).

M).

Помните, что:

• Как правило, следует всегда включать датчик качества воздуха.

• Рециркуляция ограничена в холодную погоду во избежание запотевания окон.

• При запотевании может помочь включение режимов удаления запотевания с ветрового стекла, заднего и боковых стекол.

4. Дефростер

вентилятора. Лампа в клавише дефростера горит при включенной функции.

Для максимального осушения воздуха при выборе функции дефростера происходит также следующее:

• кондиционирование воздуха (АС)

включается автоматически (можно отключить клавишей АС (5))

• автоматически отключается

рециркуляция.

При выключении дефростера климатическая установка возвращается к предыдущим настройкам.

03 Климатическая установка

ВНИМАНИЕ

Электронный климат-контроль, ECC (опция)

5. Распределение воздуха

Нажатием на клавиши распределения воздуха воздушный поток направляется на окна, в салон и к полу.

Символ на дисплее над па-

ческой установкой и включенная лампа в соответствующей клавише указывают, какая функция выбрана.

См. таблицу на стр. 78.

нелью управления климати-

6. АС – Вкл/Выкл (ON/OFF)

ON: Кондиционирование

воздуха включено. Регулируется системой автоматически. В этом случае поступающий воздух охлаждается и подсушивается.

OFF: Выкл.

Действие функции климатической установки по удалению запотевания при наличии датчика контроля влажности ограничивается в очень значительной степени, если кондиционирование воздуха отключено ( ление воздуха и скорость вентилятора выбираются вручную.

OFF), а также если распреде-

7. и 8. Передние кресла с электрообогревом

(опция, некоторые рынки) Для обогрева переднего

кресла проделайте следующее:

– Теплее: Нажмите клавишу один

разгорят обе лампы.

– Холоднее:

Нажмите клавишу два раза – горит одна лампа.

– Обогрев отключен:

Нажмите на клавишу три раза – лампы не горят.

9. Электрообогрев заднего стекла и внешних зеркал

Пользуйтесь электрообогревом для удаления обледенения и запотевания с заднего стекла и внешних зеркал заднего вида. При нажатии на выключатель

начинается одновременно обогрев заднего стекла и зеркал заднего вида. Это подтверждается светом лампы в кнопке.

. Сила обогрева

10. Регулятор температуры

Температура со стороны водителя и пассажира может регулироваться индивидуально.

При однократном нажатии на клавишу активируется

одним нажатием активируется другая сторона. При третьем нажатии клавиши активируются обе стороны.

Активная сторона обозначается включением лампы в клавише и на дисплее над панелью управления микроклиматом.

При запуске двигателя сохраняются последние заданные настройки.

Установка более высокой/низкой температуры, чем нужно, не помогает ускорить обогрев/охлаждение.

Зависит от рынка и/или выбранной комплектации

только одна сторона. Еще

03 Климатическая установка

Распределение воздуха

Воздух направляется на

стекла. Некоторое количество воздуха поступает через вентиляционные сопла. Рециркуляция не происходит. Кондиционер всегда включен.

Воздух направляется к ветровому и боковым стеклам. Некоторое количество воздуха поступает через вентиляционные сопла.

Поток воздуха направляется к стеклам и через вентиляционные сопла панели приборов.

Поток воздуха к голове и туловищу через вентиляционные сопла в панели приборов.

Используется:

для быстрого удаления обледенения и запотевания.

для предотвращения запотевания и обледенения в холодную и влажную погожу. (За исключение низкой скорости вентилятора.)

для достижения хороших комфортных условий в жаркую и сухую погоду.

для эффективного охлаждения в жаркую погоду.

Распределение воздуха

Воздух направляется к полу и на стекла. Некоторое количество воздуха поступает через вентиляционные сопла.

Воздух направляется к полу и через вентиляционные сопла в панели приборов.

Воздух направляется к полу. Некоторое количество воздуха поступает через вентиляционные сопла в панели приборов и на стекла.

Поток воздуха на окна через вентиляционные сопла впанели приборов и к полу.

Используется:

для достижения комфортных условий и эффективного удаления запотевания в холодную или влажную погоду.

при солнечной погоде с прохладной наружной температурой.

для обогрева ног.

для охлаждения ног или обогрева верхней части в холодную или жаркую, сухую погоду.

03 Климатическая установка

ПРЕДОСТЕРЕЖЕНИЕ

G007632

020196

Топливный стояночный отопитель (опция)

Общие сведения об отопителях

Стояночный отопитель может запускаться сразу или можно установить два различных времени запуска с помощью

ТАЙМЕР НА АМ и ТАЙМЕР НА РМ.

Временем запуска считается время, к которому автомобиль должен быть прогрет. Электронная система автомобиля рассчитывает время пуска отопителя в зависимости от температуры окружающего воздуха. Обогрев не включается, если температура окружающего воздуха выше 25 °C. При температурах от 10 °C и ниже максимальная продолжительность работы стояночного отопителя равна 60 минутам.

Стоянка на склоне

Если автомобиль припаркован на крутом склоне, то он должен располагаться передней частью вниз, чтобы обеспечить надежное поступление топлива в стояночный отопитель.

Автомобиль должен находиться вне помещения при использовании бензиновых и дизельных отопителей.

Выключите топливный отопитель перед заправкой топливом. Топливо, пролитое на землю, может воспламениться.

Проверьте по информационному дисплею, что отопитель отключен. Во время работы стояночного отопителя на информационном дисплее показывается

ДОП.ОБОГР. ВКЛ.

Предупреждающая табличка на крышке топливного бака

Активирование отопителя

– Введите время, когда автомобиль

должен быть готов. Для установки времени в часах и минутах нажмите клавишу

– Удерживайте клавишу RESET (С), пока

часы не активируются.

RESET (C).

Прямой пуск обогревателя

– С помощью регулировочного кольца (В)

выберите ПРЯМОЙ ЗАПУСК.

– Нажмите клавишу

выбрать ВКЛ или ВЫКЛ.

– Выберите ВКЛ. Обогреватель

запускается на 60 минут. Обогрев салона начинается, как только температура охлаждающей жидкости в двигателе достигает 30 ºC.

RESET (C), чтобы

03 Климатическая установка

ВНИМАНИЕ

ВАЖНО

Топливный стояночный отопитель (опция)

Немедленная остановка обогревателя

– С помощью регулировочного кольца (В)

выберите ПРЯМОЙ ЗАПУСК.

– Нажмите клавишу

выбрать ВКЛ или ВЫКЛ.

– Выберите ВЫКЛ.

Двигатель можно запускать и двигаться при включенном стояночном отопителе.

RESET (C), чтобы

Аккумулятор и топливо

Если аккумуляторная батарея недостаточно заряжена,или в баке слишком мало топлива, стояночный отопитель автоматически отключается. На информационном дисплее показывается сообщение. Подтвердите сообщение, нажав

Частое использование стояночного отопителя в условиях поездок на короткие расстояния приводит к разрядке аккумулятора и затруднению пуска двигателя. Чтобы генератор мог беспрепятственно производить такое же количество энергии, какое забирает от аккумулятора отопитель, необходимо при регулярном использовании отопителя совершатьпоездки, равные по продолжительности времени работы отопителя.

READ (А).

Установка TIMER AM и PM

По соображениям безопасности можно запрограммировать время только на ближайшие сутки, но не на несколько дней подряд. – С помощью регулировочного кольца

выберите ТАЙМЕР.

– Слегка нажмите на клавишу

чтобы для установки времени в часах начали мигать часы.

– С помощью регулировочного кольца

выберите время в часах.

– Слегка нажмите на клавишу

чтобы для установки времени в часах начали мигать минуты.

– С помощью регулировочного кольца

выберите время в минутах.

– Слегка нажмите на клавишу

подтверждения выбранной настройки.

– Для активирования таймера нажмите на

RESET,

RESET для

RESET. После установки ТАЙМЕР

НА АМ можно установить второе время

пуска, выбрав ТАЙМЕР НА РМ с помощью регулировочного кольца. Второе время пуска устанавливается так же, как и ТАЙМЕР НА АМ.

Сообщение на дисплее

Если активированы ТАЙМЕР НА АМ,

ТАЙМЕР НА РМ и Direсt start (немедленный

пуск), на панели комбинированного прибора загорается информационный символ и на информационном дисплее появляется

пояснительный текст. Когда водитель вынимает ключ из замка зажигания перед выходом из автомобиля, на дисплее также отображается, какой из таймеров активирован.

Часы/таймер

Если после программирования отопителя осуществляется переустановка часов автомобиля, выбранное для отопителя время отменяется по соображениям безопасности.

Дополнительный отопитель (дизель)

(некоторые страны) Для достижения заданной температуры

в салоне в холодную погоду может потребоваться обогрев от дополнительного отопителя. Дополнительный отопитель запускается автоматически, если дополнительный обогрев требуется при включенном двигателе. Он отключается автоматически, когда достигается заданная температура или при выключении двигателя.

03 Климатическая установка

Передние кресла ....................................................................................84

Освещение салона .................................................................................86

Места для хранения вещей в салоне ...................................................88

Заднее сиденье ......................................................................................92

Багажное отделение ..............................................................................94

ИНТЕР ЬЕР САЛОНА

04 Интерьер салона

2 3

G020197

ПРЕДОСТЕРЕЖЕНИЕ

G014805

ПРЕДОСТЕРЕЖЕНИЕ

Передние кресла

Положение на сиденье

Кресла водителя и пассажира можно отрегулировать для оптимальной посадки и удобства управления.

1. Вперед/назад; поднимите ручку для регулировки расстояния до рулевого колеса и педалей. После регулировки кресла проверьте его фиксацию.

2. Подъем/опускание переднего края сидения; подкачивание вверх/вниз (опция на стороне пассажира).

3. Подъем/опускание сидения, подкачивание вверх/вниз (опция на стороне пассажира).

4. Для регулировки опоры поясницы поверните ручку (опция на стороне пассажира).

5. Регулировка наклона спинки сидения, вращение рукоятки.

6. Рычаг управления кресла с электроприводом (опция).

Отрегулируйте положение кресла водителя до начала поездки, см. стр. 13, ни в коем случае не во время езды.

Убедитесь, что кресло зафиксировано.

Откидывание спинки переднего сидения (опция)

Спинка кресла пассажира может складываться вперед для перевозки длинномерных грузов.

– Передвиньте кресло назад до упора. – Установите спинку вертикальное

положение 90 градусов.

– Поднимите защелки в задней части

спинки сидения и одновременно сложите его вперед.

– Переместите кресло вперед так, чтобы

подголовник "заблокировался" под перчаточным ящиком.

Напольные коврики (опция)

Volvo использует напольные коврики, предназначенные специально для Вашего автомобиля.

Напольный коврик места водителя следует аккуратно расправить и закрепить зажимами, чтобы он не был зажат на или под педалями

Относится также к креслу с электроприводом.

04 Интерьер салона

2 3 41

G020199

G020200

ПРЕДОСТЕРЕЖЕНИЕ

ВНИМАНИЕ

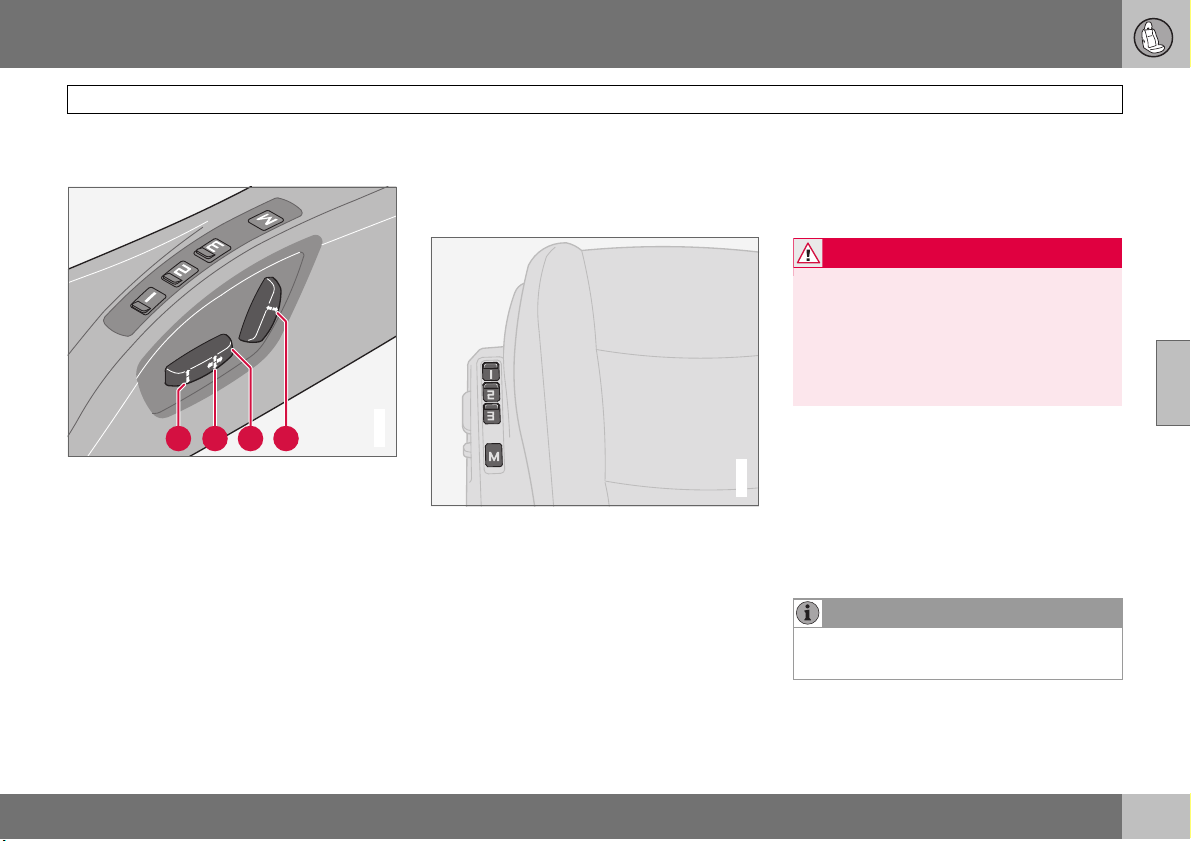

Передние кресла

Кресло с электроприводом (опция)

Установку кресла можно проводить определенное время после того, как дверь отпирается пультом дистанционного управления, а ключ не вставляется в замок зажигания. Кресло можно устанавливать в любое время, когда замок зажигания находится в положении

1. Положение переднего края подушки сидения вверх/вниз

2. Кресло вперед/назад

3. Кресло вверх/вниз

4. Наклон спинки сидения

Защита от перегрузки срабатывает, если что-либо блокирует сиденье. При этом следует отключить зажигание и подождать

I или II.

мгновение перед повторной установкой кресла. Одновременно кресло можно перемещать только в одном направлении.

Функция памяти

Кнопки функции памяти

Сохранение установки в памяти

– Установите кресло. – Удерживая нажатой клавишу

одновременно нажмите кнопку

2 или 3.

Использование сохраненной установки

Нажимайте одну из клавиш памяти 1 – 3 до тех пор, пока кресло не остановится. Если клавишу отпустить, перемещение кресла прерывается.

Аварийная остановка

Если кресло случайно приводится в движение, нажмите любую клавишу, и движение прерывается.

Опасность защемления. Следите за тем, чтобы дети не играли выключателями.

При установке следите за тем, чтобы перед, позади или под креслом не находились посторонние предметы. Защитите от защемления пассажиров на заднем сидении.

Память в дистанционном ключе

Установки кресла водителя сохраняются в памяти ключа, когда автомобиль запирается данным дистанционным ключом. Когда автомобиль отпирается этим же дистанционным ключом, кресло водителя принимает сохраненные в памяти установки при открытии двери водителя.

Память ключа не связана с памятью кресла.

04 Интерьер салона

G020201

4 5

G020763

Освещение салона

Лампы для чтения и освещение салона

Освещение в передней части салона и лампы для чтения

1. Лампа для чтения, левая, вкл/выкл

2. Освещение в передней и задней части салона

3. Лампа для чтения, правая, вкл/выкл

Кнопкой (2) можно выбрать три положения освещения салона:

• Выкл (

• Нейтральное положение – освещение

0) – нажата правая сторона,

автоматический режим освещения отключен.

салона включается при открытии двери и выключается при закрытии двери. Функция замедленного затемнения включена.

• Вкл – левая сторона нажата, освещение салона включено.

Лампы для чтения сзади

4. Лампа для чтения левая задняя,

вкл/выкл

5. Лампа для чтения правая задняя,

вкл/выкл

Лампы для чтения можно включать в положении зажигания работает двигатель. Их можно также включать в течение 30 минут после остановки двигателя или открытия/ закрытия двери.

I и II, а также когда

Автоматическое освещение

Освещение салона включается и выключается автоматически, когда кнопка (2) находится в нейтральном положении.

Освещение салона включается и горит в течение 30 секунд, если:

• автомобиль отпирается снаружи ключом или пультом дистанционного управления

• двигатель выключается, и ключ зажигания поворачивается в положение

Освещение салона отключается, когда:

• двигатель запускается

• автомобиль запирается снаружи ключом или пультом дистанционного управления

Освещение салона включается и горит в течение 5 минут, если одна из дверей открыта.

Освещение салона можно включить или выключить с помощью клавиши (2) в течение 30 минут с момента поворота ключа зажигания в положение случае, если освещение не выключить, оно будет гореть в течение 5 минут.

0. В этом

04 Интерьер салона

G020210

Освещение салона

Косметическое зеркало

Лампа включается автоматически при подъеме крышки.

Опция, некоторые рынки

04 Интерьер салона

1 2 3 4

G019513

Места для хранения вещей в салоне

04 Интерьер салона

ПРЕДОСТЕРЕЖЕНИЕ

G020034

018137

Места для хранения вещей в салоне

Места для хранения вещей

1. Кaрман для хранения сзади в спинке передних сидений

2. Отделение в дверной панели с подстаканником и держателем для скребка

3. Клипса для билетов

4. Карман для хранения в передней кромке подушек передних сидений

5. Отделение для перчаток

6. Отделение для хранения (например, компакт-дисков) и подстаканник

7. Держатель бутылок (опция)

8. Вешалка, только для легкой одежды

9. Отделение для хранения и подстаканники

10. Карман для хранения в передней кромке средней подушки заднего сидения (опция).

Удостоверьтесь, что в салоне не лежат и не выступают твердые, острые или тяжелые предметы, которые могли бы нанести травму в случае резкого торможения.

Всегда закрепляйте большие, тяжелые предметы при помощи ремня безопасности или багажными ремнями.

Отделение для хранения, некоторые рынки

Отделение для перчаток

Здесь Вы можете хранить Руководство под эксплуатации автомобиля и дорожные карты. Также имеется держатель для монет, ручек и кредитных карт. Отделение для перчаток можно запирать вставным плоским ключом пульта дистанционного управления. Дополнительную информацию см. стр. 99.

Чтобы запереть отделение для перчаток:

1. Вставьте плоский ключ в замочную скважину.

2. Поверните ключ на четверть оборота (90 градусов) по часовой стрелке.

3. Выньте ключ. В запертом положении замочная скважина расположена горизонтально.

Отделение для перчаток отпирается в обратном порядке.

Вешалка

Вешалка находится в подголовнике кресла пассажира. Предназначена только для легкой одежды.

04 Интерьер салона

G018370

G018371

G018372

Места для хранения вещей в салоне

Держатель для скребка

В задней части отделения для хранения в дверных панелях вмонтирован держатель, в который вставляется скребок. Скребок должен быть из пластмассы прямоугольной формы прим. 3 мм толщиной. Перед скребком предусмотрено место для банки с напитком.

Отделение для хранения под передним подлокотником

Отделение для хранения находится под подлокотником. Небольшое пространство имеется также в открывающейся части подлокотника. Чтобы открыть основное отделение, нажмите на меньшую кнопку и поднимите подлокотник. Чтобы открыть нижнее отделение нажмите на большую кнопку и поднимите подлокотник.

Подстаканник в центральной консоли

Пространство с двойным подстаканником закрывается шторкой. Если вынуть подстаканник, его можно использовать для хранения вещей. Поднимите подстаканник за задний край, в котором имеется паз.

Для установки подстаканника сначала вставьте два направляющих выступа подстаканника в два паза в переднем крае отделения, а затем надавите на задний край подстаканника.

Чтобы закрыть шторку, захватите снизу шторку за передний край и потяните вперед.

04 Интерьер салона

G019623

G017441

G019622

Места для хранения вещей в салоне

Отделение для хранения за рычагом переключения передач

При условии, что отсутствуют клавиши парктроника и BLIS, см. стр. 134 и 137, это пространство можно использовать в качестве отделения для хранения.

Держатель бутылок (опция)

Держатель для больших бутылок находится в задней части туннельной консоли.

Пепельница (опция)

Пепельница расположена сзади в торце туннельной консоли

Чтобы открыть пепельницу, вытяните верхний край крышки.

Чтобы очистить пепельницу:

1. Нажмите вниз стопор, см. рисунок, и поверните крышку вниз.

2. Затем выньте пепельницу.

04 Интерьер салона

G020765

ВАЖНО

G020790

Заднее сиденье

Подголовники сзади

Все подголовники регулируются по высоте в зависимости от роста пассажира. Верхний край подголовника должен находиться на уровне середины затылка. Сдвиньте подголовник вверх на нужную высоту. Для перемещения подголовника вниз необходимо нажать кнопку на правой стойке подголовника и одновременно надавить на него сверху. Чтобы снять подголовник, нажмите кнопку на правой стойке и вытяните подголовник вверх.

Складывание спинки заднего сидения

Для транспортировки длинномерных грузов можно складывать вперед спинки заднего сидения вместе или по отдельности. Во избежание повреждения или защемления ленты ремня безопасности при складывании или раскладывании спинки заднего сидения ремень следует подвесить на крючке поручня.

– Не забудьте подвесить ленту ремня

перед складыванием или раскладыванием спинки сидения.

– Чтобы сложить подушку сидения вперед

поднимите задний край подушки (1).

Если не снять подголовники, они могут быть повреждены при погрузке. При перевозке тяжелых грузов необходимо снимать также подголовник в центре.

G014845

ВНИМАНИЕ

После установки спинки сидения

ПРЕДОСТЕРЕЖЕНИЕ

обратно в вертикальное положение красный индикатор не должен быть виден. Если он виден, сидение не зафиксировано.

04 Интерьер салона

Заднее сиденье

Склады вание спинки сидения

– Потяните защелки (2) вверх и вперед для

освобождения спинки сидения. Красный индикатор на защелках показывает, что спинка сидения находится в незафиксированном положении.

– Наклоните спинки сидения (3) вперед

наполовину и снимите подголовники внешних мест. Снимите центральный подголовник, чтобы пол стал абсолютно ровным.

– Вставьте подголовники в пластмассовые

втулки с нижней стороны сложенной подушки сидения (4).

Не забудьте снять ленту ремня вновь после того, как спинка сидения поднята.

04 Интерьер салона

G018099

G014944

020902

Багажное отделение

Проушины для крепления груза

Крепежные проушины служат для крепления багажных ремней или сеток, предназначенных для фиксации груза в багажнике.

Электрическое гнездо в багажном отделении (опция)

Чтобы получить доступ к электрическому гнезду, откиньте крышку. Питание на гнездо подается независимо от того, включено зажигание или нет.

Помните, что не следует пользоваться электрическим гнездом при выключенном зажигании, так как от этого может разрядиться аккумуляторная батарея.

Держатель продуктовых сумок (опция)

Держатель для сумок удерживает сумки на месте и не позволяет им опрокинуться и рассыпать или разлить содержимое по багажному отделению.

– Откиньте вверх крышку в багажном

отделении.

– Закрепите багажной лентой сумки.

04 Интерьер салона

Пульт дистанционного управления с плоским ключом ......................98

Скрытое запирание (опция) ................................................................. 100

Точки запирания .................................................................................. 101

Keyless drive (опция) .............................................................................102

Батарейка в пульте дистанционного управления ............................. 105

Запирание и отпирание ....................................................................... 106

Блокировка для безопасности детей ................................................. 109

Охранная сигнализация (опция) .......................................................... 110

ЗАМКИ И СИГНАЛИЗАЦИЯ

05 Замки и сигнализация

019402

Пульт дистанционного управления с плоским ключом

Пульт дистанционного управления

Автомобиль укомплектован двумя пультами дистанционного управления. Они также служат ключами зажигания. Оба пульта дистанционного управления снабжены вставными плоскими металлическими ключами для механического запирания/ отпирания двери водителя и перчаточного ящика.

Оригинальный код плоского ключа имеется на официальных станциях техобслуживания Volvo, которые могут заказать новые плоские ключи.

Для одного автомобиля можно

запрограммировать и использовать максимум шесть пультов дистанционного управления/плоских ключей.

Мигающая индикация при запирании/отпирании

Если автомобиль отпирается при помощи бесключевой системы Keyless drive или пульта дистанционного управления, то две короткие вспышки указателей поворотов указывают, что отпирание проведено без ошибок.

При запирании индикация длинным мигающим сигналом появляется только, если заперты все замки после того, как двери и крышка багажника закрыты.

Используя персональные настройки можно отменить мигающую индикацию. При этом Вы теряете возможность получать информацию о правильной работе замков, см. стр. 66.

Функции пульта дистанционного управления

В случае утраты пульта дистанционного управления

В случае утраты одного из пультов дистанционного управления необходимо предоставить на официальную станцию техобслуживания Volvo другие дистанционные пульты. Для предотвращения возможности угона автомобиля необходимо удалить код утраченного пульта из системы.

Электронная блокировка запуска двигателя

В пульт дистанционного управления вмонтирован кодовый чип. Его код должен соответствовать считывателю (приемнику) в замке зажигания. Двигатель автомобиля можно завести только при использовании подходящего пульта дистанционного управления с правильным кодом.

1. Запирание — Запираются все двери и крышка багажника. Длительным нажатием закрываются также боковые окна и люк в крыше.

2. Отпирание — Отпираются двери и крышка багажника. Длительным нажатием открываются также боковые стекла.

3. Комфортное освещение — При приближении к автомобилю проделайте следующее: При нажатии на желтую кнопку пульта дистанционного управления включается освещение салона, габаритные/стояночные фонари, освещение номерного знака и лампы наружных зеркал заднего вида

05 Замки и сигнализация

ВНИМАНИЕ

ВАЖНО

G019403

Пульт дистанционного управления с плоским ключом

(опция). Освещение автоматически выключается через 30, 60 или 90 секунд. Для установки нужной продолжительности см. стр. 66.

4. Крышка багажника — При однократном нажатии на кнопку отпирается только крышка багажника.

Данная функция не открывает крышку багажника.

5. Функция паники — Используется для привлечения внимания окружающих в экстренных ситуациях. Если удерживать красную кнопку нажатой не менее трех секунд или нажать на нее дважды в течение трех секунд, включаются указатели поворотов и звуковой сигнал. Данная функция отключается, если нажать на ту же кнопку спустя минимум 5 секунд после включения функции. В противном случае функция отключается через 30 секунд.

Не прикладывайте излишних усилий к узкой части пульта дистанционного управления, так как там расположен микрочип. Если повредить микрочип, автомобиль не заведется.

Вставной плоский ключ

С помощью вставного плоского ключа в пульте дистанционного управления Вы можете:

• открыть дверь водителя вручную, если центральный замок не работает от пульта дистанционного управления, см. стр. 100 и 104.

• получить доступ в багажное отделение (скрытое запирание) т перчаточный ящик, см. стр. 100 и стр. 107.

Вынимание плоского ключа

Вынимание плоского ключа из пульта дистанционного управления:

– Сдвиньте в сторону подпружиненную

защелку (1) и одновременно выньте плоский ключ (2).

Установка на место плоского ключа

Соблюдайте осторожность, вставляя плоский ключ в пульт дистанционного управления.

– Держите пульт дистанционного

управления зауженным концом вниз и вставьте плоский ключ в паз.

– Слегка надавите на плоский ключ, чтобы

зафиксировать его на месте. Слышится "щелчок".

VOLVO S40 MY08 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
