VOLVO C30

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

WEB EDITION

Уважаемые владельцы автомобиля Volvo!

СПАСИБО ЗА ВАШ ВЫБОР АВТОМОБИЛЯ VOLVO!

Мы надеемся, что Вы в течение многих лет получите наслаждение от управления Вашим автомобилем Volvo. Этот автомобиль создан для обеспечения комфорта и безопасности Вам и Вашим пассажирам. Volvo – это один из самых безопасных легковых автомобилей в мире. Ваш Volvo разработан с учетом всех действующих требований по безопасности и охране окружающей среды.

Для того чтобы этот автомобиль доставил Вам истинное удовольствие, мы рекомендуем ознакомиться с информацией об оборудовании, эксплуатации и техническом обслуживании, которая содержится в данном Руководстве по эксплуатации.

Содержание

00 Введение

Введение ...........................................6

Volvo Car Corporation и

окружающая среда ...........................7

01 Безопасность

Ремни безопасности ...................... 12

Система Airbag ............................... 15

Надувные подушки безопасности

(SRS) ................................................ 16

Активирование/отключение подушки

безопасности (SRS) ........................ 18

Боковая подушка безопасности

(SIPS-bag) ........................................ 20

Надувной занавес (IC) .................... 22

WHIPS .............................................. 23

Когда срабатывают системы ........ 25

Aварийный режим .......................... 26

Безопасность детей ....................... 27

02 Приборы и органы

управления

Обзор, автомобили с

левосторонним управлением .........34

Обзор, автомобили с

правосторонним управлением .......36

Панель управления в двери

водителя ..........................................38

Комбинированный прибор .............39

Контрольные и

предупреждающие символы ..........40

Электрическое гнездо ....................45

Панель освещения ..........................46

Левый подрулевой рычаг ...............48

Правый подрулевой рычаг .............50

Круиз-контроль (опция) ..................52

Клавиатура на рулевом колесе

(опция) ..............................................53

Регулировка положения рулевого колеса, аварийная мигающая

сигнализация ...................................54

Стояночный тормоз ........................55

Электрические

стеклоподъемники ..........................56

Зеркала заднего вида .....................58

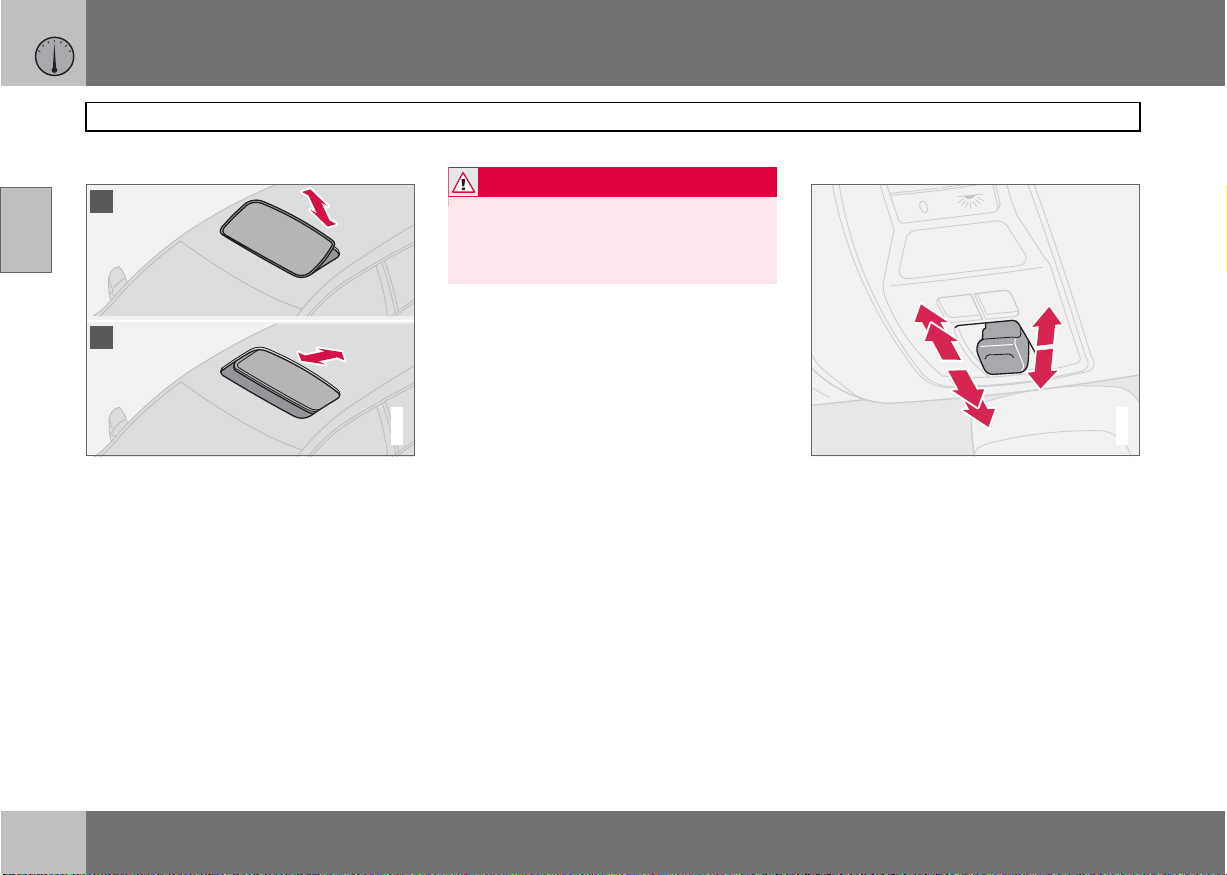

Люк в крыше с электроприводом

(опция) ..............................................62

Персональные настройки ..............64

Содержание

03 Климатическая установка

Общие сведения о

климатической установке ............. 68

Климатическая установка с

ручным управлением, АС ............... 70

Электронный климат-контроль,

ЕСС (опция) ..................................... 73

Распределение воздуха ................. 76

Топливный стояночный

отопитель (опция) ........................... 77

04 Интерьер салона

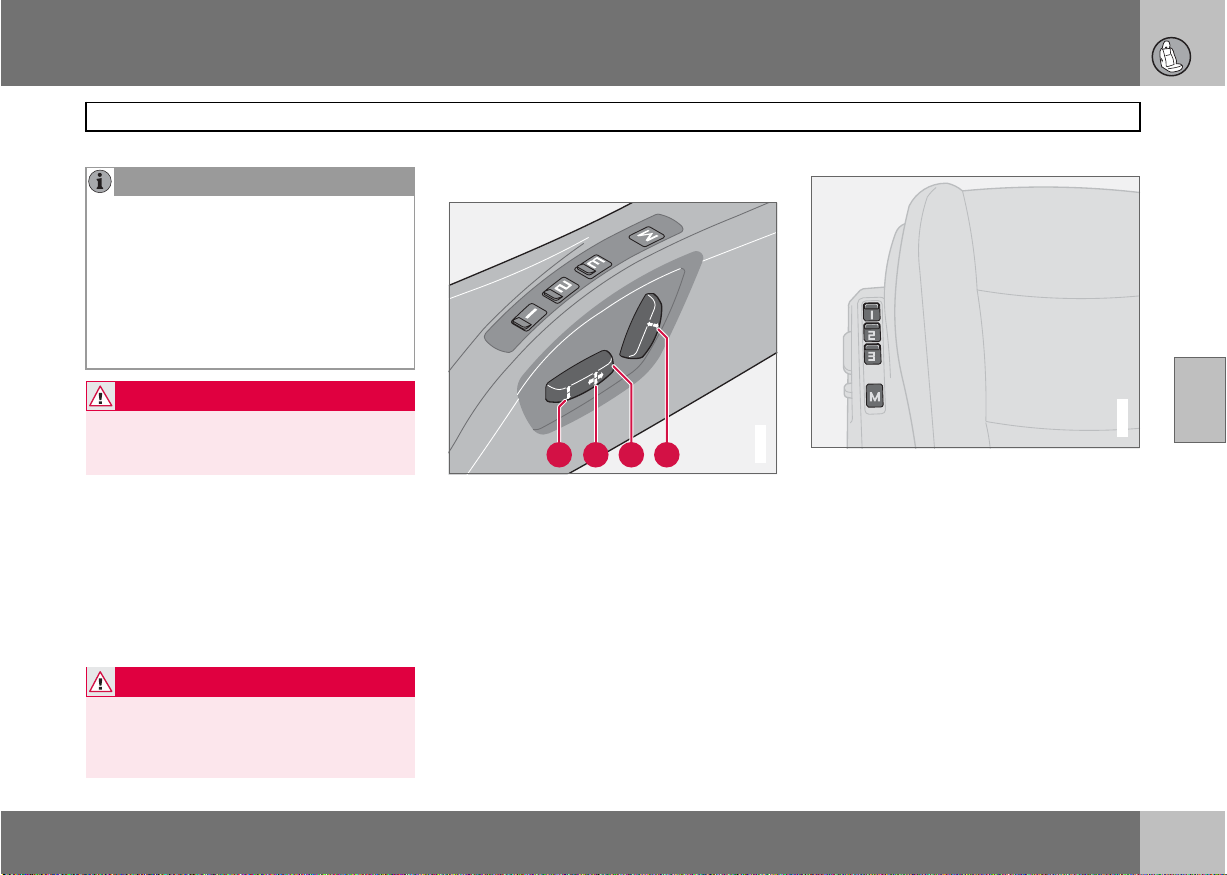

Передние кресла .............................82

Освещение салона ..........................84

Места для хранения вещей

в салоне ...........................................86

Заднее сиденье ...............................90

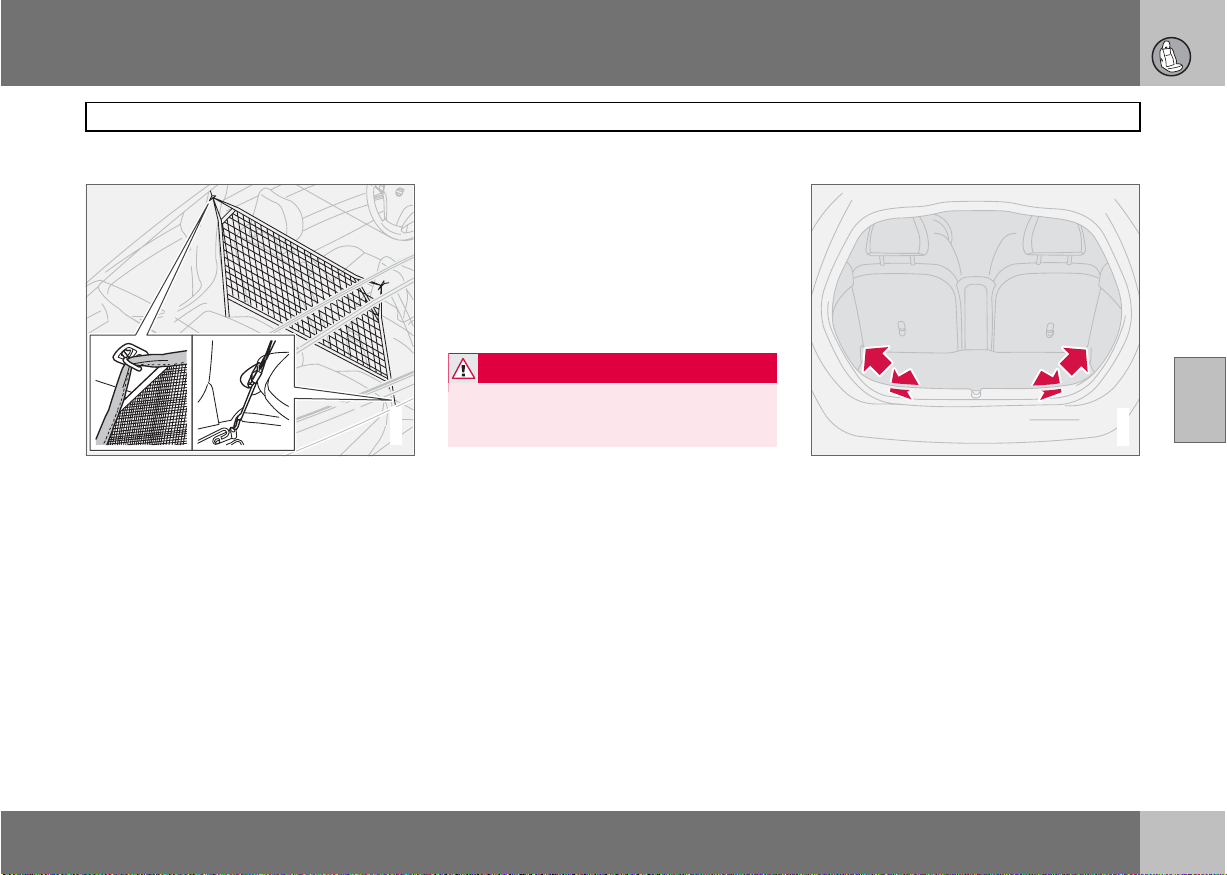

Багажное отделение .......................91

05 Замки и сигнализация

Пульт дистанционного

управления с плоским ключом ......96

Точки запирания .............................99

Keyless drive (опция) .....................100

Батарейка в пульте

дистанционного управления ........ 103

Запирание и отпирание ................ 104

Сигнализация (опция) ................... 107

Содержание

06 Запуск двигателя и

вождение

Общие сведения ........................... 112

Заправка топливом ...................... 114

Пуск двигателя ............................. 115

Запуск двигателя – Гибкое

топливо ...........................................117

Keyless drive (опция) ..................... 118

Механическая коробка передач . 119 Автоматическая коробка

передач .......................................... 121

Тормозная система ......................124

Система динамической

стабилизации и силы тяги ........... 126

Помощь при парковке (опция) ..... 128

BLIS – Blind Spot Information System

(опция) ............................................ 131

Буксировка и эвакуация ..............134

Пуск от вспомогательного

источника ...................................... 136

Езда с прицепом ........................... 137

Буксирное устройство ................. 139

Съемный буксирный крюк ........... 141

Погрузка ........................................ 146

Регулировка направления света

фар .................................................147

07 Колеса и шины

Общие сведения ........................... 150

Давление воздуха в шинах .......... 154

Треугольный знак аварийной

остановки и запасное колесо ..... 156

Замена колес ................................ 157

Временная герметизация шин .... 159

08 Уход за автомобилем

Чистка ............................................166

Восстановление лакокрасочного

покрытия ........................................169

Антикоррозионная защита ...........170

Содержание

09 Уход и техобслуживание

Плановое техобслуживание

Volvo ................................................174

Уход за автомобилем своими

силами ........................................... 175

Капот и двигательный отсек ........176

Дизель ........................................... 177

Масла и жидкости ........................ 178

Щетки стеклоочистителей .......... 182

Аккумулятор ................................. 183

Замена ламп накаливания ........... 185

Предохранители ........................... 191

10 Информационно-

развлекательная система

Общие сведения ........................... 200

Функции аудиосистемы ................201

Функции радиоприемника ............204

Функции CD ...................................208

Структура меню – система

звуковоспроизведения .................210

Функции телефона (опция) ...........211

Структура меню – телефон ..........218

11 Технические

характеристики

Обозначение типа .........................224

Размеры и массы ..........................225

Технические данные двигателя ... 227

Масло для двигателя ...................229

Жидкости и смазочные средства 233

Топливо .........................................235

Катализатор ..................................239

Электросистема ...........................240

Тип разрешения ............................242

Введение

Руководство по эксплуатации

Лучший способ познакомиться с Вашим новым автомобилем – это прочитать настоящее руководство, желательно до первой поездки. Из руководства Вы можете узнать о новых функциях, о том, как лучше управлять автомобилем в различных ситуациях и как наиболее эффективно использовать различные свойства и возможности автомобиля. Особое внимание уделяйте приведенным в руководстве инструкциям по безопасности:

ПРЕДОСТЕРЕЖЕНИЕ

Если невыполнение инструкций влечет за собой риск получения травм, приводятся соответствующие предостережения.

ВАЖНО

Если невыполнение инструкций может привести к повреждению автомобиля, приводятся соответствующие тексты под рубрикой "Важно".

Оборудование, описанное в настоящем руководстве по эксплуатации, установлено не на всех моделях автомобиля. Помимо стандартного оборудования, в настоящем руководстве по эксплуатации описаны

опции (оборудование, устанавливаемое на заводе-изготовителе) и некоторые аксессуары (дополнительное оборудование).

ВНИМАНИЕ

Автомобили Volvo комплектуются в зависимости от требований различных рынков сбыта и национальных или местных законов и правил. Если Вы не уверены в том, что входит в стандартный, опционный или дополнительный комплект поставки, обратитесь к дилеру Volvo.

Технические характеристики, особенности конструкции и иллюстрации, приведенные в настоящем Руководстве по эксплуатации, не являются обязательными. Мы оставляем за собой право вносить изменения без предварительного уведомления.

Volvo Car Corporation экологическая концепция

Введение

Volvo Car Corporation и окружающая среда

Забота об окружающей среде, безопасность и качество являются тремя основополагающими принципами деятельности всех подразделений Volvo Car Corporation. Мы также верим, что наши клиенты разделяют нашу заботу об окружающей среде.

Ваш автомобиль Volvo отвечает жестким международным стандартам по охране окружающей среды и, кроме того, изготавливается на одном из самых

ресурсосберегающих и экологически чистых заводов в мире.

Volvo Car Corporation сертифицирован согласно глобальному сертификату ISO, включающему экологический стандарт (ISO 14001), в соответствии с которым действуют наши заводы, основные производства, а также другие подразделения. Мы требуем также, чтобы и наши партнеры систематически занимались вопросами охраны окружающей среды.

Всем автомобилям Volvo выдается экологическая справка EPI (Environmental Product Information), с помощью которой Вы можете проследить, как автомобили воздействуют на окружающую среду в течение всего срока службы.

Более подробно см. сайт: www.volvocars.com/EPI.

Расход топлива

Все автомобили Volvo конкурентоспособны в отношении расхода топлива в

Введение

Volvo Car Corporation и окружающая среда

соответствующих классах. Чем меньше расход топлива, тем ниже в общем случае уровень выбросов двуокиси углерода – газа, создающего парниковый эффект.

Расход топлива зависит от водителя. С дополнительной информацией можно ознакомиться в рубрике Охрана окружающей среды на стр. 9.

Эффективная очистка отработавших газов

Ваш автомобиль Volvo изготовлен в соответствии с концепцией Чистота внутри и снаружи – концепция, которая предусматривает как чистую среду в салоне, так и высокую степень очистки отработавших газов. Во многих случаях уровень выбросов отработавших газов намного ниже действующих нормативов.

Чистый воздух в салоне

Фильтр в салоне препятствует проникновению частиц пыли и пыльцы внутрь салона через воздухозаборники.

Совершенная система контроля качества воздуха IAQS следит за тем, чтобы поступающий воздух был чище, чем снаружи в транспортном потоке.

Система состоит из электронного датчика и угольного фильтра. Поступающий воздух постоянно контролируется, и воздухозаборник закрывается при повышенном содержании некоторых вредных для здоровья газов, например, оксида углерода. Подобная ситуация может встречаться, например, в плотном транспортном потоке, пробках или туннелях.

Опция

(Interior Air Quality System),

Угольный фильтр препятствует поступлению оксидов азота, приповерхностного озона и углеводородов.

Стандарт для текстильных покрытий

Интерьер Volvo создает приятную и комфортную среду в салоне, даже для страдающих контактной аллергией и астмой. Все материалы отделки салона прошли проверку на отсутствие опасных для здоровья и аллергенных веществ и выделений. Это означает, что все ткани отвечают требованиям стандарта Öko-Tex 100 еще более здорового климата в салоне.

Сертификации согласно Öko-Tex подлежат, например, ремни безопасности, коврики и текстиль. Дубильные вещества для кожаной обивки, отвечающей требованиям этого стандарта, не содержат хрома, а в них входят натуральные растительные вещества.

– большой успех в создании

Станции техобслуживания Volvo и экология

Регулярное обслуживание создает условия для увеличения срока службы автомобиля с сохранением низкого расхода топлива. Это способствует сохранению более

Дополнительную информацию см. www.oekotex.com

Введение

Volvo Car Corporation и окружающая среда

чистой окружающей среды. Ваш автомобиль становится частью нашей системы, если Вы доверяете мастерским Volvo проводить ремонт и обслуживание автомобиля. Мы уделяем внимание организации помещений в наших мастерских с целью предотвращения проливов и выбросов в окружающую среду. Персонал наших станций техобслуживания обладает необходимыми знаниями и оборудованием, что гарантирует максимальную экологическую безопасность.

Охрана окружающей среды

Вы можете внести свой вклад в охрану окружающей среды, например, экономичным вождением, приобретением экологической продукции по уходу за автомобилем, а также выполняя рекомендации по уходу и техобслуживанию автомобиля, приведенные в Руководстве по эксплуатации.

Здесь приводится несколько советов по защите окружающей среды (советы по охране окружающей среды и экономичному вождению можно также найти на стр. 112).

• Для низкого расхода топлива поддерживайте в шинах давление ECO, см. стр. 154.

• Груз на крыше и лыжный кофр увеличивают сопротивление воздуха, в связи с чем значительно повышается расход топлива. Снимайте их сразу же после использования.

• Не возите в автомобиле ненужные вещи. Чем тяжелее груз, тем выше расход топлива.

• Если в автомобиле установлен предпусковой подогреватель, обязательно включайте его перед холодным пуском. Это позволяет уменьшить расход топлива и выбросы в атмосферу.

• Ведите автомобиль плавно, избегая резких торможений.

•Используйте максимально высокую передачу. На низких оборотах двигатель расходует меньше топлива.

•Отпускайте педаль подачи топлива при движении на спусках.

• Притормаживайте двигателем.

• Избегайте работы двигателя на холостых оборотах. Выполняйте требования местного законодательства. Глушите двигатель в пробках.

• Утилизируйте опасные для окружающей среды отходы, например, аккумуляторные батареи и масло, экологически безопасным способом. Если Вы не знаете точно, как поступить с этими отходами, спросите совета на официальной станции техобслуживания Volvo.

• Регулярно проводите техобслуживание автомобиля.

Следуя этим советам, Вы можете снизить расход топлива без каких-либо негативных последствий для продолжительности или комфортности поездки. Вы сбережете свой автомобиль, деньги и ресурсы планеты.

Ремни безопасности ..............................................................................12

Система Airbag .......................................................................................15

Надувные подушки безопасности (SRS) ..............................................16

Активирование/отключение подушки безопасности (SRS) ................ 18

Боковая подушка безопасности (SIPS-bag) .........................................20

Надувной занавес (IC) ............................................................................22

WHIPS ......................................................................................................23

Когда срабатывают системы ................................................................25

Aварийный режим ..................................................................................26

Безопасность детей ...............................................................................27

БЕЗОПАСНОСТЬ

01 Безопасность

Ремни безопасности

Обязательно пристегивайтесь ремнем безопасности

Натягивание набедренной части ремня, которая должна располагаться как можно ниже.

Если не пристегнуть ремень безопасности, резкое торможение может иметь серьезные последствия. Поэтому проверьте, чтобы все пассажиры пристегнули ремни безопасности. Для того чтобы ремень безопасности обеспечивал максимальную защиту, необходимо, чтобы он плотно прилегал к телу. Не отклоняйте спинку сидения слишком далеко назад. Ремень безопасности рассчитан так, чтобы обеспечивать безопасность при нормальной посадке.

Пристегивание ремня безопасности:

– Медленно вытяните ремень безопас-

ности и застегните его, вставив язычок в замок. Громкий щелчок указывает на фиксацию ремня безопасности.

Отстегивание ремня безопасности:

– Нажмите на красную кнопку в замке и

дайте катушке втянуть ремень безопасности . Если ремень безопасности втягивается не полностью, заправьте его вручную, чтобы он не провисал.

Ремень безопасности блокируется и не вытягивается:

• если вытягивать его резко

G020104

• во время торможения и ускорения

• если автомобиль сильно наклонен.

Всегда помните следующее:

• нельзя использовать застежки и т.п., мешающие нормальному прилеганию ремня безопасности

• необходимо следить, чтобы ремень безопасности не был перекручен и не зацепился за что-либо

• набедренная часть ремня должна располагаться низко (не на животе)

• необходимо натянуть набедренную ленту поверх бедер, протянув диагональную ленту, как показано на рисунке.

ПРЕДОСТЕРЕЖЕНИЕ

Ремень безопасности и подушка безопасности срабатывают согласованно. Если ремень безопасности не пристегнут или используется неправильно, это может снизить защитные свойства надувной подушки безопасности в случае столкновения.

ПРЕДОСТЕРЕЖЕНИЕ

Каждый ремень безопасности рассчитан только на одного человека.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается самостоятельно вносить изменения или ремонтировать ремень безопасности . Обращайтесь на официальную станцию технического обслуживания Volvo. Если ремень безопасности подвергается большой нагрузке, например, при столкновении, весь ремень безопасности следует заменить. Даже если ремень безопасности выглядит неповрежденным, его защитные свойства могут быть частично утрачены. Заменяйте также изношенный и поврежденный ремень безопасности . Новый ремень безопасности должен быть одобрен и предназначен для установки на то же место, что и заменяемый.

01 Безопасность

ПРЕДОСТЕРЕЖЕНИЕ

Заднее сидение предназначено для двух пассажиров.

Ремни безопасности и беременность

Во время беременности следует обязательно пользоваться ремнем безопасности. При этом очень важно правильно использовать ремень. Ремень безопасности должен плотно прилегать к плечу, а диагональная часть должна располагаться посередине на груди и сбоку живота. Набедренная часть ремня безопасности должна плоско лежать на бедрах как можно ниже под животом. Не

допускайте, чтобы она скользила вверх по животу. Необходимо, чтобы ремень безопасности плотно прилегал к телу, не провисая без необходимости. Следите также за тем, чтобы ремень не был перекручен.

Вследствие того, что беременность изменяет фигуру спереди, беременным водителям следует регулировать кресло и рулевое колесо с тем, чтобы не терять возможность управлять автомобилем (это означает, что водитель должен легко доставать рулевое колесо и ножные педали). Устанавливайте максимально возможное расстояние между животом и рулевым колесом.

G020105

Ремни безопасности

Напоминатель ремня безопасности

Напоминание пассажирам, не пристегнутым ремнями безопасности, подается в виде звукового и светового сигнала. Звуковое напоминание зависит от скорости, а иногда подается по времени. Световое напоминание расположено в потолочной консоли и в комбинированном приборе.

Детские кресла не включены в систему напоминания о ремне безопасности.

Заднее сиденье

Напоминатель ремня безопасности на заднем сидении состоит из двух подфункций:

G018084

01 Безопасность

Ремни безопасности

• Информирует о том, какие ремни безопасности используются на заднем сидении. Это сообщение поступает на информационный дисплей. Сообщение удаляется автоматически прим. через 30 секунд, но может также подтверждаться вручную нажатием клавиши

• Напоминает о том, что во время движения отстегнут один из ремней безопасности на заднем сидении. Напоминание поступает в виде сообщения на информационном дисплее в сочетании со звуковым и световым сигналом. Напоминание аннулируется, если ремень безопасности вновь пристегивается, но может также подтверждаться вручную нажатием клавиши

К сообщению на информационном дисплее, показывающему, какие ремни безопасности используются, имеется постоянный доступ. Чтобы просмотреть сохраненные сообщения, нажмите клавишу

READ.

Некоторые рынки

Напоминание водителю, не пристегнутому ремнем безопасности, подается в виде звукового и светового сигнала. На низкой скорости звуковое напоминание подается первые 6 секунд.

READ.

Натяжитель ремня безопасности

Все ремни безопасности оснащены преднатяжителем ремня. Механизм в преднатяжителе ремня натягивает ремень плотно вокруг тела в момент достаточно сильного столкновения. При этом ремень более эффективно удерживает пассажира.

Направляющая ремня

Направляющие ремней установлены на кресле и водителя и пассажира.

Направляющая ремня установлена для облегчения доступа к ремню безопасности. При посадке и высадке с заднего сидения ремень безопасности следует вынимать из направляющей и размещать сзади на штанге ремня. Затем ремень безопасности следует вновь вернуть в направляющую.

G020106

01 Безопасность

Предупреждающий символ в комбинированном приборе

Работа системы1 Airbag постоянно контролируется модулем управления системы. В комбинированном приборе предупреждающий символ загорается после поворота ключа зажигания в положение I , II или III . Символ гаснет прим. через 6 секунд, если система Airbag исправна.

Если это необходимо, то одновременно с предупреждающим символом на информационном дисплее появляется сообщение. Если предупреждающий символ неисправен, загорается

треугольник, и сообщение: ВОЗД.ПОДУШ.

SRS ТРЕБУЕТ ОБСЛУЖ или ВОЗД.ПОДУШ. SRS ТРЕБ.СРОЧ.ОБСЛУЖ

появляется на информационном дисплее. Срочно обратитесь в официальную станцию техобслуживания Volvo.

G020107

предупреждающий

ПРЕДОСТЕРЕЖЕНИЕ

Если предупреждающий символ системы Airbag продолжает гореть или загорается во время движения, это указывает на нарушение в работе системы Airbag. Символ может означать неисправность ремня безопасности или системы SRS, SIPS или IC. Безотлагательно свяжитесь с официальной станции технического обслуживания Volvo.

Система Airbag

Входит SRS и преднатяжитель ремней безопасности, SIPS, а также IC.

01 Безопасность

Надувные подушки безопасности (SRS)

Подушка безопасности (SRS) на стороне водителя

В дополнение к ремню безопасности на стороне водителя автомобиль оснащен надувной подушкой безопасности SRS (Supplemental Restraint System). Надувная подушка безопасности сложена в центральной части рулевого колеса. Такое рулевое колесо имеет маркировку

AIRBAG

ПРЕДОСТЕРЕЖЕНИЕ

SRS

Надувная подушка безопасности (SRS) на стороне пассажира

G020108

В дополнение к ремню безопасности на стороне пассажира автомобиль оснащен надувной подушкой безопасности в сложенном виде находится в отделении над перчаточным ящиком. Такая панель имеет маркировку

Не на все автомобили устанавливается подушка безопасности (SRS) на стороне пассажира. От нее можно отказаться при покупке автомобиля.

SRS AIRBAG.

, которая

ПРЕДОСТЕРЕЖЕНИЕ

Для максимальной травмобезопасности при срабатывании надувной подушки безопасности пассажир должен сидеть как можно прямее, его ноги должны стоять на полу, а спина опираться на спинку кресла. Ремень безопасности должен быть натянут и пристегнут.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещено сажать детей в детское кресло или детскую подушку на переднем сиденье, если надувная подушка безопасности (SRS) активирована.

G020109

Не разрешайте детям стоять или сидеть перед креслом пассажира. На переднем сиденье запрещено сидеть пассажирам ростом менее 140 см, если подушка безопасности (SRS) активирована.

Нарушение вышеперечисленных правил может быть опасно для жизни ребенка.

Информацию об активированной/ отключенной подушке безопасности (SRS), см. стр. 18.

01 Безопасность

Система SRS

Система SRS, автомобиль с левосторонним управлением

Система SRS состоит из подушек безопасности и датчиков. Датчики реагируют на достаточно сильное столкновение, и подушка/подушки безопасности надуваются, одновременно нагреваясь при этом. Для амортизации удара подушка безопасности выпускает воздух при сжатии. При этом в салоне появляется небольшое количество дыма, что абсолютно нормально. Весь процесс, включая надувание и сдувание подушки безопасности, происходит в десятые доли секунды.

ПРЕДОСТЕРЕЖЕНИЕ

Ремонт может выполняться только на официальной станции техобслуживания Volvo. Любое вмешательство в систему подушек безопасности может привести к ее неправильному функционированию и, как следствие, к серьезным травмам.

G020111

Система SRS, автомобиль с правосторонним управлением

ВНИМАНИЕ

Датчики срабатывают по-разному в зависимости от силы столкновения и от того, пристегнут ли ремень безопасности водителя или пассажира на переднем сидении соответственно. При столкновении возможна ситуация, когда активируется только одна подушка безопасности (или ни одной). Система SRS распознает силу, приложенную к автомобилю при столкновении, и реагирует на это срабатыванием одной или нескольких надувных подушек безопасности airbag.

Подушки безопасности имеют способность соизмерять свое действие с силой, которая прилагается к автомобилю во время столкновения.

Надувные подушки безопасности (SRS)

G020110

Расположение надувной подушки безопасности на стороне пассажира, автомобили с левосторонним и правосторонним управлением соответственно

ПРЕДОСТЕРЕЖЕНИЕ

Не кладите какие-либо предметы перед или на приборную панель там, где находится надувная подушка безопасности пассажира.

G020113

01 Безопасность

Активирование/отключение подушки безопасности (SRS)

PAC OS1 (опция)

Индикация, указывающая на отключенную подушку безопасности (SRS) на стороне пассажира.

Подушку безопасности (SRS) на переднем сидении пассажира можно отключить, если в автомобиле установлен переключатель PACOS, см. стр. 19.

Сообщения

Текстовое сообщение и символ в потолочной панели указывают, что подушка безопасности (SRS) на стороне переднего пассажира отключена (см. рисунок выше).

PACOS (Passenger Airbag Cut Off Switch)

G018082

Индикация, указывающая на включенное положение подушки безопасности (SRS) на стороне пассажира.

ВНИМАНИЕ

Когда дистанционный ключ устанавливается в положение II или III, предупреждающий символ подушки безопасности показывается в комбинированном приборе прим. 6 секунд (см. стр. 15).

Затем включается индикация в потолочной консоли, которая показывает, что подушка безопасности пассажира исправна. Дополнительную информацию о различных положениях зажигания см. стр. 116.

Предупреждающий символ в потолочной консоли указывает на включенное положение подушки безопасности (SRS) на стороне переднего пассажира (см. рисунок выше).

Информацию о переключении положения см. далее в этой главе в разделе Активирование/отключение.

Активирование/отключение

Переключатель подушки безопасности на стороне пассажира (PACOS) расположен в торце приборной панели на стороне пассажира и доступен, если открыта дверь

G018083

(см. далее в разделе Переключатель PACOS). Проверяйте положение переключателя. Для изменения положения переключателя Volvo рекомендует пользоваться плоским ключом.

Информацию о плоском ключе см. стр. 97. (Вы можете пользоваться другими предметами по форме напоминающими ключ.)

ПРЕДОСТЕРЕЖЕНИЕ

Нарушение вышеперечисленных правил может быть опасно для жизни.

01 Безопасность

ПРЕДОСТЕРЕЖЕНИЕ

Если автомобиль оснащен подушкой безопасности (SRS) на стороне пассажира впереди, а система PACOS отсутствует, то подушка безопасности всегда активирована.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещено сажать детей в детское кресло или на опорную подушку на переднем сиденье, если надувная подушка безопасности активирована и горит символ в потолочной консоли. Нарушение этого правила может быть опасно для жизни ребенка.

ПРЕДОСТЕРЕЖЕНИЕ

Не разрешайте пассажиру находиться на этом месте, если текстовое сообщение в потолочной панели указывает, что подушка безопасности (SRS) отключена, и одновременно в комбинированном приборе показывается предупреждающий символ системы Airbag. Это указывает на наличие серьезной неисправности. Безотлагательно обратитесь на официальную станцию техобслуживания Volvo

Активирование/отключение подушки безопасности (SRS)

Переключатель – PACOS

Расположение переключателя

1. Подушка безопасности активирована. Если переключатель находится в этом положении, пассажир ростом выше 140 см может сидеть на переднем кресле, а ребенок в детском кресле и на опорной подушке никогда не должен сидеть на этом месте.

2. Подушка безопасности отключена. Если переключатель находится в этом положении, ребенок в детском кресле или на опорной подушке может сидеть на месте пассажира на переднем сидении, а пассажирам ростом выше 140 см запрещается занимать это место.

ПРЕДОСТЕРЕЖЕНИЕ

Активированная подушка безопасности (на месте пассажира):

Запрещается устанавливать детское кресло или опорную подушку на место переднего пассажира при активированной подушке безопасности. Это относится ко всем лицам ростом менее 140 см.

Отключенная подушка безопасности (место пассажира): На переднем сиденье запрещено сидеть пассажирам ростом выше 140 см, если подушка

G019800

безопасности отключена. Нарушение вышеперечисленных правил

может быть опасно для жизни.

01 Безопасность

Боковая подушка безопасности (SIPS-bag)

Боковая подушка безопасности – SIPS-bag

Расположение боковых подушек безопасности

SIPS (Side Impact Protection System) направляет большую часть силы удара на балки, стойки, пол, крышу и другие элементы кузова автомобиля. Боковые подушки безопасности на стороне водителя и пассажира защищают грудь и являются важным элементом SIPS. Боковая подушка безопасности смонтирована на раме спинки переднего сидения.

ПРЕДОСТЕРЕЖЕНИЕ

Ремонт может выполняться только на официальной станции техобслуживания Volvo.

Любое вмешательство в систему подушек SIPS может привести к ее неправильному функционированию и, как следствие, к серьезным травмам.

ПРЕДОСТЕРЕЖЕНИЕ

Между внешней боковой поверхностью сиденья и панелью двери не должны находиться посторонние предметы, так

G020118

как эта зона находиться в пределах досягаемости боковой подушки безопасности.

безопасности

Боковая подушка безопасности не снижает защитные свойства автомобиля в отношении детского кресла или детской опорной подушки.

Детское кресло/опорная подушка может размещаться на переднем сиденье только, если автомобиль не оборудован активируемой стороне пассажира.

подушкой безопасности на

ПРЕДОСТЕРЕЖЕНИЕ

Детское кресло и боковая подушка

Используйте только чехлы, одобренные для использования Volvo. Другие чехлы могут помешать функционированию боковых подушек безопасности.

ПРЕДОСТЕРЕЖЕНИЕ

Боковая подушка безопасности является дополнением к ремню безопасности.

Обязательно пристегивайтесь ремнем безопасности.

Информацию об активированной/ отключенной подушке безопасности (SRS), см. стр. 18.

01 Безопасность

Подушка SIPS

Место водителя, автомобиль с левосторонним управлением

Система подушек SIPS состоит из боковых подушек безопасности и датчиков. Датчики реагируют на достаточно сильное столкновение, и боковая подушка безопасности надувается. Подушка безопасности надувается между пассажиром и дверной панелью и тем самым гасит силу удара, направленную на пассажира в момент столкновения. Когда в момент удара подушка сдавливается, она сдувается. Обычно срабатывает боковая подушка только на стороне удара.

G020120

Место пассажира, автомобиль с левосторонним управлением

Боковая подушка безопасности (SIPS-bag)

G020121

Расположение наклейки с информацией о подушке безопасности в проеме передней двери на стороне пассажира.

G020343

01 Безопасность

Надувной занавес (IC)

Назначение

Надувной занавес IC (Inflatable Curtain) является дополнением к SIPS. Он смонтирован в облицовке потолка вдоль боковин автомобиля и защищает все внешние места в автомобиле. При достаточно сильном столкновении датчики реагируют, и занавес надувается. Надувной занавес помогает во время столкновения защитить голову водителя и пассажиров от ударов о внутренние поверхности автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ

Не вкручивайте и не монтируйте чтолибо на внутренней облицовке потолка, стойках дверей или боковых панелях. Это может снизить защитные свойства автомобиля. В этих зонах можно устанавливать только оригинальные детали, одобренные Volvo.

G007478

ПРЕДОСТЕРЕЖЕНИЕ

Груз в автомобиле должен располагаться на 50 мм ниже верхнего края боковых стекол. В противном случае может пропасть защитный эффект надувного занавеса, спрятанного за обшивкой потолка автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ

Надувной занавес является дополнением к ремню безопасности.

Обязательно пристегивайтесь ремнем безопасности.

01 Безопасность

Защита от плетевых травм шеи – WHIPS

Система WHIPS (Whiplash Protection System) состоит из энергопоглощающей спинки и специально модернизированного для данной системы подголовника в передних сидениях. Система активируется в момент удара сзади, и ее срабатывание зависит от угла удара, скорости и вида транспортного средства, нанесшего удар.

ПРЕДОСТЕРЕЖЕНИЕ

Система WHIPS является дополнением к ремню безопасности. Обязательно пристегивайтесь ремнем безопасности.

Функции кресла

При активировании системы WHIPS спинки передних кресел откидываются назад, изменяя положение водителя и пассажира на переднем сиденье. Это снижает опасность повреждения шейных позвонков при резком ударе, т.н. плетевых травмы.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается самостоятельно видоизменять или ремонтировать кресло или систему WHIPS. Обращайтесь на официальную станцию технического обслуживания Volvo.

G020347

Система WHIPS и детское кресло / опорная подушка

Система WHIPS не снижает защитные свойства автомобиля в отношении детского кресла или опорной подушки.

Правильная посадка

Максимальная защита водителя и пассажира на переднем сиденье обеспечивается, когда они сидят посередине своих сидений с минимальным расстоянием между головой и подголовником.

WHIPS

01 Безопасность

WHIPS

Не создавайте помех для функционирования системы WHIPS

ПРЕДОСТЕРЕЖЕНИЕ

Не кладите коробки и другой аналогичный багаж так, чтобы он оказался зажатым между подушкой заднего сидения и спинкой переднего сидения. Не создавайте помех функционированию системы WHIPS.

G020125

ПРЕДОСТЕРЕЖЕНИЕ

Если спинка заднего сидения опущена вниз, следует переместить переднее кресло вперед так, чтобы оно не соприкасалось с опущенной спинкой.

ПРЕДОСТЕРЕЖЕНИЕ

Если сиденье подвергается сильной перегрузке, например, в момент удара сзади, систему WHIPS следует проверить на официальной станции техобслуживания Volvo.

Защитные свойства системы WHIPS могут быть частично утрачены, даже если кресло не имеет видимых повреждений.

Обратитесь на официальную станцию техобслуживания Volvo для проведения проверки системы, даже при незначительных наездах сзади.

G020126

01 Безопасность

Когда срабатывают системы

Система Активирование

Преднатяжитель ремня безопасности, передние сидения

Преднатяжитель ремня безопасности, внешние места заднего сидения

Надувные подушки безопасности SRS Боковые подушки безопасности SIPS Надувной занавес IC Защита от плетевых травм шеи, WHIPS При наезде сзади

В результате столкновения автомобиль может быть сильно деформирован, но подушки безопасности при этом могут не срабатывать. На способ активирования различных систем безопасности автомобиля влияют ряд факторов, как, например, жесткость и вес объекта столкновения, скорость автомобиля, угол, под которым произошло столкновение и пр.

Если подушки безопасности сработали, рекомендуется следующее:

• Эвакуируйте автомобиль на официальную станцию технического обслуживания Volvо. Запрещается управлять автомобилем со сработавшими подушками безопасности.

• Доверьте официальной станции техобслуживания Volvo провести замену компонентов системы безопасности автомобиля.

• Обязательно обратитесь к врачу.

ВНИМАНИЕ

Активирование системы SRS, SIPS, IC и ремней безопасности во время столкновения происходит только однократно.

При фронтальном и/или боковом столкновении и/или наезде сзади.

При фронтальном столкновении

При фронтальном столкновении При боковом столкновении При боковом столкновении

ПРЕДОСТЕРЕЖЕНИЕ

Модуль управления системой Airbag расположен в центральной консоли. Если центральная консоль окажется погруженной в воду или другую жидкость, отсоедините провода аккумуляторной батареи. Не пытайтесь запустить двигатель, так как могут сработать подушки безопасности. Эвакуируйте автомобиль на официальную станцию технического обслуживания Volvо.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается управлять автомобилем со сработавшими подушками безопасности. Это может затруднить управление автомобилем. Другие системы защиты также могут быть повреждены. Интенсивное задымление и запыление во время срабатывания подушек безопасности может вызвать раздражение/травмы глаз и кожи. При раздражении промойте холодной водой. Быстрое срабатывание подушек безопасности в сочетании с материалом подушек может также вызвать ожоги кожи и раздражение вследствие трения.

01 Безопасность

Aварийный режим

Вождение после столкновения

Если автомобиль участвовал в столкновении, на информационном дисплее может появиться текст АВАРИЙН.

РЕЖИМ - СМ. РУКОВОДСТВО. Это

означает, что не все функции автомобиля выполняются в полном объеме. Аварийный режим – это защита, которая задействуется, когда во время столкновения могли быть повреждены важные функции автомобиля, например, топливопроводы, датчики одной из систем защиты или система тормозов.

Попытка пуска двигателя

Сначала убедитесь, что из автомобиля не вытекает топливо. Запах топлива также не допускается.

Если все выглядит нормально, то после проверки отсутствия утечки топлива можно попытаться завести двигатель.

Сначала выньте ключ из замка зажигания и вновь вставьте его на место. Электронные системы автомобиля попытаются самовосстановиться до нормального состояния. После этого попытайтесь запустить двигатель. Если сообщение

АВАРИЙН. РЕЖИМ все еще присутствует

G020127

на дисплее, автомобиль не может двигаться своим ходом или на буксире. Скрытые повреждения могут препятствовать управлению автомобилем во время движения, даже если Вам кажется, что автомобиль не потерял управление.

Перемещение

Если после сброса АВАРИЙН. РЕЖИМ , показывается НОРМ. РЕЖИМ, автомобиль можно осторожно убрать с проезжей части. Не перемещайте автомобиль дальше, чем это необходимо.

ПРЕДОСТЕРЕЖЕНИЕ

Не пытайтесь самостоятельно ремонтировать автомобиль или возвращать электронику в исходное положение после регистрации аварийного режима. Это может привести к травмам или неправильной работе систем автомобиля. Доверьте официальной станции техобслуживания Volvo провести проверку и возврат автомобиля в НОРМ. РЕЖИМ , после того как был показан АВАРИЙН.

РЕЖИМ.

ПРЕДОСТЕРЕЖЕНИЕ

Ни при каких обстоятельствах не запускайте двигатель после появления сообщения АВАРИЙН. РЕЖИМ, если чувствуется запах топлива. Без промедления покиньте автомобиль.

ПРЕДОСТЕРЕЖЕНИЕ

Если автомобиль остается в аварийном режиме, его запрещается буксировать. Его следует эвакуировать с места аварии на официальную станцию техобслуживания Volvo.

01 Безопасность

Дети должны сидеть так, чтобы им было удобно и безопасно

Место ребенка в автомобиле и необходимое оборудование выбирается в зависимости от веса и роста ребенка. Подробную информацию см. стр. 29.

ВНИМАНИЕ

В разных странах существуют разные правила, регламентирующие размещение ребенка в автомобиле. Ознакомьтесь с действующими правилами.

Дети любого возраста и роста должны всегда сидеть в автомобиле правильно пристегнутыми. Ребенок, ни при каких обстоятельствах не должен сидеть на коленях у пассажира.

Оригинальное оборудование Volvo для безопасности детей сконструировано специально для Вашего автомобиля. При использовании оригинального оборудования Volvo Вы можете быть уверены в правильном расположении и надежности точек крепления и крепежных деталей.

ВНИМАНИЕ

В случае затруднений с монтажом оборудования для безопасности детей обращайтесь к его изготовителю за более четкими инструкциями.

Детские кресла

Детское кресло и надувная подушка безопасности несовместимы.

Volvo выпускает изделия, обеспечивающие безопасность детей, которые разработаны специально для автомобилей Volvo и проверены на них.

ВНИМАНИЕ

При использовании изделий для безопасности детей необходимо ознакомиться с прилагаемыми к этим изделиям инструкциями по монтажу.

Не закрепляйте крепежные ленты детского кресла на штоке продольного перемещения кресла, пружинах или различных направляющих и балках под сидением.

Безопасность детей

Острые края могут повредить крепежные ленты.

Спинка детского кресла должна опираться на панель инструментов. Это относится к автомобилям, не оснащенным подушкой безопасности пассажира, или с отключенной подушкой безопасности.

Размещение детских кресел

Следует размещать:

• детское кресло /опорная подушка на переднем сиденье пассажира, если отсутствует активированная

G020128

подушка безопасности на стороне пассажира.

• на заднем сиденье повернутое назад детское кресло, которое опирается на спинку переднего сиденья.

Детей следует перевозить на заднем сидении, если подушка безопасности на стороне пассажира активирована. Ребенок может получить серьезные травмы, если при срабатывании надувной подушки безопасности он находится на сиденье пассажира.

Информацию об активированной/ отключенной подушке безопасности (SRS), см. стр. 18.

надувная

01 Безопасность

Безопасность детей

ПРЕДОСТЕРЕЖЕНИЕ

На переднем сиденье запрещено сидеть пассажирам ростом менее 140 см, если подушка безопасности (SRS) активирована.

Нарушение вышеперечисленных правил может быть опасно для жизни ребенка.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать детские опорные подушки/детские кресла, оснащенные стальными скобами или другими элементами, которые могут соприкасаться с кнопкой замка ремня безопасности, так как это может привести к случайному открытию замка ремня. Следите за тем, чтобы верхняя часть детского кресла не опиралась на ветровое стекло.

Табличка подушки безопасности

G018564

Табличка в торце приборной панели. Табличка в торце приборной панели (только

для Австралии).

G018620

01 Безопасность

Безопасность детей

Размещение детей в автомобиле

Вес/возраст

Группа 0 макс. 10 кг (0–9 месяцев) Группа 0+ макс. 13 кг

Группа 1 9–18 кг (9–36 месяцев)

Группа 2/3 15–36 кг (3–12 лет)

Информацию об активировании/отключении подушки безопасности (SRS), см. стр. 18.

Перед установкой на заднем сидении повернутого назад детского кресла обратитесь к дилеру Volvo, чтобы смонтировать точки крепления.

Переднее сиденье

Детское кресло Volvo – Повернутое назад детское защитное кресло, крепится с помощью ремня безопасности и крепежной ленты. Используйте защитную подушку между детским креслом и приборной панелью.

Тип разрешения: E5 03135 Britax Baby Safe Plus – Повернутое назад детское

защитное кресло с системой крепления ISOFIX.

Тип разрешения: E1 03301146 Детское кресло Volvo – Повернутое назад детское

защитное кресло, крепится с помощью ремня безопасности и крепежной ленты. Используйте защитную подушку между детским креслом и приборной панелью.

Тип разрешения: E5 03135 Britax Freeway – Повернутое назад детское защитное

кресло с системой крепления ISOFIX и крепежной лентой.

Тип разрешения: E5 03171 Детская опорная подушка Volvo – с/без спинки.

Тип разрешения: E5 03139

Заднее сиденье

Детское кресло Volvo – Повернутое назад детское защитное кресло, крепится с помощью

ремня

безопасности автомобиля, опоры и крепежной ленты.

Тип разрешения: E5 03135 Britax Baby Safe Plus – Повернутое назад детское

защитное кресло с системой крепления ISOFIX.

Тип разрешения: E1 03301146 Детское кресло Volvo – Повернутое назад детское

защитное кресло крепится с помощью ремня безопасности автомобиля, опоры и крепежной ленты.

Тип разрешения: E5 03135 Britax Freeway – Повернутое назад детское защитное

кресло с системой крепления ISOFIX и крепежной

лентой.

Тип разрешения: E5 03171 Детская опорная подушка Volvo – с/без спинки.

Тип разрешения: E5 03139

В отношении другого оборудования для защиты детей Ваш автомобиль должен быть включен в соответствующий перечень производителя или соответствовать в целом нормативным требованиям ECE R44.

01 Безопасность

Безопасность детей

Система крепления детских кресел ISOFIX (опция)

Точки крепления системы ISOFIX спрятаны сзади в нижней части спинки внешних мест заднего сидения.

Такие точки крепления обозначены символами на обивке спинки (см. рисунок выше).

Чтобы получить доступ к точкам крепления, надавите на подушку сидения.

Крепление защиты для детей к точкам крепления ISOFIX проводите только согласно инструкциям по монтажу производителя.

Точки крепления детских кресел

G009182

В автомобиле предусмотрены верхние точки крепления детских кресел. Эти точки крепления расположены с обратной стороны заднего сидения.

Крепежная лента детского кресла должна располагаться между подголовником и рамой спинки.

Детальную информацию о способе крепления детского кресла в верхних точках см. инструкции производителя детского кресла.

G015718

01 Безопасность

Обзор, автомобили с левосторонним управлением ...........................34

Обзор, автомобили с правосторонним управлением .........................36

Панель управления в двери водителя .................................................38

Комбинированный прибор ....................................................................39

Контрольные и предупреждающие символы ......................................40

Электрическое гнездо ...........................................................................45

Панель освещения .................................................................................46

Левый подрулевой рычаг ......................................................................48

Правый подрулевой рычаг ....................................................................50

Круиз-контроль (опция) .........................................................................52

Клавиатура на рулевом колесе (опция) ...............................................53

Регулировка положения рулевого колеса, аварийная мигающая

сигнализация ..........................................................................................54

Стояночный тормоз ...............................................................................55

Электрические

стеклоподъемники .................................................................................56

Зеркала заднего вида ............................................................................58

Люк в крыше с электроприводом (опция) ............................................62

Персональные настройки ......................................................................64

ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

02 Приборы и органы управления

Обзор, автомобили с левосторонним управлением

28714119 10 12 13 7 23 24 25 26 27

G019492

02 Приборы и органы управления

Обзор, автомобили с левосторонним управлением

1. Регулировка руля

2. Ручка для открытия капота

3. Панель управления

4. Указатели поворотов, дальний свет фар, бортовой компьютер

5. Освещение, ручка для открытия крышки топливного бака

6. Дверная ручка, кнопка блокировки замка

7. Вентиляционные сопла, приборная панель

8. Вентиляционное сопло, боковое окно

9. Круиз-контроль

10. Сигнальный рожок, подушка безопасности

11. Комбинированный прибор

12. Клавиатура информационно-развлекательной системы

13. Очистители и омыватели ветрового стекла и омыватели фар

14. Замок зажигания

15. Управление, люк в крыше

16. Функция отсутствует

17. Отключение датчиков сигнализации, блокировка замков

18. Освещение салона, переключатели

19. Лампа для чтения, левая сторона

20. Лампа для чтения, правая сторона

21. Напоминание о ремне безопасности и индикация подушки безопасности на стороне пассажира

22. Внутреннее зеркало заднего вида

23.Дисплей климатической установки и информационноразвлекательной системы

24. Информационно-развлекательная система

25. Настройки климатической установки, информационноразвлекательной системы и персональные настройки

26. Климатическая установка

27. Рычаг переключения передач

28. Аварийные мигающие сигналы

29. Ручка открытия двери

30. Отделение для перчаток

31. Стояночный тормоз

32. Электрическое гнездо/прикуриватель

33. Blind Spot Information System, BLIS

34. Переключатель, дополнительное оборудование

02 Приборы и органы управления

Обзор, автомобили с правосторонним управлением

29 9 23 26 2827252491413121110

G019493

02 Приборы и органы управления

Обзор, автомобили с правосторонним управлением

1. Электрическое гнездо, прикуриватель

2. Blind Spot Information System, BLIS

3. Переключатель, дополнительное оборудование

4. Стояночный тормоз

5. Панель управления

6. Отделение для перчаток

7. Ручка открытия двери

8. Вентиляционное сопло, боковое окно

9. Вентиляционные сопла, приборная панель

10. Рычаг переключения передач

11. Климатическая установка

12. Настройки климатической установки, информационноразвлекательной системы и персональные настройки

13. Информационно-развлекательная система

14.Дисплей климатической установки и информационноразвлекательной системы

15. Внутреннее зеркало заднего вида

16. Напоминание о ремне безопасности и индикация подушки безопасности на стороне пассажира

17. Освещение салона, переключатели

18. Лампа для чтения, левая сторона

19. Лампа для чтения, правая сторона

20. Функция отсутствует

21. Отключение датчиков сигнализации, блокировка замков

22. Управление, люк в крыше

23. Замок зажигания

24. Очистители и омыватели ветрового стекла и омыватели фар

25. Круиз-контроль

26. Комбинированный прибор

27. Сигнальный рожок, подушка безопасности

28. Клавиатура информационно-развлекательной системы

29. Аварийные мигающие сигналы

30. Дверная ручка, кнопка блокировки замка

31. Освещение, ручка для открытия крышки топливного бака

32. Указатели поворотов, дальний свет фар, бортовой компьютер

33. Ручка для открытия капота

34. Регулировка руля

02 Приборы и органы управления

Панель управления в двери водителя

1. Стеклоподъемники

2. Внешнее зеркало заднего вида, левая сторона

3. Наружное зеркало заднего вида, настройка

4. Внешнее зеркало заднего вида, правая сторона

2 3 4

G017449

02 Приборы и органы управления

Комбинированный прибор

32 5 6 71

1. Спидометр.

2. Указатель поворотов, левый.

3. Предупреждающий символ.

4. Информационный дисплей – На дисплее отображаются информационные или предупреждающие сообщения и наружная температура. При наружной температуре в диапазоне от +2 ЃC до –5 ЃC, на дисплее отображается символ "снежинка". Этот символ предупреждает о скользком дорожном покрытии. Когда автомобиль неподвижен, показания наружной температуры могут быть несколько завышены.

5. Информационный символ

6. Указатель поворотов, правый.

11109 13 148 12

7. Тахометр – Показывает частоту вращения двигателя в тысячах оборотов/минуту.

8. Контрольные и информационные символы.

9. Счетчик топлива.

10. Кнопка счетчика пройденного пути – Используется для измерения коротких отрезков пути. Кратким нажатием кнопки осуществляется переключение с одного счетчика на другой – T1 и T2. Длительным нажатием (более 2 секунд) обнуляется активированный счетчик.

11. Дисплей – Показывает положение передачи в автоматической коробке передач, состояние датчика дождя,

G018182

счетчика пробега, счетчика пройденного пути и круиз-контроля.

12. Индикатор дальнего света.

13. Указатель температуры – Указатель температуры системы охлаждения двигателя. Если температура повышается сверх нормы и стрелка перемещается в красную зону, на дисплее появляется сообщение. Помните, что, например, дополнительные фары перед воздухозаборником снижают охлаждающую способность при высоких температурах окружающего воздуха и больших нагрузках на двигатель.

14. Контрольные и предупреждающие символы.

02 Приборы и органы управления

Контрольные и предупреждающие символы

Проверка функционирования, символы

Все контрольные и предупреждающие символы ключа зажигания в положение пуском двигателя. Так проверяется функционирование символов. После запуска двигателя все символы гаснут, за исключением ручного тормоза, который гаснет после отпускания тормоза.

некоторые функции соответствующих символов могут отсутствовать.

загораются после поворота

Если двигатель не заводится в течение пяти секунд, все символы погаснут за исключением символов, указывающих на неисправность в системе очистки отработавших газов и низкое давление масла. В зависимости от комплектации автомобиля

На некоторых вариантах двигателей символ низкого давления масла не используется. Предупреждение подается текстом на дисплее, см. стр. 178.

II перед

Символы в центре прибора

Красный предупреждающий символ горит, когда установлена неисправность, которая может повлиять на

динамические характеристики автомобиля. На информационном дисплее одновременно показывается поясняющий текст. Символ остается до устранения неисправности, а текстовое сообщение можно удалить кнопкой Этот предупреждающий символ может также включаться в комбинации с другими символами.

безопасность и/или

READ, см. стр. 44.

1. Остановитесь к безопасном месте. Автомобилем управлять далее запрещается.

2. Прочитайте информацию на дисплее. Примите меры в соответствии с сообщением на дисплее. Удалите сообщение кнопкой

Если автомобиль двигается со скоростью выше прим. 7 км/ч, включается предупреждающий символ.

Желтый информационный символ горит в комбинации с текстом на информационном

G020136

систем автомобиля. Текст сообщения гасится с помощью кнопки стр. 44 или автоматически через некоторое время (которое зависит от указываемой функции).

Данный желтый информационный символ может загораться также в комбинации с другими символами.

Если автомобиль двигается со скоростью ниже прим. 7 км/ч, включается информационный символ.

дисплее, при наличии отклонения в работе одной из

READ.

READ, см.

02 Приборы и органы управления

Контрольные и предупреждающие символы

ВНИМАНИЕ

Когда появляется сервисное сообщение, символ и сообщение можно погасить с помощью кнопки происходит автоматически через некоторое время.

READ или это

Контрольные символы – левая сторона

1. Неисправность в системе очистки отработавших газов автомобиля

Следуйте на станцию технического обслуживания Volvo для проверки системы.

2. Неисправность в системе ABS

Если символ горит, то система не работает. Традиционная система тормозов продолжает работать без функции ABS.

– Остановите автомобиль в безопасном

месте и выключите двигатель. – Снова запустите двигатель. – Если символ продолжает гореть,

отгоните автомобиль на официальную

станцию техобслуживания Volvo для

проверки системы ABS.

3. Противотуманный свет сзади

Этот символ горит при включенном противотуманном свете.

4. Система устойчивости STC или

DSTC

Информацию о работе системы

G020137

и символах см. стр. 126.

5. Функция отсутствует

6. Предпусковой обогреватель двигателя (дизель)

Символ горит, когда идет предпусковой подогрев двигателя. Подогрев происходит, если температура ниже –2 ЃC. Двигатель можно

запускать, когда символ гаснет.

7. Низкий уровень топлива в баке

Этот символ загорается, когда в топливном баке автомобилей с бензиновым двигателем остается прим. 8 литров топлива и прим. 7 литров в баке

автомобилей с дизельным двигателем.

02 Приборы и органы управления

Контрольные и предупреждающие символы

Контрольные символы – правая сторона

1. Контрольный символ прицепа

Символ мигает, когда включаются указатели поворотов и подсоединен прицеп. Если символ не мигает,

автомобиля не работает.

одна из ламп прицепа или

2. Стояночный тормоз затянут

Символ горит, когда стояночный тормоз затянут. Обязательно натягивайте стояночный тормоз до упора.

ВНИМАНИЕ

Символ горит независимо от усилия, с которым затянут стояночный тормоз.

3. Надувные подушки безопасности – SRS

Если символ не гаснет или загорается во время движения, в замке ремня безопасности, системе SRS, SIPS или IC

Немедленно следуйте на официальную станцию техобслуживания Volvo для проверки системы.

G020138

установлена неисправность.

4. Низкое давление масла

Символ загорается во время движения при слишком низком давлении масла. Незамедлительно остановите

масла в двигателе, при необходимости, долейте. Если символ горит при нормальном уровне масла, обратитесь на официальную станцию техобслуживания Volvo.

двигатель и проверьте уровень

5. Напоминатель ремня безопасности

Этот символ горит, если водитель или пассажир на переднем сиденье не пристегнул ремень

пассажиров на заднем сиденье отстегнул ремень безопасности.

безопасности или если один из

6. Генератор не дает тока

Если символ загорается во время движения, в электрической системе имеется неисправность. Обратитесь за

станцию техобслуживания Volvo.

7. Неисправность в тормозной

помощью на официальную

системе

Этот символ загорается при возможном низком уровне тормозной жидкости.

– Остановите автомобиль в безопасном

месте и проверьте уровень тормозной жидкости в бачке, см. стр. 181. Если уровень жидкости в бачке ниже отметки MIN, автомобилем управлять дальше запрещено; его необходимо эвакуировать на официальную станцию

02 Приборы и органы управления

Контрольные и предупреждающие символы

техобслуживания Volvo для проверки системы тормозов.

Если контрольные символы ТОРМОЗА и ABS загораются одновременно, возможна неисправность в системе распределения тормозного усилия.

– Остановите автомобиль в безопасном

месте и выключите двигатель. – Снова запустите двигатель. – Если оба символа погасли, можно

продолжать движение. – Если оба символа продолжают гореть,

проверьте уровень тормозной жидкости

в бачке. См. стр. 181. – Если уровень тормозной жидкости в

бачке нормальный, а символы

продолжают гореть, автомобиль можно

очень осторожно отогнать на

официальную станцию техобслуживания

Volvo для проверки тормозной системы. – Если уровень жидкости в бачке

находится ниже отметки

дальнейшее движение запрещено.

Доставьте автомобиль на эвакуаторе на

официальную станцию техобслуживания

Volvo для проверки тормозной системы.

MIN,

ПРЕДОСТЕРЕЖЕНИЕ

Если загораются символы BRAKE и ABS, то при резком торможении существует опасность заноса задней части автомобиля.

Напоминание – не закрыты двери

Если одна из дверей, капот1 или дверь задка не закрыта плотно, на это обращается внимание водителя.

Малая скорость

Если автомобиль катится со скоростью выше 7 км/ч, информационный символ появляется вместе с

ОТКРЫТА ДВЕРЬ ВОДИТЕЛЯ, ОТКРЫТА ПРАВАЯ ПЕРЕД. ДВЕРЬ, ОТКРЫТ КАПОТ ДВИГАТЕЛЯ. Остановите автомобиль в

удобном месте и закройте дверь или крышку.

сообщением на дисплее:

Высокая скорость

Если автомобиль двигается со скоростью выше прим. 7 км/ч, то символ загорается одновременно с появлением на

указанных в предыдущем абзаце.

Только для автомобилей с охранной сигнализацией

дисплее одного из текстов,

Напоминание о двери задка

Если дверь задка открыта, загорается информационный символ, и на дисплее появляется: ОТКРЫТА

ПЯТАЯ ДВЕРЬ.

02 Приборы и органы управления

Контрольные и предупреждающие символы

Сообщения

Если загорается предупреждающий или контрольный символ, то одновременно на информационном дисплее отображается поясняющее сообщение.

–Нажмите кнопку

READ (1).

Перелистайте сообщения с помощью кнопки

READ. Сообщения о неисправности

ВНИМАНИЕ

Если предупреждающее сообщение отображается во время использования бортового компьютера, работу можно возобновить только после прочтения сообщения (нажать на кнопку

хранятся в памяти, пока неисправность не будет устранена.

G019617

Сообщение Значение

ОСТАНОВИТЬСЯ ЗАГЛУШИТЬ ДВИГ. ТРЕБ.СРОЧ.ОБСЛУЖ. Незамедлительно проверьте Ваш автомобиль на официальной станции техобслуживания Volvo. СМ. РУКОВОДСТВО Прочитайте Руководство по эксплуатации. ТРЕБУЕТ ОБСЛУЖ. Как можно быстрее проверьте Ваш автомобиль на официальной станции техобслуживания Volvo. ЗАРЕГ. ВРЕМЯ НА

ОБСЛУЖИВАНИЕ ВРЕМЯ ОБСЛУЖИВАНИЯ Время планового техобслуживания на официальной станции техобслуживания Volvo. Это время техобслуживания

ОБСЛУЖИВАНИЕ ПРОСРОЧЕНО

ПРОВ. УР. МАСЛА Проверьте уровень масла. Сообщение показывается через каждые 10 000 км1. Информацию о проверке уровня

САЖ. ФИЛЬТР ПОЛН. СМ. РУКОВОДСТВО

STC/DSTC КУРС. УСТ.ВЫКЛ Снижено действие системы динамической устойчивости и тяги, другие варианты см. стр. 127.

Некоторые варианты двигателя

Остановите автомобиль, соблюдая меры безопасности, и выключите двигатель. Опасность серьезного повреждения. Остановите автомобиль, соблюдая меры безопасности, и выключите двигатель. Опасность серьезного повреждения.

Время заказать сервис на официальной станции техобслуживания Volvo.

зависит от пробега, количества месяцев, прошедших с момента последнего техобслуживания, наработки двигателя и качества масла.

При несоблюдении интервалов техобслуживания поврежденные детали не покрываются гарантией. Обратитесь на официальную станцию техобслуживания Volvo для проведения сервисных работ.

масла см. на стр. 179. Необходимо очистить фильтр частиц дизельного топлива, см. стр. 115.

READ).

02 Приборы и органы управления

Электрическое гнездо

Электрическое гнездо 12 В

Электрическое гнездо можно использовать для подключения различного дополнительного оборудования на 12 В, например, мобильного телефона или холодильника. Максимальная сила тока 10 А. Напряжение на гнездо подается, если ключ зажигания находится, как минимум в положении I.

ПРЕДОСТЕРЕЖЕНИЕ

Пока гнездо не используется, оно всегда должно быть закрыто заглушкой.

Прикуриватель (опция)

Прикуриватель активируется нажатием на кнопку. Когда прикуриватель нагрет, кнопка выскакивает обратно. Выньте прикуриватель и прикурите от раскаленной спирали.

Электрическое гнездо, заднее сидение

G019621

Электрическое гнездо можно использовать для различного дополнительного оборудования, например, мобильного телефона или холодильника.

ВНИМАНИЕ

Прикуриватель в этом гнезде не работает.

Оно рассчитано на 12 В. Максимальная сила тока 10 А. Напряжение на гнездо подается, если ключ зажигания находится, как минимум в положении I.

ПРЕДОСТЕРЕЖЕНИЕ

Если гнездо не используется, оно должно быть обязательно закрыто заглушкой.

G017438

02 Приборы и органы управления

Панель освещения

Регулировка высоты света фар

4 5 6

Положение

Значение

Автоматический/отключенный ближний свет фар. Только мигание дальним светом.

Габаритные/стояночные огни

Автоматический ближний свет фар. В этом положении можно включить дальний свет и мигать дальним светом.

321

Груз в автомобиле изменяет положение света фар по высоте, что может приводить к ослеплению водителей встречного транспорта. Избегайте этого регулировкой высоты света фар.

– Поверните ключ зажигания в

положение

– Поверните ручку регулировки света (2) в

одно из крайних положений.

– Прокрутите вверх или вниз маховичок (1)

для увеличения или соответственно уменьшения высоты света фар.

G020139

Автомобили с Би-ксеноновыми фарами оснащены автоматической регулировкой высоты света фар, с этим связано отсутствие маховичка (1).

II.

Габаритный/стояночный свет

Габаритные/стояночные огни можно включить независимо от положения ключа зажигания.

– Поверните ручку регулировки света (2) в

среднее положение.

Когда ключ зажигания находится в положении стояночные огни и освещение номерного знака.

Опция

II, включены габаритные/

Фары

Автоматический ближний свет фар (некоторые страны)

Ближний свет фар включается автоматически при повороте ключа зажигания в положение является среднее положение ручки регулировки света (2) . При необходимости автоматическое включение ближнего света фар можно отменить на официальной станции техобслуживания Volvo.

II. Исключением

Автоматический ближний свет, дальний свет фар

– Поверните ключ зажигания в

положение

– Ближний свет фар активируется при

повороте ручки регулировки света (2) в крайнее положение по часовой стрелке.

– Дальний свет фар включается, если

переместить левый подрулевой рычаг в сторону рулевого колеса до упора и отпустить, см. стр. 48.

Свет отключается автоматически при повороте ключа зажигания в положение

или

II.

Подсветка приборов

Освещение приборной панели включается, когда ключ зажигания устанавливается в

02 Приборы и органы управления

Панель освещения

положение II и ручка регулировки света (2) находится в одном из крайних положений. Интенсивность подсветки автоматически снижается в дневное время и может регулироваться вручную в темное время суток.

– Прокрутите вверх или вниз маховичок (3)

для увеличения или уменьшения

освещенности.

Дополнительная подсветка дисплеев

Чтобы облегчить просмотр счетчика пробега, счетчика пройденного пути, времени и наружной температуры, подсветка этих приборов горит, когда автомобиль отпирается и когда ключ вынимается из замка зажигания. Подсветка дисплеев отключается, когда автомобиль запирается.

Противотуманные фары

ВНИМАНИЕ

Правила пользования противотуманным светом в разных странах отличаются.

Противотуманная фара (опция)

Противотуманные фары можно зажигать в сочетании с фарами или габаритным/ стояночным светом.

– Нажмите клавишу (4). Лампа в клавише (4) горит при включенных

противотуманных фарах.

Задние противотуманные фары

Задний противотуманный свет можно зажигать только вместе с фарами или противотуманными фарами.

– Нажмите клавишу (6). При включенном заднем противотуманном

свете горят контрольный символ в комбинированном приборе и лампа в клавише (6).

Крышка топливного бака

Если автомобиль не заперт, чтобы открыть крышку топливного бака, нажмите клавишу (5), см. стр. 114.

Тормозной фонарь

Стоп-сигналы включаются автоматически во время торможения.

Стоп-сигналы экстренного торможения и аварийные мигающие

сигналы, EBL

EBL (Emergency Brake Lights) активируется при резком торможении или подключении функции ABS. Функция означает, что стопсигналы мигают, привлекая особое внимание находящихся сзади Вас автомобилей.

Система активируется, если ABS действуют в течение более 0,5 секунд, или при резком торможении, но только если торможение происходит на скорости выше 50 км/ч. Если скорость автомобиля ниже 30 км/ч, стопсигналы горят в нормальном режиме, и автоматически подключаются аварийные мигающие сигналы. Аварийные мигающие сигналы задействованы до тех пор, пока Вы вновь не начнете ускорятся, но их можно отключить соответствующей кнопкой, см. стр. 54.

Некоторые рынки

02 Приборы и органы управления

Левый подрулевой рычаг

Положения подрулевого рычага

1. Непродолжительное мигание, указатели

поворотов

2. Непрерывное мигание, указатели

поворотов

3. Мигание дальним светом фар

4. Переключение дальнего и ближнего

света фар и освещения при выходе из автомобиля

Указатели поворотов

Непрерывное мигание

– Переместите подрулевой рычаг вверх

или вниз в крайнее положение (2).

Рычаг остается в крайнем положении и перемещается назад вручную или автоматически при повороте рулевого колеса.

Непродолжительное мигание

– Переместите подрулевой рычаг вверх

или вниз в положение (1) и отпустите.

Указатели поворотов мигают три раза, и подрулевой рычаг возвращается в исходное положение.

Переключение дальнего и ближнего света фар

G019618

Чтобы включить дальний свет фар, необходимо ключ зажигания переместить в положение II.

– Поверните ручку регулировки света по

часовой стрелке в крайнее положение, см. стр. 46.

– Переместите подрулевой рычаг в

направлении рулевого колеса в крайнее положение (4) и отпустите.

Мигание дальним светом фар

– Слегка переместите рычаг в

направлении рулевого колеса в положение (3).

Дальний свет горит, пока не отпущен подрулевой рычаг. Мигание дальним светом работает только, когда ключ запуска находится в замке зажигания.

Освещение при выходе из автомобиля

После того как автомобиль заперт, часть внешнего освещения можно оставить включенным и использовать в качестве освещения при выходе из автомобиля. Задержка времени составляет 30 секунд но может быть изменена на 60 или 90 секунд, см. стр. 65.

– Выньте ключ из замка зажигания. – Переместите подрулевой рычаг в

направлении рулевого колеса в крайнее положение (4) и отпустите.

– Выйдите из автомобиля и заприте дверь.

Фабричные установки

02 Приборы и органы управления

Левый подрулевой рычаг

Бортовой компьютер (опция)

Органы управления

Для доступа к информации в бортовом компьютере нужно повернуть ступенчато регулировочное кольцо (В) вверх или вниз. При еще одном повороте происходит возврат в исходное положение.

ВНИМАНИЕ

Если работа с бортовым компьютером прерывается предупреждающим сообщением, необходимо подтвердить получение этого сообщения. Для возврата к работе с бортовым компьютером подтвердите сообщение, нажав на кнопку

READ (А).

Функции

Бортовой компьютер предоставляет следующую информацию:

• СРЕДНЯЯ СКОРОСТЬ

• ДЕЙСТВ. СКОРОСТЬ МИЛЬ/Ч

• МГНОВЕННО

• В СРЕДНЕМ

• КИЛОМЕТРОВ НА ОСТ. ТОПЛИВЕ

• STC/DSTC, см. стр. 126

СРЕДНЯЯ СКОРОСТЬ

При выключении зажигания значение средней скорости сохраняется и используется для расчета нового значения, когда

G019619

будет продолжено движение. Для обнуления значения служит кнопка

ДЕЙСТВ. СКОРОСТЬ МИЛЬ/Ч

Настоящая скорость показывается в милях/ч.

МГНОВЕННО

Расчет фактического расхода топлива проводится каждую секунду. Показания на дисплее обновляются каждые две секунды. Если автомобиль неподвижен, на дисплее показывается "----". При проведении регенерации топлива, см. стр. 115.

Некоторые страны

Только для автомобилей с дизельным двигателем и фильтром грубой очистки.

может повыситься расход

RESET (С).

В СРЕДНЕМ

При выключении зажигания средний расход топлива сохраняется и остается для следующего сброса функции. Для обнуления значения служит кнопка

RESET (С).

ВНИМАНИЕ

При использовании топливного отопителя возможны ошибочные показания.

КИЛОМЕТРОВ НА ОСТ. ТОПЛИВЕ

Расстояние, которое может пройти автомобиль до пустого топливного бака, рассчитывается на основании среднего расхода топлива за последние 30 км пути. Если это расстояние меньше 20 км, на дисплее появляется "----".

ВНИМАНИЕ

Возможны ошибочные показания расхода топлива, вызванные, например, изменением стиля вождения или использованием топливного отопителя.

Обнуление

– Выберите: СРЕДНЯЯ СКОРОСТЬ или В

СРЕДНЕМ

– Для одновременного обнуления средней

скорости и среднего расхода топлива нажмите и удерживайте нажатой кнопку

RESET (С) не менее пяти секунд.

02 Приборы и органы управления

Правый подрулевой рычаг

Очистители ветрового стекла

C DB

А. Омыватели ветрового стекла и фар В. Датчик дождя – вкл/выкл С. Регулировочное кольцо D. Очиститель и омыватель заднего стекла

Выключение стеклоочистителя ветрового стекла

Очистители ветрового стекла выключены, когда рычаг находится в положении

Одинарный ход

Потяните рычаг вверх, чтобы щетки очистителя сделали один ход.

Интервальный режим работы

Вы можете сами установить скорость интервального режима. Поверните регулировочное кольцо (С) вверх,

между ходами щеток. Поверните вниз, чтобы увеличить интервал между ходами.

чтобы уменьшить интервал

Непрерывный режим работы

Очистители двигаются с нормальной скоростью.

Очистители двигаются

G019620

с высокой скоростью.

ВАЖНО

Перед включением стеклоочистителей в зимнее время убедитесь, что щетки не примерзли к стеклу, а снег или наледь удалены с ветрового стекла (заднего стекла).

ВАЖНО

Используйте достаточное количество омывающей жидкости при очистке стеклоочистителями ветрового стекла. Ветровое стекло должно быть мокрым, когда работают стеклоочистители.

Омыватели ветрового стекла/фар

Для включения омывателя ветрового стекла и фар потяните подрулевой рычаг в

сторону рулевого колеса. После отпускания подрулевого рычага стеклоочистители совершают несколько дополнительных ходов.

Омыватель высокого давления фар (опция на некоторых рынках)

Омыватель высокого давления для фар расходуют большое количество омывающей жидкости. В целях экономии жидкости фары омываются следующим образом:

Ближний свет фар включен при помощи ручки на панели освещения:

Фары омываются первый раз одновременно с омыванием ветрового стекла. После этого при каждом пятом омывании ветрового стекла, если это происходит в течение десятиминутного интервала. При более длительных интервалах фары омываются каждый раз.

Стояночный/габаритный свет включен при помощи ручки на панели освещения:

• Би-ксеноновые фары омываются только при каждом пятом омывании независимо от прошедшего времени.

• Галогенные фары не омываются.

Ручка не панели освещения в положении

• Би-ксеноновые фары омываются только при каждом пятом омывании независимо от прошедшего времени.

• Галогенные фары не омываются.

02 Приборы и органы управления

Правый подрулевой рычаг

Очиститель и омыватель заднего стекла

Перемещением рычага вперед запускается омыванием и чистка заднего стекла. После омывания щетка делает несколько дополнительных ходов. Кнопка в торце рычага является трехпозиционным переключателем:

А. Интервальный режим работы: Нажмите на верхнюю часть кнопки.

0. Нейтральное положение: Функция отключена.

В. Постоянная скорость: Нажмите на нижнюю часть кнопки.

Очистители – движение задним ходом

Если включается передача заднего хода, когда активированы очистители ветрового стекла, очиститель заднего стекла включается в интервальном режиме работы. Если в это время нормальная скорость работы очистителя заднего стекла уже была

включена, никаких изменений не происходит.

Интервальную очистку при движении задним ходом можно отключить. Обращайтесь на официальную станцию технического обслуживания Volvo.

Датчик дождя (опция)

G021418

Датчик дождя контролирует количество воды на ветровом стекле и автоматически активирует стеклоочистители. Чувствительность датчика дождя регулируется кольцом (С), см. рисунок на стр.50. Поверните регулировочное кольцо вверх для повышения чувствительности и вниз для понижения чувствительности (при повороте кольца вверх очистители делают дополнительный ход).

Вкл/Выкл

Для активирования датчика дождя ключ зажигания/ пуска должен находиться в

положении ветрового стекла должен быть установлен в положение

Активирование датчика дождя: – Нажмите кнопку (В), см. стр. 50. Символ

на дисплее указывает, что датчик дождя активирован.

Для отключения датчика дождя выберите один из перечисленных ниже способов: – Нажмите клавишу (В) – Переместите подрулевой рычаг вниз на

другую программу. Если рычаг переводится вверх датчик дождя остается в активированном положении, очистители делают дополнительный ход, и когда рычаг отпускается назад в положение

(отключены), возвращаются в положение датчика дождя, см. стр.

Датчик дождя выключается автоматически после извлечения ключа зажигания из замка или через пять минут после выключения зажигания.

G018188

При автоматической мойке: Отключайте датчик дождя, нажав на кнопку (В), когда ключ зажигания находится в положении или II. Очистители ветрового стекла могут иначе включиться и получить повреждение.

I или II, а рычаг очистителей

ВАЖНО

Регулировочное кольцо

Регулирующее кольцо используется для установки частоты работы щеток стеклоочистителя в интервальном режиме работы или для регулировки чувствительности по отношению к количеству осадков при выборе датчика дождя.

50.

02 Приборы и органы управления

Круиз-контроль (опция)

Активирование

Кнопки управления круиз-контролем находятся слева от руля.

Установка желаемой скорости: – Нажмите кнопку

рованном приборе появится CRUISE.

– Легко нажмите на + или – для

блокировки скорости автомобиля. В комбинированном приборе появляется

CRUISE-ON.

Система поддержания постоянной скорости не может включаться при скоростях менее 30 км/ч или более 200 км/ч.

CRUISE. В комбини-

Увеличение или уменьшение скорости

G020141

– Увеличить или уменьшить зафиксиро-

ванную скорость можно, нажав на + или –. Скорость автомобиля в момент отпускания кнопки программируется.

Краткое нажатие (менее полсекунды) на + или – соответствует изменению скорости на 1 км/ч или 1,6 км/ч

ВНИМАНИЕ

Временное повышение скорости (менее одной минуты) при помощи педали газа, например, при обгоне, не влияет на заданную в системе скорость. Когда отпускается педаль газа, автомобиль возвращается к ранее установленной скорости.

Временное отключение

–Нажмите0, чтобы временно отключить

круиз-контроль. В комбинированном приборе появляется CRUISE. Ранее запрограммированная скорость сохраняется в памяти после временного отключения.

Кроме того, круиз-контроль временно отключается если:

• нажать на педаль тормоза или выжать педаль сцепления

• скорость на подъеме падает ниже 25–30 км/ч

• селектор передач устанавливается в

G018249

положение

• колеса пробуксовывают или имеет место блокирование колес

• повышение скорости продолжалось более одной минуты.

Возврат к скорости

– Нажмите на кнопку для возврата к ранее

CRUISE-ON.

установленной скорости. На дисплее комбинированного прибора появляется

Отключение

–Нажмите на CRUISE для отключения

системы круиз-контроля. В комбинированном приборе гаснет

CRUISE-ON.

Зависит от типа двигателя

02 Приборы и органы управления

Клавиатура на рулевом колесе (опция)

Функции кнопок

Четыре нижние кнопки клавиатуры рулевого колеса общие для радио и телефона. Функция кнопок зависит от того, какая система активирована. С помощью клавиатуры рулевого колеса Вы можете переключать запрограммированные радиостанции, менять дорожку на компактдиске и регулировать громкость.

– Удерживайте нажатой одну из клавиш со

стрелками для ускоренной перемотки или поиска радиостанции.

Для осуществления настроек аудиосистемы необходимо, чтобы телефон был включен. Чтобы управлять функциями

телефона кнопками со стрелками, его следует активировать кнопкой

Для возврата только в режим Аудио, нажмите

G020142

EXIT.

ENTER.

02 Приборы и органы управления

Регулировка положения рулевого колеса, аварийная мигающая сигнализация

Регулировка рулевого колеса

Рулевое колесо можно регулировать по высоте и в продольном положении.

– Для освобождения рулевого колеса

потяните рычаг на себя.

– Установите рулевое колесо в наиболее

удобное положение.

– Для блокировки рулевого колеса

вдавите рычаг на место. Если движение рычага затруднено, при возвращении рычага на место слегка нажмите на рулевое колесо.

ПРЕДОСТЕРЕЖЕНИЕ

Отрегулируйте положение рулевого колеса перед поездкой, но не занимайтесь этим во время езды. Перед началом езды убедитесь, что рулевое колесо зафиксировано.

Аварийные мигающие сигналы

G020143

Аварийную мигающую сигнализацию (мигают все указатели поворотов) следует использовать, когда автомобиль стоит в таком месте, где он может создавать опасность или помехи для других транспортных средств. Нажмите на кнопку для включения данной функции.

При достаточно сильном столкновении или резком торможении аварийные мигающие сигналы активируются автоматически, см. стр. 47. Функцию можно отключить соответствующей кнопкой.

ВНИМАНИЕ

Правила использования аварийной мигающей сигнализации отличаются в разных странах.

G020144

02 Приборы и органы управления

Стояночный тормоз

Стояночный тормоз (ручной тормоз)

Рычаг расположен между передними креслами.

ВНИМАНИЕ

Предупреждающая контрольная лампа в комбинированном приборе включается независимо от усилия, с которым задействован стояночный тормоз.

Задействование стояночного тормоза

– Выжмите с усилием педаль ножного

тормоза.

– С усилием до упора потяните вверх

рычаг стояночного тормоза.

– Отпустите педаль ножного тормоза и

убедитесь, что автомобиль неподвижен.

– Если автомобиль катится, стояночный

тормоз следует затянуть с еще большим усилием.

Устанавливая автомобиль на стоянку, следует обязательно переместить селектор передач в положение (механическая коробка передач) или (автоматическая коробка передач).

Стоянка на склоне

Если автомобиль ставится на подъеме:

G018260

поверните колеса в сторону от края тротуара.

Если автомобиль ставится на спуске: поверните колеса в сторону к краю тротуара.

Освобождение стояночного тормоза

– Выжмите с усилием педаль ножного

тормоза.

– Потяните рычаг стояночного тормоза

немного вверх, нажмите кнопку, опустите рычаг стояночного тормоза вниз и отпустите кнопку.

02 Приборы и органы управления

Электрические стеклоподъемники

Управление

Управление электрическими

стеклоподъемниками осуществляется при помощи переключателей в дверях. Стеклоподъемниками можно управлять в положении зажигания

По окончании поездки после того, как ключ вынут из замка зажигания, стекла могут открываться или закрываться некоторое время до тех пор, пока не открыта ни одна из дверей. Будьте внимательны при управлении стеклами.

Для открытия окна:

• Нажмите на переднюю часть клавиши. Для закрытия окна:

• Потяните вверх переднюю часть клавиши.

I и II.

Пульт дистанционного управления и кнопки блокировки

Управление электрическими стеклоподъемниками кнопками запирания и пультом дистанционного управления, см. стр. 96 и стр. 105.

ПРЕДОСТЕРЕЖЕНИЕ

Проверьте, чтобы дети или другие пассажиры не оказались зажатыми при закрытии стекол. Будьте внимательны при управлении стеклами задних дверей с двери водителя или при закрытии стекол пультом дистанционного управления.

Бортовой компьютер

А. Клавиши управления передними стеклоподъемниками

Водитель может со своего места управлять обоими стеклоподъемниками.

Окна можно открыть и закрыть двумя способами:

Управление вручную

Слегка нажмите или потяните вверх на одну из клавиш ( поднимают или опускают стекло до тех пор, пока клавиша в действии.

A). Стеклоподъемники

Автоматическое управление

Нажмите или потяните вверх, а затем отпустите одну из клавиш ( стекла открываются или закрываются автоматически. Если стекло блокируется посторонним предметом, движение прерывается.

A). Боковые

ПРЕДОСТЕРЕЖЕНИЕ

Функция отключения движения стекол при блокировании посторонним предметом действует как при автоматическом закрытии, так и при закрытии вручную, но только если не срабатывала защита от защемления.

G018240

02 Приборы и органы управления

Электрические стеклоподъемники

ПРЕДОСТЕРЕЖЕНИЕ

Если в автомобиле находится дети: Помните, что необходимо всегда

обесточить стеклоподъемники, вынув ключ из замка зажигания, если водитель покидает автомобиль.

Проверьте, чтобы дети или другие пассажиры не оказались зажатыми при закрытии стекол.

Место пассажира

G019511

Место пассажира

Клавиша стеклоподъемника у места пассажира управляет только этим окном.

02 Приборы и органы управления

Зеркала заднего вида

Внутреннее зеркало заднего вида

Мощный свет от автомобиля сзади может отражаться в зеркале заднего вида и ослеплять водителя. Если Вас это раздражает, используйте противоослепляющее положение.

Противоослепляющее положение

1. Регулятор противоослепляющего

положения

2. Нормальное положение

3. Противоослепляющее положение.

Автоматическое противоослепляющее положение (опция)

В случае яркого свет сзади зеркало заднего вида затемняется автоматически. Регулятор (1) на зеркалах с автоматическим затемнением отсутствует.

G020146

Внутреннее зеркало заднего вида с компасом (опция на некоторых рынках)

G020148

В верхнем правом углу зеркала заднего вида установлен дисплей, который показывает, в каком направлении по компасу направлена передняя часть автомобиля. Восемь различных направлений обозначаются сокращениями на английском языке: N (север), NE (северовосток), E (восток), SE (юго-восток), S (юг),

SW (юго-запад), W (запад) и NW (северо-

запад).

02 Приборы и органы управления

Зеркала заднего вида

Калибровка компаса

Земной шар разделен на 15 магнитных зон. Компас настроен на тот географический регион, в который осуществлена поставка данного автомобиля. Необходимо провести калибровку компаса, если автомобиль перемещается в другие магнитные зоны.

– Остановите автомобиль с работающим

двигателем на большом открытом участке.

– Не менее 6 секунд удерживайте нажатой

кнопку (1). После этого появляется обозначение С (кнопка утоплена, поэтому воспользуйтесь, например, скрепой, чтобы ее нажать).

– Не менее 3 секунд удерживайте нажатой

кнопку (1). Показывается номер действующей магнитной зоны.

– Повторным нажатием кнопки (1)

выведите нужную магнитную зону (1–15), см. карту магнитных зон для компаса.

– Подождите, пока на дисплее вновь

появится С.

– После этого удерживайте кнопку в

течение 9 секунд и выберите L для автомобилей с левосторонним управлением и R для автомобилей с правосторонним управлением.

Медленно двигайтесь по кругу со скоростью не выше 10 км/ч, пока на дисплее не появится компасный курс, что означает завершение калибровки.

G020149

Магнитные зоны, Европа

Магнитные зоны, Азия

G020151

G020150

G020152

Магнитные зоны, Южная Америка

02 Приборы и органы управления

Зеркала заднего вида

Магнитные зоны, Австралия

Магнитные зоны, Африка

Внешние зеркала заднего вида

Электроуправляемые складные зеркала заднего вида (опция)

4 3

G020153

Регулятора установки двух внешних зеркал заднего вида находятся в передней части подлокотника водителя. Зеркалами заднего

вида можно управлять в положении зажигания

–Нажмите кнопку

или Лампа в кнопке горит.

– Отрегулируйте положение с помощью

джойстика посередине.

– Нажмите еще один раз на кнопку

или

G020154

I и II.

L для левого зеркала

R для правого зеркала заднего вида.

R. Лампа гаснет.

Для парковки/проезда в узком пространстве наружные зеркала можно сложить. Это можно сделать в положении зажигания

I и II.

Складывание зеркал

– Одновременно нажмите клавиши L и R. – Отпустите клавиши. Зеркала

автоматически устанавливаются в полностью сложенном положении.

G018250

ВАЖНО

Не пользуйтесь скребком для удаления льда с зеркал, поскольку им можно

поцарапать стекло и нарушить грязеотталкивающее покрытие. Вместо этого включайте функцию электрообогрева, см. стр. 71.

Опция

ПРЕДОСТЕРЕЖЕНИЕ

Для расширения обзора установлены широкоугольные внешние зеркала заднего вида. Поэтому кажется, что расстояние до отражающихся в них объектах больше, чем в действительности.

водо- и

02 Приборы и органы управления

Зеркала заднего вида

Раскладывание наружных зеркал

– Одновременно нажмите клавиши L и R. – Отпустите клавиши. Зеркала

автоматически устанавливаются в полностью раскрытом положении.

Возврат в нейтральное положение

Возврат в нейтральное положение необходимо выполнить для восстановления функции электроуправляемого складывания/ раскладывания наружных зеркал после их смещения со своего места вследствие внешнего механического воздействия.

– Сложите зеркала с помощью клавиш

– Вновь раскройте зеркала клавишами

R. Зеркала после этого возвращены в

нейтральное положение.

Комфортное освещение и освещение при выходе из автомобиля

Лампа в зеркалах заднего вида (опция) включается, когда активируется комфортное освещение или освещение при выходе из автомобиля.

Blind Spot Information System, BLIS (опция)

BLIS – это информационная система, которая при определенных условиях привлекает внимание водителя к транспортным средствам, которые передвигаются в одном направлении с Вашим автомобилем в т.н. "мертвой зоне", см. стр. 131.

Водо- и грязеотталкивающее покрытие (опция)

На передние боковые стекла и/или внешние зеркала заднего вида нанесено специальное покрытие,

которое улучшает видимость в тяжелых погодных условиях. Информацию об уходе см. стр. 167.

Зеркала заднего вида

В некоторых погодных условиях грязеотталкивающий слой действует лучше,чем электрообогрев зеркал заднего вида, см.стр.71.

Включите обогрев зеркал заднего вида:

• Если зеркала покрыты льдом или снегом.

• В сильный дождь и на грязном дорожном

покрытии.

• При запотевании зеркала.

ВАЖНО

Не пользуйтесь металлическим скребком для удаления льда со стекол. Вы можете повредить водо- и грязеотталкивающий слой. Для удаления льда с зеркал пользуйтесь функцией электрообогрева. Скребок может поцарапать стекло зеркал!

02 Приборы и органы управления

Люк в крыше с электроприводом (опция)

Открытые положения

Органы управления люком в крыше расположены на потолке. Люк можно открыть в два положения:

А. Положение вентиляции, задний край вверх

В. Сдвинутое положение, назад/вперед Ключ зажигания должен находиться в

положении

I или II.

G007503

ПРЕДОСТЕРЕЖЕНИЕ

Если в автомобиле находится дети: Если водитель покидает автомобиль,

отключите подачу питания в люк крыши, вынув ключ из замка зажигания.

1. Открытие, автоматическое

2. Открытие, вручную

3. Закрытие, вручную

4. Закрытие, автоматическое

5. Открытие, положение вентиляции

6. Закрытие, положение вентиляции

Положение вентиляции

Открыть:

– Отожмите заднюю часть регулятора (5)

вверх.

Закрыть:

– Потяните заднюю часть регулятора (6)

вниз.

G020156

02 Приборы и органы управления

Люк в крыше с электроприводом (опция)

Из положения вентиляции в полностью открытое положение люка:

– Потяните регулятор в крайнее заднее

положение (1) и отпустите.

Сдвинутое положение

Автоматическое управление

– Отведите регулятор, минуя положение

сопротивления (2), в крайнее заднее положение (1) или, минуя положение сопротивления (3), в крайнее переднее положение (4), а затем отпустите. Люк в крыше полностью откроется/закроется.

Управление вручную Открыть:

– Отведите регулятор назад до положения

сопротивления (2). Люк в крыше двигается в направлении полного открытия до тех пор, пока регулятор нажат.

Закрыть:

– Нажмите регулятор вперед до

положения сопротивления (3). Люк в крыше закрывается до тех пор, пока регулятор нажат.

ПРЕДОСТЕРЕЖЕНИЕ

Защита от защемления в люке крыши работает только при автоматическом закрытии, а при ручном закрытии не работает.

Закрытие с помощью дистанционного пульта или кнопки блокировки

– Длительным нажатием кнопки запирания

закрывается люк в крыше и все стекла. Двери и крышка багажника запираются.

Если необходимо прервать закрытие: – Нажмите еще раз на кнопку блокировки.

ПРЕДОСТЕРЕЖЕНИЕ

Следите за тем, чтобы дети или другие пассажиры не защемили руки, когда люк в крыше закрывается с помощью пульта дистанционного управления. Будьте внимательны при управлении люком в крыше.

Солнцезащитная шторка

У люка также имеется внутренняя солнцезащитная шторка, перемещаемая вручную. Когда люк открывается, солнцезащитная шторка автоматически сдвигается назад. Чтобы закрыть шторку, сдвиньте ее вперед за ручку.

Защита от защемления

Люк в крыше имеет защиту от защемления, которая срабатывает при его блокировании посторонним предметом. В этом случае люк останавливается, а затем автоматически открывается в установленное ранее положение.

G020157

ПРЕДОСТЕРЕЖЕНИЕ

Защита от защемления в люке крыши функционирует только при автоматическом, а не при ручном закрытии.

Проверьте, чтобы никто не был зажат при закрытии люка в крыше.

02 Приборы и органы управления

Персональные настройки

Панель управления

Возможные настройки

Для некоторых функций автомобиля можно провести персональные настройки. Это относится в настройке замков, климата и аудиосистемы. Функции аудиосистемы см. стр. 201.

Панель управления

А. Дисплей

В. С. EXIT D. ENTER Е. Навигация

Использование

Настройки отображаются на дисплее (А). Открытие меню для проведения настроек: –Нажмите

G019551

– С помощью клавиши джойстика (E)

перейдите вперед, например, в

Настройки автомобиля.

–Нажмите – При помощи джойстика (Е) выберите

нужный вариант. – Активируйте выбор, нажав Закрытие меню:

– Нажмите и удерживайте

течение прим. одной секунды.

MENU (B).

ENTER (D).

EXIT (С) в

ENTER.

Часы, установка

Время в часах и минутах устанавливается отдельно.

– Используйте цифры на клавиатуре или

стрелку "вверх" или "вниз" на джойстике (

– С помощью стрелки "вправо" или

"влево" на джойстике выберите цифру, которую следует изменить.

–Нажмите

E).

ENTER, чтобы запустить часы.

ВНИМАНИЕ

Если часы автомобиля настроены с 12 часовым интервалом, AM/PM выбирается стрелкой "вверх" или "вниз" после установки последней цифры в минутах.

Настройки управления микроклиматом

Автонастройка вентилятора

В автомобилях с климат-контролем ЕСС можно настроить скорость вентилятора в режиме

– Выберите скорость между Низкой,

Таймер рециркуляции

Если таймер включен, рециркуляция воздуха в автомобиле осуществляется в

AUTO:

Нормальной и Высокой.

02 Приборы и органы управления

Персональные настройки

течение 3 – 12 минут в зависимости от температуры окружающего воздуха.

– Выберите Вкл/Выкл, если хотите

включить или выключить таймер рециркуляции.

Возврат к исходным параметрам

Возврат изменяемых функций климатической установки к стандартным заводским настройкам.

Настройки автомобиля

Подтверд. разблок.

Можно выбрать настройку, при которой мигающие сигналы автомобиля вспыхнут один раз при отпирании автомобиля пультом дистанционного управления. Возможен выбор Вкл/Выкл.

Подтвер. блокировки

Можно выбрать настройку, при которой мигающие сигналы автомобиля вспыхнут один раз при запирании автомобиля пультом дистанционного управления. Возможен выбор Вкл/Выкл.

Автоматическое запирание – двери

На скорости выше 7 км/ч двери и крышка багажника могут запираться автоматически. Возможен выбор Вкл/

Выкл.

Разблокировка дверей

Возможны два выбора отпирания:

• Все двери – одним нажатием на пульт

дистанционного управления отпираются

обе двери и дверь задка одновременно.

• Дверь водителя, затем остальные –

одним нажатием на пульт

дистанционного управления отпирается

дверь водителя. Еще одним нажатием

отпираются дверь пассажира и крышка

багажника.

Одновременное закрытие/открытие всех стекол

Эту функцию можно выбрать в автомобилях с бесключевой системой для кнопки блокировки на пульте дистанционного управления и центральной кнопки передних дверей, а также кнопки внешних дверных ручек:

• Автом. закр. все окна – все стекла и

люк в крыше закрываются одновременно

длительным нажатием кнопки

блокировки. Эту функцию можно выбрать для кнопки

отпирания на пульте дистанционного управления и центральной кнопки передних дверей:

• Автом. откр. все окна – все стекла

открываются одновременно длительным

нажатием на кнопку отпирания.

Автоматическое открытие дверей без ключа

• Все двери – обе двери и дверь задка

запираются и отпираются одновременно.

• Любая перед. дверь – отдельно можно

отпереть любую дверь или дверь задка.

Комфортное освещение

Выберите время, в течение которого освещение автомобиля должно оставаться включенным при нажатии кнопки комфортного освещения на пульте дистанционного управления. Можно выбрать следующие варианты: 30/60/

90 секунд.

Освещение при выходе из автомобиля

Выберите время, в течение которого освещение автомобиля должно оставаться включенными, если после того, как ключ зажигания вынут из замка, потянуть назад левый подрулевой рычаг. Можно выбрать следующие варианты: 30/60/90 секунд.

Информация

• Номер VIN (Vehicle Identification Number)

– это уникальный идентификационный номер автомобиля.

• Количество ключей – отображается

количество ключей, зарегистрированных для данного автомобиля.

Общие сведения о климатической установке .....................................68

Климатическая установка с

ручным управлением, АС .......................................................................70

Электронный климат-контроль,

ЕСС (опция) .............................................................................................73

Распределение воздуха ......................................................................... 76

Топливный стояночный отопитель (опция) ..........................................77

КЛИМАТИЧЕСКАЯ УСТАНОВКА

03 Климатическая установка

Общие сведения о климатической установке

Кондиционирование воздуха

Климатическая установка охлаждает или нагревает, а также осушает воздух в салоне. Автомобиль оснащен либо системой ручного управления микроклиматом (АС), либо автоматическим

климат-контролем (ЕСС Electronic Climate Control).

ВНИМАНИЕ

Кондиционирование воздуха можно отключить, но его следует всегда включать, если Вы хотите, чтобы воздух в салоне был чистым, и стекла не запотевали.

Запотевание стекол с внутренней стороны

Чтобы удалить запотевание на стеклах с внутренней стороны, следует в первую очередь использовать дефростер.

Для снижения вероятности запотевания стекла следует протирать обычным средством для чистки стекол.

Лед и снег

Удаляйте лед и снег с воздухозабора климатической системы (щель между капотом и ветровым стеклом).

Поиск неисправностей и ремонт

Доверяйте только официальной станции техобслуживания Volvo проводить поиск неисправностей и ремонт климатической установки.

Хладагент

В системе кондиционирования воздуха используется хладагент R134a. Он не содержит хлора и поэтому безопасен для озонового слоя. При заправке/замене хладагента используйте только R134a. Поручите эту работу официальной станции техобслуживания Volvo.

Фильтр в салоне

Воздух, поступающий в салон автомобиля, сначала проходит очистку в фильтре, который должен регулярно заменяться. Выполняйте программу техобслуживания Volvo в отношении рекомендуемого интервала замены. При эксплуатации автомобиля в сильно загрязненной среде следует чаще проводить замену фильтра.

ВНИМАНИЕ

Существуют различные типы фильтров салона. Убедитесь, что установлен нужный фильтр.

Дисплей

Над панелью управления микроклиматом расположен дисплей, предназначенный для визуализации заданных настроек управления микроклиматом.

Персональные настройки

В системе управления микроклиматом возможны настройки двух параметров:

• Скорость вентилятора в режиме (только для автомобилей с ECC).

• Таймер рециркуляции воздуха в салоне.

Информацию о проведении настроек см. стр. 64.

AUTO

03 Климатическая установка

Общие сведения о климатической установке

Вентиляционные сопла в приборной панели

А. Открыто В. Закрыто С. Отклонение потока воздуха по

горизонтали D. Направление потока воздуха по

вертикали Отрегулируйте положение внешних

дефлекторов таким образом, чтобы воздух подавался на боковые окна для устранения запотевания с передних боковых стекол.

В холодную погоду: Закройте центральные воздушные сопла для обеспечения наиболее комфортных климатических

условий и более эффективного устранения запотевания.

ЕСС (опция)

Действительная температура

Выбранное значение температуры соответствует субъективным ощущениям, зависящим от скорости перемещения воздуха, влажности воздуха, интенсивности солнечного излучения и других факторов, действующих внутри и снаружи автомобиля.

Местоположение датчиков:

• Датчик солнечного излучения

G019942

расположен на верхней стороне приборной панели.

• Датчик температуры в салоне находится за панелью управления микроклиматом.

• Датчик наружной температуры установлен во внешнем зеркале заднего вида.

• Датчик контроля влажности установлен во внутреннем зеркале заднего вида.

ВНИМАНИЕ

Не закрывайте или не блокируйте датчики одеждой или другими предметами.

Боковые стекла и люк в крыше

Для обеспечения нормального кондиционирования воздуха необходимо, чтобы боковые стекла и люк в крыше были закрыты.

Ускорение

Система кондиционирования воздуха временно отключается при ускорении на полном газу. При этом Вы можете ощутить временный подъем температуры.

Конденсат

В жаркую погоду из-под автомобиля может капать конденсационная вода из системы кондиционирования воздуха. Это нормально.

03 Климатическая установка

Климатическая установка с ручным управлением, АС

Панель управления

1 9

1. Вентилятор

2. Рециркуляция

3. Дефростер

4. Распределение воздуха

AC ON/OFF – Кондиционирование

5. воздуха Вкл/Выкл

6. Левое переднее кресло с электрообогревом

7. Правое переднее кресло с электрообогревом

8. Электрообогрев заднего стекла и наружных зеркал заднего вида

9. Температура

Функции

1. Вентилятор

исчезновения индикации вентилятора с дисплея вентилятор и кондиционер выключаются. На дисплее остается символ вентилятора и OFF (Выкл).

Поворотом ручки увеличивается или уменьшается скорость вращения вентилятора.

При повороте ручки против часовой стрелки до

G019515

2. Рециркуляция

Рециркуляция не допускает проникновение в салон загрязненного воздуха, выхлопных газов и т.п. Воздуха циркулирует внутри салона. Воздух

снаружи не затягивается в автомобиль. При помощи рециркуляции (вместе с системой кондиционирования) салон охлаждается быстрее в жаркую погоду. При длительной рециркуляции возможно запотевание окон изнутри.

03 Климатическая установка

Климатическая установка с ручным управлением, АС

Таймер

При включенном таймере (при условии, что выбрана рециркуляция) снижается риск обледенения, запотевания и сохраняется свежий воздух в салоне. Активирование/ отключение данной функции, см. стр. 64. При выборе программы Дефростера (3) рециркуляция отключается.

3. Дефростер

Используется для быстрого удаления запотевания и обледенения с переднего и боковых стекол. Поток воздуха направляется к стеклам на высокой

Лампа в кнопке дефростера горит при включенной функции.

Для максимального осушения воздуха при выборе функции дефростера происходит также следующее:

• кондиционирование воздуха (АС) включается автоматически (можно отключить клавишей

• автоматически отключается рециркуляция.

При отключении функции дефростера климатическая установка возвращается к заданным ранее установкам.

скорости вентилятора.

АС (5))

4. Распределение воздуха

Нажатием на клавиши распределения воздуха воздушный поток направляется на окна, в салон и к полу.

Символ на дисплее над панелью управления климатической установкой и включенная лампа в соответствующей клавише указывают, какая функция выбрана.

См. таблицу на стр. 76.

5. АС – Вкл/Выкл

ON: Кондиционирование

воздуха включено.

Регулируется автоматикой

системы. В этом случае

поступающий воздух

охлаждается и

подсушивается.

OFF: Выкл

Когда активируется функция дефростера, кондиционирование воздуха включается автоматически (можно отключить клавишей АС).

6. и 7. Передние кресла с электрообогревом

(опция на некоторых рынках)

–Теплее Нажмите клавишу один раз – горят обе лампы.

–Холоднее Нажмите клавишу два раза – горит одна лампа.

– Обогрев отключен

Нажмите на клавишу три раза – лампы не горят.

8. Электрообогрев заднего стекла и наружных зеркал заднего вида

Обогрев используется для

удаления обледенения и

запотевания с заднего

стекла и зеркал заднего

вида. Если нажать один раз

на кнопку, одновременно

начинается обогрев

заднего стекла и зеркал заднего вида. Если в кнопке горит лампа – функция активирована.

Отключить можно вручную или автоматически. Вручную, если нажать на кнопку. Заднее стекло и зеркала заднего вида отключаются автоматически через 12–20 минут в зависимости от наружной температуры.

03 Климатическая установка

Климатическая установка с ручным управлением, АС

В холодную погоду обогрев продолжается сверх 20 минут, сохраняя заднее стекло и зеркала заднего вида свободными от наледи и запотевания. зависит от наружной температуры. Функцию следует отключить вручную.

9. Температура

Сила обогрева

Служит для выбора охлаждения или обогрева, как со стороны водителя, так и пассажира.

Зависит от рынка от выбранной комплектации

Панель управления

03 Климатическая установка

Электронный климат-контроль, ЕСС (опция)

1 10

1. AUTO

2. Вентилятор

3. Рециркуляция/Система контроля качества воздуха

4. Дефростер

5. Распределение воздуха

AC ON/OFF – Кондиционирование

6. воздуха Вкл/Выкл

7. Электрообогрев переднего кресла, левого

8. Электрообогрев переднего кресла, правого

9. Электрообогрев заднего стекла и наружных зеркал заднего вида

10. Регулятор температуры

Функции

1. AUTO

В режиме AUTO система управления микроклиматом автоматически поддерживает заданную температуру. Автоматическая функция управляет отопле-

воздуха, скоростью вентилятора, рециркуляцией и распределением воздуха. При выборе ручного управления для одной или нескольких функций остальные функции продолжают работать в автоматическом режиме. При нажатии установки отключаются. На дисплее показывается AUTO КЛИМАТ.

нием, кондиционированием

AUTO все ручные

G019518

2. Вентилятор

Для увеличения уменьшения скорости вентилятора поверните ручку. Если выбирается рость вентилятора устанавливается автома-тически. Ранее установленная

скорость вентилятора отменяется.

ВНИМАНИЕ

При повороте ручки против часовой стрелки до исчезновения индикации вентилятора с дисплея вентилятор и кондиционер выключаются. На дисплее остается символ вентилятора и OFF (Выкл).

AUTO, ско-

03 Климатическая установка

Электронный климат-контроль, ЕСС (опция)

3.Рециркуляция

Эта функция выбирается для прекращения доступа в салон плохого воздуха, выхлопных газов и пр. Воздух в салоне рецирку-

снаружи не поступает внутрь автомобиля. Если воздух рециркулирует в салоне слишком длительное время, существует опасность запотевания стекол изнутри.

лирует, т.е. если эта функция включена, воздух

Таймер

При включенном таймере (при условии, что выбрана рециркуляция) снижается риск обледенения, запотевания и сохраняется свежий воздух в салоне. Включение/ отключение этой функции см. Персональные настройки стр. 64.

ВНИМАНИЕ

При включении дефростера (4) рециркуляция всегда отключается.

3. Система контроля качества

воздуха (опция)

(та же клавиша, что и для рециркуляции)

Система контроля качества воздуха состоит из мультифильтра и датчика. Фильтр очищает воздух от

газов и частиц, препятствуя появлению в салон неприятных запахов и пыли. Если датчик регистрирует загрязнение окружающего воздуха, перекрывается воздухозаборник, и в салоне включается рециркуляция. При подключении датчика контроля качества воздуха в клавише горит зеленая лампа (

Активирование датчика качества воздуха: –Нажмите

датчика контроля качества воздуха (нормальная настройка).

Либо: – Выберите одну из следующих трех

функций повторными нажатиями на клавишу рециркуляции:

• Датчик контроля качества воздуха подключен – горит лампа (

• Рециркуляция отключена, при условии что это не требуется для охлаждения в жаркую погоду – ни одна лампа не горит.

• Рециркуляция включена – горит лампа (

Всегда помните следующее:

• Как правило, следует всегда включать датчик качества воздуха.

• Рециркуляция ограничена в холодную погоду во избежание запотевания окон.

• При запотевании может помочь включение режимов удаления запотевания с ветрового стекла, заднего и боковых стекол.

A).

AUTO (1) для активирования

A).

M).

4. Дефростер

Лампа в кнопке дефростера горит при включенной функции.

Для максимального осушения воздуха при выборе функции дефростера происходит также следующее:

• кондиционирование воздуха (АС) включается автоматически (можно отключить клавишей

• автоматически отключается рециркуляция.

При отключении функции дефростера климатическая установка возвращается к заданным ранее установкам.

скорости вентилятора.

АС (6))

5. Распределение воздуха

Нажатием на клавиши распределения воздуха воздушный поток направляется на окна, в салон и к полу.

Символ на дисплее над

климатической установкой и включенная лампа в соответствующей клавише указывают, какая функция выбрана.

См. таблицу на стр. 76.

панелью управления

03 Климатическая установка

Электронный климат-контроль, ЕСС (опция)

6. АС – Вкл/Выкл (ON/OFF)

ON: Кондиционирование

воздуха включено. Регулируется автоматикой системы. В этом случае поступающий воздух охлаждается и подсушивается.

OFF: Выкл

Когда активируется функция дефростера, кондиционирование воздуха включается автоматически (можно отключить клавишей

АС).

ВНИМАНИЕ

Действие функции климатической установки по удалению запотевания при наличии датчика контроля влажности ограничивается в очень значительной степени, если кондиционирование воздуха отключено ( распределение воздуха и скорость вентилятора выбираются вручную.

OFF), а также если

7 и 8. Передние кресла с электрообогревом

(опция на некоторых рынках)

Для обогрева переднего кресла проделайте следующее:

–Теплее:

Нажмите клавишу один раз – горят обе лампы.

–Холоднее:

Нажмите клавишу два раза – горит одна лампа.

– Обогрев отключен:

Нажмите на клавишу три раза – лампы не горят.

9. Электрообогрев заднего стекла и внешних зеркал

Обогрев используется для удаления обледенения и запотевания с заднего стекла и зеркал заднего вида. Если нажать один раз на кнопку, одновременно

начинается обогрев заднего стекла и зеркал заднего вида. Если в кнопке горит лампа – функция активирована.

В холодную погоду обогрев продолжается сверх 20 минут, сохраняя заднее стекло и зеркала заднего вида свободными от

наледи и запотевания. зависит от наружной температуры. Функцию следует отключить вручную.

Сила обогрева

10. Регулятор температуры

Температура со стороны водителя и пассажира может регулироваться индивидуально.

При однократном нажатии

только одна сторона. Еще одним нажатием активируется другая сторона. При третьем нажатии клавиши активируются обе стороны.

Активная сторона обозначается включением лампы в клавише и на дисплее над панелью управления микроклиматом.

При запуске двигателя сохраняются последние заданные настройки.

на клавишу активируется

ВНИМАНИЕ

Установка более высокой/низкой температуры, чем нужно, не помогает ускорить обогрев/охлаждение.

Зависит от рынка от выбранной комплектации

03 Климатическая установка

Распределение воздуха

Воздух к стеклам. Некоторое количество

воздуха поступает из вентиляционных сопел. Рециркуляция воздуха не работает. Кондиционирование воздуха всегда подключено.

Воздух к переднему и боковым стеклам. Некоторое количество воздуха поступает из вентиляционных сопел.

Поток воздуха направляется к стеклам и через вентиляционные сопла панели приборов.

Поток воздуха к голове и туловищу через вентиляционные сопла в панели приборов.

Используется:

для быстрого удаления обледенения и запотевания.

для предотвращения запотевания и обледенения в холодную и влажную погожу. (За исключение низкой скорости вентилятора.)

для достижения хороших комфортных условий в жаркую и сухую погоду.

для эффективного охлаждения в жаркую погоду.

Распределение воздуха

Воздух к полу и стеклам. Некоторое количество воздуха поступает из вентиляционных сопел в панели приборов.

Воздух направляется к полу и через вентиляционные сопла в панели приборов.

Воздух к полу. Некоторое количество воздуха поступает через вентиляционные сопла в панели приборов, а также направляется к стеклам.

Поток воздуха на окна через вентиляционные сопла в панели приборов и к полу.

Используется:

для достижения комфортных условий и эффективного удаления запотевания в холодную или влажную погоду.

при солнечной погоде с прохладной наружной температурой.

для обогрева ног.

для подачи охлажденного воздуха к ногам или теплого воздуха выше в холодную или жаркую сухую погоду.

03 Климатическая установка

Топливный стояночный отопитель (опция)

Общие сведения об отопителях

Стояночный отопитель можно запустить напрямую или установить два различных времени запуска с помощью ТАЙМЕР 1 и

ТАЙМЕР 2. Временем запуска считается

время, к которому автомобиль должен быть прогрет. Электронная система автомобиля рассчитывает время пуска отопителя в зависимости от температуры окружающего воздуха. Обогрев не включается, если температура окружающего воздуха выше 25 ЃC. При температурах от –10 ЃC и ниже максимальная продолжительность работы стояночного отопителя составляет 60 минут.

Стоянка на склоне

Если автомобиль припаркован на крутом склоне, то он должен располагаться передней частью вниз, чтобы обеспечить надежное поступление топлива в стояночный отопитель.

ПРЕДОСТЕРЕЖЕНИЕ

Автомобиль должен находиться вне помещения при использовании бензиновых и дизельных отопителей.

ПРЕДОСТЕРЕЖЕНИЕ

Перед заправкой топливом выключайте топливный отопитель. Топливо, пролитое на землю, может воспламениться.

Проверьте на информационном дисплее, что отопитель отключен. Во время работы стояночного отопителя на информационном дисплее показывается: ДОП.ОБОГ.ВКЛ..

Предупреждающая табличка на крышке топливного бака

Активирование отопителя

– Введите время, когда автомобиль

должен быть готов. Для установки времени в часах и минутах нажмите клавишу

– Удерживайте клавишу

часы не активируются.

RESET (C).

RESET (С), пока

Прямой пуск обогревателя

– С помощью регулировочного кольца (В)

G007632

выберите ПРЯМОЙ ЗАПУСК.

– Нажмите клавишу

выбрать ВКЛ или ВЫКЛ.

– Выберите ВКЛ. Отопитель включается

на 60 минут. Обогрев салона начинается, как только температура охлаждающей жидкости двигателя достигает 30 ºC.

RESET (C), чтобы

G020196

03 Климатическая установка

Топливный стояночный отопитель (опция)

Немедленная остановка обогревателя

– С помощью регулировочного кольца (В)

выберите ПРЯМОЙ ЗАПУСК.

–Нажмите клавишу

выбрать ВКЛ или ВЫКЛ.

–ВыберитеВЫКЛ.

RESET (C), чтобы

ВНИМАНИЕ

Двигатель можно запускать и двигаться при включенном стояночном отопителе.

Аккумулятор и топливо

Если аккумуляторная батарея недостаточно заряжена, или в баке слишком мало топлива, стояночный отопитель автоматически отключается. На информационном дисплее появляется сообщение. Подтвердите сообщение, нажав

READ (A).

ВАЖНО

Частое использование стояночного отопителя в условиях поездок на короткие расстояния приводит к разрядке аккумулятора и затруднению пуска двигателя. Чтобы генератор мог беспрепятственно производить такое же количество энергии, какое забирает от аккумулятора отопитель, необходимо при регулярном использовании отопителя совершать поездки, равные по продолжительности времени работы отопителя.

Установка ТАЙМЕР 1 и 2

По соображениям безопасности можно запрограммировать время только на ближайшие сутки, но не на несколько дней подряд.

– С помощью регулировочного кольца

выберите ТАЙМЕР.

– Слегка нажмите на клавишу

чтобы для установки времени в часах начали мигать часы.

– С помощью регулировочного кольца

выберите время в часах.

– Слегка нажмите на клавишу

чтобы для установки времени в часах начали мигать минуты.

– С помощью регулировочного кольца

выберите время в минутах.

RESET,

– Слегка нажмите на клавишу

подтверждения выбранной настройки.

–Нажмите

таймер. После установки ТАЙМЕР 1 Вы можете запрограммировать еще одно время запуска, выбрав ТАЙМЕР 2 с помощью регулировочного кольца. Второе время пуска устанавливается так же, как и ТАЙМЕР 1.

RESET, чтобы активировать

RESET для

Сообщение на дисплее

Если активированы ТАЙМЕР 1, ТАЙМЕР 2 и Прямой запуск, на панели комбинированного прибора загорается информационный символ, и на информационном дисплее появляется поясняющий текст. Когда водитель вынимает ключ из замка зажигания перед выходом из автомобиля, на дисплее также отображается, какой из таймеров активирован.

Часы/таймер

Если после программирования отопителя осуществляется переустановка часов автомобиля, выбранное для отопителя время отменяется по соображениям безопасности.

Дополнительный отопитель (дизель)

(некоторые страны) Для достижения заданной температуры в

салоне в холодную погоду может потребоваться обогрев от дополнительного отопителя.

При работающем двигателе дополнительный обогреватель запускается автоматически, если требуется дополнительный обогрев при условии, что двигатель работает. Он отключается автоматически, когда достигается заданная температура или выключается двигатель.

03 Климатическая установка

Топливный стояночный отопитель (опция)

Передние кресла ....................................................................................82

Освещение салона .................................................................................84

Места для хранения вещей

в салоне ..................................................................................................86

Заднее сиденье ......................................................................................90

Багажное отделение ..............................................................................91

ИНТЕРЬЕР САЛОНА

04 Интерьер салона

Передние кресла

Положение на сиденье

2 3

Сиденья водителя и пассажира можно оптимально отрегулировать для удобства посадки и вождения.

1. Вперед/назад, поднимите ручку, чтобы отрегулировать расстояние до рулевого колеса и педалей. По окончании регулировки проверьте фиксацию кресла.

2. Подъем/опускание переднего края подушки сидения, подкачивание вверх/вниз.

3. Подъем/опускание кресла, подкачивание вверх/вниз.

4. Регулировка опоры поясницы поворот ручки.

5. Регулировка наклона спинки сидения, вращение рукоятки.

Относится также к креслу с электроприводом.

6. Панель управления кресла с электроприводом (опция).

Рычаг (2) имеется не на всех моделях кресел.

ПРЕДОСТЕРЕЖЕНИЕ

Отрегулируйте положение кресла водителя до начала поездки, см. стр. 12, ни в коем случае не во время езды.

Убедитесь, что сиденье зафиксировано.

Доступ на заднее сидение – Easy

entry

При посадке и высадке пассажиров с зад-

G020197

него сидения вынимайте ремень безопасности из направляющей, см. стр. 14. Положение Easy entry можно использовать, только если кресло не занято пассажиром.

Кресло возвращается в первоначальное положение, из которого оно была сложено для доступа на заднее сидение.

Кресло с электроприводом

Перемещение кресла вперед: – Потянув ручку (1) вверх, освободите

спинку кресла.

– Сложите спинку кресла вперед до

положения блокировки.

– Нажмите кнопку (2), расположенную

сбоку от подголовника. Удерживайте кнопку нажатой.

Кресло с механическим приводом

Перемещение кресла вперед: – Потянув ручку (1) вверх, освободите

спинку кресла.

– Сложите спинку кресла вперед до

положения блокировки.

– Отпустите ручку и переместите кресло

вперед.

Перемещение кресла назад: – Сдвиньте кресло назад в исходное

положение.

– Переместив ручку (1) вверх откиньте

назад спинку кресла.

Easy entry

Перемещение кресла назад: – Нажмите кнопку (2), расположенную

сбоку от подголовника. Удерживайте кнопку нажатой.

– Потяните вверх рычку (1) и откиньте

назад спинку сидения.

G020198

04 Интерьер салона

Передние кресла

ВНИМАНИЕ

Для удобства посадки и высадки пассажиров с заднего сидения кресло можно максимально продвинуть вперед (+6 см) только, если спинка сидения находится в сложенном вперед положении.

Если спинку откинуть назад, когда кресло максимально сдвинуто вперед, то оно через несколько секунд автоматически перемещается назад прим. на 6 см.

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что спинка полностью откинута назад, и потянув назад за подголовник.

Во время движения ремень на стороне переднего пассажира должен находиться в направляющей ремня, даже если никто из пассажиров не занимает это кресло.

Напольные коврики (опция)

Volvo использует напольные коврики, предназначенные специально для Вашего автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ

Напольный коврик места водителя следует аккуратно расправить и закрепить зажимами, чтобы он не был зажат на или под педалями.

Кресло с электроприводом (опция)

2 3 41

Установку кресло можно проводить определенное время после того, как дверь отпирается пультом дистанционного управления, а ключ не вставляется в замок зажигания. Кресло можно устанавливать в любое время в положении зажигания I или II.

1. Положение переднего края подушки сидения вверх/вниз

2. Кресло вперед/назад

3. Кресло вверх/вниз

4. Наклон спинки сидения

Защита от перегрузки срабатывает, если что-либо блокирует сиденье. В этом случае выключите зажигание и подождите мгновение перед повторной установкой кресла. Одновременно кресло можно перемещать только в одном направлении.

Функция памяти

G020199

Кнопки функции памяти

Сохранение установки в памяти

– Установите кресло. – Удерживая нажатой клавишу

ременно нажмите кнопку

Использование сохраненной установки

Нажмите и удерживайте одну из кнопок памяти

1 – 3, пока кресло не остановится.

Если кнопку отпустить, перемещение кресла прерывается.

Аварийная остановка

Если кресло случайно приводится в движение, нажмите любую клавишу, и движение прерывается.

G020200

M, однов-

1, 2 или 3.

04 Интерьер салона

Освещение салона

ПРЕДОСТЕРЕЖЕНИЕ

Опасность защемления. Не Следите за тем, чтобы дети не играли выключателями.

При установке следите за тем, чтобы перед, позади или под креслом не находились посторонние предметы. Защитите от защемления пассажиров на заднем сидении.

Память в дистанционном ключе

Установки для кресла водителя сохраняются в памяти ключа, если автомобиль запирается данным дистанционным ключом. Когда автомобиль отпирается тем же дистанционным ключом, то при открытии двери водителя кресло водителя занимает хранящиеся в памяти установки.

ВНИМАНИЕ

Память ключа не связана с памятью кресла.

Лампы для чтения и освещение салона

Освещение в передней части салона и лампы для чтения

1. Лампа для чтения, левая, вкл/выкл

2. Освещение в передней и задней части салона

3. Лампа для чтения, правая, вкл/выкл

Кнопкой (2) можно выбрать три положения освещения салона:

•Выкл (0) – нажата правая сторона,

автоматический режим освещения отключен.

• Нейтральное положение – освещение

салона включается, когда открывается дверь, и выключается, когда эта дверь

закрывается. Функция замедленного затемнения включена.

• Вкл – левая сторона нажата, освещение салона включено.

Лампы для чтения могут включаться в положении зажигания работающем двигателе. Их можно также включить в течение 30 минут после остановки двигателя открытия/закрытия двери.

I и II, а также при

Освещение багажника

G020201

Освещение заднего сидения в салоне и багажника.

В освещение багажного отделения входит дополнительная лампа с левой стороны.

G007604

04 Интерьер салона

Освещение салона

Освещение салона и багажника включается при открытии двери задка и горит 5 минут.

Освещение гаснет:

• когда закрывается дверь задка

• когда кнопка (2) устанавливается

положение (0) выкл.

Автоматический режим освещения

Освещение салона включается и выключается автоматически, когда кнопка (2) находится в нейтральном положении.

Освещение салона включается и горит в течение 30 секунд, если:

• автомобиль отпирается снаружи ключом или пультом дистанционного управления

• двигатель выключается, и ключ зажигания поворачивается в положение

Освещение салона отключается, когда:

• двигатель запускается

• автомобиль запирается снаружи ключом или пультом дистанционного управления

Освещение салона включается и горит в течение 5 минут, если одна из дверей открыта.

Освещение салона и багажника можно включить и выключить с помощью кнопки (2) в течение 30 минут с того

момента, как ключ повернут в положение При этом освещение, если не выключается ранее, горит в течение 5 минут.

Косметическое зеркало

Лампа включается автоматически при подъеме крышки.

Опция, некоторые рынки

G020210

04 Интерьер салона

Места для хранения вещей в салоне

1 2 3 4 5

G018238

04 Интерьер салона

Места для хранения вещей в салоне

Места для хранения вещей

1. Отделение для хранения в дверной

панели с держателем для скребка.

2. Карман для хранения в передней

кромке подушек передних сидений (зависит от обивки).

3. Клипса для билетов

4. Вешалка, только для легкой одежды.

5. Отделение для перчаток

6. Отделение для хранения (например,

компакт-дисков) и подстаканник

7. Держатель бутылок (опция)

8. Отделения в задних боковых панелях,

где можно хранить до трех банок с напитками.

9. Отделение для хранения аптечки

10. Карманы для хранения карт и газет.

ПРЕДОСТЕРЕЖЕНИЕ

Удостоверьтесь, что в салоне не лежат и не выступают твердые, острые или тяжелые предметы, которые могли бы нанести травму в случае резкого торможения.

Всегда закрепляйте большие, тяжелые предметы при помощи ремня безопасности или багажными ремнями.

Отделение для хранения, некоторые рынки

Отделение для перчаток

Здесь можно хранить Руководство по эксплуатации автомобиля и дорожные карты. А также держатель для монет, ручек и бензиновых карт. Перчаточный ящик может запираться плоским ключом пульта дистанционного управления. Дополнительную информацию см. на стр. 97.

Чтобы запереть отделение для перчаток:

1. Уставьте плоский ключ в замочную скважину.

2. Поверните ключ на четверть оборота (90 градусов) по часовой стрелке.

3. Выньте ключ. В запертом положении замочная скважина расположена горизонтально.

Отделение для перчаток отпирается в обратном порядке.

G020034

04 Интерьер салона

Места для хранения вещей в салоне

Вешалка

Вешалка находится в подголовнике кресла пассажира. Используется только для легкой одежды.

Отделение для хранения под передним подлокотником

G018137

Под подлокотником имеется отделение для хранения. Небольшое пространство имеется также в открывающейся части подлокотника. Чтобы открыть основное отделение, нажмите на меньшую кнопку и поднимите подлокотник. Чтобы открыть нижнее отделение, нажмите на большую кнопку и поднимите подлокотник.

Подстаканник в центральной консоли

G018371

Пространство с двойным подстаканником закрывается шторкой. Если подстаканник убрать, это пространство можно использовать для хранения вещей. Поднимите подстаканник за задний край, в котором имеется паз.

Для установки подстаканника сначала вставьте два направляющих выступа подстаканника в два паза в переднем крае отделения, а затем надавите на задний край подстаканника.

Чтобы закрыть шторку, захватите снизу шторку за передний край и потяните вперед.

G018372

04 Интерьер салона

Места для хранения вещей в салоне

Отделение для хранения за рычагом переключения передач

При условии, что отсутствуют клавиши парктроника и BLIS, см. стр. 129 и 132, это пространство можно использовать в качестве отделения для хранения.

Держатель бутылок (опция)

G019623

Держатель крупных бутылок расположен сзади на туннельной консоли.

Пепельница (опция)

G017441

Пепельница расположена сзади в торце туннельной консоли

Чтобы открыть пепельницу, вытяните верхний край крышки.

Чтобы очистить пепельницу:

1. Нажмите вниз стопор, см. рисунок, и поверните крышку вниз.

2. Затем выньте пепельницу.

G019622

04 Интерьер салона

Заднее сиденье

Складывание спинки заднего сидения

Для облегчения транспортировки длинных предметов спинки заднего сидения можно складывать вперед вместе и отдельно друг от друга.

Складывание спинки сидения:

– Чтобы освободить спинку сидения,

потяните фиксатор вверх и вперед. Красный индикатор (А) показывает, что фиксатор спинки освобожден.

– Сложите спинку кресла вперед.

Возврат спинки сидения в вертикальное положение:

– Откиньте спинку вверх.

– Перекиньте ремень безопасности поверх

спинки.

– Отожмите спинку сидения назад в

положение блокировки.

– Убедитесь, что спинка зафиксирована.

G009109

ПРЕДОСТЕРЕЖЕНИЕ

Перед тем как вернуть спинку сидения в вертикальное фиксированное положение, перекиньте ленту ремня поверх спинки сидения.

ВНИМАНИЕ

Когда спинка сидения откидывается назад, красный индикатор (А) не должен быть виден. Если он виден, спинка сидения не зафиксирована.

Подлокотник в заднем сидении

G007608

G009152

Для удобства пассажиров или транспортировки длинномерных грузов подлокотник в заднем сидении можно откинуть вниз. Подлокотник откидывается вниз, если одна из спинок сидения складывается.

Крепление груза см. стр. 146.

04 Интерьер салона

Багажное отделение

Мягкая защитная шторка (опция)

Мягкая защитная шторка

Защитная шторка растягивается поверх груза и закрепляется в задних проушинах для крепления груза. При погрузке освободите в точке (D) и при необходимости (С).

Установка защитной шторки

– Закрепите крюки в передних проушинах

для груза в полу (А).

– Установите передние крепления в

точки (В), сдавив подпружиненную шину и установив ее на место с обеих сторон.

– Точно также установите на место задние

крепления в (С).

– Навесьте и закрепите крюки в задних

проушинах для груза (D).

Вывешивание защитной шторки, когда она не используется

– Снимите крюки с задних проушин для

груза (D).

– Сдавив, освободите шину из задних

креплений (С). Положите шину на пол в передней части багажного отделения.

– Закрепите крюки в шине вблизи точек

крепления (В).

После этого защитная шторка будет висеть вдоль спинки багажного отделения до следующего применения.

Снятие защитной шторки

G007614

– Освободите крюки и снимите шины по

одной, сжав и освободив из точек крепления.

– Когда все точки крепления

освобождены, защитную шторку можно свернуть и поместить на полу в задней части багажного отделения, чтобы не занимать место для установки громоздкого груза.

ВНИМАНИЕ

Защитная шторка не предназначена для груза. Запрещается устанавливать чтолибо сверху на защитную шторку. Крепление груза см. стр. 146.

Жесткая защитная шторка (опция)

G009475

Установка защитной шторки

– Перед тем, как поднять защитную

шторку в багажное отделение, вдвиньте все четыре защелки, потянув стопорные кнопки в крайнее положение. Защелки останутся во взведенном положении.

– Осторожно заведите защитную шторку

поперек в багажное отделение, разверните назад и поднимите передний край немного вверх.

04 Интерьер салона

Багажное отделение

B A

Замки и опорный штифты

– Установите переднюю часть на двух

передних штифтах за точками крепления (А) с обеих сторон.

– Один задний замок установите в

точке (В) и выдвиньте защелку, переместив стопорную кнопку вперед.

– Точно также установите другой задний

замок установите и выдвиньте защелку, переместив стопорную кнопку вперед.

– По одной выдвиньте передние защелки

так, чтобы они зафиксировались в точках (А).

Во время погрузки можно откинуть люк в защитной шторке.

ВНИМАНИЕ

Снятие защитной шторки

– Вдвиньте в крайнее положение передние

защелки в точках (А), потянув назад стопорные кнопки с обеих сторон.

– Вдвиньте в крайнее положение задние

защелки в точках (В), потянув назад

G007611

стопорные кнопки с обеих сторон.

– Перед тем как вынуть из багажника,

поднимите и разверните защитную шторку.

Открытие люка в настиле пола

G014316

Без защитной шторки

Поднимите люк в настиле пола и закрепите его в стопорных зажимах с обеих сторон.

С жесткой защитной шторкой

Откройте люк в защитной шторке. После этого поднимите люк в настиле пола и закрепите его в крюке, расположенном снизу под защитной шторкой.

04 Интерьер салона

Багажное отделение

Защитная сетка (опция)

Защитная сетка располагается за спинками передних сидений. Защитную сету разрешается использовать только, когда спинки заднего сидения сложены. Крепление груза см. стр. 146.

Установка защитной сетки

– Сложите спинки сидения с обоих сторон,

см. стр. 90.

– Закрепите защитную сетку в креплениях

потолочной панели.

– Закрепите крюки с каждой стороны в

проушинах в точках крепления ремня

безопасности в полу. – При необходимости закрепите лентой. – Проверьте все точки крепления.

Снятие защитной сетки

– Ослабьте натяжение лент. – С каждой стороны снимите крюки из

проушин в точках крепления ремня безопасности в полу.

– Освободите сетку из точек крепления в

потолочных панелях.

– Сложите защитную сетку и храните в

пакете.

ПРЕДОСТЕРЕЖЕНИЕ

Груз в багажном отделении следует тщательно закреплять, даже если

G007603

защитная сетка установлена правильно.

Проушины для крепления груза

Крепежные проушины1 служат для крепления багажных ремней или сеток, предназначенных для фиксации груза в багажнике.

С каждой стороны у салазок ремня безопасности установлены две дополнительные проушины для фиксации груза, если не используется защитная сетка.

Крепление груза см. стр. 146.

Опция на некоторых рынках

G007602

Пульт дистанционного управления с плоским ключом ......................96

Точки запирания ....................................................................................99

Keyless drive (опция) .............................................................................100

Батарейка в пульте дистанционного управления ............................. 103

Запирание и отпирание .......................................................................104

Сигнализация (опция) ...........................................................................107

ЗАМКИ И СИГНАЛИЗАЦИЯ

05 Замки и сигнализация

Пульт дистанционного управления с плоским ключом

Пульт дистанционного управления

Автомобиль поставляется с двумя пультами дистанционного управления. Они также являются ключами зажигания. В пульт дистанционного управления вставлен металлический плоский ключ для механического запирания/отпирания двери водителя и отделения для перчаток.

Оригинальный код плоского ключа имеется на официальных станциях техобслуживания Volvo, которые могут заказать новые плоские ключи.

Для одного автомобиля можно запрограммировать и использовать

максимум шесть дистанционных пультов/ плоских ключей.

Индикация мигающими сигналами при запирании/отпирании

Если автомобиль отпирается при помощи бесключевой системы Keyless drive или пульта дистанционного управления, то две короткие вспышки указателей поворотов указывают, что отпирание проведено без ошибок.

При запирании индикация длинным мигающим сигналом появляется только, если заперты все замки после того, как двери и дверь задка закрыты.

С помощью персональных настроек Вы можете отключить индикацию мигающих сигналов. При этом Вы не сможете получать информацию о правильном статусе замков, см. стр. 65.

В случае утраты пульта дистанционного управления

В случае утраты одного из пультов дистанционного управления необходимо предоставить на официальную станцию техобслуживания Volvo другие дистанционные пульты. Для предотвращения возможности угона автомобиля необходимо удалить код утраченного пульта из системы.

Электронная блокировка запуска двигателя

В пульты дистанционного управления вмонтирован кодовый чип. Код должен соответствовать считывателю (приемнику) в замке зажигания. Двигатель автомобиля можно запустить только при использовании подходящего пульта дистанционного управления с правильным кодом.

Функции пульта дистанционного управления

1. Запирание — Запираются двери и крышка багажника. Длительным нажатием закрываются также боковые стекла и люк в крыше

2. Отпирание — Отпираются двери и дверь задка. При длительном нажатии открываются также боковые окна.

3. Комфортное освещение — При приближении к автомобилю проделайте следующее: При нажатии на желтую кнопку пульта дистанционного управления включается освещение салона, габаритные/стояночные фонари, освещение номерного знака и лампы

G019402

05 Замки и сигнализация

Пульт дистанционного управления с плоским ключом

наружных зеркал заднего вида (опция). Освещение автоматически выключается через 30, 60 или 90 секунд. Установка нужной продолжительности см. стр. 65.

4. Дверь задка — При однократном нажатии на кнопку отпирается только дверь задка.

ВНИМАНИЕ

Эта функция не открывает дверь задка.

5. Функция паники — Используется в экстренной ситуации для привлечения внимания окружающих. Если красную кнопку удерживать нажатой в течение не менее трех секунд или нажать дважды в течение трех секунд, включаются мигающие сигналы и подается звуковой сигнал. Данная функция отключается, если нажать на ту же кнопку как минимум через 5 секунд после включения функции. В противном случае функция отключается через 30 секунд.

ВАЖНО

Наиболее чувствительной является узкая часть пульта дистанционного управления, так как там расположен микрочип. Если повредить микрочип, двигатель невозможно запустить.

Вставной плоский ключ

С помощью вставного плоского ключа в пульте дистанционного управления Вы можете:

• открыть дверь водителя вручную, если центральный замок не работает от пульта дистанционного управления, см. стр. 98 и 102.

• запереть доступ в перчаточный ящик, см. стр. 98.

Вынимание плоского ключа

Выньте плоский ключ из пульта дистанционного управления:

– Сдвиньте в сторону подпружиненную

защелку (1) и одновременно выньте назад плоский ключ (2).

Установка на место плоского ключа

Будьте внимательны, когда вставляете плоский ключ на место в пульт дистанционного управления.

– Держите пульт дистанционного

управления тонким концом вниз и вставьте плоский ключ в паз.

– Слегка надавите на плоский ключ, чтобы

зафиксировать его на месте. Вы услышите "щелчок".

G019403

05 Замки и сигнализация

Пульт дистанционного управления с плоским ключом

Отпирание двери плоским ключом

Если центральный замок не срабатывает от пульта дистанционного управления, например, из-за разряженной батарейки, дверь водителя можно отпереть и открыть следующим образом:

– Вставьте плоский ключ в замочную

скважину в двери водителя.

– Поверните ключ на 45 градусов по

часовой стрелке и откройте дверь.

ВНИМАНИЕ

Когда дверь водителя отпирается

плоским ключом и открывается, срабатывает сигнализация. Ее можно отключить, установив дистанционный пульт в замок зажигания см. стр. 108.

Запирание перчаточного ящика

Перчаточный ящик можно запереть/ отпереть только вставным плоским ключом в пульте дистанционного управления. Как вынуть плоский ключ см. стр. 97.

– Отделение для перчаток запирается

поворотом плоского ключа на четверть оборота (90 градусов) по часовой стрелке. В запертом положении замочная скважина расположена горизонтально.

ВНИМАНИЕ

Пультом дистанционного управления без плоского ключа нельзя открыть перчаточный ящик. Эту функцию удобно использовать, когда Вы оставляете автомобиль на станции техобслуживания, в отеле или т.п.

– Отпирание проводится в обратном

порядке. В незапертом положении замочная скважина расположена вертикально.

G020034

1 2

05 Замки и сигнализация

Точки запирания

1. Точки запирания дистанционного пультом с плоским ключом.

2. Точки запирания дистанционным пультом без плоского ключа.

G019405

VOLVO C30 MY08 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
