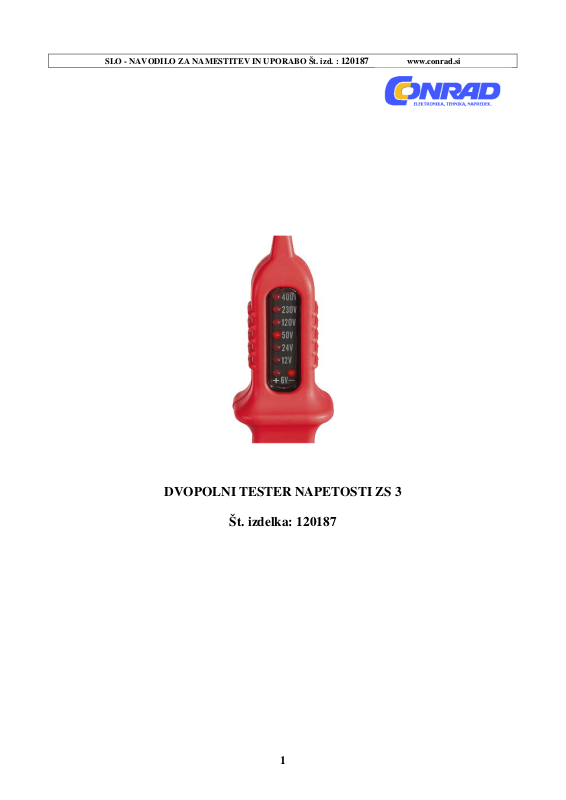

SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. :
120187
www.conrad.si
DVOPOLNI TESTER NAPETOSTI ZS 3
Št. izdelka: 120187
1
To navodilo za uporabo sodi k temu izdelku. Le-to vsebuje pomembne napotke za za
obratovanja in uporabo. Na to pazite tudi, ko boste izdelek dali drugim osebam.
Zaradi tega shranite to navodilo za uporabo za kasnejše branje.
četek
2
KAZALO
1 UVOD..........................................................................................................................................4
2 NAMEN UPORABE..................................................................................................................5
3 VARNOSTNI IN NEVARNOSTNI NAPOTKI......................................................................5
4 OPIS IZDELKA.........................................................................................................................6
5 OBSEG DOBAVE......................................................................................................................6
6 UPRAVLJALNI ELEMENTI ..................................................................................................6
7 ZA
8 TESTIRANJE IZMENIČNE NAPETOSTI............................................................................7
9 UGOTAVLJANJE FAZE .........................................................................................................7
10 TESTIRANJE ENOSMERNE NAPETOSTI......................................................................8
11 UPORABA IN VZDRŽEVANJE .........................................................................................8
12 ODSTRANITEV ....................................................................................................................8
13 TEHNIČNI PODATKI..........................................................................................................8
ČETEK OBRATOVANJA ..................................................................................................7
3
1 UVOD
Spoštovani kupec,
Zahvaljujemo se vam za nakup dvopolnega testerja napetosti.
S tem izdelkom ste pridobili napravo, ki je bila narejena po današnjem stanju tehnike.
Izgradnja izdelka ustreza evropskim in nacionalnim zahtevam o elektromagnetni skladnosti. Ustreza
EMW smernici 89 / 336 / EWG oziroma nizkonapetostni smernici 73 / 23 / EWG. Skladnost je bila
dokazana, ustrezni dokumenti so shranjeni pri proizvajalcu.
Za ohranitev tega stanja in za zagotovitev nenevarnega obratovanja morate vi kot uporabnik
upoštevati to navodilo za uporabo!
Pri vprašanjih se obrnite na našo tehni
čno pomoč.
4
2 NAMEN UPORABE
Namen uporabe naprave zajema:
• Uporaba kot »tester faz« (opti
400V DC).
• Preveritev polarnosti enosmernih napetosti od 6V DC.
• Uporaba pod vplivom padavin, kot je npr. rosa ali dež je nezanesljiva. Kontakt z vlago morate
nujno preprečiti.
Druga uporaba od prej opisane vodi k poškodovanju tega izdelka. Poleg tega je to povezano z
nevarnostmi, kot je npr. kratek stik, električni udarec, itd. Celotnega izdelka ne smete odpirati,
spremeniti oziroma rekonstruirati!
3 VARNOSTNI IN NEVARNOSTNI NAPOTKI
Pri poškodbah, ki so nastale zaradi neupoštevanja tega navodila za uporabo ne
velja več pravica iz garancije. Za posledične škode ne prevzemamo odgovornosti!
Za poškodbe stvari ali oseb, ki so nastale z nepravilno uporabo ali z
neupoštevanjem varnostnih napotkov ne prevzemamo odgovornosti! V takšnih
primerih ne velja več pravica iz garancije!
Iz varnostnih in dostopnih razlog (CE) je samodejna predelava in / ali spremeba izdelka
prepovedana.
• Dvopolni tester napetosti je primeren hišno in obrtno območje in ne za industrijsko območje.
• To napravo lahko uporabite samo v električnih krogih, ki so zaščiteni z 16A oziroma v katerih
se ne morejo pojaviti napetosti večje od 400V AC oziroma 400V DC.
• Odličen prikaz je zagotovljen samo pri temperaturi od -10oC do +50oC in frekvenčnem območju
od 0Hz do 60Hz.
• Nikoli ne prekoračite maksimalnih vhodnih vzbujevalnih veličin (glejte poglavje »namen
uporabe«).
• Z dvopolnim testerjem napetosti ne delajte v prostorih ali pod neugodnimi pogoji okolja, v
katerih so lahko prisotni gorljivi plini, pare ali prah.
• Dvopolnega testerja napetosti ne smete uporabiti pri vlagi in mokroti, npr. pri dežju ali rosi.
• Dvopolni tester napetosti ne sme priti v stik z vročimi predmeti (plošča štedilnika, spajkalnik,
itd.).
• Neugodne svetlobne razmere, npr. sončna svetloba, lahko vplivajo na optični prikaz.
• Pred vsako meritvijo preverite, če je izdelek poškodovan.
• Še posebej previdni bodite pri napetostih višjih od 25V AC oziroma 35V DC. Že pri teh
napetostih, boste pri dotiku električnega kabla prejeli električni udarec.
• Za preprečitev električnega udarca pazite na to, da se med meritvijo ne boste dotikali
priključkov za merjenje in merilnih konic dvopolnega testerja napetosti.
• Ta izdelek ne sodi v otroške roke!
• Merilne konice so zelo ostre. Pozor, nevarnost poškodb!
• Ne izvajajte meritev z mokrimi rokami!
• V obrtnih ustanovah so za upoštevati predpisi za prepre
poklicnih sindikatov za električne naprave in obratna sredstva.
čen LED prikaz napetosti do maksimalno 400V AC oziroma
čevanje nesreč združenj obrtnih
5
• V šolah in izobraževalnih ustanovah, ljubiteljskih in delavnicah za samopomoč je ravnanje z
merilnimi napravami nadzorovano z šolanim osebjem.
• Testerja napetosti nikoli ne uporabite takoj takrat, ko ga boste prinesli iz hladnega v topel
prostor. Pri tem nastala kondenzacijska voda lahko pod okoliščinami uniči vašo napravo.
Napravo pustite izklopljeno in počakajte, da pridobi sobno temperaturo.
• Statične naelektritve, nastale z močnim drgnjenjem plastičnega ohišja ob tekstil, lahko vplivajo
na rezultat meritve.
4 OPIS IZDELKA
Pri dvopolnem testerju napetosti gre za praktičen »hiter tester«, katerega lahko uporabite tako v
prostem času, kot tudi v šoli in v službi.
Z to napravo lahko ugotovite, če je na ustrezno izoliranih sponkah ali vtičnicah prisotna izmenična
ali enosmerna napetost. Pri enosmernih napetostih od 6V lahko poleg tega ugotovite polarnost
enosmerne napetost »+« in »-«).
Prikaz sledi optično preko močno kontrastnih rdečih svetilnih diod. Napajanje ni potrebno, ker bo
naprava napajana preko merilne napetosti. Merilna napetost bo med meritvijo obremenjena z
maksimalno približno 30mA.
5 OBSEG DOBAVE
• Dvopolni tester napetosti
• Navodilo za uporabo
6 UPRAVLJALNI ELEMENTI
1 Merilna konica +
2 Merilna konica –
3 Polje prikaza
4 Zaščita ročaja
5 Merilna napeljava
Med meritvijo napetosti večjih od 25V AC oziroma 35V DC nikoli ne primite
preko ročaja. Pri dotiku delov, ki so pod napetostjo obstaja življenjska nevarnost.
6
7 ZA
• Pred vsako uporabo dvopolnega testerja napetosti, morate preverite zmožnost delovanja /
• Za preveritev delovanja uporabite samo znane vire napetosti. Preveritev enosmerne napetosti,
• Dvopolnega testerja napetosti ne smete uporabiti, če vse funkcije ne delujejo neoporečno.
8 TESTIRANJE IZMENIČNE NAPETOSTI
• Po določeni obratovalni varnosti vzemite osnovno napravo (z poljem prikaza) v desno roko in
• Sedaj se z obema merilnima konicama dotaknite objekta za merjenje, stikala, kabla ali
Napotek!
Dotik samo z eno merilno konico ne zadostuje, ker krog merjenja ni zaključen.
• Pri prisotni napetosti večji od 6V, sledi ustrezno z veličino merilne napetosti prikaz napetosti.
9 UGOTAVLJANJE FAZE
• Sedaj vzemite osnovno napravo (z poljem prikaza) v desno roko in drugo testno konico v levo
• Z eno izmed obeh merilnih konic se dotaknite vodnika. Pri dotiku faze z drugo merilno konico
Napotek!
Pri prekinjenem vodniku ni prikaza!
ČETEK OBRATOVANJA
Za zagotovitev pravilnega začetka obratovanja preberite pred začetkom uporabe
naprave celotno navodilo za uporabo
uporaba in nepoškodovano izolacijo.
npr. na akumulatorju avta, preveritev izmenične napetosti, npr. na 230V vtičnici.
Dvopolni tester napetosti ne sme biti prisoten na napetosti več kot 30 sekund.
Maksimalen čas meritve znaša 30 sekund.
Svetilne diode prikazujejo prisotne napetosti med testnimi konicami. V
konkretnem območju napetosti (6 / 12 / 24 / 50 / 120 / 230 / 400) pričnejo svetilne
diode sveti od približno 85% nazivne napetosti.
drugo testno konico v levo roko.
kontaktov, čigar napetost želite preveriti.
Istočasno svetijo pozitivne in negativne svetilne diode kot prikaz izmenične napetosti. Večja kot
je merilna napetost, tem več svetilnih diod sveti. Pri maksimalni 400V izmenični napetosti
svetijo vse svetilne diode.
roko.
bodo zasvetile ustrezne svetilne diode.
7
10 TESTIRANJE ENOSMERNE NAPETOSTI
• Po dolo
drugo testno konico v levo roko.
• Sedaj se z obema merilnima konicama dotaknite objekta za merjenje, stikala, kabla ali
kontaktov, čigar napetost želite preveriti.
Napotek!
Dotik samo z eno merilno konico ne zadostuje, ker krog merjenja ni zaključen.
• Pri enosmernih napetostih večji od 6V zasvetijo ustrezne svetilne diode. Polarnost bo prikazana
z pozitivnimi ali negativnimi svetilnimi diodami.
Pri svetenju pozitivne svetilne diode je na testni konici »1« prisoten pozitiven pol.
Pri svetenju negativne svetilne diode je na testni konici »1« prisoten negativen pol.
11 UPORABA IN VZDRŽEVANJE
Ker v dvopolnem testerju napetosti ni vgrajene niti baterije niti varovalke, naprava razen občasnega
čiščenja prikaza in merilnih konic ne terja vzdrževanja. Pri odpiranju ohišja ne velja več garancija.
Za čiščenje naprave uporabite samo čisto krpo brez čistil.
12 ODSTRANITEV
Neuporabno napravo odstranite v skladu z veljavnimi zakonskimi predpisi.
13 TEHNIČNI PODATKI
Območje preveritve napetosti: 6V-400V AC
Prikaz napetosti: 8 rdečih svetilnih diod
Sprejem toka: maksimalno približno 30mA pri 400V AC
Dopusten čas vklopa: maksimalno 60 sekund
Frekvenčno območje: 0 do 60Hz
Obratovalna temperatura: -10oC do +50oC
Vrsta zaščite: IP 40
čeni obratovalni varnosti vzemite osnovno napravo (z poljem prikaza) v desno roko in
6V-400V DC
8
