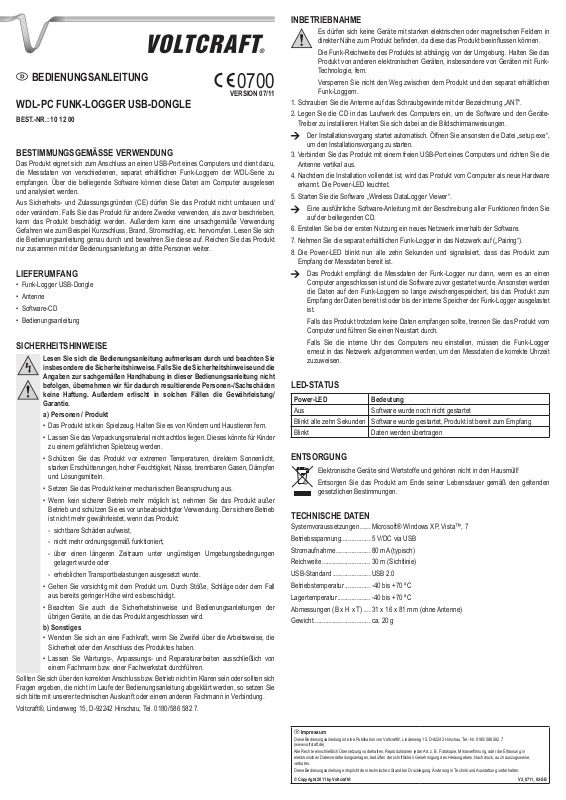

BEDIENUNGSANLEITUNG	0700
WDL-PC Funk-Logger USB-Dongle	VERSION 07/11
BEST.-NR.: 10 12 00

BestimmungsgemäSSe Verwendung

Das Produkt eignet sich zum Anschluss an einen USB-Port eines Computers und dient dazu, die Messdaten von verschiedenen, separat erhältlichen Funk-Loggern der WDL-Serie zu empfangen. Über die beiliegende Software können diese Daten am Computer ausgelesen und analysiert werden.

Aus Sicherheitsund Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/ oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

lieferumfang

•Funk-Logger USB-Dongle

•Antenne

•Software-CD

•Bedienungsanleitung

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/

Garantie.

a) Personen / Produkt

•Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

•Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

•Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

•Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-- sichtbare Schäden aufweist,

-- nicht mehr ordnungsgemäß funktioniert,

-- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

-- erheblichen Transportbelastungen ausgesetzt wurde.

•Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

•Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

b) Sonstiges

•Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

•Lassen Sie Wartungs-, Anpassungsund Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. [phone].

Inbetriebnahme

Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern in

direkter Nähe zum Produkt befinden, da diese das Produkt beeinflussen können.

Die Funk-Reichweite des Produkts ist abhängig von der Umgebung. Halten Sie das Produkt von anderen elektronischen Geräten, insbesondere von Geräten mit FunkTechnologie, fern.

Versperren Sie nicht den Weg zwischen dem Produkt und den separat erhältlichen Funk-Loggern.

1.Schrauben Sie die Antenne auf das Schraubgewinde mit der Bezeichnung „ANT“.

2.Legen Sie die CD in das Laufwerk des Computers ein, um die Software und den GeräteTreiber zu installieren. Halten Sie sich dabei an die Bildschirmanweisungen.

Der Installationsvorgang startet automatisch. Öffnen Sie ansonsten die Datei „setup.exe“, um den Installationsvorgang zu starten.

3.Verbinden Sie das Produkt mit einem freien USB-Port eines Computers und richten Sie die Antenne vertikal aus.

4.Nachdem die Installation vollendet ist, wird das Produkt vom Computer als neue Hardware erkannt. Die Power-LED leuchtet.

5.Starten Sie die Software „Wireless DataLogger Viewer“.

Eine ausführliche Software-Anleitung mit der Beschreibung aller Funktionen finden Sie auf der beiliegenden CD.

6.Erstellen Sie bei der ersten Nutzung ein neues Netzwerk innerhalb der Software.

7.Nehmen Sie die separat erhältlichen Funk-Logger in das Netzwerk auf („Pairing“).

8.Die Power-LED blinkt nun alle zehn Sekunden und signalisiert, dass das Produkt zum Empfang der Messdaten bereit ist.

Das Produkt empfängt die Messdaten der Funk-Logger nur dann, wenn es an einen Computer angeschlossen ist und die Software zuvor gestartet wurde. Ansonsten werden die Daten auf den Funk-Loggern so lange zwischengespeichert, bis das Produkt zum Empfang der Daten bereit ist oder bis der interne Speicher der Funk-Logger ausgelastet ist.

Falls das Produkt trotzdem keine Daten empfangen sollte, trennen Sie das Produkt vom Computer und führen Sie einen Neustart durch.

Falls Sie die interne Uhr des Computers neu einstellen, müssen die Funk-Logger erneut in das Netzwerk aufgenommen werden, um den Messdaten die korrekte Uhrzeit zuzuweisen.

LED-Status

Power-LED	Bedeutung
Aus	Software wurde noch nicht gestartet
Blinkt alle zehn Sekunden	Software wurde gestartet, Produkt ist bereit zum Empfang
Blinkt	Daten werden übertragen

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll!

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

technische daten

Systemvoraussetzungen.......	Microsoft®.			Windows XP, Vista™, 7
Betriebsspannung.................	5. V/DC via USB
Stromaufnahme.....................	80.	mA (typisch)
Reichweite.............................	30.	m (Sichtlinie)
USB-Standard.......................	USB.		2.0
Betriebstemperatur................	-.40 bis +70 ºC
Lagertemperatur....................	-.40 bis +70 ºC
Abmessungen (B x H x T).....	31. x 16 x 81 mm (ohne Antenne)
Gewicht.................................	ca. . 20 g

Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

© Copyright 2011 by Voltcraft®

V2_0711_02-SB

OPERATING INSTRUCTIONS	0700

VERSION 07/11

WDL-PC Wireless Data Logger USB Dongle

ITEM NO.: 10 12 00

INtended use

This product is designed to connect to the USB port of a computer and receive readings from different, optionally available WDL-series wireless loggers. The enclosed software allows the readout and analysis of the data on the computer.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged.

In addition, improper use can cause hazards such as short circuiting, fire, electric shock etc.

Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

delivery content

•Wireless Data Logger USB Dongle

•Antenna

•Software CD

•Operating instructions

safety instructions

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/

guarantee.

a) Persons / Product

•The device is not a toy. Keep it out of the reach of children and pets.

•Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

•Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, flammable gases, vapours and solvents.

•Do not place the product under any mechanical stress.

•If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

-- is visibly damaged,

-- is no longer working properly,

-- has been stored for extended periods in poor ambient conditions or -- has been subjected to any serious transport-related stresses.

•Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

•Also observe the safety and operating instructions of any other devices which are connected to the product.

b) Miscellaneous

•Consult an expert when in doubt about operation, safety or connection of the device.

•Maintenance, modifications and repairs are to be performed exclusively by an expert or at a qualified shop.

If you are not sure about the correct connection or use, or if questions arise which are not covered by these operating instructions, please do not hesitate to contact our technical support or another qualified specialist.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. [phone].

operation

No equipment with strong electrical or magnetic fields should be in the direct vicinity of the product, since it could influence the product.

The radio range of the product depends on the environment. Keep the product away from other electronic equipment, especially from devices with radio technology.

Do not obstruct the signal path between the product and the wireless loggers (optionally available).

1.Screw the antenna onto the screw thread labelled “ANT”.

2.Insert the CD into the drive of the computer to install the software and the device driver. Follow the on-screen instructions.

The installation will start automatically. If not, open the “setup.exe” file to start the installation process.

3.Connect the product with a free USB port on a computer and align the antenna vertically.

4.Once the installation has been completed, the product is identified as new hardware by the computer. The power LED lights up.

5.Start the software “Wireless DataLogger Viewer”.

You will find comprehensive software instructions, including a description of all functions available, on the enclosed CD.

6.During initial use, create a new network in the software.

7.Include the wireless loggers (optionally available) in the network (“pairing”).

8.The power LED will now flash every ten seconds, indicating that the product is ready to receive readings.

The product will only receive the readings from the wireless loggers if it is connected to the computer and the software is running. Otherwise, the data on the wireless loggers will be buffered in the wireless loggers until the product is ready to receive data, or until the internal memory of the wireless loggers is full.

If, however, the product still does not receive any data, disconnect the product from the computer and restart it.

If you adjust the internal clock of your computer, you have to pair the wireless loggers with your network again, in order to assign the correct time to the readings.

LED Status

Power LED	Meaning
Off	Software has not been started yet
Flashes every ten seconds	Software has been started, product is ready to receive data
Flashes	Data is being transmitted

disposal

Electronic devices are recyclable waste and must not be disposed of in the household

waste!

At the end of its service life, dispose of the product according to the relevant statutory regulations.

technical data

System requirements............	Microsoft®.			Windows XP, Vista™, 7
Operating voltage..................	5. V/DC via USB
Current consumption.............	80. mA (typical)
Range....................................	30. m (line of sight)
USB standard........................	USB.	2.0
Operating temperature..........	-.40 to +70 ºC
Storage temperature.............	-.40 to +70 ºC
Dimensions (W x H x D)........	31. x 16 x 81 mm (not including antenna)
Weight...................................	approx.		. 20 g

Legal notice

These operating instructions are a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany, Phone [phone] (www.voltcraft.de).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.

© Copyright 2011 by Voltcraft®

V2_0711_02-SB
