VOLTCRAFT VC-165 User guide [pl]
CYFROWY MIERNIK UNIWERSALNY VC165
INSTRUKCJA UŻYTKOWANIA
Nr zam.:
1340780
WERSJA 08/21
SPIS TREŚCI
Strona
1. Elementy obsługi .................................................................................................................................................. 3
2. Wprowadzenie ...................................................................................................................................................... 4
3. Zastosowanie zgodne z przeznaczeniem .............................................................................................................5
4. Zakres dostawy ..................................................................................................................................................... 6
5. Wskazówki dotyczące bezpieczeństwa ................................................................................................................ 6
6. Opis produktu ....................................................................................................................................................... 9
7. Dane i symbole na wyświetlaczu ........................................................................................................................ 10
8. Pomiary ................................................................................................................................................................11
a) Włączenie miernika .......................................................................................................................................11
b) Pomiar napięcia „V“ ...................................................................................................................................... 12
c) Pomiar prądu „A“ .......................................................................................................................................... 12
d) Pomiar oporności ......................................................................................................................................... 14
e) Akustyczny pomiar ciągłości ........................................................................................................................ 14
f) Test diod .......................................................................................................................................................15
g) Bezdotykowe rozpoznawanie napięcia AC (NCV) ........................................................................................ 15
9. Funkcje dodatkowe ............................................................................................................................................. 16
a) Funkcja HOLD .............................................................................................................................................. 16
b) Podświetlenie wyświetlacza ......................................................................................................................... 16
c) Lampa LED ................................................................................................................................................... 16
d) Automatyczne wyłączenie ............................................................................................................................16
10. Czyszczenie i konserwacja ................................................................................................................................. 17
a) Informacje ogólne ......................................................................................................................................... 17
b) Czyszczenie .................................................................................................................................................17

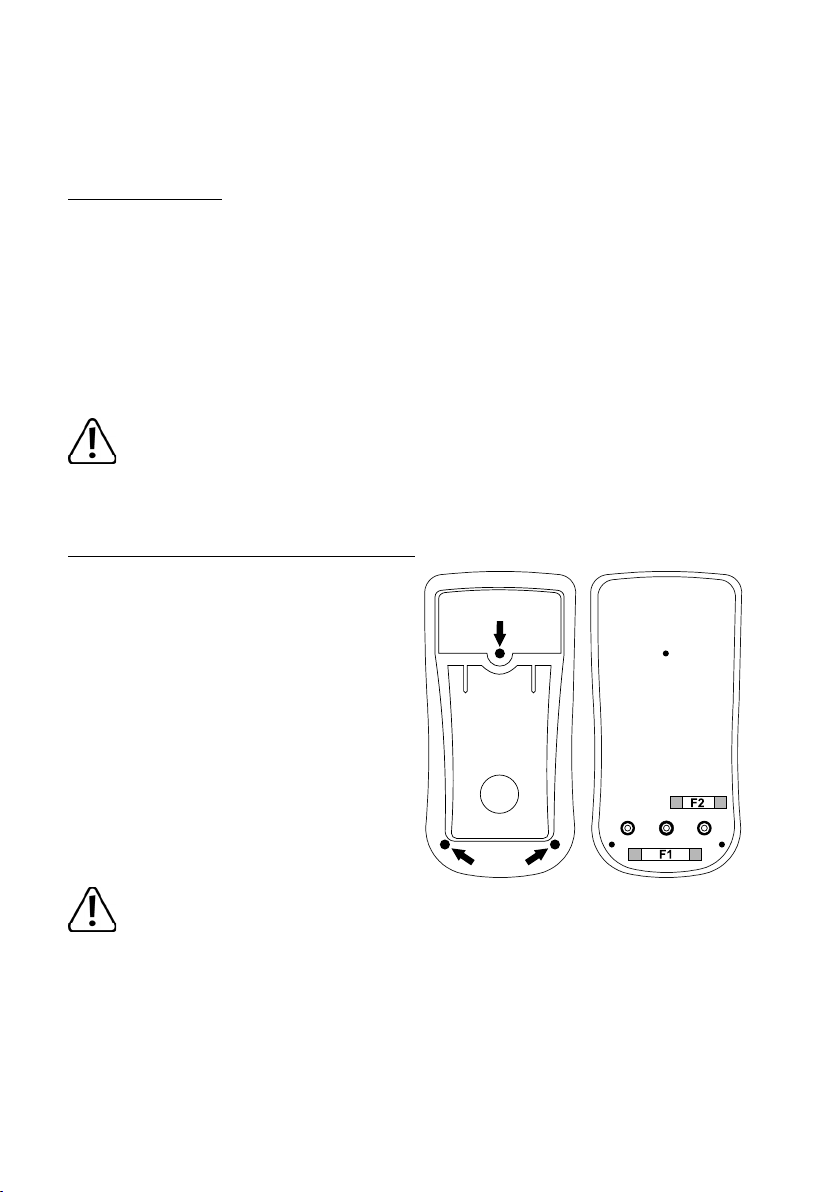

c) Wkładanie i wymiana baterii .........................................................................................................................18
d) Wymiana bezpiecznika ................................................................................................................................. 19
11. Utylizacja ............................................................................................................................................................ 20
12. Usuwanie awarii ..................................................................................................................................................21
13. Dane techniczne ................................................................................................................................................. 22
2
1. ELEMENTY OBSŁUGI
1 wyświetlacz
2 przycisk SELECT do przełączania zaznaczonych na czerwono funkcji przy przełączniku obrotowym
3 przycisk HOLD/podświetlenia wyświetlacza
Krótkie naciśnięcie powoduje zatrzymanie wyświetlanego wyniku pomiaru
Naciśnięcie na ponad 2 sekundy włącza i wyłącza podświetlenie wyświetlacza
4 przełącznik obrotowy do wyboru rodzaju pomiaru
5 gniazdo pomiaru prądu 10 A
6 gniazdo pomiarowe COM (potencjał odniesienia, „potencjał ujemny)
7 gniazdo pomiarowe VΩmA („potencjał dodatni“)
8 rozkładana podstawka
9 przycisk z blokadą lampy LED
10 komora baterii
11 wbudowana lampa LED i czujnik NCV
3
2. WPROWADZENIE
Szanowni Państwo,
kupując ten produkt Voltcraft® dokonali Państwo bardzo dobrego wyboru. Dziękujemy.
Nabyli Państwo produkt o ponadprzeciętnej jakości z rodziny markowych produktów, które na obszarze techniki
pomiarowej, ładowania i sieciowej wyróżniają się fachową kompetencją oraz ciągłymi innowacjami.
Zarówno ambitny amator jak i profesjonalny użytkownik z produktami Voltcraft® znajdzie zawsze rozwiązanie nawet
najtrudniejszych zadań. Voltcraft® oferuje niezawodną technologię w niespotykanie korzystnej relacji ceny do
jakości.
Jesteśmy pewni: Pierwsze zastosowanie urządzenia Voltcraft® to początek długiej i dobrej współpracy.
Życzymy zadowolenia z nowego produktu Voltcraft®!
Należy zachować niniejszą instrukcję obsługi do późniejszego korzystania!
Potrzebujesz pomocy technicznej? Skontaktuj się z nami:
E-mail: bok@conrad.pl
Strona www: www.conrad.pl
Dane kontaktowe znajdują się na stronie kontakt: https://www.conrad.pl/kontakt
Dystrybucja Conrad Electronic Sp. z o.o, ul. Kniaźnina 12, 31-637 Kraków, Polska
4
3. ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM
- Pomiar i wyświetlanie wielkości elektrycznych w zakresie kategorii pomiaru CAT III do max 600 V względem potencjału ziemi zgodnie z IEC61010-1 i wszystkich niższych kategorii. Miernik nie może być stosowany w zakresie
kategorii pomiaru CAT IV.
- Pomiar prądu stałego i zmiennego do max 600 V
- Pomiar prądu stałego i zmiennego do max 10 A
- Pomiar oporności do 20 mΩ
- Akustyczny pomiar ciągłości (<50 Ω)
- Test diod
- Bezdotykowe rozpoznawanie napięcia zmiennego 220 V/AC, 50 - 60 Hz.
Do wyboru funkcji pomiaru służy przełącznik obrotowy. Wybór zakresu pomiaru odbywa się automatycznie we
wszystkich funkcjach pomiaru (oprócz testu diod, pomiaru ciągłości i NCV). Ręczny wybór zakresu pomiaru jest
możliwy przy obu zakresach pomiaru V (oznaczone jako „RANGE“).
Przy VC165 w zakresie napięcia i prądu wyświetlane są prawdziwe wartości efektywne (True RMS). Biegunowość
przy ujemnej wartości zmierzonej jest automatycznie wyświetlana ze znakiem minus (-).
Do pomiarów w środowisku CAT III zaleca się stosowanie środków ochrony indywidualnej. Miernik nie może być
stosowany w zakresie kategorii pomiaru CAT IV.
Wbudowana lampa LED może służyć jako latarka w ciemnych obszarach.
Do zasilania miernika służy zwykła bateria blokowa 9 V (typ 6F22, NEDA1604 lub porównywalne). Urządzenie może
być zasilane wyłącznie bateriami podanego typu. Ze względu na niższą pojemność i wynikający z tego krótszy czas
pracy nie powinno się stosować akumulatorów.
Urządzenia nie można używać, gdy jest ono rozmontowane oraz gdy jest otwarta pokrywa baterii lub jej brakuje.
Wykonywanie pomiarów w strefach zagrożonych wybuchem (Ex) lub w pomieszczeniach wilgotnych oraz w
niekorzystnych warunkach otoczenia jest niedopuszczalne. Niekorzystne warunki otoczenia to: wilgoć lub wysoka
wilgotność powietrza, pył lub palne gazy , pary lub rozpuszczalniki a także burza lub warunki burzowe takie jak silne
pola elektrostatyczne itd.
Do pomiarów należy używać tylko przewodów i wyposażenia odpowiadających specykacji miernika.
Miernik może być używany wyłącznie przez osoby zapoznane z wymaganymi przepisami dotyczącymi pomiaru oraz
możliwymi zagrożeniami. Zaleca się stosowanie środków ochrony indywidualnej.
Inne zastosowanie niż opisane wyżej prowadzi do uszkodzenia produktu i jest ponadto związane z takimi zagroże-
niami jak np. zwarcie, pożar, porażenie prądem itp. Produktu nie można zmieniać ani przerabiać!
Należy uważnie przeczytać instrukcję użytkowania i zachować ją do przyszłego użytku.
Bezwzględnie należy stosować się do wskazówek dotyczących bezpieczeństwa!
5
4. ZAKRES DOSTAWY
• Cyfrowy miernik uniwersalny VC165
• Bateria blokowa 9 V
• 2 bezpieczne przewody pomiarowe ze zdejmowanymi osłonami CAT III
• Instrukcja użytkowania
1Aktualne instrukcje użytkowania
Pobierz aktualne instrukcje użytkowania za pomocą łącza www.conrad.com/downloads lub przeskanuj widoczny kod QR. Należy przestrzegać instrukcji przedstawionych na stronie internetowej.
5. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
Przed uruchomieniem należy przeczytać całą instrukcję obsługi, zawiera ona ważne wskazówki
dotyczące poprawnej eksploatacji.
W przypadku szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji użytkowania wyga-
sa gwarancja! Producent nie ponosi odpowiedzialności za dalsze szkody!
Przy szkodach rzeczowych i osobowych spowodowanych nieodpowiednim obchodzeniem się
z urządzeniem lub nieprzestrzeganiem wskazówek dotyczących bezpieczeństwa producent nie
ponosi żadnej odpowiedzialności. W takich przypadkach wygasa gwarancja.
Produkt opuścił zakład produkcyjny w nienagannym stanie pod względem bezpieczeństwa.
Aby ten stan utrzymać i zapewnić bezpieczną pracę, użytkownik musi stosować się do wskazówek dotyczących
bezpieczeństwa zwartych w niniejszej instrukcji użytkowania.
Należy stosować się do następujących symboli:
Symbol wykrzyknika w trójkątnej ramce informuje o ważnych wskazówkach zawartych w niniejszej
instrukcji, których należy bezwzględnie przestrzegać.
Symbol błyskawicy w trójkącie ostrzega przed porażeniem prądem elektrycznym lub ograniczeniem
elektrycznego bezpieczeństwa urządzenia..
Symbol strzałki pojawia się przy różnych poradach i wskazówkach dotyczących obsługi.
Niniejsze urządzeń jest zgodne w zakresie CE i spełnia tym samym krajowe i europejskie dyrektywy
Klasa ochrony 2 (podwójna lub wzmocniona izolacja, izolacja ochronna).
6
CAT I Kategoria pomiarowa I dla pomiarów wykonywanych przy urządzeniach elektrycznych i elektronicznych,
które nie mają bezpośredniego zasilania napięciem (np. urządzenia zasilane bateriami, niskie napięcie
ochronne, napięcie sygnałowe i sterowania itd.)
CAT II Kategoria pomiarowa II dla pomiarów wykonywanych przy urządzeniach elektrycznych i elektronicznych,
które są podłączone bezpośrednio do gniazda zasilania sieciowego. Ta kategoria obejmuje także wszystkie niższe kategorie (np. CAT I do pomiaru napięcia sygnałowego i sterowania).
CAT III Kategoria pomiarowa III dla pomiarów wykonywanych na instalacji w budynkach (np. gniazda i pod-
rozdzielnie). Ta kategoria obejmuje także wszystkie niższe kategorie (np. CAT II do pomiaru urządzeń
elektrycznych). Pomiar w CAT III jest dopuszczalny tylko z końcówkami pomiarowymi o maksymalnej
wolnej długości styku 4 mm i z osłonami na końcówkach pomiarowych.
CAT IV Kategoria pomiarowa IV dla pomiarów wykonywanych na źródle instalacji niskiego napięcia (np. główna
rozdzielnia, przyłącza domowe dostawcy energii elektrycznej itd.) oraz na zewnątrz (np. prace przy
kablach ziemnych, liniach napowietrznych itd.). Ta kategoria obejmuje także wszystkie niższe kategorie.
Pomiar w CAT IV jest dopuszczalny tylko z końcówkami pomiarowymi o maksymalnej wolnej długości
styku 4 mm i z osłonami na końcówkach pomiarowych.
Potencjał ziemi
Ze względów bezpieczeństwa oraz ze względu na warunki dopuszczenia zabronione jest dokonywanie samowolnych przeróbek i/lub zmian urządzenia.
W przypadku wątpliwości dotyczących działania, bezpieczeństwa lub podłączenia produktu należy zwracać się do
osób dysponujących odpowiednią wiedzą.
Mierniki i wyposażenie nie są zabawkami i muszą być chronione przed dziećmi!
W zastosowaniach przemysłowych należy stosować przepisy bhp stowarzyszeń branżowych odnoszące się do
urządzeń elektrycznych.
Stosowanie mierników w szkołach, instytucjach edukacyjnych, amatorskich warsztatach musi odbywać się pod
nadzorem i na odpowiedzialność przeszkolonego personelu.
Przed każdym pomiarem sprawdzić, czy miernik nie znajduje się w innym zakresie pomiaru. Należy także zwrócić
uwagę, aby przycisk HOLD nie był wciśnięty na początku pomiaru (przy wciśniętym przycisku HOLD na wyświetlaczu pojawia się komunikat „H“). Jeśli funkcja HOLD będzie aktywna przed rozpoczęciem pomiaru, nie będzie
wyświetlany wynik pomiaru!
Zespoły sond pomiarowych stosowane do pomiarów MAINS powinny być odpowiednio ZNAKOWANE dla KATEGORII POMIAROWEJ III lub IV zgodnie z IEC 61010-031 i powinny posiadać RATING napięciowy co najmniej równy
napięciu mierzonego obwodu.
Przy stosowaniu przewodów pomiarowych bez osłon pomiary między urządzeniem pomiarowym a potencjałem ziemi nie mogą być wykonywane powyżej kategorii CAT II .
Przy pomiarach w kategorii CAT III na końcówki pomiarowe należy założyć osłony, aby
uniknąć wszelkich zwarć podczas pomiaru.
Nasunąć osłony na końcówki pomiarowe do zatrzaśnięcia. Aby je zdjąć, należy je zsunąć z
końcówek używając nieco siły.
Przed każdą zmianą zakresu pomiaru należy odsunąć końcówki pomiarowe od obiektu pomiaru.
Napięcie między punktami podłączenia urządzenia pomiarowego a potencjałem ziemi nie może przekraczać 600 V
(DC/AC) w CAT III.
7
Przed każdym użyciem należy sprawdzić działanie miernika poprzez pomiar znanego napięcia lub prądu.
Należy zachować szczególną ostrożność przy napięciach o wartościach >33 V napięcia zmiennego (AC) i >70 V
stałego (DC)! Nawet przy takich napięciach dotknięcie przewodu elektrycznego może skutkować groźnym dla życia
porażeniem prądem elektrycznym.
Aby uniknąć porażenia prądem, należy uważać, aby podczas pomiaru nie dotykać, także pośrednio, mierzonych
podłączeń/punktów. Podczas pomiaru nie dotykać końcówek pomiarowych poza wyczuwalnym oznaczeniem
obszaru uchwytów.
Przed każdym pomiarem należy sprawdzić urządzenie i przewody pomiarowe pod kątem uszkodzeń. Nie wykonywać żądnych pomiarów, gdy uszkodzona jest izolacja ochronna (pęknięta, oderwana itd). Kable pomiarowe mają
wskaźnik zużycia. W przypadku uszkodzenia widoczna staje się druga izolacja w innym kolorze. Wyposażenie
pomiarowe nie może być już używane i musi zostać wymienione.
Nie używać miernika krótko przed, podczas i zaraz po burzy (uderzenie pioruna! / silne przepięcia!). Należy pamiętać, żeby dłonie, buty, odzież, posadzka, instalacja i jej części itd. były bezwzględnie suche.
Unikać stosowania urządzenia w bezpośredniej bliskości:
- silnych pól magnetycznych i elektromagnetycznych
- anten nadawczych lub generatorów HF.
Mogą ona zafałszować wyniki pomiarów.
Jeśli są podstawy do założenia, że niemożliwa jest dalsza bezpieczna eksploatacja urządzenia, należy je wyłączyć i
zabezpieczyć ją przed ponownym włączeniem. Należy założyć, że bezpieczna praca nie jest możliwa, gdy:
- urządzenie ma widoczne uszkodzenia,
- urządzenie nie działa
- urządzenie było długo składowane w niekorzystnych warunkach lub
- urządzenie było narażone na trudne warunki podczas transportu.
Nigdy nie włączać miernika natychmiast po przeniesieniu z zimnego pomieszczenia do ciepłego. Skrapla się wtedy
woda, która może w pewnych warunkach spowodować zniszczenie urządzenia! Pozostawić urządzenie niewłączone aż osiągnie temperaturę otoczenia.
Nie pozostawiać opakowania bez nadzoru. Opakowanie może stać się niebezpieczną zabawką dla dziecka.
Stosować się także do wskazówek dotyczących bezpieczeństwa zawartych w poszczególnych rozdziałach instrukcji.
8
