Digitální multimetr VC135
Obj. č.: 12 44 55
1. Úvod
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup digitálního multimetru VC135.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky
(napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se
vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či
profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
Obsah
Strana
1. Úvod......................................................................................................................1
2. Účel použití měřícího přístroje...........................................................................3
3. Rozsah dodávky...................................................................................................3
4. Bezpečnostní předpisy .......................................................................................4
Manipulace s bateriemi........................................................................................................6
5. Ovládací prvky měřícího přístroje a další jeho součásti.................................. 6
6. Symboly zobrazované na displeji přístroje.......................................................7
7. Otočný přepínač funkcí měření..........................................................................7
8. Uvedení měřícího přístroje do provozu.............................................................8
Otevření zadního krytu přístroje, vložení a výměna baterie.................................................8
9. Zapnutí a vypnutí přístroje, zvláštní funkce přístroje.......................................8
Zapínání a vypínání přístroje, měřící kabely a poloha přístroje při měření..........................8
Funkce HOLD - podržení zobrazení naměřené hodnoty na displeji přístroje.......................8
10. Vlastní provádění měření..................................................................................9
a) Měření stejnosměrných a střídavých napětí..................................................................10
Měření stejnosměrných napětí (DC)..........................................................................................10
Měření střídavých napětí (AC)...................................................................................................10
b) Měření velikosti odporu (rezistorů) ................................................................................10
c) Testování diod...............................................................................................................11
d) Akustická kontrola průchodnosti obvodů .......................................................................12
e) Bezkontaktní zkoušečka (detektor) střídavého napětí (NCV)........................................12
11. Případné závady přístroje a jejich odstranění...............................................13
12. Údržba přístroje............................................................................................... 13
13. Technické údaje, tolerance měření................................................................13
Technické údaje.................................................................................................................13
Tolerance měření...............................................................................................................13
2
2. Účel použití měřícího přístroje
• Měření stejnosměrných a střídavých napětí až do maximální hodnoty 600 V.
• Měření odporů (rezistorů) až do maximální hodnoty 20 MΩΩΩΩ.
• Akustická kontrola průchodnosti obvodů: Měření vnitřního odporu (zkratu) – kontrola
průchodnosti obvodů či nízkoohmického svodu, například pojistek, žárovek, přerušení obvodů a
kabelů (pod 10 ΩΩΩΩ akusticky).
• Testování diod.
• Bezkontaktní detekce střídavého napětí 230 V (NCV).
Tento multimetr můžete používat k měření v libovolné poloze. Opěrka na jeho zadní straně Vám
umožní nastavit vhodnou šikmou polohu přístroje, která Vám usnadní odečítání naměřených
hodnot na displeji přístroje. V případě potřeby můžete při nedostatečném okolním osvětlení
zapnout na krátkou dobu přisvětlení (zadní podsvícení, prosvícení) displeje.
Jednotlivé funkce měření a rozsahy měření zvolíte otočným přepínačem. Tento měřící přístroj je
určen jak pro kutily (pro domácí používání), tak i pro průmyslové použití (profesionály) jakož i pro
školní vyučování.
K napájení tohoto měřícího přístroje se používá 1 alkalická baterie s jmenovitým napětím
9 V (například typu „6LR61“, „MN 1604“, „6F22“ nebo „006P“).
Tento měřící přístroj nesmí být používán v otevřeném stavu, s otevřeným bateriovým pouzdrem
nebo s chybějícím krytem bateriového pouzdra. Dodržujte bezpodmínečně bezpečnostní předpisy!
Jiný způsob používání tohoto měřícího přístroje, než bylo uvedeno výše, by mohl vést k jeho
poškození. Kromě jiného by mohlo být nesprávné používání měřícího přístroje spojeno
s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd.
Tento návod k obsluze je součástí tohoto výrobku. Ponechte si proto tento návod k obsluze,
abyste si jej mohli kdykoliv přečíst. Jestliže tento výrobek prodáte nebo jej darujete, předejte
kupujícími nebo darovanému tento návod k obsluze.
Konstrukce tohoto výrobku odpovídá platným evropským a národním směrnicím jakož i normám
(směrnici o elektromagnetické slučitelnosti). U výrobku byla doložena shoda s příslušnými
normami (CE), odpovídající prohlášení a doklady jsou uloženy u výrobce.
3. Rozsah dodávky
Multimetr VC135
Baterie 9 V
Bezpečnostní měřící kabely (červený a černý)
Návod k obsluze
3
4. Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neručíme za následné škody, které by z toho vyplynuly.
Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným
Tento měřící přístroj opustil výrobní závod v bezvadném stavu a je technicky bezpečný. Aby byl
tento stav zachován a abyste zajistili bezpečné používání přístroje, musíte respektovat následující
bezpečnostní pokyny a varování:
CAT III
CAT II
zacházením s přístrojem nebo nedodržováním bezpečnostních předpisů.
Pozor! Nebezpečná napětí při dotyku! Nebezpečí ohrožení života!
Přečtěte si návod k obsluze!
Kategorie přepětí III (měření v domovních instalacích a v budovách).
Kategorie přepětí II (měření domácích elektrických spotřebičů).
Třída ochrany (krytí) II (dvojitá izolace).
Zemní potenciál (uzemnění).
Z bezpečnostní důvodů a z důvodů registrace (CE) nesmí být přístroj přestavován
a v jeho vnitřním zapojení nesmějí být prováděny žádné změny.
Měřící přístroje a jejich příslušenství nejsou hračky a nepatří do rukou malých dětí!
Buďte zvláště opatrní za přítomnosti malých dětí. Děti mohou strkat do elektrických
zařízení různé předměty. Nenechávejte volně ležet obalový materiál. Fólie z umělých
hmot nebo polystyrénové kuličky představují veliké nebezpečí pro malé děti, neboť by je
mohly děti spolknout.
V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají
elektrických zařízení a provozních prostředků. Ve školách, v učňovských zařízeních a v
amatérských dílnách by mělo být kontrolováno zacházení s měřícími přístroji
odpovědným odborným (kvalifikovaným) personálem.
Před každým měřením napětí zkontrolujte, zda není přístroj přepnut na jiná měření
(měření odporu, test diod atd.)
Maximální napětí proti zemi jakéhokoliv vstupu měřícího přístroje nesmí v žádném
případě překročit hodnotu 600 V DC / AC v kategorii přepětí III.
Před každou změnou měřícího rozsahu musejí být hroty měřících kabelů odpojeny od
měřeného objektu (zdroje proudu).
4
Buďte zvláště opatrní při měření střídavých napětí větších než 25 V (AC) nebo
stejnosměrných větších než 35 V (DC). Při dotyku vodičů již s těmito napětími můžete
utrpět životu nebezpečný úraz elektrickým proudem. Proto před měřením nejdříve
vypněte zdroj proudu měřeného objektu, spojte (propojte) měřící přístroj se zdrojem
proudu, na přístroji nastavte požadovaný měřící rozsah a poté zapněte zdroj proudu. Po
ukončení měření zdroj proudu vypněte a přístroj odpojte od měřeného objektu.
Před každým měřením zkontrolujte měřící přístroj a měřící kabely, zda nedošlo
k nějakému poškození. Neprovádějte v žádném případě měření, zjistíte-li poškození
izolace měřících kabelů. K měření používejte jen kabely, které jsou k měřícímu přístroji
přiloženy. Jen tyto jsou přípustné.
Abyste nebyli vystavení nebezpečnému úrazu elektrickým proudem, dejte pozor na to,
abyste se během měření ani nepřímo nedotkli měřících hrotů a měřených přípojů.
Nepoužívejte tento multimetr před příchodem a během bouřky, jakož i krátce po bouřce.
Hrozí nebezpečí úrazu úderem blesku!
Nepracujte s přístrojem ve vlhkém prostředí. S ohledem na Vaši bezpečnost nesmějí být
přístroj a měřící kabely vlhké nebo orosené. Při provádění měření musejí být Vaše ruce,
obuv, oděv a podlaha jakož i proměřované obvody a zapojení naprosto suché.
Nepracujte s přístrojem v prostorách s nepříznivými okolními podmínkami, ve kterých se
nacházejí nebo kde by se mohly vyskytovat hořlavé plyny, výpary nebo zvířený prach.
Manipulace s bateriemi
Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti
nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie
nepatří do dětských rukou!
Vyteklé nebo jinak poškozené baterie (akumulátory) mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice! Vyteklý elektrolyt
může navíc poškodit měřící přístroj.
Dejte pozor na to, že baterie nesmějí být zkratovány, odhazovány do ohně nebo
nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do normálního
domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození
životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí! Přispějte k jeho ochraně!
5. Ovládací prvky měřícího přístroje a další jeho součásti
S ohledem na vlastní nebezpečí dbejte na to, aby se přístroj nebo měřící kabely
neorosily či nezvlhly. Nedovolte (neprovádějte) měření v bezprostřední blízkosti:
a) silných magnetických polí (reproduktory, magnety), elektromagnetických polí
(transformátory, motory, cívky, relé, stykače, elektromagnety atd.),
b) elektrostatických polí (náboje / výboje),
c) vysílacích zařízení nebo vysokofrekvenčních generátorů.
V těchto případech by mohlo dojít ke zkreslení naměřených hodnot.
Nezapínejte měřící přístroj nikdy okamžité poté, co jste jej přenesli z chladného
prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla
tento přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se
jeho teplota nevyrovná s teplotou okolního vzduchu.
Pokud se budete domnívat, že by měření neproběhlo bez nebezpečí, vypněte přístroj
a zajistěte jej proti náhodnému použití (zapnutí). Vezměte na vědomí, že přístroj již
nelze bezpečně používat tehdy, když:
- přístroj vykazuje viditelná poškození,
- přístroj nepracuje (nefunguje) a
- jestliže byl přístroj delší dobu uskladněn v nevhodných podmínkách nebo
- byl vystaven těžkému namáhání při přepravě.
Dodržujte rovněž všechny pokyny a bezpečnostní upozornění, které jsou uvedeny
v jednotlivých kapitolách toho návodu k obsluze.
Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v tomto návodu
k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka.
Nebudete-li tento měřící přístroj dále používat, vypněte jej (přepněte otočný přepínač
funkcí měření do polohy „OFF“). Nebudete-li měřící přístroj delší dobu používat (více
než 60 dní), vyndejte z něho baterii. Tato by mohla vytéci a způsobit poškození přístroje.
5
6
1 Červené tlačítko „HOLD“: Podržení zobrazení naměřené hodnoty na displeji přístroje.
Senzor dekující přítomnost střídavého napětí při jeho bezkontaktní kontrole (NCV).
2
LCD displej.
4
Otočný přepínač (přepínač funkcí měření a měřících rozsahů).
5
Kryt prostoru k vložení baterie.
6
Výklopná opěrka k postavení přístroje na rovnou plochu (na stůl).
7
8
Společná zdířka „ΩΩΩΩ V “ k měření napětí, odporu, k testování diod a k akustické kontrole
průchodnosti obvodů (připojení červeného měřícího kabelu, zdířka plus).
9 Společná zdířka „COM“ k měření napětí, odporu, k testování diod a k akustické kontrole
průchodnosti obvodů (připojení černého měřícího kabelu, zdířka minus).

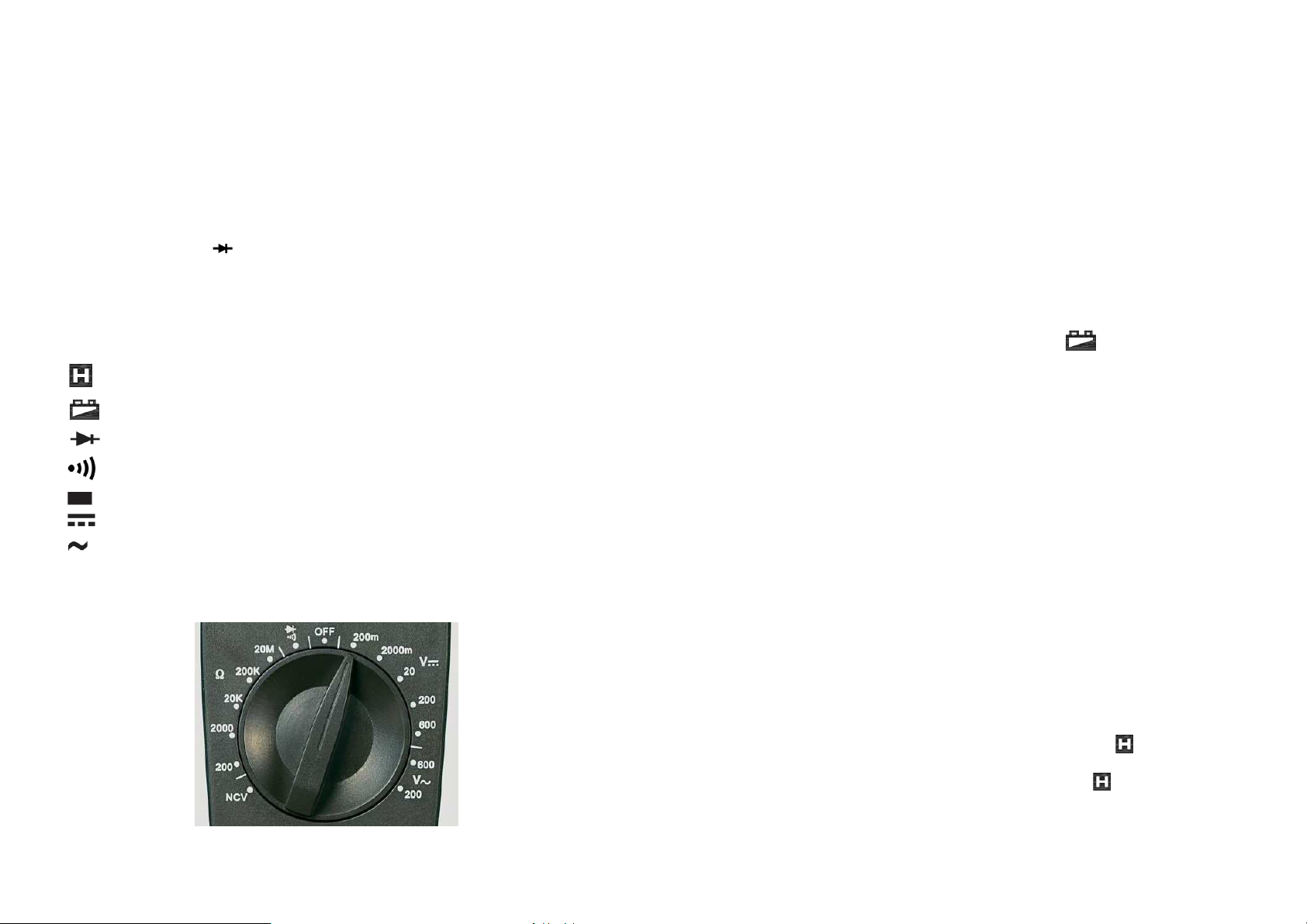

6. Symboly zobrazované na displeji přístroje
Podržení zobrazení naměřené hodnoty na displeji přístroje (HOLD).
Symbol znázorňující vybitou baterii vloženou do přístroje.
Symbol znázorňující zapnutí funkce testování diod.
Symbol znázorňující zapnutí funkce akustické kontroly průchodnosti obvodů.
DC
AC
ΩΩΩΩ
7. Otočný přepínač funkcí měření
Znaménko minus (záporná hodnota proudu nebo napětí).
Měření stejnosměrného napětí.
Měření střídavého napětí.
Měření odporu (ohm).
7
Jako prvek k nastavení příslušných funkcí měření a rozsahů měření slouží otočný přepínač.
Pomocí tohoto přepínače měřící přístroj zapnete a vypnete (poloha „OFF“).
Otočným přepínačem funkcí měření nesmíte v žádném případě během měření otáčet, neboť by
takto mohlo dojít ke zničení přístroje (odtrhovací jiskra) nebo byste byli vystaveni ohrožení svého
života úrazem elektrickým proudem při napětích vyšších než 25 V AC nebo 35 V DC. Nikdy
nepřekračujte maximální povolené vstupní veličiny.
Pokud nebudete tento měřící přístroj používat, pak jej vždy vypněte (přepněte otočný přepínač
funkcí měření do polohy „OFF“).
8. Uvedení měřícího přístroje do provozu
Otevření zadního krytu přístroje, vložení a výměna baterie
Přečtěte si odstavec „Manipulace s bateriemi“ kapitoly „4. Bezpečnostní předpisy“.
Aby tento měřící přístroj bezvadně fungoval, musíte do něj vložit 1 baterii s jmenovitým napětím
9 V (tato baterie je součástí dodávky).
Pokud se na displeji přístroje objeví symbol vybité baterie (viz kapitola „6.Symboly
zobrazované na displeji přístroje“), jestliže se po zvolení některé funkce měření otočným
přepínačem neobjeví na displeji žádné zobrazení nebo bude-li displej přístroje nekontrastní,
musíte provést v přístroji výměnu baterie.
Odpojte měřící přístroj od měřeného okruhu, vytáhněte z přístroje oba měřící kabely.
Vypněte přístroj (otočný přepínač funkcí měření musí být přepnut do polohy „OFF“). Vhodným
šroubovákem vyšroubujte šroubek krytu prostoru bateriového pouzdra na zadní straně měřícího
přístroje a tento kryt sundejte. Vytáhněte opatrně z přístroje bateriové pouzdro s baterií. Vložte do
bateriového pouzdra novou baterii správnou polaritou. Zasuňte opět bateriové pouzdro do
přístroje. Nasaďte na přístroj jeho zadní kryt a zajistěte jej zašroubováním šroubku.
9. Zapnutí a vypnutí přístroje, zvláštní funkce přístroje
Zapínání a vypínání přístroje, měřící kabely a poloha přístroje při měření
Jako prvek pro nastavení příslušných měřících rozsahů slouží otočný přepínač funkcí měření.
Pomocí tohoto přepínače měřící přístroj zapínáte i vypínáte (poloha „OFF“). Bližší informace
naleznete v kapitole „7. Otočný přepínač funkcí měření“. Pro veškerá měření, kromě měření
teploty, musíte použít měřící kabely, které jsou k měřícímu přístroji přiloženy. Pokud budete měřit
teplotu, vytáhněte tyto kabely ze zdířek přístroje.
Používejte tento měřící přístroj v takové poloze, abyste na jeho displeji mohli spolehlivě odečítat
naměřené hodnoty nebo aby digitální zobrazení naměřených hodnot bylo obráceno k Vám.
Funkce HOLD - podržení zobrazení naměřené hodnoty na displeji přístroje
Pokud budete chtít na displeji přístroje podržet zobrazení naměřené hodnoty (například pro její
zápis do protokolu), pak stiskněte krátce červené tlačítko „HOLD“. Momentálně naměřená
hodnota takto na displeji „zamrzne“. Na displeji přístroje se objeví symbol . Pokud budete chtít
přístroj opět uvolnit pro další měření, stiskněte znovu krátce tlačítko „HOLD“. Poté se na displeji
objeví okamžitá naměřená hodnota a z displeje přístroje zmizí symbol .
8
10. Vlastní provádění měření
Upozornění! Protože je měřící vstup tohoto digitálního multimetru velmi citlivý, může se stát, že se
při volně položených měřících kabelech (bez přiložení hrotů těchto kabelů ke kontaktům měřeného
objektu) zobrazí na displeji přístroje nějaké hodnoty (tzv. přeludné hodnoty). Tento jev či úkaz je
normální a zmizí, jakmile začnete provádět normální měření.
Nikdy nepřekračujte max. povolené vstupní veličiny. Buďte zvláště opatrní při měření
napětí vyšších než 25 Vef AC (rms) nebo 35 V DC. Nedotýkejte se elektrických
vodičů, neboť v tomto případě hrozí nebezpečí úrazu elektrickým proudem.
Před každou změnou funkce měření odpojte měřící kabely od měřeného objektu.
K měření používejte pouze k přístroji přiložené měřící kabely.
Před každým měřením zkontrolujte měřící kabely (jejich hroty), zda nedošlo
k poškození jejich izolace a správné připojení konektorů těchto kabelů do příslušných
zdířek na měřícím přístroji. Poškozené měřící kabely v žádném případě nepoužívejte.
Pokud se na displeji měřícího přístroje objeví na jeho levé straně symbol „1“
(overload = přetečení hodnoty či přeplnění displeje), znamená to, že jste překročili
měřící rozsah. Zvolte v tomto případě vyšší rozsah.
Vstupní impedance (odpor) při měření střídavých napětí je vyšší než 10 MΩ. Vstupní impedance
při měření stejnosměrných napětí je vyšší než 4,5 MΩ .
Tento digitální multimetr je vybaven u všech funkcí měření automatickým nastavením vhodného
měřícího rozsahu.
Pokud provádíte měření odporu, dávejte pozor na to, aby měřící body (vývody),
kterých se dotýkáte měřícími hroty, nebyly pokryty nečistotou, olejem, pájecím lakem
(kalafunou) nebo podobnými látkami. Takovéto okolnosti mohou měření zkreslit.
Při měření odporů, při testování diod, zajistěte, aby veškeré části obvodů, zapojení
a součásti jakož i měřené objekty (rezistory, diody) nebyly pod napětím. Veškeré
okolní kondenzátory (kapacity), které se nacházejí v zapojení, musejí být vybity.
Totéž platí i pro provádění akustické kontroly průchodnosti obvodů (například
při kontrol pojistek nebo kabelů).
9
a) Měření stejnosměrných a střídavých napětí
Měření stejnosměrných napětí (DC)
1.
Přepněte otočný přepínač funkcí měření do některé z poloh „V “.
(200m = 200 mV; 2000m = 2000 mV = 2 V; 20 = 20 V; 200 = 200 V; 600 = 600 V) .
2. Zapojte konektory měřících kabelů do přístroje správnou polaritou.
Konektor červeného měřícího kabelu zatrčte do zdířky „ΩΩΩΩ V “, konektor černého kabelu
zapojte do zdířky „COM“. Zkontrolujte správný kontakt banánků meřících kabelů ve zdířkách
na přístroji. Dotkněte se měřícími hroty měřeného objektu (paralelně) nebo propojte oba
měřící kabely s měřeným objektem (baterie, zátěž, zapojení atd.).
3. Odečtěte naměřenou hodnotu stejnosměrného napětí na displeji přístroje.
Pokud se při měření stejnosměrného napětí objeví na displeji přístroje před naměřenou
hodnotou znaménko „–“ (minus), má změřené napětí zápornou hodnotu nebo jste zapojili do
zdířek na přístroji konektory (banánky) měřících kabelů nesprávnou polaritou. Konektor
červeného měřícího kabelu jste zapojili do zdířky „COM“ a konektor černého měřícího kabelu
jste zapojili do zdířky „ΩΩΩΩ V “.
4.
Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.
Měření střídavých napětí (AC)
1. Zapněte měřící přístroj přepnutím otočného přepínače funkcí měření do některé ze dvou poloh
měření střídavého napětí „V “ (200 = 200 V; 600 = 600 V) .
2. Zapojte konektory měřících kabelů do přístroje správnou polaritou (při měření střídavých
napětí nezáleží na polaritě zapojení konektorů měřících kabelů).
Konektor červeného měřícího kabelu zatrčte do zdířky „ΩΩΩΩ V “, konektor černého kabelu
zapojte do zdířky „COM“. Zkontrolujte správný kontakt banánků meřících kabelů ve zdířkách
na přístroji. Dotkněte se měřícími hroty měřeného objektu (paralelně) nebo propojte oba
měřící kabely s měřeným objektem (generátor, zapojení atd.).
3. Odečtěte naměřenou hodnotu střídavého napětí na displeji přístroje.
4.
Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.
b) Měření velikosti odporu (rezistorů)
Zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty
(rezistory) nebyly pod napětím. Veškeré okolní kondenzátory (kapacity), které se
nacházejí v zapojení, musejí být vybity.
Přepněte otočný přepínač funkcí měření do některé z poloh „ΩΩΩΩ“.
1.
(200 = 200 Ω; 2000 = 2000 Ω; 20K = 20 kΩ; 200K = 200 kΩ; 20M = 20 MΩ).
2.
Zatrčte konektor červeného měřícího kabelu do zdířky „ΩΩΩΩ V “, konektor černého kabelu
zapojte do zdířky „COM“. Zkontrolujte oba měřící kabely, zda vedou proud tak, že vytvoříte
mezi oběma měřícími hroty kontakt. Na displeji přístroje by se měla zobrazit přibližně nulová
hodnota odporu (0 Ω).
3. Přiložte měřící hroty paralelně k měřenému objektu (odporu). Počkejte, dokud se na displeji
přístroje neustálí naměřená hodnota odporu (u odporů s vyšší hodnotou než „1 MΩΩΩΩ“ to může
trvat několik sekund). Na displeji přístroje se poté zobrazí aktuálně naměřená hodnota
odporu. Pokud se na displeji přístroje zobrazí symbol „1“ (overload = přetečení hodnoty či
přeplnění displeje), znamená to, že jste překročili měřící rozsah nebo že je měřený obvod
(okruh, rezistor) přerušen.
4.
Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.
10
c) Testování diod
Při testování diod zajistěte, aby dioda nebo obvod, do kterého je dioda zapojena, byla
(byl) bezpodmínečně bez elektrického napětí. Veškeré okolní kondenzátory (kapacity),
1.
2.
které se nacházejí v zapojení, musejí být vybity.
Přepněte otočný přepínač funkcí měření do polohy „ “.
Zatrčte konektor červeného měřícího kabelu do zdířky „ΩΩΩΩ V “, konektor černého kabelu
zapojte do zdířky „COM“.
3. Zkontrolujte zkratováním měřících hrotů, zda vedou měřící kabely elektrický proud. Na displeji
přístroje by se měla zobrazit nulová hodnota napětí (cca „0 V“) a z měřícího přístroje by se
měl ozvat akustický signál.
4.
Proveďte kontrolu diody nejprve v propustném směru: Hrotem červeného kabelu se
dotkněte anody, hrotem černého kabelu se současně dotkněte katody (tato bývá zpravidla
označena barevným kroužkem, bodem nebo podobně).
Bude-li přechod PN u kontrolované diody intaktní, naměříte u křemíkové diody v propustném
směru napětí cca 0,6 V ( mezi 0,5 V až 0, V DC). (U germaniové diody pak 0,2 až 0,4 V).
Z měřícího přístroje by se měl ozvat akustický signál.
U svítivých diod naměříte v propustném směru napětí 1,2 až 1,5 V DC. Bude-li se jednat o
svítivé diody s nízkou spotřebou proudu (Low-Current-LED), může testovací proud (měřící
proud) přístroje tyto diody rozsvítit.
Nezměří-li přístroj v propustném směru žádné napětí, je dioda přerušená nebo jste prohodili
měřící kabely (černý kabel jste přiložili k anodě, červený ke katodě).
5.
Nyní proveďte kontrolu (měření) diody v závěrném směru: Pokud nyní měřící hroty
zaměníte (prohodíte), tedy jestliže přiložíte hrot červeného měřícího kabelu na katodu a hrot
černého měřícího kabelu na anodu diody, překontrolujete tímto způsobem takzvaný závěrný
směr diody (dioda by neměla propouštět proud).
Objeví-li se na displeji symbol „1“, je dioda v pořádku. Pokud se na displeji objeví nějaká
hodnota napětí, pak jste v tomto případě připojili diodu nesprávným způsobem (obráceně)
nebo je dioda vadná.
6. Pokud se při tomto testu v obou směrech (v propustném i závěrném) zobrazí na displeji
přístroje symbol „1“, pak je dioda vadná (přerušená).
Pokud se při tomto testu v obou směrech (v propustném i závěrném) zobrazí na displeji
přístroje velmi nízká hodnota napětí nebo „0 V“, pak má kontrolovaná dioda zkrat.
7.
Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.
11
d) Akustická kontrola průchodnosti obvodů
Zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty nebyly
pod napětím.
Touto akustickou kontrolou rychle zjistíte, zda není například přerušeno vedení (kabely),
zkontrolujete pojistky, žárovky atd. Bude-li mít měřený objekt nižší odpor než 50 Ω, ozve se
z přístroje akustický signál a na displeji přístroje odečtete velikost odporu kontrolovaného objektu.
1.
Přepněte otočný přepínač funkcí měření do polohy „ “.
2.
Zatrčte konektor červeného měřícího kabelu do zdířky „ΩΩΩΩ V “, konektor černého kabelu
zapojte do zdířky „COM“.
Zkontrolujte zkratováním měřících hrotů, zda vedou měřící kabely elektrický proud. Na displeji
3.
přístroje by se měla zobrazit nulová hodnota napětí (cca „0 V“) a z měřícího přístroje by se
měl ozvat akustický signál.
4. Připojte paralelně k měřenému objektu (například k pojistce) měřící kabely (přiložte měřící
hroty k měřenému objektu).
5. Z měřícího přístroje se ozve trvale znějící akustický signál (pípání), pokud bude průchozí
odpor obvodu nižší než cca „10 ΩΩΩΩ“. Kromě toho se na displeji přístroje zobrazí naměřená
hodnota napětí ve voltech. Pokud se na displeji přístroje zobrazí „1“ (overload = přetečení
hodnoty či přeplnění displeje), znamená to, že je kontrolovaný obvod přerušen.
6.
Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.
e) Bezkontaktní zkoušečka (detektor) střídavého napětí (NCV)
Tento bezkontaktní způsob detekce střídavého napětí NCV (Non-Contact Voltage) zjistí přítomnost
střídavého napětí 230 V po přiblížení horní strany přístroje ke zdroji střídavého napětí (například
k síťové zásuvce, ke kabelům elektrického vedení atd.). Tato funkce slouží pouze jako orientační
pomůcka před provedením dalších měření. Detektor (senzor) „NCV“ slouží k rychlému zjištění
střídavého napětí, nikoliv přímo ke kontaktnímu měření.
1. Odpojte od přístroje měřící kabely.
2.
Přepněte otočný přepínač funkcí měření do polohy „NCV“. Na displeji měřícího přístroje se
zobrazí symbol „NCV“.
3. K zjištění střídavého napětí 230 V stačí přiblížení horní strany přístroje k zásuvce nebo ke
kabelu na vzdálenost max. 5 mm. U zkroucených kabelů Vám doporučujeme provést tuto
kontrolu posunováním horní strany přístroje po povrchu kabelu 20 až 30 cm.
4. Zjistí-li měřící přístroj přítomnost střídavého napětí, ozve se z něho akustický signál.
5.
Vypněte přístroj přepnutím otočného přepínače funkcí měření do polohy „OFF“.
12
Mají měřící kabely pevný kontakt ve zdířkách přístroje?
Zvolili jste
správný způsob měření (AC / DC)? Nestiskli jste náhodou
11. Případné závady přístroje a jejich odstranění
Tento měřící přístroj byl zkonstruován podle nejnovějšího stavu techniky. Přesto se však mohou
objevit problémy nebo závady. Z tohoto důvodu popisujeme v následující tabulce, jak některé z
těchto poruch a závad sami a poměrně snadno odstraníte. Dodržujte přitom bezpodmínečně
bezpečnostní předpisy
!
Závada Možná příčina a její odstranění
Nelze provádět žádné měření:
Není již zcela vybitá baterie?
Nedochází k žádné změně
Připojili jste měřící kabely do správných zdířek?
naměřených hodnot:
tlačítko „HOLD“?
Jiné opravy (než výše uvedené) mohou provádět pouze kvalifikovaní odborníci
v autorizovaném servisu.
12. Údržba přístroje
Tento přístroj kromě občasné výměny baterie, případné výměny pojistek a příležitostného čištění
nevyžaduje žádnou údržbu. Pokud provedete na přístroji vlastní změny (úpravy) nebo opravy,
zanikne nárok na záruku. K čištění měřícího přístroje nebo okénka displeje používejte čistý,
antistatický a suchý čistící hadřík bez žmolků a chloupků.
K čištění přístroje nepoužívejte žádné uhličitanové čistící prostředky (sodu), benzín,
alkohol nebo podobné látky (chemická rozpouštědla, ředidla barev a laků). Mohli byste
tak porušit povrch přístroje. Kromě jiného jsou výpary těchto čistících prostředků zdraví
škodlivé a výbušné. K čištění přístroje též nepoužívejte v žádném případě nástroje s
ostrými hranami, šroubováky nebo drátěné kartáče a pod.
13. Technické údaje, tolerance měření
Technické údaje
Přepěťová kategorie: CAT III (600 V proti zemi)
Vstupní odpor (impedance):
Četnost měření: 2 až 3 měření za sekundu
Délka měřících kabelů: 75 cm
Napájení: Baterie 9 V
Provozní / skladovací teplota: 0 °C až + 40 °C / - 10 °C až + 50 °C
Relativní vlhkost vzduchu:
Max. prov. nadmořská výška: 2000 m
Hmotnost: cca 200 g
Rozměry (Š x V x H): 75 x 150 x 38 mm
Tolerance měření
Přesnost měření se uvádí v ± (% odečtení naměřené hodnoty + počet nejnižších míst na displeji).
Tato přesnost je zaručena v rozsahu 18 °C až 28 °C p ři relativní vlhkosti vzduchu nižší než 75 %.
Vyšší než 10 MΩ (AC), vyšší než 4,5 MΩ (DC)
< 775 %, nekondenzující
13
Měření stejnosměrného napětí, ochrana proti přepětí: 600 V (vnitřní odpor 4,5 MΩΩΩΩ)
Rozsah Rozlišení Přesnost
200 mV 0,1 mV
2000 mV 1 mV
20 V 0,01 V
± (0,5 % + 8)
200 V 0,1 V
600 V 1 V
± (0,8 % + 8)
Měření střídavého napětí, ochr. proti přepětí: 600 V (45 Hz až 400 Hz, vnitřní odpor 10 MΩΩΩΩ)
Rozsah Rozlišení Přesnost
200 V 0,1 V
600 V 1 V
± (1,6 % + 4)
± (1,6 % + 4)
Měření odporů (rezistorů)
Rozsah Rozlišení Přesnost
200 Ω 0,1 Ω ± (1,0 % + 10)
2000 Ω 1 Ω
20 kΩ 0,01 kΩ
± (1,0 % + 10)
200 kΩ 0,1 kΩ
20 MΩ 0,01 MΩ ± (1,3 % + 7)
Test diod a akustická kontrola průchodnosti obvodů
Zkušební napětí (test diod) 2,6 V
Spuštění akustického signálu
1 mV (≤ 10 Ω)
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu
společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku!
Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/12/2012
14
Loading...
