VOLTCRAFT SPS24-24W-N User guide [ml]

Bedienungsanleitung

SPS24-24W-N Steckernetzteil

Best.-Nr. 2267124

Bestimmungsgemäße Verwendung

Die Spannungsversorgung des Produkts erfolgt über eine haushaltsübliche Netzsteckdose. Ver­wenden Sie die beiliegenden Niederspannungsstecker, um Geräte mit einer Betriebsspannung
von 9, 12, 15, 18, 20 oder 24 V/DC daran anzuschließen und mit Spannung zu versorgen.

Mit dem Spannungswahlschalter können Sie die gewünschte Ausgangsspannung festlegen.
Das Produkt ist gegen Überlastung und Kurzschlüsse geschützt.
Das Gerät ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie sie also nicht im

Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder ver-

ändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden,
kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu
Gefahren wie Kurzschlüsse, Brände oder elektrischen Schlägen führen. Lesen Sie sich die Be­dienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt
nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle ent­haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.

Lieferumfang

• Schaltnetzteil • 7 x Niederspannungsstecker • Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link
www.conrad.com/downloads herunter oder scannen Sie den abgebildeten
QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin,

z. B. Stromschläge.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in

dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs­anleitung aufgeführten Sicherheitshinweise und Informationen für einen ord­nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für
daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in
solchen Fällen die Gewährleistung/Garantie.

a) Allgemeines

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andern­falls für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrah­lung, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Be­trieb ist nicht mehr gewährleistet, wenn das Produkt

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Wenden Sie sich an eine Fachkraft, sollten Sie Zweifel in Bezug auf die Arbeits­weise, die Sicherheit oder den Anschluss des Geräts haben.

• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von
einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant­wortet wurden, wenden Sie sich an unseren technischen Kundendienst oder
anderes Fachpersonal.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen anderer
Geräte, die mit dem Produkt verbunden sind.

c) Produkt

• Lassen Sie das Produkt und daran angeschlossene Geräte niemals unbeaufsich­tigt.

• In Fabriken und gewerblich genutzten Einrichtungen sind stets die von den Be­rufsgenossenschaften als Träger der gesetzlichen Unfallversicherung erlasse­nen Unfallverhütungsvorschriften für elektrische Anlagen und Betriebsmittel zu
beachten!

• Halten Sie alle im Lieferumfang enthaltenen Kleinteile von Kindern und Haustie­ren fern. Es besteht die Gefahr des Verschluckens!

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten
Raum in einen warmen Raum gebracht wurde. Das dabei entstandene Kondens­wasser könnte zu irreparablen Schäden am Produkt führen. Außerdem birgt das
Schaltnetzteil die Gefahr eines tödlichen elektrischen Schlags! Warten Sie, bis
das Gerät die Raumtemperatur erreicht hat, bevor Sie es anschließen und be­nutzen. Dies kann mehrere Stunden dauern.

• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine
mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit
oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen
Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten)
und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf
danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Trennen Sie das Produkt bei Nichtverwendung sowohl von der Netzsteckdose
als auch von sämtlichen daran angeschlossenen Verbrauchern.

• Das Produkt erzeugt im Betrieb Wärme. Sorgen Sie deshalb stets für eine ausrei­chende Belüftung und decken Sie das Produkt während des Betriebs nicht ab.

• Die Netzsteckdose, an die das Produkt angeschlossen wird, muss jederzeit leicht
zugänglich sein.

• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdo­se des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem
Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der
Spannung Ihres Stromversorgungsunternehmens übereinstimmt.

• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Ziehen Sie niemals am Kabel, um das Netzteil aus der Steckdose zu ziehen. Ver-

wenden Sie stattdessen stets die dafür vorgesehenen Griffächen am Netzstecker.

• Stellen Sie sicher, dass bei der Einrichtung des Produkts das Kabel nicht ge­quetscht, geknickt oder durch scharfe Kanten beschädigt wird.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen
hängen bleiben kann. Es besteht Verletzungsgefahr.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus
der Netzsteckdose.

• Berühren Sie unter keinen Umständen das Schaltnetzteil, wenn es sichtbare
Beschädigungen aufweist. Es besteht Lebensgefahr durch einen elektrischen
Schlag! Schalten Sie zuerst die Spannungsversorgung zur Netzsteckdose ab, an
die das Schaltnetzteil angeschlossen ist (schalten Sie die Sicherung und dann
den Fehlerstrom-Schutzschalter aus, um die Netzsteckdose von allen Phasen zu
trennen). Trennen Sie das Gerät erst dann von der Netzsteckdose. Sehen Sie
von einer weiteren Verwendung unbedingt ab.

Inbetriebnahme und Verwendung

Wichtige Hinweise

• Schließen Sie keine Verbraucher an, die mehr Spannung benötigen, als das Netzteil
ausgeben kann.

• Trennen Sie das Netzteil vor dem Anschließen und Trennen von Verbrauchern stets
von der Netzstromversorgung!

• Schalten Sie den Verbraucher stets aus, bevor Sie ihn an das Netzteil anschließen.

• Beachten Sie die auf dem anzuschließenden Verbraucher angegebene Betriebs-
spannung und Polarität! Eine inkorrekt eingestellte Spannung und falsche An­schlussbelegung kann sowohl am Verbraucher als auch am Produkt zu irreparablen
Schäden führen.

• Die Kontaktstifte dürfen nicht kurzgeschlossen werden.

1. Trennen Sie zunächst das Schaltnetzteil von der Netzsteckdose.

2. Sorgen Sie dafür, dass der Verbraucher, den Sie an das Netzteil anschließen möchten,
ausgeschaltet ist.

3. Wählen Sie nun die Spannung, die mit der Angabe auf Ihrem Verbraucher übereinstimmt,
indem Sie den Spannungswahlschalter auf der Rückseite des Netzteils in die erforderliche
Stellung bringen.

9V

12V

15V

18V

20V

24V

4. Wählen Sie dann einen der beiliegenden Stecker aus, der zu dem Spannungsversorgungs-

TIP

TIP

anschluss Ihres Verbrauchers passt.

- Informationen zu den Abmessungen nden Sie im Abschnitt „Technische Daten“.

5. Schließen Sie den Verbraucher an das Schaltnetzteil an.

- Bestimmen Sie dazu zunächst einmal die korrekte Polarität Ihres Verbrauchers und ver­binden Sie dann den zuvor ausgewählten Stecker wie in der Darstellung oben gezeigt mit
dem Netzteilkabel. Sorgen Sie dafür, dass der Stecker bis zum Anschlag eingesteckt ist.

- Schließen Sie jetzt das andere Ende des Steckers an den Netzanschluss Ihres Verbrau­chers an.

6. Schließen Sie nun das Netzteil an eine haushaltsübliche Netzsteckdose an.

- Die LED-Betriebsanzeige am Netzteil leuchtet daraufhin auf.

7. Schalten Sie zu guter Letzt den angeschlossenen Verbraucher ein.

• Schalten Sie den Verbraucher bei Nichtgebrauch wieder aus und trennen Sie das Schalt­netzteil von der Netzstromversorgung.

Wartung und Reinigung

• Das Produkt ist bis auf die gelegentliche Reinigung wartungsfrei. Im Inneren des Produkts

benden sich keine zu wartenden Teile.

• Trennen Sie das Produkt vor der Durchführung jeglicher Reinigungsarbeiten sowohl von
der Stromversorgung als auch von sämtlichen daran angeschlossenen Verbrauchern.

• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lö­sungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen
können.

• Zur Reinigung Sie des Produkts genügt ein trockenes, weiches und sauberes Tuch. Staub
können Sie mit einem langhaarigen, weichen und sauberen Pinsel leicht entfernen.

Modellkennung: SPS24-24W-N

Handelsregisternummer: HRB 3896

Hersteller:

Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum

Umweltschutz.

Technische Daten

Die Angaben zur Energieefzienz entsprechen den Ökodesign-Anforderungen, die in An­hang II der EG-Verordnung 2019/1782 aufgeführt sind.

Eingangsspannung ..................................... 100 – 240 V/AC

Eingangswechselstromfrequenz .................50 – 60 Hz

Eingangsstrom ............................................0,7 A

Ausgangsspannung .................................... 9,0/12,0/15,0/18,0/20,0/24,0 V/DC

Ausgangsstrom ........................................... 1,5 A (9,0, 12,0, 15,0 V/DC)

1,2 A (18,0, 20,0 V/DC)
1,0 A (24,0 V/DC)

Ausgangsleistung ....................................... 13,5 W (9,0 V/DC)/18,0 W (12,0 V/DC)/

22,5 W (15,0 V/DC)/21,6 W (18,0 V/DC)/
24,0 W (20,0/24,0 V/DC)

Durchschnittliche Efzienz im Betrieb ........ 85,57 %

Efzienz bei geringer Last (10 %) ...............83,03 %

Leistungsaufnahme bei Nulllast ..................0,08 W

Kabellänge ..................................................ca. 1,65 m

Schutzklasse .............................................. II

Betriebsbedingungen ..................................0 bis +35 °C, 10 – 95 % rF (nicht kondensierend)

Lagerbedingungen ......................................-10 bis +55 °C, 5 – 95 % rF (nicht kondensierend)

Niederspannungsstecker

(äußerer Ø x innerer Ø) .............................. Schwarzer Ring: 5,5 x 1,5 mm (Hohlstecker)

Roter Ring: 5,5 x 2,5 mm (Hohlstecker)
Orangefarbener Ring: 5,5 x 2,1 mm (Hohlstecker)
Gelber Ring: 4,0 x 1,7 mm (Hohlstecker)
Gelber Ring: 2,35 x 0,7 mm (Hohlstecker)
Blauer Ring: 3,5 x 1,4 mm (Hohlstecker)

Klinkenstecker: 3,5 mm

Dimensions (W x H x D) ............................. ca. 50,5 x 85,5 x 68,7 mm

Gewicht .......................................................ca. 170 g

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rech-

te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung

in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,
auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Copyright 2020 by Conrad Electronic SE. *2267124_v1_0620_02_jh_m_de_(1)

TIP

TIP

Operating Instructions

SPS24-24W-N Power Adapter

Item No. 2267124

Intended use

Operate the product with a household socket. Use the provided plugs to connect and supply
power to appliances with an operating voltage of 9, 12, 15, 18, 20, or 24 V/DC.

Use the voltage selection slider to select corresponding output voltages.
The product is protected against overload and short circuit.
It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in

bathrooms, must be avoided under all circumstances.
For safety and approval purposes, you must not rebuild and/or modify this product. If you use

the product for purposes other than those described above, the product may be damaged.

In addition, improper use can result in short circuits, res, electric shocks or other hazards.

Read the instructions carefully and store them in a safe place. Make this product available to
third parties only together with its operating instructions.

This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.

Delivery content

• Power adapter • 7x low-voltage plugs • Operating instructions

Up-to-date operating instructions

Download the latest operating instructions at www.conrad.com/downloads or
scan the QR code shown. Follow the instructions on the website.

Explanation of symbols

The symbol with the lightning in the triangle is used if there is a risk to your health,

e.g. due to an electric shock.

The symbol with the exclamation mark in the triangle is used to indicate important

information in these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and advice on operation.

Safety instructions

Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information on
proper handling in this manual, we assume no liability for any resulting personal
injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) General information

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This may become
dangerous playing material for children.

• Protect the appliance from extreme temperatures, direct sunlight, strong jolts,

high humidity, moisture, ammable gases, steam and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed
if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height
can damage the product.

• Consult an expert when in doubt about the operation, safety or connection of
the appliance.

• Maintenance, modications and repairs must only be completed by a technician
or an authorised repair centre.

• If you have questions which remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.

b) Connected devices

• Also observe the safety and operating instructions of any other devices which are
connected to the product.

c) Product

• Never leave the product and the connected device unattended during use.

• The accident prevention regulations of the association of commercial insurance
for electrical systems and equipment should be observed in commercial facilities!

• Keep all provided small parts away from children and pets; there is a risk of
swallowing.

• Never use the product immediately after it has been brought from a cold room into
a warm one. The condensation generated could destroy the product. The power
supply unit also involves danger to life by electric shock! Allow the device to reach
room temperature before connecting and using it. This may take several hours.

• Never pour any liquids over electrical devices or put objects lled with liquid
right next to the device. If liquid or an object enters the interior of the device

nevertheless, rst power down the respective socket (e.g. switch off circuit

breaker) and then pull the mains plug from the mains socket. Do not operate the
product anymore afterwards, but take it to a specialist workshop.

• Disconnect the product from the wall socket and the connected appliance when
not in use.

• The product generates heat during use. Ensure sufcient ventilation and do not
cover the product during use.

• The wall socket used for connecting the product must be easily accessible.

• Only connect the power adapter to a normal mains socket connected to the public
supply. Before plugging in the power adapter, check whether the voltage stated
on the power adapter complies with the voltage of your electricity supplier.

• Never connect or disconnect power adapters if your hands are wet.

• Never unplug the power adapter from the mains socket by pulling on the cable;
always use the grips on the plug.

• When setting up the product, make sure that the cable is not pinched, kinked or
damaged by sharp edges.

• Always lay the cables so that nobody can trip over or become entangled in them.
This poses a risk of injury.

• For safety reasons, disconnect the power adapter from the mains socket during
storms.

• If the power adapter is visibly damaged, do not touch it. Risk of fatal injury due
to electric shock! First turn off the power supply to the power outlet that the

power adapter is connected to (ip off the fuse and then turn off the residual

current operated circuit breaker to disconnect the power outlet at all phases).
Now unplug the device from the power outlet. Discontinue use of it immediately.

Operation

Important notes:

• Do not connect appliances that require more power than the power adapter can deliver.

• Before connecting and disconnecting appliances, disconnect the adapter from the
mains!

• Always turn off the appliance before connecting it to the adapter.

• Observe the operating voltage and polarity of the appliance to be connected!
Incorrect voltage and pin assignment can damage the adapter and appliance.

• Do not short-circuit the contacts.

1. Disconnect the power adapter from the mains.

2. Switch off the appliance you intend to use with the power adapter.

3. Select the voltage corresponding to your appliance by sliding the voltage selection slider on
the rear of the power adapter into the required position.

9V

12V

15V

18V

20V

24V

4. Select a provided plug that matches the power supply socket of your appliance.

- Refer to the ‘Technical data’ chapter for dimensions.

5. Connect the appliance to the power adapter.

- Determine the polarity requirements of your appliance, then connect the selected plug
to the power adapter cable according to the corresponding diagram shown above. Push
the plug all the way in.

- Connect the other end of the plug to the power supply jack of your appliance.

6. Connect the power adapter to a household wall socket.

- The LED power indicator on the adapter lights up.

7. Switch on the connected appliance to operate it.

• After use, switch off the appliance and unplug the power adapter from the wall socket.

Maintenance and cleaning

• Besides occasional cleaning, the device is maintenance-free. There are no user-serviceable
parts inside the product.

• Disconnect the product from the mains and any connected appliance before cleaning.

• Never use aggressive or abrasive cleaning agents, rubbing alcohol or other chemical
solvents, as those can damage the housing or even affect the operation of the product.

• To clean the product, a dry, soft and clean cloth is sufcient. You can easily remove dust
using a long-haired, soft and clean brush.

Disposal

Electronic devices are recyclable waste and must not be disposed of in the

household waste. At the end of its service life, dispose of the product in accordance
with applicable regulatory guidelines.

You thus fulll your statutory obligations and contribute to the protection of the

environment.

Technical data

The efciency data is in compliance with the ecodesign requirements set out in Annex II of

the EC regulation 2019/1782.

Input voltage ............................................... 100 – 240 V/AC

Input AC frequency ..................................... 50 – 60 Hz

Input current ............................................... 0.7 A

Output voltage ............................................ 9.0/12.0/15.0/18.0/20.0/24.0 V/DC

Output current ............................................. 1.5 A (9.0, 12.0, 15.0 V/DC)

Output power .............................................. 13.5 W (9.0 V/DC)/18.0 W (12.0 V/DC)/

Average active efciency ............................ 85.57 %

Efciency at low load (10 %) ...................... 83.03 %

No-load power consumption ....................... 0.08 W

Cable length ............................................... approx. 1.65 m

Protection class .......................................... II

Operating conditions ...................................0 to +35 °C, 10 – 95 % RH (non-condensing)

Storage conditions ...................................... -10 to +55 °C, 5 – 95 % RH (non-condensing)

Low-voltage plugs(external Ø x internal Ø) ....... Black ring: 5.5 x 1.5 mm (barrel)

Dimensions (W x H x D) ............................. approx. 50.5 x 85.5 x 68.7 mm

Weight ........................................................approx. 170 g

1.2 A (18.0, 20.0 V/DC)

1.0 A (24.0 V/DC)

22.5 W (15.0 V/DC)/21.6 W (18.0 V/DC)/

24.0 W (20.0/24.0 V/DC)

Red ring: 5.5 x 2.5 mm (barrel)
Orange ring: 5.5 x 2.1 mm (barrel)

Yellow ring: 4.0 x 1.7 mm (barrel)
Yellow ring: 2.35 x 0.7 mm (barrel)

Blue ring: 3.5 x 1.4 mm (barrel)
Jack plug: 3.5 mm

Model identier: SPS24-24W-N
Commercial registration number: HRB 3896

Manufacturer:

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights

including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data

processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication
represent the technical status at the time of printing.

Copyright 2020 by Conrad Electronic SE. *2267124_v1_0620_02_jh_m_en_(1)

Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau

Mode d’emploi

Adaptateur secteur SPS24-24W-N

N° de commande 2267124

Utilisation prévue

Faites fonctionner le produit avec une prise de courant domestique. Utilisez les prises fournies
pour connecter et alimenter des appareils ayant une tension de fonctionnement de 9, 12, 15,
18, 20 ou 24 V/CC.

Utilisez le curseur de sélection de la tension pour sélectionner les tensions de sortie correspondantes.
L’appareil est protégé contre les surcharges et les courts-circuits.
Il est uniquement destiné à une utilisation à l’intérieur. Ne l'utilisez pas à l’extérieur. Tout contact

avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.

Pour des raisons de sécurité et d’homologation, toute restructuration et/ou modication du
produit est interdite. Toute utilisation à des ns autres que celles décrites ci-dessus pourrait

endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques
tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les
instructions du mode d’emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la
disposition de tiers qu’avec son mode d’emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms
d’entreprises et appellations de produits sont des marques commerciales de leurs propriétaires
respectifs. Tous droits réservés.

Contenu de l’emballage

• Bloc d’alimentation • 7 prises basse tension • Mode d’emploi

Mode d’emploi actualisé

Téléchargez le mode d’emploi le plus récent sur www.conrad.com/downloads

ou scannez le code QR indiqué. Suivez les instructions gurant sur le site Web.

Explication des symboles

Le symbole avec l’éclair dans un triangle indique qu’il y a un risque pour votre santé,

par ex. en raison d’une décharge électrique.

Le symbole avec le point d’exclamation dans un triangle sert à indiquer les

informations importantes présentes dans ce mode d’emploi. Veuillez lire ces
informations attentivement.

Le symbole de la èche indique des informations spéciques et des conseils

spéciaux pour le fonctionnement.

Consignes de sécurité

Lisez attentivement le mode d’emploi et respectez en particulier les consignes
de sécurité. Nous déclinons toute responsabilité en cas de dommages
corporels ou matériels résultant du non-respect des consignes de sécurité et
des informations relatives à la manipulation correcte contenues dans ce
manuel. De tels cas entraînent l’annulation de la garantie.

a) Informations générales

• Cet appareil n’est pas un jouet. Il doit rester hors de portée des enfants et des
animaux domestiques.

• Ne laissez pas traîner le matériau d’emballage. Celui-ci peut se révéler
dangereux si des enfants le prennent pour un jouet.

• Gardez l'appareil à l’abri de températures extrêmes, de la lumière directe du

soleil, de secousses intenses, d’humidité élevée, d’eau, de gaz inammables, de

vapeurs et de solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de
l’utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne
peut plus être garanti si le produit :

- est visiblement endommagé,

- ne foncticonne plus correctement,

- a été stocké pendant une période prolongée dans des conditions défavorables ou

- a été transporté dans des conditions très rudes.

• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute,
même de faible hauteur, peuvent endommager le produit.

• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le
raccordement de l'appareil.

• L’entretien, les modications et les réparations doivent être effectués uniquement
par un technicien ou un centre de réparation agréé.

• Si vous avez des questions qui sont restées sans réponse après avoir lu toutes
les instructions d’utilisation, contactez notre service de support technique ou un
autre technicien spécialisé.

b) Appareils connectés

• Respectez également les informations concernant la sécurité et le mode d’emploi
pour les autres appareils connectés à ce produit.

c) Produit

• Durant l'utilisation, ne laissez jamais le produit et les appareils qui y sont
connectés sans surveillance.

• Les règles de prévention des accidents mises sur pied par l’association des
assurances commerciales pour les systèmes et équipements électriques doivent
être respectées dans les installations commerciales !

• Gardez toutes les petites pièces fournies hors de portée des enfants et des
animaux domestiques pour pallier le risque d’ingestion.

• N’utilisez jamais le produit lorsqu'il vient juste d’être transporté d'une pièce froide
vers une chaude. La condensation générée pourrait détruire le produit. Le bloc
d’alimentation peut également présenter un danger de mort par choc électrique !
Attendez que l'appareil ait atteint la température ambiante avant de le brancher
et de le faire fonctionner. Cela peut prendre plusieurs heures.

• Ne versez jamais de liquides sur des appareils électriques ou ne mettez jamais
d'objets remplis de liquide à côté de l'appareil. Si néanmoins du liquide ou un objet
pénètre à l'intérieur de l'appareil, veuillez tout d'abord couper l'électricité arrivant
dans la prise (par ex. en commutant le disjoncteur) et ensuite, débranchez la

che secteur de la prise électrique. Ne faites surtout pas fonctionner le produit

après, mais déposez-le dans un atelier technique spécialisé !

• Débranchez le produit de la prise murale et de l’appareil connecté lorsqu’il n’est
pas utilisé.

• Le produit génère de la chaleur quand il fonctionne. Veillez à une ventilation

sufsante et ne couvrez pas le produit pendant son utilisation.

• La prise murale utilisée pour le branchement du produit doit être facilement
accessible.

• Branchez seulement l'adaptateur secteur sur une prise électrique normale reliée
au réseau public. Avant de brancher l'adaptateur secteur (bloc d'alimentation),
contrôlez si la tension indiquée sur celui-ci est conforme à la tension de votre
fournisseur d'électricité.

• Ne branchez ou ne débranchez jamais d'adaptateur secteur si vos mains sont
humides.

• Évitez de débrancher l’adaptateur secteur de la prise en tirant le câble ;

servez-vous toujours des prises de la che.

• En installant le produit, assurez-vous que le câble ne soit ni pincé ni noué et qu’il
ne puisse pas être endommagé en passant sur des bords tranchants.

• Placez toujours les câbles de sorte que personne ne puisse trébucher ou se
coincer dedans. Ceci présente un risque de blessures.

• Pour des raisons de sécurité, débranchez l'adaptateur secteur de la prise
électrique durant un orage.

• Ne touchez pas l'adaptateur secteur s'il est visiblement endommagé. Il existe un
risque de blessures et un danger mortel par électrocution ! Tout d'abord, coupez
l'alimentation électrique de la prise de courant sur laquelle l'adaptateur secteur est
branché (couper le fusible et arrêter ensuite le disjoncteur à courant différentiel
résiduel pour déconnecter la prise de courant sur toutes les phases). Débranchez
maintenant l'appareil de la prise de courant. Cessez immédiatement de l’utiliser.

Fonctionnement

Remarques importantes :

• Ne branchez pas d’appareils qui nécessitent plus de puissance que ce que
l’adaptateur électrique peut fournir.

• Avant de brancher et de débrancher les appareils, débranchez l’adaptateur du
secteur !

• Éteignez toujours l’appareil avant de le brancher à l’adaptateur.

• Respectez la tension de fonctionnement et la polarité de l’appareil à raccorder !
Une tension et une affectation des broches incorrectes peuvent endommager
l’adaptateur et l’appareil.

• Ne court-circuitez pas les contacts.

1. Débranchez l'adaptateur du secteur.

2. Éteignez l’appareil que vous comptez utiliser avec l’adaptateur électrique.

3. Sélectionnez la tension correspondant à votre appareil en faisant glisser le curseur de
sélection de la tension à l’arrière de l’adaptateur électrique dans la position requise.

9V

12V

15V

18V

20V

24V

4. Choisissez une che fournie qui correspond à la prise d’alimentation électrique de votre
appareil.

- Voir le chapitre « Données techniques » pour les dimensions.

5. Branchez l’appareil à l’adaptateur électrique.

TIP

TIP

- Déterminez les exigences de polarité de votre appareil, puis connectez la che
sélectionnée au câble de l’adaptateur électrique selon le schéma correspondant indiqué

ci-dessus. Poussez la che jusqu’au bout.

- Branchez l’autre extrémité de la che à la prise d’alimentation de l’appareil.

6. Branchez l’adaptateur électrique sur une prise murale de la maison.

- Le témoin d’alimentation LED de l’adaptateur s’allume.

7. Allumez l’appareil connecté pour le faire fonctionner.

• Après utilisation, éteignez l’appareil et débranchez l’adaptateur secteur de la prise murale.

Entretien et nettoyage

• Le produit ne nécessite aucune maintenance, mais seulement un nettoyage occasionnel.
Il n'y a aucune pièce à l'intérieur du produit qui nécessite une maintenance de l'utilisateur.

• Avant chaque nettoyage, débranchez le produit du secteur et de tout appareil raccordé.

• N'utilisez jamais de produits de nettoyage agressifs ou abrasifs, d'alcool à friction ou
d'autres solvants chimiques, car ceux-ci peuvent endommager le boîtier ou même affecter
le fonctionnement du produit.

• Pour nettoyer le produit, un chiffon sec, doux et propre est sufsant. Vous pouvez facilement
enlever la poussière en utilisant une brosse douce et propre pourvue de longs poils.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas

être éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil

conformément aux dispositions légales en vigueur.

Ainsi, vous respectez les ordonnances légales et contribuez à la protection de

l’environnement.

Caractéristiques techniques

Les données relatives à l’efcacité sont conformes aux exigences d’écoconception dénies

à l'annexe II du règlement CE n° 2019/1782.

Tension d’entrée ......................................... 100 – 240 V/CA

Fréquence du CA d’entrée ..........................50 – 60 Hz

Courant d’entrée ......................................... 0,7 A

Tension de sortie ........................................ 9,0/12,0/15,0/18,0/20,0/24,0 V/CC

Courant de sortie ........................................ 1,5 A (9,0, 12,0, 15,0 V/CC)

Puissance de sortie .................................... 13,5 W (9,0 V/CC)/18,0 W (12,0 V/CC)/

Rendement moyen en mode actif ...............85,57 %

Rendement à faible charge (10 %) ............. 83,03 %

Consommation électrique hors charge ....... 0,08 W

Longueur du câble ...................................... env. 1,65 m

Classe de protection ................................... II

Conditions de fonctionnement .................... 0 à 35 °C, 10 – 95 % HR (sans condensation)

Conditions de stockage .............................. -10 à +55 °C, 5 – 95 % HR (sans condensation)

Fiches basse tension

(Ø extérieur x Ø intérieur) ........................... Anneau noir : 5,5 x 1,5 mm (che coaxiale)

Dimensions (l x h x p) ................................. env. 50,5 x 85,5 x 68,7 mm

Poids ...........................................................env. 170 g

1,2 A (18,0, 20,0 V/CC)
1,0 A (24,0 V/CC)

22,5 W (15,0 V/CC)/21,6 W (18,0 V/CC)/
24,0 W (20,0/24,0 V/CC)

Anneau rouge : 5,5 x 2,5 mm (che coaxiale)
Anneau orange : 5,5 x 2,1 mm (che coaxiale)
Anneau jaune : 4,0 x 1,7 mm (che coaxiale)
Anneau jaune : 2,35 x 0,7 mm (che

coaxiale)
Anneau bleu : 3,5 x 1,4 mm (che coaxiale)
Prise : 3,5 mm

Référence du modèle : SPS24-24W-N

Numéro d'enregistrement au registre
du commerce :

Fabricant :

HRB 3896

Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau - Allemagne

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne
(www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex.

photocopie, microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation

préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique
au moment de l'impression.

Copyright 2020 by Conrad Electronic SE. *2267124_v1_0620_02_jh_m_fr_(1)

Gebruiksaanwijzing

SPS24-24W-N Stroomadapter

Bestelnr. 2267124

Beoogd gebruik

Gebruik dit product met een huishoudelijk stopcontact. Gebruik de meegeleverde stekkers om
apparatuur met een bedrijfsspanning van 9, 12, 15, 18, 20 of 24 V/DC aan te sluiten en van
stroom te voorzien.

Gebruik de schuifschakelaar voor spanningsselectie om de corresponderende uitgangsspanning
te selecteren.

Het product is beveiligd tegen overbelasting en kortsluiting.
Dit product is alleen bedoeld voor gebruik binnenshuis. Gebruik het niet buitenshuis. Contact

met vocht, bijv. in de badkamer, moet absoluut worden vermeden.
Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Als het

product voor andere doeleinden wordt gebruikt dan hierboven beschreven, kan het worden
beschadigd. Bovendien kan onjuist gebruik resulteren in kortsluiting, brand, elektrische
schokken of andere gevaren. Lees de gebruiksaanwijzing goed door en bewaar deze op een
veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden
doorgegeven.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften. Alle bedrijfs- en
productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Leveringsomvang

• Stroomadapter • 7x laagspanningsstekkers • Gebruiksaanwijzing

Meest recente gebruiksaanwijzing

Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads
of scan de afgebeelde QR-code. Volg de aanwijzingen op de website op.

Verklaring van de tekens

Het symbool met een bliksemschicht in een driehoek wijst op een risico voor uw

gezondheid, bijv. door een elektrische schok.

Dit symbool met het uitroepteken in een driehoek wordt gebruikt om belangrijke

informatie in deze gebruiksaanwijzing te onderstrepen. Lees deze informatie altijd
aandachtig door.

Het pijl-symbool duidt op speciale informatie en advies voor het gebruik.

Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de
veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de
aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet
worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit
resulterend persoonlijk letsel of materiële schade. In dergelijke gevallen
vervalt de aansprakelijkheid/garantie.

a) Algemene informatie

• Dit apparaat is geen speelgoed. Houd het buiten het bereik van kinderen en
huisdieren.

• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen
gevaarlijk speelgoed worden.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke
schokken, hoge vochtigheid, vocht, brandbare gassen, stoom en oplosmiddelen.

• Stel het product niet aan mechanische spanning bloot.

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf
en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan
niet langer worden gegarandeerd als het product:

- zichtbaar is beschadigd,

- niet meer naar behoren werkt,

- gedurende een langere periode onder slechte omstandigheden is opgeslagen of

- onderhevig is geweest aan ernstige transportbelasting.

• Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe
hoogte kunnen het product beschadigen.

• Raadpleeg een expert als u vragen hebt over gebruik, veiligheid of aansluiting
van het apparaat.

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door
een technicus of een daartoe bevoegd servicecentrum.

• Als u nog vragen heeft die niet door deze gebruiksaanwijzing worden
beantwoord, kunt u contact opnemen met onze technische dienst of ander
technisch personeel.

b) Aangesloten apparaten

• Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op
het product zijn aangesloten in acht.

c) Product

• Laat het product en het erop aangesloten apparaat nooit zonder toezicht als het
gebruikt wordt.

• De ongevallenpreventievoorschriften van de Association of Commercial
Insurance voor elektrische systemen en apparatuur moeten altijd worden
nageleefd in commerciële faciliteiten!

• Houd alle meegeleverde kleine onderdelen uit de buurt van kinderen en
huisdieren; er bestaat een risico op inslikken.

• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte
is overgebracht. De condensatie die zich dan vormt, kan het product permanent
beschadigen. De voedingseenheid brengt ook levensgevaar door elektrische
schokken met zich mee! Laat het product op kamertemperatuur komen voordat u
het aansluit en gebruikt. Dit kan enkele uren duren.

• Giet nooit een vloeistof op een elektrisch apparaat of plaats geen voorwerp
gevuld met een vloeistof naast het apparaat. Als er per ongeluk een vloeistof
of voorwerp het apparaat binnendringt, ontkoppel dan eerst de respectievelijke
aansluiting (bijv. schakel de stroomonderbreker uit) en trek vervolgens de stekker
uit het stopcontact. Gebruik het apparaat vervolgens niet langer en breng het
naar een bevoegd servicecentrum.

• Koppel het product los van het stopcontact en het aangesloten apparaat wanneer
niet in gebruik.

• Het product genereert warmte tijdens gebruik. Zorg voor voldoende ventilatie en
dek het product tijdens gebruik nooit af.

• Het stopcontact voor de aansluiting van het product moet eenvoudig zijn te
bereiken zijn.

• Sluit de netadapter aan op een normaal stopcontact van het openbare
elektriciteitsnet. Controleer voordat u de netvoedingsadapter in het
stopcontact steekt of het erop vermelde voltage overeenstemt met die van uw
elektriciteitsleverancier.

• Raak de netvoedingsadapter nooit aan met natte handen.

• Koppel de stroomadapter nooit los van het stopcontact door aan de kabel te
trekken; gebruik altijd de grepen op de stekker.

• Zorg er tijdens het plaatsen van het product voor dat de kabel niet bekneld raakt,
verbogen wordt of door scherpe randen beschadigd wordt.

• Leg kabels altijd zo dat niemand erover kan struikelen of erin verstrikt kan raken.
Er bestaat risico op verwondingen.

• Trek bij onweer voor de veiligheid de stekker van de netvoedingsadapter uit het
stopcontact.

• Raak de netadapter niet aan als schade wordt waargenomen. Er bestaat risico
op de dood door een elektrische schok! Ontkoppel eerst de voeding van het
stopcontact waarop de netadapter is aangesloten (schakel eerst de zekering
en vervolgens de differentieelschakelaar uit om het stopcontact op alle fasen te
ontkoppelen). Haal vervolgens de stekker van het apparaat uit het stopcontact.
Stop het onmiddellijk te gebruiken.

Bediening

Belangrijke opmerkingen:

• Sluit geen apparaten aan die meer vermogen vereisen dan wat de stroomadapter
kan leveren.

• Trek de adapter uit het stopcontact voordat u apparatuur aansluit of loskoppelt!

• Schakel het apparaat altijd uit voordat u deze aansluit op de adapter.

• Let op de bedrijfsspanning en polariteit van het aan te sluiten apparaat! Incorrecte
spanning en pintoewijzing kunnen de adapter en het apparaat beschadigen.

• Zorg ervoor de contacten niet kort te sluiten.

1. Trek de stroomadapter uit het stopcontact.

2. Schakel het apparaat uit dat u gaat gebruiken met de stroomadapter.

3. Selecteer de juiste spanning voor uw apparaat door de spanningsschakelaar op de
achterzijde van de stroomadapter naar de corresponderende stand te schuiven.

9V

12V

15V

18V

20V

24V

4. Selecteer een meegeleverde stekker die overeenkomt met de voedingsingang van uw
apparaat.

- Zie paragraaf ‘Technische gegevens’ voor afmetingen.

5. Sluit het apparaat aan op de stroomadapter.

TIP

TIP

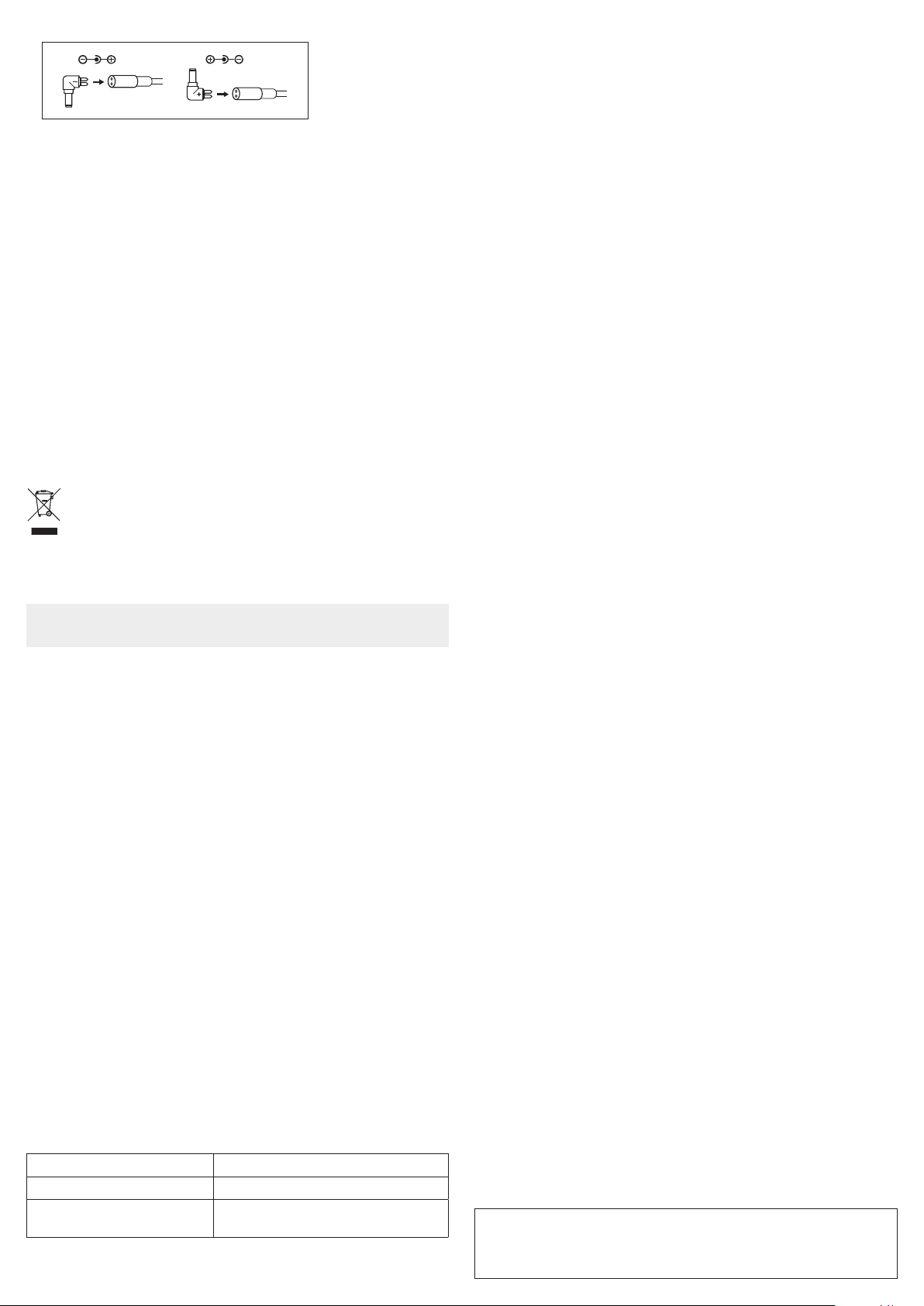

- Bepaal de polariteitsvereisten van uw apparaat en steek de gekozen stekker vervolgens
in de kabel van de stroomadapter volgens het corresponderende diagram hierboven
weergegeven. Druk de stekker er volledig in.

- Sluit het andere uiteinde van de stekker aan op de voedingsingang van uw apparaat.

6. Steek de stroomadapter in een huishoudelijk stopcontact.

- De LED-stroomindicator op de stroomadapter zal oplichten.

7. Schakel het aangesloten apparaat in om deze te gebruiken.

• Schakel het apparaat na gebruik uit en koppel de stroomadapter los van het stopcontact.

Onderhoud en reiniging

• Afgezien van af en toe schoonmaken is het product onderhoudsvrij. Het product bevat aan
de binnenkant geen onderdelen die de gebruiker kan repareren.

• Koppel het product los van het stopcontact en enigerlei aangesloten apparaat vóór elke
reiniging.

• Gebruik nooit agressieve of schurende schoonmaakmiddelen, schoonmaakalcohol of
andere chemische middelen omdat deze de behuizing kunnen beschadigen en zelfs de
werking van het product negatief kunnen beïnvloeden.

• Schoonmaken met een droge, zachte en schone doek is voldoende. Stof kan gemakkelijk
verwijderd worden met behulp van een langharig, zacht en schoon kwastje.

Verwijdering

Elektronische apparaten zijn recyclebaar afval en horen niet bij het huisvuil. Als het

product niet meer werkt moet u het volgens de geldende wettelijke bepalingen voor
afvalverwerking afvoeren.

Op deze wijze voldoet u aan uw wettelijke verplichtingen en draagt u bij aan de

bescherming van het milieu.

Technische gegevens

De efciëntiegegevens zijn in overeenstemming met de vereisten inzake ecologisch

ontwerp in Bijlage II van de EC-richtlijn 2019/1782.

Ingangsspanning ........................................ 100 – 240 V/AC

Voedingsfrequentie .....................................50 – 60 Hz

Ingangsstroom ............................................ 0,7 A

Uitgangsspanning ....................................... 9,0/12,0/15,0/18,0/20,0/24,0 V/DC

Uitgangsstroom .......................................... 1,5 A (9,0, 12,0, 15,0 V/DC)

Uitgangsvermogen ..................................... 13,5 W (9,0 V/DC)/18,0 W (12,0 V/DC)/

Gemiddelde actieve efciëntie ....................85,57 %

Efciëntie bij lage belasting (10 %) .............83,03 %

Energieverbruik in niet-belaste toestand .... 0,08 W

Kabellengte .................................................ong. 1,65 m

Beschermingsniveau .................................. II

Bedrijfsomstandigheden ............................. 0 tot 35 °C, 10 – 95% RV (niet condenserend)

Opslagcondities .......................................... -10 tot +55 °C, 5 – 95% RV (niet condenserend)

Laagspanningsstekkers

(externe Ø x interne Ø) ............................... Zwarte ring: 5,5 x 1,5 mm (barrel)

Dimensions (B x H x D) .............................. ong. 50,5 x 85,5 x 68,7 mm

Gewicht .......................................................ong. 170 g

1,2 A (18,0, 20,0 V/DC)
1,0 A (24,0 V/DC)

22,5 W (15,0 V/DC)/21,6 W (18,0 V/DC)/
24,0 W (20,0/24,0 V/DC)

Rode ring: 5,5 x 2,5 mm (barrel)
Oranje ring: 5,5 x 2,1 mm (barrel)
Gele ring: 4,0 x 1,7 mm (barrel)
Gele ring: 2,35 x 0,7 mm (barrel)
Blauwe ring: 3,5 x 1,4 mm (barrel)
Klinkstekker: 3,5 mm

Modelaanduiding: SPS24-24W-N

Handelsregistratienummer: HRB 3896

Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau

Fabrikant:

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten,

vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of

de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever.
Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.

Copyright 2020 by Conrad Electronic SE. *2267124_v1_0620_02_jh_m_nl_(1)
