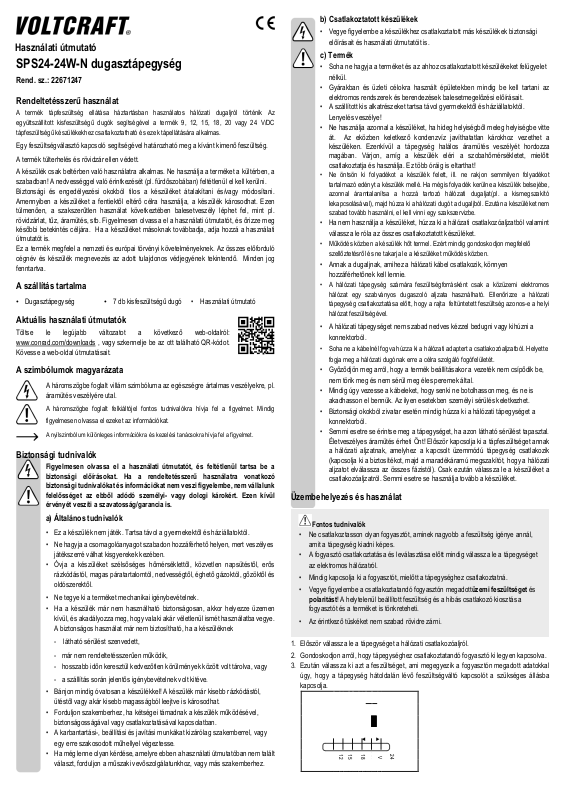

Használati útmutató
SPS24-24W-N dugasztápegység
Rend. sz.: 22671247
Rendeltetésszerű használat
A termék tápfeszültség ellátása háztartásban használatos hálózati dugaljról történik Az együttszállított kisfeszültségű dugók segítségével a termék 9, 12, 15, 18, 20 vagy 24 V/DC tápfeszültségű készülékekhez csatlakoztatható és ezek tápellátására alkalmas.
Egy feszültségválasztó kapcsoló segítségével határozható meg a kívánt kimenő feszültség.
A termék túlterhelés és rövidzár ellen védett.
A készülék csak beltérben való használatra alkalmas. Ne használja a terméket a kültérben, a szabadban! A nedvességgel való érintkezését (pl. fürdőszobában) feltétlenül el kell kerülni. Biztonsági és engedélyezési okokból tilos a készüléket átalakítani és/vagy módosítani. Amennyiben a készüléket a fentiektől eltérő célra használja, a készülék károsodhat. Ezen túlmenően, a szakszerűtlen használat következtében balesetveszély léphet fel, mint pl. rövidzárlat, tűz, áramütés, stb. Figyelmesen olvassa el a használati útmutatót, és őrizze meg későbbi betekintés céljára. Ha a készüléket másoknak továbbadja, adja hozzá a használati útmutatót is.
Ez a termék megfelel a nemzeti és európai törvényi követelményeknek. Az összes előforduló cégnév és készülék megnevezés az adott tulajdonos védjegyének tekintendő. Minden jog fenntartva.
A szállítás tartalma
• Dugasztápegység |
• 7 db kisfeszültségű dugó • Használati útmutató |
Aktuális használati útmutatók
Töltse le legújabb változatot a következő web-oldalról: www.conrad.com/downloads , vagy szkennelje be az ott található QR-kódot. Kövesse a web-oldal útmutatásait.
A szimbólumok magyarázata
A háromszögbe foglalt villám szimbóluma az egészségre ártalmas veszélyekre, pl. áramütés veszélyére utal.
A háromszögbe foglalt felkiáltójel fontos tudnivalókra hívja fel a figyelmet. Mindig
figyelmesen olvassa el ezeket az információkat.
A nyílszimbólum különleges információkra és kezelési tanácsokra hívja fel a figyelmet.
Biztonsági tudnivalók
Figyelmesen olvassa el a használati útmutatót, és feltétlenül tartsa be a biztonsági előírásokat. Ha a rendeltetésszerű használatra vonatkozó biztonsági tudnivalókat és információkat nem veszi figyelembe, nem vállalunk felelősséget az ebből adódó személyivagy dologi károkért. Ezen kívül érvényét veszíti a szavatosság/garancia is.
a) Általános tudnivalók
•Ez a készülék nem játék. Tartsa távol a gyermekektől és háziállatoktól.
•Ne hagyja a csomagolóanyagot szabadon hozzáférhető helyen, mert veszélyes játékszerré válhat kisgyerekek kezében.
•Óvja a készüléket szélsőséges hőmérséklettől, közvetlen napsütéstől, erős rázkódástól, magas páratartalomtól, nedvességtől, éghető gázoktól, gőzöktől és oldószerektől.
•Ne tegye ki a terméket mechanikai igénybevételnek.
•Ha a készülék már nem használható biztonságosan, akkor helyezze üzemen kívül, és akadályozza meg, hogy valaki akár véletlenül ismét használatba vegye. A biztonságos használat már nem biztosítható, ha a készüléknek
-látható sérülést szenvedett,
-már nem rendeltetésszerűen működik,
-hosszabb időn keresztül kedvezőtlen körülmények között volt tárolva, vagy
-a szállítás során jelentős igénybevételnek volt kitéve.
•Bánjon mindig óvatosan a készülékkel! A készülék már kisebb rázkódástól, ütéstől vagy akár kisebb magasságból leejtve is károsodhat.
•Forduljon szakemberhez, ha kétségei támadnak a készülék működésével, biztonságosságával vagy csatlakoztatásával kapcsolatban.
•A karbantartási-, beállítási és javítási munkákat kizárólag szakemberrel, vagy egy erre szakosodott műhellyel végeztesse.
•Ha még lenne olyan kérdése, amelyre ebben a használati útmutatóban nem talált választ, forduljon a műszaki vevőszolgálatunkhoz, vagy más szakemberhez.
b) Csatlakoztatott készülékek
•Vegye figyelembe a készülékhez csatlakoztatott más készülékek biztonsági előírásait és használati útmutatóit is.
c) Termék
•Soha ne hagyja a terméket és az ahhoz csatlakoztatott készülékeket felügyelet nélkül.
•Gyárakban és üzleti célokra használt épületekben mindig be kell tartani az elektromos rendszerek és berendezések balesetmegelőzési előírásait.
•A szállított kis alkatrészeket tartsa távol gyermekektől és háziállatoktól. Lenyelés veszélye!
•Ne használja azonnal a készüléket, ha hideg helyiségből meleg helyiségbe vitte át. Az eközben keletkező kondenzvíz javíthatatlan károkhoz vezethet a készüléken. Ezenkívül a tápegység halálos áramütés veszélyét hordozza magában. Várjon, amíg a készülék eléri a szobahőmérsékletet, mielőtt csatlakoztatja és használja. Ez több óráig is eltarthat!
•Ne öntsön ki folyadékot a készülék felett, ill. ne rakjon semmilyen folyadékot tartalmazó edényt a készülék mellé. Ha mégis folyadék kerülne a készülék belsejébe, azonnal áramtalanítsa a hozzá tartozó hálózati dugaljat(pl. a kismegszakító lekapcsolásával), majd húzza ki a hálózati dugót a dugaljból. Ezután a készüléket nem szabad tovább használni, el kell vinni egy szakszervizbe.
•Ha nem használja a készüléket, húzza ki a hálózati csatlakozóaljzatból valamint válassza le róla az összes csatlakoztatott készüléket.
•Működés közben a készülék hőt termel. Ezért mindig gondoskodjon megfelelő szellőztetésről és ne takarja le a készüléket működés közben.
•Annak a dugaljnak, amihez a hálózati kábel csatlakozik, könnyen hozzáférhetőnek kell lennie.
•A hálózati tápegység számára feszültségforrásként csak a közüzemi elektromos hálózat egy szabványos dugaszoló aljzata használható. Ellenőrizze a hálózati tápegység csatlakoztatása előtt, hogy a rajta feltüntetett feszültség azonos-e a helyi hálózat feszültségével.
•A hálózati tápegységet nem szabad nedves kézzel bedugni vagy kihúzni a konnektorból.
•Soha ne a kábelnél fogva húzza ki a hálózati adaptert a csatlakozóaljzatból. Helyette fogja meg a hálózati dugónak erre a célra szolgáló fogófelületét.
•Győződjön meg arról, hogy a termék beállításakor a vezeték nem csípődik be, nem törik meg és nem sérül meg éles peremek által.
•Mindig úgy vezesse a kábeleket, hogy senki ne botolhasson meg, és ne is akadhasson el bennük. Az ilyen esetekben személyi sérülés keletkezhet.
•Biztonsági okokból zivatar esetén mindig húzza ki a hálózati tápegységet a konnektorból.
•Semmi esetre se érintse meg a tápegységet, ha azon látható sérülést tapasztal. Életveszélyes áramütés érheti Önt! Először kapcsolja ki a tápfeszültséget annak a hálózati aljzatnak, amelyhez a kapcsolt üzemmódú tápegység csatlakozik (kapcsolja ki a biztosítékot, majd a maradékáramú megszakítót, hogy a hálózati aljzatot elválassza az összes fázistól). Csak ezután válassza le a készüléket a csatlakozóaljzatról. Semmi esetre se használja tovább a készüléket.
Üzembehelyezés és használat
Fontos tudnivalók
•Ne csatlakoztasson olyan fogyasztót, aminek nagyobb a feszültség igénye annál, amit a tápegység kiadni képes.
•A fogyasztó csatlakoztatása és leválasztása előtt mindig válassza le a tápegységet az elektromos hálózatról.
•Mindig kapcsolja ki a fogyasztót, mielőtt a tápegységhez csatlakoztatná.
•Vegye figyelembe a csatlakoztatandó fogyasztón megadottüzemi feszültséget és polaritást! A helytelenül beállított feszültség és a hibás csatlakozó kiosztás a fogyasztót és a terméket is tönkreteheti.
•Az érintkező tüskéket nem szabad rövidre zárni.
1.Először válassza le a tápegységet a hálózati csatlakozóaljról.
2.Gondoskodjon arról, hogy tápegységhez csatlakoztatandó fogyasztó ki legyen kapcsolva.
3.Ezután válassza ki azt a feszültséget, ami megegyezik a fogyasztón megadott adatokkal úgy, hogy a tápegység hátoldalán lévő feszültségváltó kapcsolót a szükséges állásba kapcsolja.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
<![if ! IE]> <![endif]>12 |
<![if ! IE]> <![endif]>15 |
<![if ! IE]> <![endif]>18 |
|
|
<![if ! IE]> <![endif]>V |
<![if ! IE]> <![endif]>24 |
|||
|
|
|
|
|
|
|
|
|
|
4.Válasszon ki a mellékelt dugókból egyet, ami a fogyasztó tápellátó csatlakozójához való.
5.-Erről információkat a „Műszaki adatok” fejezetben talál.
6. Csatlakoztassa a fogyasztót a dugasztápegységhez.
TIP
TIP
Modell jelölés: |
SPS24-24W-N |
|
|
Kereskedelmi regiszter száma: |
HRB 3896 |
|
|
|
Conrad Electronic SE, Klaus-Conrad-Str. 1, |
Gyártó: |
|
|
D-92240 Hirschau |
|
|
-Ehhez határozza először meg a fogyasztó helyes polaritását és csatlakoztassa ezután a korábban kiválasztott dugót a fenti ábra szerint
a tápegység vezetékéhez. Gondoskodjon arról, hogy a dugó ütközésig be legyen dugva.
-Ezután a dugó másik végét dugja be a fogyasztó hálózati csatlakozójába.
6.Csatlakoztassa a tápegységet egy háztartási dugaszoló aljzathoz. - Erre fel a LED-es működésjelző világítani kezd a tápegységen.
7.Végül kapcsolja be a csatlakoztatott fogyasztót.
•Ha nem használja a fogyasztót, kapcsolja azt ismét ki, és válassza le a tápegységet az elektromos hálózatról.
Karbantartás és tisztítás
•A készülék az alkalmankénti tisztításon kívül nem igényel karbantartást. A készülék belsejében nincsenek a felhasználó által karbantartandó alkatrészek.
•Bármilyen tisztítási munkálat előtt válassza le a terméket az elektromos hálózatról valamint az összes hozzá csatlakoztatott fogyasztóról is.
•Ne használjon agresszív tisztíszereket, alkoholt vagy más kémiai oldószereket, mert ezek károsítják a házat és a termék hibás műköédéséhez vezethetnek.
•A készülék tisztításához elég egy száraz, puha és tiszta ruha. A port egy hosszúszőrű, uha és tiszta ecsettel könnyen eltávolíthatja.
Hulladékkezelés
Az elektromos készülékek értékes alapanyagok, így nem valók a háztartási hulladékba. készülék élettartama végén gondoskodni kell az érvényes törvényi szabályozásnak megfelelő hulladékkezeléséről. Ezzel eleget tesz törvényi kötelezettségének, és hozzájárul a környezet védelméhez.
Műszaki adatok
Az energiahatékonyságra vonatkozó információk megfelelnek a 2019/1782 / EK rendelet II. mellékletében felsorolt környezetbarát tervezési követelményeknek.
Bemeneti feszültség................................... |
100 - 240 V/AC |
|
Bemeneti váltóáram frekvencia............... |
50 – 60 Hz |
|
Bemeneti áram.......................................... |
0,7 A |
|
Kimeneti feszültség.................................... |
9,0/12,0/15,0/18,0/20,0/24,0 V/DC |
|
Kimeneti áram............................................ |
1,5 A (9,0, 12,0, 15,0 V/DC) |
|
|
1,2 A (18,0, 20,0 V/DC) |
|
|
1,0 A (24,0 V/DC) |
|
Kimeneti teljesítmény................................ |
13,5 W (9,0 V/DC)/18,0 W (12,0 V/DC)/ |
|
|
22,5 W (15,0 V/DC)/21,6 W (18,0 V/DC)/ |
|
|
24,0 W (20,0/24,0 V/DC) |
|
Átlagos üzemi hatékonyság.................... |
85,57 % |
|
Hatékonyság csekély (10 %) terhelés |
|
|
mellett... |
83,03 % |
|
Teljesítményfelvétel nullteljesítmény |
|
|
mellett... |
0,08 W |
|
Kábelhossz.............................................. |
kb. 1,65 m |
|
Védelmi osztály......................................... |
II |
|
|
0°C - +35°C, 10 – 95 % rel. nedvesség (nem |
|
Üzemelési feltételek.................... |
kondenzálódó) |
|
Tárolási feltételek..................................... |
-10 ... +55 °C, 5 – 95 % rF (nem kondenzálódó) |
|
Kisfeszültségű dugó |
|
|
(külső Ø x belső Ø)............................... |
Fekete gyűrű: |
5,5 x 1,5 mm (üreges dugó) |
|
Piros gyűrű: |
5,5 x 2,5 mm (üreges dugó) |
|
Narancs gyűrű: |
5,5 x 2,1 mm (üreges dugó) |
|
Citromsárga gyűrű: |
4,0 x 1,7 mm (üreges dugó) |
|
Citromsárga gyűrű: |
2,35 x 0,7 mm (üreges dugó) |
|
Kék gyűrű: |
3,5 x 1,4 mm (üreges dugó) |
|
Jack dugó: |
3,5 mm |
Méret (Sz x Ma x Mé)............................. |
kb. 50,5 x 85,5 x 68,7 mm |
|
Súly.......................................................... |
kb. 170 g |
|
Ez a Conrad Electronic SE kiadványa, Klaus Conrad Str. 1, D-92240 Hirschau (www.conrad.com). Minden jog fenntartva, a fordítás jogát is beleértve. Mindenfajta sokszorosítás, pl. fénymásolással, mikrofilmmel, vagy elektronikus adatfeldolgozó eszközzel való terjesztés a kiadó írásbeli engedélyéhez van kötve. Az utánnyomás,
még kivonatosan is, tilos. A jelen kiadvány megfelel a nyomtatás idején érvényes műszaki fejlettségi szintnek. Copyright 2020 by Conrad Electronic SE. *2267124_v1_0620_02_jh_m_de_(1)
