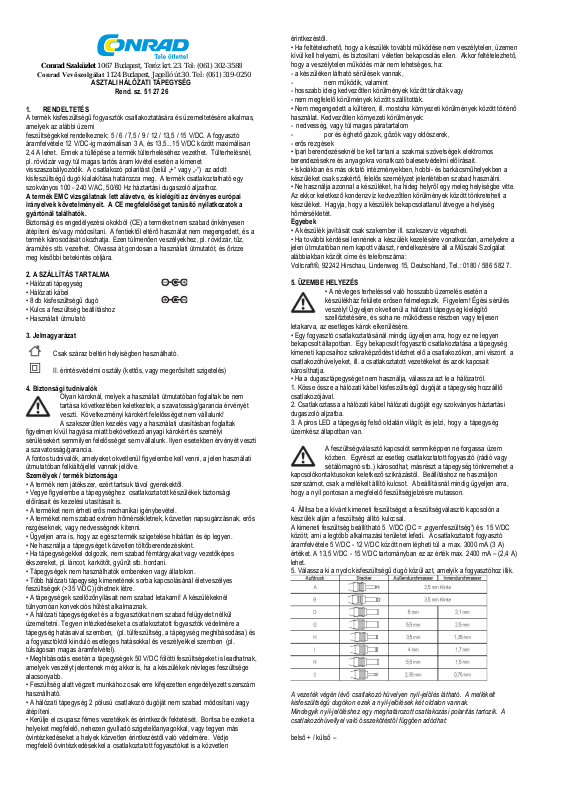

VOLTCRAFT SPS15-36W Operating Instructions [hu]

Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: [phone]

Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: [phone]

ASZTALI HÁLÓZATI TÁPEGYSÉG

Rend. sz. 51 27 26

1. RENDELTETÉS

A termék kisfeszültségű fogyasztók csatlakoztatására és üzemeltetésére alkalmas,
amelyek az alábbi üzemi
feszültségekkel rendelkeznek: 5 / 6 / 7,5 / 9 / 12 / 13,5 / 15 V/DC. A fogyasztó
áramfelvétele 12 V/DC-ig maximálisan 3 A, és 13,5...15 V/DC között maximálisan
2,4 A lehet. Ennek a túllépése a termék túlterheléséhez vezethet. Túlterhelésnél,
pl. rövidzár vagy túl magas tartós áram kivétel esetén a kimenet

visszaszabályozódik. A csatlakozó polaritást (belül „+“ vagy „-“) az adott
kisfeszültségű dugó kialakítása határozza meg. A termék csatlakoztatható egy

szokványos 100 - 240 V/AC, 50/60 Hz háztartási dugaszoló aljzathoz.

A termék EMC vizsgálatnak lett alávetve, és kielégíti az érvényes európai

irányelvek követelményeit. A CE megfelelőséget tanúsító nyilatkozatok a

gyártónál találhatók.

Biztonsági és engedélyezési okokból (CE) a terméket nem szabad önkényesen

átépíteni és/vagy módosítani. A fentiektől eltérő használat nem megengedett, és a
termék károsodását okozhatja. Ezen túlmenően veszélyekhez, pl. rövidzár, tűz,
áramütés stb. vezethet. Olvassa át gondosan a használati útmutatót, és őrizze
meg későbbi betekintés céljára.

2. A SZÁLLÍTÁS TARTALMA

• Hálózati tápegység

• Hálózati kábel

• 8 db kisfeszültségű dugó

• Kulcs a feszültség beállításhoz

• Használati útmutató

3. Jelmagyarázat

Csak száraz beltéri helyiségben használható.

II. érintésvédelmi osztály (kettős, vagy megerősített szigetelés)

4. Biztonsági tudnivalók

Olyan károknál, melyek a használati útmutatóban foglaltak be nem
tartása következtében keletkeztek, a szavatosság/garancia érvényét

veszti. Következményi károkért felelősséget nem vállalunk!

A szakszerűtlen kezelés vagy a használati utasításban foglaltak
figyelmen kívül hagyása miatt bekövetkező anyagi károkért és személyi
sérülésekért semmilyen felelősséget sem vállalunk. Ilyen esetekben érvényét veszti

a szavatosság/garancia.
A fontos tudnivalók, amelyeket okvetlenül figyelembe kell venni, a jelen használati
útmutatóban felkiáltójellel vannak jelölve.

Személyek / termék biztonsága

• A termék nem játékszer, ezért tartsuk távol gyerekektől.

• Vegye figyelembe a tápegységhez csatlakoztatott készülékek biztonsági
előírásait és kezelési utasításait is.

• A terméket nem érheti erős mechanikai igénybevétel.

• A terméket nem szabad extrém hőmérsékletnek, közvetlen napsugárzásnak, erős

rezgéseknek, vagy nedvességnek kitenni.

• Ügyeljen arra is, hogy az egész termék szigetelése hibátlan és ép legyen.

• Ne használja a tápegységet közvetlen töltőberendezésként.

• Ha tápegységekkel dolgozik, nem szabad fémtárgyakat vagy vezetőképes
ékszereket, pl. láncot, karkötőt, gyűrűt stb. hordani.

• Tápegységek nem használhatók embereken vagy állatokon.

• Több hálózati tápegység kimenetének sorba kapcsolásánál életveszélyes

feszültségek (>35 V/DC) jöhetnek létre.

• A tápegységek szellőzőnyílásait nem szabad letakarni! A készülékeknél
túlnyomóan konvekciós hűtést alkalmaznak.

• A hálózati tápegységeket és a fogyasztókat nem szabad felügyelet nélkül

üzemeltetni. Tegyen intézkedéseket a csatlakoztatott fogyasztók védelmére a
tápegység hatásaival szemben, (pl. túlfeszültség, a tápegység meghibásodása) és
a fogyasztóktól kiinduló esetleges hatásokkal és veszélyekkel szemben (pl.
túlságosan magas áramfelvétel).

• Meghibásodás esetén a tápegységek 50 V/DC fölötti feszültségeket is leadhatnak,

amelyek veszélyt jelentenek még akkor is, ha a készülékek névleges feszültsége
alacsonyabb.

• Feszültség alatt végzett munkához csak erre kifejezetten engedélyezett szerszám

használható.

• A hálózati tápegység 2 pólusú csatlakozó dugóját nem szabad módosítani vagy

átépíteni.

• Kerülje el csupasz fémes vezetékek és érintkezők fektetését. Borítsa be ezeket a
helyeket megfelelő, nehezen gyulladó szigetelőanyagokkal, vagy tegyen más
óvintézkedéseket a helyek közvetlen érintkezéstől való védelmére. Védje
megfelelő óvintézkedésekkel a csatlakoztatott fogyasztókat is a közvetlen

érintkezéstől.

• Ha feltételezhető, hogy a készülék további működése nem veszélytelen, üzemen
kívül kell helyezni, és biztosítani véletlen bekapcsolás ellen. Akkor feltételezhető,

hogy a veszélytelen működés már nem lehetséges, ha:

- a készüléken látható sérülések vannak,

- nem működik, valamint

- hosszabb ideig kedvezőtlen körülmények között tárolták vagy

- nem megfelelő körülmények között szállították.

• Nem megengedett a kültéren, ill. mostoha környezeti körülmények között történő
használat. Kedvezőtlen környezeti körülmények:

- nedvesség, vagy túl magas páratartalom

- por és éghető gázok, gőzök vagy oldószerek,

- erős rezgések

• Ipari berendezéseknél be kell tartani a szakmai szövetségek elektromos
berendezésekre és anyagokra vonatkozó balesetvédelmi előírásait.

• Iskolákban és más oktató intézményekben, hobbi- és barkácsműhelyekben a
készüléket csak szakértő, felelős személyzet jelenlétében szabad használni.

• Ne használja azonnal a készüléket, ha hideg helyről egy meleg helyiségbe vitte.
Az ekkor keletkező kondenzvíz kedvezőtlen körülmények között tönkreteheti a

készüléket. Hagyja, hogy a készülék bekapcsolatlanul átvegye a helyiség
hőmérsékletét.

Egyebek

• A készülék javítását csak szakember ill. szakszerviz végezheti.

• Ha további kérdései lennének a készülék kezelésére vonatkozóan, amelyekre a
jelen útmutatóban nem kapott választ, rendelkezésére áll a Műszaki Szolgálat

alábbiakban közölt címe és telefonszáma:
Voltcraft®, 92242 Hirschau, Lindenweg 15, Deutschland, Tel.: 0180 / 586 582 7.

5. ÜZEMBE HELYEZÉS

• A névleges terheléssel való hosszabb üzemelés esetén a
készülékház felülete erősen felmelegszik. Figyelem! Égési sérülés
veszély! Ügyeljen okvetlenül a hálózati tápegység kielégítő
szellőztetésére, és soha ne működtesse részben vagy teljesen

letakarva, az esetleges károk elkerülésére.

• Egy fogyasztó csatlakoztatásánál mindig ügyeljen arra, hogy ez ne legyen

bekapcsolt állapotban. Egy bekapcsolt fogyasztó csatlakoztatása a tápegység

kimeneti kapcsaihoz szikraképződést idézhet elő a csatlakozókon, ami viszont a

csatlakozóhüvelyeket, ill. a csatlakoztatott vezetékeket és azok kapcsait
károsíthatja.

• Ha a dugasztápegységet nem használja, válassza azt le a hálózatról.

1. Kösse össze a hálózati kábel kisfeszültségű dugóját a tápegység hozzáillő

csatlakozójával.

2. Csatlakoztassa a hálózati kábel hálózati dugóját egy szokványos háztartási
dugaszoló aljzatba.

3. A piros LED a tápegység felső oldalán világít, és jelzi, hogy a tápegység
üzemkész állapotban van.

A feszültségválasztó kapcsolót semmiképpen ne forgassa üzem
közben. Egyrészt az esetleg csatlakoztatott fogyasztó (rádió vagy

sétálómagnó stb.) károsodhat, másrészt a tápegység tönkremehet a
kapcsolókontaktusokon keletkező szikrázástól. Beállításhoz ne használjon
szerszámot, csak a mellékelt állító kulcsot. A beállításnál mindig ügyeljen arra,
hogy a nyíl pontosan a megfelelő feszültségjelzésre mutasson.

4. Állítsa be a kívánt kimeneti feszültséget a feszültségválasztó kapcsolón a
készülék alján a feszültség állító kulccsal.

A kimeneti feszültség beállítható 5 V/DC (DC = „egyenfeszültség“) és 15 V/DC

között, ami a legtöbb alkalmazási területet lefedi. A csatlakoztatott fogyasztó
áramfelvétele 5 V/DC - 12 V/DC között nem lépheti túl a max. 3000 mA (3 A)
értéket. A 13,5 V/DC - 15 V/DC tartományban ez az érték max. 2400 mA – (2,4 A)
lehet.

5. Válassza ki a nyolc kisfeszültségű dugó közül azt, amelyik a fogyasztóhoz illik.

A vezeték végén lévő csatlakozó hüvelyen nyíl-jelölés látható. A mellékelt
kisfeszültségű dugókon ezek a nyíl-jelölések két oldalon vannak.

Mindegyik nyíl-jelöléshez egy meghatározott csatlakozási polaritás tartozik. A
csatlakozóhüvellyel való összekötéstől függően adódhat:

belső + / külső –

belső - / külső +

Probléma

Ok

Megoldás

A működésjelző

nem világít.
Nincs hálózati feszültség

Ellenőrizze a dugaszoló aljzat
vezetékvédő kapcsolóját
Ellenőrizze minden dugó megfelelő

dugaszolását.

A tápegység túl van terhelve

Távolítsa el a fogyasztót, és
ellenőrizze a műszaki adatokat.

Üzemi feszültség:

100 - 240 V/AC, 50/60 Hz

Kimenő feszültség:

5 / 6 / 7,5 / 9 / 12 / 13,5 / 15 V/DC ±10%

Kimenő áram:

3 A 5 / 6 / 7,5 / 9 / 12 V/DC-nél, 2,4 A 13,5 / 15 V/DC-nél
Kábelhossz:

1,8 m

Üzemi hőmérséklet:

0ºC ... +35ºC,/ 20% ... 85% rel.nedv.

Tárolási hőmérséklet:

-20ºC ... +50ºC, / 10% ... 90% rel.nedv.

Méret (Szé x Ma x Mé)

110 x 30 x 50 mm

Súly:

300 g

A jack-dugóknál az elülső vég tekintendő "belső"-nek.

6. Dugja a kisfeszültségű dugót a kívánt polaritást figyelembe véve a kimeneti kábel
végén lévő csatlakozóhüvelybe.

7. Csatlakoztassa először a kisfeszültségű dugót a fogyasztóhoz, csak ezután

kapcsolja be a fogyasztót.

8. Kapcsolja ki a fogyasztót, mielőtt leválasztja a tápegységről.

6. Tisztítás és karbantartás

• Válassza le a készüléket a hálózati feszültségről és a csatlakoztatott fogyasztóról,
mielőtt a készüléket tisztítaná.

• A készülék a ház felületének az alkalmankénti megtisztításától eltekintve
egyáltalán nem igényel karbantartást. Ellenőrizze rendszeresen a hálózati dugót a

szigetelés épsége szempontjából.

• Ha felnyitja a készüléket, vagy önkényesen megváltoztatja a készülék belsejében
lévő kapcsolást, megszűnik a garancia.

• A készülék tisztításához használjon egy tiszta, szálmentes, antisztatikus és
száraz tisztítókendőt.

A tisztításhoz ne használjon szerves tisztítószereket, benzint alkoholt
vagy hasonló szereket. Ezek a készülék burkolatát megtámadják;

ezen kívül a gőzök károsak az egészségre és robbanásveszélyesek. A tisztításhoz

ne használjon éles szerszámokat, csavarhúzót vagy drótkefét, stb.

7. Hibaelhárítás

Ezzel a készülékkel Ön olyan termék birtokába jutott, amelyet a technika legújabb

állása szerint állítottak elő, és üzembiztos. Ennek ellenére előfordulhatnak

problémák vagy zavarok. Ezért leírjuk az alábbiakban, hogyan háríthatja el az
esetleg fellépő zavarokat, hibákat.

Feltétlenül tartsa be a biztonsági előírásokat!

8. SELEJTEZÉS

Környezetünk védelmében és a felhasznált anyagok lehetőség szerinti

teljes újrafeldolgozása érdekében a felhasználó köteles használt és
hibás készülékeit az elektromos hulladékok közösségi gyűjtőhelyére
eljuttatni.
Az áthúzott kerekes szeméttartály jelkép azt jelenti, hogy a terméket

egy elektromos hulladék gyűjtőhelyen le kell adni, hogy az újrafeldolgozás végett a
lehető legjobb újrafelhasználási folyamatba kerüljön.
