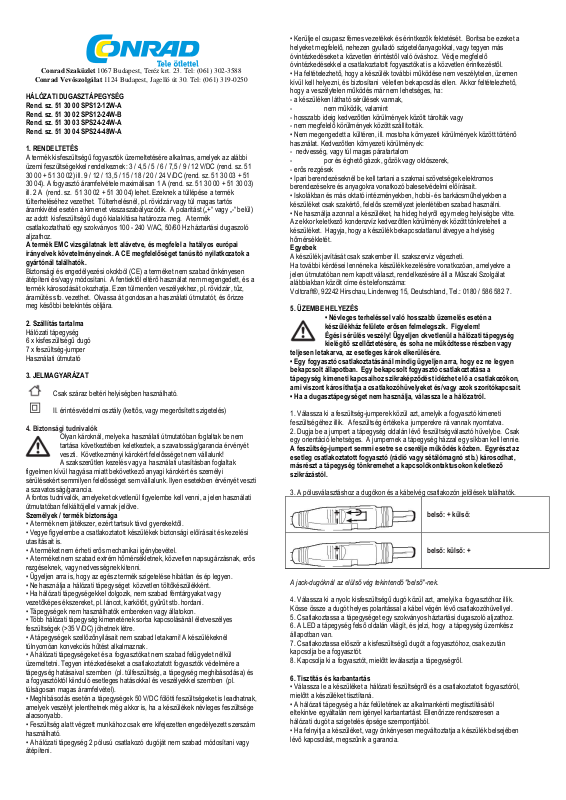

HÁLÓZATI DUGASZTÁPEGYSÉG
Rend. sz. 51 30 00 SPS12-12W-A
Rend. sz. 51 30 02 SPS12-24W-B
Rend. sz. 51 30 03 SPS24-24W-A
Rend. sz. 51 30 04 SPS24-48W-A
1. RENDELTETÉS
A termék kisfeszültség fogyasztók üzemeltetésére alkalmas, amelyek az alábbi üzemi feszültségekkel rendelkeznek: 3 / 4,5 / 5 / 6 / 7,5 / 9 / 12 V/DC (rend. sz. 51 30 00 + 51 30 02) ill. 9 / 12 / 13,5 / 15 / 18 / 20 / 24 V/DC (rend. sz. 51 30 03 + 51 30 04). A fogyasztó áramfelvétele maximálisan 1 A (rend. sz. 51 30 00 + 51 30 03) ill. 2 A (rend. sz. 51 30 02 + 51 30 04) lehet. Ezeknek a túllépése a termék túlterheléséhez vezethet. Túlterhelésnél, pl. rövidzár vagy túl magas tartós áramkivétel esetén a kimenet visszaszabályozódik. A polaritást („+“ vagy „-“ belül) az adott kisfeszültség dugó kialakítása határozza meg. A termék csatlakoztatható egy szokványos 100 - 240 V/AC, 50/60 Hz háztartási dugaszoló aljzathoz.
A termék EMC vizsgálatnak lett alávetve, és megfelel a hatályos európai irányelvek követelményeinek. A CE megfelel:séget tanúsító nyilatkozatok a gyártónál találhatók.
Biztonsági és engedélyezési okokból (CE) a terméket nem szabad önkényesen átépíteni és/vagy módosítani. A fentiekt>l eltér> használat nem megengedett, és a termék károsodását okozhatja. Ezen túlmen>en veszélyekhez, pl. rövidzár, t z, áramütés stb. vezethet. Olvassa át gondosan a használati útmutatót, és >rizze meg kés>bbi betekintés céljára.
2.Szállítás tartalma
Hálózati tápegység
6 x kisfeszültség dugó
7 x feszültség-jumper Használati útmutató
3.JELMAGYARÁZAT
Csak száraz beltéri helyiségben használható.
II.érintésvédelmi osztály (kett>s, vagy meger>sített szigetelés)
4.Biztonsági tudnivalók
Olyan károknál, melyek a használati útmutatóban foglaltak be nem tartása következtében keletkeztek, a szavatosság/garancia érvényét veszti. Következményi károkért felel>sséget nem vállalunk!
A szakszer tlen kezelés vagy a használati utasításban foglaltak figyelmen kívül hagyása miatt bekövetkez> anyagi károkért és személyi sérülésekért semmilyen felel>sséget sem vállalunk. Ilyen esetekben érvényét veszti a szavatosság/garancia.
A fontos tudnivalók, amelyeket okvetlenül figyelembe kell venni, a jelen használati útmutatóban felkiáltójellel vannak jelölve.
Személyek / termék biztonsága
•A termék nem játékszer, ezért tartsuk távol gyerekekt>l.
•Vegye figyelembe a csatlakoztatott készülékek biztonsági el>írásait és kezelési utasításait is.
•A terméket nem érheti er>s mechanikai igénybevétel.
•A terméket nem szabad extrém h>mérsékletnek, közvetlen napsugárzásnak, er>s rezgéseknek, vagy nedvességnek kitenni.
•Ügyeljen arra is, hogy az egész termék szigetelése hibátlan és ép legyen.
•Ne használja a hálózati tápegységet közvetlen tölt>készülékként.
•Ha hálózati tápegységekkel dolgozik, nem szabad fémtárgyakat vagy vezet>képes ékszereket, pl. láncot, karköt>t, gy r t stb. hordani.
•Tápegységek nem használhatók embereken vagy állatokon.
•Több hálózati tápegység kimenetének sorba kapcsolásánál életveszélyes feszültségek (>35 V/DC) jöhetnek létre.
•A tápegységek szell>z>nyílásait nem szabad letakarni! A készülékeknél túlnyomóan konvekciós h tést alkalmaznak.
•A hálózati tápegységeket és a fogyasztókat nem szabad felügyelet nélkül üzemeltetni. Tegyen intézkedéseket a csatlakoztatott fogyasztók védelmére a tápegység hatásaival szemben (pl. túlfeszültség, a tápegység meghibásodása) és a fogyasztóktól kiinduló esetleges hatásokkal és veszélyekkel szemben (pl. túlságosan magas áramfelvétel).
•Meghibásodás esetén a tápegységek 50 V/DC fölötti feszültségeket is leadhatnak, amelyek veszélyt jelenthetnek még akkor is, ha a készülékek névleges feszültsége alacsonyabb.
•Feszültség alatt végzett munkához csak erre kifejezetten engedélyezett szerszám használható.
•A hálózati tápegység 2 pólusú csatlakozó dugóját nem szabad módosítani vagy átépíteni.
•Kerülje el csupasz fémes vezetékek és érintkez>k fektetését. Borítsa be ezeket a helyeket megfelel>, nehezen gyulladó szigetel>anyagokkal, vagy tegyen más óvintézkedéseket a közvetlen érintést>l való óváshoz. Védje megfelel> óvintézkedésekkel a csatlakoztatott fogyasztókat is a közvetlen érintkezést>l.
•Ha feltételezhet>, hogy a készülék további m ködése nem veszélytelen, üzemen kívül kell helyezni, és biztosítani véletlen bekapcsolás ellen. Akkor feltételezhet>, hogy a veszélytelen m ködés már nem lehetséges, ha:
- a készüléken látható sérülések vannak,
-nem m ködik, valamint
-hosszabb ideig kedvez>tlen körülmények között tárolták vagy
-nem megfelel> körülmények között szállították.
• Nem megengedett a kültéren, ill. mostoha környezeti körülmények között történ> használat. Kedvez>tlen környezeti körülmények:
-nedvesség, vagy túl magas páratartalom
-por és éghet> gázok, g>zök vagy oldószerek,
-er>s rezgések
•Ipari berendezéseknél be kell tartani a szakmai szövetségek elektromos berendezésekre és anyagokra vonatkozó balesetvédelmi el>írásait.
•Iskolákban és más oktató intézményekben, hobbiés barkácsm helyekben a készüléket csak szakért>, felel>s személyzet jelenlétében szabad használni.
•Ne használja azonnal a készüléket, ha hideg helyr>l egy meleg helyiségbe vitte. Az ekkor keletkez> kondenzvíz kedvez>tlen körülmények között tönkreteheti a készüléket. Hagyja, hogy a készülék bekapcsolatlanul átvegye a helyiség h>mérsékletét.
Egyebek
A készülék javítását csak szakember ill. szakszerviz végezheti.
Ha további kérdései lennének a készülék kezelésére vonatkozóan, amelyekre a jelen útmutatóban nem kapott választ, rendelkezésére áll a M szaki Szolgálat alábbiakban közölt címe és telefonszáma:
Voltcraft®, 92242 Hirschau, Lindenweg 15, Deutschland, Tel.: 0180 / 586 582 7.
5.ÜZEMBE HELYEZÉS
•Névleges terheléssel való hosszabb üzemelés esetén a készülékház felülete er:sen felmelegszik. Figyelem!
Égési sérülés veszély! Ügyeljen okvetlenül a hálózati tápegység
kielégít: szell:ztetésére, és soha ne mFködtesse részben vagy teljesen letakarva, az esetleges károk elkerülésére.
•Egy fogyasztó csatlakoztatásánál mindig ügyeljen arra, hogy ez ne legyen bekapcsolt állapotban. Egy bekapcsolt fogyasztó csatlakoztatása a tápegység kimeneti kapcsaihoz szikraképz:dést idézhet el: a csatlakozókon, ami viszont károsíthatja a csatlakozóhüvelyeket és/vagy azok szorítókapcsait.
•Ha a dugasztápegységet nem használja, válassza le a hálózatról.
1.Válassza ki a feszültség-jumperek közül azt, amelyik a fogyasztó kimeneti feszültségéhez illik. A feszültség értékek a jumperekre rá vannak nyomtatva.
2.Dugja be a jumpert a tápegység oldalán lév> feszültségválasztó hüvelybe. Csak egy orientáció lehetséges. A jumpernek a tápegység házzal egy síkban kell lennie.
A feszültség-jumpert semmi esetre se cserélje mFködés közben. Egyrészt az esetleg csatlakoztatott fogyasztó (rádió vagy sétálómagnó stb.) károsodhat, másrészt a tápegység tönkremehet a kapcsolókontaktusokon keletkez: szikrázástól.
3.A pólusválasztáshoz a dugókon és a kábelvég csatlakozón jelölések találhatók.
bels:: + küls::
bels:: küls:: +
A jack-dugóknál az elüls vég tekintend "bels "-nek.
4.Válassza ki a nyolc kisfeszültség dugó közül azt, amelyik a fogyasztóhoz illik. Kösse össze a dugót helyes polaritással a kábel végén lév> csatlakozóhüvellyel.
5.Csatlakoztassa a tápegységet egy szokványos háztartási dugaszoló aljzathoz.
6.A LED a tápegység fels> oldalán világít, és jelzi, hogy a tápegység üzemkész állapotban van.
7.Csatlakoztassa el>ször a kisfeszültség dugót a fogyasztóhoz, csak ezután kapcsolja be a fogyasztót.
8.Kapcsolja ki a fogyasztót, miel>tt leválasztja a tápegységr>l.
6. Tisztítás és karbantartás
•Válassza le a készüléket a hálózati feszültségr>l és a csatlakoztatott fogyasztóról, miel>tt a készüléket tisztítaná.
•A hálózati tápegység a ház felületének az alkalmankénti megtisztításától eltekintve egyáltalán nem igényel karbantartást. Ellen>rizze rendszeresen a hálózati dugót a szigetelés épsége szempontjából.
•Ha felnyitja a készüléket, vagy önkényesen megváltoztatja a készülék belsejében lév> kapcsolást, megsz nik a garancia.
• A készülék tisztításához használjon egy tiszta, szálmentes, antisztatikus és száraz tisztítókend>t.
A tisztításhoz ne használjon szerves tisztítószereket, benzint alkoholt vagy hasonló szereket. Ezek a burkolatot megtámadhatják,
ezen kívül a g:zök károsak az egészségre és robbanásveszélyesek. A tisztításhoz ne használjon éles szerszámokat, csavarhúzót vagy drótkefét, stb.
7. Hibák javítása
Probléma |
Ok |
Megoldás |
|
|
|
Ellen>rizze a dugaszoló aljzat |
|
|
|
biztosítékát. |
|
A m ködésjelz> |
Nincs hálózati feszültség |
Ellen>rizze, hogy a hálózati dugó jól |
|
nem világít. |
|
van-e bedugva. |
|
|
|
|
|
|
A tápegység túl van terhelve. |
|
|
|
|
|
|
|
Hibás feszültséget állítottak |
|
|
A csatlakoztatott |
be. |
Távolítsa el a fogyasztót, és |
|
|
ellen>rizze a m szaki adatokat. |
||
fogyasztó nem |
Hibás pólust választottak. |
||
|
|||
m ködik. |
|
|
|
|
A hálózati tápegység túl van |
|
|
|
terhelve. |
|
8. Selejtezés
Környezetünk védelmében és a felhasznált anyagok lehet>ség szerinti teljes újrafeldolgozása érdekében a felhasználó köteles használt és hibás készülékeit az elektromos hulladékok közösségi gy jt>helyére eljuttatni.
Az áthúzott kerekes szeméttartály jelkép azt jelenti, hogy a terméket egy elektromos hulladék gy jt>helyen le kell adni, hogy az újrafeldolgozás végett a lehet> legjobb újrafelhasználási folyamatba kerüljön.
9. MFszaki adatok
Minden modellnél:
Üzemi feszültség: |
|
100 - 240 V/AC, 50/60 Hz |
|
Üzemi h>mérséklet: |
|
0ºC...+35ºC, 20%...85% rel.légnedv. |
|
Tárolási h>mérséklet: |
|
-20ºC...+60ºC, 10%...90% rel.légnedv. |
|
|
|
|
|
SPS12-12W-A |
|
|
|
|
|
||
Kimen> feszültség: |
|
3 / 4,5 / 5 / 6 / 7,5 / 9 / 12 V/DC |
|
Kimen> áram: |
|
1 A |
|
Méret (Szé x Ma x Mé): |
|
51 x 73 x 98 mm |
|
Súly: |
|
195 g |
|
SPS12-24W-B |
|
|
|
Kimen> feszültség: |
|
3 / 4,5 / 5 / 6 / 7,5 / 9 / 12 V/DC |
|
Kimen> áram: |
|
2 A |
|
Méret (Szé x Ma x Mé): |
|
51 x 73 x 98 mm |
|
Súly: |
|
195 g |
|
SPS24-24W-A |
|
|
|
Kimen> feszültség: |
|
9 / 12 / 13,5 / 15 / 18 / 20 / 24 V/DC |
|
Kimen> áram: |
|
1 A |
|
Méret (Szé x Ma x Mé): |
|
51 x 73 x 98 mm |
|
Súly: |
|
195 g |
|
SPS24-48W-A |
|
|
|
Kimen> feszültség: |
|
9 / 12 / 13,5 / 15 / 18 / 20 / 24 V/DC |
|
Kimen> áram: |
|
2 A |
|
Méret (Szé x Ma x Mé): |
|
68 x 74 x 136 mm |
|
Súly: |
|
300 g |
|
Súly: |
300 g |
|
|
Dugó |
Küls: átmér: |
Bels: átmér: |
|
2,5 mm jack |
|
|
|
|
|
3,5 mm jack |
|
|
|
5,5 mm |
2,1 mm |
|
|
5,5 mm |
2,5 mm |
|
|
3,5 mm |
1,35 mm |
|
|
4 mm |
1,7 mm |
|
|
5,5 mm |
1,5 mm |
|
|
2,35 mm |
0,75 mm |
Csak az 513000 és 513002 rend. számú termékekre érvényes:
Az 512771 rend. sz. készlet USB dugasz-adapterekkel van ellátva, melyek három különböz> kivitelben kaphatók.
Ügyeljen arra, hogy a kimeneti feszültség 5 V/DC-re legyen beállítva, ha USB dugasz-adaptert alkalmaz.
Az USB dugasz-adaptereknél póluscsere nem lehetséges. A "+ -" jelölésnek a kábel csatlakozón és az USB dugasz-adapteren azonos oldalon kell lennie.
