VOLTCRAFT SPS-1000i Operating Instructions [ml]

INBETRIEBNAHME

Schalten Sie immer die anzuschließende elektrische Last aus, bevor Sie diese mit dem USB-Anschluss verbinden. Achten Sie auf eine korrekte Verbindung. Sollte das USB-Netzteil nicht korrekt angeschlossen sein, kann es sich aufheizen, einen elektrischen Schlag, Feuer erzeugen usw.

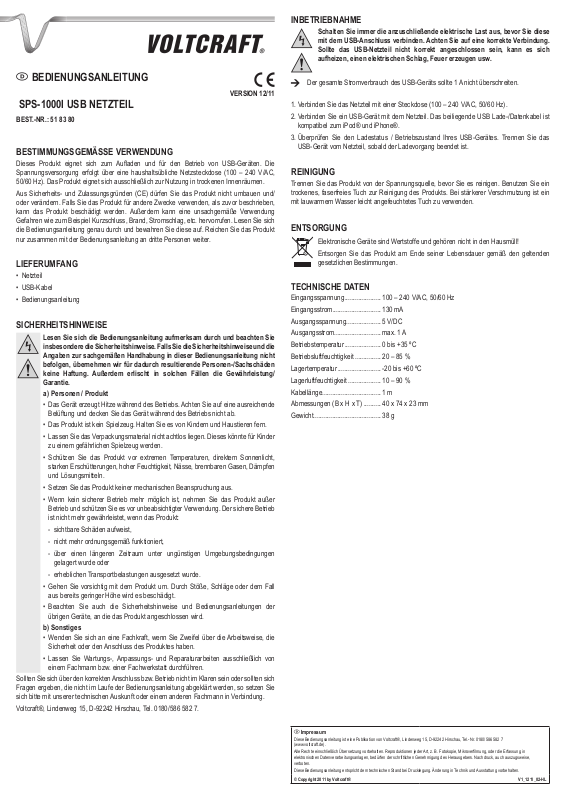

BEDIENUNGSANLEITUNG

VERSION 12/11

SPS-1000I USB NETZTEIL

BEST.-NR.: 51 83 80

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt eignet sich zum Auaden und für den Betrieb von USB-Geräten. Die Spannungsversorgung erfolgt über eine haushaltsübliche Netzsteckdose (100 – 240 V/AC, 50/60 Hz). Das Produkt eignet sich ausschließlich zur Nutzung in trockenen Innenräumen.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/ oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

LIEFERUMFANG

Netzteil• USB-Kabel• Bedienungsanleitung•

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/ Garantie.

Personen / Produkta)

Das Gerät erzeugt Hitze während des Betriebs. Achten Sie auf eine ausreichende • Belüftung und decken Sie das Gerät während des Betriebs nicht ab.

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder •

zu einem gefährlichen Spielzeug werden. Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, •

starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer •

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

sichtbare Schäden aufweist, nicht mehr ordnungsgemäß funktioniert, über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen -

gelagert wurde oder erheblichen Transportbelastungen ausgesetzt wurde. -

Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall • aus bereits geringer Höhe wird es beschädigt.

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der • übrigen Geräte, an die das Produkt angeschlossen wird.

Sonstigesb)

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die • Sicherheit oder den Anschluss des Produktes haben.

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von • einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.

Der gesamte Stromverbrauch des USB-Geräts sollte 1 A nicht überschreiten.

Verbinden Sie das Netzteil mit einer Steckdose (100 – 240 V/AC, 50/60 Hz).1. Verbinden Sie ein USB-Gerät mit dem Netzteil. Das beiliegende USB Lade-/Datenkabel ist 2.

kompatibel zum iPod® und iPhone®. Überprüfen Sie den Ladestatus / Betriebszustand Ihres USB-Gerätes. Trennen Sie das 3.

USB-Gerät vom Netzteil, sobald der Ladevorgang beendet ist.

REINIGUNG

Trennen Sie das Produkt von der Spannungsquelle, bevor Sie es reinigen. Benutzen Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. Bei stärkerer Verschmutzung ist ein mit lauwarmem Wasser leicht angefeuchtetes Tuch zu verwenden.

ENTSORGUNG

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

TECHNISCHE DATEN

Eingangsspannung ..................... 100 – 240 V/AC, 50/60 Hz

Eingangsstrom ............................ 130 mA

Ausgangsspannung .................... 5 V/DC

Ausgangsstrom ........................... max. 1 A

Betriebstemperatur ..................... 0 bis +35 ºC

Betriebsluftfeuchtigkeit ............... 20 – 85 %

Lagertemperatur ......................... -20 bis +60 ºC

Lagerluftfeuchtigkeit ................... 10 – 90 %

Kabellänge .................................. 1 m

Abmessungen (B x H x T) .......... 40 x 74 x 23 mm

Gewicht ....................................... 38 g

Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

OPERATING INSTRUCTIONS

VERSION 12/11

SPS-1000I USB POWER SUPPLY UNIT

ITEM NO.: 51 83 80

INTENDED USE

This product is designed for charging or operating USB devices. Power is supplied via a standard mains socket (100 – 240 V/AC, 50/60 Hz). The product is only to be used indoors in dry conditions.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can cause hazards such as short circuiting, re, electric shock etc. Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

DELIVERY CONTENT

Power supply unit• USB cable• Operating instructions•

SAFETY INSTRUCTIONS

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/ guarantee.

Persons / Producta)

The device generates heat during operation. Ensure adequate housing and do not • cover the housing during operation.

The device is not a toy. Keep it out of the reach of children and pets.• Do not leave packaging material lying around carelessly. These may become •

dangerous playing material for children. Protect the product from extreme temperatures, direct sunlight, strong jolts, high •

humidity, moisture, ammable gases, vapours and solvents. Do not place the product under any mechanical stress.• If it is no longer possible to operate the product safely, take it out of operation and •

protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

is visibly damaged, is no longer working properly, has been stored for extended periods in poor ambient conditions or has been subjected to any serious transport-related stresses. -

Please handle the product carefully. Jolts, impacts or a fall even from a low height • can damage the product.

Also observe the safety and operating instructions of any other devices which are • connected to the product.

Miscellaneousb)

Consult an expert when in doubt about operation, safety or connection of the • device.

Maintenance, modications and repairs are to be performed exclusively by an • expert or at a qualied shop.

If you are not sure about the correct connection or use, or if questions arise which are not covered by these operating instructions, please do not hesitate to contact our technical support or another qualied specialist.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. +49 180/586 582 7.

OPERATION

Always turn off the electrical load before pluging/unpluging the USB load to the USB power supply unit. Ensure connection is proper. If the USB power supply unit is connected improperly, it may heat up or may cause electric shocks,

re, etc.

The total consumption of the USB device connected to the USB power supply unit must not be higher than 1 A.

Plug the USB power supply unit to a mains outlet of 100 – 240 V/AC, 50/60 Hz.1. Connect a USB device to the USB power supply unit. The enclosed USB charging / data 2.

cable is capable of working with iPod® and iPhone®. Check your USB device for the charging / operating status. Disconnect your USB device 3.

when charging is completed.

CLEANING

Disconnect the product from the power source before cleaning it. Use a dry and lint-free cloth to clean the product. For stronger contamination, use a cloth that is slightly moistened with lukewarm water.

DISPOSAL

Electronic devices are recyclable waste and must not be disposed of in the household waste!

At the end of its service life, dispose of the product according to the relevant statutory regulations.

TECHNICAL DATA

Input voltage ...................... 100 – 240 V/AC, 50/60 Hz

Input current ...................... 130 mA

Output voltage ................... 5 V/DC

Output current .................... max. 1 A

Operating temperature ...... 0 to +35 ºC

Operating humidity ............ 20 – 85 %

Storage temperature .......... -20 to +60 ºC

Storage humidity ................ 10 – 90 %

Cable length ...................... 1 m

Dimensions (W x H x D) .... 40 x 74 x 23 mm

Weight ............................... 38 g

Legal notice

These operating instructions are a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany, Phone +49 180/586 582 7 (www.voltcraft.de).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
