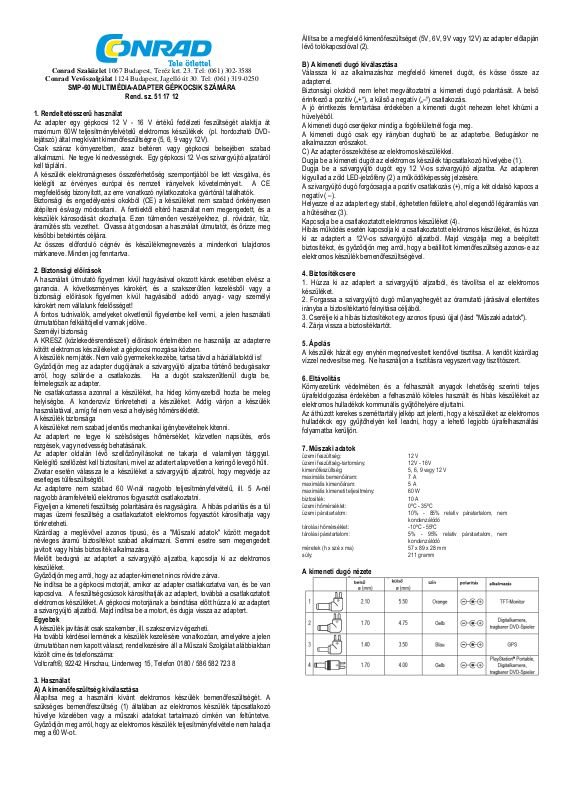

VOLTCRAFT SMP-60 User guide [hu]

Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: [phone]

üzemi feszültség:

12 V

üzemi feszültség

-

tartomány:

12V -

16V

kimenőfeszültség:

5, 6, 9 vagy 12 V

maximális bemenőáram:

7 A

maximális kimenőáram:

5 A

maximális kimeneti teljesítmény:

60 W

biztosíték:

10 A

üzemi hőmérséklet:

0ºC -

35ºC

üzemi páratartalom:

10% -

85% relatív páratartalom, nem

tárolási hőmérséklet:

-10ºC -

55ºC

tárolási páratartalom:

5% -

95% relatív páratartalom, nem

méretek (h x szé x ma)

57 x 89 x 28 mm

súly: 211 gramm

Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: [phone]

SMP-60 MULTIMÉDIA-ADAPTER GÉPKOCSIK SZÁMÁRA

Rend. sz. 51 17 12

1. Rendeltetésszerű használat

Az adapter egy gépkocsi 12 V - 16 V értékű fedélzeti feszültségét alakítja át
maximum 60W teljesítményfelvételű elektromos készülékek (pl. hordozható DVD­lejátszó) által megkívánt kimenőfeszültségre (5, 6, 9 vagy 12V).
Csak száraz környezetben, azaz beltéren vagy gépkocsi belsejében szabad
alkalmazni. Ne tegye ki nedvességnek. Egy gépkocsi 12 V-os szivargyújtó aljzatáról
kell táplálni.
A készülék elektromágneses összeférhetőség szempontjából be lett vizsgálva, és
kielégíti az érvényes európai és nemzeti irányelvek követelményeit. A CE
megfelelőség bizonyított, az erre vonatkozó nyilatkozatok a gyártónál találhatók.
Biztonsági és engedélyezési okokból (CE) a készüléket nem szabad önkényesen
átépíteni és/vagy módosítani. A fentiektől eltérő használat nem megengedett, és a
készülék károsodását okozhatja. Ezen túlmenően veszélyekhez, pl. rövidzár, tűz,
áramütés stb. vezethet. Olvassa át gondosan a használati útmutatót, és őrizze meg
későbbi betekintés céljára.
Az összes előforduló cégnév és készülékmegnevezés a mindenkori tulajdonos
márkaneve. Minden jog fenntartva.

2. Biztonsági előírások

A használati útmutató figyelmen kívül hagyásával okozott károk esetében elvész a
garancia. A következményes károkért, és a szakszerűtlen kezelésből vagy a
biztonsági előírások figyelmen kívül hagyásából adódó anyagi- vagy személyi
károkért nem vállalunk felelősséget!
A fontos tudnivalók, amelyeket okvetlenül figyelembe kell venni, a jelen használati
útmutatóban felkiáltójellel vannak jelölve.
Személyi biztonság
A KRESZ (közlekedésrendészeti) előírások értelmében ne használja az adapterre
kötött elektromos készülékeket a gépkocsi mozgása közben.
A készülék nem játék. Nem való gyermekek kezébe, tartsa távol a háziállatoktól is!
Győződjön meg az adapter dugójának a szivargyújtó aljzatba történő bedugásakor
arról, hogy szilárd-e a csatlakozás. Ha a dugót szakszerűtlenül dugta be,
felmelegszik az adapter.
Ne csatlakoztassa azonnal a készüléket, ha hideg környezetből hozta be meleg
helyiségbe. A kondenzvíz tönkreteheti a készüléket. Addig várjon a készülék
használatával, amíg fel nem veszi a helyiség hőmérsékletét.
A készülék biztonsága
A készüléket nem szabad jelentős mechanikai igénybevételnek kitenni.
Az adaptert ne tegye ki szélsőséges hőmérséklet, közvetlen napsütés, erős
rezgések, vagy nedvesség behatásának.
Az adapter oldalán lévő szellőzőnyílásokat ne takarja el valamilyen tárggyal.
Kielégítő szellőzést kell biztosítani, mivel az adatert alapvetően a keringő levegő hűti.
Zivatar esetén válassza le a készüléket a szivargyújtó aljzatról, hogy megvédje az
esetleges túlfeszültségtől.
Az adapterre nem szabad 60 W-nál nagyobb teljesítményfelvételű, ill. 5 A-nél
nagyobb áramfelvételű elektromos fogyasztót csatlakoztatni.
Figyeljen a kimeneti feszültség polaritására és nagyságára. A hibás polaritás és a túl
magas üzemi feszültség a csatlakoztatott elektromos fogyasztót károsíthatja vagy
tönkreteheti.
Kizárólag a meglévővel azonos típusú, és a "Műszaki adatok" között megadott
névleges áramú biztosítékot szabad alkalmazni. Semmi esetre sem megengedett
javított vagy hibás biztosíték alkalmazása.
Mielőtt bedugná az adaptert a szivargyújtó aljzatba, kapcsolja ki az elektromos
készüléket.
Győződjön meg arról, hogy az adapter-kimenet nincs rövidre zárva.
Ne indítsa be a gépkocsi motorját, amikor az adapter csatlakoztatva van, és be van
kapcsolva. A feszültségcsúcsok károsíthatják az adaptert, továbbá a csatlakoztatott
elektromos készüléket. A gépkocsi motorjának a beindtása előtt húzza ki az adaptert
a szivargyújtó aljzatból. Majd indítsa be a motort, és dugja vissza az adaptert.

Egyebek

A készülék javítását csak szakember, ill. szakszerviz végezheti.
Ha további kérdései lennének a készülék kezelésére vonatkozóan, amelyekre a jelen
útmutatóban nem kapott választ, rendelkezésére áll a Műszaki Szolgálat alábbiakban
közölt címe és telefonszáma:
Voltcraft®, 92242 Hirschau, Lindenweg 15, Telefon 0180 / 586 582 723 8

3. Használat
A) A kimenőfeszültség kiválasztása

Állapítsa meg a használni kívánt elektromos készülék bemenőfeszültségét. A
szükséges bemenőfeszültség (1) általában az elektromos készülék tápcsatlakozó
hüvelye közelében vagy a műszaki adatokat tartalmazó címkén van feltüntetve.
Győződjön meg arról, hogy az elektromos készülék teljesítményfelvétele nem haladja
meg a 60 W-ot.

Állítsa be a megfelelő kimenőfeszültséget (5V, 6V, 9V vagy 12V) az adapter előlapján
lévő tolókapcsolóval (2).

B) A kimeneti dugó kiválasztása

Válassza ki az alkalmazáshoz megfelelő kimeneti dugót, és kösse össze az
adapterrel.
Biztonsági okokból nem lehet megváltoztatni a kimeneti dugó polaritását. A belső
érintkező a pozitív („+“), a külső a negatív („–“) csatlakozás.
A jó érintkezés fenntartása érdekében a kimeneti dugót nehezen lehet kihúzni a
hüvelyéből.
A kimeneti dugó cseréjekor mindig a fogófelületnél fogja meg.
A kimeneti dugó csak egy irányban dugható be az adapterbe. Bedugáskor ne
alkalmazzon erőszakot.
C) Az adapter összekötése az elektromos készülékkel.
Dugja be a kimeneti dugót az elektromos készülék tápcsatlakozó hüvelyébe (1).
Dugja be a szivargyújtó dugót egy 12 V-os szivargyújtó aljzatba. Az adapteren
kigyullad a zöld LED-jelzőfény (2) a működőképesség jelzésére.
A szivargyújtó dugó forgócsapja a pozitív csatlakozás (+), míg a két oldalsó kapocs a
negatív ( –).
Helyezze el az adaptert egy stabil, éghetetlen felületre, ahol elegendő légáramlás van
a hűtéséhez (3).
Kapcsolja be a csatlakoztatott elektromos készüléket (4).
Hibás működés esetén kapcsolja ki a csatlakoztatott elektromos készüléket, és húzza
ki az adaptert a 12V-os szivargyújtó aljzatból. Majd vizsgálja meg a beépített
biztosítékot, és győződjön meg arról, hogy a beállított kimenőfeszültség azonos-e az
elektromos készülék bemenőfeszültségével.

4. Biztosítékcsere

1. Húzza ki az adaptert a szivargyújtó aljzatból, és távolítsa el az elektromos
készüléket.

2. Forgassa a szivargyújtó dugó műanyaghegyét az óramutató járásával ellentétes
irányba a biztosítéktartó felnyitása céljából.

3. Cserélje ki a hibás biztosítékot egy azonos típusú újjal (lásd "Műszaki adatok").

4. Zárja vissza a biztosítéktartót.

5. Ápolás

A készülék házát egy enyhén megnedvesített kendővel tisztítsa. A kendőt kizárólag
vízzel nedvesítse meg. Ne használjon a tisztításra vegyszert vagy tisztítószert.

6. Eltávolítás

Környezetünk védelmében és a felhasznált anyagok lehetőség szerinti teljes
újrafeldolgozása érdekében a felhasználó köteles használt és hibás készülékeit az
elektromos hulladékok kommunális gyűjtőhelyére eljuttatni.
Az áthúzott kerekes szeméttartály jelkép azt jelenti, hogy a készüléket az elektromos
hulladékok egy gyűjtőhelyén kell leadni, hogy a lehető legjobb újrafelhasználási
folyamatba kerüljön.

7. Műszaki adatok

kondenzálódó

kondenzálódó

A kimeneti dugó nézete
