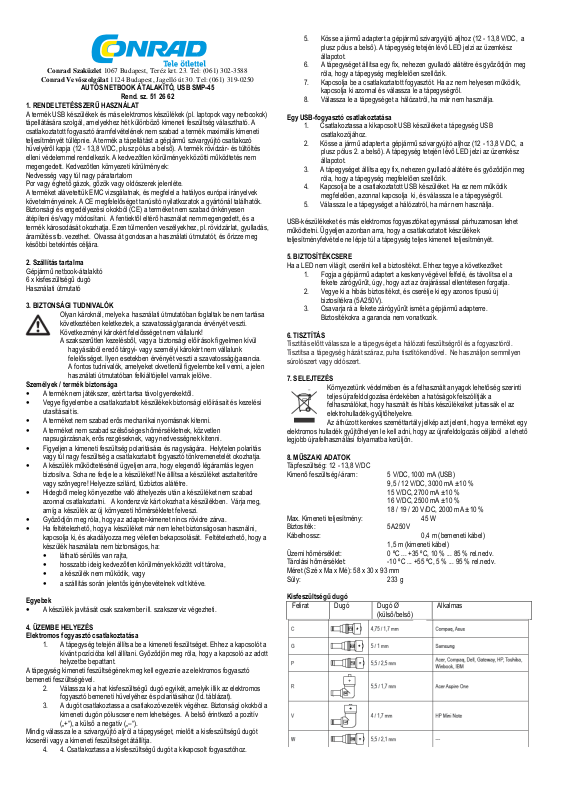

AUTÓS NETBOOK ÁTALAKÍTÓ, USB SMP-45

Rend. sz. 51 26 62

1. RENDELTETÉSSZERŰ HASZNÁLAT

A termék USB készülékek és más elektromos készülékek (pl. laptopok vagy netbookok)
tápellátására szolgál, amelyekhez hét különböző kimeneti feszültség választható. A
csatlakoztatott fogyasztó áramfelvételének nem szabad a termék maximális kimeneti
teljesítményét túllépnie. A termék a tápellátást a gépjármű szivargyújtó csatlakozó
hüvelyéről kapja (12 - 13,8 V/DC, plusz pólus a belső). A termék rövidzár- és túltöltés
elleni védelemmel rendelkezik. A kedvezőtlen körülmények közötti működtetés nem
megengedett. Kedvezőtlen környezeti körülmények:
Nedvesség vagy túl nagy páratartalom
Por vagy éghető gázok, gőzök vagy oldószerek jelenléte.
A terméket alávetettük EMC vizsgálatnak, és megfelel a hatályos európai irányelvek
követelményeinek. A CE megfelelőséget tanúsító nyilatkozatok a gyártónál találhatók.
Biztonsági és engedélyezési okokból (CE) a terméket nem szabad önkényesen
átépíteni és/vagy módosítani. A fentiektől eltérő használat nem megengedett, és a
termék károsodását okozhatja. Ezen túlmenően veszélyekhez, pl. rövidzárlat, gyulladás,
áramütés stb. vezethet. Olvassa át gondosan a használati útmutatót, és őrizze meg
későbbi betekintés céljára.

2. Szállítás tartalma

Gépjármű netbook-átalakító
6 x kisfeszültségű dugó
Használati útmutató

3. BIZTONSÁGI TUDNIVALÓK

Olyan károknál, melyek a használati útmutatóban foglaltak be nem tartása
következtében keletkeztek, a szavatosság/garancia érvényét veszti.
Következményi károkért felelősséget nem vállalunk!
A szakszerűtlen kezelésből, vagy a biztonsági előírások figyelmen kívül

hagyásából eredő tárgyi- vagy személyi károkért nem vállalunk
felelősséget. Ilyen esetekben érvényét veszti a szavatosság/garancia.
A fontos tudnivalók, amelyeket okvetlenül figyelembe kell venni, a jelen
használati útmutatóban felkiáltójellel vannak jelölve.

Személyek / termék biztonsága

• A termék nem játékszer, ezért tartsa távol gyerekektől.

• Vegye figyelembe a csatlakoztatott készülékek biztonsági előírásait és kezelési

utasításait is.

• A terméket nem szabad erős mechanikai nyomásnak kitenni.

• A terméket nem szabad szélsőséges hőmérsékletnek, közvetlen

napsugárzásnak, erős rezgéseknek, vagy nedvességnek kitenni.

• Figyeljen a kimeneti feszültség polaritására és nagyságára. Helytelen polaritás
vagy túl nagy feszültség a csatlakoztatott fogyasztó tönkremenetelét okozhatja.

• A készülék működtetésénél ügyeljen arra, hogy elegendő légáramlás legyen
biztosítva. Soha ne fedje le a készüléket! Ne állítsa a készüléket asztalterítőre
vagy szőnyegre! Helyezze szilárd, tűzbiztos alátétre.

• Hidegből meleg környezetbe való áthelyezés után a készüléket nem szabad
azonnal csatlakoztatni. A kondenzvíz kárt okozhat a készülékben. Várja meg,
amíg a készülék az új környezeti hőmérsékletet felveszi.

• Győződjön meg róla, hogy az adapter-kimenet nincs rövidre zárva.

• Ha feltételezhető, hogy a készüléket már nem lehet biztonságosan használni,

kapcsolja ki, és akadályozza meg véletlen bekapcsolását. Feltételezhető, hogy a
készülék használata nem biztonságos, ha:

• látható sérülés van rajta,

• hosszabb ideig kedvezőtlen körülmények között volt tárolva,

• a készülék nem működik, vagy

• a szállítás során jelentős igénybevételnek volt kitéve.

Egyebek

• A készülék javítását csak szakember ill. szakszerviz végezheti.

4. ÜZEMBE HELYEZÉS

Elektromos fogyasztó csatlakoztatása

1. A tápegység tetején állítsa be a kimeneti feszültséget. Ehhez a kapcsolót a

kívánt pozícióba kell állítani. Győződjön meg róla, hogy a kapcsoló az adott

helyzetbe bepattant.
A tápegység kimeneti feszültségének meg kell egyeznie az elektromos fogyasztó
bemeneti feszültségével.

2. Válassza ki a hat kisfeszültségű dugó egyikét, amelyik illik az elektromos
fogyasztó bemeneti hüvelyéhez és polaritásához (ld. táblázat).

3. A dugót csatlakoztassa a csatlakozóvezeték végéhez. Biztonsági okokból a
kimeneti dugón póluscsere nem lehetséges. A belső érintkező a pozitív
(„+“), a külső a negatív („–“).

Mindig válassza le a szivargyújtó aljról a tápegységet, mielőtt a kisfeszültségű dugót
kicseréli vagy a kimeneti feszültséget átállítja.

4. 4. Csatlakoztassa a kisfeszültségű dugót a kikapcsolt fogyasztóhoz.

5. Kösse a jármű adaptert a gépjármű szivargyújtó aljhoz (12 - 13,8 V/DC, a
plusz pólus a belső). A tápegység tetején lévő LED jelzi az üzemkész
állapotot.

6. A tápegységet állítsa egy fix, nehezen gyulladó alátétre és győződjön meg
róla, hogy a tápegység megfelelően szellőzik.

7. Kapcsolja be a csatlakoztatott fogyasztót. Ha az nem helyesen működik,
kapcsolja ki azonnal és válassza le a tápegységről.

8. Válassza le a tápegységet a hálózatról, ha már nem használja.

Egy USB-fogyasztó csatlakoztatása

1. Csatlakoztassa a kikapcsolt USB készüléket a tápegység USB
csatlakozójához.

2. Kösse a jármű adaptert a gépjármű szivargyújtó aljhoz (12 - 13,8 V/DC, a
plusz pólus 2. a belső). A tápegység tetején lévő LED jelzi az üzemkész
állapotot.

3. A tápegységet állítsa egy fix, nehezen gyulladó alátétre és győződjön meg
róla, hogy a tápegység megfelelően szellőzik.

4. Kapcsolja be a csatlakoztatott USB készüléket. Ha ez nem működik
megfelelően, azonnal kapcsolja ki, és válassza le a tápegységről.

5. Válassza le a tápegységet a hálózatról, ha már nem használja.

USB-készülékeket és más elektromos fogyasztókat egymással párhuzamosan lehet
működtetni. Ügyeljen azonban arra, hogy a csatlakoztatott készülékek
teljesítményfelvétele ne lépje túl a tápegység teljes kimeneti teljesítményét.

5. BIZTOSÍTÉKCSERE

Ha a LED nem világít, cserélni kell a biztosítékot. Ehhez tegye a következőket:

1. Fogja a gépjármű adaptert a keskeny végével felfelé, és távolítsa el a
fekete zárógyűrűt, úgy, hogy azt az órajárással ellentétesen forgatja.

2. Vegye ki a hibás biztosítékot, és cserélje ki egy azonos típusú új
biztosítékra (5A250V).

3. Csavarja rá a fekete zárógyűrűt ismét a gépjármű adapterre.
Biztosítékokra a garancia nem vonatkozik.

6. TISZTÍTÁS

Tisztítás előtt válassza le a tápegységet a hálózati feszültségről és a fogyasztóról.
Tisztítsa a tápegység házát száraz, puha tisztítókendővel. Ne használjon semmilyen
súrolószert vagy oldószert.

7. SELEJTEZÉS

Környezetünk védelmében és a felhasznált anyagok lehetőség szerinti
teljes újrafeldolgozása érdekében a hatóságok felszólítják a
felhasználókat, hogy használt és hibás készülékeiket juttassák el az
elektrohulladék-gyűjtőhelyekre.

Az áthúzott kerekes szeméttartály jelkép azt jelenti, hogy a terméket egy
elektromos hulladék gyűjtőhelyen le kell adni, hogy az újrafeldolgozás céljából a lehető
legjobb újrafelhasználási folyamatba kerüljön.

8. MŰSZAKI ADATOK

Tápfeszültség: 12 - 13,8 V/DC
Kimenő feszültség/-áram: 5 V/DC, 1000 mA (USB)

9,5 / 12 V/DC, 3000 mA ±10 %
15 V/DC, 2700 mA ±10 %
16 V/DC, 2500 mA ±10 %

18 / 19 / 20 V/DC, 2000 mA ±10 %
Max. Kimeneti teljesítmény: 45 W
Biztosíték: 5A250V
Kábelhossz: 0,4 m (bemeneti kábel)

1,5 m (kimeneti kábel)
Üzemi hőmérséklet: 0 ºC ... +35 ºC, 10 % ... 85 % rel.nedv.
Tárolási hőmérséklet: -10 ºC ... +55 ºC, 5 % ... 95 % rel.nedv.
Méret (Szé x Ma x Mé): 58 x 30 x 93 mm
Súly: 233 g

Kisfeszültségű dugó

(külső/belső)
