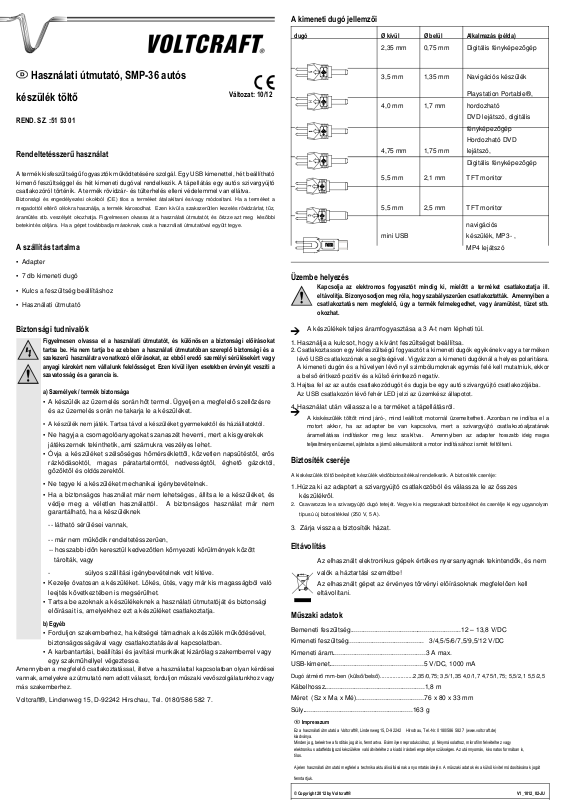

Használati útmutató, SMP-36 autós
készülék töltő |
Változat: 10/12 |
|
|
REND. SZ. :51 53 01 |
|
Rendeltetésszerű használat
A termék kisfeszültségű fogyasztók működtetésére szolgál. Egy USB kimenettel, hét beállítható kimenő feszültséggel és hét kimeneti dugóval rendelkezik. A tápellátás egy autós szivargyújtó csatlakozóról történik. A termék rövidzárés túlterhelés elleni védelemmel van ellátva.
Biztonsági és engedélyezési okokból (CE) tilos a terméket átalakítani és/vagy módosítani. Ha a terméket a megadottól eltérő célokra használja, a termék károsodhat. Ezen kívül a szakszerűtlen kezelés rövidzárlat, tűz, áramütés stb. veszélyét okozhatja. Figyelmesen olvassa át a használati útmutatót, és őrizze azt meg későbbi betekintés céljára. Ha a gépet továbbadja másoknak, csak a használati útmutatóval együtt tegye.
A szállítás tartalma
•Adapter
•7 db kimeneti dugó
•Kulcs a feszültség beállításhoz
•Használati útmutató
Biztonsági tudnivalók
Figyelmesen olvassa el a használati útmutatót, és különösen a biztonsági előírásokat tartsa be. Ha nem tartja be az ebben a használati útmutatóban szereplő biztonsági és a szakszerű használatra vonatkozó előírásokat, az ebből eredő személyi sérülésekért vagy anyagi károkért nem vállalunk felelősséget. Ezen kívül ilyen esetekben érvényét veszíti a szavatosság és a garancia is.
a) Személyek / termék biztonsága
•A készülék az üzemelés során hőt termel. Ügyeljen a megfelelő szellőzésre és az üzemelés során ne takarja le a készüléket.
•A készülék nem játék. Tartsa távol a készüléket gyermekektől és háziállatoktól.
•Ne hagyja a csomagolóanyagokat szanaszét heverni, mert a kisgyerekek játékszernek tekinthetik, ami számukra veszélyes lehet.
•Óvja a készüléket szélsőséges hőmérséklettől, közvetlen napsütéstől, erős rázkódásoktól, magas páratartalomtól, nedvességtől, éghető gázoktól, gőzöktől és oldószerektől.
•Ne tegye ki a készüléket mechanikai igénybevételnek.
•Ha a biztonságos használat már nem lehetséges, állítsa le a készüléket, és védje meg a véletlen használattól. A biztonságos használat már nem garantálható, ha a készüléknek
--látható sérülései vannak,
--már nem működik rendeltetésszerűen,
--hosszabb időn keresztül kedvezőtlen környezeti körülmények között tárolták, vagy
- súlyos szállítási igénybevételnek volt kitéve.
•Kezelje óvatosan a készüléket. Lökés, ütés, vagy már kis magasságból való leejtés következtében is megsérülhet.
•Tartsa be azoknak a készülékeknek a használati útmutatóját és biztonsági előírásait is, amelyekhez ezt a készüléket csatlakoztatja.
b) Egyéb
•Forduljon szakemberhez, ha kétségei támadnak a készülék működésével, biztonságosságával vagy csatlakoztatásával kapcsolatban.
•A karbantartási, beállítási és javítási munkákat kizárólag szakemberrel vagy
egy szakműhellyel végeztesse.
Amennyiben a megfelelő csatlakoztatással, illetve a használattal kapcsolatban olyan kérdései vannak, amelyekre az útmutató nem adott választ, forduljon műszaki vevőszolgálatunkhoz vagy más szakemberhez.
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.
A kimeneti dugó jellemzői
dugó |
Ø kívül |
Ø belül |
Alkalmazás (példa) |
|
|
2,35 mm |
0,75 mm |
Digitális fényképezőgép |
|
|
|
|
|
|
|
3,5 mm |
1,35 mm |
Navigációs készülék |
|
|
|
|
Playstation Portable®, |
|
|
4,0 mm |
1,7 mm |
hordozható |
|
|
|
|
DVD lejátszó, digitális |
|
|
|
|
fényképezőgép |
|
|
|
|
Hordozható DVD |
|
|
4,75 mm |
1,75 mm |
lejátszó, |
|
|
|
|
|
|
|
|
|
Digitális fényképezőgép |
|
|
5,5 mm |
2,1 mm |
TFT monitor |
|
|
|
|
|
|
|
5,5 mm |
2,5 mm |
TFT monitor |
|
|
|
|
|
|
|
|
|
navigációs |
|
|
mini USB |
|
készülék, MP3- , |
|
|
|
|
MP4 lejátszó |
|
|
|
|
|
Üzembe helyezés
Kapcsolja az elektromos fogyasztót mindig ki, mielőtt a terméket csatlakoztatja ill. eltávolítja. Bizonyosodjon meg róla, hogy szabályszerűen csatlakoztatták. Amennyiben a csatlakoztatás nem megfelelő, úgy a termék felmelegedhet, vagy áramütést, tüzet stb. okozhat.
A készülékek teljes áramfogyasztása a 3 A-t nem lépheti túl.
1.Használja a kulcsot, hogy a kívánt feszültséget beállítsa.
2.Csatlakoztasson egy kisfeszültségű fogyasztót a kimeneti dugók egyikének vagy a terméken lévő USB csatlakozónak a segítségével. Vigyázzon a kimeneti dugóknál a helyes polaritásra. A kimeneti dugón és a hüvelyen lévő nyíl szimbólumoknak egymás felé kell mutatniuk, ekkor a belső éritkező pozitív és a külső érintkező negatív.
3.Hajtsa fel az az autós csatlakozódugót és dugja be egy autó szivargyújtó csatlakozójába. Az USB csatlakozón lévő fehér LED jelzi az üzemkész állapotot.
4.Használat után válassza le a terméket a tápellátásról.
A kiskészülék töltőt mind járó-, mind leállított motornál üzemeltetheti. Azonban ne indítsa el a motort akkor, ha az adapter be van kapcsolva, mert a szivargyújtó csatlakozóaljzatának áramellátása indításkor meg lesz szakítva. Amennyiben az adapter hosszabb ideig magas teljesítményen üzemel, ajánlatos a jármű akkumulátorát a motor indításához ismét feltölteni.
Biztosíték cseréje
A kiskészülék töltő beépített készülék védőbiztosítékkal rendelkezik. A biztosíték cseréje:
1.Húzza ki az adaptert a szivargyújtó csatlakozóból és válassza le az összes készülékről.
2.Csavarozza le a szivargyújtó dugó tetejét. Vegye ki a megszakadt biztosítékot és cserélje ki egy ugyanolyan típusú új biztosítékkal (250 V, 5 A).
3. Zárja vissza a biztosíték házat.
Eltávolítás
Az elhasznált elektronikus gépek értékes nyersanyagnak tekintendők, és nem valók a háztartási szemétbe!
Az elhasznált gépet az érvényes törvényi előírásoknak megfelelően kell eltávolítani.
Műszaki adatok
Bemeneti feszültség.................................... |
........................12 – 13,8 V/DC |
Kimeneti feszültség......................................... |
3/4,5/5/6/7,5/9,5/12 V/DC |
Kimeneti áram.................................................. |
3 A max. |
USB-kimenet................................................... |
5 V/DC, 1000 mA |
Dugó átmérő mm-ben (külső/belső)..................... |
2,35/0,75; 3,5/1,35 4,0/1,7 4,75/1,75; 5,5/2,1 5,5/2,5 |
Kábelhossz...................................................... |
1,8 m |
Méret (Sz x Ma x Mé)..................................... |
76 x 80 x 33 mm |
Súly........................................................... |
163 g |
Impresszum |
|
Ez a használati útmutató a Voltcraft®, Lindenweg 15, D-92242 |
Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de) |
kiadványa.
Minden jog, beleértve a fordítás jogát is, fenntartva. Bármilyen reprodukcióhoz, pl. fénymásolathoz, mikrofilm felvételhez vagy elektronikus adatfeldolgozó készülékre való átviteléhez a kiadó írásbeli engedélye szükséges. Az utánnyomás, kivonatos formában is, tilos.
A jelen használati útmutató megfelel a technika aktuális állásának a nyomtatás idején. A műszaki adatok és a külső kivitel módosításának jogát fenntartjuk.
© Copyright 2012 by Voltcraft® V1_1012_02-JU
