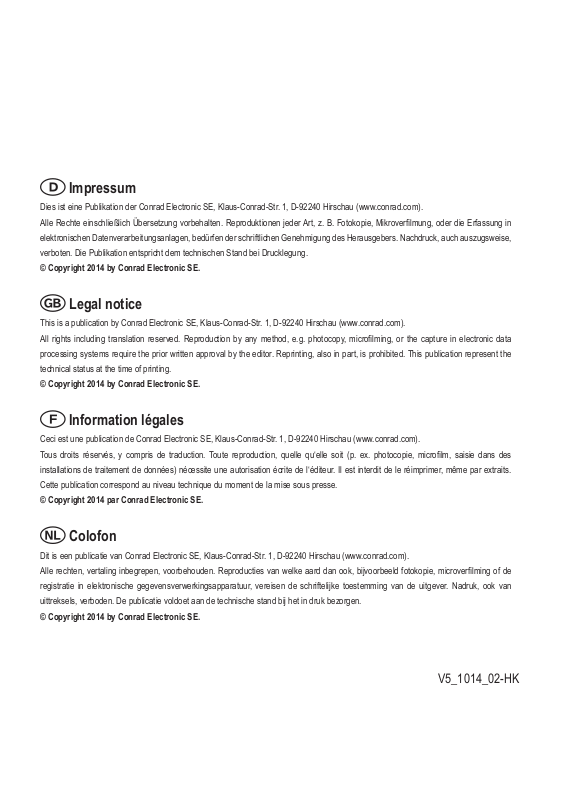

Impressum

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,

verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Legal notice

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data

processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the

technical status at the time of printing.

Information légales

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.

Colofon

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van

uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.

V5_1014_02-HK

Programmierbares Labor-Netzgerät

BEDIENUNGSANLEITUNG

Seite 4 – 31

Programmable laboratory power supply unit

OPERATING INSTRUCTIONS

Page 32 – 58

Alimentation de laboratoire programmable

MODE D’EMPLOI

Page 59 – 85

Programmeerbare laboratoriumvoeding

GEBRUIKSAANWIJZING

Best.-Nr. / Item No. / N° de commande / Bestnr.:

513910 PPS 11810, 1 – 18 V/DC, 0 – 10 A 513911 PPS 11360, 1 – 36 V/DC, 0 – 5 A 513912 PPS 11603, 1 – 60 V/DC, 0 – 2500 mA 513913 PPS 13610, 1 – 18 V/DC, 0 – 20 A 513914 PPS 16005, 1 – 36 V/DC, 0 – 10 A 513915 PPS 11815, 1 – 60 V/DC, 0 – 5 A

Pagina 86 – 112

Version 10/14

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur

Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an

Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auistung der Inhalte nden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.

These Operating Instructions accompany this product. They contain important

information on setting up and using the device. You should refer to these instructions, even if you are buying this product for someone else. Please retain these Operating Instructions for future use! A list of the contents can be found in the Table of contents, with the corresponding page number, on page 32.

Le présent mode d’emploi fait partie intégrante du produit. Il comporte des directives

importantes pour la mise en service et la manipulation de l’appareil. Tenir compte de

ces remarques, même en cas de transfert du produit à un tiers. Conserver ce mode d’emploi an de pouvoir le consulter à tout moment. La table des matières avec indication des pages correspondantes se trouve à la page 59.

Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden

overhandigt. Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen raadplegen. In de inhoudsopgave op pagina 86 vindt u een lijst met inhoudspunten met vermelding van het bijbehorende.

INHALTSVERZEICHNIS

1. Einführung ...................................................................................................................................... 5

2. Bestimmungsgemäße Verwendung ............................................................................................... 6

3. Lieferumfang .................................................................................................................................. 7

4. Zeichenerklärung ........................................................................................................................... 7

5. Sicherheitshinweise ....................................................................................................................... 8

6. Bedienelemente ........................................................................................................................... 10

7. Software installieren ..................................................................................................................... 10

8. Inbetriebnahme ............................................................................................................................. 11

9. Normalbetrieb ............................................................................................................................... 13

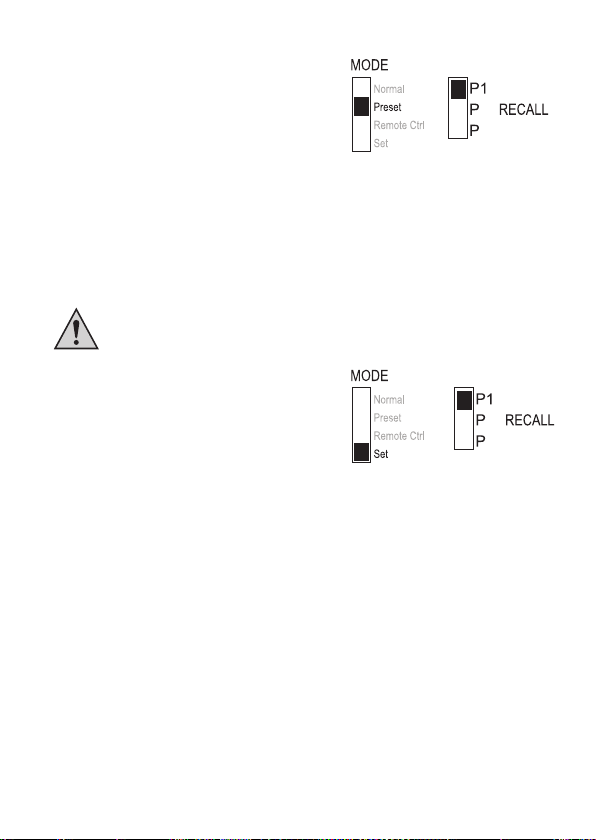

10. Speicherplatzbetrieb „Preset“ und „Set“ ....................................................................................... 16

11. Fernsteuerbetrieb „Remote Ctrl“ .................................................................................................. 17

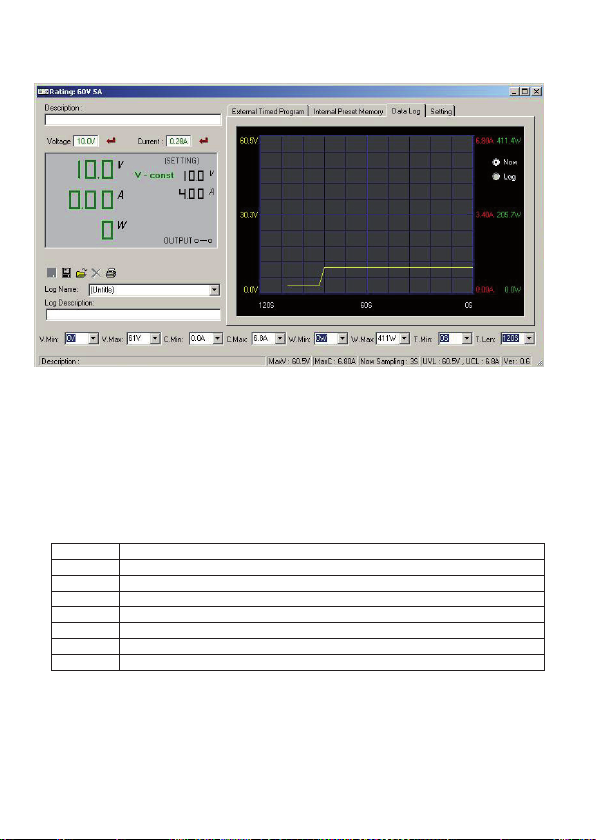

12. Steuerung mit PC-Software ......................................................................................................... 21

13. Schutzeinrichtungen .....................................................................................................................26

14. Wartung und Reinigung ................................................................................................................27

15. Behebung von Störungen ............................................................................................................ 28

16. Entsorgung ................................................................................................................................... 29

17. Technische Daten ......................................................................................................................... 30

Seite

1. EINFÜHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die

wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: Tel.-Nr.: 0 96 04 / 40 87 87 Fax-Nr.: 0180 5 / 31 21 10 E-Mail: Bitte verwenden Sie unser Formular im Internet

www.conrad.de, unter der Rubrik „Kontakt“.

Mo. - Fr. 10.00 bis 16.00 Uhr

Österreich: www.conrad.at

www.business.conrad.at

Schweiz: Tel.-Nr.: 0848/80 12 88 Fax-Nr.: 0848/80 12 89 E-Mail: support@conrad.ch Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

2. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Labornetzgerät dient als potentialfreie DC-Spannungsquelle zum Betrieb von

Kleinspannungsverbrauchern. Der einstellbare Ausgang kann an der Vorderseite bis max. 5 A und

an der Rückseite bis zur vollen Nennstromstärke abgegriffen werden. Der vordere Ausgang ist auf

5 A begrenzt und gegen Überlastung geschützt. Bei der Reihenschaltung der Ausgänge mehrerer

Netzgeräte können berührungsgefährliche Spannungen >75 V/DC erzeugt werden. Ab dieser Spannung müssen aus Sicherheitsgründen schutzisolierte Leitungen/Messkabel zum Einsatz kommen. Der Anschluss erfolgt an der Vorderseite über 4 mm Sicherheits-Buchsen, an der Rückseite

über Hochstrom-Schraubklemmbuchsen. Die Ausgänge (vorne und hinten) sind miteinander verbunden.

Es müssen ausreichend dimensionierte Anschlusskabel verwendet werden. Ein zu geringer Leiterquerschnitt kann zur Überhitzung und zum Brand führen.

Die Ausgangsdaten der Labornetzgeräte sind wie folgt:

Typ Ausgangsspannung Ausgangsstrom

PPS 11810 1 – 18 V/DC 0 – 10 A PPS 11360 1 – 36 V/DC 0 – 5 A PPS 11603 1 – 60 V/DC 0 – 2500 mA PPS 13610 1 – 18 V/DC 0 – 20 A PPS 16005 1 – 36 V/DC 0 – 10 A PPS 11815 1 – 60 V/DC 0 – 5 A

Die Einstellung für Spannung und Strom erfolgt stufenlos über digitale Drehregler mit Grob- und Feineinstellung, um eine schnelle und präzise Werteinstellung zu ermöglichen. Die Werte werden im übersichtlichen Display angezeigt. Die Strombegrenzung für den Konstantstrombetrieb kann ohne

Kurzschlussbrücke voreingestellt werden.

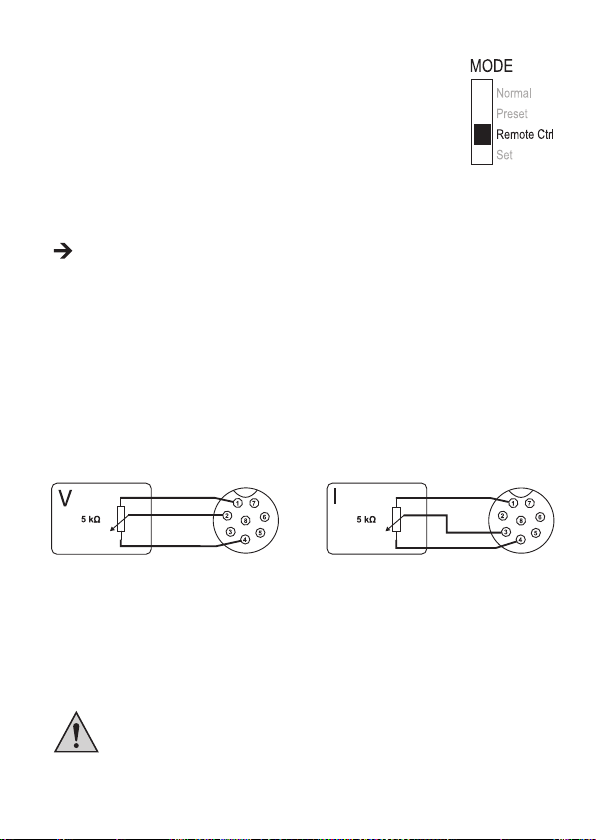

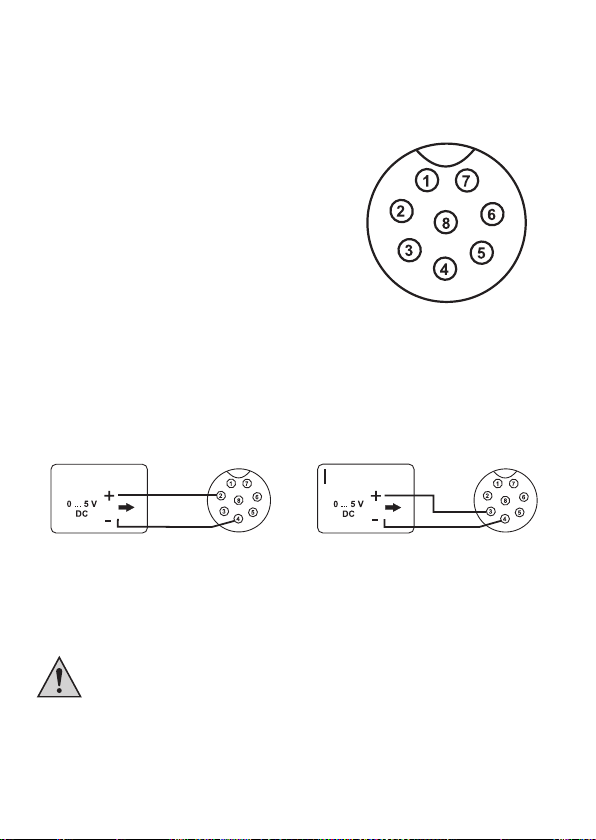

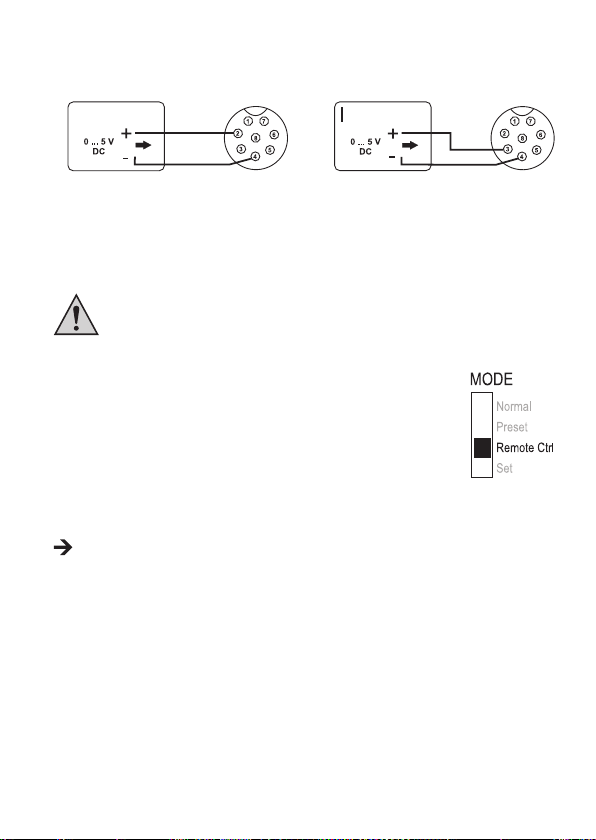

Das Netzgerät ist fernsteuerbar. Über eine externe Spannung (0 - 5 V/DC) oder über ein externes

Potentiometer (5 kOhm) kann die Ausgangsspannung und der Ausgangsstrom eingestellt werden. Der DCAusgang ist über einen Schaltkontakt ein- und ausschaltbar.

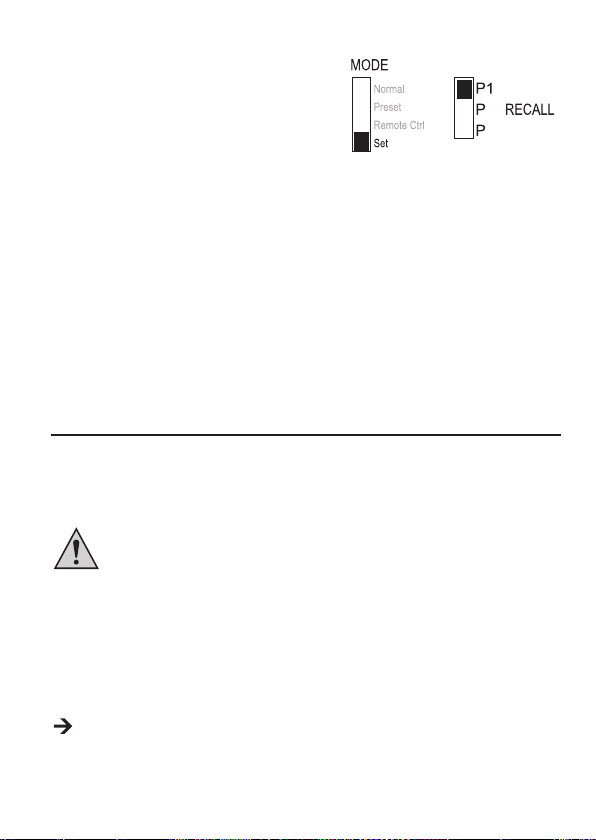

Drei frei programmierbare Speicherplätze können mit unterschiedlichen Festspannungen und Strombegrenzungen belegt werden. Der Wahlschalter bendet sich an der Rückseite.

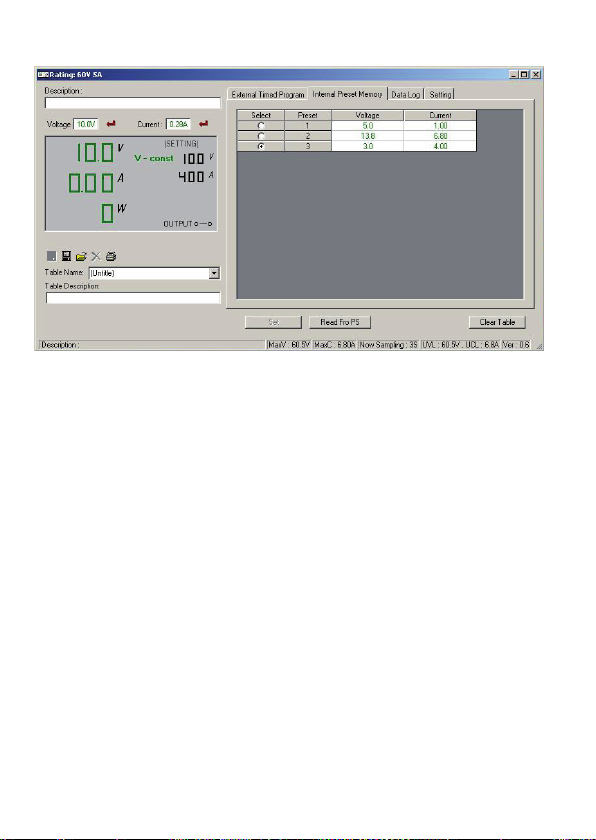

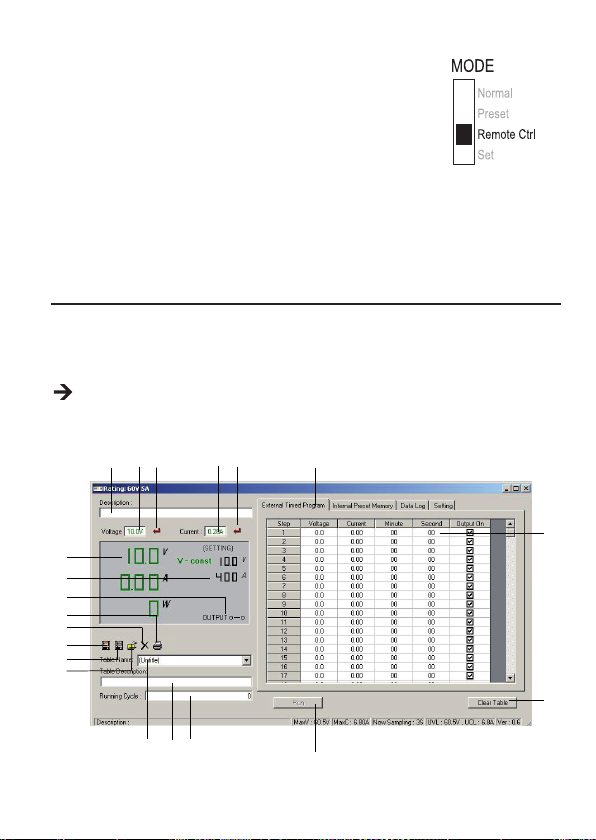

Mit der im Lieferumfang enthaltenen Software und dem USB-Anschluss kann die Stromversorgung zum Betrieb von zyklischen Arbeitsabläufen über einen PC gesteuert werden. Bis zu 20 programmierbare Spannungs- und Strom-Sets mit unterschiedlicher Zeitdauer können für den Betrieb programmiert werden. Die zyklischen Arbeitsabläufe können bis zu 999-mal wiederholt werden.

(Insgesamt, MAIN + AUX)

Das Gerät ist überlast- und kurzschlussfest und beinhaltet eine Sicherheits-Temperaturabschaltung. Das Labornetzgerät ist in Schutzklasse 1 aufgebaut. Es ist nur für den Anschluss an Schutzkontaktsteckdosen mit Schutzerdung und einer haushaltsüblichen Wechselspannung von 230 V/AC zugelassen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern

des Produktes nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt

und kann zur Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für späteres Nachschlagen auf.

Befolgen Sie alle Sicherheitshinweise und Informationen in dieser Anleitung.

3. LIEFERUMFANG

• Labor-Netzteil

• Remote-Anschlussbuchse

• Schutzkontakt-Netzkabel

• USB-Kabel

• CD (Software)

• Bedienungsanleitung

4. ZEICHENERKLÄRUNG

Ein Ausrufungszeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen.

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchti-

gung der elektrischen Sicherheit des Geräts.

Dieses Symbol zeigt Tipps und Informationen zur Bedienung.

Nur zur Verwendung in trockenen Innenbereichen

Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen

Richtlinien.

Schutzleiteranschluss; diese Schraube darf nicht gelöst werden

5. SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu

einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken

Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht

mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen

Geräte, an die das Produkt angeschlossen wird.

• Produkte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb beim Betrieb des Produkts in Anwesenheit von Kindern besondere Vorsicht walten, insbesondere wenn diese versuchen, Gegenstände durch Gehäuseöffnungen in ein Gerät zu stecken. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlags.

• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab bzw. in deren Nähe. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags.

• Betreiben Sie das Produkt nur in trockenen Innenräumen. Es darf nicht feucht oder nass werden. Ansonsten besteht Lebensgefahr durch einen elektrischen Schlag!

• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der Umgang

mit elektrischen Geräten durch geschultes Personal überwacht werden.

• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und

Betriebsmittel.

• Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende

Teile freigelegt werden.Trennen Sie deshalb vor einer Wartung oder Instandsetzung das Produkt von allen Spannungsquellen. Kondensatoren im Gerät können noch

geladen sein, selbst wenn es von allen Spannungsquellen getrennt wurde.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen

bleiben kann. Es besteht Verletzungsgefahr.

• Tragen Sie während der Arbeit mit Netzteilen oder Ladegeräten keine metallenen und leitenden Schmuckketten, Armreifen, Ringe usw. Verbinden Sie Netzteile und Ladegeräte unter keinen Umständen mit Menschen oder Tieren.

• Überprüfen Sie vor jedem Einsatz das Produkt auf Beschädigung(en). Falls Sie Beschädigungen feststellen, verwenden Sie das Produkt nicht mehr. Trennen Sie es von der Netzspannung und ziehen Sie das Steckernetzteil aus der Netzsteckdose.

Bringen Sie das Produkt danach in eine Fachwerkstatt.

• Verwenden Sie als Spannungsquelle ausschließlich eine ordnungsgemäße

Netzsteckdose (230V~/50Hz) des öffentlichen Versorgungsnetzes.

• Ziehen Sie das Steckernetzteil nicht am Kabel aus der Netzsteckdose!

• Unter folgenden Bedingungen muss der Netzstecker aus der Steckdose gezogen

werden:

- vor dem Reinigen des Produkts

- bei Gewitter

- wenn das Produkt über einen längeren Zeitraum nicht verwendet wird.

• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Produkts.

Decken Sie die Belüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab. Halten Sie einen Mindestabstand von 15 cm zu anderen Gegenständen ein.

• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt werden.

• Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B. Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe zum Produkt benden, da diese das Produkt beeinussen können.

• Betreiben Sie das Ladegerät nicht an Orten oder in Räumen, die ungünstige

Umgebungsbedingungen aufweisen. Dies kann zur Beschädigung der empndlichen Elektronik im Inneren des Ladegeräts führen und ist mit lebensbedrohenden Gefahren verbunden. Ungünstige Umgebungsbedingungen sind:

- Hohe Luftfeuchtigkeit (> 80 % relativ, Kondensation)

- Feuchtigkeit, Staub, brennbare Gase, Lösungsmitteldämpfe, Benzin

- Hohe Umgebungstemperatur (> ca. +50 °C)

- Elektromagnetische Felder (Motoren, Transformatoren, Audiosysteme für Modellbau usw.) oder elektrostatische Felder

• Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung

angeschlossen werden. Kondenswasser könnte zu Schäden am Gerät führen. Warten Sie, bis sich das Gerät der neuen Umgebungstemperatur angepasst hat.

Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem

Fachmann bzw. einer Fachwerkstatt durchführen.

6. BEDIENELEMENTE

1. LED-Messanzeigeelement mit Anzeige für C.V. (Konstantspannung) und C.C. (Konstantstrom)

2. Kontrollanzeige Rückseite

3. Bedienungsknopf Ausgangsspannung

4. Bedienungsknopf Ausgangsstrom

5. POWER (ein/aus) Schalter

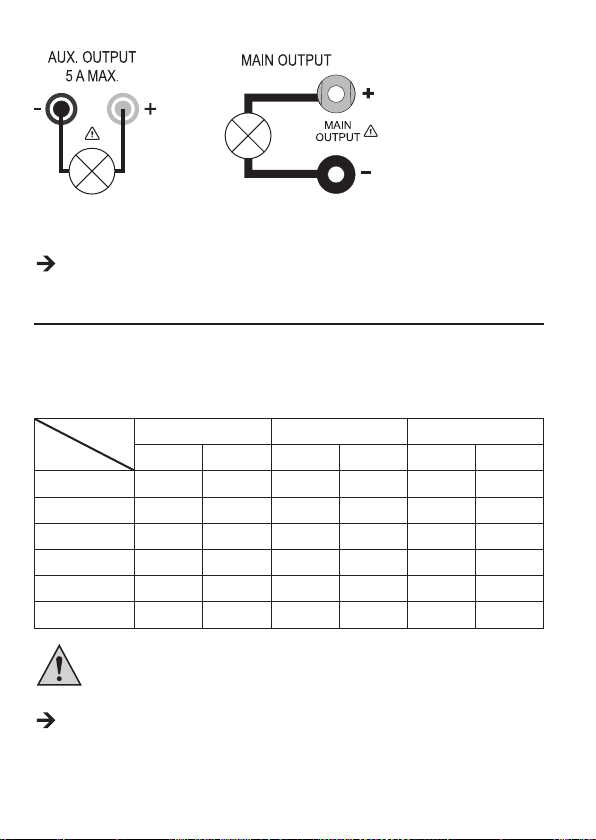

6. AUX. OUTPUT 5A MAX. (AUX.-Ausgangsanschlüsse)

7. MAIN OUTPUT(Ausgangsanschlüsse)

8. Modus-Auswahlschalter

9. Abruf-Auswahlschalter

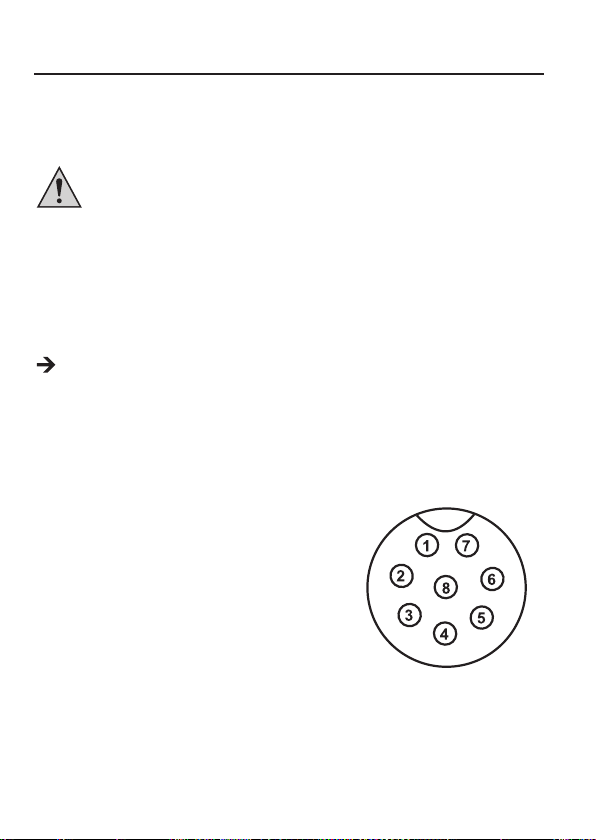

10. Fernsteuerungsanschluss

11. Lufteinlassgitter Kühlgebläse

12. Leistungsaufnahme und Netzsicherung

13. USB-Buchse

7. SOFTWARE INSTALLIEREN

1. Verbinden Sie das Netzteil nicht vor der Softwareinstallation mit dem PC.

2. Legen Sie die im Lieferumfang enthaltene CD in das CD-ROM-Einschubfach eines PC ein.

3. Öffnen Sie das Laufwerk und doppelklicken Sie „setup.exe“.

4. Das Begrüßungsfenster für die Installation erscheint, klicken Sie zum Fortfahren „OK“.

5. Wenn Sie das Installationsverzeichnis ändern wollen, klicken Sie „Verzeichnis ändern“ und wählen Sie Ihr gewünschtes Installationsverzeichnis.

6. Klicken Sie zum Fortfahren die Schaltäche .

7. Wählen Sie für die Software eine bestehende Programmgruppe aus oder erstellen Sie eine neue.

Die standardmäßig festgelegte Gruppe ist HCS. Klicken Sie auf die Schaltäche „Weiter“, um fortzufahren.

8. Das Einrichtungsprogramm ist nun abgeschlossen.

9. Schließen Sie das Netzteil an eine freie USB-Schnittstelle des PC an.

10. Schalten Sie das Netzteil mit dem POWER (ein/aus) Schalter (5) ein.

11. Das Gerät wird erkannt und sein Treiber automatisch gesucht. Wenn dieser nicht gefunden wird,

ndet sich der Treiber im Ordner „USB Drivers for Win 2K_XP_S2K3_Vista“.

8. INBETRIEBNAHME

Das Labornetzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit entsprechender Ladeabschaltung.

Bei längerem Betrieb mit Nennlast wird die Gehäuseoberäche warm. Achtung! Mögliche Verbrennungsgefahr ! Achten Sie daher unbedingt auf eine ausreichende

Belüftung des Netzgerätes und betreiben Sie es niemals teilweise oder ganz abgedeckt, um eventuelle Schäden zu vermeiden. Achten Sie beim Anschluss eines Verbrauchers unbedingt darauf, dass dieser im nicht eingeschalteten Zustand angeschlossen wird. Ein eingeschalteter Verbraucher kann beim Anschluss an die Ausgangsbuchsen des Netzgerätes zu einer Funkenbildung führen, welche wiederum die Buchsen bzw. die angeschlossenen Leitungen und/oder deren Klemmen beschädigen können. Wenn Sie Ihr Netzgerät nicht benötigen, schalten Sie es aus und trennen es vom Netz. Die Anzeigen bleiben nach dem Ausschalten noch einige Sekunden an, um die internen Kondensatoren zu entladen und die zuletzt eingestellten Parameter abzuspeichern. Auf einen ausreichenden Leiterquerschnitt der DC-Anschlussleitungen ist unbedingt zu achten, da eine Überlastung zum Leitungsbrand führen kann.

Anschluss des Netzkabels

1. Verbinden Sie das beiliegende Schutzkontakt-Netzkabel mit dem Kaltgeräte-Einbaustecker (12) am Netzgerät. Achten Sie auf festen Sitz.

2. Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerdung. Die Gesamtlänge des Netzkabels bis zur Steckdose darf 3 m nicht Überschreiten.

Aufstellen des Gerätes

Stellen Sie das Labornetzgerät auf eine stabile, ebene und unempndliche Oberäche ab. Achten Sie darauf, dass die Lüftungsschlitze im Gehäuse nicht verdeckt werden.

Allgemeine Informationen

Das Labornetzgerät ist mikroprozessorgesteuert und wird über zwei digitale Einstellregler (Inkrementalgeber ohne Endposition) mit Tastfunktion bedient. Dies ermöglicht die Fein- und Grobregelung über einen Regler. Nach dem Einschalten erfolgt ein Systemcheck. In den beiden Anzeigen wird der Teststatus angezeigt. Die Anzeigereihenfolge ist wie folgt:

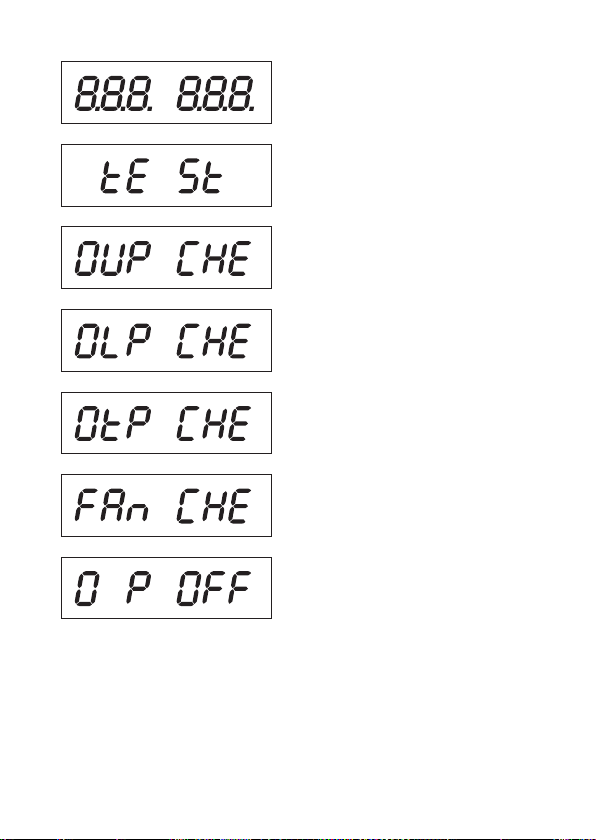

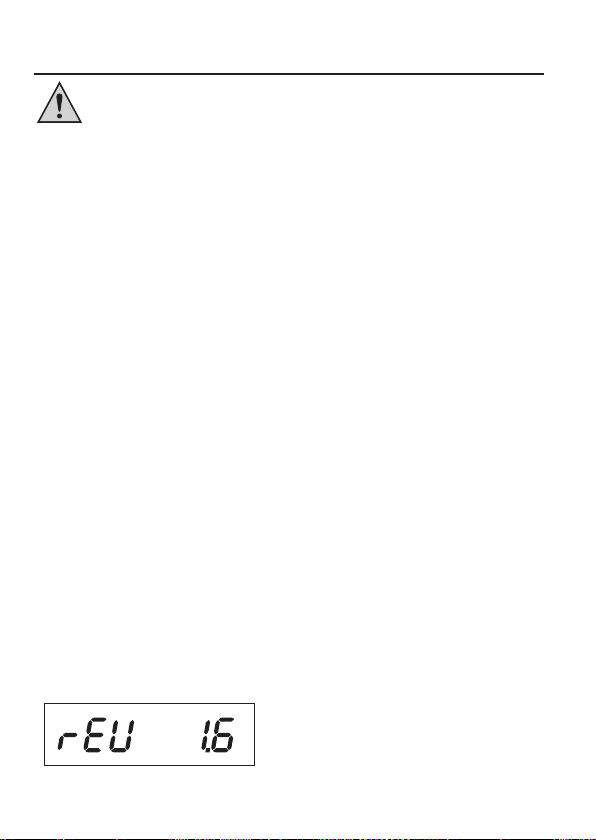

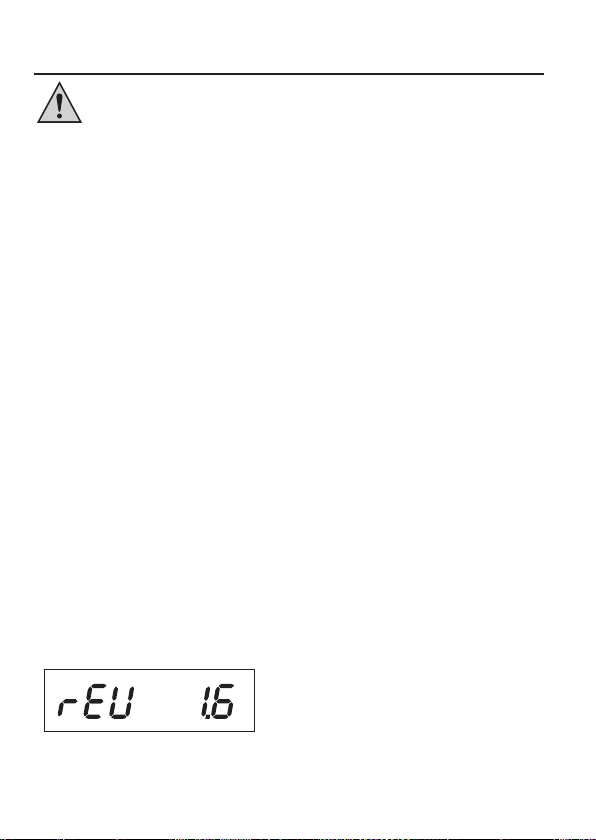

Anzeige des aktuellen Softwarestandes.

Segmenttest ob die Anzeige mit allen

inzelsegmenten funktioniert. Danach erfolgt der Test der LED-Anzeigen „C.V.“, „C.C.“ und „REAR CONTROL“.

Systemtest der Schutzvorrichtungen beginnt.

Der Überspannungsschutz wird geprüft.

Der Überlastschutz wird geprüft.

Der Übertemperaturschutz wird geprüft.

Lüftertest. Der Lüfter wird kurz über den gesamten

Drehzahlbereich getestet.

Die Lüfterdrehzahl nimmt kurz hörbar zu.

Die Fernsteuerfunktion für „Ausgang aus“ wird geprüft. Nach diesem Schritt wird in die normale

Betriebsanzeige umgeschaltet.

Das Netzgerät ermöglicht den Betrieb in 4 Modi. Diese Modi werden über einen Schiebeschalter an der Rückseite „MODE“ (8) angewählt. Folgende Modi sind möglich:

Normal Normalbetrieb. Die Einstellung von Spannung und Strom erfolgt an der

Preset Speicherplatzbetrieb. Im Gerät können drei Festspannungen eingespeichert

Remote Ctrl Fernsteuerbetrieb. Das Netzgerät kann über eine externe Spannung oder ein

Set Einstellbetrieb. Die drei Preset-Plätze können frei programmiert werden.

Die einzelnen Betriebsmodi werden Ihnen im folgenden genauer Beschrieben.

Vorderseite.

und über diese „Preset“-Funktion direkt angewählt werden. Die Wahl des Speicherplatzes erfolgt über den Schiebeschalter „RECALL“ (15). Die vorderen

Einstellregler sind inaktiv.

externes Poti ferngesteuert werden. Die Ferneinstellung kann für Spannung und Strom erfolgen. Die vorderen Einstellregler sind inaktiv.

Speicherplatz am Schiebeschalter „RECALL“ (9) wählen und Einstellungen über

Einstellregler (3, 4) vornehmen.

9. NORMALBETRIEB

Im Normalbetrieb lässt sich das Netzgerät über die vorderen Einstellregler bedienen. Achten Sie darauf, dass sich der Schiebeschalter „MODE“ in Position „Normal“ bendet. Entfernen Sie angeschlossene Verbraucher vom Ausgang (6

oder 7).

Schalten Sie das Netzgerät über den Betriebsschalter (5) ein. Das Display

(1) leuchtet und nach einem kurzen Selbsttest erscheint die Spannungs- und Stromanzeige.

Stellen Sie vor jeder Spannungseinstellung erst die Strombegrenzung ein. Ein zu hoher Stromwert kann Ihre Anschlussleitungen beschädigen, ein zu niedriger Stromwert (<1 A) kann die Ausgangsspannung begrenzen.

Strombegrenzung einstellen

Die Begrenzung des Ausgangsstromes ist ein Schutzmechanismus, um den Verbraucher oder die Anschlussleitungen zu schützen. Die Strombegrenzung kann ohne Kurzschluss am Ausgang

voreingestellt werden. Das Netzgerät liefert dann maximal den voreingestellten Strom.

1. Entfernen Sie angeschlossene Verbraucher vom Netzgerät.

2. Schalten Sie das Netzgerät über den Betriebsschalter (5) ein. Das Display (1) leuchtet und nach

einem kurzen Selbsttest erscheint die Spannungs- und Stromanzeige.

3. Stellen Sie die Strombegrenzung am Einstellregler „CURRENT“ entsprechend (4) Ihrer Anwendung

ein.

4. Drehen Sie am Regler und es erscheint der Strombegrenzungswert.

Erfolgt innerhalb von 3 Sekunden keine Einstellung, schaltet die Anzeige wieder zur aktuellen Stromanzeige zurück.

5. Zum Einstellen der Strombegrenzung drehen Sie den Einstellregler nach links oder rechts. Nach

dem Einschalten ist immer der Fein-Einstellbereich (0,1 A) aktiv. Dies wird durch eine leicht hellere

Ziffer dargestellt.Drücken Sie kurz von vorne auf den Drehregler. Die Dezimalstelle (1,0 oder 0,1) des Einstellbereichs ändert sich bei jedem Drücken. Drehen verändert den Wert.

6. Die Einstellung kann grob (im Einerstellenbereich) oder fein (im Zehntelbereich) erfolgen.

7. Wurde der gewünschte Stromwert eingestellt, schaltet die Anzeige nach ca. 3 Sekunden

automatisch in die normale Anzeige zurück.

Wird die voreingestellte Stromstärke im Normalbetrieb erreicht, schaltet das Netzgerät in den

Strombegrenzungsmodus und reduziert dabei den Spannungswert. Dieser Betrieb wird mit der roten Statusanzeige „C.C.“ (1) signalisiert.

Ausgangsspannung einstellen

Die Ausgangsspannung kann am Einstellregler „VOLTAGE“ (3) eingestellt werden. Die Grob- und Feinregelung erfolgt in gleicher Weise wie bei der Einstellung der Strombegrenzung.

Durch den großen Regelbereich kann es sein, dass die Spannungseinstellung ca. 1-2 Sekunden benötigt, um von einem hohen auf einen niedrigeren Spannungswert zu regeln.

Im normalen Betrieb arbeitet das Gerät im Konstantspannungsmodus. Das heißt, das Netzgerät gibt eine konstante voreingestellte Ausgangsspannung ab. Dieser Betrieb wird mit

der grünen Statusanzeige „C.V.“ (1) signalisiert.

Anschluss eines Verbrauchers

Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser uneingeschaltet mit dem Netzgerät verbunden wird. Die max. Stromaufnahme des anzuschließenden Verbrauchers darf die Angaben in den technischen Daten nicht überschreiten. Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte können berührungsgefährliche Spannungen (> 75 VDC) erzeugt werden, welche bei Berührung lebensgefährlich sein können. Ab dieser Spannung darf nur schutzisoliertes Zubehör (Anschlussleitungen, Messleitungen etc.) verwendet werden. Die Verwendung metallisch blanker Leitungen und Kontakte ist zu

vermeiden. Alle diese blanken Stellen sind durch geeignete, schwer entammbare

Isolierstoffe oder andere Maßnahmen abzudecken und vor direkter Berührung und Kurzschluss zu schützen. Achten Sie auf einen ausreichenden Leiterquerschnitt für die vorgesehene Stromstärke.

Am Netzgerät sind zwei Ausgänge vorhanden. Diese Ausgänge führen immer die selbe Ausgangsspannung. Der Unterschied liegt jedoch in der Strombelastbarkeit.

An den vorderen Buchsen (6) kann nur ein Strom von max. 5 A entnommen werden. Eine automatische Strombegrenzung ist integriert. Die rückseitigen Schraub-Buchsen sind für den vollen Nennstrom ausgelegt. Ab 20 A Ausgangsstrom wird die Schraubklemmfunktion der rückseitigen Buchsen empfohlen, um eine Überhitzung der Steck-Buchsen zu vermeiden.

1. Entfernen Sie angeschlossene Verbraucher vom Ausgang.

2. Schalten Sie das Netzgerät über den Betriebsschalter (5) ein. Die Betriebsanzeige (1) leuchtet und im Display erscheint die Spannungs- und Stromanzeige.

3. Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein.

4. Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.

5. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ und den Minuspol (-) mit

der schwarzen Buchse „-“ des entsprechenden Ausgangs (vorne = „AUX. OUTPUT“ (6), hinten = „MAIN OUTPUT“ (7)).

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.

Die Stromaufnahme des angeschlossenen Verbrauchers wird im Display (1) in Ampere (A)

angezeigt.

10. SPEICHERPLATZBETRIEB „PRESET“ UND „SET“

Im Gerät können drei Festspannungen inkl. Stromeinstellungen über die „Set“-Funktion eingespeichert

und über die „Preset“-Funktion direkt angewählt werden.

Werkseitig sind alle drei Speicherplätze (P1, P2, P3) voreingestellt. Diese sind wie folgt belegt:

Speicher

Typ

PPS 11810 5 V Maximum 13.8 V Maximum 15 V Maximum

PPS 11360 5 V Maximum 13.8 V Maximum 25 V Maximum

PPS 11603 5 V Maximum 13.8 V Maximum 55 V Maximum

PPS 13610 5 V Maximum 13.8 V Maximum 15 V Maximum

PPS 16005 5 V Maximum 13.8 V Maximum 25 V Maximum

PPS 11815 5 V Maximum 13.8 V Maximum 55 V Maximum

Achten Sie darauf, dass keine Verbraucher angeschlossen sind.

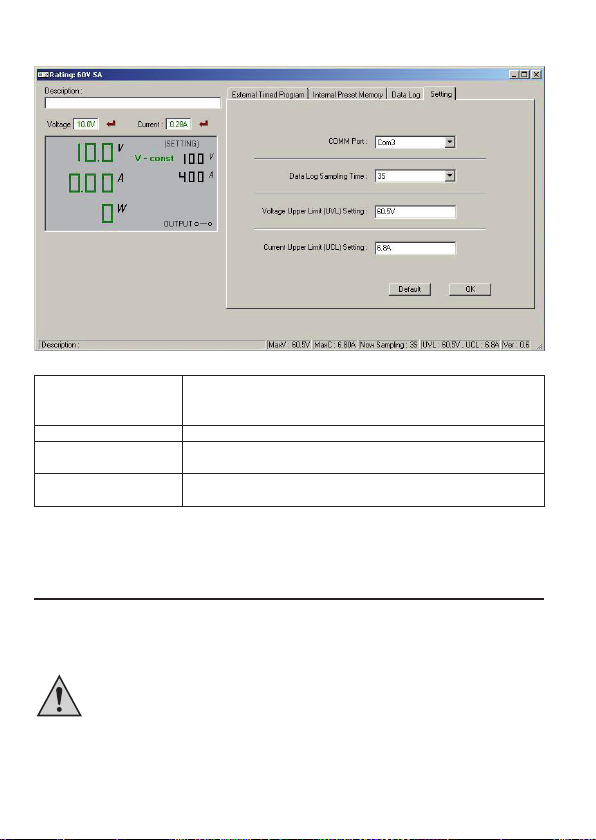

Der Datenspeicher kann über die mitgelieferte Software eingestellt werden. Beachten Sie hierzu das Kapitel STEUERUNG MIT PC-SOFTWARE.

1. Aktivieren Sie die „Preset“-Funktion über den

rückseitigen Schiebeschalter „MODE“ (8).

2. Stellen Sie den Schalter in Position „Preset“. Die

vorderseitige LED-Anzeige „REAR CONTROL“ (2)

leuchtet. Die vorderen Drehregler sind jetzt inaktiv.

3. Wählen Sie am rückseitigen Schiebeschalter

„RECALL“ (9) den entsprechenden Speicherplatz „P1,

P2 oder P3“. Die entsprechende Ausgangsspannung wird im Display (1) angezeigt.

4. Der Verbraucher kann angeschlossen und eingeschaltet werden.

P1 P2 P3

Spannung Strom Spannung Strom Spannung Strom

2 3

5. Zum Deaktivieren der Festspannungsfunktion schieben sie den Schiebeschalter „MODE“ (8) zurück in Position „Normal“. Die LED-Anzeige „REAR CONTROL“ (2) erlischt. Es wird in den normalen Netzgerätebetrieb umgeschaltet (DC-Verbraucher bitte immer vorher entfernen!)

Speicherplätze selbst belegen „Set“

Alle drei Speicherplätze können mit benutzereigenen Werten für Ausgangsspannung und

Strombegrenzung belegt werden.

Achten Sie darauf, dass keine Verbraucher angeschlossen sind.

1. Aktivieren Sie die „Set“-Funktion über den rückseitigen Schiebeschalter „MODE“ (8). Stellen Sie den Schalter

in Position „Set“. Die vorderseitige LED-Anzeige „REAR CONTROL“ (2) leuchtet.

2. Wählen Sie am rückseitigen Schiebeschalter „RECALL“ (9) den entsprechenden Speicherplatz „P1, P2 oder P3“. Die entsprechenden Werte für Spannung

und Strom werden im Display (1) angezeigt.

3. Über die vorderseitigen Drehregler (3 und 4) kann die gewünschte Ausgangsspannung und die Strombegrenzung eingestellt werden.

4. Wiederholen Sie diese Schritte bei bedarf mit den anderen Speicherplätzen.

5. Sind alle Parameter eingestellt, schieben sie den Schiebeschalter „MODE“ (8) zurück in Position

„Preset“ für den Festspannungsbetrieb oder Position „Normal“ für den Standard-Betrieb.

2 3

Speicherplätze auf Werkseinstellung zurücksetzen

1. Schalten Sie das Netzgerät aus.

2. Drücken Sie von vorne gleichzeitig auf die beiden Drehregler und halten diese gedrückt.

3. Schalten Sie das Netzgerät ein. Nachdem die Anzeigen aueuchten lassen Sie die beiden Drehregler los. Die werksseitig voreingestellten Parameter sind wieder vorhanden.

11. FERNSTEUERBETRIEB „REMOTE CTRL“

Über den eingebauten „Remote Control“-Fernsteueranschluss (10) kann die Spannungs- und Stromeinstellung mit einer externen Spannungsquelle oder über einen externen, einstellbaren

Widerstand (kurz „Poti“) erfolgen. Der Fernsteueranschluss erfolgt am rückseitigen „Remote Control“-

Einbaustecker (10). Für den Anschluss liegt eine Remote-Buchse bei.

Im Fernsteuerbetrieb muss immer der Stromsteuerpfad mit angeschlossen sein, da der Ausgang sonst in den Strombegrenzungsmodus „C.C.“ schaltet und die Ausgangsspannung begrenzt.

Vorbereitung des Fernsteueranschlusses

1. Lösen Sie die seitliche Schraube der beiliegenden Steckbuchse und nehmen mit einer kleinen

Drehbewegung die vordere, schwarze Kontaktbuchse heraus.

2. Führen Sie von hinten durch die Metallhülse fünf Anschlussleitungen mit einem Leiterquerschnitt

von mindestens 0,34mm2. Löten Sie diese Leitungen an den Lötfahnen Nr.1, 2, 3, 4 und 5 der

schwarzen Kontaktbuchse sorgfältig fest. Achten Sie darauf, dass keine Kurzschlüsse entstehen.

Die Ziffern der Lötfahnen sind am schwarzen Isolierkörper angegeben.

Markieren Sie die losen Leitungsenden mit den entsprechenden Kontaktziffern (1-5), um eine

Verwechslung auszuschließen.

Setzen Sie die schwarze Kontaktbuchse in umgekehrter Reihenfolge in die Metallhülse und verschrauben diese sorgfältig.

Die Kontaktbelegung lautet wie folgt:

Kontakt 1 Interne Steuerspannung + 5 V/DC (<50 mA)

Kontakt 2 Spannungseinstellung

Kontakt 3 Stromeinstellung

Kontakt 4 Bezugsmasse („Ground“)

Kontakt 5 Ausgang Ein/Aus

Kontakt 6 – 8 Nicht belegt

Steuerung über externe Spannungsquelle

Das Netzgerät kann mit einer externen Spannungsquelle von 0 bis 5 V/DC über den gesamten Bereich für Spannung und Strom ferngesteuert werden.

Zum Anschluss gehen Sie wie folgt vor: Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:

Spannungseinstellung “V”

• Anschluss 2 zum Pluspol (+) der externen Steuerspannung.

• Anschluss 4 zum Minuspol (-) der externen Spannungsquelle.

Die Spannung am Fernsteueranschluss darf 5 V nicht überschreiten. Die Anschlüsse dürfen nicht kurzgeschlossen werden.

1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse mit dem rückseitigen Remote- Anschluss. Verschrauben Sie den äußeren

Befestigungsring.

2. Regeln Sie die Spannung der externen Spannungsquelle auf 0 V.

3. Schalten Sie das Netzgerät ein.

4. Stellen Sie den rückseitigen MODE-Schalter (8) in Position „Remote Ctrl“.

Die „REAR CONTROL“-Anzeige (2) leuchtet.

5. Über die externe Spannungsquelle kann nun der gewünschte Ausgangswert

eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf

korrekte Funktion. Die Ausgangsspannung kann am Display kontrolliert werden..

Schließen Sie bei der Überprüfung der Stromregelung den rückseitigen Hauptausgang (7)

mit einem ausreichend dicken Kabel kurz (mind. 8 mm2). Kontrollieren Sie den gesamten

Einstellbereich auf korrekte Funktion.

Wird die Fernsteuerfunktion nicht mehr benötigt, stellen Sie den MODE-Schalter (8) in Position „Normal“.

Stromeinstellung “I“:

• Anschluss 3 zum Pluspol (+) der externen Steuerspannung

• Anschluss 4 zum Minuspol (-) der externen Spannungsquelle

Steuerung über einen regelbaren Widerstand (Poti)

Das Netzgerät kann mit einem externen Poti (5 Kohm) über den gesamten Bereich für Spannung und Strom ferngesteuert werden.

Zum Anschluss gehen Sie wie folgt vor: Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:

Spannungseinstellung “V”

• Anschluss 1 an einem Ende des

Widerstandes.

• Anschluss 2 am mittleren Schleifkontakt des Widerstandes.

• Anschluss 4 am zweiten Ende des

Widerstandes.

Die Anschlüsse 1 und 4 dürfen nicht kurzgeschlossen werden.

1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse mit dem rückseitigen Remote-

1. Anschluss. Verschrauben Sie den äußeren Befestigungsring.

2. Schalten Sie das Netzgerät ein.

3. Stellen Sie den rückseitigen MODE-Schalter (8) in Position „Remote Ctrl“. Die

„REAR CONTROL“-Anzeige (2) leuchtet.

4. Über das externe Poti können die gewünschten Ausgangswerte eingestellt

werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.

Die Ausgangsspannung kann am Display kontrolliert werden.

Schließen Sie bei der Überprüfung der Stromregelung den rückseitigen Hauptausgang

(7) mit einem ausreichend dicken Kabel kurz (mind. 8 mm2). Kontrollieren Sie den gesamten

Einstellbereich auf korrekte Funktion.

Wird die Fernsteuerfunktion nicht mehr benötigt, stellen Sie den MODE-Schalter in Position „Normal“.

Stromeinstellung “I“:

• Anschluss 1 an einem Ende des

Widerstandes.

• Anschluss 3 am mittleren Schleifkontakt des Widerstandes.

• Anschluss 4 am zweiten Ende des

Widerstandes.

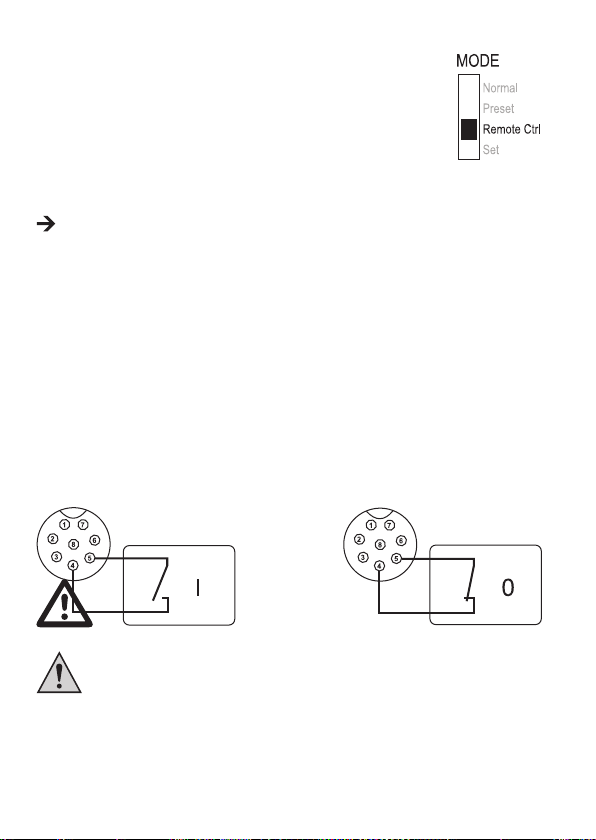

Ausgang fernsteuern (Ein/Aus)

Der DC-Ausgang kann über einen Schaltkontakt ein- und ausgeschaltet werden.

Zum Anschluss gehen Sie wie folgt vor:

1. Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet.

2. Kontaktieren Sie Anschluss 4 und 5 zu einem potentialfreien Schaltkontakt.

3. Wenn der Ausgang ausgeschaltet ist, blinken die Statusanzeigen „C.V.“ und „C.C.“ (1). Das Display

zeigt daraufhin die derzeitigen Einstellungen der Ausgangsspannung und des Ausgangsstroms (1)

an.

4. Wenn der Ausgang ausgeschaltet ist, können Sie die Ausgangswerte mit den Einstellreglern für

Spannung (3) und Strombegrenzung (4) festlegen.

An die Kontakte 4 und 5 darf keine Spannung angelegt werden.

5. Schalten Sie das Netzgerät aus und verbinden dann die Remote- Buchse mit dem rückseitigen Remote-Anschluss. Verschrauben Sie

den äußeren Befestigungsring.

6. Schalten Sie das Netzgerät ein.

7. Stellen Sie den rückseitigen MODE-Schalter (8) in Position „Remote

Ctrl“. Die „REAR CONTROL“-Anzeige (2) leuchtet.

8. Bei offenem Schaltkontakt ist der DC-Ausgang aktiv, bei geschlossenem Schaltkontakt wird der DC-Ausgang abgeschaltet. Kontrollieren Sie die

Schaltfunktion auf korrekte Funktion.

9. Bei abgeschaltetem DC-Ausgang erscheint „O P OFF“ im Display.

10. Wird die Fernsteuerfunktion nicht mehr benötigt, stellen Sie den

MODE-Schalter in Position „Normal“.

12. STEUERUNG MIT PC-SOFTWARE

Öffnen Sie die HCS-Software durch Anklicken ihres Symbols im Startmenü unter „Programmdateien > HCS“. Der Steuerbefehl der Software wird die physische Steuerung der Stromversorgung aufheben.

Schalten Sie das Produkt an und schließen Sie es entsprechend an, bevor Sie das Programm

aufrufen.

Betriebselemente der Software und Grundbetrieb

14 13

1. Beschreibung Ein Textfeld, in dem Sie eine Beschreibung eintragen können.

2. Spannung In diesem Feld können Sie die Spannung zur Stromversorgung

2 3

4 5

1011

programmieren. Drücken Sie nach Eingabe des Wertes die Eingabetaste auf der Tastatur oder klicken Sie das Enter-Symbol (3),

3. Enter-Symbol Klicken Sie zum Einrichten der Ausgangsspannung der Stromversorgung

4. Strom In diesem Feld können Sie die Stromstärke zur Stromversorgung

um die Stromversorgung einzustellen.

gemäß der Vorgabe im Spannungsfeld (2).

programmieren. Drücken Sie nach Eingabe des Wertes die Eingabetaste auf der Tastatur oder klicken Sie das Enter-Symbol (5),

5. Enter-Symbol Klicken Sie zum Einrichten des Ausgangsstroms der Stromversorgung

6. Funktionsregisterkarten Wechseln Sie die Funktionsansicht auf der rechten Seite zwischen:

um die Stromversorgung einzustellen.

gemäß der Vorgabe im Spannungsfeld (4).

• Externes Zeitprogramm

• Interner Voreinstellungsspeicher

• Datenaufzeichnung

7. Datenerfassungstabelle Das Datenerfassungsfeld für die externe Zeitprogrammfunktion. Die

8. Tabelleninhalt löschen Löschen Sie sämtliche Daten in der Datenerfassungstabelle für die

• Einstellungen

maximale Anzahl an Aktionen beträgt 20.

externe Zeitprogrammfunktion.

9. Start/Stopp Starten bzw. stoppen Sie das externe Zeitprogramm gemäß den in der

10. Anzahl Arbeitsabläufe Die Anzahl an Arbeitsabläufen, die das Zeitprogramm durchlaufen wird.

11. Tabellenbeschreibung Ein Textfeld, in dem eine Tabellenbeschreibung eingetragen werden

12. Tabellenname Ein Textfeld, in dem ein Name für die Tabelle eingetragen werden kann.

13. Importieren Importieren Sie eine gespeicherte Tabelle aus einer Excel-Datei.

14. Exportieren Exportieren Sie einen Tabellennamen, eine Tabellenbeschreibung und

15. Speichern Speichern Sie den Tabellennamen, die Tabellenbeschreibung und die

16. Löschen Löschen Sie das aktuelle Set von Tabellennamen, Tabellenbeschreibung

17. Drucken Drucken Sie den Tabellennamen, die Tabellenbeschreibung und die

18. Ausgang ein / aus Zeigt den Status der Ausgangsleistung. Sie können auch darauf

19. Einstellungen Hier können Sie die Spannungseinstellung und die Strombegrenzung

20. Status Hier können Sie die aktuelle Spannungs-, Strom- und

Datenerfassungstabelle vorliegenden Werten.

Gültige Werte sind 0 – 999, wobei 0 einen unendlichen Arbeitsablauf

bedeutet.

kann.

Sie können hier auch eine gespeicherte Tabelle auswählen; klicken Sie

hierzu den nach unten gerichteten Pfeil auf der rechten Seite an und wählen Sie die gewünschte Tabelle aus der Dropdown-Liste aus.

eine Datenerfassungstabelle in eine Excel-Datei.

Datenerfassungstabelle.

und Datenerfassungstabelle.

Datenerfassungstabelle.

klicken, um die Leistungsabgabe der Stromversorgung zu aktivieren /

deaktivieren.

der Stromversorgung ablesen.

Leistungsabgabe der Stromversorgung ablesen. V-const ist

äquivalent zur Konstantspannungsanzeige; I-const ist äquivalent zur Konstantstromanzeige.

Interner Voreinstellungsspeicher

Über die Software können Sie den Voreinstellungsspeicher der Stromversorgung ablesen, einstellen

und anwenden.

• Die Voreinstellungswerte werden automatisch in die Software geladen; falls dies nicht erfolgt,

klicken Sie die Schaltäche „Read Fro PS“, um die Information zu laden.

• Wenn Sie einen der Voreinstellungswerte übernehmen möchten, wählen Sie die entsprechende Option. Betätigen Sie dann die Schaltäche „Einstellen“.

• Wenn Sie die Voreinstellungswerte einstellen wollen, tippen Sie die Werte in die Felder auf der rechten Seite. Betätigen Sie dann die Schaltäche „Einstellen“.

• Wenn Sie den Inhalt der Tabelle löschen möchten, betätigen Sie die Schaltäche „Tabelleninhalt löschen“.

Sie können eine gespeicherte Aufzeichnung speichern, exportieren, importieren oder löschen, und die Einstellung ausdrucken. Der Ablauf ist ähnlich wie die Abläufe im Grundbetrieb.

Datenaufzeichnung

Sie können das Echtzeit- bzw. aufgezeichnete Spannungs-/Strom-Diagramm dieser Funktion sehen.

Sie können eine gespeicherte Aufzeichnung speichern, exportieren, importieren oder löschen, und die Einstellung ausdrucken. Der Ablauf ist ähnlich wie die Abläufe im Grundbetrieb.

• Um ein aufgezeichnetes Diagramm ansehen zu können, wählen Sie es aus der Dropdown-Liste „Log Name“ („Aufzeichnungsname“) aus. Sie können auch das „Importieren“-Symbol anklicken und die Aufzeichnung von einer externen Datei auswählen.

• Wechseln Sie zwischen dem aufgezeichneten Diagramm (Log) und dem Echtzeit-Diagramm (Now), indem Sie die entsprechende Option rechts vom Diagramm auswählen.

• Benutzen Sie die Dropdown-Listen unterhalb des Diagramms, um die Diagrammparameter einzustellen.

V. Min Der niedrigste im Diagramm angezeigte Spannungspegel. V. Max Der höchste im Diagramm angezeigte Spannungspegel. C. Min Der niedrigste im Diagramm angezeigte Strompegel. C. Max Der höchste im Diagramm angezeigte Strompegel.

W. Min Der niedrigste im Diagramm angezeigte Leistungspegel. W. Max Der höchste im Diagramm angezeigte Leistungspegel. T. Min Die im Diagramm dargestellte Zeitspanne. T. Len Die im Diagramm dargestellte Aufzeichnungslänge.

Einstellungen

COMM-Schnittstelle Der Anschluss zwischen dem PC und der Stromversorgung. Er wird

DataLog Abtastdauer Das Zeitintervall zwischen zwei Abtastvorgängen.

Einstellung Spannungsobergrenze

(UVL)

Einstellung

Stromobergrenze (UCL)

• Betätigen Sie zum Speichern der Einstellungen die Schaltäche OK.

• Betätigen Sie zum Zurücksetzen auf die Standardeinstellungen die Schaltäche „Standard“.

automatisch während des Softwarestarts konguriert. Es wird nicht empfohlen, hier manuelle Änderungen vorzunehmen.

Begrenzen Sie softwareseitig die Ausgangsspannung.

Begrenzen Sie softwareseitig den Ausgangsstrom.

13. SCHUTZEINRICHTUNGEN

Das Netzgerät hat verschiedene automatische Schutzeinrichtungen integriert, die das Netzgerät vor

Beschädigungen schützen. Die aktivierten Schutzeinrichtungen werden mit Buchstabencodes im Display angezeigt und gleichzeitig wird der DC-Ausgang aus Sicherheitsgründen abgeschaltet.

Ist eine Schutzeinrichtung aktiv, muss umgehendst der Verbraucher abgeschaltet und vom Netzgerät abgeklemmt werden.

Um den Ausgang zu reaktivieren, schalten Sie das Netzgerät aus. Warten Sie bis alle Anzeigen erloschen sind. Schalten Sie das Netzgerät wieder ein. Das Netzgerät sollte wieder normal

funktionieren. Ist dies nicht der Fall, setzen Sie sich bitte mit unserem Kundendienst in Verbindung. Folgende Anzeigen sind möglich:

Überspannungsabschaltung

• Am DC-Ausgang wurde eine höhere Fremdspannung festgestellt als das Netzgerät bereitstellt. Der Ausgang wird abgeschaltet.

• Die Spannungspegel für die Abschaltung sind in den techn. Daten angegeben.

Übertemperaturabschaltung

• Der integrierte Temperaturfühler hat eine zu hohe Systemtemperatur festgestellt. Um eine Überhitzung zu verhindern wird der Ausgang

abgeschaltet.

• Schalten Sie das Netzgerät aus und lassen es mindestens 30 Minuten abkühlen. Kontrollieren Sie nach dem Einschalten, ob der

Lüfter oder die Lüftungsöffnungen blockiert sind. In der EinschaltSelbsttestphase muss der Lüfter hörbar anlaufen. Ist dies nicht der

Fall, setzen Sie sich bitte mit unserem Kundendienst in Verbindung.

Überlastabschaltung

• Bei einer Überlastung am DC-Ausgang wird normalerweise die Strombegrenzung aktiv. Sollte diese einmal nicht der Fall sein, so

wird eine zweite Schutzfunktion aktiv.

• Schalten Sie umgehendst nach erscheinen dieser Warnmeldung das Netzgerät ab und kontrollieren die Anschlussdaten des Verbrauchers. Entfernen Sie den Verbraucher vom DC-Ausgang des Netzteils.

• Schalten Sie das Netzgerät wieder ein und kontrollieren die Funktion. Bleibt die Fehlermeldung bestehen, setzen Sie sich bitte mit unserem Kundendienst in Verbindung.

14. WARTUNG UND REINIGUNG

• Trennen Sie das Produkt von der Stromquelle.

• Bis auf den Batteriewechsel und eine gelegentliche Reinigung ist das Messgerät wartungsfrei.

• Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.

Netzsicherung wechseln

Lässt sich das Labornetzgerät nicht mehr einschalten, so ist vermutlich die rückseitige Netzsicherung (12) defekt. Proceed as follows to replace the mains fuse:

1. Schalten Sie das Netzgerät aus und entfernen alle Anschlusskabel und den Netzstecker vom Gerät.

2. Drücken Sie mit einem geeigneten Schlitzschraubendreher den rückseitigen Sicherungshalter (12) mit einer Hebelbewegung aus der Halterung.

3. Ersetzen Sie die defekte Sicherung gegen eine neue Feinsicherung (5 x 20 mm) des selben

Typs und Nennstromstärke. Den Sicherungswert nden Sie im Kapitel „Technische Daten“.

4. Drücken Sie den Sicherungseinsatz in den Sicherungshalter.

Sicherungen sind Ersatzteile und werden nicht durch die Gewährleistung/Garantie abgedeckt.

15. BEHEBUNG VON STÖRUNGEN

Mit dem Labornetzgerät haben Sie ein Produkt erworben, welches zuverlässig und betriebssicher

ist. Dennoch kann es zu Problemen oder Störungen kommen.

Hier möchten wir Ihnen beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache

Das Netzgerät lässt sich nicht

einschalten.

Angeschlossene Verbraucher

funktionieren nicht.

• Leuchtet am Netzgerät die Betriebsanzeige (1)?

• Kontrollieren Sie die Netzspannung (evtl. Netzsicherung

im Gerät bzw. Leitungsschutzschalter überprüfen).

• Ist die korrekte Spannung eingestellt ?

• Ist die Polarität korrekt ?

• Kontrollieren Sie die techn. Daten der Verbraucher.

Die „REAR CONTROL“-Anzeige leuchtet. Das Gerät kann über die

Drehregler nicht bedient werden.

Anzeige „O P OFF“ leuchtet. Der DC-Ausgang wurde über den Fernsteuerausgang (10)

Der Ausgangsstrom wird auf

5 A begrenzt, obwohl die Stromeinstellung höher liegt.

Die „C.C.“-Anzeige leuchtet. Konstantstrombetrieb:

Die „C.V.“-Anzeige leuchtet Konstantspannungsbetrieb:

OVP Überspannungsabschaltung:

OtP Übertemperaturabschaltung:

OLP Überlastabschalung:

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch eine autorisierte Fachkraft durchzuführen.

Der Fernsteuerbetrieb ist aktiv. Stellen Sie den rückseitigen

Schiebeschalter „MODE“ in Position „Normal“.

abgeschaltet. Lösen Sie die Verbindung zwischen Kontakt 4

und 5. Der Ausgang wird wieder eingeschaltet.

Der vordere Anschluss wird auf max. 5 A begrenzt. Für höhere

Ströme schließen Sie den Verbraucher am rückseitigen Haupt-Ausgang an.

Die voreingestellte Stromstärke wurde überschritten.

Kontrollieren Sie die Stromaufnahme an Ihrem Verbraucher und erhöhen Sie ggf. die Strombegrenzung am Netzgerät.

Das Netzgerät arbeitet normal. Am Ausgang wird die

eingestellte, konstante Spannung ausgegeben.

Siehe Kapitel „Schutzeinrichtungen“.

16. ENTSORGUNG

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

17. TECHNISCHE DATEN

Betriebsspannung: 100 – 240 V/AC, 50/60 Hz Max. Eingangsstrom (230 V/AC, 100 V/AC): 1,2 A / 2,4 A 1,2 A / 2,5 A 1,0 A / 2,0 A Max. Ausgangsleistung: 180 W 180 W 150 W Ausgangsspannung: 1 – 18 V/DC 1 – 36 V/DC 1 – 60 V/DC

Max. Ausgangsstrom 0 – 10 A 0 – 5 A 0 – 2500 mA

Restwelligkeit bei Nennlast (eff.): 5 mV, 30 mA Spannungs-Regelverhalten bei 10 – 100 % Laständerung:

Spannungs-Regelverhalten bei

Netzschwankung (90 – 260 V/AC): Strom-Regelverhalten bei 10 – 90 % Laständerung: Strom-Regelverhalten bei Netzschwankung (90 – 260 V/AC): Anzeigegenauigkeit: ±0,2% +3 dgt

OVP-Abschaltpegel von V-Ausgang:

Wirkungsgrad: 84,7 % 85,9 % 86 % Taktfrequenz: 100 – 120 kHz Leistungsfaktor mit aktiver PFC >0,95 Gerätelüfter: Temperaturgesteuert (0 – 100 %) Netzsicherung Träge (5 x 20 mm): F6AL250V Betriebstemperatur: 0 to +45 ºC Betriebsluftfeuchtigkeit: 10 – 80 %, nicht kondensierend Lagertemperatur: -15 to +70 ºC Lagerluftfeuchtigkeit 0 – 85 %, nicht kondensierend Betriebshöhe: max, 2000 m über Meereshöhe (N,N,) Schutzklasse: 2 Erfüllte Normen: CE EMC: EN 55011, 55012, LVD: EN 60950, 61010 Gewicht: 2,4 kg Abmessungen (B x H x T): 200 x 90 x 208 mm

PPS 11810 PPS 11360 PPS 11603

50 mV

20 mV

100 mA

50 mA

+2 V (1 – 5 V)

+3 V (5 – 18 V)

+2 V (1 – 5 V)

+3 V (5 – 20 V)

+4 V (20 – 36 V)

+2 V (1 – 5 V)

+3 V (5 – 20 V)

+4 V (20 – 60 V)

Betriebsspannung: 100 – 240 V/AC, 50/60 Hz Max. Eingangsstrom (230 V/AC, 100 V/AC): 1,2 A / 2,4 A 1,2 A / 2,5 A 1,0 A / 2,0 A Max. Ausgangsleistung: 360 W 360 W 300 W Ausgangsspannung: 1 – 18 V/DC 1 – 36 V/DC 1 – 60 V/DC

Max. Ausgangsstrom 0 – 20 A 0 – 10 A 0 – 5 A

Restwelligkeit bei Nennlast (eff.): 5 mV, 30 mA Spannungs-Regelverhalten bei 10 – 100 % Laständerung:

Spannungs-Regelverhalten bei

Netzschwankung (90 – 260 V/AC): Strom-Regelverhalten bei 10 – 90 % Laständerung: Strom-Regelverhalten bei Netzschwankung (90 – 260 V/AC): Anzeigegenauigkeit: ±0,2% +3 dgt

OVP-Abschaltpegel von V-Ausgang:

Wirkungsgrad: 82,5 % 82,9 % 83,3 % Taktfrequenz: 100 – 120 kHz Leistungsfaktor mit aktiver PFC >0,95 Gerätelüfter: Temperaturgesteuert (0 – 100 %) Netzsicherung Träge (5 x 20 mm): F6AL250V Betriebstemperatur: 0 bis +45 ºC Betriebsluftfeuchtigkeit: 10 – 80 %, nicht kondensierend Lagertemperatur: -15 bis +70 ºC Lagerluftfeuchtigkeit 0 – 85 %, nicht kondensierend Betriebshöhe: max, 2000 m über Meereshöhe (N,N,) Schutzklasse: 2 Erfüllte Normen: CE EMC: EN 55011, 55012, LVD: EN 60950, 61010 Gewicht: 2,4 kg Abmessungen (B x H x T): 200 x 90 x 208 mm

PPS 13610 PPS 16005 PPS 11815

50 mV

20 mV

100 mA

50 mA

+2 V (1 – 5 V)

+3 V (5 – 18 V)

+2 V (1 – 5 V)

+3 V (5 – 20 V)

+4 V (20 – 36 V)

+2 V (1 – 5 V)

+3 V (5 – 20 V)

+4 V (20 – 60 V)

TABLE OF CONTENTS

1. Introduction .................................................................................................................................. 33

2. Intended Use ................................................................................................................................ 34

3. Delivery content ........................................................................................................................... 35

4. Symbol explanation ...................................................................................................................... 35

5. Safety instructions ........................................................................................................................ 36

6. Operating elements ...................................................................................................................... 38

7. Software installation ..................................................................................................................... 38

8. Start-up ........................................................................................................................................ 39

9. Normal Operation ......................................................................................................................... 41

10. Memory Slot Operation “Preset” and “Set” ...................................................................................43

11. Remote Control Operation “Remote Ctrl” .....................................................................................45

12. Control with the PC software ........................................................................................................49

13. Protective measures .................................................................................................................... 53

14. Maintenance and cleaning ........................................................................................................... 54

15. Troubleshooting ............................................................................................................................55

16. Disposal ....................................................................................................................................... 56

17. Technical data .............................................................................................................................. 57

Page

1. INTRODUCTION

Dear Customer,

In purchasing this Voltcraft® product, you have made a very good decision for which we would like

to thank you.

Voltcraft® - In the eld of measuring, charging and network technology, this name stands for high-quality products which perform superbly and which are created by experts whose concern is

continuous innovation.

From the ambitious hobby electronics enthusiast to the professional user, products from the Voltcraft® brand family provide the optimum solution even for the most demanding tasks. And the remarkable feature is: we offer you the mature technology and reliable quality of our Voltcraft® products at an almost unbeatable price-performance ratio. In this way, we aim to establish a long, fruitful and successful co-operation with our customers.

We wish you a great deal of enjoyment with your new Voltcraft® product!

If there are any technical questions, contact:

Germany: Tel. no.: +49 9604 / 40 88 80 Fax. no.: +49 9604 / 40 88 48 E-mail: tkb@conrad.de

Mon. to Thur. 8.00am to 4.30pm Fri. 8.00am to 2.00pm

2. INTENDED USE

The laboratory power unit serves as a potential-free DC voltage source to operate low-voltage consumers. The adjustable output can be tapped with up to 5 A at the front and up to the full nominal current at the back. The front output is limited to 5 A and protected against overload. When switching the outputs of several power supplies in series, voltages of >75 V/DC, which are dangerous to touch, may be generated. This is why insulated lines/measuring cables must be used for safety reasons for voltages above this. Connection on the front is performed with 4 mm safety sockets, on the back with high-current socket screw connectors. The outputs (front and back) are connected to each other.

The connection cables used must be large enough. Where the conductor section

is too small, overheating and re may result.

The output data of the laboratory measuring devices is as follows:

Type Output voltage Output current

Current and voltage can be set continually through digital rotary controls using coarse and ne settings in order to allow fast and precise value settings. The values are displayed on the structured LC display. A power limit for constant power operation can be pre-set without a shorting bar.

The power unit can be remote-controlled. An external voltage (0 - 5 V/DC) or external potentiometer

(5 kOhm) can be used to set the output voltage and output current. The DC output is turned on and

off via the a switching contact.

Three freely programmable memory slots can be assigned to different xed voltages and current limitations. The selection switch is located at the back of the device.

With the software included and the USB connection, the power supply can be controlled by a personal computer for running cyclical operations. Up to 20 programmable sets of voltage and current at different time durations can be programmed into the operation and the cyclical operations can be

repeated up to 999 times.

The device is overload- and short-circuit-proof and contains a safety temperature cut-off. The laboratory power unit is designed in compliance with protection class 1. It is only approved for connection to shockproof sockets with protective grounding and an alternating current of 230 V/AC

commonly used in households.

(Total, MAIN + AUX)

Unauthorised conversion and/or modication of the device are inadmissible because of safety and

approval reasons (CE). Any usage other than described above is not permitted and can damage the

product and lead to associated risks such as short-circuit, re, electric shock, etc. Please read the operating instructions thoroughly and keep them for further reference.

Observe all safety instructions and information within this operating manual.

3. DELIVERY CONTENT

• Laboratory power unit

• Remote connection socket

• Cable with grounding contact

• USB cable

• CD (software)

• Operating instructions

4. SYMBOL EXPLANATION

An exclamation mark in a triangle indicates important instructions in this operating manual which absolutely have to be observed.

The triangle containing a lightning symbol warns of danger of an electric shock or of the impairment of the electrical safety of the device.

The symbol can be found when you are to be given tips and information on operation.

Only to be used in dry indoor areas.

This product has been CE-tested and meets the required European guidelines.

Grounding wire connection; this screw may not be loosened.

5. SAFETY INSTRUCTIONS

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

Persons / Product

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. These may become dangerous

playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and

protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

• Also observe the safety and operating instructions of any other devices which are connected to the product.

• Products operated using the mains voltage must be kept out of the reach of children.

For this reason, be particularly careful when using the product in the presence of

children. They may try to stick objects into the device through openings in the housing.

This poses a risk of death by electric shock.

• Never pour liquids over electrical appliances and never leave objects lled with liquids (e.g. vases) on it or in the vicinity. There is a high risk of re or life-threatening electric

shock.

• Operate the product in dry interior spaces only. It must not get damp or wet. Otherwise

there is a risk of a life-threatening electric shock!

• In schools, training facilities, hobby or self-service workshops, handling of electrical devices must be monitored by trained personnel.

• When operating on commercial premises, the relevant accident prevention regulations

of workers’ compensation boards for electrical equipment must be observed.

• Live parts may become exposed when opening covers or removing parts. You must therefore disconnect the product from all power sources before performing any maintenance or repairs. Capacitors in the device can still carry a charge even if the device has been disconnected from all voltage sources.

• Always lay the cables so that nobody can trip over or become entangled in them. This

poses a risk of injury.

• When working with power supplies or chargers, do not wear any metallic or conductive

chains, bracelets, rings etc. Never connect the power supply or charger with humans

or animals.

• Check the product for damage(s) each time before use. If you discover any damages, do not use the product. Disconnect the power supply and unplug the mains adapter

from the wall outlet. Then bring the product to a specialised workshop.

• Use only a proper mains socket (230V~/50Hz) connected to the public power supply.

• Do not pull the mains adapter out of the wall outlet by its cable!

• The plug must be pulled out of the socket under the following conditions:

- before cleaning the product

- during a thunder storm

- if the product is not being used over a long period.

• Make sure that the product is provided with adequate ventilation during operation. Do not cover the ventilation openings with magazines, blankets, curtains or similar. Keep a

minimum distance of approx. 15 cm from other objects.

• When setting up the product, make sure that the cable is not pinched, kinked or damaged by sharp edges.

• Make sure there are no devices with strong electric or magnetic elds such as

transformers, motors, cordless telephones and radio-controlled devices in the vicinity of the product as these can inuence the product.

• Do not operate the charger in places or rooms with unfavourable ambient conditions. This can damage the sensitive electronics found inside the charger and can potentially pose life-threatening risks. Poor ambient conditions are:

- High humidity (> 80 % relative, condensation)

- Humidity, dust, ammable gases, solvent vapours, benzine

- High ambient temperatures (> approx. +50 ºC)

- Electromagnetic elds (motors, transformers, audio systems for model building etc.)

or electrostatic elds

• The product should not be used immediately after it has been brought from an area of cold temperature to an area of warm temperature. Condensed water might destroy the product. Wait until the product adapts to the new ambient temperature before use.

Miscellaneous

• Consult an expert when in doubt about operation, safety or connection of the device.

• Maintenance, modications and repairs are to be performed exclusively by an expert

or at a qualied shop.

6. OPERATING ELEMENTS

1. LED panel meter display with C.V. (Constant voltage) and C.C (Constant current) indicator

2. Rear control indicator

3. Output voltage control knob

4. Output current control knob

5. POWER (on/off) switch

6. AUX. OUTPUT 5A MAX. (Auxiliary output terminals)

7. MAIN OUTPUT (Output terminals)

8. Mode selection switch

9. Recall selection switch

10. Remote control terminal

11. Cooling fan air intake grille

12. Power input and fuse

13. USB port

7. SOFTWARE INSTALLATION

1. Do not connect the power unit to the personal computer before software installation.

2. Insert the CD included in the CD-ROM slot of a personal computer.

3. Open the drive and double-click the “setup.exe”.

4. The installation welcome screen appears, click “OK” to continue.

5. If you want to change the installation directory, click “Change directory” and select your desired installation location.

6. Click the button

7. Select an existing program group or create a new one for the software. The default group is HCS. Click “Continue” to continue.

8. The setup program is completed.

9. Connect the power unit to a vacant USB port on the personal computer.

10. Turn on the power unit with the POWER (on/off) switch (5).

11. The device is detected and its driver will be searched for automatically. If it is not found, a driver is

located in the folder “USB Drivers for Win 2K_XP_S2K3_Vista”.

to continue.

8. START-UP

The laboratory power unit is not a charger. To charge batteries, use suitable chargers with a charging current cut-off. During a longer period of operation under nominal load, the surface of the housing

will heat up. Attention! Risk of burns! Therefore, make sure that there is adequate

ventilation of the power unit and never operate it partly or fully covered to avoid any damage. When connecting a consumer, ensure that it is not connected when switched on. A switched-on consumer can result in sparks when connecting to the output terminals of the power unit, which in turn can damage the sockets or the connected cables and/or their clamps. If your power unit is not required, switch it off and disconnect it from the mains. The displays remain on for a few seconds after it is switched off to unload the internal capacitors and to store the last parameters that were set.

Always ensure a sufcient conductor cross-section for the DC connection lines, since overload may cause re in the line.

Connecting the Power Cable

1. Connect the supplied grounding mains cable to the low-power device installation socket (12) on

the power unit. Ensure a tight t.

2. Connect the power cable to a shockproof mains socket with protective grounding. The maximum length of the power cable to the outlet must not exceed 3 m.

Unit Installation

Place the laboratory power unit on a stable, level and robust surface. Make sure that ventilation slots

in the casing are not covered up.

General Informations

The laboratory power unit is micro-processor-controlled and is operated through two digital controls

(incremental encoders without end position) with sensor function. This enables ne and coarse control

via a control.

After the device switches on, a system check is performed. The test status is displayed on the two displays. The displays are in the following order:

Display of the current software state.

Segment test to determine if the display works with

all its individual segments.

Then the LED displays “C.V.”, “C.C.” and “REAR CONTROL” are tested.

System test of the protective measures starts.

The over-voltage protection is tested.

The over-load protection is tested.

The over-temperature protection is tested.

Fan test The fan is shortly tested throughout the

speed range.

For a short time, the fan speed increases audibly.

The remote control function for “output out” is

tested.

After this step, the device switches to the regular

operating display mode.

The power unit enables operation in 4 modes. These modes are selected by the “MODE” (8) slider on

the back. The following modes are possible:

Normal Normal operation. Voltage and current are adjusted on the front.

Preset Memory slot operation Three xed voltages can be stored in the device and

directly selected through this “Preset” function. The memory slot is selected with the “RECALL” (9) slider. The front controls are inactive.

Remote Ctrl Remote control operation. The power unit can be remote-controlled via an external

Set Settings operation. The three preset slots can be programmed freely. Select the

The separate operating modes are described in more detail in the following.

voltage or external potentiometer. The remote settings can be performed for voltage and current. The front controls are inactive.

memory slot with the “RECALL” (9) slider and make the settings using the controls

(3, 4).

9. NORMAL OPERATION

In normal operation, the power unit can be operated through the front controls. Ensure that the “MODE” slider is in the “Normal” position. Remove any connected consumers from output (6 or 7).

Switch on the power unit at the power switch (5). The display (1) lights up, and

after a short self test, the current and voltage displays appear.

Set the current limitation before setting any voltages. If the current value is too high, your connection lines can be damaged; if it is too low (<1 A), the output voltage can be limited.

Set current limitation

Limiting the output current is a protection mechanism to protect the consumer or connection cables.

Current limitation can be pre-set at the output without any short circuit. The power unit then supplies the maximum current set.

1. Remove any connected consumers from the power unit.

2. Switch on the power unit at the power switch (5). The display (1) lights up, and after a short self test, the current and voltage displays appear.

3. Set the current limitation at the “CURRENT” control (4) according to your application.

4. Turn the control and a current limitation value appears.

Where no setting is made within 3 seconds, the display switches back to the current current display.

5. Turn the control to the left or right to set the current limitation. After switching on, the ne settings area (0.1 A) is always active. This is indicated by a slightly lighter digit. Press the rotary control

slightly from the front. The decimal position (1.0 or 0.1) of the setting range changes each time you

press. Turning changes the value.

6. Settings can be made coarsely (whole numbers) or ne (by tenths).

7. Where the desired current value was set, the display switches back to normal display after 3 seconds.

If the preset current is reached in normal operation, the power unit switches to current limitation

mode and reduces the voltage value. This operation is signalled with the red status display “C.C.“ (1).

Set output voltage

The output voltage can be set at the “VOLTAGE” (3) control. The coarse and ne control is performed in the same way as for setting the current limitation.

With the large control range, it is possible that the voltage setting takes approx. 1- 2 seconds to switch from a high to a low voltage value.

In normal mode the device operates in constant voltage mode. This means that the power unit emits a constant, preset output voltage. This operation is indicated with a green status

LED “C.V.“ (1).

Connecting a load

When connecting a consumer, make sure that it is connected to the power unit when switched off. The maximum current consumption of the device to be connected

must not exceed the capacity indicated in the technical specications.

For serial connection of the outputs with several power supplies, the resulting voltages can be fatal on contact (> 75 V/DC). As of this voltage, you may only use insulated accessories. Avoid the use of non-insulated metallic cables and contacts. All these exposed

areas must be covered with suitable, ame-resistant insulation materials or by other

measures and be protected from direct contact and short circuits.

Ensure a sufcient cable diameter for the intended current.

The power unit has two outputs. These outputs always have the same output voltage. The difference,

however, is in the current carrying capacity.

At the front sockets (6), only a current of max. 5 A can be tapped. An automated current limitation is integrated. The screw sockets on the back are indicated for full nominal current. From an output current of 20 A, the screw clamp function of the rear sockets is recommended to avoid overheating of the plug sockets.

1. Remove any connected consumers from the output.

2. Switch on the power unit at the power switch (5). The operating display (1) lights up and the current

and voltage display appears on the display.

3. Set the parameters according to your specications as described in the chapter “Start-Up”.

4. Check once more that the correct output voltage is set.

5. Connect the plus pole (+) of the consumer with the red socket “+” and the minus pole (-) of the

consumer with the black socket “-” of the respective output (front = “AUX. OUTPUT” (6), rear = “MAIN OUTPUT”(7)).

Now you can switch on the connected consumer.

The current consumption of the connected consumer is displayed in Ampere (A) in the display (1).

10. MEMORY SLOT OPERATION “PRESET” AND “SET”

Three xed voltages, including current settings, can be stored in the device with the “Set” function and directly selected through the “Preset” function.

Ex works, all three memory slots (P1, P2, P3) are preset.

They are assigned as follows:

Memory

Type

PPS 11810 5 V Maximum 13.8 V Maximum 15 V Maximum

PPS 11360 5 V Maximum 13.8 V Maximum 25 V Maximum

PPS 11603 5 V Maximum 13.8 V Maximum 55 V Maximum

PPS 13610 5 V Maximum 13.8 V Maximum 15 V Maximum

PPS 16005 5 V Maximum 13.8 V Maximum 25 V Maximum

PPS 11815 5 V Maximum 13.8 V Maximum 55 V Maximum

Make sure that no consumers are connected.

The memory can also be set via the software provided, check the chapter CONTROL WITH THE PC SOFTWARE.

P1 P2 P3

Voltage Current Voltage Current Voltage Current

1. Activate the “Preset” function through the “MODE” (8)

slider on the rear.

2. Put the switch in the “Preset” position. The front LED

display “REAR CONTROL” (2) lights up. The front

rotary controls are now inactive.

3. Select the respective memory slot “P1, P2 or P3” on

the rear slider “RECALL” (9). The respective output

voltage is indicated on the display (1).

4. Now you can connect and switch on the consumer.

5. For deactivating the xed voltage function, slide the “MODE” (8) slider back to the “Normal”

position. The LED display “REAR CONTROL” (2) goes out. The device switches back to normal power unit operation (always remove DC consumers before!).

2 3

Assigning memory slots with “Set”

All three memory slots can be assigned user-specic values for output voltage and current limitation.

Make sure that no consumers are connected.

1. Activate the “Set” function through the “MODE” (8)

slider on the rear. Put the switch in the “Set” position.

The front LED display “REAR CONTROL” (2) lights

up.

2. Select the respective memory slot “P1, P2 or P3” on

the rear “RECALL” (9) slider. The respective values for

current and voltage are indicated on the display (1).

3. The front rotary controls (3 and 4) can be used to set the desired output voltage and current

limitation.

4. If required, repeat these steps with the other memory slots.

5. When all parameters are set, slide the “MODE” (8) slider back to the “Preset” position for xed

voltage operation or to the “Normal” position for standard operation.

2 3

Reset to memory slots to default settings

1. Switch off the power unit.

2. Press the two rotary controls on the front at the same time and keep them pressed.

3. Switch on the power unit. When the displays light up, let go of both rotary controls. The default

settings for the parameters are active again.

11. REMOTE CONTROL OPERATION “REMOTE CTRL”

Through the built-in “Remote control” connection (10), the voltage and current can be set through an external voltage source or an external adjustable resistance (short “poti”). The remote control

is connected on the rear “Remote Control” built-in plug (10). There is a remote socket included for

connection.

In remote-controlled operation, the current control path must also be connected, since the output otherwise switches to the current limitation mode “C.C.” and limits the output voltage.

Preparation of the remote control connection

1. Turn the lateral screw of the supplied socket and remove the front, black contact socket turning it slightly.

2. Draw ve connecting cables with a conductor cross-section of at least 0.34mm2 through the metal

sleeve from the rear. Carefully solder these cables to the soldering lugs nos.1, 2, 3, 4 and 5 of the

black contact socket. Ensure that no short circuits are created.

The numbers of the soldering lugs are indicated on the black insulator.

Mark the loose ends of the cables with the corresponding contact numbers (1-5) to avoid confusion.

Insert the black contact jack in the reverse order into the metal sleeve and screw them tight.

The contacts are assigned as follows:

Contact 1 Internal control voltage + 5 V/DC (<50 mA)

Contact 2 Voltage setting

Contact 3 Current setting

Contact 4 Reference ground (“Ground”)

Contact 5 Output on / off

Contact 6 – 8 Not assigned

Control through external voltage source

The power unit can be remote-controlled with an external voltage source from 0 to 5 V/DC throughout the range for voltage and current.

Proceed as follows for connection: Connect the connecting cables of the remote sockets as illustrated:

Voltage setting “V”

• Connection 2 to the plus pole (+) of the external control voltage.

• Connection 4 to the minus pole (-) of the external control voltage.

The voltage on the remote control connection must not exceed 5 V. The connections must not be shorted.

1. Switch off the power unit and then connect the remote socket to the rear remote connection. Screw on the external fastening ring.

2. Turn the voltage of the external voltage source to 0 V.

3. Switch on the power unit.

4. Put the MODE switch (8) on the rear into the “Remote Ctrl” position. The

“REAR CONTROL” (2) display is lit.

5. The desired output value can now be set through the external voltage

source. Control the complete adjustment area for correct function. The

output voltage can be monitored in the display.

Short-circuit the rear main output (7) with a sufciently thick cable for checking the current

control (at least 8 mm2). Check the entire setting for proper operation.

If this remote control function is no longer required, put the MODE switch (8) to the “Normal”

position.

Current setting “I“:

• Connection 3 to the plus pole (+) of the external control volltage.

• Connection 4 to the minus pole (-) of the external control volltage

Control through a controllable resistance (poti)

The power unit can be remote-controlled with an external poti (5 Kohm) throughout the range for

voltage and current.

Proceed as follows for connection: Connect the connecting cables of the remote sockets as illustrated.

Voltage setting “V”

• Connection 1 at one end of the resistance.

• Connection 2 at the centre sliding contact

of the resistance.

• Connection 4 at the second end of the resistance.

Connections 1 and 4 must not be short-circuited.

1. Switch off the power unit and then connect the remote socket to the rear

remote connection. Screw on the external fastening ring.

2. Switch on the power unit.

3. Put the MODE switch (8) on the rear into the “Remote Ctrl” position. The

“REAR CONTROL” display is lit.

4. The desired output values can now be set through the external poti. Control

the complete adjustment area for correct function. The output voltage can be

monitored in the display.

Short-circuit the rear main output (7) with a sufciently thick cable for checking the current

control (at least 8 mm2). Check the entire setting for proper operation.

If this remote control function is no longer required, put the MODE switch (8) to the “Normal”

position.

Current setting “I“:

• Connection 1 at one end of the resistance.

• Connection 3 at the centre sliding

contact of the resistance.

• Connection 4 at the second end of the resitance.

Remote-control output (on/off)

The DC output can be turned on and off via the a switching contact. Proceed as follows for connection:

1. Connect the connecting cables of the remote sockets as illustrated.

2. Contact connections 4 and 5 with an isolated switching contact.

3. When the output is turned off, the status displays “C.V.” and “C.C.” (1) will ash. The display will

then show the current settings of the output voltage and the output current (1).

4. When the output is turned off, you can set the output values with the controls for voltage (3) and current limiting (4).

No voltage must be applied to contacts 4 and 5.

5. Switch off the power unit and then connect the remote socket to the rear remote connection. Screw on the external fastening ring.

6. Switch on the power unit.

7. Put the MODE switch (8) on the rear into the “Remote Ctrl” position.

The “REAR CONTROL” display is lit.

8. If the switching contact is open, the DC output is active; if it is closed, the DC output is switched off. Check the switching function for correct function.

9. When the DC output is switched off, “O P OFF” is displayed.

10. If this remote control function is no longer required, put the MODE

switch (8) to the “Normal” position.

12. CONTROL WITH THE PC SOFTWARE

Open the HCS software by clicking its icon in the start menu under “Program les > HCS”. The control command from the software will override the physical control of the power supply.

Turn on and connect the product before starting the program.

Operating elements of the software and the basic operation

14 13

1. Description A text eld for you to put some description in.

2. Voltage The eld where you can program the voltage to the power supply. After

2 3

4 5

1011

inputting the value, press the enter key on the keyboard or click on the enter

3. Enter symbol Click to set the output voltage of the power supply according to the input in

4. Current The eld where you can program the current to the power supply. After inputting

symbol (3) to set the power supply.

the voltage eld (2).

the value, press the enter key on the keyboard or click on the enter symbol (5)

5. Enter symbol Click to set the output current of the power supply according to the input in

to set the power supply.

the voltage eld (4).

6. Function tabs Switch the function of the window on the right-hand side between:

7. Data entry table The data entry eld for the external timed programming function. The maximum

8. Clear Table Clear all the data in the data entry table for the external timed programming

9. Run / Stop Run / Stop the external timed program according to the values in the data

10. Running Cycle The number of cycle that the timed program is going to run. The value is valid

11. Table Description

12. Table Name A text eld for entering a name for the table. You can also select a saved table

13. Import Import a saved table from an excel le.

14. Export Export table name, table description and data entry table to an excel le.

15. Save Save the table name, table description and data entry table.

16. Delete Delete the current set of the table name, table description and data entry

17. Print Print the table name, table description and data entry table.

18. Output on / off Show the status of the power output. You can also click on it to enable / disable

19. Setting You can read the voltage setting and current limitation of the power supply.

20. Status You can read the present voltage, current and power output of the power

• External timed program

• Internal preset memory

• Data log

• Setting

number of actions is 20.

function.

entry table.

from 0 – 999, where 0 means an innite cycle. A text eld for entering a table description.

here; click the down arrow at the right and select it from the drop-down list.

table.

the power output of the power supply.

supply. V-const is equivalent to the C.V. indicator; I-const is quivalent to the C.C. indicator.

Internal preset memory

You can read, set and apply the preset memory of the power supply via the software.

• The preset values are loaded into the software automatically, but if not, press the “Read Fro PS” button to load the information.

• If you want to use either of the preset values, select the corresponding option. Then press the button “Set”.

• If you want to set the preset values, key the values into the elds on the right-hand side. Then press the button “Set”.

• If you want to clear the table, press the button “Clear Table”.

You can save, export, import or delete a saved record and print the setting. The operation is similar

to those in the basic operation.

Data Log

You can see the real-time / recorded voltage-current chart in this function.

You can save, export, import, delete saved record and print the setting. The operation is similar to

those in the basic operation.

• To view a recorded chart, select from the “Log Name” drop-down list. You can also click the “import”

icon and select the record from an external le.

• Switch between the recorded chart (Log) and real-time chart (Now) by selecting the corresponding

bullet to the right of the chart.

• Use the drop-down lists below the chart to set the parameters of the chart.

V. Min The minimum voltage level shown in the chart. V. Max The maximum voltage level shown in the chart. C. Min The minimum current level shown in the chart. C. Max The maximum current level shown in the chart.

W. Min The minimum power level shown in the chart. W. Max The maximum power level shown in the chart. T. Min The time shift of the showing chart. T. Len The length of the record shown in the chart.

Setting

COMM Port The connection between the personal computer and the power

DataLog Sampling Time The time interval between each sampling. Voltage Upper Limit (UVL)

Setting

Current Upper Limit (UCL)

Setting

• Press the OK button to save the setting.

• Press the “Default” button to set it back to the default settings.

supply. It is automatically congured during software launch and not

recommended to be changed manually.

Limit the voltage output from the software side.

Limit the current output from the software side.

13. PROTECTIVE MEASURES

The power unit has several integrated automatic protective measures that protect the power unit from

damage. The activated protective measures are displayed with letter codes and the DC output is

switched off for safety reasons at the same time.

When a protective measures is active, the consumer must be switched off and disconnected from the power unit immediately.

To reactivate the output, switch off the power unit. Wait until all displays have gone out. Switch on the power unit again. The power unit should work normally again. Where this is not the case, please

contact our customer service.

The following displays are possible:

Over-voltage Protection

• A higher external voltage than provided by the power unit was

determined at the DC output. The output is switched off.

• The current levels for switching off are listed in the technical data.

Overheating Protection

• The integrated temperature sensor determined that the system temperature is too high. To prevent overheating, the output is

switched off.

• Turn off the power unit and let it cool down for at least 30 minutes. After switching it on, check if the fan or venitlation apertures are blocked. During the start-up self-test stage, the fan must start up audibly. Where this is not the case, please contact our customer

service.

Overload Protection

• In case of overload at the DC output, the power limitation is usually switched on. If this is not the case, the second protective function

becomes active.

• Switch off the power unit at once when this warning message

appears and check the connection data of the consumer. Remove the consumer from the power unit’s DC output.

• Switch on the power unit again and check its function. If the error message remains on, please contact our customer service.

14. MAINTENANCE AND CLEANING

• Unplug the product from the power source.

• Apart from an occasional cleaning or exchanging the fuse, this laboratory power unit is maintenance

free.

• Use a clean, lint-free, antistatic and dry cloth to clean the device. Do not use any abrasive or chemical agents or detergents containing solvents.

Exchanging the fuse

If it is no longer possible to switch on the laboratory power unit, the rear mains fuse (12) is probably defective. Proceed as follows to replace the mains fuse:

1. Switch off the power unit and remove all the connection cables and the mains plug from the

device.

2. Lever the rear fuse holder (12) with a suitable

screwdriver from the bracket.

3. Replace the defective fuse with a new ne-wire fuse (5 x 20 mm) of the same type and rated current. The fuse value is listed in the chapter

on “Technical Data”.

4. Press the fuse into the fuse holder.

Fuses are replacement parts and not covered by the warranty/guarantee.

15. TROUBLESHOOTING

By purchasing the laboratory power unit, you have acquired a product that is reliable and operationally

safe. Nevertheless, problems or errors may occur. For this reason we want to describe how to troubleshoot potential malfunctions:

Always follow the safety instructions!

Error Possible cause

The power unit cannot be switched on.

Connected consumer devices do not work.

The “REAR CONTROL” display

is lit. The device can not be operated via the rotary controls.

• Does the operating display (1) on the power unit light up?

• Check the mains voltage (you may also want to check the

mains fuse in the device or the line circuit breaker).

• Is the voltage set correctly?

• Is the polarity correct?

• Check the technical data of the consumers.

Remote control operation is active. Put the rear “MODE” slider

into the “Normal” position.

The “O P PFF” display is lit. The DC output was switched off through the remote control

The output current is limited to 5 A, although the current settings are higher.

The “C.C.” LED is lit. Constant current operation:

The “C.V.” LED is lit. Constant voltage operation:

OVP Over-voltage protection:

OtP Overheating protection:

OLP Overload-protection:

Repairs other than those described above may only be carried out by an authorised specialist.

output (10). Release the connection between contacts 4 and 5. The output is switched on again.

The output current is limited to 5 A. For higher currents, connect the consumer to the rear main output.

The preset current was exceeded. Check power consumption on your consumer and increase the current limitation on your

power unit, if applicable.

The power unit works normally. The output provides the constant voltage set.

See chapter PROTECTIVE MEASURES.

16. DISPOSAL

Electronic devices are recyclable waste and must not be disposed of in the household waste! At the end of its service life, dispose of the product according to the relevant statutory

regulations.

17. TECHNICAL DATA

Operating voltage: 100 – 240 V/AC, 50/60 Hz Max. input current (230 V/AC, 100 V/AC): 1.2 A / 2.4 A 1.2 A / 2.5 A 1.0 A / 2.0 A Maximum output power: 180 W 180 W 150 W Output voltage: 1 – 18 V/DC 1 – 36 V/DC 1 – 60 V/DC Output current: 0 – 10 A 0 – 5 A 0 – 2500 mA Residual ripple at nominal load: 5 mV, 30 mA Voltage control response at 10 – 100 % load change:

Voltage control response at mains

uctuation (90 – 260 V/AC): Current control response at 10 – 90 % load change:

Current control response at mains

uctuation (90 – 260 V/AC): Display accuracy: ±0.2% +3 dgt

OVP switch-off level of the V output:

Degree of effectiveness: 84.7 % 85.9 % 86 % Clock signal: 100 – 120 kHz Performance factor with active PFC: >0.95 Device fan: Temperature controlled (0 – 100 %) Mains fuse slow-blow (5 x 20 mm): F6AL250V Operating temperature: 0 to +45 ºC Operating humitiy: 10 – 80 %, non-condensing Storage temperature: -15 to +70 ºC Storage humidity: 0 – 85 %, non-condensing Operating altitude: max. 2000 m above mean sea level Safety class: 2 Approvals: CE EMC: EN 55011, 55012, LVD: EN 60950, 61010 Weight: 2.4 kg Dimensions (W x H x D): 200 x 90 x 208 mm

PPS 11810 PPS 11360 PPS 11603

50 mV

20 mV

100 mA

50 mA

+2 V (1 – 5 V)

+3 V (5 – 18 V)

+2 V (1 – 5 V)

+3 V (5 – 20 V)

+4 V (20 – 36 V)

+2 V (1 – 5 V)

+3 V (5 – 20 V)

+4 V (20 – 60 V)

Operating voltage: 100 – 240 V/AC, 50/60 Hz Max. input current (230 V/AC, 100 V/AC): 1.2 A / 2.4 A 1.2 A / 2.5 A 1.0 A / 2.0 A Maximum output power: 360 W 360 W 300 W Output voltage: 1 – 18 V/DC 1 – 36 V/DC 1 – 60 V/DC Maximum output current: 0 – 20 A 0 – 10 A 0 – 5 A Residual ripple at nominal load (eff): 5 mV, 30 mA Voltage control response at 10 – 100 %

load change Voltage control response at mains

uctuation (90 – 260 V/AC): Current control response at 10 – 90 % load change:

Current control response at mains

uctuation (90 – 260 V/AC): Display accuracy: ±0.2% +3 dgt

OVP switch-off level of the V output:

Degree of effectiveness: 82.5 % 82.9 % 83.3 % Clock signal: 100 – 120 kHz Performance factor with active PFC: >0.95 Device fan: Temperature controlled (0 – 100 %) Mains fuse slow-blow (5 x 20 mm): F6AL250V Operating temperature: 0 to +45 ºC Operating humitiy: 10 – 80 %, non-condensing Storage temperature: -15 to +70 ºC Storage humidity: 0 – 85 %, non-condensing Operating altitude: max. 2000 m above mean sea level Safety class: 2 Approvals: CE EMC: EN 55011, 55012, LVD: EN 60950, 61010 Weight: 2.4 kg Dimensions (W x H x D): 200 x 90 x 208 mm

PPS 13610 PPS 16005 PPS 11815

50 mV

20 mV

100 mA

50 mA

+2 V (1 – 5 V)

+3 V (5 – 18 V)

+2 V (1 – 5 V)

+3 V (5 – 20 V)

+4 V (20 – 36 V)

+2 V (1 – 5 V)

+3 V (5 – 20 V)

+4 V (20 – 60 V)

TABLE DES MATIÈRES

Page

1. Introduction .................................................................................................................................. 60

2. Utilisation prevue .......................................................................................................................... 61

3. Contenu de l’emballage ............................................................................................................... 62

4. Explication des symboles ............................................................................................................. 62

5. Consignes de securite .................................................................................................................. 62

6. Elements de Fonctionnement ...................................................................................................... 65

7. Installation du logiciel ................................................................................................................... 65

8. Mise en service ............................................................................................................................ 66

9. Fonctionnement normal ............................................................................................................... 68

10. Fonctionnement emplacement de mémoire « Preset » et « Set » ............................................... 70

11. Fonctionnement à distance « Remote Ctrl » ................................................................................ 72

12. Controle avec le logiciel du PC .................................................................................................... 76

13. Dispositifs de protection ............................................................................................................... 80

14. Entretien et nettoyage .................................................................................................................. 81

15. Dépannage ...................................................................................................................................82

16. Elimination des dechets ............................................................................................................... 83

17. Caracteristiques techniques ......................................................................................................... 84

1. INTRODUCTION

Chère cliente, cher client,

En choisissant un produit Voltcraft®, vous avez choisi un produit d’une qualité exceptionnelle, ce dont

nous vous remercions vivement.

Voltcraft® - Ce nom est en effet garant d’une qualité au dessus de la moyenne dans les domaines de

la mesure, de la recharge ainsi que des appareils de réseau, tous se distinguant par leur compétence

technique, leur abilité, leur longévité et une innovation permanente.

Que vous soyez des électroniciens amateurs ambitionnés ou des utilisateurs professionnels, vous trouverez dans les produits de la famille Voltcraft® des appareils vous mettant à disposition la solution optimale pour les tâches les plus exigeantes. Et notre particularité : Nous pouvons vous offrir la technique éprouvée et la qualité able des produits Voltcraft® à des prix imbattables du point de vue rapport qualité/prix. Ainsi, nous mettons à votre disposition des produits aptes à satisfaire vos

exigences les plus pointues.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil Voltcraft® !

Tous les noms de société et toutes les désignations de produit sont des marques déposées de leurs

Pour toute question technique, veuillez vous adresser à :

France : Tél. : 0 892 897 777 Fax : 0 892 896 002 E-mail : support@conrad.fr du lundi au vendredi de 8h00 à 18h00 le samedi de 8h00 à 12h00

Suisse : Tél. : 0848 / 80 12 88 Fax : 0848 / 80 12 89 E-mail : support@conrad.ch du lundi au vendredi de 8h00 à 12h00, 13h00 à 17h00

2. UTILISATION PREVUE

L´alimentation de laboratoire sert de source de tension CC sans potentiel pour faire fonctionner les consommateurs basse tension. La sortie réglable peut être tirée sur l’avant jusqu’à 5 A maxi et sur l’arrière jusqu’à la puissance électrique nominale. La sortie avant est limitée à 5 A et protégée contre la surcharge. Les tensions dangereuses > 75 V/CC peuvent être obtenues lors d’un montage en

série des sorties de plusieurs alimentations. A partir de cette tension et pour des raisons de sécurité,

il faut utiliser des ls/câbles de mesure à double isolation. Le raccordement est effectué à l’avant par des prises de sécurité de 4 mm et à l’arrière par des prises à vis à courant fort. Les sorties (avant et

arrière) sont reliées ensemble.

Les câbles de raccordement utilisés doivent être bien dimensionnés. Une section de conducteur trop faible peut surchauffer et provoquer des incendies.

Les données de sortie des appareils d’alimentation de laboratoire sont les suivantes:

Type Tension de sortie Courant de sortie

PPS 11810 1 – 18 V/CC 0 – 10 A PPS 11360 1 – 36 V/CC 0 – 5 A PPS 11603 1 – 60 V/CC 0 – 2500 mA PPS 13610 1 – 18 V/CC 0 – 20 A PPS 16005 1 – 36 V/CC 0 – 10 A PPS 11815 1 – 60 V/CC 0 – 5 A

Le réglage de la tension et du courant se fait par des régulateurs numériques approximatif et précis ande permettre un réglage rapide et précis des valeurs. Les valeurs sont afchées sur l’écran clair. La limitationde courant pour le fonctionnement à courant constant peut être préréglée sans pont de court-circuit. L’alimentation est commandable à distance. La tension de sortie et le courant de sortie peuvent être réglés par une tension externe (0 - 5 V/CC) ou par un potentiomètre externe (5 kOhm). La sortie CC

peut être activée et désactivée par un contact de sécurité. Trois emplacements de mémoire librement programmables peuvent être occupés avec des tensions

xes et des limites de courant différentes. Le commutateur se trouve à l’arrière. Avec le logiciel fourni et la connexion USB, l’alimentation peut être contrôlée par un PC pour exécuter des opérations cycliques. Plus de 20 jeux de tension et de courant de différentes durées peuvent être programmés dans l’opération et les opérations cycliques peuvent être répétées jusqu’à 999 fois. L’alimentation de laboratoire appartient à la classe de protection 1. Elle est uniquement homologuée pour le branchement sur une prise de courant de sécurité avec protection par mise à la terre et une tension alternative domestique de 230V/CA. La conversion et/ou la modication non autorisées de l’appareil ne sont pas permises pour des

raisons de sécurité et d’approbation (CE). Tout usage autre que celui décrit ci-dessus est interdit, peut endommager le produit et poser des risques tels que courts-circuits, incendies, chocs électriques, etc.

Prière de lire attentivement le mode d’emploi et de le conserver à titre de référence.

(totale, MAIN + AUX)

Observez toutes les consignes de sécurité et renseignements contenus dans ce mode d’emploi.

3. CONTENU DE L’EMBALLAGE

• Alimentation de laboratoire

• Connecteur de raccordement à distance

• Câble réseau de sécurité

• Câble USB

• CD (logiciel)

• Mode d’emploi

4. EXPLICATION DES SYMBOLES

Dans ce mode d’emploi, le symbole avec un point d’exclamation dans un triangle signale des consignes importantes, qui doivent être absolument respectées.

Le symbole de l’éclair dans un triangle met en garde contre tout risque de décharge

électrique ou toute compromission de la sécurité électrique de l’appareil.

Ce symbole peut être rencontré lors de conseils et renseignements qui vous sont donnés sur

le fonctionnement.

Réservé à une utilisation dans des locaux secs.

Cet appareil est homologué CE et répond aux directives nationales et européennes requises.

Raccordement de conducteur de protection. Cette vis ne doit pas être desserrée.

5. CONSIGNES DE SECURITE

Lisez le mode d’emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d’emploi pour une utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée.

Personnes / Produit

• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet pour

enfants très dangereux.

• Gardez le produit à l’abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses, d’humidité élevée, d’eau, de gaz inammables, de vapeurs

et de solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et

protégez-le d’une utilisation accidentelle. Une utilisation en toute sécurité n’est plus garantie si le produit :

- présente des traces de dommages visibles,

- le produit ne fonctionne plus comme il devrait,

- a été stocké pour une période prolongée dans des conditions défavorables ou bien

- a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même

de faible hauteur, l’appareil peut être endommagé.

• Respecter également les informations concernant la sécurité et le mode d’emploi pour les autres appareils connectés à cet appareil.

• Les appareils nécessitant du courant électrique ne doivent pas être mis entre les mains des enfants. C’est pourquoi vous devez être particulièrement attentifs à l’utilisation du produit si des enfants sont présents, en particulier si ceux-ci essayent de mettre des objets dans les ouvertures du boîtier de l’appareil. Vous encourez un risque d’électrocution pouvant entraîner la mort.

• Ne versez jamais de liquides sur des appareils électriques et ne posez jamais d’objets remplis de liquides (comme des vases par exemple) sur ou à proximité de l’appareil. Vous encourez un risque d’incendie ou d’électrocution pouvant entraîner la mort.

• N’utilisez le produit que dans des pièces fermées et sèches. N’exposez jamais l’appareil à l’humidité ou à des liquides. Sinon vous encourez un risque d’électrocution pouvant entraîner la mort.

• Dans les écoles, les centres de formations, les ateliers de loisirs et les ateliers en libre service l’utilisation d’appareils électriques doit être surveillée par du personnel formé.

• Dans des locaux commerciaux, veuillez vous tenir aux consignes de prévention

d’accidents des associations professionnelles d’installations et de systèmes

électriques.

• Lors de l’ouverture des couvercles ou de l’enlèvement de pièces, des éléments

conducteurs d’électricité peuvent être dégagés. Pour cette raison, débranchez le

produit de toutes les sources d’énergie avant un entretien ou une mise en état. Les

condensateurs dans l’appareil peuvent conserver des charges, même si l’appareil a été déconnecté de toute source de tension.

• Placez les câbles de façon à éviter que des personnes ne trébuchent ou ne restent

accrochées à ceux-ci. Cela entraîne des risques de blessures.

• Ne portez pas de bijoux métalliques tels que des bracelets, des bagues, des colliers

etc. lorsque vous manipulez les alimentations électriques ou des chargeurs. Ne reliez en aucun cas les alimentations électriques ou des chargeurs à des humains ou des

animaux.

• Avant chaque utilisation, vériez que le produit ne soit pas endommagé. Si vous

constatez des dommages, n’utilisez plus le produit. Débranchez l’appareil du secteur et enlevez l’alimentation de la prise de courant. Portez ensuite le produit dans un atelier de réparation spécialisé.

• Utilisez uniquement une prise de courant répondant aux normes (230V~/50Hz) du

réseau d’alimentation électrique public.

• Ne tirez pas sur le câble lorsque vous débranchez l’alimentation de la prise de courant !

• L’alimentation doit être retirée de la prise de courant dans les conditions suivantes :

- avant le nettoyage du produit

- an cas de tempête

- si le produit n’est pas utilisé pendant un temps prolongé.

• Pendant l’utilisation, veillez à ce que le produit dispose d’une aération sufsante. Ne

couvrez pas les ouvertures d’aération avec des journaux, des couvertures, des rideaux ou des objets similaires. Respectez une distance minimale de 15 cm avec les autres objets.

• Lors de l’installation du produit, assurez-vous que les câbles ne soient pas écrasés,

pliés ou endommagés par des bords coupants.

• Ne placez aucun appareil ayant des champs électromagnétiques puissants tels que des

transformateurs, des moteurs, des téléphones sans l, des appareils de transmission radio etc. à proximité du produit, car il pourrait interférer avec le produit.

• N’utilisez pas l’appareil dans des endroits ou des locaux présentant des conditions

défavorables. Cela pourrait conduire à l’endommagement de l’électronique très sensible à l’intérieur du chargeur et peut avoir pour conséquence des dangers mortels. Les conditions défavorables sont :

- Une humidité de l’air élevée (> 80 % d’humidité relative, condensation)

- Humidité, de la poussière, des gaz inammables, des vapeurs de solvants, de l’essence

- Une température ambiante élevée (> à env. + 50 °C)

- Des champs électromagnétiques (moteurs, transformateurs, systèmes audio pour le modélisme etc.) ou des champs électrostatiques

• Ne pas utiliser le produit immédiatement après l’avoir passé d’une zone froide à une zone chaude. De l’eau de condensation risque de détruire le produit. Attendre que le

produit se soit adapté à la nouvelle température ambiante avant utilisation.

Divers

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l‘appareil.

• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.

6. ELEMENTS DE FONCTIONNEMENT

1. Afchage des mesures sur panneau DEL à indicateur de tension constante (C.V., Constant voltage) et de courant constant (C.C, Constant current)

2. Indicateur de contrôle arrière

3. Bouton de contrôle de la tension de sortie

4. Bouton de contrôle de la tension de sortie

5. Interrupteur POWER (Marche/Arrêt)

6. AUX .OUTPUT 5A MAX. (Terminaux de sortie auxiliaires)

7. MAIN OUTPUT (Terminaux de sortie)

8. Commutateur de sélection de mode

9. Commutateur de sélection de rappel

10. Terminal de télécommande

11. Grille d’admission de l’air du ventilateur de refroidissement

12. Puissance d’entrée et fusible

13. Port USB

7. INSTALLATION DU LOGICIEL

1. Ne connectez pas l’unité d’alimentation à l’ordinateur avant d’avoir installé le logiciel.

2. Insérez le CD fourni dans le lecteur de CD-ROM de votre ordinateur.

3. Ouvrez l’unité et double-cliquez sur « setup.exe ».

4. L’écran de bienvenue de l’installation s’afche, cliquez sur « OK » pour continuer.

5. Pour modier le répertoire d’installation, cliquez sur « Modier le répertoire » et sélectionnez l’emplacement choisi pour l’installation.

6. Cliquez sur le bouton

7. Sélectionnez un groupe de programme existant ou créez-en un nouveau pour le logiciel. Le

groupe par défaut est HCS. Cliquez sur « Continuer » pour continuer.

8. Le programme de conguration est maintenant terminé.

9. Connectez l’unité d’alimentation à un port USB libre de votre ordinateur.

10. Mettez l’unité d’alimentation en marche à l’aide du commutateur MARCHE (on/off) (5).

11. Le périphérique est détecté et son pilote est recherché automatiquement. Si aucun pilote n’a été

trouvé, un pilote est disponible dans le dossier « USB Drivers for Win 2K_XP_S2K3_Vista ».

pour continuer.

8. MISE EN SERVICE

L’alimentation de laboratoire n’est pas un chargeur d’accumulateurs. An de

recharger des accumulateurs, utilisez un chargeur adéquat muni d’un dispositif d’interruption de charge approprié. La surface du boîtier chauffe en cas de fonctionnement prolongé à une charge

nominale. Attention ! Eventuels risques de brûlures! Veiller impérativement à une aération sufsante du bloc d´alimentation et ne jamais utiliser l´appareil partiellement ou entièrement couvert, an d´éviter tout dommage éventuel.

Veillez à ce qu’un consommateur soit mis hors circuit lors du branchement au bloc d’alimentation. Un consommateur en circuit peut provoquer une formation d’étincelles lors du branchement aux douilles de raccordement du bloc d’alimentation, ce qui peut entraîner l’endommagement des douilles ainsi que les câbles connectés et ou de leurs bornes. En cas d’inutilisation de votre alimentation, éteignez-la et débranchez-la du secteur.

Les afchages restent allumés quelques secondes après l’arrêt pour décharger les

condensateurs internes et sauvegarder les derniers paramètres réglés.

Veillez à ce que les câbles de raccordement CC disposent d’une section sufsante,

une surcharge pouvant provoquer un incendie de câbles.

Raccordement du câble réseau

1. Branchez le cordon secteur de sécurité fourni sur la che intégrée (12) du bloc d´alimentation.

Veillez à ce que le branchement soit correctement positionné.

2. Brancher le cordon secteur à une prise de courant de sécurité avec protection mise à la terre. La

longueur totale du câble réseau jusqu’à la prise de courant ne doit pas excéder 3 m.

Installation de l’appareil

Placez l´alimentation de laboratoire sur une surface stable, plane et non fragile. Veillez à ne pas recouvrir les fentes d’aération du boîtier.

Généralités

L’alimentation de laboratoire est pilotée par un microprocesseur et est commandée par deux régulateurs numériques (codeur incrémental sans position nale) à touches. Ceci permet la régulation

grossière et précise par un régulateur.

Après la mise en service, un contrôle du système est effectué. L’état du contrôle est afché sur les deux afchages. L’ordre d’afchage est le suivant :

Afchage de la version logicielle actuelle.

Test de segment pour vérier le fonctionnement de l’afchage avec chaque segment. Puis, test des afchages LED « C.V. », « C.C. » et « REAR CONTROL. »

Le test système des dispositifs de protection

commence.

Vérication de la protection contre la surtension.

Vérication de la protection contre la surcharge.

Vérication de la protection contre la

surtempérature.

Test de ventilateur. Le ventilateur est vérié

brièvement sur toute la plage de vitesse de

rotation. L’augmentation de la vitesse de rotation du

ventilateur est audible.

Vérication de la fonction de commande à distance

« Arrêt sortie ».

Après cette étape, l’afchage de fonctionnement

normal revient.

L’alimentation permet un fonctionnement en 4 modes. Ces modes sont sélectionnés par un bouton poussoir à l’arrière « MODE » (8). Les modes suivants sont possibles :

Normal Fonctionnement normal. Le réglage de la tension et du courant est effectué à

l’avant.

Preset Fonctionnement emplacement de mémoire. Il est possible d’enregistrer, dans

Remote Ctrl Fonctionnement à distance. L’alimentation peut être pilotée par une tension

Set Mode réglage. Les trois emplacements Preset sont libres pour la programmation.

Les différents modes de fonctionnement sont décrits plus précisément ci-après.

l’appareil trois tensions xes et de les sélectionner à l’aide de cette fonction « Preset ». La sélection de l’emplacement de mémoire est effectuée par le bouton poussoir « RECALL » (9). Les régulateurs avant sont désactivés.

externe ou par un potentiomètre externe. Le réglage précis peut être effectué pour la tension et le courant. Les régulateurs avant sont désactivés.

Sélectionner l’emplacement sur le bouton poussoir « RECALL » (9) et effectuer les

réglages sur les régulateurs individuels (3, 4).

9. FONCTIONNEMENT NORMAL

En fonctionnement normal, l’alimentation peut être commandée par les régulateurs avant. Attention, veillez à ce que le bouton poussoir « MODE » soit en position « Normal ». Enlevez les consommateurs raccordés de la sortie

(6 ou 7). Mettez en marche le secteur d’alimentation par l’interrupteur de service (5).

L’écran (1) s’allume et afche la tension et le courant, après un auto-test rapide.

Réglez toujours la limitation de courant avant de régler la tension. Un courant trop élevé peut endommager vos câbles de raccordement, un courant trop faible (<1 A) peut

limiter la tension de sortie.

Réglage de la limitation de courant

Le réglage du courant de sortie est un mécanisme de protection pour protéger le consommateur ou les câbles de raccordement. La limitation de courant peut être préréglée sans court-circuit sur la sortie. L’alimentation délivre alors au plus le courant préréglé.

1. Retirez les consommateurs connectés de l’alimentation.

2. Mettez en marche le secteur d’alimentation par l’interrupteur de service (5). L’écran (1) s’allume et

afche la tension et le courant, après un auto-test rapide.

3. Réglez la limitation de courant sur le régulateur « CURRENT » (4) en fonction de vos

applications.

4. Tournez le régulateur et la valeur de limitation de courant apparaît.

Si aucun réglage n’est effectué dans les 3 secondes, l’afchage indique à nouveau l’afchage du courant actuel.

5. Tournez le régulateur vers la gauche ou la droite pour régler la limitation de courant. Après

l’allumage, la plage de réglage précis (0,1 A) est toujours active. Elle est représentée par un chiffre légèrement plus clair. Appuyez brièvement de l’avant sur le régulateur. L’emplacement décimal (1,0 ou 0,1) de la plage de réglage change à chaque appui. En tournant, vous changez la valeur.

6. Le réglage peut être grossier (dans la plage de réglage des unités) ou précis (dans la plage des dizièmes).

7. Lorsque la valeur de courant souhaitée a été réglée, l’afchage passe après 3 secondes env.

automatiquement sur l’afchage normal.

Si l’intensité de courant préréglée est atteinte en service normal, le bloc d’alimentation passe en mode de limitation du courant et réduit alors la valeur de tension. Ce mode est signalé par l’indicateur d’état rouge « C.C. » (1).

Régler la tension de sortie

La tension de sortie peut être réglée par le régulateur « VOLTAGE » (3). Les réglages grossier et précis sont effectués de la même manière que pour le réglage de la limitation de courant.

De par la grande plage de réglage, il se peut que le réglage de la tension nécessite env. 1-2 secondes avant de passer d’une valeur élevée à une valeur de tension plus basse.

En service normal, l’appareil fonctionne en mode de tension constante. C’est-à-dire que l’alimentation fournit une tension de sortie préréglée constante. Ce mode est signalé

par l’indicateur d’état vert « C.V. » (1).

Branchement d’un consommateur

Veillez à ce que le consommateur soit mis hors circuit lors du branchement au bloc d’alimentation. La consommation maximale de courant du consommateur

connecter ne doit pas dépasser les spécications indiquées dans les caractéristiques

techniques. Les tensions dangereuses, voire mortelles, au contact (> 75 VCC) peuvent se produire avec le montage en série de plusieurs alimentations (> 75 V CC) . À partir de cette tension, vous ne devez utiliser que des accessoires à double isolation (câbles de raccordement, câbles de mesure etc.). Evitez d’utiliser des câbles et contacts métalliques dénudés. Couvrez tous ces

endroits lisses à l’aide d’isolants appropriés, difcilement inammables ou d’autres

mesures et préservez-les ainsi de tout contact direct et des courts-circuits.

Veillez à ce que la section du conducteur soit sufsante pour l´intensité de courant

prévue.

L’alimentation dispose de deux sorties. Ces sorties ont toujours la même tension de sortie. Leur différence réside dans la charge admissible de courant.

On ne peut, sur les prises avant (6) tirer qu’un courant maximal de 5 A. Une limitation de courant automatique est intégrée. Les prises arrière sont adaptées pour le courant nominal entier. A partir d’un courant de sortie de 20 A, nous vous recommandons la fonction de

bornes à vis des prises arrière, pour éviter une surchauffe des prises enchables.

1. Retirez les consommateurs connectés de la sortie.

2. Mettez en marche le secteur d’alimentation par l’interrupteur de service (5). L’indicateur de

fonctionnement (2/3) s’allume et l’écran afche la tension et le courant.

3. Réglez les paramètres selon vos spécications, comme décrit au chapitre « Mise en service ».

4. Vériez à nouveau que la tension de sortie est bien réglée.

5. Reliez le pôle positif (+) du consommateur à la douille rouge « + » et le pôle négatif (-)

à la douille noire « - » de la sortie respective (à l’avant = « AUX. OUTPUT » (6), à l’arrière = « MAIN OUTPUT » (7)).

Le consommateur connecté peut maintenant être mis en marche.

La consommation électrique du consommateur raccordé est afchée en Ampère (A) sur

l’écran (1).

10. FONCTIONNEMENT EMPLACEMENT DE MÉMOIRE

« PRESET » ET « SET »

Il est possible d’enregistrer, dans l’appareil, trois tensions xes, de les enregistrer par la fonction « Set » et de les sélectionner directement à l’aide de la fonction « Preset ».

En usine, les trois emplacements de mémoire (P1, P2, P3) sont préréglés.

Ils sont occupés comme suit :

Mémoire

Type

PPS 11810 5 V Maximum 13.8 V Maximum 15 V Maximum

PPS 11360 5 V Maximum 13.8 V Maximum 25 V Maximum

PPS 11603 5 V Maximum 13.8 V Maximum 55 V Maximum

PPS 13610 5 V Maximum 13.8 V Maximum 15 V Maximum

PPS 16005 5 V Maximum 13.8 V Maximum 25 V Maximum

PPS 11815 5 V Maximum 13.8 V Maximum 55 V Maximum

Veillez à ce qu’aucun consommateur ne soit raccordé.

Vous pouvez également dénir la mémoire à l’aide du logiciel fourni, consultez à ce sujet le chapitre CONTROL WITH THE PC SOFTWARE.

1. Activez la fonction « Preset » à l’aide du bouton poussoir « MODE » (8).

2. Placez l’interrupteur sur la position « Preset ».

L’afchage LED avant « REAR CONTROL » (2) s’allume. Les régulateurs avant sont désormais

désactivés.

3. Sélectionnez, sur le bouton poussoir arrière

« RECALL » (9) l’emplacement de mémoire correspondant « P1, P2 ou P3 ». La tension de sortie correspondante est indiquée à l’écran (1).

4. Le consommateur peut maintenant être connecté et mis en marche.

5. Pour désactiver la fonction de tension xe, poussez le bouton poussoir « MODE » (8) en position

« Normal ». L’afchage LED « REAR CONTROL » (2) s’éteint. Vous passez en mode de fonction normal de l’alimentation (enlevez toujours auparavant les consommateurs CC !)

P1 P2 P3

Tension Courant Tension Courant Tension Courant

2 3

Les emplacements de mémoire occupent « Set »

Tous les trois emplacements de mémoire peuvent être occupés avec des valeurs de tension de sortie

et de limitation de courant propres à l’utilisateurs.

Veillez à ce qu’aucun consommateur ne soit raccordé.

1. Activez la fonction « Set » à l’aide du bouton poussoir

arrière « MODE » (8). Placez l’interrupteur sur la

position « Set ». L’afchage LED avant « REAR CONTROL » (2) s’allume.

2. Sélectionnez, sur le bouton poussoir arrière

« RECALL » (9) l’emplacement de mémoire correspondant « P1, P2 ou P3 ». Les valeurs correspondantes de tension et de courant sont afchées

sur l’écran (1).

3. Les régulateurs avant (3 et 4) vous permettent de régler la tension de sortie et la limitation de

courant souhaitées.

4. Répétez, si besoin, ces étapes avec les autres emplacements de mémoire.

5. Une fois tous les paramètres réglés, repoussez le bouton poussoir « MODE » (8) en position « Preset »

pour le fonctionnement à tension xe, ou en position « NORMAL » pour le fonctionnement standard.

2 3

Réinitialiser les emplacements de mémoire au réglage d’usine

1. Eteignez l’alimentation.

2. Appuyez simultanément sur les deux régulateurs à l’avant et maintenez les appuyés.

3. Mettez le bloc d’alimentation en marche. Dès que les afchages s’allument, relâchez les deux

régulateurs. Les paramètres préréglés en usine sont à nouveau présents.

11. FONCTIONNEMENT À DISTANCE « REMOTE CTRL »

La tension avec une source externe peut se régler par le biais de la prise de télécommande intégrée « Remote Control » (10) ou d´une résistance réglable de façon externe (à savoir le potentiomètre). Le raccordement de la commande à distance est effectué sur la prise « Remote Control » intégrée à l’arrière (10). Une prise à distance est disponible pour le raccordement.

En fonctionnement à distance, le chemin de commande du courant doit toujours également être raccordé, car la sortie commute sinon en mode de limitation de courant « C.C. » et limite ainsi la tension de sortie.

Préparation de le connexion de la télécommande

1. Dévisser la vis latérale de la che femelle fournie et retirer la prise de contact avant, noire en la

tournant légèrement.

2. Introduire par l´arrière trois câbles de raccordement d´une section de conducteur de minimum 0,34

mm2 à travers la cosse en métal. Brasez solidement ces câbles sur les drapeaux de brasage N° 1,

2, 3, 4 et 5 de la prise de contact noire. Veillez à ne pas provoquer de court-circuit.

Les chiffres des drapeaux de brasage sont indiqués sur l’isolant noir.

Marquer les extrémités de câble découvertes à l´aide des chiffres de contact correspondants (1 à 5) an d´éviter toute confusion.

Insérer, dans le sens inverse, la prise de contact noire dans la cosse en métal, puis la visser avec précaution.

L’affectation des contacts est la suivante :

Contact 1 Tension de commande interne + 5 V/CC

Contact 2 Réglage de la tension

Contact 3 Réglage du courant

Contact 4 Masse référence (« Terre »)

Contact 5 Sortie marche / arrêt

Contact 6 – 8 non affecté

(< 50 mA)

Commande via une source de tension externe

L’alimentation peut être commandée à distance avec une source de tension externe de 0 à 5 V/CC

sur toute la plage de tension et de courant.

Procéder comme suit pour le raccordement: Reliez les câbles de raccordement du connecteur à distance comme illustré :

Réglage de la tension « V » :

• Raccordement 2 au pôle positif (+) de la tension de commande externe

• Raccordement 4 vers le pôle négatif (-) de la source de tension externe

La tension sur la prise de télécommande ne doit pas dépasser 5 V. Ne pas court-circuiter les connexions.

Réglage du courant « I »:

• Raccordement 2 au pôle positif (+) de la tension de commande externe

• Raccordement 4 vers le pôle négatif (-) de la source de tension externe

1. Mettre le réseau d´alimentation hors circuit, puis relier ensuite le

connecteur distant à la prise Remote située au dos. Visser la bague de xation extérieure.

2. Régler la tension de la source externe sur 0 V.

3. Mettez le bloc d’alimentation en marche.

4. Placez l’interrupteur « MODE » (8) sur la position « Remote Ctrl ».

L’afchage « REAR CONTROL » (2) s’allume.

5. La tension de sortie désirée peut se régler via la source de tension externe. Contrôler le bon fonctionnement de l´ensemble de la plage de réglage. Vous pouvez contrôler la tension de sortie sur l’écran.

Raccordez, pour le contrôle du réglage du courant, la sortie principale arrière (7) avec un câble court sufsamment gros (au moins 8 mm2). Contrôler le bon fonctionnement de l´ensemble de

la plage de réglage.

Si vous n’avez plus besoin de la fonction de commande à distance, mettez le bouton MODE (8) en position « Normal ».

Commande via une résistance réglable (potentiomètre)

L’alimentation peut être commandée à distance avec un potentiomètre externe (5 kOhm) sur toute la

plage de tension et de courant.

Procéder comme suit pour le raccordement: Reliez les câbles de raccordement du connecteur à distance comme illustré :

Réglage de la tension « V » :

• Raccord 1 sur une extrémité de la résistance.

• Raccord 2 sur le contact glisseur de la résistance.

• Raccord 4 sur la deuxième extrémité de la résistance.

Ne pas court-circuiter les connexions 1 et 4.

Réglage du courant « I »:

• Raccord 1 sur une extrémité de la résistance.

• Raccord 3 sur le contact glisseur de la résistance.

• Raccord 4 sur la deuxième extrémité de la résistance.

1. Mettre le réseau d´alimentation hors circuit, puis relier ensuite le connecteur

distant à la prise Remote située au dos. Visser la bague de xation

extérieure.

2. Mettez le bloc d’alimentation en marche.

3. Placez l’interrupteur « MODE » sur la position « Remote Ctrl ». L’afchage

« REAR CONTROL » s’allume.

4. Les valeurs de sortie désirées peuvent être réglées via le potentiomètre externe. Contrôler le bon fonctionnement de l´ensemble de la plage de réglage. Vous pouvez contrôler la tension de sortie sur l’écran.

Raccordez, pour le contrôle du réglage du courant, la sortie principale arrière (7) avec un câble court sufsamment gros (au moins 8 mm2). Contrôler le bon fonctionnement de l´ensemble de

la plage de réglage.

Si vous n’avez plus besoin de la fonction de commande à distance, mettez le bouton MODE (8) en position « Normal ».

Sortie commande à distance (marche/arrêt)

La sortie CC peut être activée et désactivée par un contact de sécurité. Procéder comme suit pour le raccordement:

1. Reliez les câbles de raccordement du connecteur à distance comme illustré.

2. Contactez les raccordements 4 et 5 avec un contact de sécurité sans potentiel.

3. Une fois la sortie désactivée, les afchages d’états « C.V. » et « C.C. » (1) clignotent. L’écran

afche ensuite les paramètres en cours de la tension de sortie et du courant de sortie (1).

4. Lorsque la sortie est désactivée, vous pouvez dénir les valeurs de sortie à l’aide des régulateurs de tension (3) et de limitation de courant (4).

Aucune tension ne doit être mise sur les contacts 4 et 5.

5. Mettre le réseau d´alimentation hors circuit, puis relier ensuite le

connecteur distant à la prise Remote située au dos. Visser la bague de xation extérieure.

6. Mettez le bloc d’alimentation en marche.

7. Placez l’interrupteur « MODE » (8) sur la position « Remote Ctrl ».

L’afchage « REAR CONTROL » s’allume.

8. Lorsque le contact de sécurité est ouvert, la sortie CC est activée, lorsqu’il est fermé, la sortie CC est désactivée. Contrôler le bon fonctionnement de la fonction de commutation.

9. Lorsque la sortie CC est désactivée, « O P OFF » apparaît à l’écran.

10. Si vous n’avez plus besoin de la fonction de commande à distance,

mettez le bouton MODE en position « Normal ».

12. CONTROLE AVEC LE LOGICIEL DU PC

Ouvrez le logiciel HCS en cliquant sur son icône dans le menu Démarrer sous « Programmes > HCS ». La commande de contrôle logiciel remplace le contrôle physique de

l’alimentation.

Allumez et connectez le produit avant de lancer le logiciel.

Eléments de commande du logiciel et fonctionnement de base

14 13

2 3

4 5

1011

1. Description Champ texte description.

2. Tension Champ permettant de programmer la tension de l'alimentation. Après avoir

3. Icône Entrée Cliquez pour dénir la tension de sortie de l'alimentation conformément à la

4. Courant Champ permettant de programmer le courant de l'alimentation. Après avoir

5. Icône Entrée Cliquez pour dénir le courant de sortie de l'alimentation conformément à la

6. Onglets Fonctions

7. Table de saisie des données

8. Effacer la table Efface toutes les données dans la table d'entrée des données pour la fonction

9. Exécuter / Arrêt Exécute / arrête le programme temporisé externe conformément aux valeurs

10. Cycle d'exécution

11. Description de la table

12. Nom de la table Champ texte nom de la table. Vous pouvez également sélectionner une table

13. Importer Importe une table enregistrée à partir d'un chier Excel.

14. Exporter Exporte un nom de table, une description de table et une table de saisie de

15. Enregistrer Enregistre le nom de la table, la description de la table et la table de saisie

16. Supprimer Supprime l'ensemble courant formé par le nom de la table, la description de la

17. Imprimer Imprime le nom de la table, la description de la table et la table de saisie de

18. Sortie active / inactive

19. Réglage Vous pouvez lire le réglage de tension et la limitation de courant de

entré la valeur, pressez sur la touche Entrée du clavier ou cliquez sur l'icône

Entrée (3) pour régler l'alimentation.

valeur entrée dans le champ Tension (2).

entré la valeur, pressez sur la touche Entrée du clavier ou cliquez sur l'icône

Entrée (5) pour régler l'alimentation.

valeur entrée dans le champ Tension (4).

Sélectionnez la fonction de la fenêtre à droite parmi les valeurs suivantes :

• Programme temporisé externe

• Mémoire interne préréglée

• Journal des données

• Réglage

Champ Saisie des données pour la fonction de programmation temporisée externe. Le nombre d'actions est de 20 maximum.

de programmation temporisée externe.

dans la table de saisie des données.

Nombre de cycles d'exécution du programme temporisé. La valeur doit être comprise entre 0 et 999, 0 correspondant au cycle inni.

Champ texte description de la table.

enregistrée ici ; cliquez sur la èche Bas à droite et sélectionnez-la dans la

liste déroulante.

données vers un chier Excel.

de données.

table et la table de saisie de données.

données.

Afche le statut de la sortie d'alimentation. Vous pouvez également cliquer ici pour activer / désactiver la sortie de l'alimentation.

l'alimentation.

20. Statut Vous pouvez lire la tension actuelle, le courant et la sortie de courant de

l'alimentation. V-const est équivalent à l'indicateur C.V. ; I-const est équivalent à l'indicateur C.C.

Mémoire interne préréglée

Vous pouvez lire, dénir et appliquer la mémoire prédénie de l’alimentation à l’aide du logiciel.

• Les valeurs prédénies sont chargées automatiquement dans le logiciel mais dans le cas contraire, pressez sur le bouton « Read Fro PS » pour charger l’information.

• Sélectionnez l’option correspondante pour utiliser l’une des valeurs par défaut. Pressez ensuite sur le bouton « Set ».

• Pour régler les valeurs prédénies, rentrez les valeurs dans les champs à droite. Pressez ensuite sur le bouton « Set ».

• Pressez sur le bouton « Effacer la table » pour effacer la table.

Vous pouvez enregistrer, exporter, importer ou supprimer un enregistrement sauvegardé et imprimer

les paramètres. Le fonctionnement est similaire à celui du fonctionnement de base.

Journal des données

Vous pouvez voir le graphique temps réel / enregistré de la tension et du courant pour cette fonction.

Vous pouvez enregistrer, exporter, importer ou supprimer un enregistrement sauvegardé et imprimer

les paramètres. Le fonctionnement est similaire à celui du fonctionnement de base.

• Pour afcher un graphique enregistré, sélectionnez-le à partir de la liste déroulante « Nom du journal ». Vous pouvez également cliquer sur l’icône « Importer » et sélectionner l’enregistrement à partir d’un chier externe.

• Passez du graphique enregistré (Journal) au graphique en temps réel (Maintenant) et inversement en sélectionnant l’option correspondante à droite du graphique.

• Utilisez les listes déroulantes sous le graphique pour dénir les paramètres du graphique.

V. Min Niveau de tension minimum indiqué sur le graphique. V. Max Niveau de tension maximum indiqué sur le graphique. C. Min Niveau de courant minimum indiqué sur le graphique. C. Max Niveau de courant maximum indiqué sur le graphique.

W. Min Niveau de puissance minimum indiqué sur le graphique. W. Max Niveau de puissance maximum indiqué sur le graphique.

T. Min Période de temps indiquée sur le graphique.

T. Len Longueur de l'enregistrement indiqué sur le graphique.

Réglage

Port COMM Connexion entre l'ordinateur et l'alimentation. Il est conguré

Temps d'échantillonnage du

DataLog

Réglage de la limite supérieure

de tension (UVL)

Réglage de la limite supérieure

de courant (UCL)

• Pressez sur le bouton OK pour sauvegarder les paramètres.

• Pressez sur le bouton « Default » pour restaurer la conguration par défaut.

automatiquement lors du lancement du logiciel. Il n'est pas

recommandé de le modier manuellement.

Intervalle de temps entre chaque échantillonnage.

Limite la tension de sortie à l'aide du logiciel.

Limite le courant de sortie à l'aide du logiciel.

13. DISPOSITIFS DE PROTECTION

L’alimentation intègre plusieurs dispositifs de protection automatiques la protégeant contre les dommages. Les dispositifs de protection activés sont afchés avec des codes de lettres sur l’écran et

la sortie CC est simultanément désactivée, pour des raisons de sécurité.

Lorsqu’un dispositif de protection est activé, le consommateur doit être immédiatement éteint et débranché de l’alimentation.

Pour réactiver la sortie, éteignez l’alimentation. Attendez que tous les afchages soient éteints. Mettez l’alimentation à nouveau en marche. L’alimentation doit à nouveau fonctionner normalement. Si ce

n’est pas le cas, veuillez contacter notre service clientèle.

Les afchages suivants sont possibles :

Mise hors circuit en cas de surtension

• Une tension externe plus haute que l’alimentation est détectée sur la sortie CC. La sortie est désactivée.

• Les niveaux de tension pour les mises hors circuit sont indiqués dans les données techniques.

Mise hors circuit causée par une surcharge

• La sonde de température intégrée a détecté une température système trop élevée. La sortie est désactivée pour éviter toute surchauffe.

• Eteignez l’alimentation et laissez-la refroidir au moins 30 minutes. vériez, après la remise en marche, si le ventilateur ou les trous d’aération sont bloqués. Le ventilateur doit être audible pendant la phase d’auto-test à l’allumage. Si ce n’est pas le cas, veuillez

contacter notre service clientèle.

Mise hors circuit causée par une surcharge

• En cas de surcharge sur la sortie CC, la limitation de courant est normalement activée. Si ce n’est exceptionnellement pas le cas, une

deuxième fonction de protection est activée..

• Eteignez l’alimentation dès l’apparition de ce signal d’alarme et

vériez les données de raccordement du consommateur. Enlevez le

consommateur de la sortie CC.

• Mettez l’alimentation à nouveau en marche et vériez la fonction. Si le message d’erreur perdure, veuillez contacter notre service clientèle.

14. ENTRETIEN ET NETTOYAGE

• Débrancher le produit de la source d’alimentation.

• Hormis un nettoyage occasionnel ou un remplacement de fusible, l’alimentation de laboratoire ne nécessite aucun entretien.

• Pour le nettoyage, utiliser un chiffon propre, sec, antistatique et non pelucheux sans produits

corrosifs.

Remplacement du fusible de secteur

Si l´alimentation de laboratoire ne peut plus être mise en marche, il est probable que le fusible de secteur (12) soit défectueux. An de remplacer le fusible de secteur, procédez comme suit :

1. Désactivez l’alimentation et débranchez tous les câbles de raccordement et le cordon secteur de l’appareil.

2. Appuyez avec un tournevis à fente adapté sur

le porte fusible (12) à l’arrière et détachez-le du support en faisant levier.

3. Remplacer le fusible défectueux par un nouveau fusible pour courant faible (5 x 20 mm) du même type et de même intensité de courant nominal : Vous trouverez la valeur de fusible au chapitre

« Caractéristiques techniques ».

4. Positionnez le fusible dans le porte-fusible.

Les fusibles sont des pièces de rechange et ne sont pas couverts par la garantie.

15. DÉPANNAGE

Avec cette alimentation de laboratoire, vous avez acquis un produit d’une grande sécurité de

fonctionnement. Il est toutefois possible que des problèmes ou des pannes surviennent. A ce niveau, nous souhaitons vous décrire comment vous dépanner le cas échéant :

Respecter impérativement les consignes de sécurité !

Erreur Cause éventuelle

L’alimentation ne peut pas se

mettre en marche.

Les consommateurs raccordés ne fonctionnent pas.

• L’indicateur de fonctionnement (1) est-il allumé ?

• Check the mains voltage (you may also want to check the

mains fuse in the device or the line circuit breaker).

• La tension est-elle correctement réglée ?

• La polarité est-elle correcte ?

• Vérier les caractéristiques techniques des consommateurs.

L’afchage « REAR CONTROL » s’allume. L’appareil ne peut pas

être commandé par le régulateur.

L’afchage « O P OFF » est

allumé.

Le courant de sortie est limité à

5 A courants bien que le réglage de courant soit plus élevé.

L’indicateur « C.C. » s’allume. Fonctionnement à courant constant :

L’indicateur «C.V.» s’allume. Fonctionnement à tension constante :

OVP Mise hors circuit en cas de surtension

OtP Mise hors circuit en cas de surtempérature

OLP Mise hors circuit causée par une surcharge

Les réparations autres que celles décrites précédemment doivent être exécutées uniquement par un technicien agréé.

Le fonctionnement à distance est activé. Positionnez le bouton poussoir « MODE » en position « Normal ».

La sortie CC a été désactivée par la sortie de commande à distance (10). Libérez la liaison entre les contacts 4 et 5. La sortie est à nouveau activée.

Le raccordement avant est limité à 5 A maximum. Pour des plus élevés, raccordez le consommateur à la sortie de courant

principale arrière.

L’intensité de courant préréglée a été dépassée. Vériez

la consommation de courant de votre appareil raccordé et augmentez si nécessaire la limitation du courant sur le bloc d’alimentation.

L’alimentation fonctionne normalement. Une tension réglée et

constante sort de la sortie.

Voir chapitre « Dispositifs de protection »

16. ELIMINATION DES DECHETS

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères ! En n de vie, éliminez l’appareil conformément aux dispositions légales en vigueur.

17. CARACTERISTIQUES TECHNIQUES

Tension de service : 100 – 240 V/CA, 50/60 Hz Courant d’entrée max. (230 V/CA, 100 V/CA) : 1,2 A / 2,4 A 1,2 A / 2,5 A 1,0 A / 2,0 A Puissance de sortie max.: 180 W 180 W 150 W Tension de sortie : 1 – 18 V/CC 1 – 36 V/CC 1 – 60 V/CC Courant de sortie : 0 – 10 A 0 – 5 A 0 – 2500 mA Residual ripple at nominal load: 5 mV, 30 mA Mode de régulation de tension à 10 – 100 % modication de charge : Mode de régulation de tension à Variation de réseau (90 – 260 V/CA): Mode de régulation de courant à 10 - 90% modication de charge : Mode de régulation de courant à Variation de réseau (90 – 260 V/CA) : Précision d’afchage : ±0,2% +3 dgt

Niveau de mise hors circuit OVP de la sortie V :

Rayon d’action : 84,7 % 85,9 % 86 % Fréquence de base : 100 – 120 kHz Facteur de rendement à PFC actif : >0,95 Ventilateur de l’appareil : Piloté par la température (0 – 100 %) Fusible de secteur Inerte (5 x 20 mm) : F6AL250V Température de service : 0 à +45 ºC Humidité de fonctionnement : 10 – 80 %, non condensant Température de stockage : -15 à +70 ºC Humidité de stockage : 0 – 85 %, non condensant Hauteur de fonctionnement : 2000 m au-dessus du niveau de la mer max. (N.N.) Classe de protection : 2 Approbation : CE EMC: EN 55011, 55012, LVD: EN 60950, 61010 Poid : 2,4 kg Dimensions (L x H x P) : 200 x 90 x 208 mm

PPS 11810 PPS 11360 PPS 11603

50 mV

20 mV

100 mA

50 mA

+2 V (1 – 5 V)

+3 V (5 – 18 V)

+2 V (1 – 5 V)

+3 V (5 – 20 V)

+4 V (20 – 36 V)

+2 V (1 – 5 V)

+3 V (5 – 20 V)

+4 V (20 – 60 V)

Tension de service : 100 – 240 V/CA, 50/60 Hz Courant d’entrée max. (230 V/CA, 100 V/CA) : 1,2 A / 2,4 A 1,2 A / 2,5 A 1,0 A / 2,0 A Puissance de sortie max.: 360 W 360 W 300 W Tension de sortie : 1 – 18 V/DC 1 – 36 V/DC 1 – 60 V/DC Courant de sortie : 0 – 20 A 0 – 10 A 0 – 5 A Residual ripple at nominal load: 5 mV, 30 mA Mode de régulation de tension à 10 – 100 % modication de charge : Mode de régulation de tension à Variation de réseau (90 – 260 V/CA): Mode de régulation de courant à 10 - 90% modication de charge : Mode de régulation de courant à Variation de réseau (90 – 260 V/CA) : Précision d’afchage : ±0,2% +3 dgt

Niveau de mise hors circuit OVP de la sortie V :

Rayon d’action : 82,5 % 82,9 % 83,3 % Fréquence de base : 100 – 120 kHz Facteur de rendement à PFC actif : >0,95 Ventilateur de l’appareil : Piloté par la température (0 – 100 %) Fusible de secteur Inerte (5 x 20 mm) : F6AL250V Température de service : 0 à +45 ºC Humidité de fonctionnement : 10 – 80 %, non condensant Température de stockage : -15 à +70 ºC Humidité de stockage : 0 – 85 %, non condensant Hauteur de fonctionnement : 2000 m au-dessus du niveau de la mer max. (N.N.) Classe de protection : 2 Approbation : CE EMC: EN 55011, 55012, LVD: EN 60950, 61010 Poid : 2,4 kg Dimensions (L x H x P) : 200 x 90 x 208 mm

PPS 13610 PPS 16005 PPS 11815

50 mV

20 mV

100 mA

50 mA

+2 V (1 – 5 V)

+3 V (5 – 18 V)

+2 V (1 – 5 V)

+3 V (5 – 20 V)

+4 V (20 – 36 V)

+2 V (1 – 5 V)

+3 V (5 – 20 V)

+4 V (20 – 60 V)

INHOUDSOPGAVE

1. Inleiding ........................................................................................................................................ 87

2. Bedoeld gebruik ........................................................................................................................... 88

3. Leveringsomvang ......................................................................................................................... 89

4. Tleg van symbolen ....................................................................................................................... 89

5. Veiligheidsvoorschriften ............................................................................................................... 90

6. Bedieningselementen ................................................................................................................... 92

7. Installatie van de software ............................................................................................................ 92

8. Ingebruikname ............................................................................................................................. 93

9. Normaal gebruik ........................................................................................................................... 95

10. Gebruik van opslagplaats “Preset” en “Set” ................................................................................. 97

11. Remote Control Operation “Remote Ctrl” .....................................................................................99

12. BEDIENING MET DE PC SOFTWARE ...................................................................................... 103

13. Beschermingsvoorzieningen ...................................................................................................... 107

14. Onderhoud en reiniging ..............................................................................................................108

15. Verhelpen van storingen ............................................................................................................ 109

16. Verwijdering .................................................................................................................................111

17. Technische gegevens ..................................................................................................................111

Pagina

1. INLEIDING

Geachte klant,

Wij danken u hartelijk voor het aanschaffen van een Voltcraft®-product. Hiermee heeft u een

uitstekend apparaat in huis gehaald.

Voltcraft® - deze naam staat op het gebied van meettechniek, laadtechniek en voedingsspanning voor onovertroffen kwaliteitsproducten die worden gekenmerkt door gespecialiseerde vakkundigheid,

buitengewone prestaties en permanente innovaties.

Voor ambitieuze elektronica-hobbyisten tot en met professionele gebruikers ligt voor de meest ingewikkelde taken met een product uit het Voltcraft®-assortiment altijd de perfecte oplossing binnen

handbereik. Bovendien bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van onze

Voltcraft®-producten tegen een nagenoeg niet te evenaren verhouding van prijs en prestaties.

Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Voltcraft®-product!

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

2. BEDOELD GEBRUIK

De programeerbare laboratoriumvoeding dient als potentiaalvrije DC-spanningsbron voor de aandrijving van laagspanningsapparaten. De instelbare uitgang kan aan de voorkant tot max. 5 A en aan de achterkant tot de volledige nominale stroomsterkte worden ingesteld. De voorste uitgang is tot 5 A begrensd en beschermd tegen overbelasting. Bij een serieschakeling van de uitgangen

van meerdere voedingen kunnen aanraakgevaarlijke spanningen >75 V/DC opgewekt worden. Vanaf deze spanning moeten omwille van veiligheidsredenen geïsoleerde leidingen/meetsnoeren worden

gebruikt. De aansluiting gebeurt aan de voorkant via 4 mm veiligheidsbussen, aan de achterkant via

hogestroom-schroefklembussen. De uitgangen (voor en achter) zijn met elkaar verbonden.

Er moeten voldoende gedimensioneerde aansluitkabels worden gebruikt. Een te kleine ledingsdoorsnede kan tot oververhitting en brand leiden.

De uitgangsgegevens van de laboratoriumvoedingen zijn als volgt:

Type Uitgangsspanning Uitgangsstroom

De instelling van spanning en stroom wordt traploos via digitale draairegelaars met grove en jne

instelling uitgevoerd, zodat een snelle en nauwkeurige instelling van de waarde mogelijk is. De waarden worden aangegeven op een overzichtelijke display. De stroombegrenzing voor het gebruik

met constante stroom kan zonder kortsluitingsbrug vooraf worden ingesteld.

De netvoeding is op afstand bedienbaar. Via een externe spanning (0 - 5 V/DC) of via een externe

potentiometer (5 kOhm) kan de uitgangsspanning en de uitgangsstroom worden ingesteld. De DC-uitgang is via een schakelcontact in- en uitschakelbaar.

Drie vrij programmeerbare opslagplaatsen kunnen met verschillende voorgeschreven spanningen en stroombegrenzingen worden bezet. De keuzeschakelaar bevindt zich aan de achterkant.

Met de meegeleverde software en de USB-aansluiting kan de voeding beheerd worden door een pc

voor het uitvoeren van cyclische operaties. Maximaal 20 programmeerbare sets met spanning en stroom en met verschillende tijdsduren kunnen geprogrammeerd worden en de cyclische handelingen kunnen maximaal 999 maal herhaald worden.

(totale, MAIN + AUX)

Het apparaat is bestand tegen overbelasting en kortsluitingen en beschikt over een veiligheidstemperatuuruitschakeling. De laboratoriumvoeding voldoet aan veiligheidsklasse 1. Dit product is alleen goedgekeurd voor aansluiting op een randgeaarde contactdoos met een gebruikelijke

wisselspanning van 230 V/AC. Het eigenhandig ombouwen en/of veranderen van het product is niet toegestaan om veiligheids- en

keuringsredenen (CE). Een andere toepassing dan hierboven beschreven, is niet toegestaan en kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand,

elektrische schokken, enz. Lees de gebruiksaanwijzing grondig en bewaar deze voor raadpleging

in de toekomst.

Volg alle veiligheidsinstructies en informatie in deze handleiding op.

3. LEVERINGSOMVANG

• Laboratoriumvoeding

• Remote-aansluitbus

• Netsnoer met randaarde

• USB-kabel

• CD (software)

• Gebruiksaanwijzing

4. TLEG VAN SYMBOLEN

Een uitroepteken in een driehoek betekent belangrijke instructies in deze handleiding die absoluut moeten worden opgevolgd.

Een bliksemschicht in een driehoek waarschuwt voor een elektrische schok of een vei-

ligheidsbeperking van elektrische onderdelen in het apparaat.

Dit symbool kan worden gevonden bij tips of informatie over het gebruik.

Alleen voor toepassing in droge binnenruimtes

Dit apparaat is CE-goedgekeurd en voldoet aan de betrokken Europese richtlijnen.

Aardklem; deze schroef mag niet worden losgedraaid

5. VEILIGHEIDSVOORSCHRIFTEN

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen de garantie.

Personen / Product

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.

• Zet het product niet onder mechanische druk.

• Als het niet langer mogelijk is het product veilig te bedienen, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan niet

langer worden gegarandeerd wanneer het product:

- zichtbaar is beschadigd,

- niet langer op juiste wijze werkt,

- tijdens lange periode is opgeslagen onder slechte omstandigheden, of

- onderhevig is geweest aan ernstige vervoergerelateerde druk.

• Behandel het product met zorg. Schokken, botsingen of zelfs een val van een beperkte hoogte kan het product beschadigen.

• Neem alstublieft ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in acht die met het product zijn verbonden.

• Producten die op het lichtnet werken, moeten buiten bereik van kinderen worden

gehouden. Wees daarom extra voorzichtig wanneer u het product gebruikt in de aanwezigheid van kinderen. Zij kunnen voorwerpen in het apparaat proberen te steken

door de openingen van de behuizing. Hierdoor bestaat het risico op overlijden door een elektrische schok.

• Giet nooit vloeistoffen over elektrische apparaten en plaats nooit voorwerpen gevuld

met vloeistoffen (zoals bijv. vazen) op of in de buurt ervan. Een aanzienlijk risico bestaat op brand of een levensgevaarlijke elektrische schok.

• Bedien het product alleen in droge ruimtes binnenshuis. Het mag niet vochtig of nat worden. Anders bestaat er risico op een levensgevaarlijke elektrische schok!

• In scholen, trainingscentra, hobby- of doe-het-zelf workshops, moet de bediening van elektrische apparaten altijd onder supervisie staan van getraind personeel.

• Wanneer u het gebruikt op een commercieel terrein, moeten de ARBO-voorschriften ter voorkoming van ongevallen met betrekking tot elektrisch apparatuur in acht worden genomen.

• Onderdelen onder spanning kunnen blootgelegd worden wanneer het deksel wordt

geopend of bij het verwijderen van onderdelen. U moet daarom het product van alle stroomvoorzieningen ontkoppelen voordat onderhoud of reparaties uitgevoerd mogen

worden. Condensatoren in het apparaat kunnen nog steeds een elektrische spanning

bevatten, zelfs wanneer het apparaat van alle stroombronnen is ontkoppeld.

• Plaats kabels altijd zo, dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat risico op verwonding.

• Draag, wanneer u werkt met elektriciteitsaanvoer of opladers, geen metalen of

geleidende kettingen, armbanden, ringen etc. Verbind nooit de stroomvoorziening of oplader met personen of dieren.

• Controleer het product, iedere keer wanneer u het in gebruik neemt, op schade. Gebruik het product niet wanneer u schade waarneemt. Ontkoppel de stroomvoorziening en haal de stekker uit het stopcontact. Breng het product vervolgens naar een

gespecialiseerde winkel of reparatielocatie.

• Gebruik alleen een goedwerkend stopcontact (230V~/50Hz) dat is aangesloten op het publieke elektriciteitsnetwerk.

• Trek de stekker niet aan het snoer uit het stopcontact!

• De stekker moet uit het stopcontact worden gehaald:

- voordat het product wordt schoongemaakt

- tijdens een onweersstorm

- wanneer het product tijdens lange tijd niet wordt gebruikt.

• Zorgt ervoor dat het product tijdens ingebruikname voldoende wordt geventileerd. Plaats

geen tijdschriften, dekens, gordijnen of iets soortgelijks over de ventilatieopeningen. Bewaar minstens 15 cm afstand met andere apparaten.

• Wanneer u het product installeert, zorg er dan voor dat de kabel niet doorgeprikt, geknikt of beschadigd is door scherpe randen.

• Zorg ervoor dat er geen apparaten met krachtige elektrische of magnetische velden, zoals transformatoren, motoren, draadloze telefoons en radiograsch bestuurbare

apparaten zich in de buurt van het product bevinden. Deze kunnen het product beïnvloeden.

• Gebruik de oplader niet op plaatsen of in ruimten met ongunstige omstandigheden. Dit kan de gevoelige elektronica in de oplader beschadigen en kan mogelijk

levensbedreigende situaties veroorzaken. Ongunstige omstandigheden zijn:

- hoge luchtvochtigheid (> 80 % relatieve, condensatie)

- vochtigheid stof, ontvlambare gassen, oplosdampen, benzine

- hoge omgevingstemperaturen (> ong. +50 ºC)

- elektromagnetische velden (motoren, transformatoren, geluidssystemen voor

modelbouw etc.) of elektrostatische velden

• Het product mag niet direct in gebruik worden genomen nadat het van een koude naar

een warme omgeving is gebracht. Condens kan het product beschadigen. Wacht tot

het product is geacclimatiseerd voor gebruik.

Diversen

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het

aansluiten van het apparaat.

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een

expert of in een daartoe bevoegde winkel.

6. BEDIENINGSELEMENTEN

1. LED-paneelmeterweergave met C.V.- (Constante spanning) en C.C.- (Constante stroom) indicator

2. Controle-indicator achterkant

3. Regelknop uitgangsspanning

4. Regelknop uitgangsstroom

5. POWER (aan/uit) schakelaar

6. Aux. OUTPUT 5 A MAX (Extra uitvoeraansluitingen)

7. MAIN OUTPUT (Uitgangen)

8. Keuzeschakelaar voor modus

9. Selectieschakelaar voor herroepen

10. Afstandsbediening

11. Invoerrooster koelventilator

12. Voedingsingang en netzekering

13. USB-poort

7. INSTALLATIE VAN DE SOFTWARE

1. Sluit de voedingseenheid pas aan op de pc na de installatie van de software.

2. Plaats de meegeleverde cd in het cd-romstation van een pc.

3. Open het station en dubbelklik op “setup.exe”.

4. Het welkomstscherm van de installatie verschijnt, klik op “OK” om door te gaan.

5. Als u de installatiemap wilt wijzigen, klikt u op “Change directory” en selecteert u de gewenste locatie.

6. Klik op de knop

7. Selecteer een bestaande programmagroep of maak een nieuwe voor de software. De standaardgroep is HCS. Klik op “Doorgaan” om door te gaan.

8. Het installatieprogramma wordt afgerond.

9. Sluit de voedingseenheid aan op een lege USB-poort van de pc.

10. Schakel de voedingseenheid in met de VOEDING (aan/uit) schakelaar (5).

11. Het apparaat wordt gevonden en automatisch wordt naar het stuurprogramma gezocht. Als dat

niet wordt gevonden, wordt een stuurprogramma gebruikt uit de map “USB Drivers for Win 2K_ XP_S2K3_Vista”.

om door te gaan.

8. INGEBRUIKNAME

De voeding is geen lader. Gebruik voor het laden van accu’s geschikte laders met een geschikte laaduitschakeling. Bij langdurig gebruik met nominale last wordt het oppervlak van de behuizing

warm. Let op! Mogelijk gevaar op verbranden! Zorg daarom altijd voor voldoende

ventilatie rondom de voeding en gebruik deze nooit geheel of gedeeltelijk afgedekt om eventuele schade te voorkomen. Let er bij het aansluiten van een verbruiker op de voeding op dat deze uitgeschakeld is. Een ingeschakelde verbruiker kan bij aansluiting op de uitgangsklemen van de voeding leiden tot vonkvorming, wat op haar beurt kan leiden tot beschadiging van de aansluitbussen resp. tot schade aan de aangesloten leidingen en/of hun klemmen. Schakel de voeding uit en koppel ze los van het net als ze niet wordt gebruikt. De indicatoren blijven na het uitschakelen nog enkele seconden ingeschakeld om de interne condensatoren te ontladen en de laatst ingestelde parameters op te slaan. Er dient absoluut op een voldoende grote leidingsdoorsnede van de DCaansluitleidingen te worden gelet aangezien overbelasting tot een leidingbrand kan leiden.

Aansluiting van het netsnoer

1. Verbind de meegeleverde netkabel met randaarde met de netaansluiting (18) van de voeding. Controleer de aansluiting.

2. Verbind het netsnoer met een goedgekeurd stopcontact met randaarde. De totale lengte van de netkabels tot aan de contactdoos mag niet meer zijn dan 3 m.

Opstellen van het toestel

Plaats de laboratoriumvoeding op een stabiele, vlakke en degelijke ondergrond. Let er op, dat de verluchtingsgleuven van het apparaat niet worden afgedekt.

Algemeen

De laboratoriumvoeding wordt gestuurd door microprocessoren en wordt via twee digitale

instelregelaars (incrementele sensor zonder eindpositie) met toetsenfunctie bediend. Dit maakt jne

en grove regeling via een regelaar mogelijk.

Na het inschakelen vindt er een systeemcontrole plaats. In de beide schermen (2 en 3) wordt de teststatus weergegeven. De volgorde van de meldingen is als volgt:

Weergave van de actuele softwarestand.

Segmenttest of de weergave met alle individuele segmenten functioneert. Daarna volgt de test van de LED-indicatoren “C.V.”, “C.C.” en “REAR CONTROL”.

Systeemtest van de beschermvoorzieningen begint.

De bescherming tegen overspanning wordt getest.

De bescherming tegen overbelasting wordt getest.

De bescherming tegen oververhitting wordt getest.

Ventilatortest. De ventilator wordt kort over het gehele toerentalbereik getest. Het ventilatortoerental neemt kort daarop hoorbaar toe.

De afstandsbedieningsfunctie voor “Uitgang uit”

wordt getest.

Na deze stap wordt naar de normale bedrijfsweergave omgeschakeld.

De voeding laat het gebruik in 4 modi toe. Deze modi worden via een schuifschakelaar aan de achterkant “MODE” (8) geselecteerd. De volgende modi zijn mogelijk:

Normaal Normaal gebruik De instelling van spanning en stroom gebeurt aan de voorkant

Preset Gebruik van opslagplaats. In het toestel kunnen drie voorgeschreven spanningen

Remote Ctrl Gebruik met afstandsbediening. De voeding kan via een externe spanning of een

Set Instelbedrijf. De drie preset-plaatsen kunnen vrij worden geprogrammeerd.

De individuele bedrijfsmodi worden hieronder uitgebreider beschreven.

worden opgeslagen en via deze “Preset”-functie rechtstreeks worden geselecteerd. De keuze van de opslagplaats gebeurt via de schuifschakelaar “RECALL” (15). De

voorste instelregelaars zijn gedeactiveerd.

externe poti op afstand worden bediend. De afstandsinstelling kan voor spanning

en stroom gebeuren. De voorste instelregelaars zijn gedeactiveerd.

Opslagplaats op schuifschakelaar “RECALL” (9) selecteren en instellingen via

instelregelaar (3, 4) instellen.

9. NORMAAL GEBRUIK

Bij normale werking laat de voeding zich via de voorste instelregelaar bedienen.

Let . erop dat de schuifschakelaar “MODE” zich in de stand “Normal” bevindt. Verwijder de aangesloten verbruiker van de uitgang (6 of 7). Schakel de voeding in via de aan/uit-schakelaar (5). Het display (1) licht op en na een korte zelftest verschijnt de spannings- en stroomaanduiding.

Stel voor elke spanningsinstelling eerst de stroombegrenzing in. Een te hoge stroomwaarde kan uw aansluitleidingen beschadigen, een te lage stroomwaarde (<1 A) kan de uitgangsspanning begrenzen.

Stroombegrenzing instellen

De begrenzing van de uitgangsstroom is een beschermingsmechanisme, om de verbruiker of de aansluitdraden te beschermen. De stroombegrenzing kan zonder kortsluiting aan de uitgang vooraf worden ingesteld. De voeding levert dan maximum de vooraf ingestelde stroom.

1. Verwijder de aangesloten verbruiker van de voeding.

2. Schakel de voeding in via de aan/uit-schakelaar (5). Het display (1) licht op en na een korte zelftest verschijnt de spannings- en stroomaanduiding.

3. Stel de stroombegrenzing op de instelregelaar “CURRENT” (4) volgens uw gebruik in.

4. Draai aan de regelaar en de stroombegrenzingswaarde verschijnt.

Als er binnen de 3 seconden geen instelling gebeurt, schakelt het scherm naar de actuele stroomaanduiding terug.

5. Om de stroombegrenzing in te stellen, draait u de instelregelaar naar links of rechts. Na het

inschakelen is het jn-instelbereik (0,1 A) altijd actief. Dit wordt door een licht helderder getal weergegeven. Druk kort vooraan op de draairegelaar. De decimaalwaarde (1,0 of 0,1) van het instelbereik verandert bij elke druk. Wanneer u draait, verandert de waarde.

6. De instelling kan grof (bij de eenheden) of jn (bij de tientallen) gebeuren.

7. Als de gewenste stroomwaarde werd ingesteld, schakelt het scherm na ca. 3 seconden

automatisch naar de normale weergave terug.

Wordt de vooraf ingestelde stroomsterkte tijdens het normale gebruik bereikt, dan schakelt de voeding over op stroombegrenzing en vermindert daarbij de spanningswaarde. Dit bedrijf

wordt aangegeven met de rode statusindicatie “C.C.” (1).

Uitgangsspanning instellen

De uitgangsspanning kan op de instelregelaar “VOLTAGE” (3) worden ingesteld. De grove en jne regeling gebeurt op dezelfde wijze zoals bij de instelling van de stroombegrenzing.

Door het grote regelbereik is het mogelijk dat de spannignsinstelling ca. 1-2 seconden nodig heeft om van een hoge naar een lage spanningswaarde over te gaan.

Bij normaal gebruik werkt het apparaat in de constante spanningsmodus. Dit betekent

dat de voeding een vooraf ingestelde, constante spanning afgeeft. Deze werking wordt aangegeven met de groene LED-statusindicator “C.V.” (1).

Aansluiten van een verbruiker

Let bij het aansluiten van een verbruiker op dat deze uitgeschakeld met de voeding wordt verbonden. De max. stroomopname van de aan te sluiten verbruiker mag de aanduidingen uit de technische gegevens niet overschrijden. Bij het in serie schakelen van de uitgangen van meerdere voedingen ontstaan aanraakgevaarlijke spanningen (> 75 V/DC), die levensgevaarlijk kunnen zijn. Vanaf deze spanning mogen alleen geïsoleerde accessoires (aansluitleidingen, meetleidingen, enz.) worden gebruikt. Voorkom het gebruik van niet-geïsoleerde leidingen en contacten. Deze lege plaatsen dienen door geschikt, moeilijk ontvlambaar isolatiemateriaal of andere maatregelen te worden afgedekt om tegen rechtsreeks contact en kortsluiting te beschermen. Let op een voldoende sectie van de geleiders voor de verwachte stroomsterkte.

Op de voeding zijn twee uitgangen beschikbaar. Deze uitgangen voeren altijd dezelfde

uitgangsspanning. Het verschil ligt echter in de stroombelastbaarheid.

Aan de voorste bussen (6) kan slechts een stroom van max. 5 A worden afgenomen. Er is een automatische stroombegrenzing geïntegreerd. De schroefbussen op de achterkant zijn voor de volledige nominale stroom bestemd. Vanaf 20 A uitgangsstroom is de schroefklemfunctie van de bussen aan de achterkant aangewezen om een oververhitting van de steekbussen te vermijden.

1. Verwijder de aangesloten verbruiker van de uitgang.

2. Schakel de voeding in via de aan/uit-schakelaar (5). De bedrijfsindicator (1) licht op en op het display worden spanning en stroom weergegeven.

3. Stel de parameters in naar wens zoals beschreven in het hoofdstuk “In gebruik nemen”.

4. Controleer nogmaals de correct ingestelde uitgangsspanning.

5. Verbind de pluspool (+) van de verbruiker met de rode bus „+“ en de minpool (-) met de blauwe bus „-„

van de betreffende uitgang (vooraan = “AUX. OUTPUT” (6), achteraan = “MAIN OUTPUT” (7)).

De aangesloten verbruiker kan nu worden ingeschakeld.

De stroomopname van de aangesloten verbruiker wordt op het display (1) in ampere (A) weergegeven.

10. GEBRUIK VAN OPSLAGPLAATS “PRESET” EN “SET”

Op het toestel kunnen drie voorgeschreven spanningen incl. stroominstellingen via de “Set”-functie worden opgeslagen en via de “Preset”-functie rechtstreeks worden geselecteerd. Af fabriek zijn alle drie opslagplaatsen (P1, P2, P3) vooringesteld. Deze zijn als volgt toegewezen:

Geheugen

Type

PPS 11810 5 V Maximum 13.8 V Maximum 15 V Maximum

PPS 11360 5 V Maximum 13.8 V Maximum 25 V Maximum

PPS 11603 5 V Maximum 13.8 V Maximum 55 V Maximum

PPS 13610 5 V Maximum 13.8 V Maximum 15 V Maximum

PPS 16005 5 V Maximum 13.8 V Maximum 25 V Maximum

PPS 11815 5 V Maximum 13.8 V Maximum 55 V Maximum

P1 P2 P3

Spanning Stroom Spanning Stroom Spanning Stroom

Let erop dat er geen verbruikers zijn aangesloten.

Ook het geheugen kan met de geleverde software worden ingesteld, zie het hoofdstuk BEHEER MET DE PC SOFTWARE.

1. Activeer de “Preset”-functie via de schuifschakelaar

“MODE” (8) aan de achterkant.

2. Zet de schakelaar in de stand “Preset”. De LEDindicator

“REAR CONTROL” (2) op de voorkant licht op. De

voorste draairegelaars zijn nu gedeactiveerd.

3. Selecteer op de schuifschakelaar “RECALL” (9) aan

de achterkant de overeenkomstige opslagplaats “P1,

P2 of P3”.

4. De overeenkomstige uitgangsspanning wordt op de

display (1) weergegeven.

5. De verbruiker kan worden aangesloten en ingeschakeld.

6. Om de voorgeschreven spanningsfunctie te deactiveren schuift u de schuifschakelaar “MODE” (8)

terug naar de positie “Normal”. De LED-indicator “REAR CONTROL” (2) dooft uit. Het wordt bij normaal gebruik van de voeding omgeschakeld (DC-verbruiker altijd op voorhand verwijderen!)

2 3

Opslagplaats zelf toewijzen “Set”

Alle drie de opslagplaatsen kunnen met gebruikseigen waarden voor uitgangsspanning en stroombegrenzing worden ingevuld.

Let erop dat er geen verbruikers zijn aangesloten.

1. Activeer de “Set”-functie via de schuifschakelaar

“MODE” (8) aan de achterkant. Zet de schakelaar in de stand “Set”. De LED indicator “REAR CONTROL”

(2) op de voorkant licht op.

2. Selecteer op de schuifschakelaar “RECALL” (9) aan de

achterkant de overeenkomstige opslagplaats “P1, P2 of

P3”. De overeenkomstige waarden voor spanning en stroom worden op het display (1) weergegeven.

3. Via de voorste draairegelaar (3 en 4) kunnen de gewenste uitgangsspanning en de

stroombegrenzing worden ingesteld.

4. Herhaal deze desgewenst deze stappen met de andere opslagplaatsen.

5. Als alle parameters zijn ingesteld, schuift u de schuifschakelaar “MODE” (8) terug naar de

positie “Preset” voor het gebruik met voorgeschreven spanning of de stand “Normal” voor

standaardgebruik.

2 3

VOLTCRAFT PPS-16005, PPS-11360, PPS-11810, PPS-11815, PPS-11603 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
