1. BEVEZETÉS
Tisztelt Vásárlónk!
A jelen Voltcraft® készülék megvásárlásával jól választott, amit köszönünk Önnek.
A Voltcraft® név a mérés-, töltési- és tápegységtechnika területén átlagon felüli, minőségi készülékeket
jelent, amelyeket különleges teljesítmény és állandó innováció jellemez.
Az ambiciózus profi elektrotechnikustól a professzionális felhasználóig a Voltcraft® - márkacsalád
készüléke a legmagasabb igényeket is kielégíti, és mindig az optimális megoldást alkalmazza. És a
különlegesség: a kiérlelt technika és a megbízható Voltcraft® - készülékek minősége mellett még egy
majdnem verhetetlen kedvező ár/teljesítmény arányt nyújtunk. Ezzel megalapozunk egy hosszú,
kellemes és sikeres üzleti kapcsolatot Önnel.
Sok örömet kívánunk Önnek az új Voltcraft® termékéhez!
Az összes az útmutatóban előforduló termék megnevezés és cég megnevezés a mindenkori tulajdonos
márkaneve. Minden jog fenntartva.
Műszaki kérdéseivel forduljon a következő címekhez:
Németország: Tel.sz.: 0 96 04 / 40 87 87
Ausztria: www.conrad.at/
Svájc: Tel. sz.: 0848/80 12 88
Telefax-szám: 0180 5 / 31 21 10
E-mail: Kérjük, használja nyomtatványunkat az interneten, mely a
www.conrad.de honlap „Kontakt“ cím alatt található.
Hé. - Pé. 10.00-től 16 óráig

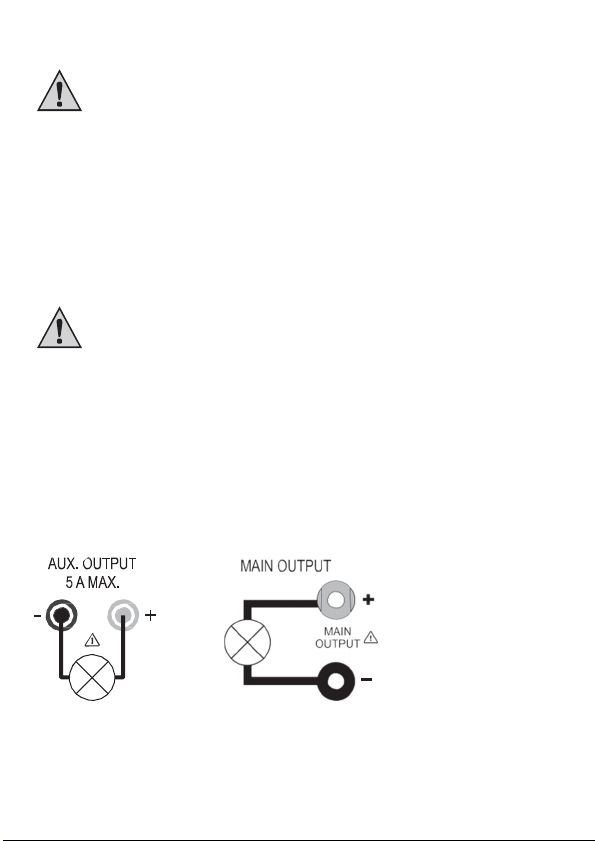

A programozható labortápegység mint potenciálfüggetlen DC feszültségforrás kisfeszültségű
fogyasztók üzemeltetésére szolgál. A beállítható kimenet az elülső oldalon max. 5 A-ig, és a hátoldalon
a teljes névleges áramerősségig levehető. Az elülső kimenet 5 A-re van behatárolva, és túlterhelés
ellen védett. Több hálózati tápegység sorba kapcsolásánál 75 V/DC-nél nagyobb érintésveszélyes
feszültségek keletkezhetnek. Ennél nagyobb feszültségnél biztonsági okokból védőszigeteléssel
ellátott vezetékeket/mérőkábeleket kell használni. A csatlakozás az előlapon 4 mm-es
biztonsági aljakon keresztül, a hátoldalon nagyáramú csavaros szorítókon keresztül történik. A
kimenetek (elöl és hátul) össze vannak kötve egymással.
Ehhez megfelelően méretezett csatlakozókábeleket kell alkalmazni. Ha túl csekély a
vezeték keresztmetszete, az túlmelegedéshez és gyulladáshoz vezethet.
A labortápegységek kimeneti adatai az alábbiak:
TípusKimeneti feszültségKimeneti áram (összesen,
PPS 118101 – 18 V/DC0 – 10 A
PPS 113601 – 36 V/DC0 – 5 A
PPS 116031 – 60 V/DC0 – 2500 mA
PPS 136101 – 18 V/DC0 – 20 A
PPS 160051 – 36 V/DC0 – 10 A
PPS 118151 – 60 V/DC0 – 5 A
A feszültség és áram beállítását digitális forgószabályozó végzi fokozat nélkül, durva- és
finombeállítással, a gyors és precíz érték beállítás érdekében. Az értékek az áttekinthető kijelzőn
jelennek meg. Az áramhatárolás az állandó áramú működéshez rövidzárlat híd nélkül előre beállítható.

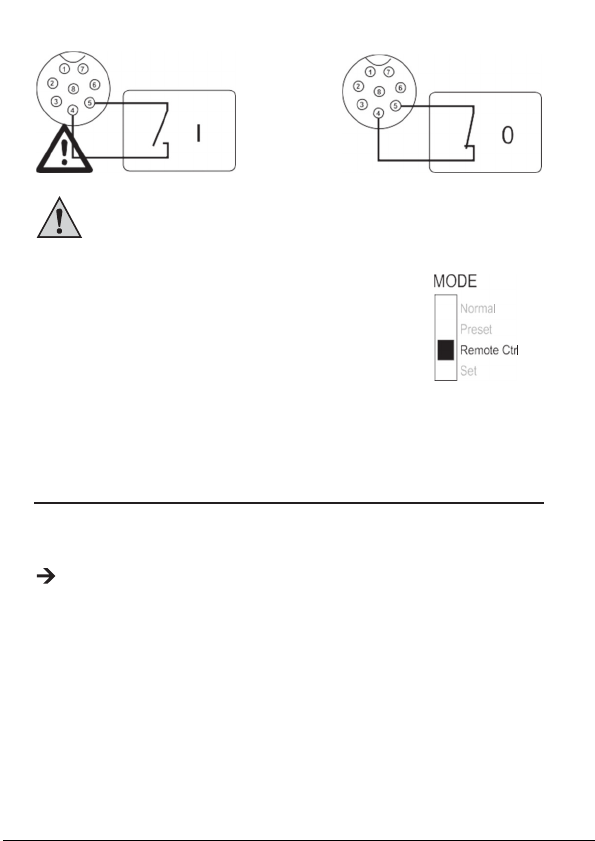

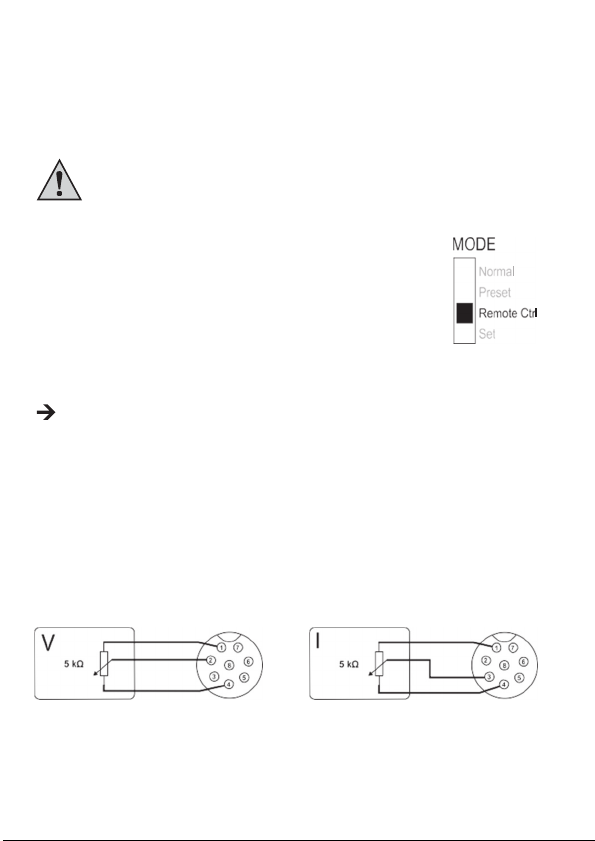

A tápegység távirányítható. A kimeneti feszültség és a kimeneti áram a külső feszültségen (0 - 5 V/DC)
vagy külső potenciométeren keresztül (5 Kohm) állítható be. A DC kimenet egy kapcsoló érintkezőn
keresztül kapcsolható be és ki.

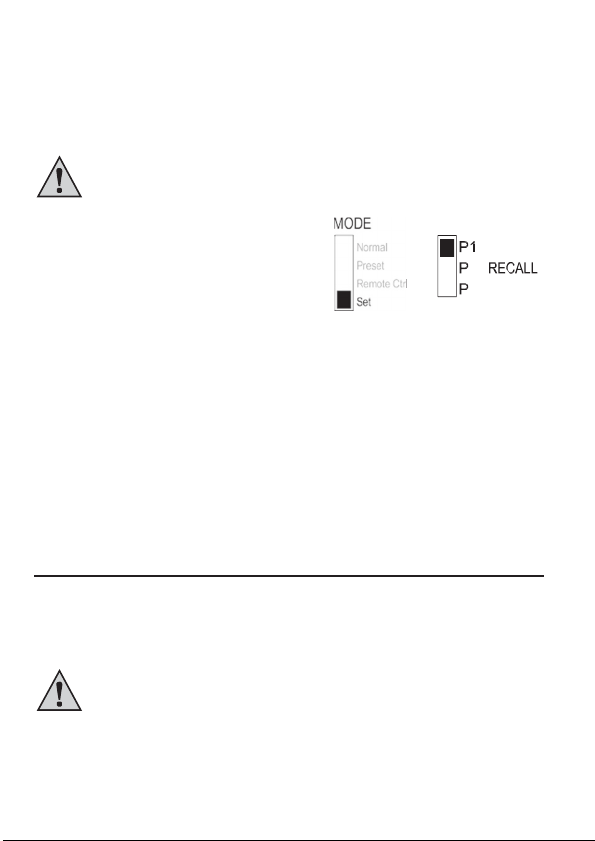

Három szabadon programozható tárhelyet különböző fix feszültségek és áramkorlátozások foglalhatnak
el. A választókapcsoló a hátoldalon található.

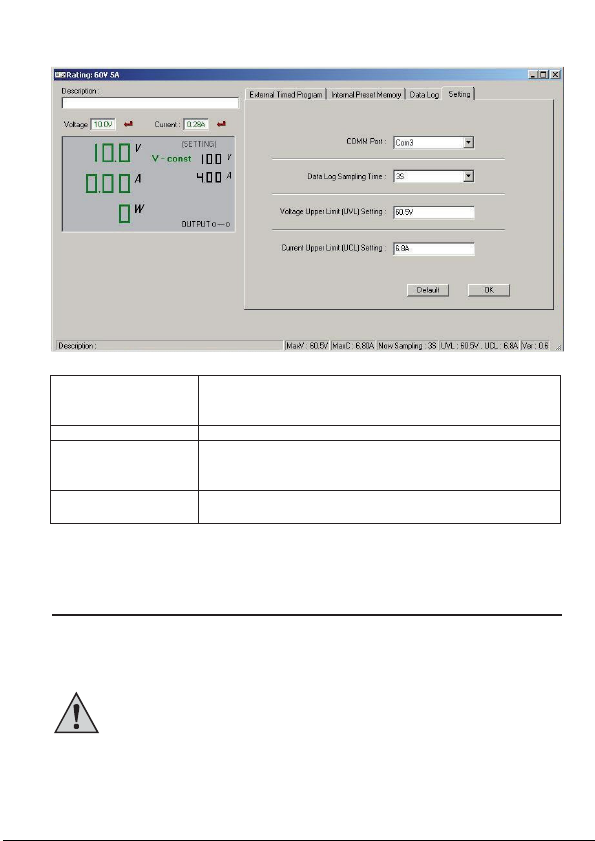

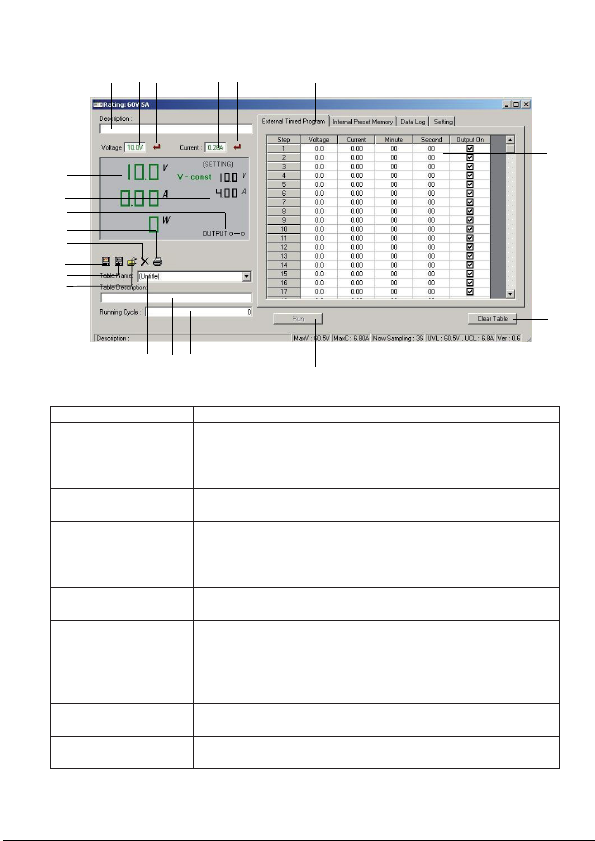

Mindezeken túl az áramellátás a készülékhez mellékelt szoftverrel az USB csatlakozón keresztül
ciklikus munkafolyamatok vezérlésére is felhasználható, számítógép vezérléssel. Az üzemeltetéshez
max. 20 programozható feszültség- és áram készlet is programozható, különböző időtartamokkal. A
ciklikus munkafolyamatok max. 999-szer ismételhetők.
6

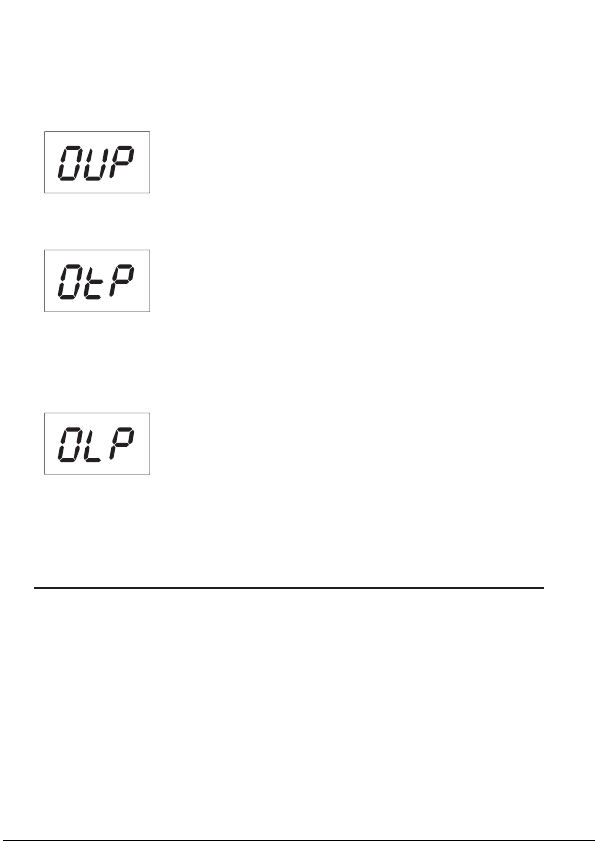

A készülék túlterheléssel és rövidzárlattal szemben védett, valamint biztonsági- és hőkioldó kapcsolóval
rendelkezik. A labortápegység az I. érintésvédelmi osztálynak felel meg. A labortápegységet
csak védőérintkezős, földeléssel ellátott, 230V~ 50 Hz váltakozó feszültségű hálózati dugaszoló aljzatba
szabad csatlakoztatni.
Biztonsági és engedélyezési okokból (CE) a terméket nem szabad önkényesen átépíteni és/vagy
megváltoztatni. A fentiektől eltérő használat nem megengedett, és a készülék károsodásához vezethet.
Fentieken kívül ez olyan veszélyekkel járhat, mint pl. a rövidzárlat, tűz, áramütés stb. Alaposan olvassa
át a használati útmutatót és őrizze meg a későbbi betekintés céljából.
Vegye figyelembe a jelen útmutatóban közölt biztonsági tudnivalókat és információkat.
3. SZÁLLÍTÁS TARTALMA
• Labor tápegység
• Távirányított csatlakozóhüvely
• Védőérintkezős hálózati kábel
• USB-kábel
• CD (szoftver)
• Használati útmutató
4. JELMAGYARÁZAT
A háromszögbe foglalt felkiáltójel olyan fontos tudnivalókra hívja fel a figyelmet, amelyeket
okvetlenül figyelembe kell venni.
A háromszögbe foglalt villám jel elektromos áramütésre vagy a készülék elektromos
biztonságának a veszélyeztetésére figyelmeztet.
Ez a szimbólum kezelési tanácsokra és tudnivalókra utal.
A műszer csak száraz beltéri helyiségben használható.
A készülék CE-konform, és megfelel az európai irányelveknek.
Védővezető csatlakozó; ezt a csavart nem szabad oldani.
7
5. BIZTONSÁGI TUDNIVALÓK
Olvassa figyelmesen végig a használati útmutatót és különösen vegye figyelembe a
biztonsági tudnivalókat. Amennyiben a biztonsági rendelkezéseket, és a szakszerű
kezeléshez a jelen használati útmutatóban megadott utasításokat nem tartja be, az
ebből következő személyi és dologi károkért nem vállalunk felelősséget. Ezen kívül
ilyen esetekben érvényét veszíti a szavatosság és a garancia is.
Személyek/ a készülék biztonsága
• A termék nem játékszer. Tartsa távol a készüléket gyerekektől és háziállatoktól.
• Ne hagyja a csomagolóanyagot felügyelet nélkül heverni, mert veszélyes játékszerré
válhat kisgyerekek kezében.
• Óvja a készüléket szélsőséges hőmérsékletektől, közvetlen napsütéstől, erős
rázkódástól, magas páratartalomtól, nedvességtől, éghető gázoktól és gőzöktől, valamint
oldószerektől.
• Ne tegye ki a készüléket erős mechanikai igénybevételnek.
• Ha már nem biztonságos a készülék működtetése, vonja ki azt a használatból, és védje
meg a véletlenszerű alkalmazástól. A biztonságos használat akkor nem lehetséges, ha
a termék:
- szemmel látható sérülést szenvedett,
- nem működik többé rendeltetésszerűen,
- hosszabb időn keresztül kedvezőtlen környezeti körülmények között volt tárolva,
vagy
- szállítás közben túl nagy igénybevételnek volt kitéve.
• Bánjon nagyon óvatosan a termékkel. Lökésektől, ütéstől vagy leeséstől akár kis
magasságból is károsodhat.
• Tartsa be azoknak a készülékeknek a használati útmutatóját és biztonsági előírásait is,
amelyekhez ezt a készüléket csatlakoztatja.
• A hálózati feszültségről működő készülékek nem valók gyerek kezébe. Legyen nagyon
elővigyázatos, ha a készüléket gyermekek jelenlétében használja, különösképpen akkor,
ha a ház nyílásain keresztül különböző tárgyakat próbálnak meg bedugni egy
készülékbe. Ez rendkívül veszélyes, halálos áramütést okozhat.
• Soha ne öntsön ki folyadékot a készülék felett, ill. ne rakjon semmilyen folyadékot
tartalmazó edényt (pl. virágvázát) a készülékre vagy annak közelébe, mert az könnyen
tüzet vagy életveszélyes áramütést okozhat.
• A terméket csak száraz beltérben használja. Nem érheti nyirkosság vagy nedvesség.
mert emiatt életveszélyes áramütést szenvedhet!
8
• Iskolákban, oktatási intézményekben, hobbi- és egyéb műhelyekben az elektromos
készülékekkel való foglalkozást szakképzett személyzetnek kell ellenőrizni.
• Iparszerű alkalmazás esetén vegye figyelembe az illetékes szakmai szervezetnek az
elektromos berendezésekre és szerelési anyagokra vonatkozó baleset-megelőzési
rendszabályait is.
• A burkolatok felnyitásánál vagy alkatrészek eltávolításánál veszélyes feszültségek
válhatnak megérinthetővé.Karbantartás vagy üzembe állítás előtt ezért válassza le a
készüléket mindennemű feszültségforrásról. A készülékben lehetnek feltöltött
kondenzátorok akkor is, ha az minden feszültségforrásról le van választva.
• Úgy fektesse le a kábeleket, hogy senki se botolhasson meg, és ne akadhasson el
bennük. Sérülésveszély áll fenn!
• Adapterekkel vagy töltőkészülékekkel való munka közben ne hordjon fémből készült és
vezető tárgyakat, pl. nyakláncot, karkötőt, gyűrűt stb. Ne kössön adaptereket és töltőket
semmilyen körülmények között személyekre vagy állatokra.
• Minden használat előtt vizsgálja át a készüléket, nem sérült-e. Ha sérüléseket talál, ne
használja tovább a készüléket! Válassza le a hálózatról, és húzza ki a csatlakozódugót a
hálózati dugaszaljból. Ezután vigye el a készüléket egy szakszervizbe.
• Feszültségforrásként kizárólag a közüzemi nyilvános elektromos hálózat (230V~/50Hz)
egy szabványos hálózati csatlakozóaljzatát használja.
• Soha ne a kábelnél fogva húzza ki a hálózati dugót a dugaszolóaljzatból.
• Az alábbi körülmények esetén kell kihúznia a hálózati dugót a dugaszaljból:
- a készülék tisztítása előtt
- vihar esetén.
- ha a terméket hosszabb ideig nem használják.
• Használat közben gondoskodjon a termék megfelelő szellőzéséről. Ne takarja le a
szellőzőnyílásokat újságokkal, terítőkkel, függönyökkel stb. Tartson legalább 15 cm
távolságot más tárgyaktól.
• A hálózati kábelt úgy vezesse, hogy ne nyomódjon össze, ne törjön meg, vagy éles
szélektől ne sérüljön meg.
• Ne legyenek a készülék közelében olyan készülékek, amelyek erős elektromos vagy
mágneses mezőkkel,
rendelkeznek, pl. transzformátorok, motorok, vezetéknélküli telefonok, rádiókészülékek
stb., mivel ezek a terméket befolyásolhatják.
9
• Ne működtesse a töltőkészüléket olyan helyeken vagy helyiségekben, ahol kedvezőtlen
környezeti körülmények uralkodnak. Ez a töltőkészülék belsejében lévő érzékeny
elektronika károsodásához vezethet, és életveszélyes helyzeteket teremthet.
Kedvezőtlen körülmények a következők:
- Nagy légnedvesség ( 80%-nál nagyobb relatív, nem kondenzálódó)
- Elektromágneses mezők (motorok, transzformátorok, modellépítéshez való audio
rendszerek stb.), vagy elektrosztatikus mezők
• Hidegből meleg környezetbe való áthozatal után a készüléket nem szabad azonnal
használatba venni. A kondenzvíz kárt okozhat a készülékben. Várja meg, amíg a
készülék felveszi az új környezet hőmérsékletét.
Egyebek
• Forduljon szakemberhez, ha kétségei támadnak a készülék működésével,
biztonságosságával vagy a készülék csatlakoztatásával kapcsolatban.
• A karbantartási, beállítási és javítási munkákat kizárólag szakemberrel vagy egy

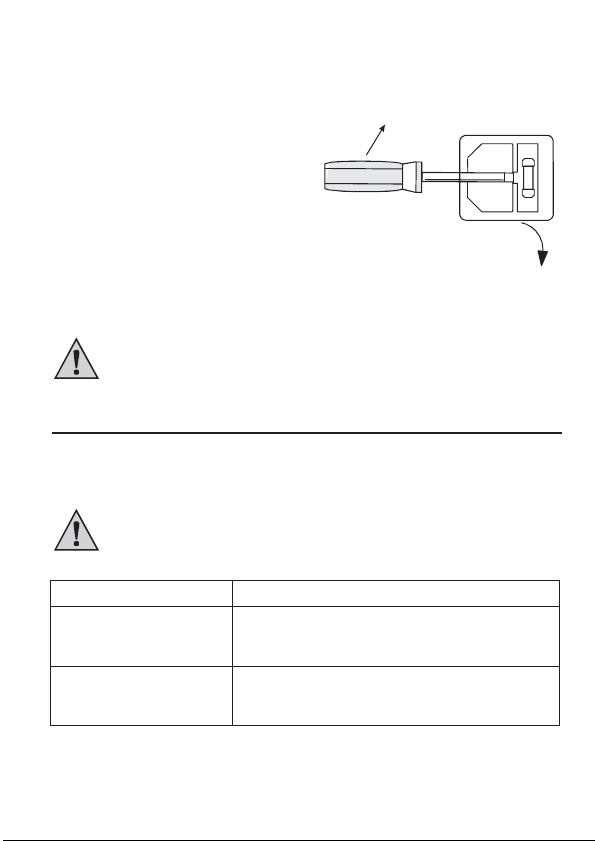

12. Teljesítményfelvétel és hálózati biztosíték
USB hüvely
szakműhellylel végeztesse.
7. SZOFTVER TELEPÍTÉSE
1. Ne kapcsolja össe össze a tápegységet a szoftver telepítése előtt a számítógéppel.
2. Tegye be a vele szállított CD-t egy számítógép CD-ROM nyílásába.
3. Nyissa meg a meghajtót, és kattintson kétszer a „setup.exe“-re.
4. A telepítést üdvözlő ablak megjelenik, a folytatáshoz kattintson "OK"-ra.
5. Ha a telepítőmappát változtatni akarja, kattintson a „Verzeichnis ändern“ (mappa módosítás)-ra, és
válassza a kívánt telepítő mappát.
10
6. Kattintson a folytatáshoz a kapcsolófelületre.
7. Válasszon a szoftver számára egy meglévő programcsoportot, vagy állítson elő egy újat. A
szabvány szerint rögzített csoport HCS. Kattintson a „Weiter“-re (tovább) a folytatáshoz.
8. A beállító program most lezárult.
9. Csatlakoztassa a tápegységet a számítógép valamelyik szabad USB portjához.
10. Kapcsolja a tápegységet a POWER (be/ki) kapcsolóval (5) be.
11. A számítógép felismeri a készüléket és automatikusan keresi az illesztőprogramját. Ha nem találja
meg, az illesztőprogram az „USB Drivers for Win 2K_XP_S2K3_Vista“ mappában lesz megtalálható.
8. ÜZEMBE HELYEZÉS
A labortápegység nem töltőkészülék. Az akkuk töltésére megfelelő töltés
lekapcsolással rendelkező alkalmas töltőkészüléket kell használni.
A névleges terheléssel való hosszabb működtetés esetén a készülékház felülete
erősen felmelegszik. Vigyázat! Égési sérülés lehetősége! Ügyeljen okvetlenül a
hálózati tápegység kielégítő szellőzésére, és soha ne használja részben vagy teljesen
letakarva az esetleges károk megelőzésére.
Egy fogyasztó csatlakoztatásánál mindig ügyeljen arra, hogy azt ne bekapcsolt
állapotban csatlakoztassa a tápegységhez. Egy bekapcsolt fogyasztó csatlakoztatása a
tápegység kimeneti kapcsaihoz szikraképződést idézhet elő a csatlakozókon, ami
viszont károsíthatja a csatlakozóhüvelyeket és/vagy azok szorítókapcsait.
Ha a tápegységre nincs szüksége, kapcsolja azt ki, és válassza le a hálózatról. A
kijelzések a kikapcsolás után még néhány másodpercig a kijelzőn maradnak, a belső
kondenzátorok kisütésére és az utoljára beállított paraméterek tárolására.
A DC csatlakozóvezetékek kielégítő méretű vezeték keresztmetszetére okvetlenül
figyelni kell, mert egy túlterhelés a vezeték gyulladásához vezethet.
Ahálózati kábel csatlakoztatása
1. Kösse össze a mellékelt, védőérintkezős hálózati kábelt a tápegység beépített készülékcsatlakozó
dugójával (12). Ügyeljen arra, hogy pontosan üljön a helyén!
2. Kösse össze a hálózati kábelt egy védőérintkezős hálózati dugaszaljjal. A hálózati kábel hossza a
dugaszoló aljzatig nem lépheti túl a 3 métert.
A készülék felállítása
Állítsa fel a labortápegységet egy stabil, sima és nem érzékeny felületen. Vigyázzon arra, hogy a ház
szellőző nyílásai ne legyenek letakarva.
11
Általános információk
A labortápegység mikroprocesszor által vezérelt, és két digitális beállító szabályozó (inkrementális
jeladó véghelyzet nélkül) nyomógomb funkcióval kezeli. Ez lehetővé teszi a finom- és durva
szabályozást egy szabályozón keresztül.
A bekapcsolás után a rendszer tesztje következik. A tesztelési állapot mindkét kijelzőn látható. A
kijelzési sorrend a következő:
Az aktuális szoftver állapot kijelzése.
Szegmensteszt, hogy a kijelző minden egyes
szegmense funkcionál-e.
Ezután következik a „C.V", (állandó feszültség)"C.C"
(állandó áram)
és „REAR CONTROL“ LED kijelzések tesztje.
Ezután a védelmi berendezések rendszertesztje
kezdődik.
A túlfeszültség védelem vizsgálata.
A túlterhelés védelem vizsgálata
A túl magas hőmérséklet elleni védelem vizsgálata.
Szellőzés teszt. A ventilátor röviden az egész
fordulatszám tartományban vizsgálatra kerül.
A ventilátor fordulatszáma rövid időre hallhatóan
nagyobb lesz.
12

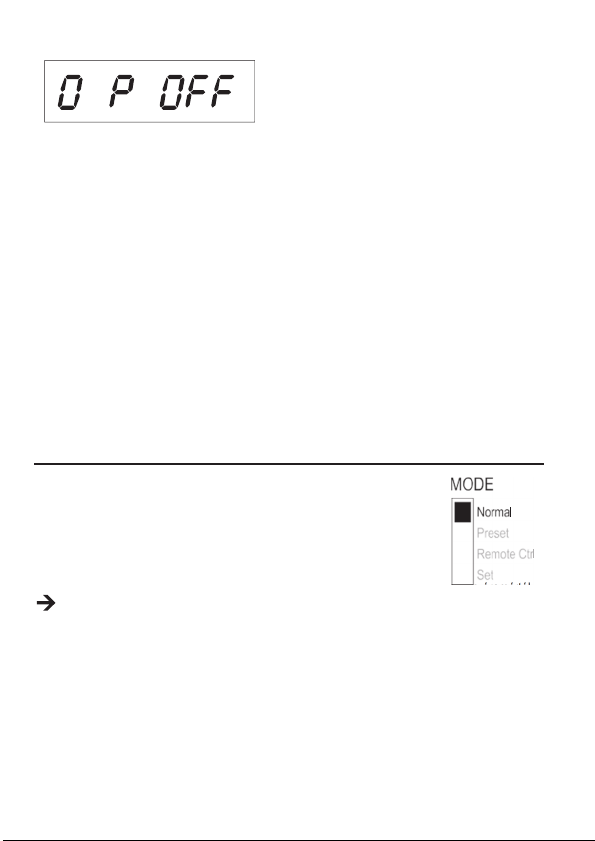

A "kimenet ki" (O P OFF) távirányítás funkció
vizsgálata következik.
Ezen vizsgálat után átkapcsol a normál üzemi kijelzési
módba.
A tápegység 4 üzemmódban való működést tesz lehetővé. Ezeket az üzemmódokat a hátoldalon lévő
"MODE" (8) tolókapcsolóval lehet kiválasztani. A következő üzemmódok lehetségesek:
Normal normál üzemelés. A feszültség és áram beállítása az előlapon történik.
Preset Tárolóhely üzemmód. A készülékben három fix feszültség tárolható és a „Preset“
Remote Ctrl távirányító üzemmód A tápegység egy külső feszültség vagy egy külső
Set Beállító üzemmód. A három Preset hely szabadon programozható. A "RECALL" (9)
Az egyes üzemmódokat a következőkben részletesebben ismertetjük.
funkcióval közvetlenül kiválasztható. A tárolóhely kiválasztása a "RECALL" (15)
tolókapcsolóval történik. Az elülső beállító szabályozók inaktívak.
potenciométer által távirányítható. A távirányítás vonatkozhat feszültségre és
áramra. Az elülső beállító szabályozók inaktívak.
tolókapcsolón tárhelyet kell választani, és a beállításokat a beállító szabályozókkal
(3, 4) elvégezni.
9. NORMÁL ÜZEM
Normál üzemmódban a tápegység az előlapi beállító szabályozóval kezelhető.
Figyeljen arra, hogy a „MODE“ tolókapcsoló a
„Normal“ helyzetben legyen. Távolítsa el a csatlakoztatott fogyasztókat a kimenetről
(6 vagy 7).
Kapcsolja be a tápegységet a be-ki kapcsolóval (5). A kijelző (1)
világít, és egy rövid önteszt után megjelenik a feszültség- és áram kijelzés.
Minden feszültség beállítás előtt először állítsa be az áramhatárolást. A túl magas áramérték a
csatlakozóvezetékeket károsíthatja, a túl alacsony áramérték (<1 A) korlátozhatja a kimeneti
feszültséget.
Az áramhatárolás beállítása
A kimenőáram korlátozása egy védőmechanizmus a fogyasztó vagy a csatlakozóvezetékek védelmére.
Az áramhatárolás a kimeneten rövidzárlat nélkül előre beállítható. A hálózati tápegység
ekkor maximum az előre beállított áramot adja le.
13
1. Távolítsa el a csatlakoztatott fogyasztókat a tápegységről.
2. Kapcsolja be a tápegységet a be-ki kapcsolóval (5). A kijelző (1) világít, és egy rövid önteszt után
megjelenik a feszültség- és áram kijelzés.
3. Állítsa be az áramhatárolást a „CURRENT“ beállító szabályozón (4) az alkalmazásnak megfelelően.
4. Fordítson a szabályozón, és megjelenik az áramhatároló érték.
Ha 3 másodpercen belül nem jelenik meg beállítás, a kijelző visszakapcsol az aktuális
áram kijelzésére.
5. Az áramhatárolás beállításához a beállító szabályozót forgassa balra vagy jobbra. A bekapcsolás
után mindig a finombeállító tartomány (0,1 A) aktív. Ezt egy kissé világosabb számjegy mutatja.
Nyomja meg előlről röviden a forgószabályozót. A beállítási tartomány tizedes helye (1,0 vagy 0,1)
minden nyomásnál változik. A forgatás megváltoztatja az értéket.
6. Beállítható durván (az egyes egész egységek tartományában), vagy finoman (a tizedes egységek
tartományában).
7. Ha a kívánt áram értéket beállította, a kijelző kb. 3 másodperc után automatikusan átkapcsol a
normál kijelzésre.
Ha a készülék eléri az előre beállított áramerősséget normál üzemmódban, átkapcsol az
áramhatárolás üzemmódba, és csökkenti közben a feszültség értékét. Ezt az üzemmódot a
piros "C.C" (1) állapotjelző jelzi.
A kimeneti feszültség beállítása
A kimeneti feszültség a „VOLTAGE“ (3) beállító szabályozóval állítható be. A durva- és
finomszabályozás ugyanúgy történik, mint az áramhatárolás beállításánál.
A nagy szabályozási tartomány következtében lehetséges, hogy a feszültség beállítás
kb. 1-2 másodpercet vesz igénybe, hogy egy magasabbról egy alacsonyabb
feszültség értékre szabályozzon.
Normál üzemben a készülék állandó nagyságú feszültség üzemmódban működik. Ez azt jelenti,
hogy a tápegység egy állandó, előre beállított kimenőfeszültséget ad le. Ezt az
üzemmódot a zöld „C.V." (1) állapotjelző jelzi.
14
Egy fogyasztó csatlakoztatása
Fogyasztó csatlakoztatásánál ügyeljen arra, hogy az kikapcsolt állapotban legyen a
tápegységre rákötve. A fogyasztó maximális áramfelvétele nem lépheti túl a "Műszaki
adatok"-ban megadott értékeket.
Több hálózati tápegység kimenetének sorba kapcsolásánál veszélyes feszültségek
keletkezhetnek (>75 VDC), amelyek érintésnél életveszélyesek lehetnek. Ennél
nagyobb feszültségeknél csak védőszigetelt tartozékokat (csatlakozóvezetékeket,
mérővezetékeket stb.) szabad használni. Kerülni kell a csupasz fém
vezetékek és érintkezők használatát. Mindezeket a helyeket megfelelő, nehezen
gyulladó szigetelő anyagokkal kell letakarni, vagy meg kell védeni egyéb módszerrel
a közvetlen érintéstől és rövidzárlattól.
Gondoskodjon a tervezett áramerősségnek megfelelő vezeték keresztmetszetről.
A tápegységen két kimenet található. Ezek a kimenetek mindig azonos kimeneti feszültséget adnak le.
A különbség az áram terhelhetőségben van.
Az elülső hüvelyekről (6) csak egy max. 5 A-es áram vehető le. Automatikus
áramhatárolás van beépítve.
A hátoldali csavaros hüvelyek a teljes névleges áramra vannak kialakítva.
20 A kimeneti áramtól a hátoldali hüvelyek csavaros szorító funkciója ajánlott, a
dugaszoló aljzatok túlmelegedésének elkerülésére.
1. Távolítsa el a csatlakoztatott fogyasztókat a tápegységről.
2. Kapcsolja be a tápegységet a be-ki kapcsolóval (5). A működésjelző (1) világít, és a kijelzőn
megjelenik a feszültség- és áramerősség értéke.
3. Állítsa be a paramétereket az "Üzembe helyezés" c. fejezetben leírtak szerint.
4. Ellenőrizze még egyszer a kimenőfeszültség helyes beállítását.
5. Kösse össze a fogyasztó pozitív pólusát (+) a megfelelő kimenet (elöl = AUX OUTPUT (6), hátul =
MAIN OUTPUT" (7)) piros "+" hüvelyével, és a negatív pólusát (-) a fekete
hüvelyével.
A csatlakoztatott fogyasztó most bekapcsolható.
15
A csatlakoztatott fogyasztó áramfelvétele a kijelzőn (1) amperben (A) lesz kijelezve.
10. TÁRHELY ÜZEMMÓD: "PRESET ÉS "SET"
A készülékben három fix feszültség - árambeállítással együtt - a "Set" funkcióval tárolható, és a
„Preset“ funkcióval közvetlenül kiválasztható.
A gyártó részéről mind a három tárhely (P1, P2, P3) előre be van állítva.
Ezek foglalása a következő:
Tároló
Típus
PPS 118105 V Maximum13,8 V Maximum15 VMaximum
PPS 113605 V Maximum13,8 V Maximum25 VMaximum
PPS 116035 V Maximum13,8 V Maximum55 VMaximum
PPS 136105 V Maximum13,8 V Maximum15 VMaximum
PPS 160055 V Maximum13,8 V Maximum25 VMaximum
PPS 118155 V Maximum13,8 V Maximum55 VMaximum
P1 P2 P3
Feszültség Á
ramFeszültség Á
ramFeszültség Á
Ügyeljen arra, hogy fogyasztók ne legyenek csatlakoztatva.
Az adattárolót az együttszállított szoftverrel be lehet állítani. Vegye ehhez figyelembe a
VEZÉRLÉS PC SZOFTVERREL c. fejezetet.
1. Aktiválja a „Preset“ funkciót a hátoldali „MODE“ (8)
tolókapcsolóval.
2. Állítsa a kapcsolót a „Preset“ állásba. Az
előlapi „REAR CONTROL“ (2)
világít. Az előlapi forgószabályozók most inaktívak.
3. Válassza ki a hátoldali "RECALL" (9) tolókapcsolóval
a megfelelő, „P1, P2 vagy P3“ tárhelyet. A megfelelő
kimeneti feszültség a kijelzőn (1) megjelenik.
4. A fogyasztó csatlakoztatható és be lehet kapcsolni.
16
2 LED kijelz
3
ram
5. A fix feszültség funkció deaktiválásához tolja a "MODE" (8) tolókapcsolót vissza a "Normal"
helyzetbe. A „REAR CONTROL“ (2) LED kijelzés kialszik. A készülék átkapcsol a normál
tápegység üzemmódba (a DC fogyasztókat előzőleg mindig el kell távolítani!)
Tárhelyek foglalása "Set“ EDDIG!!!!
Mind a három tárhely a felhasználó saját kimeneti feszültség és áramhatárolás értékeivel foglalható.
Ügyeljen arra, hogy fogyasztók ne legyenek csatlakoztatva.
1. Aktiválja a „Set“ funkciót a hátoldali „MODE“ (8)
tolókapcsolóval. Állítsa a kapcsolót "Set" állásba. Az
előlapi LED kijelző, a
„REAR CONTROL“ (2) világít.
2. Válassza ki a hátoldali "RECALL" (9) tolókapcsolóva
a megfelelő, „P1,
P2 vagy P3 tárhelyet. A megfelelő feszültség és
áramerősség értékek a kijelzőn (1) kijelződnek.
3. Az előlapon lévő forgószabályozókkal (3 és 4) a kívánt kimeneti feszültség és az áramhatárolás
beállítható.
4. Ismételje meg ezeket a lépéseket, ha szükséges, a többi tárhelyekkel.
5. Ha minden paraméter be van állítva, tolja a "MODE" (8) tolókapcsolót vissza a "Preset" helyzetbe
a fix feszültség üzemmódhoz, vagy a "Normal" helyzetbe a standard üzemeléshez.
2
l
3
Tárhelyek visszaállítása a gyártói beállításra
1. Kapcsolja ki a tápegységet.
2. Nyomja meg elölről egyidejűleg a két forgószabályozót, és tartsa őket nyomva.
3. Kapcsolja be a tápegységet. Miután a kijelzők felvillannak, engedje el a két forgószabályozót. A
gyártó által előre beállított paraméterek ismét érvényben vannak.
11. TÁVIRÁNYÍTÓ ÜZEMMÓD „REMOTE CTRL“
A beépített „Remote Control“ távirányító csatlakozó (10) által a feszültség és áram beállítása egy külső
feszültségforrással vagy egy külső, beállítható ellenállással (röviden: potméter) elvégezhető. A
távirányító csatlakozás a hátoldali „Remote Control“- beépített dugón (10) keresztül történik. A
csatlakoztatáshoz egy Remote hüvely áll rendelkezésre.
A távirányító üzemmódban az áramvezérlőnek mindig csatlakoztatva kell lennie,
mivel a kimenet egyébként a "C.C" áramhatároló módba kapcsol, és a kimeneti
feszültséget korlátozza.
17
A távvezérlés csatlakoztatás előkészítése
V
1. Csavarja ki a mellékelt dugaszhüvely középső csavarját, és vegye ki egy kis forgató mozdulattal az
elülső, fekete érintkezőhüvelyt.
2. Vezessen hátulról a fémhüvelyen keresztül öt csatlakozóvezetéket, melyek keresztmetszete
legalább 0,34mm2. Forrassza ezeket a vezetékeket a fekete érintkezőhüvely 1, 2, 3, 4 és 5
forrfüleihez gondosan és szorosan. Ügyeljen arra, hogy ne álljon elő rövidzárlat.
A forrfülek számai a fekete szigetelő testen vannak megadva.
Jelölje meg a szabad vezetékvégeket a megfelelő kontakt-számokkal (1-5), az esetleges
összetévesztés elkerülésére.
Fordított sorrendben, tegye be a fekete kontakthüvelyt a fémhüvelybe, és csavarozza ezt be gondosan.
Az érintkező foglalás a következő:
1-es érintkező belső vezérlő feszültség + 5 V/DC (<50 mA)
2-es érintkező feszültség beállítás
3-as érintkező áramerősség beállítás
4-es érintkező vonatkozási („Ground“)
tömeg 5-ös érintkező kimenet be/ki
6-8 érintkező nincs foglalva.
Vezérlés külső feszültségforrásról
A tápegység egy 0 - 5 V/DC külső feszültségforrással a teljes feszültség- és áramtartományban
távvezérelhető.
A bekötést a következőképpen végezze:
Kösse össze a Remote hüvely csatlakozó vezetékeit az ábra szerint.
18
Feszültség beállítás “V”
• 2-es csatlakozó a külső vezérlőfeszültség
plusz pólusához (+)
• 4-es csatlakozó a külső feszültségforrás
mínusz pólusához (-).
A távirányító csatlakozón a feszültség nem haladhatja meg az 5V-ot. A
csatlakozókat nem szabad rövidre zárni.
Áram beállítás “I“:
• 3-as csatlakozó a külső
vezérlőfeszültség plusz pólusához (+)
• 4-es csatlakozó a külső
feszültségforrás mínusz pólusához (-).
1. Kapcsolja ki a tápegységet, majd kösse össze a Remote dugaszt a hátoldali
Remote csatlakozóval. Csavarozza be a külső rögzítő gyűrűt.
2. Szabályozza le a külső feszültségforrás feszültségét 0 V-ra.
3. Kapcsolja be a tápegységet.
4. Állítsa a hátoldali MODE kapcsolót (8) a „Remote Ctrl“ állásba.. A „REAR
CONTROL“ kijelzés (2) világít.
5. A külső feszültségforráson keresztül a kívánt kimeneti feszültség most már
beállítható. Ellenőrizze a teljes beállítási tartományt a megfelelő működés
szempontjából. A kimeneti feszültség a kijelzőn ellenőrizhető.
Zárja az áramszabályozás felülvizsgálatakor a hátoldali fő kimenetet (7) egy megfelelően vastag
kábellel rövidre (legalább 8 mm2). Ellenőrizze a teljes beállítási tartományt a megfelelő működés
szempontjából.
Ha a távirányító funkció már nem szükséges, állítsa a MODE kapcsolót (8) "Normal" állásba.
Vezérlés szabályozható ellenállással (potméter)
A tápegység egy külső (5 Kohmos) potméterrel a teljes feszültség- és áram tartományban
távvezérelhető.
A csatlakoztatást a következőképpen végezze:
Kösse össze a Remote hüvely csatlakozó vezetékeit az ábra szerint.
19
Feszültség beállítás “V”
• Az 1-es csatlakozót az ellenállás egyik
végéhez,
• A 2-es csatlakozót az ellenállás középső
csúszóérintkezőjéhez,
• A 4-es csatlakozót az ellenállás másik
végéhez csatlakoztassa..
Áram beállítás “I“:
• Az 1-es csatlakozót az ellenállás egyik
végéhez,
• A 3-as csatlakozót az ellenállás
középső csúszóérintkezőjéhez
• A 4-es csatlakozót az ellenállás másik
végéhez csatlakoztassa.
Az 1-es és 4-es csatlakozókat nem szabad rövidre zárni.
1. Kapcsolja ki a tápegységet, majd kösse össze a Remote dugaszt a hátoldali
Remote
1. csatlakozóval Csavarozza be a külső rögzítő gyűrűt.
2. Kapcsolja be a tápegységet.
3. Állítsa a hátoldali MODE kapcsolót (8) a „Remote Ctrl“ állásba. A
A „REAR CONTROL“ kijelzés (2) világít.
4. A külső potméterrel a kívánt kimeneti értékek beállíthatók. Ellenőrizze a teljes
beállítási tartományt a megfelelő működés szempontjából. A kimeneti feszültség
a kijelzőn ellenőrizhető.
Zárja az áramszabályozás felülvizsgálatánál a hátoldali fő kimenetet (7)
egy megfelelő vastagságú kábellel rövidre (legalább 8 mm2). Ellenőrizze a teljes beállítási
tartományt a megfelelő működés szempontjából.
Ha a távirányító funkció már nem szükséges, állítsa a MODE kapcsolót (8)
„Normal" állásba.
A kimenet távirányítása (be/ki)
A DC kimenet egy kapcsolókontaktussal be- és kikapcsolható. A csatlakoztatást a
következőképpen végezze:
1. Kösse össze a Remote hüvely csatlakozó vezetékeit az ábra szerint.
2. Érintkeztesse a 4-es és 5-ös csatlakozót egy potenciálfüggetlen kapcsolóérintkezővé.
3. Ha a kimenet ki van kapcsolva, az állapotjelzők, „C.V"és „C.C(1) villognak. A kijelző ezután a
kimeneti feszültség és a kimeneti áram (1) éppen aktuális beállításait mutatja be.
4. Ha a kimenet ki van kapcsolva, a kimeneti értékeket a beállító szabályozókkal a feszültségre (3) és
az áramhatárolásra (4) meghatározhatja.
20
A 4 és 5 érintkezőkre nem szabad feszültséget engedni.
5. Kapcsolja ki a tápegységet, majd kösse össze a Remote dugaszt a
hátoldali Remote csatlakozóval. Csavarozza be a külső rögzítő gyűrűt.
6. Kapcsolja be a tápegységet.
7. Állítsa a hátoldali MODE kapcsolót (8) "Remote Ctrl" állásba. A „REAR
CONTROL“ kijelzés (2) világít.
8. Nyitott kapcsolóérintkezésnél a DC kimenet aktív, zárt
kapcsolóérintkezésnél a DC kimenet kikapcsolódik. Ellenőrizze a
kapcsolási funkciót a megfelelő működés szempontjából.
9. Kikapcsolt DC kimenet esetén a kijelzőn „O P OFF“ jelenik meg.
10. Ha a távirányító funkció már nem szükséges, állítsa a MODE kapcsolót
"Normal" pozícióba.
12. Vezérlés számítógép szoftverrel
Nyissa ki a HCS szoftvert a szimbólumára való rákattintással a startmenüben „Programmdateien >
HCS“ alatt. A szoftver vezérlő parancsa az áramellátás fizikai vezérlését leállítja.
Kapcsolja be a terméket és csatlakoztassa megfelelően, mielőtt a programot előhívja.
21
A szoftver elemei és az alapvető működése
1. Leírás Egy szövegmező, amelybe egy beírást bevihet.
2. Feszültség Ebben a mezőben programozhatja a feszültséget az áramellátáshoz.
Nyomja meg az érték beadása után a billentyűzeten a beadó gombot,
3. Enter szimb
ó
lum
feszültségmezőn (2) látható adatoknak megfelelően.
4. Áram Ebben a mezőben programozhatja az áramerősséget az
áramellátáshoz. Nyomja meg az érték beadása után a billentyűzeten a
beadó gombot, vagy kattintson az Enter szimbólumra (5), hogy az
áramellátást beállítsa.
5. Enter szimb
ó
lum
feszültségmezőn (4) látható adatoknak megfelelően.
6. Funkci
ó
regisztráló
Váltsa a funkci
óné
zetet a jobboldalon a k
ö
vetkezők között:
• Beállítások
7. Adatr
ögzítő
táblázat
maximális száma 20.
8. Táblázat tartalom törlése
funkcióhoz.
1 2 3 4 5 6
20
19
18
17
16
15
14
13
12 11 10
vagy kattintson az Enter szimbólumra (3), hogy az áramellátást beállítsa.
Kattintson az áramellátás kimeneti feszültségének beállítására a
Kattintson az áramellátás kimeneti áramának beállítására a
9
7
8
kártyák
• Külső időprogram
• Belső előbeállítás tároló
• Adatrögzítés
Az adatrögzítő mező a külső időprogramozó funkcióhoz. Az akciók
Törölje az adatrögzítő táblázatból az összes adatot a külső időprogram
22
9. Start/Stop
található értékeknek megfelelően.
10. A munkaciklusok száma
A munkaciklusok száma, amelyeken az időprogram áthalad. Az
11. Táblázat leírás
12.Táblázat neve
Egy szövegmező, amelyben a táblázathoz egy név vihető be. Itt
kiválaszthat egy tárolt táblázatot is, kattintson ehhez a lefelé irányuló
nyílra a jobboldalon, és válassza ki a kívánt táblázatot a Dropdown
listából.
13.Import
álá
s Importáljon egy t
á
rolt táb
lázatot egy excel f
á
jlból.
14.Export
álá
s
adatrögzítő táblá
zatot egy excel f
á
jlba.
15. Tárolás (mentés)
táblázatot.
16.
Törlés
beállításokat.
17.Nyomtat
á
s
táblázatot.
18. Kimenet be / ki
kattinthat, hogy az
19. Beállítások
20. Állapot
és
const egyenértékű az állandó feszültség
Indítsa ill. állítsa le a külső időprogramot az adatrögzítő táblázatban
érvényes értékek 0 – 999, ahol 0 egy végtelen munkaciklust jelent.
Egy szövegmező, amelybe egy táblázat leírása bevihető.
Exportáljon egy táblázat nevet, egy táblázat leírást és és egy
Tárolja a táblázat neveket, a táblázat leírást és az adatrögzítés
Törölje az aktuális táblázatnév, táblázat leírás és adatrögzítés
Nyomtassa ki a táblázat neveket, a táblázat leírást és az adatrögzítés
Mutatja a kimenő teljesítmény állapotát. Arra is
áramellátás teljesítmény leadását aktiválja / deaktiválja.
Itt leolvashatja a feszültség beállítást és az áramellátás áramhatárolását.
Itt leolvashatók az áramellátás aktuális feszültség-, áramteljesítményleadási adatai. Vkijelzéssel; I-const egyenértékű az állandó áram kijelzéssel.
23
Belső előbeállítás tároló
A szoftveren keresztül az áramellátás előbeállító tárolóját kiolvashatja, beállíthatja és alkalmazhatja.
• Az előbeállított értékek automatikusan a szoftverbe töltődnek; ha ez nem történik meg, kattintson a
„Read Fro PS“, kapcsolófelületre, az információk letöltésére.
• Ha az előbeállított értékek egyikét át szeretné venni, válassza a megfelelő opciót. Kattintson az
"Einstellen“ (beállítás) kapcsolófelületre.
• Ha az előbeállított értékeket be akarja állítani, írja be az értékeket a mezőkbe a jobboldalon.
Kattintson az "Einstellen“ (beállítás) kapcsolófelületre.
• Ha a táblázat tartalmát törölni szeretné, működtesse a „Tabelleninhalt löschen“ (táblázat tartalom
törlése) kapcsolófelületet.
Egy tárolt adatrögzítést tárolhat, exportálhat, importálhat vagy törölhet, és a beállítást kinyomtathatja. A
folyamat hasonló az alapüzemeltetésnél leírt folyamatokhoz.
24
Adatrögzítés
V. Min A diagramban kijelzett legalacsonyabb fesz
ü
ltségszint.
V. Max. A diagramban kijelzett legmagasabb feszültségszint.
C. Min A diagramban kijelzett legalacsonyabb
á
ram szint
C. Max. A diagramban kijelzett legmagasabb áram szint
W. Min A diagramban kijelzett legalacsonyabb teljes
ítmé
nyszint.
W. Max.
A diagramban kijelzett legmagasabb teljesítményszint.
T. Min A diagramban
kijelzett id
ő
tartam
T. Len A diagramban kijelzett rögzítés hossza.
Lehetősége van e funkció valósidejű, ill. rögzített feszültség-/áram diagramjának a megtekintésére. en.
Egy mentett adatrögzítést tárolhat, exportálhat, importálhat vagy törölhet, és a beállítást kinyomtathatja.
A folyamat hasonló az alapüzemeltetésnél leírt folyamatokhoz.
• Ha egy rögzített diagramot meg akar nézni, válassza azt ki a
„Log Name“ („rögzítés név) letölthető listából. Rákattinthat az „Importieren“ szimbólumra is, és a
rögzítést kiválaszthatja egy külső fájlból.
• Váltson a rögzített diagram (Log) és a valósidejű diagram (Now) között, úgy, hogy a megfelelő
opciót jobbra a diagramból kiválasztja.
• Használja a diagram alatt lévő letölthető listákat, a diagram paraméterek beállításához.
25
Beállítások
COMM interf
é
sz
A szoftver indítás
Nem ajánljuk, hogy itt manuális
változtatásokat hajtson végre.
DataLog letapogat
á
si
Az időköz két letapogatási folyamat között.
Korlátozza a szoftveren kereszt
ü
l a kimeneti fesz
ü
ltséget.
határának beállítása
Korlátozza a szoftveren kereszt
ü
l a kimen
ő á
ramot.
A csatlakozó a számítógép és az áramellátás között.
alatt automatikusan konfigurálódik.
A feszültség felső
határának beállítása
A áramerősség felső
• Működtesse a beállítások mentéséhez az OK kapcsolófelületet.
• Működtesse a standard beállítások visszaállításához a "Standard" kapcsolófelületet.
13. VÉDŐBERENDEZÉSEK:
A tápegységbe különböző automatikus védő berendezések vannak beépítve, amelyek a készüléket
védik a károsodásoktól. Egy védő berendezés aktiválásakor betűkódok jelennek meg a kijelzőn, és
egyidejűleg a DC kimenet biztonsági okokból kikapcsolódik.
Ha egy védő berendezés aktiválódott, a fogyasztót azonnal ki kell kapcsolni, és le kell
csatlakoztatni a tápegységről.
A kimenet újbóli aktiválásához a tápegységet ki kell kapcsolni. Várja meg, amíg az összes kijelzés
kialszik. Ezután kapcsolja be újból a tápegységet. A tápegységnek ismét normál módon kell
26
működnie. Ha nem ez a helyzet, lépjen kapcsolatba a vevőszolgálatunkkal. Az alábbi jelzések
lehetségesek:
Túlfeszültség lekapcsolás
• A DC kimenet nagyobb idegen feszültséget kapott, mint amekkorára a
tápegység tervezve van. A kimenet ekkor kikapcsolódik.
• A kikapcsoláshoz tartozó feszültségszint a műszaki adatokban van
megadva.
Túl magas hőmérséklet miatti lekapcsolás
• A beépített hőérzékelő túl magas rendszerhőmérsékletet érzékelt. A
túlmelegedés megakadályozására a kimenet kikapcsolódik.
• Kapcsolja ki a tápegységet, és hagyja azt legalább 30 percig lehűlni.
Ellenőrizze a bekapcsolás után, hogy a ventilátor, vagy a
szellőzőnyílások nincsenek-e eltakarva, blokkolva. A bekapcsolási
önteszt fázisban a ventilátornak hallhatóan kell indulnia. Ha nem ez a
helyzet, lépjen kapcsolatba a vevőszolgálatunkkal.
Túlterhelés
lekapcsolás
• Ha a DC kimeneten túlterhelés fordul elő, normál esetben az
áramhatárolás aktív. Ha ez egyszer nem fordulna elő, akkor egy
második védelmi funkció aktiválódik.
• Kapcsolja le azonnal ennek a figyelmeztető jelzésnek megjelenésekor
a tápegységet, és ellenőrizze a fogyasztó csatlakozási adatait.
Távolítsa el a fogyasztót a tápegység DC kimenetéről.
• Kapcsolja be újból a tápegységet, és ellenőrizze a működését. Ha a
hibajelzés megmarad, lépjen kapcsolatba a cégünk vevőszolgálatával.
14. KARBANTARTÁS ÉS TISZTÍTÁS
• Válassza le a terméket a hálózati dugaszoló aljzatról.
• Az elemcsere és a készülék esetenkénti megtisztítása kivételével a készülék nem igényel
karbantartást.
• A tisztításhoz használjon tiszta, szálmentes, antisztatikus és enyhén megnedvesített kendőt. Ne
használjon súrolószert, vegyszer- vagy oldószertartalmú tisztítószereket.
27
Biztosítékcsere
Ha a tápegység már nem kapcsolható be, feltehetően a hátoldali hálózati biztosíték
(12) meghibásodott.
Cserélje ki a következők szerint a biztosítékot:
1. Kapcsolja ki a tápegységet és távolítson el
minden csatlakozó- és hálózati kábelt a
készülékről.
2. Nyomja ki egy megfelelő kereszthornyú
csavarhúzóval a hátoldali biztosítéktartót (12)
egy emelő mozdulattal a tartójából.
3. Cserélje ki a hibás biztosítékot egy azonos
típusú és névleges (5 x 20 mm) áramerősségű új
biztosíték típussal. A biztosíték értékét
megtalálja a "Műszaki adatok"-ban.
4. Gondosan nyomja vissza a biztosítékfoglalatot a
helyére.
15. HIBAELHÁRÍTÁS
A laboratóriumi tápegységgel Ön egy megbízható és üzembiztos termék birtokába jutott.
Ennek ellenére előfordulhatnak problémák vagy hibák:
Itt azt mutatjuk be, hogyan javíthatja ki könnyen saját maga is a lehetséges hibákat:
A biztosítékok tartalékalkatrésznek számítanak, és nem tartoznak a garancia érvénye
alá.
Feltétlenül tartsa be a biztonsági előírásokat
Hiba
A tápegységet nem lehet
bekapcsolni.
A csatlakoztatott fogyasztók nem
működnek.
Lehetséges ok
• Világít a tápegységen a piros működésjelző (1)?
• Ellenőrizze a hálózati feszültséget (esetleg a hálózati
biztosítékot a készülékben ill. vezetővédőkapcsolót).
• Be van állítva a helyes feszültség?
• Helyes a polaritás?
• Vizsgálja meg a fogyasztók műszaki adatait.
28
A „REAR CONTROL“ kijelzés
világít. A készüléket nem lehet a
forgószabályozóval kezelni.
Az „O P OFF“ kijelzés világít.A DC kimenet a távirányító kimeneten (10) keresztül
A kimeneti áram 5 A van
behatárolva, bár az áram
beállítás magasabb.
A „C.C.“ kijelzés világít.
A „C.V"kijelzés világít
OVPTúlfeszültség lekapcsolás:
OtPTúlmelegedésnél lekapcsolás:
OLPTúlterhelésnél lekapcsolás:
A fentiekben leírtaktól eltérő javításokat kizárólag egy erre kiképzett és felhatalmazott
szakember végezhet.
16. ELTÁVOLÍTÁS
Az elhasznált elektronikus készülékek nyersanyagnak tekintendők, és nem valók a háztartási
szemétbe.
Élettartama végén az érvényes törvényi előírásoknak megfelelően kell ártalmatlanítani a
terméket.
A távirányító üzemmód aktív. Állítsa a hátoldalon lévő (MODE)
tolókapcsolót "Normal" helyzetbe.
lekapcsolódott. Olda meg a kapcsolatot a 4 és 5 érintkező
között. A kimenet ismét be fog kapcsolódni.
Az elülső csatlakozó max. 5 A-ra van behatárolva. Nagyobb
áramoknál csatlakoztassa a fogyasztót a hátoldali fő
kimenetre.
Á
llandó áramú üzemmód:
Az előre beállított áramértéket túllépték. Ellenőrizze az
áramfelvételt a fogyasztón, és adott esetben növelje az
áramhatárolást a tápegységen.
Á
llandó feszültségű üzemmód:
A készülék normál módon működik. A kimenet a beállított,
állandó feszültséget adja le.
Lásd a "Védelmi berendezések" c. fejezetet.
Lásd a "Védelmi berendezések" c. fejezetet.
Lásd a "Védelmi berendezések" c. fejezetet.
29
17. MŰSZAKI ADATOK
PPS 11810
PPS 11360
PPS 11603
Tápfeszültség: (100 -
240 V váltó, 50/60 Hz
Max. bemeneti
á
ram (230 V/AC, 100 V/AC):
1,2 A / 2,4
A 1,2 A / 2,5 A
1,0 A / 2,0 A
Max. kimen
ő teljesítmény: 180 W 180 W 150 W
Kimenő
feszültség: 1 –
18 V/DC
1 – 36 V/DC
1 – 60 V/DC
Max. kimeneti
á
ram 0 –
10 A 0 –
5 A 0 –
2500 mA
Maradék hullámosság névleges terhel
ésnél 5 mV, 30 mA
terhelés változásnál:
hálózatingadozásnál (90
– 260
terhelés változásnál:
(90 –
260 V/AC):
Kijelzés pontoss
á
ga: ±0,2% +3 digit
+2 V (1 –
5 V)
+2 V (1 –
5 V)
Hatásfok 84,7 % 85,9 % 86 %
Ü
tem frekvencia
100 –
120 kHz
Teljesítmény tényező
aktív PFC-vel >0,95
Készülék ventilátor:
Hőmérséklet vezérelt (0
– 100 %)
Hálózati biztosíték, lomha (5 x 20 mm):
F6AL250V
Ü
zemi hőmérséklet: 0 ... +45 ºC
Ü
zemi páratartalom:
10 –
80 %, nem kondenzálódó
Tárolási hőmérséklet: -
15 ... +70 ºC
Tárolási légnedvess
ég 0 – 85 %, nem kondenzálódó
Üzemelési magasság:
max, 2000 m tengerszint felett (N,N,)
Védelmi oszt
á
ly: 2
Teljesített szabványok:
CE EMC: EN 55011, 55012, LVD: EN 60950, 61010
Súly 2,4 kg
Méret (Szé
xMa x M
é):
200 x 90 x 208 mm
Feszültség átlagos alakulása 10 – 100 %
Feszültség átlagos alakulása
Áram átlagos alakulása 10 – 90 %
Áram átlagos alakulása hálózatingadozásnál
OVP lekapcsolási szint a V kimeneten:
30
+2 V (1 – 5 V)
+3 V (5 – 18 V)
50 mV
20 mV
100 mA
50 mA
+3 V (5 – 20 V)
+4 V (20 – 36 V)
+3 V (5 – 20 V)
+4 V (20 – 60 V)
PPS 13610
PPS 16005
PPS 11815
Tápfeszültség: (100 -
240 V váltó, 50/60 Hz
Max. bemeneti
á
ram (230 V/AC, 100 V/AC):
1,2 A / 2,4 A
1,2 A / 2,5 A
1,0 A / 2,0 A
Max. kimeneti teljes
ítmé
ny: 360 W 360 W 300 W
Kimeneti fesz
ü
ltség: 1 –
18 V/DC
1 – 36 V/DC
1 – 60 V/DC
Max. kimeneti
á
ram 0 –
20 A 0 –
10 A 0 –
5 A
Maradék hullámosság névleges terhel
ésnél 5 mV, 30 mA
terhelés változásnál:
hálózatingadozásnál (90
– 260
terhelés változásnál:
(90 –
260 V/AC):
Kijelzési pontoss
ág:
±0,2% +3 digit
+2 V (1 –
5 V)
+2 V (1 –
5 V)
Hatásfok 82,5 % 82,9 % 83,3 %
Ó
rajel frekvencia
100 –
120 kHz
Teljesítmény tényező
aktív
PFC-vel >0,95
Készülék ventilátor:
Hőmérséklet vezérelt (0
– 100 %)
Hálózati biztosíték, lomha (5 x 20 mm):
F6AL250V
Ü
zemi hőmérséklet: 0ºC ... 45ºC
Ü
zemi légnedvess
ég:
10 –
80 %, nem kondenzálódó
Tárolási hőmérséklet: -
15 ... +70 ºC
Tárolási légnedvess
ég 0 – 85 %, nem kondenzálódó
Üzemelési magasság:
max, 2000 m tengerszint felett (N.N)
Védelmi oszt
á
ly: 2
Teljesített szabványok:
CE EMC: EN 55011, 55012, LVD: EN 60950, 61010
Súly 2,4 kg
Méret (Szé
xMa x M
é):
200 x 90 x 208 mm
Szabályos feszültség viselkedés 10 – 100 %
Szabályos feszültség viselkedés
Áram átlagos alakulása 10 – 90 %
Áram átlagos alakulása hálózatingadozásnál
OVP lekapcsolási szint a V kimeneten:
+2 V (1 – 5 V)
+3 V (5 – 18 V)
50 mV
20 mV
100 mA
50 mA
+3 V (5 – 20 V)
+4 V (20 – 36 V)
+3 V (5 – 20 V)
+4 V (20 – 60 V)
31
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
