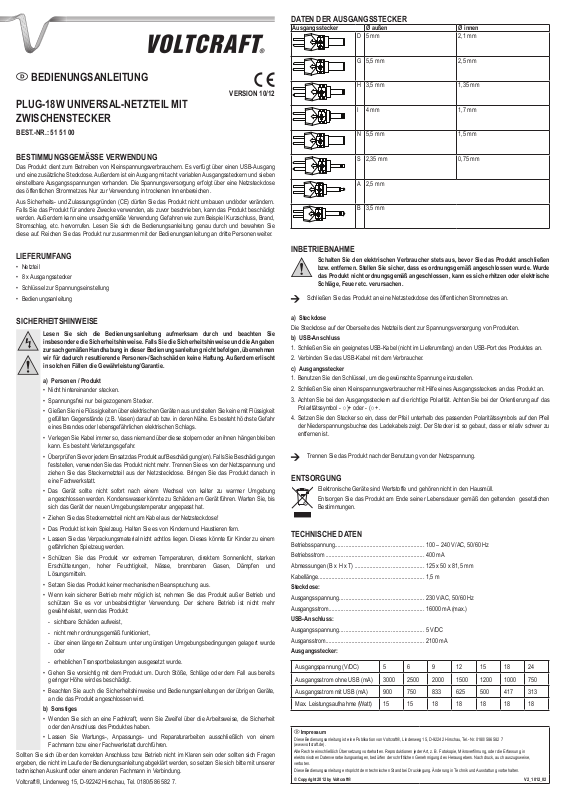

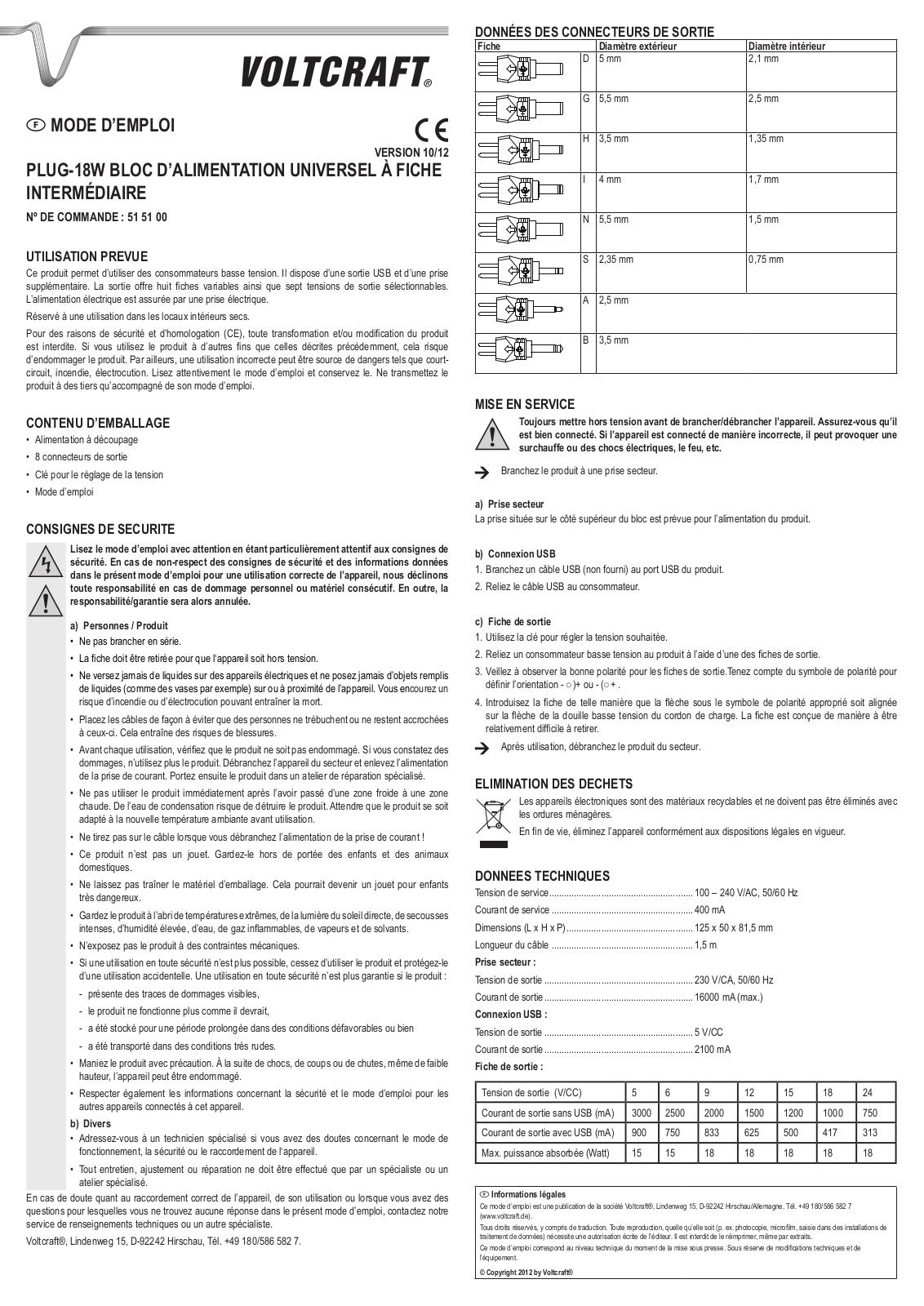

VOLTCRAFT PLUG-18W Operating Instructions [ml]

BEDIENUNGSANLEITUNG

VERSION 10/12

PLUG-18W Universal-Netzteil mit Zwischenstecker

BEST.-NR.: 51 51 00

BestimmungsgemäSSe Verwendung

Das Produkt dient zum Betreiben von Kleinspannungsverbrauchern. Es verfügt über einen USB-Ausgang und eine zusätzliche Steckdose. Außerdem ist ein Ausgang mit acht variablen Ausgangssteckern und sieben einstellbare Ausgangsspannungen vorhanden. Die Spannungsversorgung erfolgt über eine Netzsteckdose des öffentlichen Stromnetzes. Nur zur Verwendung in trockenen Innenbereichen.

Aus Sicherheitsund Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

lieferumfang

•Netzteil

•8 x Ausgangsstecker

•Schlüssel zur Spannungseinstellung

•Bedienungsanleitung

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

•Nicht hintereinander stecken.

•Spannungsfrei nur bei gezogenem Stecker.

•Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab bzw. in deren Nähe. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags.

•Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.

•Überprüfen Sie vor jedem Einsatz das Produkt auf Beschädigung(en). Falls Sie Beschädigungen feststellen, verwenden Sie das Produkt nicht mehr. Trennen Sie es von der Netzspannung und ziehen Sie das Steckernetzteil aus der Netzsteckdose. Bringen Sie das Produkt danach in eine Fachwerkstatt.

•Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung angeschlossen werden. Kondenswasser könnte zu Schäden am Gerät führen. Warten Sie, bis sich das Gerät der neuen Umgebungstemperatur angepasst hat.

•Ziehen Sie das Steckernetzteil nicht am Kabel aus der Netzsteckdose!

•Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

•Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

•Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

•Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-- sichtbare Schäden aufweist,

-- nicht mehr ordnungsgemäß funktioniert,

-- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

-- erheblichen Transportbelastungen ausgesetzt wurde.

•Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

•Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

b) Sonstiges

•Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

•Lassen Sie Wartungs-, Anpassungsund Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. [phone].

Daten der Ausgangsstecker

Ausgangsstecker	Ø außen	Ø innen
D	5 mm	2,1 mm
G	5,5 mm	2,5 mm
H	3,5 mm	1,35 mm
I	4 mm	1,7 mm
N	5,5 mm	1,5 mm
S	2,35 mm	0,75 mm
A	2,5 mm
B	3,5 mm

Inbetriebnahme

Schalten Sie den elektrischen Verbraucher stets aus, bevor Sie das Produkt anschließen bzw. entfernen. Stellen Sie sicher, dass es ordnungsgemäß angeschlossen wurde. Wurde das Produkt nicht ordnungsgemäß angeschlossen, kann es sich erhitzen oder elektrische

Schläge, Feuer etc. verursachen.

Schließen Sie das Produkt an eine Netzsteckdose des öffentlichen Stromnetzes an.

a) Steckdose

Die Steckdose auf der Oberseite des Netzteils dient zur Spannungsversorgung von Produkten. b) USB-Anschluss

1.Schließen Sie ein geeignetes USB-Kabel (nicht im Lieferumfang) an den USB-Port des Produktes an.

2.Verbinden Sie das USB-Kabel mit dem Verbraucher.

c) Ausgangsstecker

1.Benutzen Sie den Schlüssel, um die gewünschte Spannung einzustellen.

2.Schließen Sie einen Kleinspannungsverbraucher mit Hilfe eines Ausgangssteckers an das Produkt an.

3.Achten Sie bei den Ausgangssteckern auf die richtige Polarität. Achten Sie bei der Orientierung auf das

Polaritätssymbol - ○)+ oder - (○+ .

4.Setzen Sie den Stecker so ein, dass der Pfeil unterhalb des passenden Polaritätssymbols auf den Pfeil der Niederspannungsbuchse des Ladekabels zeigt. Der Stecker ist so gebaut, dass er relativ schwer zu entfernen ist.

Trennen Sie das Produkt nach der Benutzung von der Netzspannung.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

technische daten

Betriebsspannung...........................................................			100. – 240 V/AC, 50/60 Hz
Betriebsstrom..................................................................			400.		mA
Abmessungen (B x H x T)...............................................			125. x 50 x 81,5 mm
Kabellänge......................................................................			1,5.		m
Steckdose:
Ausgangsspannung........................................................			230. V/AC, 50/60 Hz
Ausgangsstrom...............................................................			16000.				mA (max.)
USB-Anschluss:
Ausgangsspannung........................................................			5. V/DC
Ausgansstrom.................................................................			2100.			mA
Ausgangsstecker:
Ausgangspannung (V/DC)	5	6		9				12	15	18	24
Ausgangsstrom ohne USB (mA)	3000	2500		2000				1500	1200	1000	750
Ausgangsstrom mit USB (mA)	900	750		833				625	500	417	313
Max. Leistungsaufnahme (Watt)	15	15		18				18	18	18	18

Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jederArt, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

© Copyright 2012 by Voltcraft®

V2_1012_02

OPERATING INSTRUCTIONS

VERSION 10/12

PLUG-18W Universal Power Adaptor With

Adaptor Plug

ITEM NO.: 51 51 00

INtended use

This product allows the operation of low-voltage consumers. It features a USB output and an additional power outlet. Moreover, there is an output with eight variable output plugs and seven output voltages are selectable. Voltage supply is provided by a mains outlet.

Only for use in dry interior environments.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can cause hazards such as short circuiting, fire, electric shock etc. Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

Output plug specifications

Output plugs	Ø outer	Ø inner
D	5 mm	2.1 mm
G	5.5 mm	2.5 mm
H	3.5 mm	1.35 mm
I	4 mm	1.7 mm
N	5.5 mm	1.5 mm
S	2.35 mm	0.75 mm
A	2.5 mm
B	3.5 mm

delivery content

•Power adaptor

•8 x output plugs

•Voltage setting key

•Operating instructions

safety instructions

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) Persons / Product

•Do not connect in series.

•De-engergised only when unplugged.

•Never pour liquids over electrical appliances and never leave objects filled with liquids (e.g. vases) on it or in the vicinity. There is a high risk of fire or life-threatening electric shock.

•Always lay the cables so that nobody can trip over or become entangled in them. This poses a risk of injury.

•Check the product for damage(s) each time before use. If you discover any damages, do not use the product. Disconnect the power supply and unplug the mains adapter from the wall outlet. Then bring the product to a specialised workshop.

•The product should not be used immediately after it has been brought from an area of cold temperature to an area of warm temperature. Condensed water might destroy the product. Wait until the product adapts to the new ambient temperature before use.

•Do not pull the mains adapter out of the wall outlet by its cable!

•The device is not a toy. Keep it out of the reach of children and pets.

•Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

•Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, flammable gases, vapours and solvents.

•Do not place the product under any mechanical stress.

•If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

-- is visibly damaged,

-- is no longer working properly,

-- has been stored for extended periods in poor ambient conditions or -- has been subjected to any serious transport-related stresses.

•Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

•Also observe the safety and operating instructions of any other devices which are connected to the product.

b) Miscellaneous

•Consult an expert when in doubt about operation, safety or connection of the device.

•Maintenance, modifications and repairs are to be performed exclusively by an expert or at a qualified shop.

If you are not sure about the correct connection or use, or if questions arise which are not covered by these operating instructions, please do not hesitate to contact our technical support or another qualified specialist.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. [phone].

operation

Always turn off the electrical load before plugging / unplugging the in-car adaptor to the product. Ensure it is correctly connected. If the product is connected improperly, it may heat up or cause electric shocks, fire, etc.

Plug the product into a mains outlet.

a) Power outlet

The power outlet on the top of the power adaptor provides the voltage supply to products.

b) USB connection

1.Connect a suitable USB cable (not included in delivery) to a USB port on the product.

2.Connect the USB cable to the electrical device.

c) Output plug

1.Use the key to set the required voltage.

2.Connect a low-voltage consumer to the product using one of the output plugs.

3.Makesuretheoutputplugsareusedwiththecorrectpolarity.Observetherespectivepolaritysymbol-○)+ or - (○+ for the correct setting.

4.Insert the connector in such a way that the arrow under the corresponding polarity symbol points to the arrow of the charging cable’s low voltage socket. The connector is designed to make unplugging relatively difficult.

After use, disconnect the product from the supply voltage.

disposal

Electronic devices are recyclable waste and must not be disposed of in the household waste.

At the end of its service life, dispose of the product according to the relevant statutory regulations.

technical data

Input voltage...........................................................		100. – 240 V/AC, 50/60 Hz
Input current...........................................................		400. mA
Dimensions (W x H x D).........................................		125. x 50 x 81.5 mm
Cable length...........................................................		1. .5 m
Power outlet:
Output voltage........................................................		230. V/AC, 50/60 Hz
Output current........................................................		16000.		mA (max.)
USB connection:
Output voltage........................................................		5. V/DC
Output current........................................................		2100.	mA
Output plug:
Output voltage (V/DC)	5	6			9		12	15	18	24
Output current without USB (mA)	3000	2500			2000		1500	1200	1000	750
Output current with USB (mA)	900	750			833		625	500	417	313
Max. power consumption (Watt)	15	15			18		18	18	18	18

Legal notice

These operating instructions are a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany, Phone [phone]

(www.voltcraft.de).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.

© Copyright 2012 by Voltcraft®
