PL-135 HAN HITZDRAHT-ANEMOMETER

BEDIENUNGSANLEITUNG

Seite 3 – 20

PL-135 HAN HOT-WIRE ANEMOMETER

OPERATING INSTRUCTIONS

Page 21 – 38

PL-135 HAN ANÉMOMÈTRE À FIL CHAUD

MODE D’EMPLOI

Page 39 – 56

PL-135 HAN HITTEDRAAD-ANEMOMETER

GEBRUIKSAANWIJZING

Best.-Nr. / Item No. / N° de commande / Bestnr.: 283971

Pagina 57 – 74

Version 08/14

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine

Auistung der Inhalte nden Sie in dem Inhaltsverzeichnis mit Angabe der

entsprechenden Seitenzahlen auf Seite 3.

These Operating Instructions accompany this product. They contain

important information on setting up and using the device. You should refer to these instructions, even if you are buying this product for someone else.

Please retain these Operating Instructions for future use! A list of the contents can be found in the Table of contents, with the corresponding page number, on page 21.

Le présent mode d’emploi fait partie intégrante du produit. Il comporte

des directives importantes pour la mise en service et la manipulation de

l’appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers.

Conserver ce mode d’emploi an de pouvoir le consulter à tout moment. La table des matières avec indication des pages correspondantes se trouve à

la page 39.

Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden overhandigt.

Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen raadplegen. In de inhoudsopgave op pagina 57 vindt u een lijst met inhoudspunten met vermelding van het bijbehorende.

INHALTSVERZEICHNIS

Seite

1. Einführung ..............................................................................................................4

2. Bestimmungsgemäße Verwendung .......................................................................5

3. Bedienelemente .....................................................................................................6

4. Displayelemente .....................................................................................................7

5. Zeichenerklärung....................................................................................................8

6. Sicherheitshinweise ................................................................................................8

7. Lieferumfang ........................................................................................................11

8. Akku auaden.......................................................................................................11

9. Inbetriebnahme ....................................................................................................11

10. Einstellungen ........................................................................................................14

11. Software ...............................................................................................................16

12. Wartung und Reinigung ........................................................................................17

13. Entsorgung ...........................................................................................................18

14. Technische Daten .................................................................................................19

1. EINFÜHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft getroffen, für die wir Ihnen danken.

- Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik

Voltcraft für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz,

außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

-Produktes haben Sie eine sehr gute Entscheidung

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft

- Markenfamilie selbst für die anspruchsvollsten

Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte

Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die

Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft

- Produkt!

2. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt dient zur Messung von Lufttemperatur, Luftgeschwindigkeit und

Volumenstrom über einen externen, kabelgebundenen Teleskop-Hitzdrahtsensor mit Thermistor. Das Produkt eignet sich für den Einsatz im Heizungs-, Klima- und Lüftungsbereich. Die Messdaten werden auf dem LC-Display angezeigt. Bei Anschluss des Produkts an einen Computer können die Messwerte über die enthaltene Software in Form eines Graphen dargestellt und in ein Textdokument exportiert werden. Die

Spannungsversorgung erfolgt über einen fest eingebauten LiPo-Akku.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der

Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht

umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann

eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,

Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau

durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Befolgen Sie alle Sicherheitshinweise und Informationen in dieser Anleitung.

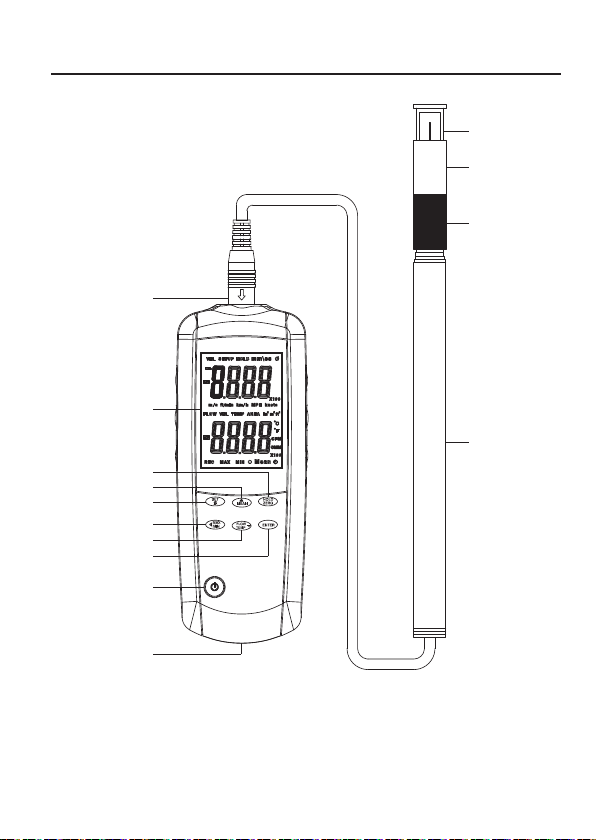

3. BEDIENELEMENTE

12 11 10

9 8 7

1 Sensorkopf 2 Schutzhülse 3 Griffbereich 4 Teleskop-Hitzdrahtsensor 5 Mini-USB-Buchse 6 Taste Ein/Aus 7 Taste ENTER

8 Taste FLOW TEMP 9 Taste MAX MIN 10 Taste SET 11 Taste MEAN 12 Taste HOLD ZERO 13 LC-Display 14 Sensoranschluss

4. DISPLAYELEMENTE

Displayelement Bedeutung

Batteriesymbol VEL Luftgeschwindigkeit SETUP Einstellungs-Menü HOLD Messwerte einfrieren mm/ss Zeit in Minuten und Sekunden

Automatische Abschaltfunktion aktiv

m/s, ft/min, km/h, MPH, knots Geschwindigkeits-Einheiten FLOW Volumenstrom TEMP Temperatur AREA Querschnittsäche

, m2, ft

in ºC, ºF Temperatur-Einheiten CFM, CMM Volumenstrom-Einheiten X10, X100 Multiplikator Mean

Mean

REC MAX, REC MIN Maximaler/minimaler Messwert

Flächen-Einheiten

Durchschnittswert (Zeitraum)

Durchschnittswert (Anzahl)

5. ZEICHENERKLÄRUNG

Ein Ausrufezeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen.

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der

Beeinträchtigung der elektrischen Sicherheit des Geräts.

Das „Pfeil“-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise

zur Bedienung gegeben werden sollen. Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien.

6. SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt

außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der

sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Stellen Sie sicher, dass die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt werden.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen

Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden

dauern.

• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.

• Beachten Sie in gewerblichen Einrichtungen die

Unfallverhütungsvorschriften des Verbandes der gewerblichen

Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.

• Die Netzsteckdose, in die das Gerät eingesteckt wird, muss leicht zugänglich sein.

• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße

Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken des Netzteils, ob die

auf dem Netzteil angegebene Spannung mit der Spannung Ihres

Stromversorgungsunternehmens übereinstimmt.

• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie

immer nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil

aus der Netzsteckdose.

b) Akkus

• Der Akku ist im Produkt fest eingebaut, Sie können den Akku nicht

wechseln.

• Beschädigen Sie den Akku niemals. Durch Beschädigung der Hülle des

Akkus besteht Explosions- und Brandgefahr! Die Hülle des LiPo-Akkus besteht nicht wie bei herkömmlichen Batterien/Akkus (z.B. AA- oder AAA-

Baugröße) aus einem dünnen Blech, sondern nur aus einer empndlichen

Kunststofffolie.

• Schließen Sie die Kontakte/Anschlüsse des Akkus niemals kurz. Werfen

Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosionsund Brandgefahr!

• Laden Sie den Akku regelmäßig nach, auch wenn das Produkt nicht

benötigt wird. Durch die verwendete Akkutechnik ist dabei keine vorherige

Entladung des Akkus erforderlich.

• Laden Sie den Akku des Produkts niemals unbeaufsichtigt.

• Platzieren Sie das Produkt beim Ladevorgang auf einer

hitzeunempndlichen Oberäche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

c) Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die

Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich

von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

7. LIEFERUMFANG

• Messgerät

• USB-Netzteil

• Teleskop-Hitzdrahtsensor

• USB-Kabel

• Software-CD

• Koffer

• Bedienungsanleitung

8. AKKU AUFLADEN

1. Verbinden Sie den Mini-USB-Stecker des USB-Kabels mit der Mini-USB-Buchse (5) des Messgeräts.

2. Verbinden Sie den USB-A-Stecker des USB-Kabels mit der USB-Buchse einer USBSpannungsquelle (z.B. Computer, USB-Netzteil, etc.).

3. Das Batteriesymbol blinkt oben links im Display (13) und signalisiert, dass der Akku geladen wird.

4. Wenn das Batteriesymbol permanent leuchtet, ist der Ladevorgang beendet.

Trennen Sie das USB-Kabel vom Messgerät und der Spannungsquelle.

Der Ladevorgang dauert ca. 4 – 5 Stunden.

Laden Sie den Akku auf, sobald während des Messbetriebs das Batteriesymbol im Display erscheint.

9. INBETRIEBNAHME

a) Grundfunktion

1. Verbinden Sie den Stecker des Teleskop-Hitzdrahtsensors (4) mit dem Sensoranschluss (14) des Messgeräts. Nur eine Orientierung ist möglich. Wenden Sie keine Gewalt an. Der Pfeil auf dem Stecker muss auf den Pfeil oberhalb des Displays (13) zeigen.

2. Schieben Sie die metallene Schutzhülse (2) am Sensorkopf (1) nach unten, um den Hitzdrahtsensor und den Thermistor freizulegen.

3. Ziehen Sie die Teleskopstange auf die benötigte Länge auseinander. Fassen Sie dabei den schwarzen Griffbereich (3) der Teleskopstange an.

4. Drücken Sie die Taste Ein/Aus (6), um das Produkt einzuschalten. Für einen kurzen

Moment leuchten alle Displayelemente auf. Danach läuft ein Countdown für acht Sekunden. Nach Ablauf des Countdowns ist das Messgerät betriebsbereit.

5. Halten Sie den Sensorkopf (1) in den zu messenden Bereich. Die Echtzeit-

Messwerte erscheinen auf dem Display (13):

- Obere Displayhälfte: Luftgeschwindigkeit (VEL)

- Untere Displayhälfte: Volumenstrom (FLOW) oder Temperatur (TEMP)

Am Sensorkopf sind auf Höhe des Hitzdrahtsensors zwei Pfeile aufgedruckt. Richten Sie den Sensorkopf bei der Messung so aus, dass die Pfeile in Richtung des Luftstroms zeigen.

6. Drücken Sie die Taste FLOW TEMP (8), um in der unteren Displayhälfte zwischen

der Anzeige von Volumenstrom und Temperatur zu wechseln.

Damit das Messgerät den Volumenstrom korrekt berechnen kann, muss die

Querschnittsäche des Luftstroms eingegeben werden. Beziehen Sie sich dazu

auf das Kapitel „Einstellungen“. Falls einer der Multiplikatoren (X10 oder X100) unter dem Messwert erscheint,

so multiplizieren Sie den Messwert mit dem Betrag des Multiplikators, um den korrekten Messwert zu erhalten.

7. Nachdem Sie den Messvorgang beendet haben, schieben Sie die metallene

Schutzhülse (2) nach oben über den Sensorkopf, um den Hitzdrahtsensor und den Thermistor zu schützen.

8. Schalten Sie das Messgerät aus, trennen Sie den Teleskop-Hitzdrahtsensor (4) vom

Messgerät und schieben Sie die Teleskopstange zusammen.

b) MAX/MIN-Funktion

• Drücken Sie während des Messvorgangs wiederholt die Taste MAX/MIN (9), um

zwischen der Anzeige der maximalen und minimalen Messwerte des Messvorgangs

zu wechseln. Am unteren Rand des Displays (13) erscheint der jeweilige Indikator (REC MAX oder REC MIN).

• Halten Sie die Taste MAX/MIN für ca. eine Sekunde gedrückt, um wieder zur

Anzeige der Echtzeit-Messwerte zurückzukehren.

c) MEAN-Funktion (Durchschnittswert)

Sie können den Durchschnittswert in Abhängigkeit der Messwert-Anzahl oder des Mess-Zeitraums ermitteln.

Messwert-Anzahl

1. Drücken Sie während des Messvorgangs die Taste MEAN (11). Am unteren Rand des Displays (13) erscheint der Indikator

2. In der unteren Displayhälfte erscheint der Echtzeit-Messwert. Drücken Sie wiederholt die Taste FLOW TEMP (8), um zwischen der Anzeige der Temperatur, der Luftgeschwindigkeit und des Volumenstroms zu wechseln.

3. Drücken Sie die Taste ENTER (7), um den Messwert zu registrieren. Der soeben registrierte Messwert erscheint in der oberen Displayhälfte. Wiederholen Sie diesen Vorgang, bis Sie die gewünschte Anzahl an Messwerten registriert haben.

4. Drücken Sie die Taste MEAN. Der Indikator

Displayhälfte erscheint der ermittelte Durchschnittswert der zuvor registrierten

Messwerte.

5. Drücken Sie die Taste MEAN, um wieder in den normalen Messmodus zurückzukehren.

Mess-Zeitraum

1. Halten Sie während des Messvorgangs die Taste MEAN (11) für ca. eine Sekunde gedrückt. Am unteren Rand des Displays (13) erscheint der Indikator Mean oberen Displayhälfte erscheint der Indikator mm/ss und vier waagerechte Striche.

3. Drücken Sie die Taste ENTER (7), um mit der zeitabhängigen Ermittlung des Durchschnittswerts zu beginnen. In der oberen Displayhälfte wird die abgelaufene Zeit angezeigt.

4. Drücken Sie bei Bedarf die Taste ENTER, um die Zeitmessung zu unterbrechen/ fortzuführen.

5. Drücken Sie die Taste MEAN. Der Indikator Mean Displayhälfte erscheint der ermittelte Durchschnittswert des Mess-Zeitraums.

6. Drücken Sie die Taste MEAN, um wieder in den normalen Messmodus zurückzukehren.

Mean.

Mean blinkt und in der unteren

. In der

blinkt und in der unteren

d) HOLD-Funktion

• Drücken Sie während des Messvorgangs die Taste HOLD ZERO (12), um die

aktuellen Messwerte auf dem Display (13) einzufrieren. Im oberen Bereich des Displays erscheint der Indikator HOLD.

• Drücken Sie erneut die Taste HOLD ZERO, um wieder zur Anzeige der Echtzeit-

Messwerte zurückzukehren. Der Indikator HOLD erlischt.

e) ZERO-Funktion (Nullstellung)

Halten Sie während des Messvorgangs die Taste HOLD ZERO (12) für ca. eine Sekunde gedrückt. Der Messwert des Luftstroms wird auf den Wert Null zurückgesetzt.

f) Hintergrundbeleuchtung

Drücken Sie die Taste SET (10), um die Hintergrundbeleuchtung zu aktivieren/ deaktivieren.

Die Hintergrundbeleuchtung erlischt nicht automatisch nach Ablauf einer

bestimmten Zeit, sondern sie muss manuell deaktiviert werden.

10. EINSTELLUNGEN

a) Allgemein

1. Halten Sie während des normalen Messbetriebs die Taste SET (10) für ca. eine

Sekunde gedrückt, um in das Einstellungs-Menü zu gelangen. Auf dem Display (13) erscheinen die Indikatoren SETUP, unit und TEMP.

2. Navigieren Sie mit den Tasten MEAN (11) und FLOW TEMP (8) durch das Menü.

3. Drücken Sie die Taste ENTER (7), um den gewünschten Menüpunkt anzuwählen.

4. Treffen Sie Ihre Auswahl mit den Tasten MEAN und FLOW TEMP und bestätigen Sie

mit der Taste ENTER.

5. Halten Sie die Taste SET für ca. eine Sekunde gedrückt, um das Einstellungs-Menü

zu verlassen.

Menüpunkt Auswahlmöglichkeiten unit TEMP

(Temperatur-Einheit)

ºC (Grad Celsius) ºF (Grad Fahrenheit)

m/s (Meter pro Sekunde)

unit VEL

(Luftgeschwindigkeits-Einheit)

ft/min (Fuß pro Minute) km/h (Kilometer pro Stunde) MPH (Meilen pro Stunde) knots (Knoten)

unit FLOW

(Volumenstrom-Einheit)

unit AREA

(Luftstrom-Querschnittsächen-Einheit)

AREA

(Luftstrom-Querschnittsäche)

SLP

(automatische Abschaltung)

CFM (Kubikfuß pro Minute) CMM (Kubikmeter pro Minute)

(Quadratzoll)

(Quadratmeter)

(Quadratfuß)

siehe „b) Luftstrom-Querschnittsäche“

ON (aktiviert) OFF (deaktiviert)

Falls die automatische Abschaltfunktion aktiviert ist, schaltet sich das Messgerät nach 20 Minuten Inaktivität automatisch aus.

b) Luftstrom-Querschnittsäche

1. Navigieren Sie zum Menüpunkt AREA und drücken Sie die Taste ENTER (7). Die

vier Ziffern in der unteren Displayhälfte (13) beginnen zu blinken.

2. Drücken Sie wiederholt die Taste MAX MIN (9), um die Anzahl der Dezimalstellen

festzulegen.

3. Bestätigen Sie die Auswahl mit der Taste ENTER. Die letzte Ziffer blinkt.

4. Ändern Sie den Wert mit den Tasten MEAN (11) und FLOW TEMP (8).

5. Bestätigen Sie die Auswahl mit der Taste MAX MIN. Die vorletzte Ziffer blinkt.

6. Stellen Sie wie zuvor beschrieben den Wert der Luftstrom-Querschnittsäche ein

und bestätigen Sie die Auswahl mit der Taste ENTER.

Der Wert bleibt auch nach dem Ausschalten gespeichert.

11. SOFTWARE

a) Installation

1. Legen Sie die CD in das entsprechende Laufwerk eines Computers ein.

2. Falls sich das Installationsprogramm nicht automatisch öffnen sollte, öffnen Sie die

auf der CD enthaltene Datei INSTALLER.exe.

3. Folgen Sie den Anweisungen auf dem Bildschirm.

Klicken Sie auf die Schaltäche Software, um die Software zu installieren. Informieren Sie sich über die Version Ihres Betriebssystems (32 oder 64 Bit).

Klicken Sie dementsprechend entweder auf Driver 32 oder Driver 64, um den USB-Treiber zu installieren.

b) Messgerät an PC anschließen

1. Verbinden Sie den Mini-USB-Stecker des USB-Kabels mit der Mini-USB-Buchse (5) des Messgeräts.

2. Verbinden Sie den USB-A-Stecker des USB-Kabels mit einem freien USB-Port des Computers.

3. Drücken Sie die Taste Ein/Aus (6), um das Produkt einzuschalten.

4. Öffnen Sie die Software.

5. Weitere Informationen zu den Funktionen der Software erhalten Sie in der Anleitung im Hilfe-Menü der Software.

12. WARTUNG UND REINIGUNG

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Trennen Sie das USB-Kabel vor Reinigungsbeginn vom Produkt und schieben Sie die metallene Schutzhülse (2) über den Sensorkopf (1).

• Tauchen Sie das Produkt nicht in Wasser ein.

• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/ zerlegen Sie es deshalb niemals.

• Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das Gehäuse, dies kann zu Kratzspuren führen.

• Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels und einem Staubsauger leicht entfernt werden.

13. ENTSORGUNG

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den

geltenden gesetzlichen Bestimmungen.

Lassen Sie den eingebauten Akku vor der Entsorgung von einem Fachmann

entfernen.

b) Batterien / Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpichtet; eine Entsorgung über den Hausmüll ist

untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den

Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben,

wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum

Umweltschutz.

14. TECHNISCHE DATEN

a) Allgemein

Interner Akku ..............................LiPo / 3,7 V / 1000 mAh

Stromaufnahme ..........................ca. 60 – 120 mA (Betrieb)

Messintervall ...............................ca. 0,8 s

Betriebsbedingungen ..................0 bis +50 ºC, <80 % rF

Lagerbedingungen ......................-10 bis +60 ºC, <80 % rF

Teleskop-Länge ..........................32 – 115 cm

Kabellänge ..................................1,75 m

Display-Abmessungen (B x H) ...41 x 60 mm

Abmessungen (B x H x T) ..........62 x 160 x 21 mm

Gewicht .......................................280 g (inkl. Teleskop-Hitzdrahtsensor + Kabel)

....................................................142 g (Teleskop-Hitzdrahtsensor + Kabel)

b) USB-Netzteil

Eingangsspannung......................100 – 240 V/AC, 50/60 Hz, max. 0,13 A

Ausgangsspannung/-strom..........5 V/DC, max. 1 A

c) Luftgeschwindigkeit

Einheit Messbereich Auösung Genauigkeit

m/s 0,1 – 25 0,01 km/h 0,3 – 90,0 0,1 ft/min 20 – 4925 1 MPH 0,2 – 55,8 0,1 knots 0,2 – 48,5 0,1

±(5 % + 1 d) des Anzeigewerts

oder ±(1 % + 1 d)

des gesamten Messbereichs

m/s = Meter pro Sekunde km/h = Kilometer pro Stunde ft/min = Fuß pro Minute MPH = Meilen pro Stunde knots = Knoten

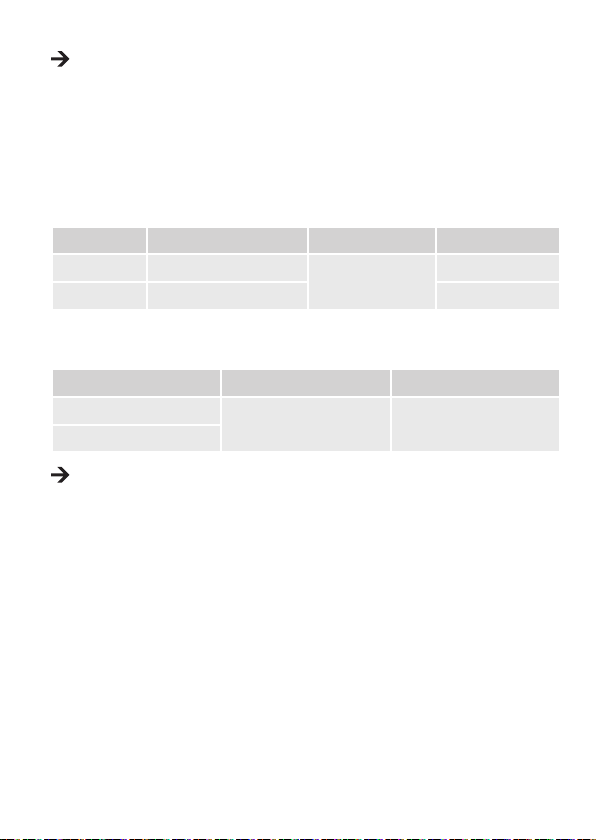

d) Temperatur

Einheit Messbereich Auösung Genauigkeit

ºC 0 bis +50 ºF +32 bis +122 ±1,8

0,1

±1

e) Volumenstrom

Einheit Messbereich Auösung

CFM CMM

0 – 99999 0,001 – 100

Berechnung des Volumenstroms:

CFM = Luftgeschwindigkeit (ft/min) x Luftstrom-Querschnittsäche (ft CMM = Luftgeschwindigkeit (m/s) x Luftstrom-Querschnittsäche (m

)

) x 60

TABLE OF CONTENTS

Page

1. Introduction...........................................................................................................22

2. Intended use.........................................................................................................23

3. Operating elements ..............................................................................................24

4. Display elements ..................................................................................................25

5. Safety instructions ................................................................................................26

6. Delivery content ...................................................................................................29

7. Charging the rechargeable battery .......................................................................29

8. Operation..............................................................................................................29

9. Settings ................................................................................................................32

10. Software ...............................................................................................................34

11. Maintenance and cleaning ...................................................................................35

12. Disposal................................................................................................................36

13. Technical data ......................................................................................................37

1. INTRODUCTION

Dear Customer,

In purchasing this Voltcraft would like to thank you.

- In the eld of measuring, charging and network technology, this name stands

Voltcraft for high-quality products which perform superbly and which are created by experts

whose concern is continuous innovation.

product, you have made a very good decision for which we

From the ambitious hobby electronics enthusiast to the professional user, products from the Voltcraft

brand family provide the optimum solution even for the most demanding

tasks. And the remarkable feature is: we offer you the mature technology and reliable quality of our Voltcraft® products at an almost unbeatable price-performance ratio. In this way, we aim to establish a long, fruitful and successful co-operation with our customers.

We wish you a great deal of enjoyment with your new Voltcraft

product!

2. INTENDED USE

Use this product to measure air temperature, airow velocity and volume ow rate via

an external, tethered telescopic hot-wire sensor with thermistor. The product is suited

for all kinds of applications related to heating, air-conditioning and ventilation. The

readings are shown on the LC display. When the product is connected to a computer, the readings can be displayed as a graph and exported as a text document using the

included software. Power is supplied via an integrated LiPo rechargeable battery.

It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in

bathrooms, must be avoided under all circumstances.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can cause hazards such as short circuiting, re,

electric shock etc. Read the instructions carefully and keep them. Make this product

available to third parties only together with its operating instructions.

This product complies with the statutory national and European requirements.

Observe all safety instructions and information within this operating manual.

3. OPERATING ELEMENTS

12 11 10

9 8 7

1 Sensor head 2 Protective sleeve 3 Gripping area 4 Telescopic hot-wire sensor 5 Mini-USB port 6 On/off button 7 ENTER button

8 FLOW TEMP button 9 MAX MIN button 10 SET button 11 MEAN button 12 HOLD ZERO button 13 LC display 14 Sensor connection

4. DISPLAY ELEMENTS

Display element Meaning

Battery symbol VEL Airow velocity SETUP Settings menu HOLD Freeze readings mm/ss Time in minutes and seconds

Automatic shutdown active

m/s, ft/min, km/h, MPH, knots Units of velocity FLOW Volume ow TEMP Temperature AREA Cross sectional area

, m2, ft

in ºC, ºF Units of temperature CFM, CMM Units of volume ow X10, X100 Multiplier Mean

Mean

REC MAX, REC MIN Max./min. reading

Units of area

Mean value (period)

Mean value (number)

5. SYMBOL EXPLANATION

An exclamation mark in a triangle indicates important notes in these operating

instructions that must be strictly observed.

The triangle containing a lightning symbol warns against danger of electric

shock or impairment of the electrical safety of the device.

The arrow symbol alerts the user to the presence of important tips and notes

on using the device.

This device is CE compliant and fullls all applicable European guidelines.

6. SAFETY INSTRUCTIONS

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) Persons / Product

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts,

high humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress. If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

• Also observe the safety and operating instructions of any other devices which are connected to the product.

• Make sure the cables do not get crimped, bent or damaged by sharp edges.

• Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated could destroy the

product. Allow the device to reach room temperature before connecting and using it. This may take several hours.

• In schools, educational establishments, hobby and self-help workshops, the operation of this product must be monitored by trained personnel.

• For installations in industrial facilities, follow the accident prevention

regulations for electrical systems and equipment of the government safety

organization or the corresponding authority for your country.

• Connect the appliance to a wall socket that can be accessed easily.

• Only connect the power adaptor to a normal mains socket connected to the public supply. Before plugging in the power adaptor, check whether

the voltage stated on the power adaptor complies with the voltage of your

electricity supplier.

• Never connect or disconnect power adaptors if your hands are wet.

• Never unplug the power adaptor from the mains socket by pulling on the

cable; always use the grips on the plug.

• Always lay the cables so that nobody can trip over or become entangled in them. This poses a risk of injury.

• For safety reasons, disconnect the power adaptor from the mains socket during storms.

b) Rechargeable batteries

• The rechargeable battery is permanently built into the product and cannot

be replaced.

• Never damage the rechargeable battery. Damaging the casing of

the rechargeable battery might cause an explosion or a re! Unlike conventional batteries/rechargeable batteries (e.g. AA or AAA type), the

casing of the LiPo rechargeable battery does not consist of a thin sheet but

rather a sensitive plastic lm only.

• Never short-circuit the contacts of the rechargeable battery. Do not throw

the battery or the product into re. There is a danger of re and explosion!

• Charge the rechargeable battery regularly, even if you do are not using the

product. Due to the rechargeable battery technology being used, you do

not need to discharge the rechargeable battery rst.

• Never charge the rechargeable battery of the product unattended.

• When charging, place the product on a surface that is not heat-sensitive. It

is normal that a certain amount of heat is generated during charging.

c) Miscellaneous

• Consult an expert when in doubt about operation, safety or connection of

the device.

• Maintenance, modications and repairs are to be performed exclusively by

an expert or at a qualied shop.

Should you have questions concerning correct product connection or operation, or

should other questions arise that this user manual does not address, please do not hesitate to contact our technical support or a third-party professional.

7. DELIVERY CONTENT

• Meter

• USB power adapter

• Telescopic hot-wire sensor

• USB cable

• Software CD

• Case

• Operating instructions

8. CHARGING THE RECHARGEABLE BATTERY

1. Connect the USB cable's Mini-USB plug to the Mini-USB port (5) on the meter.

2. Connect the USB cable's USB A plug to a USB port of a USB power source (i.e. computer, USB power adaptor, etc.).

3. The battery symbol blinks in the upper left of the display (13) to signalize that the rechargeable battery is charging.

4. When the battery symbol remains lit, charging is complete. Disconnect the USB cable from the meter and the power source.

Charging takes approx. 4 – 5 hours. Charge the rechargeable battery as soon as the battery symbol appears on the

display during use.

9. OPERATION

a) Basic function

1. Connect the telescopic hot-wire sensor's (4) plug to the meter's sensor connection (14). The plug can only be plugged in one way. Do not exert any force.

The arrow on the plug must point to the arrow above the display (13).

2. Push down the metallic protective sleeve (2) on the sensor head (1) to expose the hot-wire sensor and the thermistor.

3. Pull the telescopic rod apart to the required length. Hold the rod by the black gripping area (3).

4. Push the on/off button (6) to turn on the product. All display elements will light up

briey. An eight second countdown follows, after which the device is operational.

5. Hold the sensor head (1) into the area you wish to measure. The real-time

measurement readings appear on the display (13):

- Upper half of display: airow velocity (VEL)

- Lower half of display: volume ow (FLOW) or temperature (TEMP)

Two arrows are imprinted on the sensor head at the level of the hot-wire sensor.

During measurement, hold the sensor head so that the arrows point in the

direction of airow.

6. Push the FLOW TEMP button (8) to switch between displaying volume ow and

temperature in the lower half of the display.

The airow's cross sectional area must be entered in order for the meter to correctly calculate volume ow. Refer to the chapter "Settings".

Should one of the multipliers (X10 or X100) appear beneath the reading, multiply

the reading by this multiplier to receive the correct measurement value.

7. After use, push the metallic protective sleeve (2) back over the sensor head to

protect the hot-wire sensor and the thermistor.

8. Turn off the meter, disconnect the telescopic hot-wire sensor (4) from the meter and

collapse the telescopic rod.

b) MAX/MIN function

• Repeatedly push the MAX/MIN button (9) during measuring to switch between

displaying the maximum and minimum measured values. The corresponding

indicator (REC MAX or REC MIN) is shown at the bottom of the display (13).

• Push and hold the MAX/MIN button for approx. one second to return to displaying

the real-time measured value.

c) MEAN function (average value)

You can determine the average value using the number of readings or the measuring

period.

Number of readings

1. During measuring, push the MEAN button (11). The indicator the bottom of the display (13).

2. The real-time measured value appears in the lower half of the display. Repeatedly push the FLOW TEMP button (8) to switch between displaying the temperature,

airow velocity and volume ow.

3. Push the ENTER button (7) to register the reading. This registered reading will

appear in the upper half of the display. Repeat this process until you have registered

the desired number of readings.

4. Push the MEAN button. The indicator

value of the registered readings is shown in the lower half of the display.

5. Push the MEAN button to return to normal measurement mode.

Measuring period

1. During measuring, push and hold the MEAN button (11) for approx. one second. The indicator Mean and four horizontal lines appear in the upper half of the display.

2. The real-time measured value appears in the lower half of the display. Repeatedly push the FLOW TEMP button (8) to switch between displaying the temperature,

airow velocity and volume ow.

3. Push the ENTER button (7) to begin calculating the average value based on the measuring period. The time lapsed appears in the upper half of the display.

4. If necessary, push the ENTER button to interrupt/continue time measurement.

5. Push the MEAN button. The indicator Mean

value of the measuring period is shown in the lower half of the display.

6. Push the MEAN button to return to normal measurement mode.

appears at the bottom of the display (13). The indicator mm/ss

Mean ashes and the calculated average

ashes and the calculated average

Mean appears at

d) HOLD function

• During measuring, push the HOLD ZERO button (12) to freeze the current readings

on the display (13). The indicator HOLD appears at the top of the display.

• Push the HOLD ZERO button again to return to displaying the real-time readings.

The HOLD indicator vanishes.

e) ZERO function (zero setting)

During measuring, push and hold the HOLD ZERO button (12) for approx. one second.

The airow reading will be set to the value zero.

f) Backlight

Push the SET button (10) to activate/deactivate the backlight.

The backlight will not turn off automatically after a time, it must be manually

deactivated.

10. SETTINGS

a) General

1. While in normal measurement mode, push and hold the SET button (10) for approx.

one second to enter the settings menu. The display (13) shows the indicators SETUP, unit and TEMP.

2. Use the MEAN (11) and FLOW TEMP (8) buttons to navigate through the menu.

3. Push the ENTER button (7) to select the desired menu item.

4. Make your selection using the MEAN and FLOW TEMP buttons and conrm using

the ENTER button.

5. Push and hold the SET button for approx. one second to exit the settings menu.

Menu item Options unit TEMP

(unit of temperature)

ºC (degree Celsius) ºF (degree Fahrenheit)

m/s (meters per second)

unit VEL

(unit of airow velocity)

ft/min (feet per minute) km/h (kilometers per hour) MPH (miles per hour) knots

unit FLOW

(unit of volume ow)

unit AREA

(unit of airow cross sectional area)

AREA

(airow cross sectional area)

SLP

(automatic shutdown)

CFM (cubic feet per minute) CMM (cubic meter per minute)

(square inches)

(square meters)

(square feet)

see "b) Airow cross sectional area"

ON (activated) OFF (deactivated)

When the automatic shutdown function is activated, the meter will turn off automatically after 20 minutes of inactivity.

b) Airow cross sectional area

1. Navigate to the menu item AREA and push the ENTER button (7). The four digits in

the lower half of the display (13) begin to ash.

2. Repeatedly push the MAX MIN button (9) to set the number of decimal places.

3. Conrm your selection with the ENTER button. The last digit ashes.

4. Change the value with the MEAN (11) and FLOW TEMP (8) buttons.

5. Conrm your selection with the MAX MIN button. The second last digit ashes.

6. Set the airow cross sectional area value as described above and conrm the

selection with the ENTER button.

The value remains set even after shutdown.

11. SOFTWARE

a) Installation

1. Insert the CD into the corresponding drive of a computer.

2. Should the installation program not open automatically, open the le INSTALLER.exe

from the CD.

3. Follow the instructions on your screen.

Click the button Software to install the software. Find out whether your operating system is 32 or 64 Bit. Then click either Driver 32

or Driver 64 accordingly to install the USB driver.

b) Connecting the meter to a PC

1. Connect the USB cable's Mini-USB plug to the meter's Mini-USB port (5).

2. Connect the USB cable's USB A plug to a free USB port on the computer.

3. Push the on/off button (6) to turn on the product.

4. Open the software.

5. You can nd more information on the software and its functions in the instructions for

use, which you can access via the software help menu.

12. MAINTENANCE AND CLEANING

Do not use any aggressive cleaning agents, rubbing alcohol or other chemical solutions as they can cause damage to the housing and malfunctioning.

• Before cleaning, disconnect the USB cable from the product and push the metallic

protective sleeve (2) over the sensor head (1).

• Never submerge the product in water.

• There are no components located inside the product you need to maintain. Never open/dismantle the product.

• To clean the product, a dry, soft and clean cloth is sufcient. Do not apply too much

pressure to the housing to prevent scratching.

• Use a longhaired, soft and clean brush and a vacuum cleaner to easily remove dust.

13. DISPOSAL

a) Product

Electronic devices are recyclable waste and must not be disposed of in the

household waste.

At the end of its service life, dispose of the product according to the relevant

statutory regulations. The built-in battery must be disposed of by a specialist.

b) (Rechargeable) batteries

You as the end user are required by law (Battery Ordinance) to return all used batteries/

rechargeable batteries. Disposing of them in the household waste is prohibited.

Contaminated (rechargeable) batteries are labelled with this symbol to indicate that disposal in the domestic waste is forbidden. The designations

for the heavy metals involved are: Cd = Cadmium, Hg = Mercury, Pb = Lead

(name on (rechargeable) batteries, e.g. below the trash icon on the left). Used (rechargeable) batteries can be returned to collection points in your

municipality, our stores or wherever (rechargeable) batteries are sold.

You thus full your statutory obligations and contribute to the protection of the environment.

14. TECHNICAL DATA

a) General

Internal battery ............................LiPo / 3.7 V / 1000 mAh

Current consumption ..................approx. 60 – 120 mA (operation)

Measuring interval ......................approx. 0.8 s

Operating conditions ...................0 to +50 ºC, <80 % RH

Storage conditions ......................-10 to +60 ºC, <80 % RH

Telescope length .........................32 – 115 cm

Cable length ...............................1.75 m

Display dimensions (W x H) .......41 x 60 mm

Dimensions (W x H x D) .............62 x 160 x 21 mm

Weight ........................................280 g (incl. telescopic hot-wire sensor + cable)

142 g (telescopic hot-wire sensor + cable)

b) USB power adapter

Input voltage...................... .........100 – 240 V/AC, 50/60 Hz, max. 0.13 A

Output voltage / current.......... ....5 V/DC, max. 1 A

c) Airow velocity

Unit Measurement range Resolution Accuracy

m/s 0.1 – 25 0.01 km/h 0.3 – 90.0 0.1 ft/min 20 – 4925 1 MPH 0.2 – 55.8 0.1 knots 0.2 – 48.5 0.1

±(5 % + 1 d) of the

displayed value

or ±(1 % + 1 d) of the

entire measuring range

m/s = meters per second km/h = kilometers per hour ft/min = feet per minute MPH = miles per hour

d) Temperature

Unit Measurement range Resolution Accuracy

ºC 0 to +50 ºF +32 to +122 ±1.8

0.1

±1

e) Volume ow

Unit Measurement range Resolution

CFM CMM

0 – 99999 0.001 – 100

Calculation of volume ow:

CFM = Airow velocity (ft/min) x airow cross sectional area (ft CMM = Airow velocity (m/s) x airow cross sectional area (m

)

) x 60

TABLE DES MATIERES

Page

1. Introduction...........................................................................................................40

2. Utilisation prévue ..................................................................................................41

3. Eléments de fonctionnement ................................................................................42

4. Elements d'afchage ............................................................................................43

5. Explication des symboles .....................................................................................44

6. Consignes de sécurité ..........................................................................................44

7. Contenu d’emballage ...........................................................................................47

8. Recharger l’accumulateur ....................................................................................47

9. Mise en service ....................................................................................................47

10. Parametrages / reglages ......................................................................................50

11. Logiciel .................................................................................................................52

12. Maintenance et nettoyage ....................................................................................53

13. Elimination des déchets .......................................................................................54

14. Caractéristiques techniques .................................................................................55

1. INTRODUCTION

Chère cliente, cher client,

En choisissant un produit Voltcraft

exceptionnelle, ce dont nous vous remercions vivement.

- Ce nom est en effet garant d’une qualité au dessus de la moyenne dans

Voltcraft les domaines de la mesure, de la recharge ainsi que des appareils de réseau, tous se

distinguant par leur compétence technique, leur abilité, leur longévité et une innovation

permanente.

, vous avez choisi un produit d’une qualité

Que vous soyez des électroniciens amateurs ambitionnés ou des utilisateurs professionnels, vous trouverez dans les produits de la famille Voltcraft

des appareils

vous mettant à disposition la solution optimale pour les tâches les plus exigeantes. Et notre particularité : Nous pouvons vous offrir la technique éprouvée et la qualité able des produits Voltcraft® à des prix imbattables du point de vue rapport qualité/prix. Ainsi, nous mettons à votre disposition des produits aptes à satisfaire vos exigences les plus

pointues.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil Voltcraft

2. UTILISATION PRÉVUE

Le produit est utilisé pour mesurer la température de l'air, la vitesse de l'air et le débit volume via un capteur télescopique externe à l chaud avec thermistance. Le produit

est adapté pour une utilisation dans les domaines du chauffage, de la climatisation

et des systèmes de ventilation. Les relevés des mesures sont afchés sur un écran LCD. Lorsque vous connectez le produit à un ordinateur, les valeurs mesurées sont représentées via le logiciel inclus sous la forme d’un graphique et sont exportés vers un document texte. L’alimentation en énergie/électrique est réalisée via un accu LiPo intégré et xe.

L’utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l’utilisation en plein air est interdite. Impérativement éviter tout contact avec l’humidité, par ex.

dans la salle de bains, etc.

Pour des raisons de sécurité et d’homologation (CE), toute transformation et/ou

modication du produit est interdite. Si vous utilisez le produit à d’autres ns que

celles décrites précédemment, cela risque d’endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie,

électrocution. Lisez attentivement le mode d’emploi et conservez le. Ne transmettez le

produit à des tiers qu’accompagné de son mode d’emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur.

Observez toutes les consignes de sécurité et renseignements contenus dans ce mode d’emploi.

3. ELÉMENTS DE FONCTIONNEMENT

12 11 10

9 8 7

1 Tête du capteur - sonde 2 Fourreau de protection 3 Zone de maintien 4 Capteur à l chaud télescopique 5 Mini connecteur USB 6 Touche marche/arrêt 7 Touche ENTER

8 Touche FLOW TEMP 9 Touche MAX MIN 10 Touche SET 11 Touche MEAN 12 Touche HOLD ZERO 13 Écran LCD 14 Raccord du capteur - sonde

4. ELEMENTS D'AFFICHAGE

Élément d'afchage Signication

Icône de la pile VEL Vitesse de l'air SETUP Menu de conguration HOLD Gel des valeurs mesurées mm/ss Temps en minutes et secondes

Fonction de coupure automatique active

m/s, ft/min, km/h, MPH, knots Unités de mesure de la vitesse FLOW Débit volume TEMP Température AREA Section transversale

, m2, ft

in ºC, ºF Unités de température CFM, CMM Unités de débit volume X10, X100 Multiplicateur Mean

Mean

REC MAX, REC MIN Valeur mesurée maxi/mini

Unités de surface

Valeur moyenne (période)

Valeur moyenne (nombre)

5. EXPLICATION DES SYMBOLES

Dans le présent mode d’emploi, un point d’exclamation placé dans un triangle

signale les remarques importantes à impérativement respecter.

Le symbole de l’éclair dans un triangle met en garde contre tout risque de décharge électrique ou toute atteinte à la sécurité électrique de l’appareil.

Le symbole « èche » est utilisé pour pointer certains conseils et remarques spéciques sur le fonctionnement. Cet appareil est conforme aux normes CE et répond aux directives

européennes requises.

6. CONSIGNES DE SÉCURITÉ

Lisez le mode d’emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d’emploi pour une utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée.

a) Personnes / Produit

• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet pour enfants très dangereux.

• Gardez le produit à l’abri de températures extrêmes, de la lumière du

soleil directe, de secousses intenses, d’humidité élevée, d’eau, de gaz inammables, de vapeurs et de solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et protégez-le d’une utilisation accidentelle. Une utilisation en toute sécurité n’est plus garantie si le produit :

- présente des traces de dommages visibles,

- le produit ne fonctionne plus comme il devrait,

- a été stocké pour une période prolongée dans des conditions

défavorables ou bien

- a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l’appareil peut être endommagé.

• Respecter également les informations concernant la sécurité et le mode d’emploi pour les autres appareils connectés à cet appareil.

• Assurez-vous que le câble ne soit pas endommagé par des pincements,

pliages et arêtes vives.

• N’allumez jamais l’appareil immédiatement quand il vient détire mis dune pièce froide dans une pièce chaude. Léau de condensation qui en résulte

pourrait, dans des conditions défavorables, détruire l’appareil. Avant de

connecter et d’utiliser le produit, attendez qu’il ait atteint la température ambiante. Selon les cas, cela peut prendre plusieurs heures.

• Dans les écoles, centres de formation, ateliers de loisirs et de réinsertion,

l’utilisation d’appareils électriques doit être surveillée par du personnel

formé.

• Dans les installations commerciales et industrielles, les normes de sécurité pour les installations et équipements électriques ainsi que les règlements

des associations professionnelles concernant la prévention des accidents doivent être respectés.

• La prise de courant sur laquelle l'appareil est branché doit être facilement accessible.

• Comme source de tension pour le bloc d‘alimentation, utilisez uniquement une prise de courant en parfait état de marche et qui soit raccordée au

réseau d‘alimentation public. Avant de brancher le bloc d‘alimentation, vériez si la tension indiquée sur le bloc d‘alimentation correspond à la tension délivrée par votre compagnie d‘électricité.

• Les blocs d’alimentation ne doivent jamais être branchés ou débranchés avec les mains mouillées.

• Ne tirez jamais sur le câble pour débrancher le bloc d‘alimentation de la prise de courant ; retirez-le en le saisissant au niveau de la zone de préhension prévue à cet effet.

• Placez les câbles de façon à éviter que des personnes ne trébuchent ou

ne restent accrochées à ceux-ci. Cela entraîne des risques de blessures.

• Pour des raisons de sécurité, retirez le bloc secteur de la prise de courant

par temps d‘orage.

b) Accumulateurs

• L’accumulateur est intégré au produit, il n’est pas remplaçable.

• N’endommagez jamais l’accumulateur. Un dommage sur le boîtier de

l’accumulateur peut provoquer un risque d’explosion et d’incendie ! Le boîtier de l’accumulateur LiPo n’est pas une ne couche de tôle comme avec les piles/accumulateurs conventionnels (de taille AA ou AAA par exemple) mais est constitué uniquement d’un lm en plastique.

• Ne court-circuitez jamais les contacts de l’accumulateur. Ne jetez pas

l’accumulateur ou le produit dans le feu. Cela provoque un risque

d’explosion et d’incendie !

• Rechargez régulièrement l’accumulateur même lorsque vous n’utilisez pas

le produit. Grâce à la technologie des accumulateurs, un déchargement

préalable de l’accumulateur n’est pas nécessaire.

• Ne chargez jamais l’accumulateur du produit sans surveillance.

• Lors du chargement, placez le produit sur une surface résistante à la

chaleur. Le réchauffement lors du chargement est normal.

c) Divers

• Adressez-vous à un technicien spécialisé si vous avez des doutes

concernant le mode de fonctionnement, la sécurité ou le raccordement de l‘appareil.

• Tout entretien, ajustement ou réparation ne doit être effectué que par un

spécialiste ou un atelier spécialisé.

En cas de doute quant au raccordement correct de l’appareil, de son utilisation ou

lorsque vous avez des questions pour lesquelles vous ne trouvez aucune réponse dans le présent mode d’emploi, contactez notre service de renseignements techniques ou un

autre spécialiste.

7. CONTENU D’EMBALLAGE

• Instrument de mesure

• Bloc d‘alimentation USB

• Capteur à l chaud télescopique

• Câble USB

• CD du logiciel

• Mallette

• Mode d'emploi

8. RECHARGER L’ACCUMULATEUR

1. Connectez la che Mini-USB du câble USB sur la prise Mini-USB (5) de l’instrument de mesure.

2. Branchez la che USB A du câble USB sur le connecteur USB d'une source d'alimentation USB (p. ex. ordinateur, adaptateur secteur USB, etc.)

3. L'icône de la pile clignote en haut à gauche de l'écran (13) et indique que l'accumulateur est en train de se recharger.

4. Lorsque l'icône de la pile reste allumé en permanence, le processus de recharge

est terminé. Débranchez le câble USB de l’instrument de mesure et de la source de

tension.

La charge dure environ 4 à 5 heures. Rechargez l'accumulateur dès que l’icône de la pile apparaît au cours d’un relevé

de mesure dans l’écran d'afchage.

9. MISE EN SERVICE

a) Fonction de base

1. Connectez la che du capteur à l chaud télescopique (4) à la connexion du capteur - sonde (14) de l’instrument de mesure. Une seule orientation est possible.

N’utilisez aucune force excessive. La èche sur la che doit indiquer la èche au-

dessus de l'écran (13).

2. Glissez le fourreau de protection métallique (2) sur la tête du capteur (1) vers le bas

pour découvrir le capteur à l chaud et la thermistance.

3. Dégagez le tube télescopique à la longueur désirée. Touchez ainsi la zone de

maintien noire (3) de la tige télescopique.

4. Appuyez sur la touche marche/arrêt (6) an d’allumer l’appareil. Pendant un court

laps de temps, tous les éléments de l’afchage s’allument. Ensuite, un compte

à rebours est réalisé durant huit secondes. Après que le compte à rebours soit terminé, l’instrument de mesure est prêt à l’emploi.

5. Maintenez la tête du capteur – sonde (1) dans la zone à mesurer. Les relevés de

mesure en temps réel sont afchés sur l'écran (13) :

- Sur la moitié supérieure de l'écran : vitesse de l'air (VEL)

- Sur la moitié inférieure de l'écran : débit volume (FLOW) ou température (TEMP)

Sur la tête du capteur, deux èches sont marquées à la hauteur du capteur à l chaud. Dirigez la tête du capteur pendant la mesure de telle sorte que les èches

pointent dans la direction de l’écoulement d'air.

6. Appuyez sur la touche FLOW TEMP (8) pour basculer vers la moitié inférieure de

l'écran entre l’afchage du débit volume et la température.

An que l’instrument de mesure calcule correctement le débit volumétrique, la section transversale de l'écoulement d'air doit être saisie. Reportez vous au chapitre « Paramétrages / réglages ».

Si l'un des multiplicateurs (X10 ou X100) apparaît en dessous de la valeur mesurée, multipliez la valeur mesurée par le coefcient du multiplicateur an

d’obtenir une lecture correcte.

7. Une fois que vous avez terminé le processus de mesure, faites glisser le fourreau de

protection (2) vers le haut au-dessus de la tête du capteur an de protéger le capteur à l chaud et la thermistance.

8. Éteignez l’instrument de mesure ; débranchez le capteur à l chaud télescopique (4)

de l'instrument de mesure et repliez la tige télescopique.

b) Fonction MAX/MIN

• Appuyez pendant le relevé des mesures plusieurs fois sur la touche MAX/MIN (9)

an de basculer entre l'afchage des valeurs mesurées maxi et mini du processus

de mesure. Au bas de l'écran (13) les indicateurs respectifs (REC MAX ou REC MIN) apparaissent.

• Maintenez enfoncée la touche MAX/MIN pendant env. une seconde pour revenir à

l'afchage des mesures en temps réel.

c) Fonction MEAN (valeur moyenne)

Vous pouvez déterminer la valeur moyenne en fonction du nombre de la valeur

mesurée ou la période de mesure.

Nombre de la valeur mesurée

1. Appuyez pendant le processus de mesure sur la touche MEAN (11). Au bas de l'écran (13) l'indicateur

2. Dans la moitié inférieure de l'écran, la valeur de mesure en temps réel apparaît. Appuyez plusieurs fois sur la touche FLOW TEMP (8) pour basculer entre l’afchage

de la température, de la vitesse de l'air et du débit volume.

3. Appuyez sur la touche ENTER (7) pour enregistrer la valeur mesurée. Le relevé de mesure récemment enregistré apparaît dans la moitié supérieure de l'écran. Répétez

ce processus jusqu'à ce que vous ayez enregistré le nombre souhaité de relevés.

4. Appuyez sur la touche MEAN. L'indicateur

transmise des valeurs mesurées déjà enregistrées apparaît dans la moitié inférieure

de l'écran.

5. Appuyez sur la touche MEAN pour revenir au mode normal de mesure.

Période de mesure

1. Appuyez pendant le processus de mesure sur la touche MEAN (11) pendant

environ une seconde. Au bas de l'écran (13) l'indicateur Mean

la moitié supérieure de l'écran, l’indicateur mm/ss apparaît ainsi que quatre lignes horizontales.

2. Dans la moitié inférieure de l'écran, la valeur de mesure en temps réel apparaît. Appuyez plusieurs fois sur la touche FLOW TEMP (8) pour basculer entre l’afchage

de la température, de la vitesse de l'air et du débit volume.

3. Appuyez sur la touche ENTER (7) pour commencer avec la transmission en fonction du temps de la valeur moyenne. Dans la moitié supérieure de l'afchage le temps écoulé est afché.

4. Si nécessaire, appuyez sur la touche ENTER pour interrompre/continuer le chronométrage du temps.

5. Appuyez sur la touche MEAN. L'indicateur Mean la période de mesure apparaît dans la moitié inférieure de l'écran.

6. Appuyez sur la touche MEAN pour revenir au mode normal de mesure.

Mean apparaît.

Mean clignote et la valeur moyenne

apparaît. Dans

clignote et la valeur moyenne de

d) Fonction HOLD (maintien)

• Appuyez pendant le processus de mesure sur la touche HOLD ZERO (12)

pour geler les relevés des mesures actuelles sur l'afchage (13). Dans la partie

supérieure de l’écran, l'indicateur HOLD apparaît.

• Appuyez à nouveau sur la touche HOLD ZERO pour revenir à l'afchage des

mesures en temps réel. L'indicateur HOLD s'éteint.

e) Fonction ZERO (position zéro)

Appuyez pendant le processus de mesure sur la touche HOLD ZERO (12) pendant

environ une seconde. La valeur mesurée de l'écoulement d'air est remise à zéro.

f) Rétroéclairage

Appuyez sur la touche SET (10) pour activer/désactiver le rétroéclairage.

Le rétroéclairage ne s'éteint pas automatiquement après un certain temps, mais

doit être désactivé manuellement.

10. PARAMETRAGES / REGLAGES

a) Généralités

1. Maintenez pendant le fonctionnement normal des prises de mesure la touche

SET (10) pendant environ une seconde an d’entrer dans le menu de conguration. Sur l’écran d'afchage (13), les indicateurs SETUP, unit et TEMP apparaissent.

2. Naviguez en utilisant les touches MEAN (11) et FLOW TEMP (8) dans le menu.

3. Appuyez sur la touche ENTER (7) pour sélectionner l'élément du menu souhaité.

4. Positionnez vous sur votre sélection avec les touches MEAN et FLOW TEMP et

validez avec la touche ENTER.

5. Maintenez enfoncée la touche SET pendant environ une seconde pour quitter le

menu de conguration.

Rubrique du menu Choix unit TEMP

(unité de température)

ºC (degré Celsius) ºF (degré Fahrenheit)

m/s (mètre par seconde)

unit VEL

(unité de la vitesse de l'air)

ft/min (pied par minute) km/h (kilomètre par heure) MPH (mile par heure) knots (nœuds)

unit FLOW

(unité de débit volume)

unit AREA

(unité de surface transversale - débit volume)

AREA

(surface transversale – écoulement d’air)

SLP

(coupure automatique)

CFM (pied cube par minute) CMM (mètre cube par minute)

(pouce carré)

(mètre carré)

(pied carré)

voir « b) Surface transversale – écoulement d’air »

ON (activé) OFF (désactivé)

Si la fonction de coupure automatique est activée, l’instrument de mesure s'éteint automatiquement après 20 minutes d'inactivité.

b) Surface transversale – écoulement d’air

1. Naviguez vers la rubrique du menu AREA et appuyez sur la touche ENTER (7). Les

quatre chiffres dans la moitié inférieure de l’écran (13) commencent à clignoter.

2. Appuyez plusieurs fois sur la touche MAX MIN (9) pour dénir le nombre de

décimales.

3. Validez la sélection avec la touche ENTER. Le dernier chiffre clignote.

4. Modiez la valeur à l'aide des touches MEAN (11) et FLOW TEMP (8).

5. Validez la sélection avec la touche MAX MIN. L’avant dernier chiffre clignote.

6. Réglez comme décrit ci-dessus, la valeur de la surface transversale de l’écoulement

d’air et valider la sélection avec la touche ENTER.

La valeur reste sauvegardée même après l’arrêt.

11. LOGICIEL

a) Installation

1. Insérez le CD dans le lecteur approprié de l'ordinateur.

2. Si le programme d'installation ne s'ouvre pas automatiquement, ouvrez le chier

INSTALLER.exe sur le CD inclus.

3. Suivez les instructions afchées sur l'écran.

Cliquez sur l'icône Software, pour installer le logiciel.

Renseignez-vous sur la version de votre système d'exploitation (32 ou 64 bits).

Cliquez en conséquence sur le pilote Driver 32 ou Driver 64 pour installer le pilote USB.

b) Connexion du instrument de mesure sur le PC

1. Connectez la che Mini-USB du câble USB sur la prise Mini-USB (5) de l’instrument de mesure.

2. Branchez la che USB A du câble USB dans un port USB disponible de l'ordinateur.

3. Appuyez sur la touche marche/arrêt (6) an d’allumer l’appareil.

4. Ouvrez le logiciel.

5. Vous trouverez de plus amples informations sur les fonctionnalités du logiciel dans le manuel du logiciel dans le menu Aide.

12. MAINTENANCE ET NETTOYAGE

N'utilisez en aucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de l'appareil.

• Avant de commencer le nettoyage, débranchez le câble USB du produit et faites glisser le fourreau de protection métallique (2) sur la tête du capteur (1).

• Ne plongez pas le produit dans de l'eau.

• Vous n'avez pas besoin d’ouvrir ou de démontez l'appareil car celui-ci ne comprend pas des éléments qui sont sujet à une maintenance.

• Pour le nettoyage, un simple chiffon sec, doux et propre suft. N'appuyez pas trop

fort sur le boîtier pour éviter de le rayer.

• La poussière peut être facilement enlevée à l'aide d'un pinceau propre et souple à poils longs et d'un aspirateur.

13. ELIMINATION DES DÉCHETS

a) Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères.

En n de vie, éliminez l’appareil conformément aux dispositions légales en vigueur.

La pile incorporée doit être mise au rebut par un spécialiste.

b) Piles / Accumulateurs

Le consommateur nal est légalement tenu (ordonnance relative à l´élimination des

piles usagées) de rapporter toutes les piles et batteries usagées, il est interdit de les jeter dans les ordures ménagères.

Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l’interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation

se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle

illustré à gauche).

Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles/accumulateurs.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de

l’environnement.

14. CARACTÉRISTIQUES TECHNIQUES

a) Généralités

Accumulateur interne .......................... LiPo / 3,7 V / 1000 mAh

Consommation de courant ................. env. 60 – 120 mA (service)

Intervalle de mesure ........................... env. 0,8 s

Conditions de service ......................... 0 à +50 ºC, <80 % hum. rel.

Conditions de stockage ...................... -10 à + 60 ºC, <80 % hum. rel.

Longueur télescopique ....................... 32 – 115 cm

Longueur du câble .............................. 1,75 m

Dimensions de l’écran (L x H)............. 41 x 60 mm

Dimensions (L x H x P) ....................... 62 x 160 x 21 mm

Poids ................................................... 280 g (y compris capteur + câble)

142 g (capteur + câble)

b) Bloc d‘alimentation USB

Tension d’entré ................................... 100 – 240 V/AC, 50/60 Hz, max. 0.13 A

Tension / courant de sortie ................. 5 V/CC, max. 1 A

c) Vitesse de l'air

Unité Gamme de mesure Résolution Précision

m/s 0,1 – 25 0,01 km/h 0,3 – 90,0 0,1 ft/min 20 – 4925 1 MPH 0,2 – 55,8 0,1 knots 0,2 – 48,5 0,1

±(5 % + 1 d) de la

valeur de la lecture

ou ±(1 % + 1 d) de la

plage de mesure totale

m/s = mètre par seconde km/h = kilomètre par heure ft/min = pied par minute MPH = mile par heure knots = nœuds

d) Température

Unité Gamme de mesure Résolution Précision

ºC 0 à +50 ºF +32 à +122 ±1,8

0,1

±1

e) Débit volume

Unité Gamme de mesure Résolution

CFM CMM

0 – 99999 0,001 – 100

Calcul du débit volume :

CFM = vitesse de l’air (ft/min) x surface transversale de l’écoulement d'air (ft CMM = vitesse de l’air (m/s) x surface transversale de l’écoulement d’air (m

)

) x 60

INHOUDSOPGAVE

Pagina

1. Inleiding ................................................................................................................58

2. Bedoeld gebruik ...................................................................................................59

3. Bedieningselementen ...........................................................................................60

4. Beeldschermelementen ........................................................................................61

5. Uitleg van symbolen .............................................................................................62

6. Veiligheidsinstructies ............................................................................................62

7. Leveringsomvang .................................................................................................65

8. Accu opladen........................................................................................................65

9. Ingebruikname......................................................................................................65

10. Instellingen ...........................................................................................................68

11. Software ...............................................................................................................70

12. Onderhoud en reiniging ........................................................................................71

13. Verwijdering ..........................................................................................................72

14. Technische gegevens ...........................................................................................73

1. INLEIDING

Geachte klant,

Wij danken u hartelijk voor het aanschaffen van een Voltcraft

een uitstekend apparaat in huis gehaald.

- deze naam staat op het gebied van meettechniek, laadtechniek en

Voltcraft

voedingsspanning voor onovertroffen kwaliteitsproducten die worden gekenmerkt door gespecialiseerde vakkundigheid, buitengewone prestaties en permanente innovaties.

-product. Hiermee heeft u

Voor ambitieuze elektronica-hobbyisten tot en met professionele gebruikers ligt voor

de meest ingewikkelde taken met een product uit het Voltcraft

-assortiment altijd

de perfecte oplossing binnen handbereik. Bovendien bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van onze Voltcraft®-producten tegen een nagenoeg niet te evenaren verhouding van prijs en prestaties. Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Voltcraft

-product!

2. BEDOELD GEBRUIK

Het product dient voor het meten van de luchttemperatuur alsmede de stroomsnelheid en volumestroom van lucht met behulp van een externe, met een kabel verbonden telescoop-hittedraadsensor met thermistor. Het product is geschikt voor toepassingen op verwarmings-, klimaatbeheersings- en ventilatiegebied. De meetgegevens worden op een LCD-scherm getoond. Bij aansluiting van het product op een computer kunnen de meetwaarden met behulp van beschikbare software als graek getoond en naar een tekstdocument geëxporteerd worden. Stroom wordt geleverd door een vast ingebouwde

LiPo-accu.

Het product mag uitsluitend in gesloten ruimten worden gebruikt, dus niet in de open

lucht. Contact met vocht, bijv. in de badkamer, moet absoluut worden vermeden.

In verband met veiligheid en normering (CE) zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok enzovoort. Lees de gebruiksaanwijzing volledig

door en gooi hem niet weg. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld.

Het product voldoet aan de nationale en Europese wettelijke voorschriften.

Volg alle veiligheidsinstructies en informatie in deze handleiding op.

3. BEDIENINGSELEMENTEN

12 11 10

9 8 7

1 Sensorkop 2 Veiligheidshuls 3 Greep 4 Telescoop-hittedraadsensor 5 Mini-USB-bus 6 Toets aan/uit 7 Toets ENTER

8 Toets FLOW TEMP 9 Toets MAX MIN 10 Toets SET 11 Toets MEAN 12 Toets HOLD ZERO 13 LCD-scherm 14 Sensoraansluiting

4. BEELDSCHERMELEMENTEN

Beeldschermelement Betekenis

Batterijsymbool VEL Luchtsnelheid SETUP Instellingenmenu HOLD Meetwaarden vastleggen mm/ss Tijd in minuten en seconden

Automatische uitschakelfunctie actief m/s, ft/min, km/h, MPH, knots Snelheidseenheden FLOW Volumestroom TEMP Temperatuur AREA Oppervlakte doorsnede

, m2, ft

in ºC, ºF Temperatuureenheden CFM, CMM Volumestroomeenheden X10, X100 Multiplicator Mean

Mean

REC MAX, REC MIN Maximale/minimale meetwaarde

Oppervlakte-eenheden

Gemiddelde waarde (tijdsinterval)

Gemiddelde waarde (aantal)

5. UITLEG VAN SYMBOLEN

Een uitroepteken in een driehoek wijst op belangrijke instructies in deze

gebruiksaanwijzing die absoluut opgevolgd dienen te worden.

Een bliksemschicht in een driehoek waarschuwt voor een elektrische schok of een veiligheidsbeperking van elektrische onderdelen in het apparaat.

Een pijlsymbool geeft aan dat er bijzondere tips en aanwijzingen over de bediening van het apparaat gegeven worden.

Dit apparaat voldoet aan de CE-normen en de vereiste Europese richtlijnen.

6. VEILIGHEIDSINSTRUCTIES

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen de garantie.

a) Personen / Product

• Het apparaat is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk

materiaal worden voor spelende kinderen.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke

schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en

oplosmiddelen.

• Zet het product niet onder mechanische druk.

• Als het niet langer mogelijk is het product veilig te bedienen, stel het dan

buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken.

Veilige bediening kan niet langer worden gegarandeerd wanneer het product:

- zichtbaar is beschadigd,

- niet langer op juiste wijze werkt,

- tijdens lange periode is opgeslagen onder slechte omstandigheden, of

- onderhevig is geweest aan ernstige vervoergerelateerde druk.

• Behandel het product met zorg. Schokken, botsingen of zelfs een val van een beperkte hoogte kan het product beschadigen.

• Neem alstublieft ook de veiligheids- en gebruiksaanwijzingen van alle

andere apparaten in acht die met het product zijn verbonden.

• Zorg dat de kabels nooit worden geplooid, gebogen of door scherpe randen schade oplopen.

• Gebruik het product nooit meteen nadat het vanuit een koude naar een

warme ruimte werd overgebracht. De condens die hierbij wordt gevormd, kan in bepaalde gevallen het product onherstelbaar beschadigen. Laat het apparaat eerst op kamertemperatuur komen voordat het aangesloten en

gebruikt wordt. Dit kan soms een aantal uur duren.

• In scholen, onderwijsinstellingen, hobby- en zelfhulpinstellingen moet op

het gebruik van elektrische apparatuur door daarvoor opgeleid personeel

toezicht worden gehouden.

• Let erop dat in commerciële instellingen de

ongevallenpreventievoorschriften van de organisatie van commerciële bedrijfsverenigingen voor elektrische installaties en apparaten nageleefd

worden.

• Het stopcontact waarop de apparat wordt aangesloten, moet gemakkelijk toegankelijk zijn.

• Gebruik voor de spanningsbron uitsluitend de meegeleverde

netvoedingadapter.

• Gebruik als spanningsbron voor de netvoedingadapter uitsluitend een goedgekeurde contactdoos van het openbare elektriciteitsnet. Controleer voor het insteken van de netvoedingadapter, of de op de netvoedingadapter aangegeven spanning overeenkomt met de spanning van uw stroomleverancier.

• Netvoedingadapters nooit met natte handen in de contactdoos steken of eruit trekken.

• Trek de netvoedingadapter nooit aan het netsnoer uit de contactdoos, trek

deze altijd aan de daarvoor bestemde greepvlakken uit de contactdoos.

• Plaats kabels altijd zo, dat niemand erover kan struikelen of erin verstrikt

kan raken. Er bestaat risico op verwonding.

• Trek om veiligheidsredenen bij onweer altijd de netvoedingadapter uit de

contactdoos.

b) Accu’s

• De oplaadbare batterij is ingebouwd in de product en kan niet worden

vervangen.

• Beschadig nooit de oplaadbare batterij. Het omhulsel van de oplaadbare

batterij beschadigen kan explosiegevaar of brand veroorzaken! Anders dan conventionele batterijen/oplaadbare batterijen (bijv. AA of AAA), bestaat het omhulsel van de LiPo oplaadbare batterij niet uit een dunne metalen laag maar slechts uit een gevoelige dunne plastic laag.

• U mag de contactpunten van de oplaadbare batterij nooit kortsluiten. Gooi

nooit de batterij of de product in het vuur. Er bestaat gevaar op brand of

explosie!

• Laad de oplaadbare batterij regelmatig op, zelfs wanneer u de product niet

gebruikt. Vanwege de technologie van de oplaadbare batterij, hoeft u de

oplaadbare batterij niet eerst te ontladen.

• Laad de oplaadbare batterij van de product nooit zonder toezicht op.

• Plaats de product tijdens het opladen op een oppervlak dat niet

hittegevoelig is. Het is normaal dat een zekere hoeveelheid hitte vrijkomt

tijdens het opladen.

c) Diversen

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de

veiligheid of het aansluiten van het apparaat.

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden

door een expert of in een daartoe bevoegde winkel.

Indien u vragen heeft over de correcte aansluiting of het gebruik of als er problemen zijn waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact

op met onze technische helpdesk of met een andere elektromonteur.

7. LEVERINGSOMVANG

• Meetapparaat

• USB-Netvoeding

• Telescoop-hittedraadsensor

• USB-kabel

• Software-CD

• Koffer

• Gebruiksaanwijzing

8. ACCU OPLADEN

1. Verbind de Mini-USB-stekker van de USB-kabel met de Mini-USB-bus (5) van het meetapparaat.

2. Verbind de USB-A-stekker van de USB-kabel met de USB-poort van een USB-

stroombron (bijv. een computer, USB-netvoedingadapter, etc.).

3. Het batterijsymbool knippert links op het beeldscherm (13) wat aangeeft dat de accu opgeladen wordt.

4. Als het batterijsymbool blijft oplichten, is de accu volledig opgeladen. Ontkoppel de

USB-kabel dan van het meetapparaat en van de stroombron.

Het opladen duurt ong. 4 – 5 uur. Laad de accu weer op zodra tijdens het meten het batterijsymbool op het

beeldscherm verschijnt.

9. INGEBRUIKNAME

a) Basisfunctie

1. Verbind de stekker van de telescoop-hittedraadsensor (4) met de sensoraansluiting (14) van het meetapparaat. Dat kan op slechts een manier. Gebruik daarbij niet teveel kracht. De pijl op de stekker moet naar de pijl boven het

beeldscherm (13) wijzen.

2. Schuif de metalen beschermhuls (2) van de sensorkop (1) naar beneden om de hittedraadsensor en de thermistor bloot te leggen.

3. Trek de telescopische stang zo ver als nodig is uit. Pak daarvoor de telescoopstang

aan de zwarte greep (3) vast.

4. Druk op toets aan/uit (6) om het product aan te zetten. Alle symbolen op het

beeldscherm lichten dan kort even op. Daarna start een countdown van acht seconden. Na aoop van die countdown is het meetapparaat klaar voor gebruik.

5. Houd de sensorkop (1) in het gebied waar de meting moet worden uitgevoerd. De

meetwaarden verschijn in reële tijd op het beeldscherm (13):

- Bovenste helft beeldscherm: luchtsnelheid (VEL)

- Onderste helft beeldscherm: volumestroom (FLOW) of temperatuur (TEMP)

Op de sensorkop zijn ter hoogte van de hittedraadsensor twee pijlen aangebracht. Richt voor de meting de sensorkop zo dat de pijlen in de richting van de

luchtstroom wijzen.

6. Druk op de toets FLOW TEMP (8) om in de onderste helft van het beeldscherm te

wisselen tussen het aangeven van de volumestroom en de temperatuur.

Teneinde het meetapparaat in staat te stellen de volumestroom correct te berekenen, moet de oppervlakte van de doorsnede van de luchtstroom ingevoerd worden. Raadpleeg daarvoor het hoofdstuk "Instellingen".

Indien één van de multiplicatoren (X10 of X100) onder de meetwaarde verschijnt, moet u de gemeten waarde met die factor vermenigvuldigen om de correcte meetwaarde te verkrijgen.

7. Nadat de meting verricht is, schuift u de metalen beschermhuls (2) om de sensorkop

naar boven om de hittedraadsensor en de thermistor te beschermen.

8. Schakel het meetapparaat uit, ontkoppel de telescoop-hittedraadsensor (4) van het

meetapparaat en schuif de telescoopstang weer in .

b) MAX/MIN-functie

• Druk tijdens het meten herhaaldelijk op de toets MAX/MIN (9) om te wisselen

tussen het tonen van de maximale en minimale meetwaarden van de meting. Aan de onderste rand van het beeldscherm (13) verschijnt de desbetreffende indicator

(REC MAX of REC MIN).

• Houd de toets MAX/MIN ongeveer één seconde lang ingedrukt om weer naar het

tonen van de meetwaarden in reële tijd terug te keren.

c) MEAN-functie (gemiddelde waarde)

U kunt de gemiddelde waarde als functie van het aantal metingen of de meetinterval

berekenen.

Aantal gemeten waarden

1. Druk tijdens het meten op de toets MEAN (11). Aan de onderste rand van het

beeldscherm (13) verschijnt de indicator

2. Op de onderste helft van het beeldscherm verschijnt de meetwaarde in reële tijd. Druk herhaaldelijk op de toets FLOW TEMP (8) om in de onderste helft van

het beeldscherm te wisselen tussen het aangeven van de luchtsnelheid en de volumestroom.

3. Druk op de toets ENTER (7) om de gemeten waarde vast te leggen. De zojuist geregistreerde meetwaarde verschijnt op de bovenste helft van het beeldscherm. Herhaal dit tot het gewenste aantal meetwaarden is vastgelegd.

4. Druk op de toets MEAN. De indicator

van het beeldscherm verschijnt het gemiddelde van de eerder vastgelegde

meetwaarden.

5. Druk op toets MEAN om weer naar de normale meetmodus terug te keren.

Meetinterval

1. Houd tijdens het meten de toets MEAN (11) ongeveer één seconde lang ingedrukt. Aan de onderste rand van het beeldscherm (13) verschijnt de indicator Mean Op de bovenste helft van het beeldscherm verschijnt de indicator mm/ss en vier

horizontale strepen.

2. Op de onderste helft van het beeldscherm verschijnt de meetwaarde in reële tijd. Druk een aantal maal op de toets FLOW TEMP (8) om in de onderste helft van het

beeldscherm te kiezen tussen het aangeven van de temperatuur, de luchtsnelheid en de volumestroom.

3. Druk op toets ENTER (7) om met de tijdafhankelijke berekening van de gemiddelde waarde te beginnen. Op de bovenste helft van het beeldscherm verschijnt de tijd die verlopen is.

4. Druk indien nodig op toets ENTER om de tijdmeting te onderbreken/te continueren.

5. Druk op toets MEAN. De indicator Mean

beeldscherm verschijnt de gemiddelde waarde van het meetinterval.

6. Druk op toets MEAN om weer naar de normale meetmodus terug te keren.

Mean.

Mean knippert en in de onderste helft

knippert en in de onderste helft van het

d) HOLD-functie

• Druk tijdens de meting op toets HOLD ZERO (12) om de meetwaarde van dat

moment op het beeldscherm (13) vast te leggen. Op de bovenste helft van het beeldscherm verschijnt de indicator HOLD.

• Druk opnieuw op toets HOLD ZERO om weer terug te keren naar de weergave van

de meetwaarden in reële tijd. De indicator HOLD verdwijnt van het beeldscherm.

e) ZERO-functie (nulinstelling)

Houd tijdens het meten de toets HOLD ZERO (12) ongeveer één seconde lang ingedrukt. De meetwaarde van de luchtstroom wordt weer op nul teruggezet.

f) Achtergrondverlichting

Druk op toets SET (10) om de achtergrondverlichting van het beeldscherm aan/uit te zetten.

De achtergrondverlichting dooft niet automatisch na aoop van een bepaalde tijd

maar moet handmatig uitgezet worden.

10. INSTELLINGEN

a) Algemeen

1. Houd tijdens het normale meten de toets SET (10) voor ongeveer één seconde

ingedrukt om het instellingenmenu te laten verschijnen. Op het beeldscherm (13) verschijnen de indicatoren SETUP, unit en TEMP.

2. Navigeer met de toetsen MEAN (11) en FLOW TEMP (8) door het menu.

3. Druk op toets ENTER (7) om het gewenste menuonderdeel te kiezen.

4. Raak uw keuze met de toetsen MEAN en FLOW TEMP aan en bevestig met de

toets ENTER.

5. Houd de toets SET ongeveer één seconde lang ingedrukt om het instellingenmenu

te verlaten.

Menu-onderdeel Keuzemogelijkheden unit TEMP

(Temperatuureenheid)

ºC (graden Celsius) ºF (graden Fahrenheit)

m/s (meter per seconde)

unit VEL

(Luchtsnelheidseenheid)

ft/min (voet per minuut)

km/h (kilometer per uur) MPH (mijl per uur) knots (knopen)

unit FLOW

(Volumestroomeenheid)

unit AREA

(Oppervlakte-eenheid

luchtstroomdoorsnede)

AREA

(Oppervlakte luchtstroomdoorsnede)

SLP

(Automatische uitschakeling)

CFM (kubieke voet per minuut)

CMM (kubieke meter per minuut)

(vierkante inch)

(vierkante meter)

(vierkante voet)

Zie "b) Oppervlak luchtstroomdoorsnede"

ON (geactiveerd) OFF (gedeactiveerd)

Als de automatische uitschakelfunctie aan staat, schakelt het meetapparaat zich

na 20 minuten inactiviteit automatisch uit.

b) Oppervlak luchtstroomdoorsnede

1. Navigeer naar het menuonderdeel AREA en druk op toets ENTER (7). De vier cijfers

op de onderste helft van het beeldscherm (13) gaan knipperen.

2. Druk een aantal keer op toets MAX MIN (9) om het aantal decimalen vast te leggen.

3. Bevestig uw keuze met de toets ENTER. Het laatste cijfer knippert.

4. Verander de waarde met de toetsen MEAN (11) en FLOW TEMP (8).

5. Bevestig uw keuze met de toets MAX MIN. Het voorlaatste cijfer knippert.

6. Stel zoals boven beschreven de waarde van het oppervlak van de

luchtstroomdoorsnede in en bevestig uw keuze met de toets ENTER.

Deze waarde blijft ook na het uitzetten in het geheugen opgeslagen.

11. SOFTWARE

a) Installatie

1. Leg de meegeleverde CD in het daarvoor bestemde loopwerk van uw computer.

2. Als het installatieprogramma zich niet automatisch opent, open dan de op de CD

aanwezige bestand INSTALLER.exe

3. Volg de aanwijzingen op het beeldscherm op.

Klik op de knop Software om de software te installeren.

Ga na of uw besturingssysteem een 32 of 64 bit-versie is. Klik dan of op

Driver 32 of op Driver 64 om de USB-driver te installeren.

b) Meetapparaat op uw PC aansluiten

1. Verbind de Mini-USB-stekker van de USB-kabel met de Mini-USB-bus (5) van het meetapparaat.

2. Verbind de USB-A-stekker van de USB-kabel met een vrije USB-poort van de computer.

3. Druk op toets aan/uit (6) om het product aan te zetten.

4. Open de software.

5. Verdere informatie over de functies van de software vindt u in de handleiding in het

Helpmenu van de software.

12. ONDERHOUD EN REINIGING

Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere chemische oplossingen omdat dit schade toe kan brengen aan de behuizing en zelfs afbreuk kan doen aan de werking van het product.

• Koppel de USB-kabel voor te beginnen met schoonmaken los van het product en schuif de metalen beschermhul (2) over de sensorkop (1).

• Dompel het product niet onder in water.

• Het binnenste van het product bevat geen onderdelen die door u gerepareerd

kunnen worden; maak het product dus nooit open/haal het nooit uit elkaar.

• Schoonmaken met een droog, zacht en schoon doekje is voldoende. Druk niet te hard op de behuizing omdat hierdoor krassen kunnen ontstaan.

• Stof kan gemakkelijk verwijderd worden met behulp van een langharig, zacht en schoon kwastje en een stofzuiger.

13. VERWIJDERING

a) Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Als het product niet meer werkt, moet u het volgens de geldende wettelijke

bepalingen voor afvalverwerking inleveren. Laat de ingebouwde accu verwijderen door een vakman als deze wordt

afgedankt.

b) Batterijen / Accu’s

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu’s in te leveren; verwijdering via het huisvuil is niet toegestaan.

Batterijen/accu´s die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd =

cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu’s,

bijv. onder de links afgebeelde vuilnisbaksymbool). U kunt verbruikte batterijen/accu’s gratis bij de verzamelpunten van uw

gemeente, onze lialen of overal waar batterijen/accu’s worden verkocht, afgeven.

Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het

milieu.

14. TECHNISCHE GEGEVENS

a) Algemeen

Interne accu ......................................... LiPo / 3,7 V / 1000 mAh

Stroomverbruik .................................... ca. 60 – 120 mA (bij gebruik)

Meetinterval ......................................... ca. 0,8 s

Bedrijfscondities .................................. 0 tot +50 ºC, <80 % RV

Opslagcondities ................................... -10 tot +60 ºC, <80 % RV

Lengte telescoop ................................. 32 - 115 cm

Lengte kabel ........................................ 1,75 m

Afmetingen beeldscherm (B x H) ......... 41 x 60 mm

Afmetingen (B x H x D) ........................ 62 x 160 x 21 mm

Gewicht ................................................ 280 g (incl. telescoop-hittedraadsensor + kabel)

142 g (telescoop-hittedraadsensor + kabel)

b) USB-Netvoeding

Ingangsspanning ................................. 100 – 240 V/AC, 50/60 Hz, max. 0,13 A

Uitgangsspanning/-stroom ................... 5 V/DC, max. 1 A

c) Luchtsnelheid

Eenheid Meetbereik Resolutie Nauwkeurigheid

m/s 0,1 – 25 0,01 km/h 0,3 – 90,0 0,1 ft/min 20 – 4925 1 MPH 0,2 – 55,8 0,1 knots 0,2 – 48,5 0,1

±(5 % + 1 d) van de aangegeven waarde

±(1 % + 1 d) van het

totale meetbereik

m/s = meter per seconde km/h = kilometer per uur

ft/min = voet per minuut

MPH = mijl per uur knots = knopen

d) Temperatuur

Eenheid Meetbereik Resolutie Nauwkeurigheid

ºC 0 tot +50 ºF +32 tot +122 ±1,8

0,1

±1

e) Volumestroom

Eenheid Meetbereik Resolutie

CFM CMM

0 – 99999 0,001 – 100

Berekening van de volumestroom:

CFM = Luchtsnelheid (ft/min) x Oppervlakte luchtstroomdoorsnede (ft CMM = Luchtsnelheid (m/s) x Oppervlakte luchtstroomdoorsnede (m

)

) x 60

Impressum

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Legal notice

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the

technical status at the time of printing.

Information légales

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits.

Cette publication correspond au niveau technique du moment de la mise sous presse.

Colofon

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.

V2_0814_02-HK

VOLTCRAFT PL-135HAN User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
