VOLTCRAFT MS-440 User guide [ml]

BEDIENUNGSANLEITUNG
VERSION 06/12
MAGNETFELD-TESTER MS-440
BEST.-NR.: 12 34 57
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Magnetfeld-Tester dient zum Prüfen von magnetischen Gleich- und Wechselfeldern. Der
Tester ist ideal geeignet um stromdurchossene Spulen wie z.B. in Relais, in Magnet-Ventilen etc. auf Funktion zu Prüfen. Der Tester arbeitet berührungsfrei, so dass die Gehäuse meist nicht geöffnet werden müssen. Wird ein Magnetfeld erkannt, beginnt die Prüfspitze zu leuchten und ein Signalton erklingt. Ein Test-Dauermagnet zur Funktionsprüfung liegt bei.
Zusätzlich ist im Tester eine LED-Lampe eingebaut. Der Magnetfeld-Tester wird mit zwei Micro-Batterien betrieben. Eine andere Spannungsquelle
darf nicht verwendet werden. Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/
oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Bewahren Sie Batterien / Akkus außerhalb der Reichweite von Kindern auf. Lassen • Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
Alle Batterien / Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen • von alten und neuen Batterien / Akkus im Gerät kann zum Auslaufen der Batterien / Akkus und zur Beschädigung des Geräts führen.
Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz und • werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien aufzuladen. Es besteht Explosionsgefahr.
Sonstigesc)
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die • Sicherheit oder den Anschluss des Produktes haben.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von • einem Fachmann bzw. einer Fachwerkstatt durchführen.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.

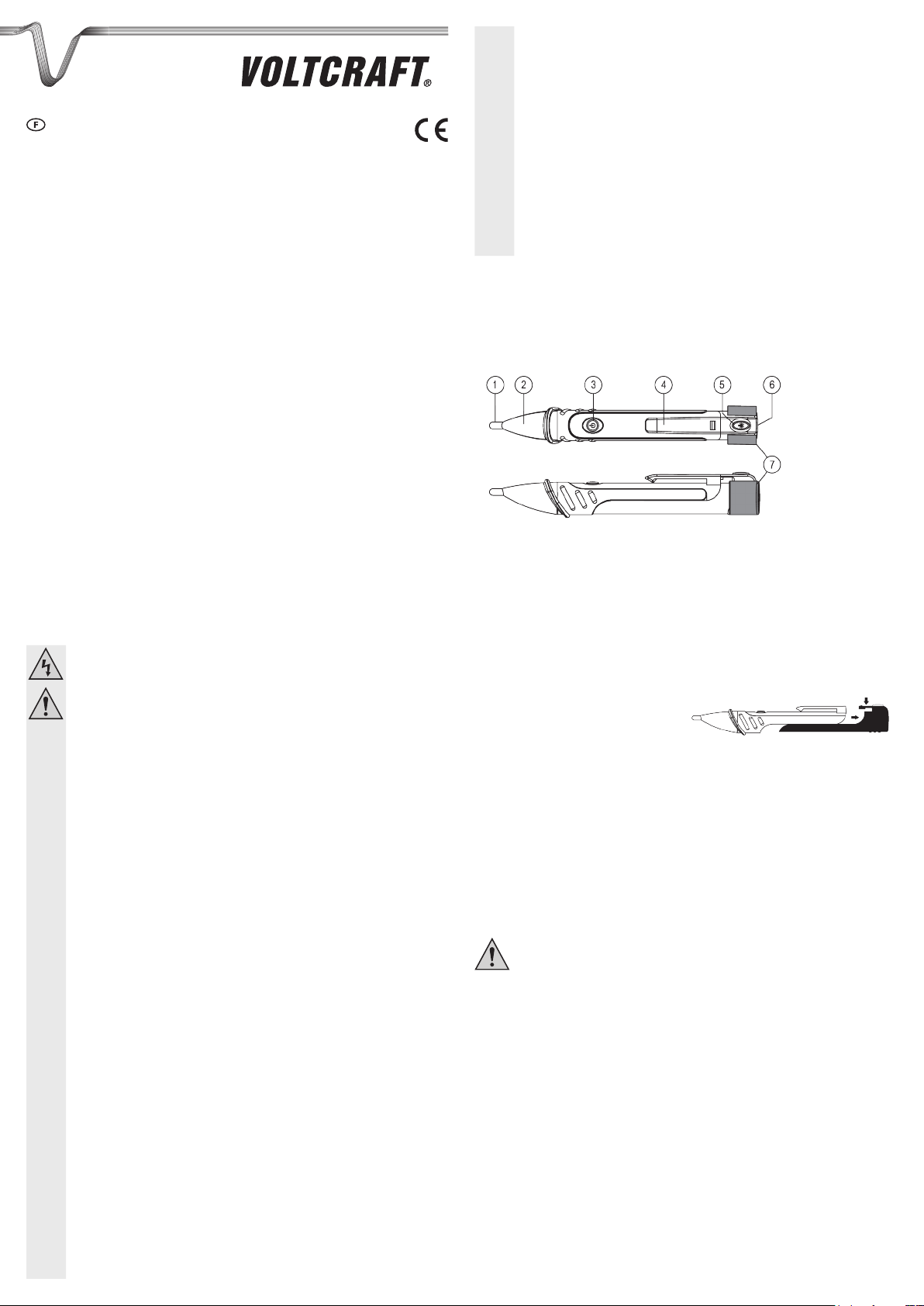

BEDIENELEMENTE
LIEFERUMFANG
Magnetfeld-Tester• Test-Dauermagnet•
2 Micro-Batterien (AAA), Alkaline• Bedienungsanleitung•
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/ Garantie.
Personen / Produkta)
Das Gerät enthält magnetische Teile. Halten Sie diese Teile von Personen mit • empndlichen Implantaten (z.B. Herzschrittmacher etc.) fern.
Das Gehäuse des Magnetfeld-Testers darf bis auf das Öffnen des Batteriefachdeckels • nicht zerlegt werden.
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder •
zu einem gefährlichen Spielzeug werden. Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, •
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer •
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
sichtbare Schäden aufweist, ­nicht mehr ordnungsgemäß funktioniert, ­über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen -
gelagert wurde oder erheblichen Transportbelastungen ausgesetzt wurde. -
Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall • aus bereits geringer Höhe wird es beschädigt.
Batterien / Akkusb)
Achten Sie beim Einlegen der Batterien / Akkus auf die richtige Polung.• Entfernen Sie die Batterien / Akkus, wenn Sie das Gerät längere Zeit nicht •
verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien / Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien / Akkus sollten Sie daher Schutzhandschuhe tragen.
Prüfspitze1.
Prüfanzeige2.
Messtaste3.
Befestigungsclip4.
Schalter für LED-Lampe5. LED-Lampe und integriertes Batteriefach6. Test-Dauermagnet zur Funktionsprüfung7.
EINLEGEN/WECHSELN DER BATTERIEN
Zum Einsetzen/Wechseln gehen Sie wie folgt vor:
Drücken Sie den Steg zwischen 1. Befestigungsclip (4) und Schalter für LED­Lampe (5) vorsichtig nach unten und ziehen das Batteriefach (6) nach hinten vom Tester.
Legen Sie zwei Micro-Batterien (AAA) in 2. das Batteriefach ein. Beachten Sie die Polaritätsangabe im Batteriefach. Verwenden Sie möglichst Alkaline-Batterien, da diese eine längere Betriebszeit garantieren.
Schließen Sie das Batteriefach 3. wieder sorgfältig.
INBETRIEBNAHME
Überprüfen Sie vor jeder Messung den Magnetfeld-Tester mit dem beiliegenden Test-Magneten auf Funktion.
Funktionstesta)
Kontrollieren Sie vor jeder Prüfung die korrekte Funktion des Magnetfeld-Testers. Dazu steht ein Test-Dauermagnet zur Verfügung.
Schieben Sie den Magneten (7) nach hinten vom Gerät.1. Drücken Sie die Messtaste (3) und halten Sie diese für die Dauer der Prüfung gedrückt.2. Führen Sie den Magneten von vorne an die Prüfspitze heran.3. Die Prüfanzeige (2) leuchtet und ein Signalton ertönt, wenn ein Magnetfeld erkannt 4.
wurde. Ist dies nicht der Fall, so kontrollieren Sie bitte die Batterien und führen ggf. einen Batteriewechsel durch.
Nach dem Loslassen der Messtaste ist der Tester ausgeschaltet. Befestigen Sie den 5. Magneten wieder am Tester.
Testbetriebb)
Drücken Sie die Messtaste (3) und halten Sie diese für die Dauer der Prüfung gedrückt.
Führen Sie die Prüfspitze an das zu prüfende Objekt.1. Die Prüfanzeige (2) leuchtet und ein Signalton ertönt, wenn ein Magnetfeld erkannt wurde. 2.
Blinkt die Anzeige kurz auf, kann dies durch benachbarte Bauteile verursacht worden sein. Nach dem Loslassen der Messtaste ist der Tester ausgeschaltet.3.
LED-Taschenlampec)
Drücken Sie den Schalter (5). Die LED-Lampe (6) im hinteren Teil des Testers leuchtet.
REINIGUNG
Bis auf den Batteriewechsel und eine gelegentliche Reinigung ist der Tester wartungsfrei. Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.
Überprüfen Sie regelmäßig die technische Sicherheit des Testers. Es ist anzunehmen, dass ein korrekter Betrieb nicht mehr möglich ist, wenn:
das Gerät sichtbare Beschädigungen aufweist ­nach längerer Lagerung unter ungünstigen Verhältnissen ­nach schweren Transportbeanspruchungen ­wenn die oben beschriebene Testfunktion nicht mehr korrekt abläuft. -
Versuchen Sie nicht, abgesehen vom Batteriefach, das Gehäuse, zu öffnen.
ENTSORGUNG
Produkta)
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt
vom Produkt.
Batterien / Akkusb)
Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.
TECHNISCHE DATEN
Betriebsspannung .................................................. 2 Micro-Batterien (AAA), Alkaline
Stromaufnahme ..................................................... ca. 32 mA
Magnetfelder .......................................................... AC, DC (auch Dauermagnete)
Detektierbare Induktivitäten (H = Henry) ............... 63 H, 98 H, 401 H, 810 H
Gewicht .................................................................. 48 g
Schutzklasse ......................................................... 2 (Doppelte oder verstärkte Isolierung)
Arbeitstemperaturbereich ...................................... -10 bis +50 °C
Relative Luftfeuchtigkeit ........................................ < 95 % rF (nicht kondensierend)
Lagertemperatur .................................................... .-10 bis +50 °C
Betriebshöhe max. ................................................. 3000 m
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2012 by Voltcraft® V2_0612_02-JU
OPERATING INSTRUCTIONS
MAGNETIC FIELD TESTER MS-440
ITEM NO.: 12 34 57
VERSION 06/12
(Rechargeable) batteries must not be dismantled, short-circuited or thrown into re. • Never recharge non-rechargeable batteries. There is a risk of explosion.
Miscellaneousc)
Consult an expert when in doubt about operation, safety or connection of the •
device.
Maintenance, modications and repairs are to be performed exclusively by an • expert or at a qualied shop.
If you are not sure about the correct connection or use, or if questions arise which are not covered by these operating instructions, please do not hesitate to contact our technical support or another qualied specialist.
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. +49 180/586 582 7.
INTENDED USE
Additionally, the tester has an integrated LED lamp. The magnetic eld tester is powered by two micro-batteries. Do not use any other power
source.
For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can cause hazards such as short circuiting, re, electric shock etc. Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.
DELIVERY CONTENT
Magnetic Field Tester• Permanent test magnet•
2 x alkaline micro batteries (AAA)• Operating instructions•
SAFETY INSTRUCTIONS
Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/ guarantee.
Persons / Producta)
The device contains magnetic components. Keep these parts away from people • with sensitive implants (e.g. cardiac pacemakers, etc.).
Apart from opening the battery compartment lid, the the magnetic eld tester’s • casing must not be taken apart.
The device is not a toy. Keep it out of the reach of children and pets.• Do not leave packaging material lying around carelessly. These may become •
dangerous playing material for children. Protect the product from extreme temperatures, direct sunlight, strong jolts, high •
humidity, moisture, ammable gases, vapours and solvents. Do not place the product under any mechanical stress.• If it is no longer possible to operate the product safely, take it out of operation and •
protect it from any accidental use. Safe operation can no longer be guaranteed if the product:
is visibly damaged, ­is no longer working properly, ­has been stored for extended periods in poor ambient conditions or ­has been subjected to any serious transport-related stresses. -
Please handle the product carefully. Jolts, impacts or a fall even from a low height • can damage the product.
(Rechargeable) batteriesb)
Correct polarity must be observed while inserting the (rechargeable) batteries.• (Rechargeable) batteries should be removed from the device if it is not used •
for a long period of time to avoid damage through leaking. Leaking or damaged (rechargeable) batteries might cause acid burns when in contact with skin, therefore use suitable protective gloves to handle corrupted (rechargeable) batteries.
(Rechargeable) batteries must be kept out of reach of children. Do not leave • (rechargeable) batteries lying around, as there is risk, that children or pets swallow
them.
All (rechargeable) batteries should be replaced at the same time. Mixing old and • new (rechargeable) batteries in the device can lead to (rechargeable) battery
leakage and device damage.

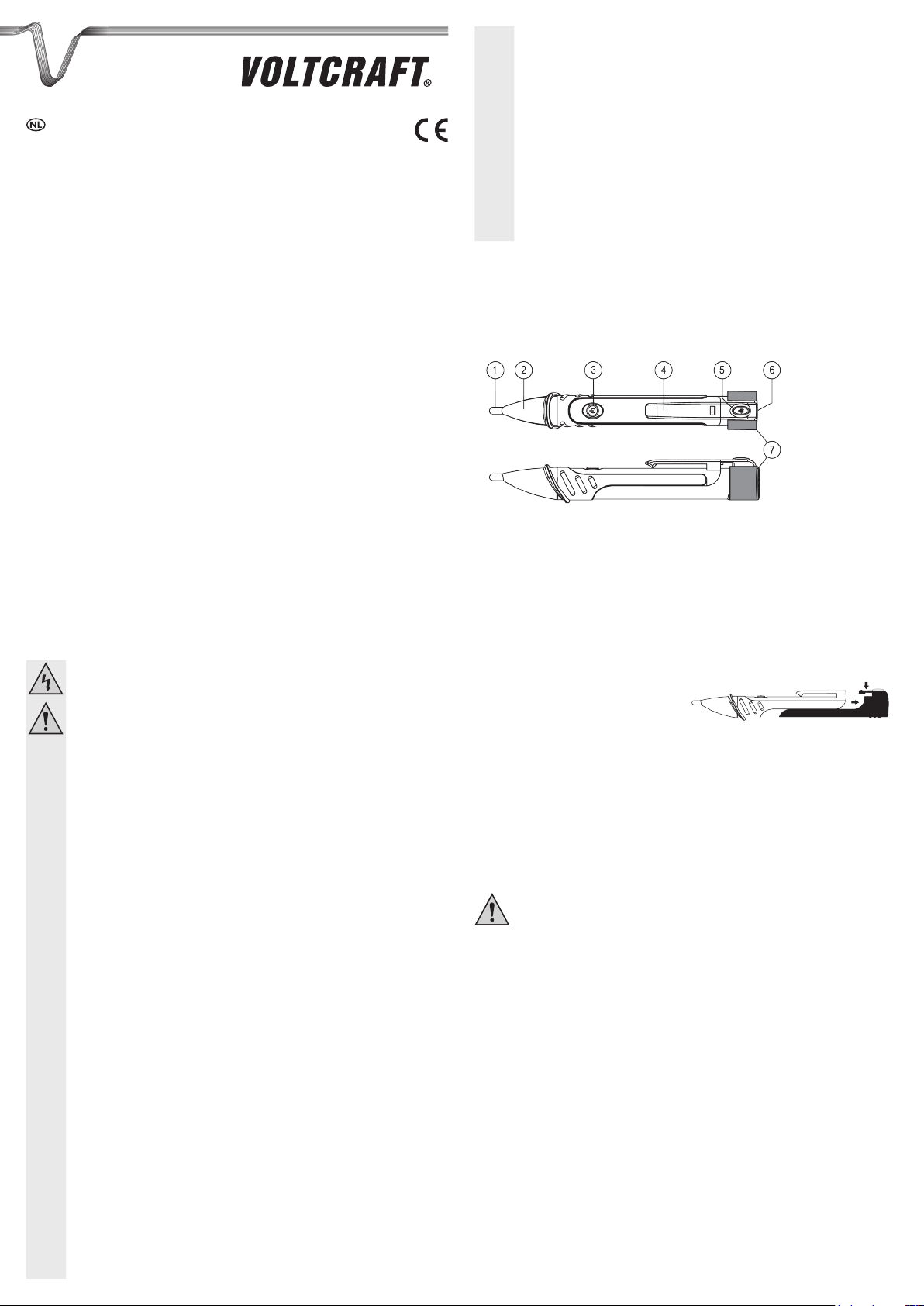

OPERATING ELEMENTS
Testing tip1. Check indicator2.
Measuring button3.
Attachment clip4.
Switch for LED lamp5. LED lamp and integrated battery 6.
compartment Permanent test magnet for function test7.
INSERTING/REPLACING THE BATTERIES
For the initial commissioning, and when the tester or the LED lamp do not work any longer, the batteries must be replaced. 2 batteries are enclosed with the tester.
Proceed as follows, to insert or replace the batteries:
Carefully press down the bar, between 1. the attachment clip (4) and the switch for the LED lamp (5), and pull the battery compartment (6) backwards from the tester.
Insert two micro-batteries (AAA) into 2. the battery compartment. Pay attention to the polarity indication in the battery compartment. Use alkaline batteries, as they guarantee a longer running time.
Close the battery compartment again, 3. carefully.
START-UP AND OPERATION
Before each measurement, check the magnetic eld tester is functioning by
using the enclosed test magnet.
Function testa)
Check the correct functioning of the magnetic eld tester prior to each test. For this, a permanent magnet is provided for testing.
Slide the magnet (7) from the back of the device.1. Press the test key (3) and hold it during the test period.2. Move the magnet to the front of the test tip.3. The test gauge (2) will light up and an acoustic signal will sound when a magnetic eld has 4.
been detected. If this is not the case, check the batteries and, if necessary, replace them. When the test key is released, the tester is turned off. Attach the magnet to the tester 5.
again.
Test modeb)
Press the test key (3) and hold it down during the test period.1. Place the test tip by the object that you wish to test.2. The test gauge (2) will light up and an acoustic signal will sound when a magnetic eld 3.
has been detected. If the display lightens up briey, this might be caused by adjoining components.
When the test key is released, the tester is turned off.4.
LED Torchc)
Press the switch (5). The LED lamp (6) on the back of the tester lights.
CLEANING
