VOLTCRAFT MS-420 User guide [cs]

(např.

přívod do domu, hlavní rozvodová deska, atd.). Zahrnuje rovněž nižší kategorie.

1. Špička s

indikátorem

3.

Tlačítko LED světla

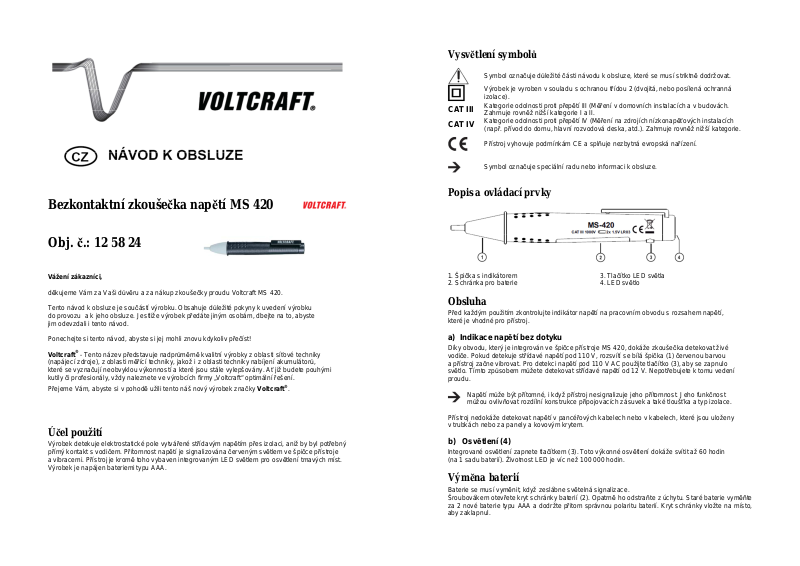

Bezkontaktní zkoušečka napětí MS 420

Obj. č.: 12 58 24

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup zkoušečky proudu Voltcraft MS 420.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku

do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky

(napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů,
které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými
kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.

Účel použití

Výrobek detekuje elektrostatické pole vytvářené střídavým napětím přes izolaci, aniž by byl potřebný
přímý kontakt s vodičem. Přítomnost napětí je signalizována červeným světlem ve špičce přístroje
a vibracemi. Přístroj je kromě toho vybaven integrovaným LED světlem pro osvětlení tmavých míst.
Výrobek je napájen bateriemi typu AAA.

Vysvětlení symbolů

Symbol označuje důležité části návodu k obsluze, které se musí striktně dodržovat.
Výrobek je vyroben v souladu s ochranou třídou 2 (dvojitá, nebo posílená ochranná

izolace).

CAT III
CAT IV

Kategorie odolnosti proti přepětí III (Měření v domovních instalacích a v budovách.
Zahrnuje rovněž nižší kategorie I a II.
Kategorie odolnosti proti přepětí IV (Měření na zdrojích nízkonapěťových instalacích

Přístroj vyhovuje podmínkám CE a splňuje nezbytná evropská nařízení.

Symbol označuje speciální radu nebo informaci k obsluze.

Popis a ovládací prvky

2. Schránka pro baterie 4. LED světlo

Obsluha

Před každým použitím zkontrolujte indikátor napětí na pracovním obvodu s rozsahem napětí,
které je vhodné pro přístroj.

a) Indikace napětí bez dotyku

Díky obvodu, který je integrován ve špičce přístroje MS 420, dokáže zkoušečka detekovat živé
vodiče. Pokud detekuje střídavé napětí pod 110 V, rozsvítí se bílá špička (1) červenou barvou
a přístroj začne vibrovat. Pro detekci napětí pod 110 V AC použijte tlačítko (3), aby se zapnulo
světlo. Tímto způsobem můžete detekovat střídavé napětí od 12 V. Nepotřebujete k tomu vedení
proudu.

Napětí může být přítomné, i když přístroj nesignalizuje jeho přítomnost. Jeho funkčnost
můžou ovlivňovat rozdílní konstrukce připojovacích zásuvek a také tloušťka a typ izolace.

Přístroj nedokáže detekovat napětí v pancéřových kabelech nebo v kabelech, které jsou uloženy
v trubkách nebo za panely a kovovým krytem.

b) Osvětlení (4)

Integrované osvětlení zapnete tlačítkem (3). Toto výkonné osvětlení dokáže svítit až 60 hodin
(na 1 sadu baterií). Životnost LED je víc než 100 000 hodin.

Výměna baterií

Baterie se musí vyměnit, když zeslábne světelná signalizace.
Šroubovákem otevřete kryt schránky baterií (2). Opatrně ho odstraňte z úchytu. Staré baterie vyměňte
za 2 nové baterie typu AAA a dodržte přitom správnou polaritu baterií. Kryt schránky vložte na místo,
aby zaklapnul.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do zkoušečky
napětí. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit povrch a pouzdro zkoušečky.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Manipulace s bateriemi a akumulátory

Technické údaje

Rozsah napětí 12 – 1 000 V AC
Napájení 2 x baterie 1,5 V, typ AAA
Ochranná třída IP4
Kategorie přepětí CAT III 1 000 V
Rozměry (průměr x délka) 25 x 160 mm

Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!

K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí!

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!

© Copyright Conrad Electronic Česká republika, s. r. o. VAL/1/2016
