VOLTCRAFT MS-410 User guide [hu]

Mágneses mező teszter, MS

410

z elemeket mindig egyszerre cseréljük. Ne keverjük össze az új elemeket a

Kifutott vagy sérült elemek/akkuk a bőrrel érintkezve

marási sérüléseket

okozhatnak.

mágnessel.

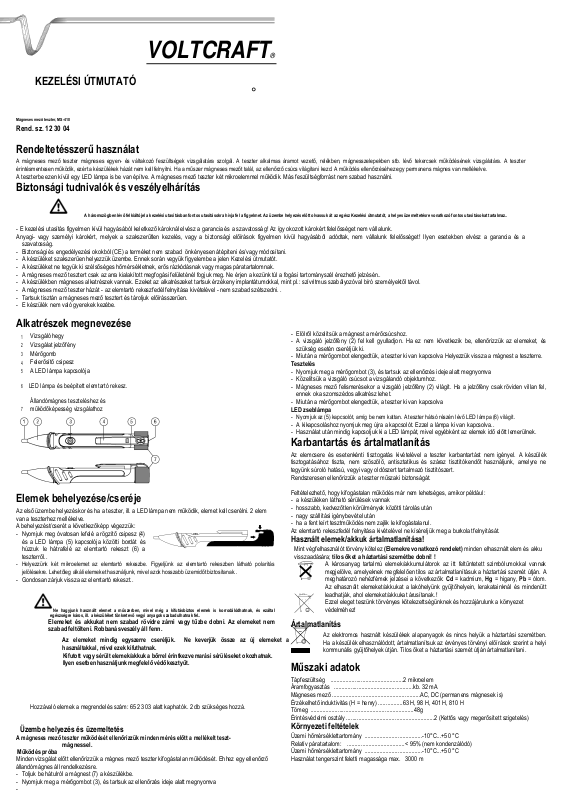

KEZELÉSI ÚTMUTATÓ

Rend. sz. 12 30 04

VOLTCRAFT

Rendeltetésszerű használat

A mágneses mező teszter mágneses egyen- és váltakozó feszültségek vizsgálatára szolgál. A teszter alkalmas áramot vezető, relékben, mágnesszelepekben stb. lévő tekercsek működésének vizsgálatára. A teszter érintésmentesen működik, ezért a készülékek házát nem kell felnyitni. Ha a műszer mágneses mezőt talál, az ellenőrző csúcs világítani kezd. A működés ellenőrzéséhez egy permanens mágnes van mellékelve.

A teszterbe ezen kívül egy LED lámpa is be van építve. A mágneses mező teszter két mikroelemmel működik. Más feszültségforrást nem szabad használni.

Biztonsági tudnivalók és veszélyelhárítás

- E kezelési utasítás figyelmen kívül hagyásából keletkező károknál elvész a garancia és a szavatosság! Az így okozott károkért felelősséget nem vállalunk. Anyagi- vagy személyi károkért, melyek a szakszerűtlen kezelés, vagy a biztonsági előírások figyelmen kívül hagyásából adódtak, nem vállalunk felelősséget! Ilyen esetekben elvész a garancia és a

szavatosság.

- Biztonsági és engedélyezési okokból (CE) a terméket nem szabad önkényesen átépíteni és/vagy módosítani.

- A készüléket szakszerűen helyezzük üzembe. Ennek során vegyük figyelembe a jelen Kezelési útmutatót.

- A készüléket ne tegyük ki szélsőséges hőmérsékletnek, erős rázkódásnak vagy magas páratartalomnak.

- A mágneses mező tesztert csak az arra kialakított megfogási felületénél fogjuk meg. Ne érjen a kezünk túl a fogási tartományszél érezhető jelzésén..

- A készülékben mágneses alkatrészek vannak. Ezeket az alkatrészeket tartsuk érzékeny implantátumokkal, mint pl.: szívritmus szabályozóval bíró személyektől távol.

- A mágneses mező teszter házát - az elemtartó rekeszfedél felnyitása kivételével - nem szabad szétszedni. .

- Tartsuk tisztán a mágneses mező tesztert és tároljuk előírásszerűen.

- E készülék nem való gyerekek kezébe.

Alkatrészek megnevezése

Vizsgáló hegy

Vizsgálat jelzőfény

Mérőgomb

Felerősítő csipesz

A LED lámpa kapcsolója

LED lámpa és beépített elemtartó rekesz.

Állandómágnes teszteléshez és működőképesség vizsgálathoz

Elemek behelyezése/cseréje

Az első üzembe helyezéskor és ha a teszter, ill. a LED lámpa nem működik, elemet kell cserélni. 2 elem van a teszterhez mellékelve. A behelyezést/cserét a következőképp végezzük:

- Nyomjuk meg óvatosan lefelé a rögzítő csipesz (4) és a LED lámpa (5) kapcsolója közötti bordát és húzzuk le hátrafelé az elemtartó rekeszt (6) a teszterről..

- Helyezzünk két mikroelemet az elemtartó rekeszbe. Figyeljünk az elemtartó rekeszben látható polaritás jelölésekre. Lehetőleg alkáli elemeket használjunk, mivel azok hosszabb üzemidőt biztosítanak..

- Gondosan zárjuk vissza az elemtartó rekeszt..

Ilyen esetben használjunk megfelelő védőkesztyűt.

Hozzávaló elemek a megrendelés szám: 65 23 03 alatt kaphatók. 2 db szükséges hozzá.

Üzembe helyezés és üzemeltetés

A mágneses mező teszter működését ellenőrizzük minden mérés előtt a mellékelt teszt-

Működés próba

Minden vizsgálat előtt ellenőrizzük a mágnes mező teszter kifogástalan működését. Ehhez egy ellenőrző állandómágnes áll rendelkezésre.

- Toljuk be hátulról a mágnest (7) a készülékbe.

- Nyomjuk meg a mérőgombot (3), és tartsuk az ellenőrzés ideje alatt megnyomva

A háromszögben lévő felkiáltójel a kezelési utasításban fontos utasításokra hívja fel a figyelmet. Az üzembe helyezés előtt olvassuk át az egész Kezelési útmutatót, a helyes üzemeltetésre vonatkozó fontos utasításokat tartalmaz..

- Elölről közelítsük a mágnest a mérőcsúcshoz.

- A vizsgáló jelzőfény (2) fel kell gyulladjon. Ha ez nem következik be, ellenőrizzük az elemeket, és szükség esetén cseréljük ki.

- Miután a mérőgombot elengedtük, a teszter ki van kapcsolva Helyezzük vissza a mágnest a teszterre.

Tesztelés

- Nyomjuk meg a mérőgombot (3), és tartsuk az ellenőrzés ideje alatt megnyomva

- Közelítsük a vizsgáló csúcsot a vizsgálandó objektumhoz.

- Mágneses mező felismerésekor a vizsgáló jelzőfény (2) világít. Ha a jelzőfény csak röviden villan fel, ennek oka szomszédos alkatrész lehet.

- Miután a mérőgombot elengedtük, a teszter ki van kapcsolva

Ne hagyjunk használt elemet a műszerben, mivel még a kifutásbiztos elemek is korrodálódhatnak, és ezáltal

egészségre káros, ill. a készüléket tönkretevő vegyi anyagok szabadulhatnak fel..

Elemeket és akkukat nem szabad rövidre zárni vagy tűzbe dobni. Az elemeket nem szabad feltölteni. Robbanásveszély áll fenn.

használtakkal, mivel ezek kifuthatnak.

LED zseblámpa

- Nyomjuk az (5) kapcsolót, amíg be nem kattan. A teszter hátsó részén lévő LED lámpa (6) világít.

- A kikapcsoláshoz nyomjuk meg újra a kapcsolót. Ezzel a lámpa ki van kapcsolva..

- Használat után mindig kapcsoljuk ki a LED lámpát, mivel egyébként az elemek idő előtt lemerülnek.

Karbantartás és ártalmatlanítás

Az elemcsere és esetenkénti tisztogatás kivételével a teszter karbantartást nem igényel. A készülék tisztogatásához tiszta, nem szöszölő, antisztatikus és száraz tisztítókendőt használjunk, amelyre ne tegyünk súroló hatású, vegyi vagy oldószert tartalmazó tisztítószert. Rendszeresen ellenőrizzük a teszter műszaki biztonságát.

Feltételezhető, hogy kifogástalan működés már nem lehetséges, amikor például:

- a készüléken látható sérülések vannak

- hosszabb, kedvezőtlen körülmények közötti tárolás után

- nagy szállítási igénybevétel után

- ha a fent leírt tesztműködés nem zajlik le kifogástalanul.

Az elemtartó rekeszfedél felnyitása kivételével ne kíséreljük meg a burkolat felnyitását.

Használt elemek/akkuk ártalmatlanítása!

Mint végfelhasználót törvény kötelez (Elemekre vonatkozó rendelet) minden elhasznált elem és akku visszaadására; tilos őket a háztartási szemétbe dobni! !

Ártalmatlanítás

Műszaki adatok

Tápfeszültség ................................................2 mikroelem

Áramfogyasztás ....................................................kb. 32 mA

Mágneses mező ..........................................................AC, DC (permanens mágnesek is)

Érzékelhető induktivitás (H = henry) ................63 H, 98 H, 401 H, 810 H

Tömeg ....................................................................48g

Érintésvédelmi osztály ..........................................................2 (Kettős vagy megerősített szigetelés)

Környezeti feltételek

Üzemi hőmérséklettartomány ......................................-10°C...+50 °C

Relatív páratartalom: ......................................< 95% (nem kondenzálódó)

Üzemi hőmérséklettartomány ......................................-10°C...+50 °C

Használat tengerszint feletti magassága max. 3000 m

A károsanyag tartalmú elemek/akkumulátorok az itt feltűntetett szimbólumokkal vannak megjelölve, amelyeknek megfelelően tilos az ártalmatlanításuk a háztartási szemét útján. A meghatározó nehézfémek jelzései a következők: Cd = kadmium, Hg = higany, Pb = ólom. Az elhasznált elemeket/akkukat a lakóhelyünk gyűjtőhelyein, lerakatainknál és mindenütt leadhatják, ahol elemeket/akkukat árusítanak.! Ezzel eleget teszünk törvényes kötelezettségünknek és hozzájárulunk a környezet védelméhez!

Az elektromos használt készülékek alapanyagok és nincs helyük a háztartási szemétben. Ha a készülék elhasználódott, ártalmatlanítsuk az érvényes törvényi előírások szerint a helyi kommunális gyűjtőhelyek útján. Tilos őket a háztartási szemét útján ártalmatlanítani.
