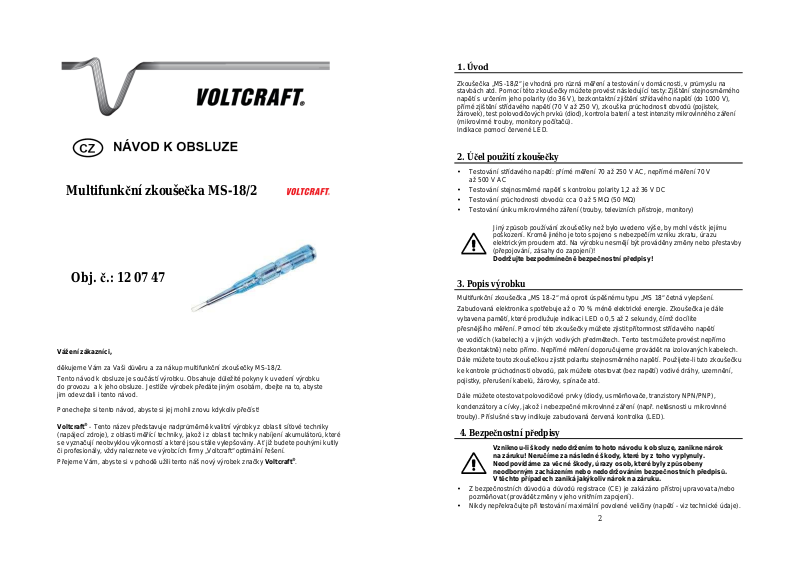

Multifunkční zkoušečka MS-18/2
Obj. č.: 12 07 47
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup multifunkční zkoušečky MS-18/2.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky
(napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které
se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily
či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
1. Úvod
Zkoušečka „MS-18/2“ je vhodná pro různá měření a testování v domácnosti, v průmyslu na
stavbách atd. Pomocí této zkoušečky můžete provést následující testy: Zjištění stejnosměrného
napětí s určením jeho polarity (do 36 V), bezkontaktní zjištění střídavého napětí (do 1000 V),
přímé zjištění střídavého napětí (70 V až 250 V), zkouška průchodnosti obvodů (pojistek,
žárovek), test polovodičových prvků (diod), kontrola baterií a test intenzity mikrovlnného záření
(mikrovlnné trouby, monitory počítačů).
Indikace pomocí červené LED.
2. Účel použití zkoušečky
• Testování střídavého napětí: přímé měření 70 až 250 V AC, nepřímé měření 70 V
až 500 V AC
• Testování stejnosměrné napětí s kontrolou polarity 1,2 až 36 V DC
• Testování průchodnosti obvodů: cca 0 až 5 MΩ (50 MΩ)
• Testování úniku mikrovlnného záření (trouby, televizních přístroje, monitory)
Jiný způsob používání zkoušečky než bylo uvedeno výše, by mohl vést k jejímu
poškození. Kromě jiného je toto spojeno s nebezpečím vzniku zkratu, úrazu
elektrickým proudem atd. Na výrobku nesmějí být prováděny změny nebo přestavby
(přepojování, zásahy do zapojení)!
Dodržujte bezpodmínečně bezpečnostní předpisy!
3. Popis výrobku
Multifunkční zkoušečka „MS 18-2“ má oproti úspěšnému typu „MS 18“ četná vylepšení.
Zabudovaná elektronika spotřebuje až o 70 % méně elektrické energie. Zkoušečka je dále
vybavena pamětí, které prodlužuje indikaci LED o 0,5 až 2 sekundy, čímž docílíte
přesnějšího měření. Pomocí této zkoušečky můžete zjistit přítomnost střídavého napětí
ve vodičích (kabelech) a v jiných vodivých předmětech. Tento test můžete provést nepřímo
(bezkontaktně) nebo přímo. Nepřímé měření doporučujeme provádět na izolovaných kabelech.
Dále můžete touto zkoušečkou zjistit polaritu stejnosměrného napětí. Použijete-li tuto zkoušečku
ke kontrole průchodnosti obvodů, pak můžete otestovat (bez napětí) vodivé dráhy, uzemnění,
pojistky, přerušení kabelů, žárovky, spínače atd.
Dále můžete otestovat polovodičové prvky (diody, usměrňovače, tranzistory NPN/PNP),
kondenzátory a cívky, jakož i nebezpečné mikrovlnné záření (např. netěsnosti u mikrovlnné
trouby). Příslušné stavy indikuje zabudovaná červená kontrolka (LED).
4. Bezpečnostní předpisy
• Z bezpečnostních důvodů a důvodů registrace (CE) je zakázáno přístroj upravovat a/nebo
• Nikdy nepřekračujte při testování maximální povolené veličiny (napětí - viz technické údaje).
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok
na záruku! Neručíme za následné škody, které by z toho vyplynuly.
Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny
neodborným zacházením nebo nedodržováním bezpečnostních předpisů.
V těchto případech zaniká jakýkoliv nárok na záruku.
pozměňovat (provádět změny v jeho vnitřním zapojení).
2
• Spolehlivá indikace zkoušečky je zaručena při okolní teplotě –10 °C až + 50 °C
a ve frekvenčním rozsahu 50 Hz až 500 Hz.
• Zkoušečku používejte pouze v suchých a uzavřených prostorách.
Přístroj nikdy nevystavujte přílišné vlhkosti.
• Nikdy nepoužívejte k testování poškozenou zkoušečku. Před každým použitím
ji zkontrolujte, zda nevykazuje žádné závady.
• V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají
elektrických zařízení a provozních prostředků.
• Statická elektřina, která může vzniknout třením plastikového pouzdra, může zkreslit indikaci
svítivou diodou.
• Zkoušečka nepatří do dětských rukou.
• Nepoužívejte zkoušečku jako šroubovák.
• Buďte zvláště opatrní při měření střídavých napětí větších než 25 V (AC) nebo
stejnosměrných větších než 35 V (DC). Při dotyku vodičů již s těmito napětími můžete utrpět
životu nebezpečný úraz elektrickým proudem.
• Tuto zkoušečku lze použít pouze k testování elektrických obvodů, které jsou jištěny 10 A
(s příkonem menším než 4000 VA).
5. Rozsah dodávky a součásti zkoušečky
Multifunkční zkoušečka „MS 18-2“ • 2 knoflíkové baterie • Návod k obsluze
1. Měřící hrot 2. Indikační LED 3. Bateriové pouzdro
6. Vložení (výměna baterií)
K napájení zkoušečky slouží 2 knoflíkové baterie typu „392A“, „AG3“, „LR41“ „192“
(nebo podobné).
Nepoužívejte zkoušečku nikdy otevřenou! Hrozí nebezpečí úrazu
elektrickým proudem. Po výměně baterií je třeba provést test
ověření funkčnosti zkoušečky.
1.
Otevřete vhodným šroubovákem kryt bateriového pouzdra [3] na konci držáku zkoušečky
otočením doleva.
2. Sundejte kryt. Opatrně ohněte na stranu drátový kontakt, kterým jsou připevněny
knoflíkové baterie.
3. Vyndejte vybité baterie a do pouzdra vložte 2 nové knoflíkové baterie stejného typu.
Dodržte správnou polaritu baterií ("+" a "-", plus je nahoře).
4. Nyní opatrně ohněte drátový kontakt zpět do původní polohy.
5. Nasaďte na držák kryt bateriového pouzdra a uzavřete jej otočením doprava.
Otevření krytu
Uzavření krytu
3
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí
baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou
malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor
nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny!
V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze
akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
7. Test ověření funkčnosti zkoušečky
Aby zkoušečka bezvadně fungovala, je třeba abyste před každým použitím a po každé výměně
baterií provedli otestování její funkčnosti. Před každým použitím zkontrolujte též kryt zkoušečky,
zda nedošlo k jeho poškození (prasknutí).
Dotkněte jednou rukou (prsty) hrotu zkoušečky [1] a druhou rukou (např. ukazováčkem)
se dotkněte současně krytu bateriového pouzdra [3]. Začne-li červená kontrolka [2] blikat,
je zkoušečka v pořádku a můžete ji použít.
Nebude-li červená LED blikat, nesmíte zkoušečku použít.
Proveďte případnou výměnu baterií.

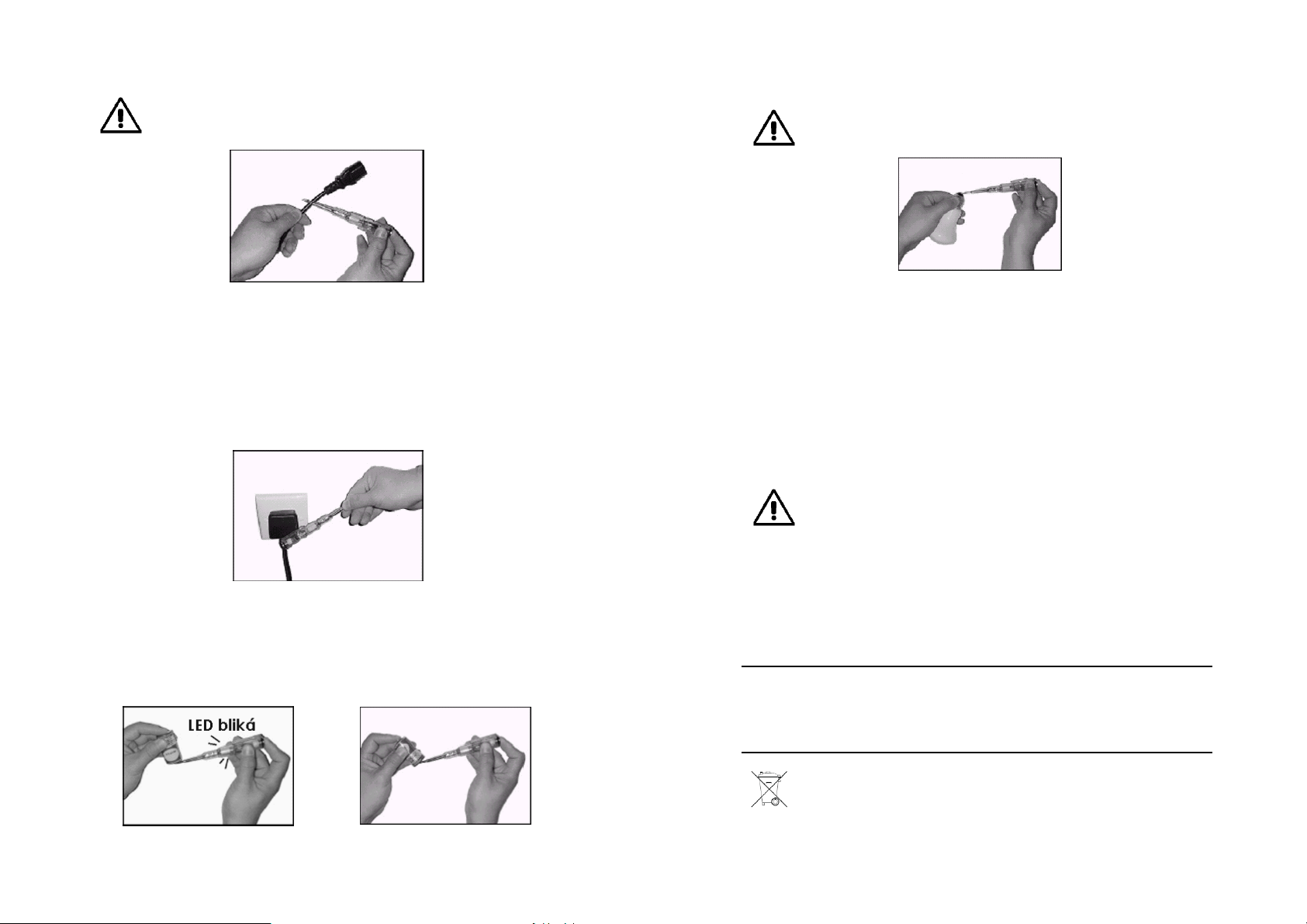

8. Vlastní provádění testů (měření)
8.1. Detekce střídavého napětí
a) Přímý kontakt (70 až 250 V)
Dotkněte se měřícím hrotem [1] elektrického vodiče (fáze v síťové zásuvce).
Rozsvítí-li se kontrolka [2], je vodič (kontakt) pod napětím.
4
b) Nepřímý kontakt (70 až 500 V)
Při tomto testu se měřící hrot [1] nedotýká přímo elektrického vodiče (přístroje).
Díky paměti zhasne červená kontrolka [2] až po uplynutí 0,5 až 2 sekundy po
skončení testu.
8.3. Zkouška průchodnosti 0 až 5 MΩΩΩΩ (přímý kontakt)
Při tomto testu dbejte na to, aby zkoušený objekt nebyl pod napětím.
Jinak hrozí nebezpečí úrazu elektrickým proudem! Odpojte zkoušené
objekty od veškerého napájení. Veškeré okolní kondenzátory (kapacity)
musejí být vybity.
Veďte (posunujte) měřící hrot zkoušečky podél elektrického kabelu, zásuvky či přístroje.
Bude-li kabel pod napětím (zástrčka v síťové zásuvce, zapnutý přístroj atd.) začne blikat
červená kontrolka [2]. Tímto způsobem můžete například jednoduchým způsobem přezkoušet
a zjistit místo přerušení kabelu.
Poznámka: Abyste zvýšili citlivost, můžete se při detekci střídavého napětí dotýkat prsty krytu
bateriového pouzdra. Tento test nelze provést u stíněných kabelů.
Při kontrole zásuvek, síťových přístrojů nebo izolovaných kabelů (PVC) držte zkoušečku prsty
za měřící hrot [1] a krytem bateriového pouzdra (držákem) pohybujte v těsné blízkosti
zkoušeného objektu. Přítomnost střídavého napětí bude opět indikovat červená kontrolka [2].
8.2. Detekce stejnosměrného napětí + kontrola polarity (1,2 V až 35 V DC)
Pomocí tohoto testu zjistíte polaritu zdrojů stejnosměrného proudu, jako jsou baterie,
akumulátory atd.
Dotkněte se jedním prstem kontaktu baterie. Měřícím hrotem [1] se dotkněte druhého kontaktu
(pólu) baterie. Druhou rukou se dotkněte krytu bateriového pouzdra [3].
Začne-li červená LED [2] blikat, dotkli jste se měřícím hrotem plus pólu.
Nerozsvítí-li se kontrolka, pak jste se dotkli minus pólu.
„+“ – pól, LED bliká „-“ – pól, LED nesvítí
5
Dotkněte se jednou rukou krytu bateriového pouzdra [3]. Druhou rukou uchopte například
žárovku za objímku. Měřící kontakt [1] přiložte k druhému kontaktu žárovky. Začne-li červená
kontrolka [2] blikat, je žárovka v pořádku. Multifunkční zkoušečka zaregistruje velikost odporu
až 50 MΩ. Tímto způsobem můžete zkontrolovat pojistky, odpory (rezistory) až do 50 MΩ,
topné články, elektrické součástky a kondenzátory, tranzistory, diody, cívky atd.
Praktické připomínky k provádění testů polovodičových součástek:
• Dioda je v pořádku, jestliže v propustném směru (prst na katodě, měřící hrot zkoušečky
• na anodě) začne blikat kontrolka. V závěrném směru se kontrolka nesmí rozsvítit.
• NPN-tranzistor je v pořádku, jestliže začne blikat kontrolka po přiložení měřícího hrotu
k emitoru nebo kolektoru, přičemž se druhým prstem dotknete báze tranzistoru.
• PNP-tranzistor je v pořádku, jestliže začne blikat kontrolka po přiložení měřícího hrotu
k bázi, přičemž se druhým prstem dotknete emitoru nebo kolektoru tranzistoru.
8.4. Kontrola úniku mikrovlnného záření (> 5 mW/cm2)
Pozor!
Mikrovlnné záření je nebezpečné! Tato zkoušečka se nedá srovnat s přesnými
měřícími přístroji. Takovéto přístroje jsou mnohonásobně dražší. Měření úniku
mikrovlnného záření pouvažujte s touto zkoušečkou pouze jako orientační.
1. Zapněte mikrovlnnou troubu.
2.
Jednou rukou se dotkněte krytu bateriového pouzdra [3]. Měřící kontakt [1] zkoušečky
veďte pomalu okolo dvířek mikrovlnné trouby. Nebude-li těsnění dvířek v pořádku, začne
na zkoušečce blikat červená kontrolka [2]. V tomto případě přestaňte mikrovlnnou troubu
používat a dejte ji opravit do autorizovaného servisu. Obdobným způsobem můžete
přezkoušet i Váš televizor nebo monitor počítače.
9. Čištění a údržba
K vnějšímu čištění používejte toliko měkký a suchý hadřík. V žádném případě nepoužívejte
vodu či jiné kapaliny nebo čistící prostředky. Opravy zkoušečky může provádět pouze
kvalifikovaný elektrikář (servis).
10. Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
6
11. Technické údaje
Napájení: 3 V (2 knoflíkové baterie 1,5 V)
Typ baterií: 392A, AG3, LR41, 192 (nebo podobné)
Třída ochrany (kryt): 2 (izolace)
Kategorie přepětí: II (CAT II)
Rozsah napětí: Přímé měření: 70 až 250 V AC
Nepřímé měření: 70 až 5000 V AC
Zjištění polarity: 1,2 V až 35 V DC (stejnosměrné napětí)
Frekvenční rozsah: 50 až 500 Hz
Kontrola průchodnosti:
Mikrovlnné záření:
0 až 50 MΩ
> 5 mW/cm
2
Provozní teplota: - 10 °C až + 50 °C
Rozměry (∅ x d):
140 x 21 mm
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. DO/7/2012
