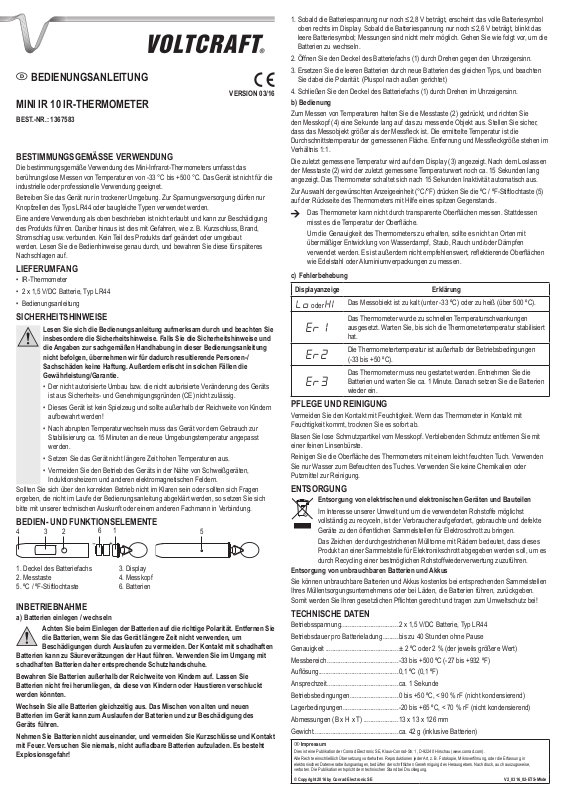

BEDIENUNGSANLEITUNG
VERSION 03/16
MINI IR 10 IR-THERMOMETER
BEST.-NR.: 1367583
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die bestimmungsgemäße Verwendung des Mini-Infrarot-Thermometers umfasst das
berührungslose Messen von Temperaturen von -33 °C bis +500 °C. Das Gerät ist nicht für die
industrielle oder professionelle Verwendung geeignet.
Betreiben Sie das Gerät nur in trockener Umgebung. Zur Spannungsversorgung dürfen nur
Knopfzellen des Typs LR44 oder baugleiche Typen verwendet werden.
Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung
des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand,
Stromschlag usw. verbunden. Kein Teil des Produkts darf geändert oder umgebaut
werden. Lesen Sie die Bedienhinweise genau durch, und bewahren Sie diese für späteres
Nachschlagen auf.
LIEFERUMFANG
• IR-Thermometer
• 2 x 1,5 V/DC Batterie, Typ LR44
• Bedienungsanleitung
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
• Der nicht autorisierte Umbau bzw. die nicht autorisierte Veränderung des Geräts
ist aus Sicherheits- und Genehmigungsgründen (CE) nicht zulässig.
• Dieses Gerät ist kein Spielzeug und sollte außerhalb der Reichweite von Kindern
aufbewahrt werden!
• Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur
Stabilisierung ca. 15 Minuten an die neue Umgebungstemperatur angepasst
werden.
• Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
• Vermeiden Sie den Betrieb des Geräts in der Nähe von Schweißgeräten,
Induktionsheizern und anderen elektromagnetischen Feldern.
Sollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollten sich Fragen
ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich
bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
BEDIEN- UND FUNKTIONSELEMENTE
234 5
1. Deckel des Batteriefachs 3. Display
2. Messtaste 4. Messkopf
5. ºC / ºF-Stiftlochtaste 6. Batterien
INBETRIEBNAHME
a) Batterien einlegen / wechseln
Achten Sie beim Einlegen der Batterien auf die richtige Polarität. Entfernen Sie
die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um
Beschädigungen durch Auslaufen zu vermeiden. Der Kontakt mit schadhaften
Batterien kann zu Säureverätzungen der Haut führen. Verwenden Sie im Umgang mit
schadhaften Batterien daher entsprechende Schutzhandschuhe.
Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie
Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt
werden könnten.
Wechseln Sie alle Batterien gleichzeitig aus. Das Mischen von alten und neuen
Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des
Geräts führen.
Nehmen Sie Batterien nicht auseinander, und vermeiden Sie Kurzschlüsse und Kontakt
mit Feuer. Versuchen Sie niemals, nicht auadbare Batterien aufzuladen. Es besteht
Explosionsgefahr!
16
1. Sobald die Batteriespannung nur noch ≤2,8 V beträgt, erscheint das volle Batteriesymbol
oben rechts im Display. Sobald die Batteriespannung nur noch ≤2,6 V beträgt, blinkt das
leere Batteriesymbol; Messungen sind nicht mehr möglich. Gehen Sie wie folgt vor, um die
Batterien zu wechseln.
2. Öffnen Sie den Deckel des Batteriefachs (1) durch Drehen gegen den Uhrzeigersinn.
3. Ersetzen Sie die leeren Batterien durch neue Batterien des gleichen Typs, und beachten
Sie dabei die Polarität. (Pluspol nach außen gerichtet)
4. Schließen Sie den Deckel des Batteriefachs (1) durch Drehen im Uhrzeigersinn.
b) Bedienung
Zum Messen von Temperaturen halten Sie die Messtaste (2) gedrückt, und richten Sie
den Messkopf (4) eine Sekunde lang auf das zu messende Objekt aus. Stellen Sie sicher,
dass das Messobjekt größer als der Messeck ist. Die ermittelte Temperatur ist die
Durchschnittstemperatur der gemessenen Fläche. Entfernung und Messeckgröße stehen im
Verhältnis 1:1.
Die zuletzt gemessene Temperatur wird auf dem Display (3) angezeigt. Nach dem Loslassen
der Messtaste (2) wird der zuletzt gemessene Temperaturwert noch ca. 15 Sekunden lang
angezeigt. Das Thermometer schaltet sich nach 15 Sekunden Inaktivität automatisch aus.
Zur Auswahl der gewünschten Anzeigeeinheit (°C/°F) drücken Sie die ºC / ºF-Stiftlochtaste (5)
auf der Rückseite des Thermometers mit Hilfe eines spitzen Gegenstands.
Das Thermometer kann nicht durch transparente Oberächen messen. Stattdessen
misst es die Temperatur der Oberäche.
Um die Genauigkeit des Thermometers zu erhalten, sollte es nicht an Orten mit
übermäßiger Entwicklung von Wasserdampf, Staub, Rauch und/oder Dämpfen
verwendet werden. Es ist außerdem nicht empfehlenswert, reektierende Oberächen
wie Edelstahl oder Aluminiumverpackungen zu messen.
c) Fehlerbehebung
Displayanzeige Erklärung
Lo oder Hi
Er1
Er2
Er3
Das Messobiekt ist zu kalt (unter -33 ºC) oder zu heiß (über 500 ºC).
Das Thermometer wurde zu schnellen Temperaturschwankungen
ausgesetzt. Warten Sie, bis sich die Thermometertemperatur stabilisiert
hat.
Die Thermometertemperatur ist außerhalb der Betriebsbedingungen
(-33 bis +50 ºC).
Das Thermometer muss neu gestartet werden. Entnehmen Sie die
Batterien und warten Sie ca. 1 Minute. Danach setzen Sie die Batterien
wieder ein.
PFLEGE UND REINIGUNG
Vermeiden Sie den Kontakt mit Feuchtigkeit. Wenn das Thermometer in Kontakt mit
Feuchtigkeit kommt, trocknen Sie es sofort ab.
Blasen Sie lose Schmutzpartikel vom Messkopf. Verbleibenden Schmutz entfernen Sie mit
einer feinen Linsenbürste.
Reinigen Sie die Oberäche des Thermometers mit einem leicht feuchten Tuch. Verwenden
Sie nur Wasser zum Befeuchten des Tuches. Verwenden Sie keine Chemikalien oder
Putzmittel zur Reinigung.
ENTSORGUNG
Entsorgung von elektrischen und elektronischen Geräten und Bauteilen
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst
vollständig zu recyceln, ist der Verbraucher aufgefordert, gebrauchte und defekte
Geräte zu den öffentlichen Sammelstellen für Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses
Produkt an einer Sammelstelle für Elektronikschrott abgegeben werden soll, um es
durch Recycling einer bestmöglichen Rohstoffwiederverwertung zuzuführen.
Entsorgung von unbrauchbaren Batterien und Akkus
Sie können unbrauchbare Batterien und Akkus kostenlos bei entsprechenden Sammelstellen
Ihres Müllentsorgungsunternehmens oder bei Läden, die Batterien führen, zurückgeben.
Somit werden Sie Ihren gesetzlichen Pichten gerecht und tragen zum Umweltschutz bei!
TECHNISCHE DATEN
Betriebsspannung ................................. 2 x 1,5 V/DC Batterie, Typ LR44
Betriebsdauer pro Batterieladung ......... bis zu 40 Stunden ohne Pause
Genauigkeit .......................................... ± 2 ºC oder 2 % (der jeweils größere Wert)
Messbereich ......................................... -33 bis +500 ºC (-27 bis +932 ºF)
Auösung .............................................. 0,1 ºC (0,1 ºF)
Ansprechzeit ......................................... ca. 1 Sekunde
Betriebsbedingungen ............................ 0 bis +50 ºC, < 90 % rF (nicht kondensierend)
Lagerbedingungen ................................ -20 bis +65 ºC, < 70 % rF (nicht kondensierend)
Abmessungen (B x H x T) .................... 13 x 13 x 126 mm
Gewicht ................................................. ca. 42 g (inklusive Batterien)
Impressum
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2016 by Conrad Electronic SE V2_0316_02-ETS-Mkde
OPERATING INSTRUCTIONS
VERSION 03/16
MINI IR 10 IR THERMOMETER
ITEM NO.: 1367583
INTENDED USE
The mini IR thermometer is intended for non-contact measurements of temperatures between
-33°C and +500°C. The device is not suitable for industrial or professional use.
Use the device in dry environments only. Only use button cells of type LR44 or equivalent type
for power supply.
Use of the product other than for its intended use described here is prohibited and may result
in damage to the product. It may also related to hazards such as short-circuit, re, electric
shock, etc. No part of the product must be altered or modied. Read this operating instructions
completely before rst use and keep it for future reference.
DELIVERY CONTENT
• Thermometer
• 2x LR44-Batteries
• Operating instructions
SAFETY INSTRUCTIONS
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information on
proper handling in theses operating instructions, we assume no liability
for any resulting personal injury or damage to property. Such cases will
invalidate the warranty/guarantee.
• For safety reasons (CE), unauthorized modications or alterations of the device
are not permissible.
• This device is not a toy and must be kept out of reach of children.
• After abrupt temperature changes, the device must stabilize and adjust to the new
ambient temperature for about 15 minutes before it can be used again.
• Do not expose the device to high temperature for long periods of time.
• Avoid using the device near welding machines, induction heaters and other
electromagnetic elds.
If you have doubts regarding the correct use or questions that remain unanswered in the
operating instructions, contact our technical support team or any other expert.
OPERATING AND CONTROL ELEMENTS
234 5
1. Battery compartment lid 3. Display
2. Measurement button 4. Probe
5. ºC / ºF pinhole button 6. Batteries
OPERATION
a) Inserting / replacing batteries
Observe correct polarity when inserting batteries. Batteries should be
removed from the device if it is not used for a long period of time to avoid
damage through leaking. Contact with damaged batteries can cause acid
burns on skin. Always wear proper protective gloves when handling damaged
batteries.
Batteries must be kept out of reach of children. Do not leave (rechargeable) batteries
lying around, as there is risk, that children or pets swallow them.
Replace all batteries at the same time. Mixing old and new batteries in the device can
lead to battery leakage and device damage.
Do not dismantle batteries and avoid short circuits and contact with re. Never
recharge non-rechargeable batteries. There is a risk of explosion!
1. Once the battery voltage is only ≤2.8 V, the full battery status symbol appears in the upper
right corner of the display. Once the battery voltage drops to ≤2.6 V, the empty battery
status symbol starts ashing; measurements can no longer be conducted. Replace the
batteries as follows.
2. Open the battery compartment lid (1) by turning it anticlockwise.
3. Replace the exhausted batteries by new batteries of the same type, thereby observing
correct polarity (positive terminal facing outwards).
4. Close the battery compartment lid (1) by turning it clockwise.
16
b) Operation
To measure temperatures, press and hold the measurement button (2) and point the probe (4)
at the object to be tested for one second. Make sure the measuring object is bigger than the
measuring spot. The calculated temperature is the average temperature of the measured
surface. Distance and size of measuring spot are in proportion of 1:1.
The temperature measured last will be shown on the display (3). When releasing the
measurement button (2), the display will continue to show the last measured temperature
for approx. 15 seconds. The thermometer will switch off automatically after 15 seconds of
inactivity.
Press the °C / ºF pinhole button (5) on the back of the thermometer using a sharp object in
order to select the desired unit for display (°C/°F).
The thermometer cannot measure through transparent surfaces. It will measure the
temperature of the surface instead.
To maintain the accuracy of the thermometer, it should not be used in locations
with excessive generation of water steam, dust, smoke and/or vapors. It is also not
recommended measuring reecting surfaces such as stainless steel or aluminum
packaging.
c) Troubleshooting
Display Description
Lo or Hi
Er1
Er2
Er3
The measured object is too cold (below -33°C) or too hot (above
500°C).
The thermometer was too quickly exposed to temperature changes.
Wait for the thermometer temperature to stabilize.
The thermometer temperature exceeds the operating conditions
(-33 to +50ºC).
The thermometer must be restarted. Remove the batteries and wait for
approx. 1 minute. Then reinsert the batteries.
CLEANING AND CARE
Avoid contact with moisture. If the thermometer gets in contact with moisture, dry it
immediately.
Blow loose dirt particles from the probe head. Use a ne lens brush to remove any remaining
dirt residue.
Clean the surface of the thermometer with a slightly damp cloth. Dampen the cloth with water
only. Do not use any chemicals or cleaning agents for cleaning.
DISPOSAL
Disposal of electric and electronic devices and components
In order to protect the environment and to fully recycle raw materials, users are
obligated to return used and defect devices to public collection facilities for the
recycling of electronic waste products.
The crossed out wheelie bin symbol indicates that this product must be disposed of
at a collection facility for electronic waste products in order to allow for the recycling
of raw materials in the best possible way.
Disposal of unusable batteries and rechargeable batteries
Return unusable batteries and rechargeable batteries to designated collection facilities of
your waste disposal company or to shops that sell batteries for free. That way you fulll your
legal obligation and at the same time help protect the environment!
TECHNICAL DATA
Operating voltage ........................................ 2 x 1.5 V batteries, type LR44
Operating time per each charge .................. up to 40 hours without break
Accuracy ...................................................... ± 2 ºC or 2% (whatever value is higher)
Measurement range .................................... -33 to +500 ºC (-27 to +932 ºF)
Resolution: ................................................... 0.1 ºC (0.1 ºF)
Response time ............................................. approx. 1 second
Operating conditions .................................... 0 to +50 ºC, <90 % RH (non-condensing)
Storage conditions ....................................... -20 to +65 ºC, <70 % RH (non-condensing)
Dimensions (W x H x D) .............................. 13 x 13 x 126 mm
Weight ......................................................... approx. 42 g (included batteries)
Legal notice
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data processing
systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represents the technical status at
the time of printing.
© Copyright 2016 by Conrad Electronic SE. V2_0316_02-ETS-Mkde
Loading...
