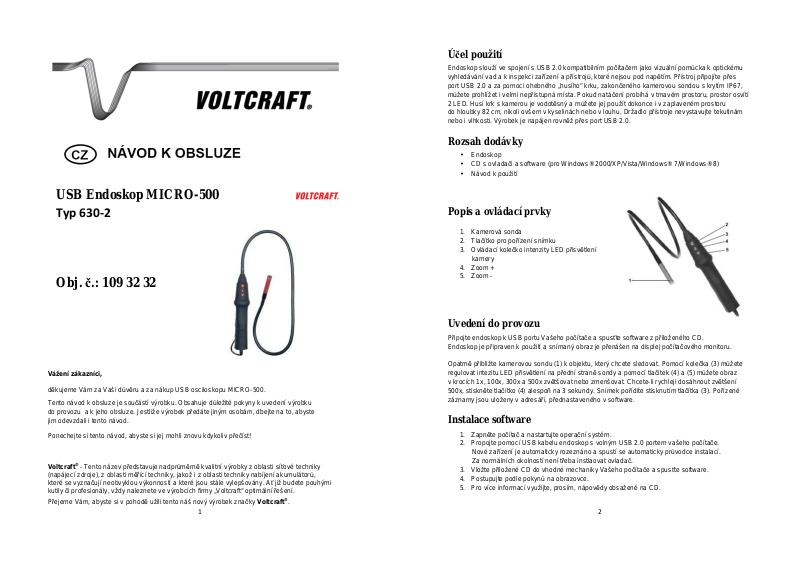

VOLTCRAFT MICRO-500 User guide [cs]

USB Endoskop MICRO-500

Typ 630-2

Obj. č.: 109 32 32

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup USB osciloskopu MICRO-500. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku

do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky

(napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.

Účel použití

Endoskop slouží ve spojení s USB 2.0 kompatibilním počítačem jako vizuální pomůcka k optickému vyhledávání vad a k inspekci zařízení a přístrojů, které nejsou pod napětím. Přístroj připojíte přes port USB 2.0 a za pomoci ohebného „husího“ krku, zakončeného kamerovou sondou s krytím IP67, můžete prohlížet i velmi nepřístupná místa. Pokud natáčení probíhá v tmavém prostoru, prostor osvítí 2 LED. Husí krk s kamerou je vodotěsný a můžete jej použít dokonce i v zaplaveném prostoru do hloubky 82 cm, nikoli ovšem v kyselinách nebo v louhu. Držadlo přístroje nevystavujte tekutinám nebo i vlhkosti. Výrobek je napájen rovněž přes port USB 2.0.

Rozsah dodávky

• Endoskop

• CD s ovladači a software (pro Windows® 2000/XP/Vista/Windows® 7/Windows® 8)

• Návod k použití

Popis a ovládací prvky

1. Kamerová sonda

2. Tlačítko pro pořízení snímku

3. Ovládací kolečko intenzity LED přisvětlení kamery

4. Zoom +

5. Zoom -

Uvedení do provozu

Připojte endoskop k USB portu Vašeho počítače a spusťte software z přiloženého CD. Endoskop je připraven k použití a snímaný obraz je přenášen na displej počítačového monitoru.

Opatrně přibližte kamerovou sondu (1) k objektu, který chcete sledovat. Pomocí kolečka (3) můžete regulovat intezitu LED přisvětlení na přední straně sondy a pomocí tlačítek (4) a (5) můžete obraz v krocích 1x, 100x, 300x a 500x zvětšovat nebo zmenšovat. Chcete-li rychleji dosáhnout zvětšení 500x, stiskněte tlačítko (4) alespoň na 3 sekundy. Snímek pořídíte stisknutím tlačítka (3). Pořízené záznamy jsou uloženy v adresáři, přednastaveného v software.

Instalace software

1. Zapněte počítač a nastartujte operační systém.

2. Propojte pomocí USB kabelu endoskop s volným USB 2.0 portem vašeho počítače. Nové zařízení je automaticky rozeznáno a spustí se automaticky průvodce instalací. Za normálních okolností není třeba instlaovat ovladač.

3. Vložte přiložené CD do vhodné mechaniky Vašeho počítače a spusťte software.

4. Postupujte podle pokynů na obrazovce.

5. Pro více informací využijte, prosím, nápovědy obsažené na CD.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do endoskopu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout.

• V tekutině ponořte husí krk s kamerou do hloubky max. 82 cm.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro teploměru.

Husí krk endoskopu očistěte čistou vodou vždy, poté, co jej vyjmete z kapaliny a nechte jej uschnout, popř. jej osušte.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Technické údaje

Připojení USB 2.0 Rozlišení 0,3 MPix Typ snímače CMOS Rozlišení kamery 640 x 480 pix Přisvětlení kamery 4 bílé LED Ø kamery 12 mm Délka husího krku 82 cm Rádius ohybu Max. 60 mm Délka USB kabelu 150 cm Úhel záběru 54 ° Zvětšení 1 – 500krát Kroky zvětšování 1x, 100x, 300x a 500x Snímková frekvence 30 fps Formát snímku BMP Formát videozáznamu AVI Rozsah okolní teploty 0 – 45 °C Ochrana kamery IP67 Hmotnost 319 g
