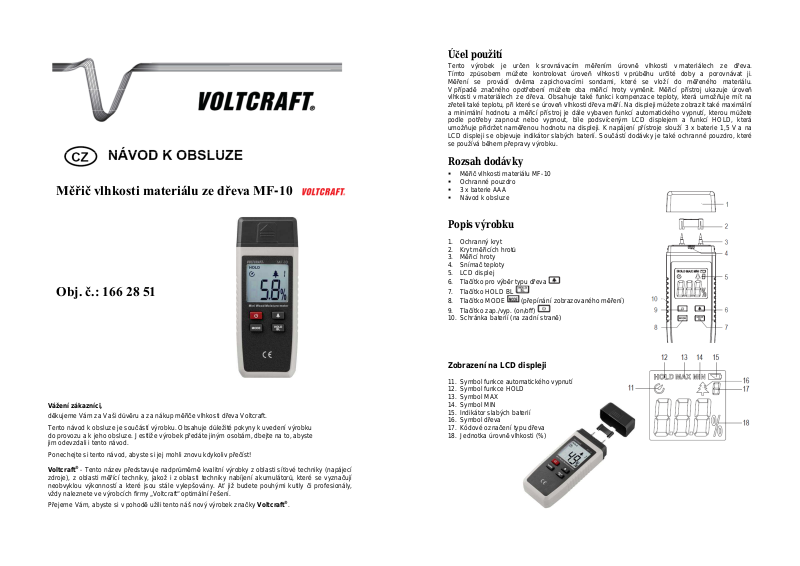

Měřič vlhkosti materiálu ze dřeva MF-10
Obj. č.: 166 28 51
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup měřiče vlhkosti dřeva Voltcraft.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí
zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují
neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály,
vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
Účel použití
Tento výrobek je určen k srovnávacím měřením úrovně vlhkosti v materiálech ze dřeva.
Tímto způsobem můžete kontrolovat úroveň vlhkosti v průběhu určité doby a porovnávat ji.
Měření se provádí dvěma zapichovacími sondami, které se vloží do měřeného materiálu.
V případě značného opotřebení můžete oba měřicí hroty vyměnit. Měřicí přístroj ukazuje úroveň
vlhkosti v materiálech ze dřeva. Obsahuje také funkci kompenzace teploty, která umožňuje mít na
zřeteli také teplotu, při které se úroveň vlhkosti dřeva měří. Na displeji můžete zobrazit také maximální
a minimální hodnotu a měřicí přístroj je dále vybaven funkcí automatického vypnutí, kterou můžete
podle potřeby zapnout nebo vypnout, bíle podsvíceným LCD displejem a funkcí HOLD, která
umožňuje přidržet naměřenou hodnotu na displeji. K napájení přístroje slouží 3 x baterie 1,5 V a na
LCD displeji se objevuje indikátor slabých baterií. Součástí dodávky je také ochranné pouzdro, které
se používá během přepravy výrobku.
Rozsah dodávky
Měřič vlhkosti materiálu MF-10
Ochranné pouzdro
3 x baterie AAA
Návod k obsluze
Popis výrobku
1. Ochranný kryt
2. Kryt měřicích hrotů
3. Měřicí hroty
4. Snímač teploty
5. LCD displej
6. Tlačítko pro výběr typu dřeva
7. Tlačítko HOLD BL
8. Tlačítko MODE (přepínání zobrazovaného měření)
9. Tlačítko zap./vyp. (on/off)
10. Schránka baterií (na zadní straně)
Zobrazení na LCD displeji
11. Symbol funkce automatického vypnutí
12. Symbol funkce HOLD
13. Symbol MAX
14. Symbol MIN
15. Indikátor slabých baterií
16. Symbol dřeva
17. Kódové označení typu dřeva
18. Jednotka úrovně vlhkosti (%)
Obsluha
a) Vložení a výměna baterií
Měřič vlhkosti materiálu ze dřeva MF-10 používá k napájení 3 baterie
typu AAA. Součástí dodávky jsou také baterie, které se musí vložit
do měřicího přístroje MF-10 ještě před uvedením do provozu.
Při vkládání baterií postupujte následujícím způsobem:
Stiskněte prstem pojistku zámku a otevřete kryt schránky baterií
na zadní straně měřicího přístroje.
Dávejte pozor, aby byl přístroj vypnutý.
V případě potřeby odstraňte ze schránky (10) staré baterie.
Při uvádění do provozu není tento krok potřeba.
Vložte do schránky 3 baterie typu AAA při zachování jejich správné polarity (10)
Vraťte na místo kryt schránky baterií.
Baterie se musí vyměnit, když se na displeji (5) rozsvítí symbol slabých baterií (15).
Postupujte přitom podle výše uvedených pokynů. Před vložením nových baterií vyjměte
všechny staré baterie.
b) Zapnutí a vypnutí a výběr typu dřeva
Pokud chcete vypnutý přístroj zapnout, nebo zapnutý přístroj vypnout, stiskněte a podržte tlačítko
zap./vyp. (9).
Pro výběr typu dřeva (a příslušného číselného kódu), které se má změřit, stiskněte tlačítko výběru
typu dřeva (6). Každým stiskem tlačítka se posunete o jeden krok dopředu v cyklu (1 – 4).
Spolu se symbolem dřeva (16) se na LC displeji (5) ukáže číselný kód. Přejděte níže v návodu
na část „f) Dřevo a typy dřeva“, vyberte číselný kód pro dřevo, které chcete měřit a nastavte ho na
měřicím přístroji.
c) Měření
Odstraňte z měřicího přístroje ochranný kryt (1) a kryt měřicích hrotů (2).
kryt měřicích hrotů (2) vložte do ochranného krytu (1), abyste ho neztratili
a měli jste ho po ruce.
Zatlačte měřicí hroty (3) až na doraz do materiálu, jak ukazuje obrázek.
teplotní senzor zjišťuje při měření vlhkosti dřeva teplotu měřeného objektu
a při měření počítá jak s teplotou měřeného objektu, tak s teplotou prostředí.
V proběhu měření se nedotýkejte senzoru prsty, protože by to mělo vliv na
naměřené hodnoty.
Krátkým stiskem tlačítka MODE (8) můžete přepínat zobrazení
maximální, minimální a aktuální naměřené teploty. Spolu s příslušnými
numerickými hodnotami se zobrazují symboly „MAX“ a „MIN“.
Pokud se na displeji (5) neobjeví ani symbol „MAX“, ani „MIN“,
zobrazovaná hodnota představuje aktuálně naměřenou hodnotu.
Naměřená vlhkost dřeva se udává v procentech (%).
Pro přidržení naměřené hodnoty na displeji (5) stiskněte 1x krátce
tlačítko HOLD BL (7).
Pro zavření funkce HOLD a provedení nového měření stiskněte 2x
krátce tlačítko HOLD BL (7).
Opatrně vytáhněte měřicí hroty ze dřeva. Pomalu pohybujte hroty dopředu a dozadu
ve směru textury, aby se uvolnily. Vyhnete se tak jejich poškození.
d) Podsvícení displeje
Pokud je podsvícení vypnuté, stiskněte a chvilku podržte tlačítko HOLD BL (7),
aby se podsvícení displeje zapnulo.
Je-li podsvícení zapnuté, stiskněte a chvilku podržte tlačítko HOLD BL (7), aby se podsvícení
displeje vypnulo.
e) Nastavení automatického vypnutí
V režimu automatického vypnutí se měřicí přístroj vypíná automaticky, pokud se během 5 minut
nestiskne žádné tlačítko. Tuto funkci můžete zapnout, nebo vypnout.
1x stiskněte a podržte tlačítko MODE (8), aby se funkce automatického vypnutí aktivovala.
Na displeji (5) se objeví symbol automatického vypnutí (11) a pokud se během 5 minut nestiskne
žádné tlačítko, měřicí přístroj se automaticky vypne.
2x stiskněte a podržte tlačítko MODE (8), aby se funkce automatického vypnutí deaktivovala.
Symbol automatického vypnutí (11) se z displeje (5) ztratí a měřicí přístroj zůstane zapnutý,
i když se nepoužije déle než 5 minut.
f) Dřevo a druhy dřeva
Název Kódové
Rhodéský týk (baikiaea plurijuga)
Ormosia macrocalyx
Obaleň (Ocotea porosa)
Ořešák vlašský (Juglans regia)
Dvojkřídláč velkokvětý (Keruing)
Topol (Populus)
Týk (Tectona grandis)
Jedle (abies)
Douglaska tisolistá (Pseudotsuga)
Meranti (Pětikřídlovec shorea)
Jedle ojíněná (abies concolor)
Dub (quercus robur)
Javor mono (acer pictum)
číslo
Název Kódové
Jasan ztepilý (fraxinus excelsior)
1
Balzové dřevo (ochroma pyramidale)
1
Santal (santalum album)
1
Jilm (ulmus)
2
Katalpa (catalpa)
2
Jedlovec kanadský (tsuga canadensis)
2
Gurjun (Dipterocarpus-arten)
2
Bříza (Betula)
3
Borovice Massonova (pinus massoniana)
3
Modřín (Larix)
3
Lípa (tilia)
3
Blahočet čilský (araucaria araucana)
3
Borovice vejmutovka (pinus strobus)
3
číslo
3
3
3
3
3
3
3
4
4
4
4
4
4
Obsah vlhkosti ve stromech se liší v závislosti na klimatických podmínkách, geografické lokaci
a mikro lokaci, ale také je různý v různých částech stromu.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do meřicího
přístroje. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro přístroje.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
