DMM LEITUNGSZUORDNUNGSGERÄT
LZG-1
BEDIENUNGSANLEITUNG
SEITE 4 - 20
DMM CABLE ALLOCATOR LZG-1
OPERATING INSTRUCTIONS PAGE 21 - 37
IDENTIFICATEUR DE CONDUITS AVEC
DMM LZG-1
NOTICE D’EMPLOI PAGE 38 - 54
DMM LEIDINGIDENTIFICATIEAPPARAAT LZG-1
GEBRUIKSAANWIJZING PAGINA55 - 71
Best.-Nr. / Item no. /
N° de commande / Bestelnr.:
10 08 78
VERSION 05/11
2
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur
Inbetriebnahme und Hand habung. Achten Sie hierauf, auch wenn Sie dieses Produkt an
Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nach lesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden
Seitenzahlen auf Seite 4.
These operating instructions belong with this product. They contain important information for putting it into service and operating it. This should be noted also when this product is passed on to a third party.
Therefore look after these operating instructions for future reference!
A list of contents with the corresponding page numbers can be found in the index on page 21.
Ce mode d'emploi appartient à ce produit. Il contient des recommandations en ce qui
concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers.
Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile.!
Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention
de la page correspondante à la page 38.
Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in
betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.
Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!
U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de pagina-
nummers op pagina XX.
3
4
EINFÜHRUNG
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir
Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich
auf dem Gebiet der Mess-, Lade- und Netztechnik durch besondere Kompetenz und permanente
Innovation auszeichnet.
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch
schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-Leistungs-Verhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
INHALTSVERZEICHNIS
Einführung ............................................................................................................................................4
Lieferumfang..........................................................................................................................................5
Bestimmungsgemäße Verwendung ......................................................................................................5
Bedienelemente ....................................................................................................................................6
Sicherheitshinweise ..............................................................................................................................7
Produktbeschreibung ............................................................................................................................9
Display-Angaben und Symbole ..........................................................................................................10
1. Messbetrieb Multimeter (DMM) ......................................................................................................10
a) Messgerät einschalten ............................................................................................................11
b) Spannungsmessung „V“ ..........................................................................................................11
c) Widerstandsmessung „Ω” ......................................................................................................11
d) Diodentest ..............................................................................................................................12
e) Durchgangsprüfung ................................................................................................................13
HOLD-Funktion ............................................................................................................................13
MAX-Funktion ..............................................................................................................................13
Auto-Power-Off-Funktion..............................................................................................................14
2. Messbetrieb Leitungszuordnung ....................................................................................................14
a) Leitungszuordnungsgeräte (Sender + Empfänger) einschalten..............................................14

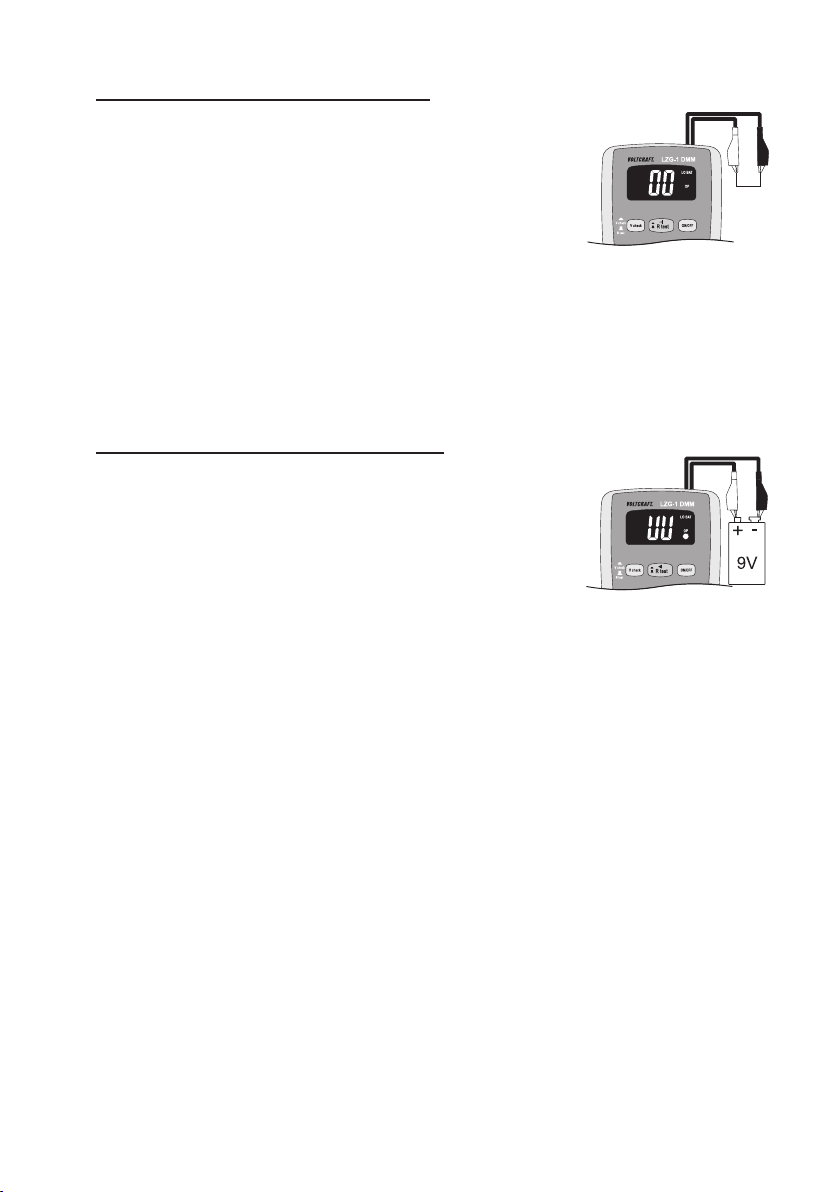

b) Durchgangsprüfung ................................................................................................................14
c) DC-Polaritätstest ....................................................................................................................15

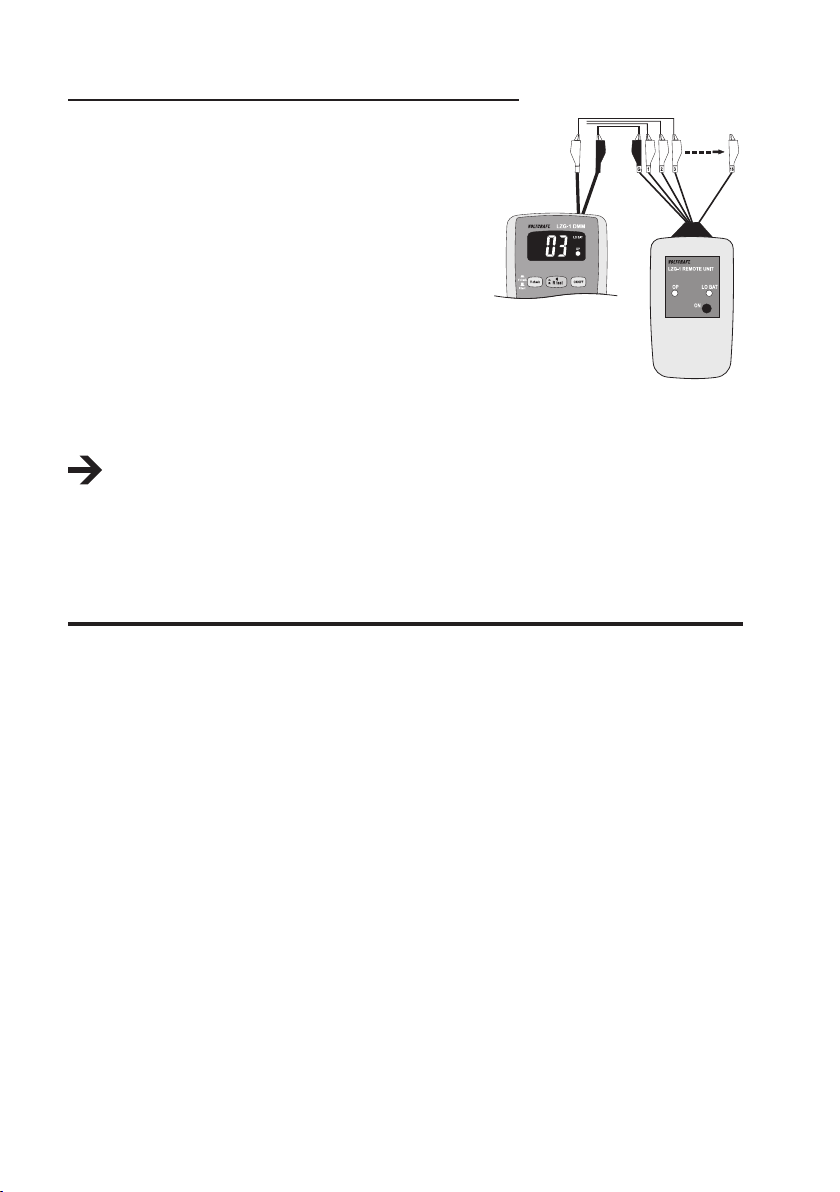

d) Leitungszuordnung..................................................................................................................15
Reinigung und Wartung ......................................................................................................................16
Einsetzen und Wechseln der Batterien ........................................................................................16
Entsorgung ..........................................................................................................................................18
Entsorgung von gebrauchten Batterien! ......................................................................................18
Behebung von Störungen....................................................................................................................18
Technische Daten................................................................................................................................19
5
LIEFERUMFANG
Digital-Multimeter mit Gummiholster (LZG-1 DMM)
Remote-Einheit (LZG-1 REMOTE UNIT)
2 Blockbatterien 9V
2 Micro-Batterien (AAA)
Sicherheitsmessleitungen rot und schwarz
Bedienungsanleitung
BESTIMMUNGSGEMÄßE VERWENDUNG
- Messen und Anzeigen der elektrischen Größen im Bereich der Überspannungskategorie CAT III
(bis max. 600V gegen Erdpotential, gemäß EN 61010-1) und allen niedrigeren Kategorien.
- Messen von Gleich- und Wechselspannung bis max. 600 V DC/AC rms (effektiv.)
- Messen von Widerständen bis 40 MOhm
- Durchgangsprüfung (< 35 Ohm akustisch) und Diodentest.
- Leitungszuordnung für bis zu 16 Adern in spannungslosen Leitungen
- Polaritätstest im Bereich von 5 – 16 V/DC (im Leitungszuordnungsmodus)
- Akustischer Durchgangsprüfer (< 100 Ohm, im Leitungszuordnungsmodus)
Die Messfunktionen werden über den Drehschalter angewählt. In allen Messbereichen ist die automatische Messbereichswahl aktiv.
Das Gehäuse des LZG-1 DMM enthält zwei
unabgängig arbeitende Funktionsteile. Das Leitungszuordnungsgerät (Empfänger) „A“ weist
gegenüber dem Multimeterteil (DMM) „B“ eine
Schutztrennung auf. Beide Geräteteile funktionieren unabhängig voneinander.
Das Messgerät darf im geöffneten Zustand, mit geöffnetem Batteriefach bzw.
bei fehlendem Batteriefachdeckel, nicht betrieben werden. Eine Messung
unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel
- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezifikationen
des Multimeters abgestimmt sind.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem
ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte
Produkt darf nicht geändert bzw. umgebaut werden!
Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nachschlagen auf.
Die Sicherheitshinweise sind unbedingt zu beachten!
6
BEDIENELEMENTE
(Siehe Ausklappseite)
1 Display (LED) für Leitungszuordnung, Durchgangsprüfer und Polaritätstest
2 Umschalttaste Durchgangsprüfer und Leitungszuordnung (R = Receiver = Empfänger)
3 Umschalttaste Leitungszuordnung (R = Receiver = Empfänger) und Polaritätstest (V check)

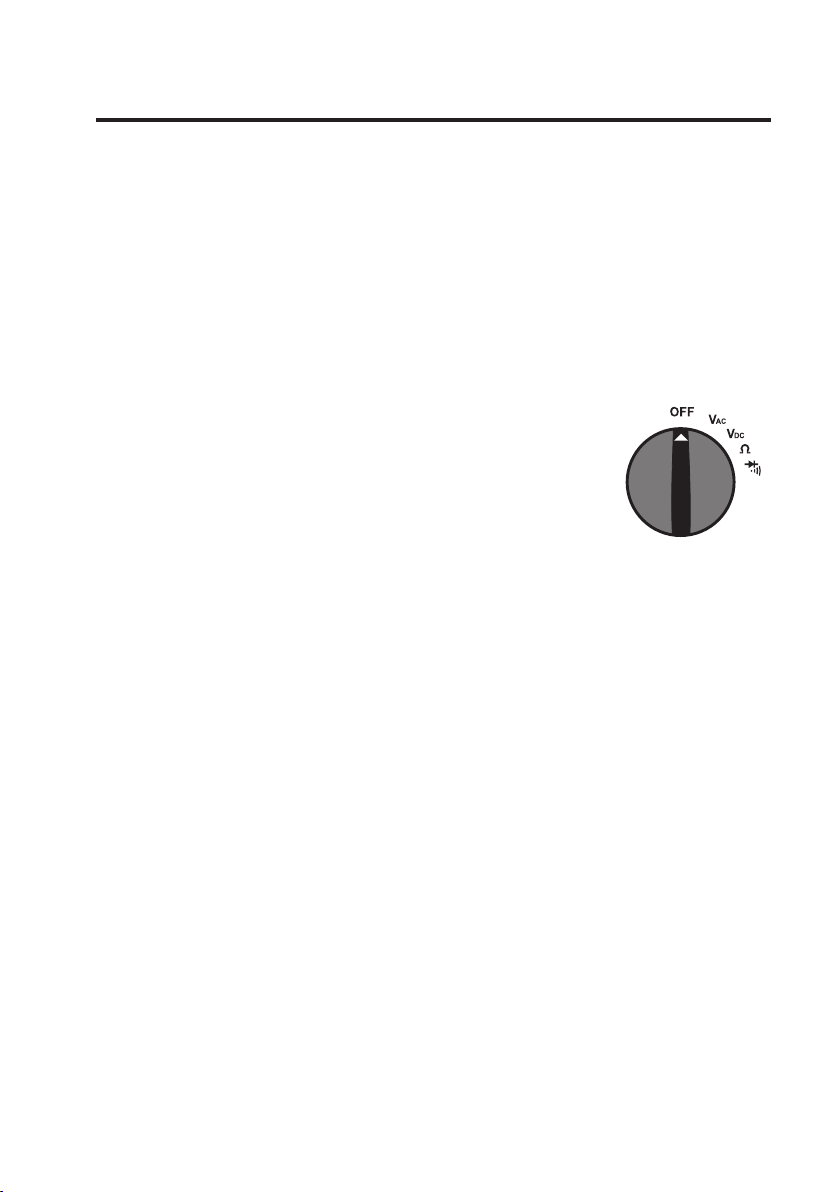

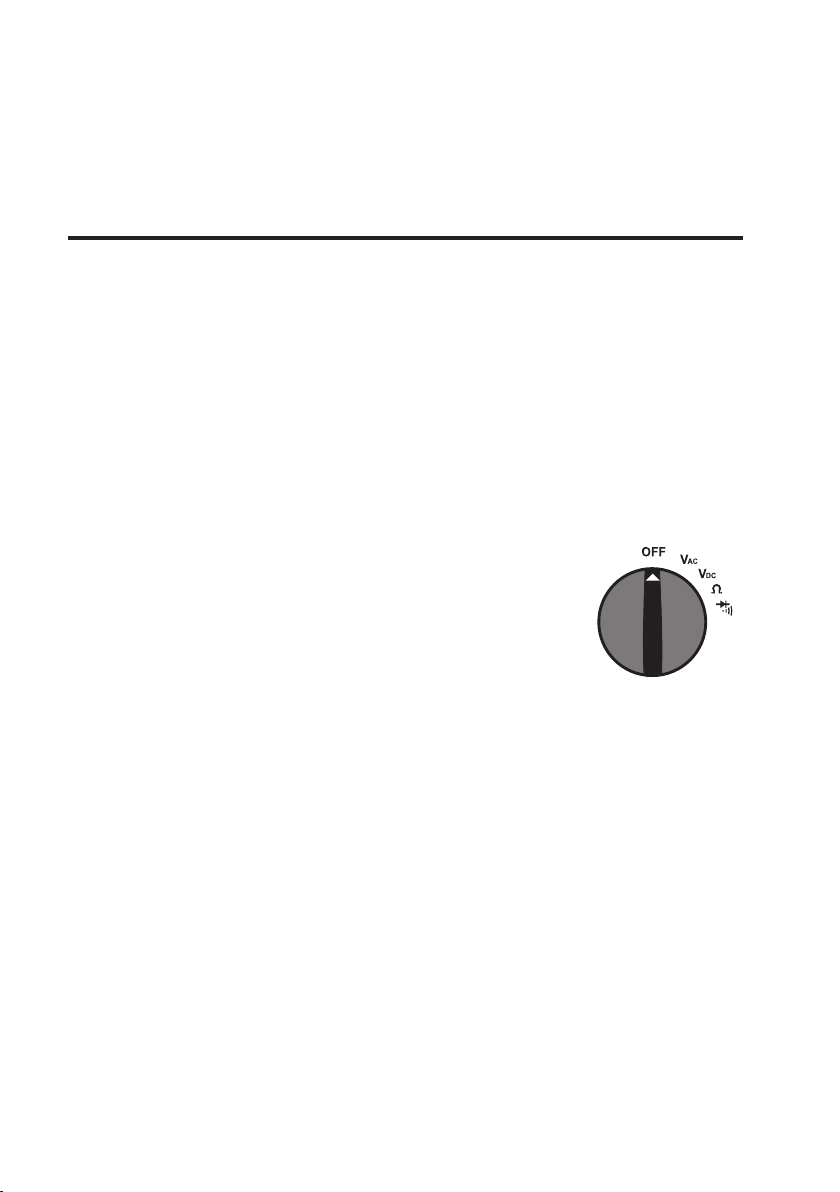

4 Drehschalter
5 Display (LCD) für Multimeter
6 MODE-Taste zum Umschalten der Messfunktionen Diodentest und Durchgangsprüfer
7 COM-Messbuchse (Bezugsmasse, Minuspotenzial)
8 V-Messbuchse für alle Messfunktionen des Multimeters (Pluspotenzial)
9 HOLD-Taste zum „Einfrieren“ des dargestellten Displaywertes
10 MAX-Taste; hält den Maximalwert im Spannungsmessbereich fest.
11 Rückseitiges Batteriefach
12 Abnehmbarer Gummi-Schutzrahmen mit rückseitigem Aufstellbügel
13 ON/OFF-Taste zum Ein- und Ausschalten der Leitungszuordnungs-Anzeige
14 Messleitungen für Leitungszuordnung und Polaritätstest (rot = Pluspol, schwarz = Bezugspotenzial))
15 Rückseitiges Batteriefach
16 Betriebsschalter für Remote-Einheit (gedrückt = Ein)
17 Betriebsanzeige „OP“
18 Batteriewechselanzeige „LO BAT“
19 Identifikationsleitungen (Schwarz = G (Bezugsleitung), rot = Code 1 – 16)
7
SICHERHEITSHINWEISE
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Garantie/Gewährleistung! Für Folgeschäden übernehmen wir
keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung! In solchen Fällen erlischt die Garantie/Gewährleistung.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender
die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten
sind.
Folgende Symbole gilt es zu beachten:
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Ꮨ
Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.
Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.
°
Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien
Schutzklasse 2 (doppelte oder verstärkte Isolierung)
CAT II Überspannungskategorie II für Messungen an elektrischen und elektronischen Geräten,
welche über einen Netzstecker mit Spannung versorgt werden. Diese Kategorie umfasst
auch alle kleineren Kategorien (z.B. CAT I zur Messung von Signal- und Steuerspannungen).
CAT III Überspannungskategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen
oder Unterverteilungen). Diese Kategorie umfasst auch alle kleineren Kategorien (z.B.
CAT II zur Messung an Elektrogeräten).
Erdpotential
8
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern
des Gerätes nicht gestattet.
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Gerätes haben.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit
Messgeräten durch geschultes Personal verantwortlich zu überwachen.
Die Spannung zwischen den Messbuchsen des Multimeterteils und Erdpotential darf 600 V DC/AC in
CAT III nicht überschreiten.
An die Krokoklemmen des Leitungszuordnungsteils (14 und 19) dürfen keine Spannungen >16 V/DC
angelegt werden. Diese Klemmen sind nur für Signal- und Steuerspannungen vorgesehen bzw. für
spannungslose Leitungen.
Vor jedem Wechsel des Messbereiches sind die Messspitzen vom Messobjekt zu entfernen.
Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >25 V Wechsel- (AC) bzw. >35 V
Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter
einen lebensgefährlichen elektrischen Schlag erhalten.
Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en).
Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist.
Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse/Messpunkte während der Messung nicht, auch nicht indirekt, berühren. Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen darf während des Messens nicht gegriffen werden.
Verwenden Sie das Multimeter nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! /
energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden,
Schaltungen und Schaltungsteile usw. unbedingt trocken sind.
Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren. Dadurch kann der Messwert verfälscht werden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer
Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein
gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.
9
Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
Verwenden Sie zum Messen nur die beiliegenden Messleitungen bzw. Messzubehör welche auf die
Spezifikationen des Multimeters abgestimmt sind.
Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.
PRODUKTBESCHREIBUNG
Die Messwerte werden zusammen mit den Einheiten und Symbolen am Multimeter (im folgendem
DMM genannt) in einer Digitalanzeige dargestellt. Die Messwertanzeige des DMM umfasst 2000
Counts (Count = kleinster Anzeigewert).
Wird das DMM ca. 15 Minuten nicht bedient, schaltet sich das Gerät automatisch ab. Die Batterien
werden geschont und ermöglichen eine längere Betriebszeit.
Die Leitungszuordnung wird in einem separaten LED-Display angezeigt und arbeitet unabhängig vom
DMM.
Das Messgerät ist sowohl im Hobby- als auch im professionellen Bereich einsetzbar.
Zur besseren Ablesbarkeit kann das DMM mit dem rückseitigen Aufstellbügel ideal platziert werden.
Drehschalter (4) am Multimeter
Die einzelnen Messfunktionen werden über einen Drehschalter angewählt. Die automatische Bereichswahl „Autorange“ ist in allen Messbereichen aktiv. Hierbei wird immer der jeweils passende Messbereich
eingestellt.
Die Messfunktion Diodentest und Durchgangsprüfung ist doppelt
belegt. Diese Funktionen werden mit der Taste „MODE“ (6) umgeschaltet.
Das Messgerät ist in der Schalterposition „OFF“ ausgeschaltet. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.
10
DISPLAY-ANGABEN UND SYMBOLE
Dies ist eine Aufstellung aller möglichen Symbole und Angaben am DMM.
AUTO Automatische Bereichswahl ist aktiv
HOLD Data-Hold-Funktion ist aktiv
OL Overload = Überlauf; der Messbereich wurde überschritten
OFF Aus-Position. Das DMM ist ausgeschaltet
Symbol für Batteriewechsel
Symbol für den Diodentest
Symbol für den akustischen Durchgangsprüfer
Symbol für „Taste nicht gedrückt)
Symbol für „Taste gedrückt“
AC Wechselgröße für Spannung und Strom
DC Gleichgröße für Spannung und Strom
mV Milli-Volt (exp.–3)
V Volt (Einheit der elektrischen Spannung)
Ω Ohm (Einheit des elektrischen Widerstandes)
kΩ Kilo-Ohm (exp.3)
MΩ Mega-Ohm (exp.6)
MAX Maximalwert-Anzeige
1. MESSBETRIEB MULTIMETER (DMM)
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren
Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25
V ACrms oder 35 V DC anliegen können! Lebensgefahr!
Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitungen auf Beschä-
digungen wie z.B. Schnitte, Risse oder Quetschungen. Defekte Messleitungen dür-
fen nicht mehr benutzt werden! Lebensgefahr!
Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen darf während
des Messens nicht gegriffen werden.
Der Messbetrieb ist nur bei geschlossenem Gehäuse und Batteriefach zulässig.
Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich
überschritten.
11
a) Messgerät einschalten
Das Messgerät wird über den Drehschalter (4) eingeschaltet. Drehen Sie den Drehschalter in die entsprechende Messfunktion. Zum Ausschalten bringen Sie den Drehschalter in Position „OFF“. Schalten
Sie das Messgerät bei Nichtgebrauch immer aus (Position „OFF“).
Bevor Sie mit dem Messgerät arbeiten können, müssen erst die beiliegenden Batterien eingesetzt werden. Das Einsetzen und Wechseln der Batterien ist im Kapitel
„Reinigung und Wartung“ beschrieben.

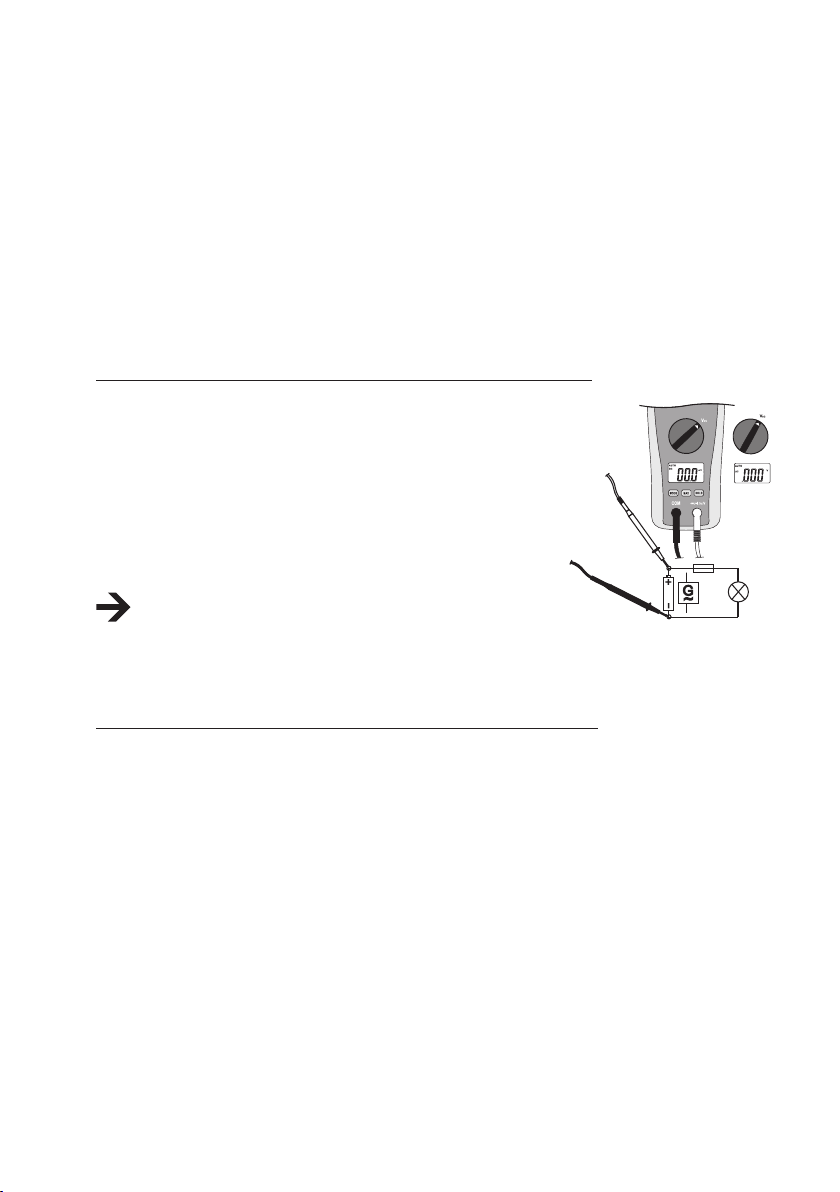

b) Spannungsmessung „V“
Zur Messung von Gleichspannungen „V DC“ gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „V DC“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (8), die
schwarze Messleitung in die COM-Messbuchse (7).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Batterie, Schaltung usw.). Die rote Messspitze entspricht dem Pluspol,
die schwarze Messspitze dem Minuspol.
- Die jeweilige Polarität des Messwertes wird zusammen mit dem
augenblicklichen Messwert im Display angezeigt.
Sobald bei der Gleichspannung ein Minus „-„ vor dem
Messwert erscheint, ist die gemessene Spannung negativ (oder die Messleitungen sind vertauscht).
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Zur Messung von Wechselspannungen „V AC“ gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „V AC“. Im Display erscheint „AC“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (8), die schwarze Messleitung in die COMMessbuchse (7).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Generator, Schaltung usw.).
- Der Messwert wird im Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

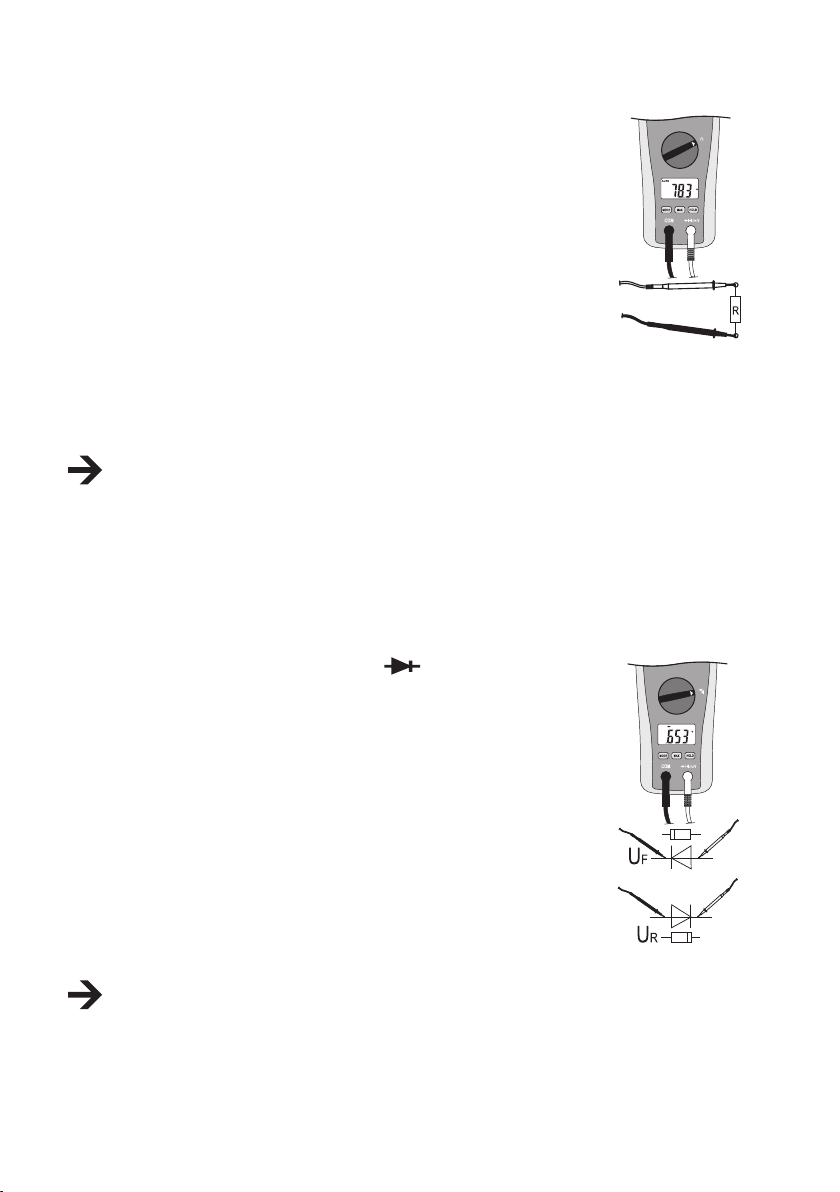

c) Widerstandsmessung „Ω”
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
12
Zur Widerstandsmessung gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „Ω“.
- Stecken Sie die rote Messleitung in die Ω -Messbuchse (8), die schwarze
Messleitung in die COM-Messbuchse (7).
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden
Messspitzen verbinden. Daraufhin muss sich ein Widerstandswert von ca.
0 - 0,5 Ohm einstellen (Eigenwiderstand der Messleitungen).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt. Der Messwert
wird, sofern das Messobjekt nicht hochohmig oder unterbrochen ist, im Display angezeigt. Warten Sie, bis sich die Anzeige stabilisiert hat. Bei Widerständen >1 MOhm kann dies einige Sekunden dauern.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den
Messbereich überschritten bzw. der Messkreis ist unterbrochen.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und
schalten Sie das DMM aus.
Wenn Sie eine Widerstandsmessung durchführen, achten Sie
darauf, dass die Messpunkte, welche Sie mit den Messspitzen zum Messen berühren,
frei von Schmutz, Öl, Lötlack oder ähnlichem sind. Solche Umstände können das Messergebnis verfälschen.
d) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
- Schalten Sie das DMM ein und wählen den Messbereich
- Im Display erscheint das Diodensymbol.
- Stecken Sie die rote Messleitung in die Ω-Messbuchse (8), die schwarze
Messleitung in die COM-Messbuchse (7).
-
Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden
Messspitzen verbinden. Daraufhin muss sich ein Wert von ca. 0 V einstellen.
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Diode).
- Im Display wird die Durchlassspannung „UF“ in Volt (V) angezeigt. Ist „OL“
ersichtlich, so wird die Diode in Sperrrichtung (UR) gemessen oder die
Diode ist defekt (Unterbrechung). Führen Sie zur Kontrolle eine gegenpolige Messung durch.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und
schalten Sie das DMM aus.
Silizium-Dioden weisen eine Durchlassspannung (UF) von ca. 0,4
– 0,9 V auf.
13

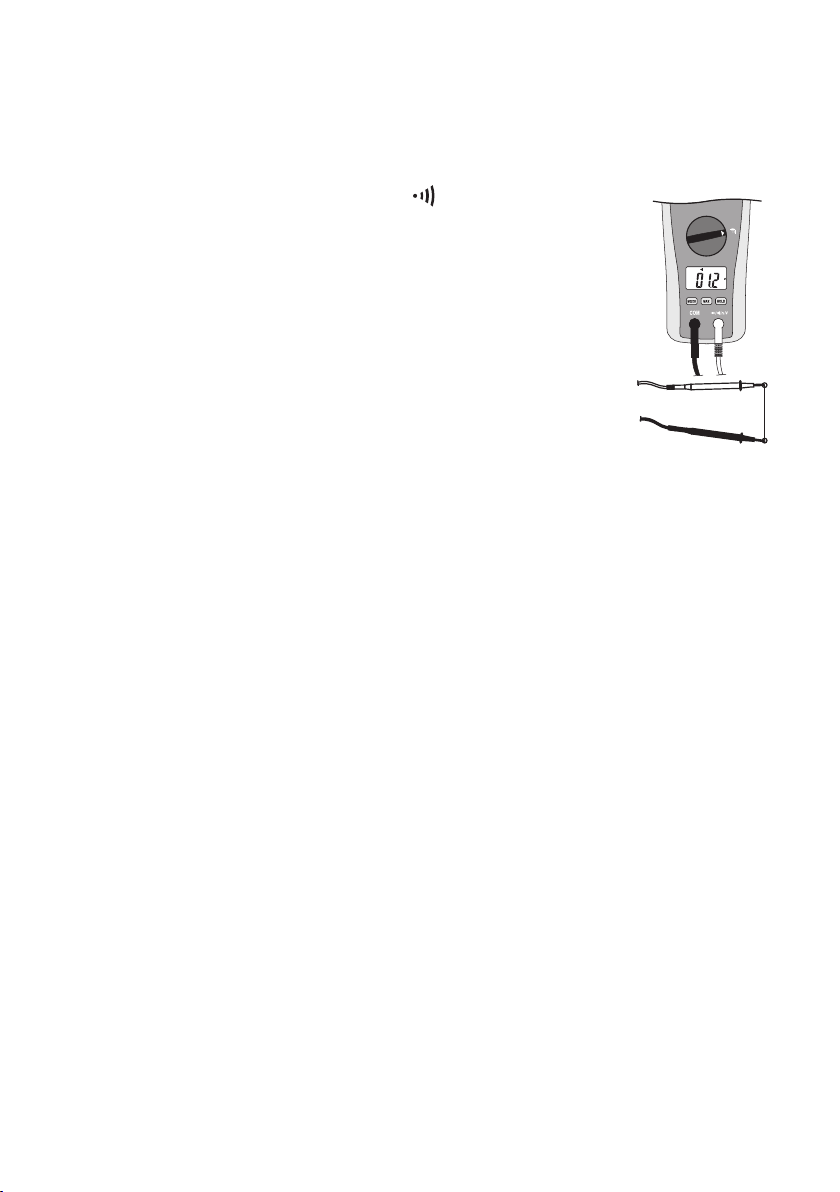

e) Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
- Schalten Sie das DMM ein und wählen den Messbereich
- Drücken Sie die Taste "MODE" (6), um die Messfunktion umzuschalten. Im
Display erscheint das Symbol für Durchgangsprüfung. Eine erneute Betätigung schaltet in die erste Messfunktion usw.
- Stecken Sie die rote Messleitung in die Ω-Messbuchse (8), die schwarze
Messleitung in die COM-Messbuchse (7).
- Als Durchgang wird ein Messwert < 35 Ohm erkannt und es ertönt ein
Piepton.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den
Messbereich überschritten bzw. der Messkreis ist unterbrochen. Führen Sie
zur Kontrolle eine gegenpolige Messung durch.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und
schalten Sie das DMM aus.
HOLD-Funktion
Die HOLD-Funktion friert den momentan dargestellten Messwert ein, um diesen in Ruhe abzulesen
oder zu protokollieren.
Stellen Sie bei der Überprüfung von spannungsführenden Leitern sicher, dass diese Funktion bei Testbeginn deaktiviert ist. Es wird sonst ein falsches Messergebnis
vorgetäuscht!
Zum Einschalten der Hold-Funktion drücken Sie die Taste „HOLD“ (9); ein Signalton bestätigt diese
Aktion und es wird „HOLD“ im Display angezeigt.
Um die HOLD-Funktion abzuschalten, drücken Sie die Taste „HOLD“ erneut oder wechseln Sie die
Messfunktion.
MAX-Funktion
Diese Funktion hält den Maximal-Messwert bei fortlaufender Messung im Display fest. Diese Funktion
ist nur im Spannungsmessbereich „V/AC“ und „V/DC“ verfügbar.
- Drücken Sie im V-Messbetrieb die Taste „MAX“ (10). Im Display erscheint „MAX“ und es wird der
höchste Wert angezeigt und festgehalten.
- Drücken Sie die Taste „MAX“ erneut, schalten Sie in den normalen Messbetrieb zurück.
14
Auto-Power-Off-Funktion
Das DMM schaltet nach 15 Minuten automatisch ab, wenn keine Taste oder der Drehschalter betätigt
wurde. Diese Funktion schützt und schont die Batterie und verlängert die Betriebszeit.
Um das DMM nach einer automatischen Abschaltung wieder einzuschalten betätigen Sie den Drehschalter oder drücken eine beliebige Funktionstaste (MODE, MAX, HOLD).
2. MESSBETRIEB LEITUNGSZUORDNUNG
Überschreiten Sie auf keinen Fall die max. zulässige Eingangsgröße von 16 V/DC.
Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V ACrms oder 35 V DC anliegen können! Lebensgefahr!
Kontrollieren Sie vor Messbeginn die fest angeschlossenen Messleitungen auf
Beschädigungen wie z.B. Schnitte, Risse oder Quetschungen. Defekte Messleitungen dürfen nicht mehr benutzt werden! Gefahr der Fehlmessung.
Der Messbetrieb ist nur bei geschlossenem Gehäuse und Batteriefach zulässig.
Schalten Sie die beiden Geräte für die Leitungszuordnung nach dem Betrieb immer
ab. Die Geräte schalten nicht wie das DMM automatisch ab.
Das Leitungszuordnungsgerät ist zweiteilig. Zum Betrieb wird der Sender (REMOTE-UNIT) benötigt,
der die entsprechende Zahlenkodierung auf die Testleitungen gibt. Der Empfänger im DMM dekodiert
diese Kennung und zeigt die entsprechende Ziffer in der LED-Anzeige (1) an. Für die Identifikation ist
lediglich eine bekannte Bezugsleitung erforderlich. Dies kann auch eine vorhanden Wasserleitung,
Heizungsrohr etc. sein.
a) Leitungszuordnungsgeräte (Sender + Empfänger) einschalten
Die Remote-Einheit (Sender) und der Empfänger (im DMM) wird über einen Druckschalter (13 und 16)
ein- und ausgeschaltet. In gedrückter Position sind die beiden Geräte eingeschaltet. Zum Ausschalten
drücken Sie den Schalter erneut.
Der Betrieb wird durch die Anzeige „OP“ signalisiert. Die Anzeige „OP“ (1) leuchtet bei der DMM-Empfängereinheit, bei der Sendereinheit blinkt die Anzeige „OP“ (17).
Bevor Sie mit dem Leitungszuordnungsgerät arbeiten können, müssen erst die beiliegenden Batterien eingesetzt werden. Das Einsetzen und Wechseln der Batterien
ist im Kapitel „Reinigung und Wartung“ beschrieben.

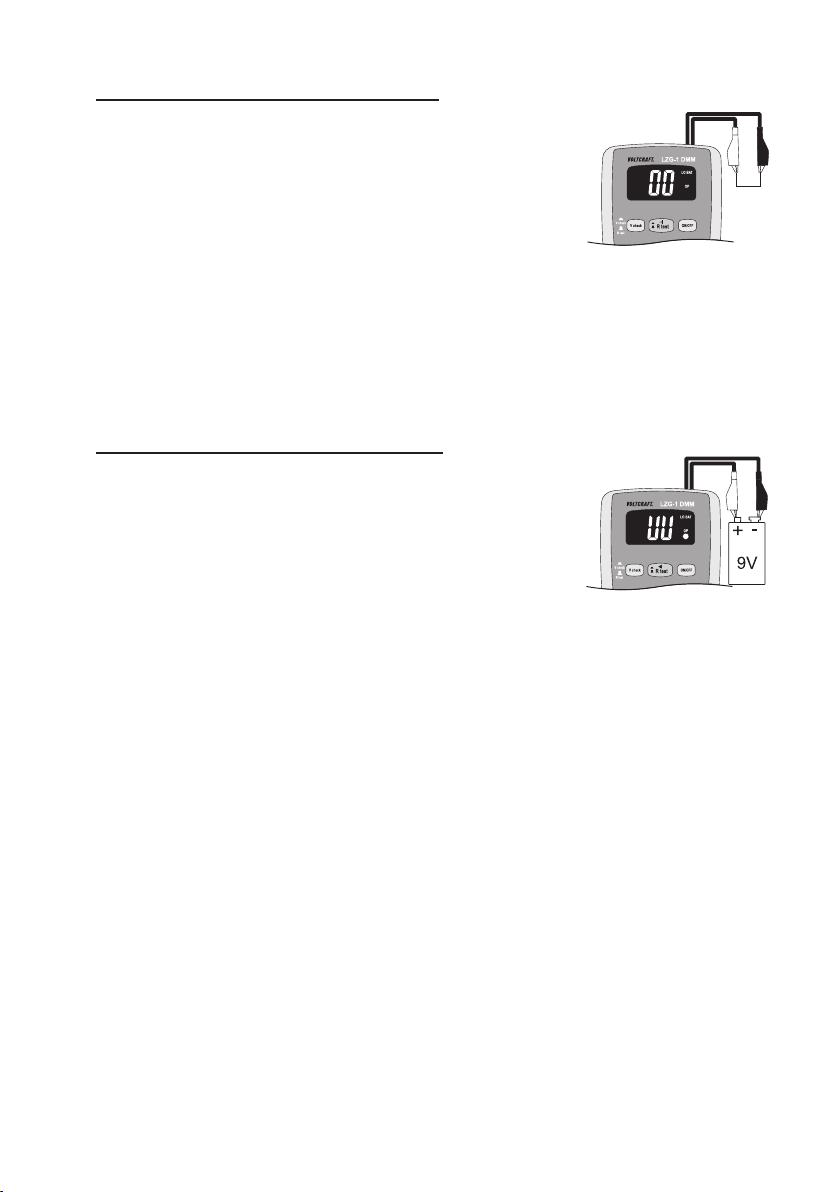

b) Durchgangsprüfung
Durchgangsprüfungen können mit der Empfängereinheit am DMM durchgeführt werden. Widerstände
von ca. <100 Ohm werden akustisch signalisiert.
15
Zur Durchgangsprüfung gehen Sie wie folgt vor:
- Schalten Sie die Empfängereinheit durch Drücken des Schalters
„ON/OFF“ (13) ein. Der Schalter rastet ein und die LED-Anzeige (1)
zeigt „00“. Die Betriebsanzeige „OP“ leuchtet.
- Drücken Sie den Schalter „R test“ (2). Die Anzeige „OP“ erlischt. Die
Durchgangsprüferfunktion ist aktiv.
- Verbinden Sie die beiden Krokoklemmen mit der zu prüfenden Leitung. Bei einem niederohmigen Durchgang (ca. <100 Ohm) wird ein
Signalton hörbar.
- Beenden Sie die Durchgangsprüfung durch Drücken des Schalters „R test“ und schalten die Empfängereinheit manuell ab (Schalter „ON/OFF“).
c) DC-Polaritätstest
Die Empfängereinheit kann an Kleinspannungen von 5 bis 16 V/DC die Polarität ermitteln.
Zur Durchgangsprüfung gehen Sie wie folgt vor:
- Schalten Sie die Empfängereinheit durch Drücken des Schalters
„ON/OFF“ (13) ein. Der Schalter rastet ein und die LED-Anzeige (1)
zeigt „00“. Die Betriebsanzeige „OP“ leuchtet. Leuchtet „OP“ nicht,
so drücken Sie bitte den Schalter „R test“ (2) in die ungedrückte
Position.
- Drücken Sie den Schalter „V check“ (3). Die Anzeige „00“ erlischt.
Die Funktion Polaritätstest ist aktiv.
- Verbinden Sie die rote Krokoklemme mit dem Pluspol und die schwarze Krokoklemme mit dem
Minuspol der Spannungsquelle, so zeigt die LED-Anzeige „UU“.
- Erfolgt keine Anzeige, so kann die Polarität vertauscht sein oder die Spannung liegt außerhalb des
Testbereiches (5 – 16 V/DC). Führen Sie einen gegenpoligen Test durch um die beiden Möglichkeiten einzugrenzen.
- Bringen Sie alle Druckschalter in die ungedrückte Position und schalten die Empfängereinheit
manuell ab (Schalter „ON/OFF“).
d) Leitungszuordnung
Mit der Leitungszuordnung können bis zu 16 Leiter identifiziert werden. Dazu ist lediglich eine bekannte Bezugsleitung erforderlich, die im Hausbereich auch eine Wasser- oder Heizungsleitung etc. sein
kann.
Der Sender (REMOTE-UNIT) kodiert jede Prüfleitung mit einer Zahl. Diese Zahlen sind an den entsprechenden Krokoklemmen angegeben.
Der Empfänger (DMM) dekodiert das Signal und zeigt die aktuelle Leitungsnummer in der LED-Anzeige (1) an.
16
Zur Leitungszuordnung gehen Sie wie folgt vor:
- Schalten Sie die Empfängereinheit durch Drücken des
Schalters „ON/OFF“ (13) ein. Der Schalter rastet ein
und die LED-Anzeige (1) zeigt „00“. Die Betriebsanzeige „OP“ leuchtet.
- Drücken Sie an der „Remote-Einheit den Betriebsschalter (16). Die Betriebsanzeige „OP“ blinkt.
- Kontaktieren Sie die schwarzen Krokoklemmen (Be zugs leitungen) über eine bekannte Leitung miteinander
- Klemmen Sie die Krokoklemmen (19) der Remote-Einheit an das zu Prüfende Kabel. Sie können bis zu 16
Leitungen je Messvorgang kontaktieren.
- Tasten Sie mit der roten Klemme (14) nacheinander die Einzelnen Leiter ab. Die Zuordnung wird
im LED-Display angezeigt.
- Schalten sie nach Prüfende die Empfänger- und Sendereinheit manuell ab (Schalter „ON/OFF“).
Die Leitungszuordnung kann an allen leitfähigen und gegeneinander Isolierten Leitungen,
Kabel und Rohre angewendet werden.
Der max. Leitungswiderstand der zu prüfenden Leitung darf max. 30 kOhm betragen.
Wird dieser Bereich überschritten, so wird in der Anzeige „00“ angezeigt.
REINIGUNG UND WARTUNG
Allgemein
Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich
einmal kalibriert werden.
Das Messgerät ist bis auf eine gelegentliche Reinigung und den Batteriewechsel absolut wartungsfrei.
Den Batteriewechsel finden Sie im Anschluss.
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der Messleitungen z.B. auf Beschädigung des Gehäuses oder Quetschung usw.
Reinigung
Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von
Hand möglich ist, können spannungsführende Teile freigelegt werden.
Vor einer Reinigung oder Instandsetzung müssen die angeschlossenen Leitungen
vom Messgerät und von allen Messobjekten getrennt werden. Schalten Sie das
DMM aus.
17
Verwenden Sie zur Reinigung keine carbonhaltigen Reinigungsmittel, Benzine, Alkohole oder ähnliches. Dadurch wird die Oberfläche des Messgerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge,
Schraubendreher oder Metallbürsten o.ä.
Zur Reinigung des Gerätes bzw. des Displays und der Messleitungen nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch. Lassen Sie das Gerät komplett abtrocknen, bevor Sie es für den nächsten Messeinsatz verwenden.
Einsetzen und Wechseln der Batterien
Zum Betrieb des Multimeters werden zwei Micro-Batterien (AAA) benötigt. Bei Erstinbetriebnahme
oder wenn das Batterie-Wechselsymbol im Display erscheint, müssen neue, volle Batterien
eingesetzt werden.
Der Leitungszuordnungsteil benötigt wie die „Remote“-Einheit einen 9V-Block. Ein Batteriewechsel ist
nötig, wenn die Anzeige „LO BAT“ leuchtet.
Zum Einsetzen/Wechseln der Batterien im DMM gehen Sie wie folgt vor:
- Trennen Sie Ihr Messgerät von allen Messkreisen und schalten es aus.
- Entfernen Sie den Gummischutzrahmen (12) vom Gerät.
- Lösen Sie die beiden Schrauben des Batteriefachdeckels
(11) und ziehen diesen vom Gerät
- Setzen Sie neue Batterien polungsrichtig in das Fach.
- Verschließen Sie das Gehäuse wieder sorgfältig.
Zum Einsetzen/Wechseln der Batterie an der Remote-Einheit
gehen Sie wie folgt vor:
- Entfernen Sie alle Messleitungen vom Messgerät und schalten es aus.
- Lösen Sie die Schraube des Batteriefachdeckels (15) und
ziehen diesen vom Gerät
- Setzen Sie eine neue Batterie polungsrichtig in das Fach.
- Verschließen Sie das Gehäuse wieder sorgfältig.
Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand.
!LEBENSGEFAHR!
Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören.
Lassen Sie keine Batterien achtlos herumliegen. Diese könnten von Kindern oder
Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort
einen Arzt auf.
18
Entfernen Sie die Batterien bei längerer Nichtbenutzung aus dem Gerät, um ein
Auslaufen zu verhindern.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie keine
Batterien ins Feuer.
Batterien dürfen nicht aufgeladen oder zerlegt werden. Es besteht Explosionsgefahr.
Passende Alkaline Batterien erhalten Sie unter folgender Bestellnummer:
9 V Blockbatterie: Best.-Nr. 65 25 10 (Bitte 2x bestellen),
1,5 V Micro-Batterie: Best.-Nr. .65 23 03 (Bitte 2x bestellen)
Verwenden Sie nur Alkaline Batterien, da diese leistungsstark und langlebig sind.
ENTSORGUNG
Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät
am Ende seiner Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen
Bestimmungen bei den kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt.
Entsorgung von gebrauchten Batterien!
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet,
die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für
das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer
Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum
Umweltschutz!
BEHEBUNG VON STÖRUNGEN
Mit dem DMM Leitungszuordnungsgerät haben Sie ein Produkt erworben, welches nach dem aktuellen Stand der Technik gebaut wurde und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:
19
Beachten Sie unbedingt die Sicherheitshinweise!
Fehler Mögliche Ursache Mögliche Abhilfe
Das Gerät Ist die Batterie verbraucht ? Kontrollieren Sie den Zustand.
funktioniert nicht. Batteriewechsel
Keine Ist eine falsche Messfunktion aktiv Kontrollieren Sie die Anzeige (AC/DC)
Messwertänderung. (AC/DC)? und schalten die Funktion ggf. um.
Ist die Hold-Funktion aktiviert Drücken Sie die Taste „HOLD“ um
(Anzeige "HOLD") diese Funktion zu deaktivieren.
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser Techn. Support unter folgender Telefonnummer zur
Verfügung:
Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.-Nr. 0180 / 586 582 7.
TECHNISCHE DATEN
An
zeige LCD, 2000 Counts (Zeichen)
Messleitungslänge je ca. 80 cm
Messimpedanz >7,5 MΩ (V-Bereich)
Automatische Abschaltung ca. 15 Minuten
Betriebsspannung DMM 2 x Micro-Batterie (AAA)
Empfänger 9V Blockbatterie
Sender 9V Blockbatterie
Arbeitsbedingungen 0 bis 40°C (<75%rF)
Betriebshöhe max. 2000 m
Lagertemperatur -10°C bis +50°C (<80%rF)
Gewicht DMM ca. 308 g
Sender ca. 230 g
Abmessungen (LxBxH) DMM 162 x 74 x 44 (mm)
Sender 140 x 69 x 32 (mm)
Überspannungskategorie CAT III 600 V, Verschmutzungsgrad 2
(nur DMM über Sicherheitsbuchsen)
Leitungszuordnung
Leiterwiderstand max. 30 kΩ (für Prüflänge)
Polaritätstest 5 – 16 V/DC
Durchgangsprüfer <100 Ω (akustisch)
Messleitungslänge je ca. 27 cm
Überlastschutz max. 50 V
20
Messtoleranzen
Angabe der Genauigkeit in ± (% der Ablesung + Anzeigefehler in Counts (= Anzahl der kleinsten Stellen)). Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23°C (± 5°C), bei einer rel. Luftfeuchtigkeit von kleiner als 75 %rF, nicht kondensierend.
Gleichspannung V/DC
Bereich Auflösung Genauigkeit
200 mV 0,1 mV ±(0,8% + 4)
2 V 0,001 V
20 V 0,01 V
±(1,3% + 4)
200 V 0,1 V
600 V 1 V
Überlastschutz: 600 V; Impedanz >7,5 MΩ
Wechselspannung V/AC
Bereich Auflösung Genauigkeit
2 V 0,001 V
±(1,3% + 6)
20 V 0,01 V
200 V 0,1 V
±(1,8% + 10)
600 V 1 V
Frequenzbereich 50 – 60 Hz; Mittelwert bei Sinus-Spannung; Überlastschutz 600 V; Impedanz >7,5 MΩ
Widerstand Ω
Bereich Auflösung Genauigkeit
200 Ω 0,1 Ω ±(1,0% + 6)
2 kΩ 0,001 kΩ
20 kΩ 0,01 kΩ ±(1,5% + 4)
200 kΩ 0,1 kΩ
2 MΩ 0,001 MΩ ±(2,0% + 5)
20 MΩ 0,01 MΩ ±(5,0% + 8)
Überlastschutz 600 V
Diodentest
Prüfspannung Auflösung Prüfstrom
1,5 V 0,001 V 1 mA (typisch)
Überlastschutz 600 V
Akustischer Durchgangsprüfer <35 Ω Dauerton, Überlastschutz 600 V
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie
keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V
ACrms oder 35 V DC anliegen können! Lebensgefahr!
21
INTRODUCTION
Dear customer,
Thank you for making the excellent decision to purchase this Voltcraft® product.
You have acquired a quality product from a brand family which has distinguished itself in the fields of
measuring, charging and network technology thanks to its particular expertise and its permanent innovation.
The products of the Voltcraft® family offer optimum solutions even for the most demanding applications for ambitious hobby electricians as well as for professional users. Voltcraft® offers you reliable
technology at an extraordinarily favourable cost-performance ratio.
Therefore, we are absolutely sure: starting to use Voltcraft will also be the beginning of a long, successful relationship.
We hope you will enjoy using your new Voltcraft® product!
TABLE OF CONTENTS
Introduction..........................................................................................................................................21
Delivery contents ................................................................................................................................22
Intended use........................................................................................................................................22
Operating elements ............................................................................................................................23
Safety instructions ..............................................................................................................................24
Product description..............................................................................................................................26
Display indications and symbols..........................................................................................................27
1. Measuring with the multimeter (DMM) ............................................................................................27
a) Switching on the measuring instrument ..................................................................................28
b) Voltage measuring “V” ............................................................................................................28
c) Resistance measuring “Ω” ......................................................................................................28
d) Diode test ................................................................................................................................29
e) Continuity check......................................................................................................................30
HOLD function ..............................................................................................................................30
MAX function ................................................................................................................................30
Auto power OFF function..............................................................................................................31
2. Measuring mode cable allocation....................................................................................................31
a) Turning the cable allocator on (signal transmitter + receiver)..................................................31
b) Continuity check......................................................................................................................31
c) DC polarity test........................................................................................................................32
d) Cable allocation ......................................................................................................................32
Servicing and cleaning ........................................................................................................................33
Inserting/changing the batteries....................................................................................................34
Disposal ..............................................................................................................................................35
Disposal of flat batteries ..............................................................................................................35
Troubleshooting ..................................................................................................................................35
Technical Data ....................................................................................................................................36
22
DELIVERY CONTENT
Digital multimeter with rubber holster (LZG-1 DMM)
Remote unit (LZG-1 REMOTE UNIT)
2 compound batteries (9V)
2 micro batteries (AAA)
Safety measuring cables red and black
Operating instructions
INTENDED USE
- Measuring and displaying electric parameters in the range of excess voltage category III (up to
max. 600V against ground potential, pursuant to EN 61010-1) and all lower categories.
- Measuring of direct and alternating voltages up to a maximum of 600V DC/AC rms (effective)
- Measuring resistance values of up to 40 MOhm.
- Continuity check (< 35 ohms acoustic) and diode test.
- Cable allocation for up to 16 strands in cables not carrying any voltage
- Polarity test in a range from 5 – 16 V/DC (in cable allocation mode)
- Acoustic continuity tester (< 100 Ohm, in cable allocation mode)
The measuring functions are selected via a rotary switch. Automatic measuring range selection is
active in all measuring ranges.
The housing of the LZG-1 DMM contains two
function components that work independently of
each other. The cable allocator (receiver) “A”
has a fuse disconnector for shielding from the
multimeter component (DMM) “B”. Both components work independently of each other.
The measuring instrument must not be operated when it is open, i.e. with an
open battery compartment or when the battery compartment cover is missing.
Measurements must not be carried out under unfavourable ambient conditions. Unfavourable ambient
conditions are:
- presence of dust or combustible gases, vapours or solvents
- Thunderstorms or similar conditions such as strong electrostatic fields etc.
For safety reasons, when measuring only use measuring cables or accessories which are adjusted to
the specifications of the multimeter.
Any use other than the one described above damages the product. Moreover, this involves dangers
such as e.g. short circuit, fire, electric shock, etc. No part of the product must be modified or rebuilt!
Read the operating instructions carefully and retain them for later reference.
The safety instructions must be observed at all times.
23
OPERATING ELEMENTS
(see fold-out page)
1 Display (LED) for cable allocation, continuity tester and polarity test
2 Toggle key continuity tester and cable allocation (R = receiver)
3 Toggle key cable allocation (R = receiver) and polarity test (V check)
4 Rotary switch
5 Display (LCD) for multimeter
6 MODE button for switching the measuring functions diode test and continuity tester
7 COM measuring socket (reference mass, minus potential)
8 V measuring sockets for all measuring functions of the multimeter (plus potential)
9 HOLD button for “freezing” the display value
10 MAX button; records the maximum value in the voltage measuring range.
11 Battery compartment on the rear
12 Removable protective rubber frame with setup brackets on the rear
13 ON/OFF button for activating/deactivating the cable allocation display
14 Measuring leads for cable allocation and polarity test (red = positive pole, black = reference
potential))
15 Battery compartment at rear
16 Duty switch for remote unit (depressed = on)
17 Operating indicator “OP”
18 Battery change indicator “LO BAT”
19 Identification lines (black = G (reference lines), red = code 1 – 16)
24
SAFETY INSTRUCTIONS
Please read the entire operating instructions before using the product for the first
time; they contain important information about the correct operation.
The guarantee/warranty will be void if damage is incurred resulting from non-compliance with the operating instructions. Liability for any and all consequential damage is excluded!
We do not assume any liability for damage to property or personal injury caused by
improper use or the failure to observe the safety instructions! In such cases the
guarantee/warranty is voided.
This device left the manufacture’s factory in a safe and perfect condition.
We kindly request that you as a user observe the safety instructions and warnings contained in this
operating manual to preserve this condition and to ensure safe operation!
Please pay attention to the following symbols:
An exclamation mark in a triangle indicates important notices in these operating instructions which have to be observed under all circumstances!
Ꮨ
The triangle containing a lightning symbol warns of danger of an electric shock or of the
impairment of the electrical safety of the device.
The “hand” symbol is used to indicate where specific hints and information on handling
are given.
°
This product has been CE-tested and meets the necessary European guidelines.
Class 2 insulation (double or reinforced insulation)
CAT II Overvoltage category II for measurements on electric and electronic devices connected
to the mains supply with a power plug. This category also covers all smaller categories
(e.g. CAT I for measuring signal and control voltages).
CAT III Overvoltage category III for measuring in building installation (e.g. outlets or sub-distribu-
tion). This category also covers all smaller categories (e.g. CAT II for measuring electronic devices).
Ground potential
25
The unauthorized conversion and/or modification of the product is inadmissible for reasons of safety
and approval (CE).
Consult an expert when in doubt about the operation, the safety or the connection of the device.
Measuring instruments and accessories are not toys and have no place in the hands of children.
On industrial sites the accident prevention regulations of the association of the industrial workers’ society for electrical equipment and utilities must be followed.
In schools, training centres, computer and self-help workshops, handling of measuring instruments
must be supervised by trained personnel in a responsible manner.
The voltage between the measuring sockets of the multimeter part and the ground potential must never exceed 600 V DC/AC in CAT III.
You may not apply any voltage higher than >16 V/DC to the banana clips of the cable allocator component (14 and 19). These contacts are only designed for signal and control voltages or for cables
which do not carry any voltage.
The test prods have to be removed from the measured object every time the measuring range is
changed.
Be especially careful when dealing with voltages higher than 25V AC or 35 V DC. Even at such voltages you can receive a life-threatening electric shock when you come into contact with electric wires.
Check the measuring device and its measuring lines for damage before each measurement. Never
carry out any measurements if the protecting insulation is defective (torn, ripped off etc.)
To avoid an electric shock, make sure not to touch the connections/measuring points to be measured
neither directly nor indirectly during measurement. During measuring, do not grip beyond the tangible
grip range markings present on the test prods.
Do not use the multimeter just before, during or just after an electrical storm (electrical shock / highenergy overvoltage!). Please make sure that your hands, your shoes, your clothing, the floor, switches
and switching components are dry.
Avoid operation near strong magnetic or electromagnetic fields, transmitter aerials or HF generators
This could affect the measurement.
If you have a reason to believe that the device can no longer be operated safely, disconnect it immediately and secure it against being operated unintentionally. It can be assumed that safe operation is no
longer possible if:
- the device is visibly damaged,
- the device does not operate any longer and
- the device was stored under unfavourable conditions for a long period of time or
- it has been subjected to considerable stress in transit.
Do not switch the measuring instrument on immediately after it has been taken from a cold to a warm
environment. The condensation that forms might destroy your device. Leave the device switched off
and wait until it has reached room temperature.
Do not leave the packaging material lying around carelessly since such materials can become dangerous toys in the hands of children.
For safety reasons, when measuring only use the enclosed measuring cables or accessories which
are adjusted to the specifications of the multimeter.
You should also heed the safety instructions in each chapter of these instructions.
26
PRODUCT DESCRIPTION
The multimeter (referred to as DMM in the following) indicates measured values on the digital display
together with the units and symbols. The measuring value display of the DMM comprises 2000 counts
(count = smallest display value).
If the DMM is not operated for approx. 15 minutes, it turns itself off automatically. This saves the batteries and ensures longer operating time.
The cable allocation is indicated on a separate LED display and works independent of the DMM.
The measuring device can be used for do-it-yourself or for professional applications.
For better readability, the DMM can also be mounted with the clip on the rear.
Rotary switch (4) on the multimeter
The individual measuring functions are selected via a rotary switch.
The automatic range selection “auto range” is active in all measuring
ranges. The appropriate range of measurement is set for each application individually.
The measuring function diode test and continuity test have
dual assignments. These functions are switched with the button
“MODE” (6).
If the rotary switch is set to “OFF”, the measuring device is switched
off. Always turn the measuring device off when it is not in use.
27
DISPLAY INDICATIONS AND SYMBOLS
This is a list of all possible symbols and statements on the DMM.
AUTO Automatic range selection is active
HOLD Data hold function is activated
OL Overload, the measuring range was exceeded
OFF Off position. The DMM is switched off.
Symbol for battery change
Symbol for the diode test
Symbol for the acoustic continuity tester
Symbol for “button not pressed”
Symbol for “button pressed”
AC Alternating size for voltage and current
DC Direct magnitude for voltage and current
mV Millivolt (exp.-3)
V Volt (unit of electric potential)
Ω Ohm (unit of electric resistance)
kΩ Kiloohm (exp.3)
MΩ Megaohm (exp.6)
MAX Maximum value display
1. MEASURING WITH THE MULTIMETER (DMM)
Do not exceed the maximum permitted input values. Do not contact circuits or
parts of circuits if there could be voltages higher than 25 V ACrms or 35 V DC pre-
sent within them. Mortal danger!
Before measuring, check the connected measuring lines for damage such as, for
example, cuts, cracks or squeezing. Defective measuring cables must no longer be
used. Mortal danger!
During measuring, do not grip beyond the tangible grip range markings present on
the test prods.
Measuring is only permitted with closed housing and battery compartment.
As soon as “OL” (overload) appears on the display, you have exceeded the measuring
range.
28
a) Turning the measuring device on
The measuring instrument is turned on again via the rotary switch (4). Turn the rotary switch to the
desired measuring function. Turn the rotary switch to “OFF” to turn the device off. Always turn the measuring device off when it is not in use (position “OFF”).
Prior to working with the measuring device, you first have to insert the enclosed
batteries. Inserting and changing the battery is described in the chapter “Maintenance and cleaning”.
b) Voltage measuring “V”
Proceed as follows to measure DC voltages “V DC”:
- Turn the DMM on and select measuring range “V DC”.
- Plug the red measuring lead into the V measuring socket (8) and
the black measuring lead into the COM measuring socket (7).
- Now connect the two measuring prods to the object to be measured (battery, switch etc.). The red measuring tip indicates the
positive pole, the black measuring tip the negative pole.
- The polarity of the respective measuring value is indicated on the
together with the current measuring value.
As soon as a minus “-” appears for the direct voltage in
front of the measuring value, the measured voltage is
negative (or the measuring tips have been mixed up).
- After measuring, remove the measuring leads from the measuring object and turn the DMM off.
Proceed as follows to measure AC voltages “V AC”:
- Turn the DMM on and select measuring range “V AC”. “AC” appears on the display.
- Plug the red measuring lead into the V measuring socket (8) and the black measuring lead into the
COM measuring socket (7).
- Now connect the two measuring prods to the object to be measured (generator, switch etc.).
- The measuring value is indicated on the display
- After measuring, remove the measuring leads from the measuring object and turn the DMM off.
c) Resistance measurement “Ω”
Make sure that all the circuit parts, switches and components and other objects of
measurement are disconnected from the voltage and discharged.
29
Proceed as follows to measure the resistance:
- Turn the DMM on and select measuring range “Ω”.
- Plug the red measuring lead into the Ω measuring socket (8) and the black
measuring lead into the COM measuring socket (7).
- Check the measuring leads for continuity by connecting both measuring
prods with one another. After that the resistance value must be approximately 0 to 0.5 Ohm (inherent resistance of the measuring leads).
- Connect the two measuring prods to the object to be measured. As long as
the object to be measured is not high-resistive or interrupted, the measured
value will be indicated on the display. Wait until the display has stabilised.
With resistances of >1 MOhm, this may take a few seconds.
- As soon as "OL" (overload) appears on the display, you have exceeded the
measuring range or the measuring circuit has been broken.
- After measuring, remove the measuring leads from the measuring object
and turn the DMM off.
If you carry out a resistance measurement, make sure that the
measuring points which you contact with the test prods are free from dirt, oil, solderable
lacquer or the like. An incorrect measurement may result under such circumstances.
d) Diode test
Make sure that all the circuit parts, switches and components and other objects of
measurement are disconnected from the voltage and discharged.
- Turn the DMM on and select measuring range
- The diode symbol appears on the display.
- Plug the red measuring lead into the Ω measuring socket (8) and the black
measuring lead into the COM measuring socket (7).
-
Check the measuring leads for continuity by connecting both measuring
prods with one another. After that the value must be approximately 0 V.
- Now connect the two measuring prods with the object to be measured
(diode).
- The display shows the continuity voltage "UF" in volt (V). If "OL" is indicated, the diode is measured in reverse direction (UR) or the diode is defect
(interruption). Perform a counter-pole measuring for control reasons.
- After measuring, remove the measuring leads from the measuring object
and turn the DMM off.
Silicone diodes have an on-state voltage (UF) of approx. 0.4 – 0.9 V.
30
e) Continuity check
Make sure that all the circuit parts, switches and components and other objects of
measurement are disconnected from the voltage and discharged.
-T
urn the DMM on and select measuring range
- Press the button “MODE” (6) to switch the measuring function. The symbol
for continuity check now appears in the display. Pressing this button again
takes you to the first measuring function etc.
- Plug the red measuring lead into the Ω measuring socket (8) and the black
measuring lead into the COM measuring socket (7).
- A measuring value of less than 35 Ohm is detected and a beep sounds.
- As soon as "OL" (overload) appears on the display, you have exceeded the
measuring range or the measuring circuit has been broken. Perform a
counter-pole measuring for control reasons.
- After measuring, remove the measuring leads from the measuring object and
turn the DMM off.
HOLD function
The HOLD function freezes the currently indicated measuring value to allow you to read it or to take the
record without rush.
If you test live wires make sure that this function is deactivated before the measurement starts. Otherwise, a false measuring result is simulated!
To switch on the HOLD function press the “HOLD” button (9); an acoustic signal confirms this action and
“HOLD” appears on the display.
To turn the HOLD function off, press the button “HOLD” again or change the measuring function.
MAX function
This function keeps the maximum value on the display during continuous measuring. This function is
only available in the voltage measuring ranges “V/AC” and “V/DC”.
- Press the button “MAX” (10) once in V measuring mode. The display shows “MAX” and indicates and
saves the highest value.
- If you press the button “MAX” again, you return to normal measuring mode.
31
Auto power OFF function
The DMM turns off automatically after 15 minutes if no button or switch is operated. This function saves
battery power and extends the service life.
To reactivate the DMM after automatic shutdown, use the rotary switch or press any function key
(MODE, MAX, HOLD).
2. MEASURING MODE LINE ALLOCATION
In no event exceed the max. permitted input value of 16 V/DC. Do not contact circuits
or parts of circuits if there could be voltages higher than 25 V ACrms or 35 V DC present within them. Mortal danger!
Before measuring, check the permanently connected measuring lines for damage
such as, for example, cuts, cracks or squeezing. Defective measuring cables must
no longer be used. Risk of wrong measuring results!
Measuring is only permitted with closed housing and battery compartment.
Always turn both devices for cable allocation off after operation. The devices do not
turn off automatically like the DMM.
The cable allocator consists of two parts. The transmitter (REMOTE UNIT) is required for operation; it
applies the corresponding numerical coding to the test lines. The receiver in the DMM decodes this ID
and shows the corresponding number on the LED display (1). All you need for identification is a known
reference line. This may also be an available water pipe, heating pipe, etc.
a) Turning the cable allocators on (transmitter + receiver)
The remote unit (transmitter) and the receiver (in the DMM) is activated and deactivated via a press
switch (13 and 16). When the switch is pressed, both devices are turned on. To turn off press the switch
again.
Operation is signalled with the display “OP”. The display “OP” (1) is lit on the DMM receiver unit; the display “OP” (17) blinks on the transmitter unit.
Prior to working with the cable allocation device, you have to insert the enclosed batteries. Inserting and changing the battery is described in the chapter “Maintenance
and cleaning”.
b) Continuity test
Continuity tests can be performed with the receiver unit on the DMM. Resistances of approx. <100 Ohm
are signalled acoustically.
32
Proceed as follows to perform a continuity test:
- Switch the receiver unit on by pressing the switch “ON/OFF” (13).
The switch snaps into place and the LED display (1) shows “00”. The
operating indicator “OP” will light up.
- Press the button “R test” (2). The display “OP” will go out. The continuity test function is active.
- Connect the two banana clips with the lines to be tested. In case of
low-impedance continuity (approx. <100 Ohm), an acoustic signal
sounds.
- Terminate the continuity test by pressing the button “R test” and turn the receiver unit off manually
(button “ON/OFF”).
c) DC polarity test
The receiver unit can determine the polarity of low voltages of 5 to 16 V/DC.
Proceed as follows to perform the continuity test:
- Switch the receiver unit on by pressing the switch “ON/OFF” (13).
The switch snaps into place and the LED display (1) shows “00”. The
operating indicator “OP” will light up. If “OP” is not lit, please press the
button “R test” (2) to release it.
- Press the button “V check” (3). The display “00” will go out. The polarity test function is now active.
- Connect the red banana clip with the positive pole and the black banana clip with the negative pole
of the voltage source. The LED indicator now shows “UU”.
- If there is no display, the polarity may be reversed or the voltage is outside of the test range (5 – 16
V/DC). Perform a counter-polarity test to limit the two possibilities down to one.
- Release all press switches and turn the receiver unit off manually (button “ON/OFF”).
d) Cable allocation
Up to 16 conductors can be indentified with the cable allocation function. All you need for this is a known
reference line/cable/pipe, e.g. a domestic water or heating pipe.
The transmitter (REMOTE UNIT) codes each test line with a number. These numbers are indicated on
the corresponding banana clips.
The receiver (DMM) decodes the signal and indicates the current line number on the LED display.
33
Proceed as follows for the line allocation:
- Switch the receiver unit on by pressing the switch
“ON/OFF” (13). The switch snaps into place and the LED
display (1) shows “00”. The operating indicator “OP” will
light up.
- On the remote unit, press the duty switch (16). The operating indicator “OP” blinks.
- Contact the black banana clips (reference lines) with
each other via a know line.
- Clip the banana clips (19) of the remote unit onto the
cable to be tested. You can contact up to 16 lines per
measuring operation.
- With the red clip (16), contact each of the lines in
sequence. The allocation is indicated on the LED display.
- Once the test is completed, turn the receiver and transmitter unit off manually (button “ON/OFF”).
The line/cable/pipe allocation can be performed on all conductive and insulated lines,
cables and pipes.
The maximum resistance of the line to be tested may not exceed 30 kOhm. If this range is
exceeded, the display shows “00”.
CLEANING AND MAINTENANCE
General
To ensure the accuracy of the multimeter over an extended period of time, it should be calibrated once a
year.
Apart from occasional cleaning and battery replacements, the multimeter requires no servicing.
The battery change is described below.
Regularly check the technical safety of the instrument and measuring lines, e.g.
check for damage to the housing or squeezing etc.
Cleaning
Always observe the following safety instructions before cleaning the device:
Live components may be exposed if covers are opened or parts are removed (unless
this can be done without tools).
The connected lines must be disconnected from the measuring device and all measuring objects prior to cleaning or repairing the device. Turn the DMM off.
34
Do not use cleaning agents which contain carbon, petrol, alcohol or similar substances for cleaning
purposes. These could corrode the surface of the measuring instrument. Furthermore, the fumes are
hazardous to your health and explosive. Moreover, you should not use sharp-edged tools, screwdrivers or metal brushes or similar for cleaning.
For cleaning the device or the display and the measuring lines, use a clean, fuzz-free, antistatic slightly damp cloth. Leave the device to dry completely prior to using it for the next measuring operation.
Inserting/changing the batteries
The multimeter requires two AAA batteries for operation. You need to insert new, charged batteries prior to initial operation or when the battery change symbol appears on the display.
The line allocator requires a 9V compound battery just like the “remote” unit. You need to insert a new
battery once the display shows “LO BAT”.
To insert/replace the batteries in the DMM, proceed as follows:
- Disconnect the measuring device from all measuring circuits
and turn it off.
- Remove the protective rubber frame (12) from the device.
- Undo the screws on the battery compartment cover (11) and
remove the cover.
- Place new batteries into the battery compartment observing
the correct polarity.
- Now close the housing carefully again.
To insert/replace the batteries in the remote unit, proceed as
follows:
- Disconnect all measuring cables from the device and switch
it off.
- Undo the screw of the battery compartment cover (15) and
remove the cover.
- Place a new battery into the battery compartment, observing
the correct polarity.
- Now close the housing carefully again.
Never operate the measurement device when it is open.
!RISK OF FATAL INJURY!
Do not leave flat batteries in the device. Even batteries protected against leaking
can corrode and thus release chemicals which may be detrimental to your health or
destroy the battery compartment.
Do not leave batteries lying around carelessly. They might be swallowed by children or pets. If swallowed, contact a physician immediately!
35
If you do not intend to use the device for longer periods of time, remove the batteries to prevent leaking.
Leaking or damaged batteries might cause acid burns when getting into contact
with skin. Therefore, use suitable protective gloves.
Make sure that the batteries are not short-circuited. Do not throw batteries into fire!
Batteries may not be recharged or dismantled. Danger of explosion!
You can order suitable alkaline batteries stating the following order no.:
9 V block battery: Order no.: 65 25 10 (please order 2 x).
1.5 V micro battery: Order no.: 0.65 23 03 (please order 2 x).
Only use alkaline batteries, since these are powerful and have a long life.
DISPOSAL
Old electronic devices are hazardous waste and should not be disposed of in the household waste. When the device has become unusable, dispose of it in accordance with the
current statutory regulations at the communal collection points. Disposal in the domestic
waste is not permitted!
Disposal of flat batteries
The user is legally obliged (battery regulation) to return used batteries and storage batteries. Do not
dispose of used batteries via the household rubbish!
Batteries/rechargeable batteries containing harmful substances are marked with the following symbols, which indicate that it is not permitted to dispose of them in the household
waste. The symbols for dangerous heavy metal constituents are: Cd = cadmium, Hg =
mercury, Pb = lead. You can return used batteries / storage batteries free of charge to any
collecting point of your local authority, to our stores or to any store where batteries / storage batteries are sold.
You thus fulfil the legal requirements and make your contribution to the protection
of the environment!
TROUBLESHOOTING
In purchasing this DMM cable allocator, you have acquired a product which has been designed with
state-of-the-art technology and is operationally reliable.
Nevertheless, problems or faults may occur.
For this reason, the following is a description of how you can eliminate possible malfunctions yourself.
36
Please always observe the safety instructions!
Error Possible cause Remedy
The device Is the battery dead? Check the status.
does not work. Battery replacement
None change of the Is a wrong measuring function Check the display (AC/DC) and
measuring value. activated (AC/DC)? switch the function if applicable.
Is the HOLD function activated? Press the key “HOLD” to
(display “HOLD”) deactivate this function.
Repairs other than those described should only be carried out by an authorised
specialist. If you have queries about handling the measuring device, our technical
support is available under the following telephone number:
Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.-No. 0180 / 586,582 7.
TECHNICAL DATA
Display
LCD; 2000 counts
Measuring cable length about 80 cm each
Measuring impedance >7.5 MΩ (V range)
Automatic switch-off approx. 15 minutes
Operating voltage DMM 2 x micro batteries (AAA)
Receiver 9V block battery
Transmitter 9V block battery
Working conditions 0 to 40°C (<75%rh)
Operating altitude max. 2,000 m
Storage temperature -10°C to +50°C (<80%rh)
Weight DMM ca. 308 g
Transmitter ca. 230 g
Dimensions (LxWxH) DMM 162 x 74 x 44 (mm)
Transmitter 140 x 69 x 32 (mm)
Over-voltage category CAT III 600 V, contamination degree 2
(only DMM via safety sockets)
Line allocation
Conductor resistance max. 30 kΩ (for test length)
Polarity test 5 – 16 V/DC
Continuity tester <100 Ω (acoustic)
Measuring cable length about 27 cm each
Overload protection max. 50 V
37
Measurement tolerances
Statement of accuracy in ± (% of reading + display error in counts (= number of smallest points)). The
accuracy is valid for one year at a temperature of +23°C ± 5°C, and at a relative humidity of less than
75%, non-condensing.
V/DC
Range Resolution Accuracy
200 mV 0.1 mV ±(0.8% + 4)
2 V 0.001 V
20 V 0.01 V
±(1.3% + 4)
200 V 0.1 V
600 V 1 V
Overload protection: 600 V; impedance >7.5 MΩ
Alternating voltage V/AC
Range Resolution Accuracy
2 V 0.001 V
±(1.3% + 6)
20 V 0.01 V
200 V 0.1 V
±(1.8% + 10)
600 V 1 V
Frequency range 50 – 60 Hz; average value with sinus voltage; overload protection 600 V; impedance >7.5 MΩ
Resistance Ω
Range Resolution Accuracy
200 Ω 0.1 Ω ±(1.0% + 6)
2 kΩ 0.001 kΩ
20 kΩ 0.01 kΩ ±(1.5% + 4)
200 kΩ 0.1 kΩ
2 MΩ 0.001 MΩ ±(2.0% + 5)
20 MΩ 0,01 MΩ ±(5.0% + 8)
Overload protection 600 V
Diode test
Test voltage Resolution Test current
1.5 V 0.001 V 1 mA (typical)
Overload protection 600 V
Acoustic continuity tester <35 Ω permanent sound, overload protection 600 V
Do not exceed the maximum permitted input values. Do not contact circuits or parts
of circuits if there could be voltages higher than 25 V ACrms or 35 V DC present within them. Mortal danger!
38
INTRODUCTION
Chère cliente, cher client,
Vous avez pris une très bonne décision en achetant ce produit Voltcraft ® et nous vous en
remercions.
Vous avez acquis un produit de qualité issu d’une marque se distinguant par sa compétence technique, son extraordinaire performance et une innovation permanente dans le domaine de la métrologie et de la technique de charge et de réseau.
Voltcraft® permet de répondre aux tâches exigeantes du bricoleur ambitieux ou de l’utilisateur professionnel. Voltcraft® vous offre une technologie fiable à un rapport qualité-prix particulièrement avantageux.
Nous en sommes convaincus : votre premier contact avec Voltcraft marque le début d’une coopération efficace de longue durée.
Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft® !
TABLE DES MATIÈRES
Introduction..........................................................................................................................................38
Contenu de la livraison........................................................................................................................39
Utilisation conforme ............................................................................................................................39
Eléments de commande......................................................................................................................40
Consignes de sécurité ........................................................................................................................41
Description du produit..........................................................................................................................43
Indications sur écran et symboles ......................................................................................................44
1. Mode de mesure multimètre (DMM)................................................................................................44
a) Mise en marche de l’appareil de mesure ................................................................................45
b) Mesure de la tension « V» ....................................................................................................45
c) Mesure des résistancesΩ” ......................................................................................................45
d) Test de diodes ........................................................................................................................46
e) Contrôle de continuité ............................................................................................................47
Fonction HOLD ............................................................................................................................47
Fonction MAX ..............................................................................................................................47
Fonction de désactivation automatique (Auto-Power-OFF)..........................................................48
2. Mode de mesure identificateur de conduits ....................................................................................48
a) Mise en marche des identificateurs de conduits (émetteur + récepteur) ................................48
b) Contrôle de continuité ............................................................................................................48
c) Test de polarité DC..................................................................................................................49
d) Identification de conduits ........................................................................................................49
Nettoyage et maintenance ..................................................................................................................50
Mise en place et remplacement des piles ....................................................................................51
Élimination ..........................................................................................................................................52
Elimination des piles usagées ! ..................................................................................................52
Dépannage..........................................................................................................................................52
Caractéristiques techniques ................................................................................................................53
39
CONTENU DE LA LIVRAISON
Multimètre numérique avec gaine caoutchouc (LZG-1 DMM)
Unité Remote (REMOTE UNIT LZG-1)
2 piles blocs 9V
2 piles Micro (type AAA)
Ligne de mesure de sûreté rouge et noire
Notice d’utilisation
UTILISATION CONFORME
- Mesure et affichage des valeurs électriques appartenant à la catégorie de surtension CAT III (jusqu’à 600V maxi. par rapport au potentiel terrestre, conformément à la norme EN 61010-1) ou à
toutes les catégories inférieures.
- Mesure de tensions continues et alternatives jusqu’à 600 V DC/AC rms (effectif) maximum.
- Mesure des résistances jusqu’à 40 Mohms.
- Essai de continuité (< 35 ohms de manière acoustique) et essai de diodes.
- Identification de jusqu´à 16 conducteurs dans les câbles hors tension
- Test de polarité dans la plage de 5 à 16 V/DC (en mode idendification de conduits)
- Contrôleur de continuité acoustique (<100 ohms, en mode identification de conduits)
Les fonctions de mesure peuvent être sélectionnées via le commutateur rotatif. La sélection automatique est activée dans toutes les plages de mesuure.
Le boîtier du DMM LZG-1 comprend deux parties qui fonctionnent de façon autonome. L’identificateur
de conduits (récepteur) “A” dispose d’une séparation de protection par rapport au multimètre (DMM)
“B”. Les deux parties de l´appareil fonctionnent indépendamment l´une de l´autre.
L’appareil de mesure ne doit pas être utilisé lorsqu’il est ouvert ni lorsque le couvercle du logement
des piles est ouvert ou manquant. La mesure ne doit pas être réalisée dans des conditions ambiantes
défavorables. Des conditions d’environnement défavorables sont :
- de la poussière et des gaz, vapeurs ou solutions inflammables
- un orage ou des temps orageux ou autres puissants champs électrostatiques etc.
Pour effectuer les mesures, utilisez uniquement des câbles ou des accessoires de mesure conformes
aux spécifications du multimètre.
Toute utilisation autre que celle stipulée ci-dessus provoque l’endommagement du présent produit,
ainsi que des risques de courts-circuits, d’incendie, de décharge électrique, etc. Il est interdit de modifier l’ensemble du produit et de le transformer.
Lisez attentivement la notice d´utilisation et conservez celle-ci pour pouvoir la consulter ultérieurement.
Observez impérativement les consignes de sécurité !
40
ELÉMENTS DE COMMANDE
(Voir le volet rabattable)
1 Indicateur (LED) pour idenfication de conduits, contrôleur de continuité et test de polarité
2 Touche de commutation pour contrôleur de continuité et identificateur de conduits (R = receiver =
récepteur)
3 Touche de commutation pour identificateur de conduits (R = receiver = récepteur) et test de polarité
(check V)
4 Bouton rotatif
5 Ecran (LCD) du multimètre
6 Touche MODE pour commuter les fonctions de mesure du test de diodes et du contrôleur de conti-
nuité
7 Douille de mesure COM (masse de référence, potentiel négatif)
8 Douille de mesure V pour toutes les fonctions de mesure du multimètre (potentiel positif)
9 Touche HOLD pour “geler” la valeur affichée à l´écran
10 Touche MAX; gèle la valeur maximale dans la plage de mesure des tensions.
11 Compartiment pour piles sur la face arrière
12 Cadre de protection en caoutchouc amovible et pied au dos
13 Touche ON/OFF pour allumer et éteindre l´affichage de l´identificateur de conduits
14 Câbles de mesure pour l´identification de conduits et le test de polarité (rouge = pôle positif, noir =
potentiel de référence)
15 Logement des piles au dos
16 Interrupteur de service de l´unité Remote (enfoncé = en marche)
17 Indicateur de fonctionnement “OP”
18 Indicateur de remplacement de pile “LO BAT”
19 Conduits d’identification (noir = G (conduit de référence), rouge = code 1 - 16)
41
CONSIGNES DE SÉCURITÉ
Lisez intégralement le mode d’emploi avant la mise en service de l’appareil ;
il contient des consignes importantes pour son bon fonctionnement.
Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne l’annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages
consécutifs !
De même, le constructeur n’assume aucune responsabilité en cas de dommages
matériels ou corporels résultant d’une utilisation de l’appareil non conforme aux
spécifications ou d’un non-respect des présentes instructions ! De tels cas entraînent l’annulation de la garantie.
Du point de vue de la sécurité, cet appareil a quitté l’usine en parfait état.
Afin de maintenir l’appareil en bon état et d’en assurer l’utilisation correcte sans risques, l’utilisateur
doit tenir compte des consignes de sécurité et avertissements contenus dans le présent mode
d’emploi.
Respectez les pictogrammes suivants :
Dans ce mode d’emploi, un point d’exclamation placé dans un triangle signale des informations importantes à respecter impérativement.
Ꮨ
Le symbole de l’éclair dans un triangle met en garde contre tout risque de décharge électrique ou toute compromission de la sécurité électrique de l’appareil.
Le symbole de la “main” précède les recommandations et indications d’utilisation particulières.
°
Cet appareil est homologué CE et répond aux directives européennes requises.
Classe de protection 2 (double isolation ou isolation renforcée)
CAT II Catégorie de surtension IIpour les mesures réalisées sur les appareils électriques et élec-
troniques qui sont alimentés en tension par une fiche de secteur. Cette catégorie comprend également toutes les catégories inférieures telles que CAT I pour la mesure des
tensions de signal et de commande.
CAT III Catégorie de surtension III pour les mesures réalisées lors des installations à l’intérieur
de bâtiments (p. ex. prises de courant ou répartitions secondaires). Cette catégorie comprend également toutes les catégories inférieures telles que CAT I pour la mesure réalisée sur les appareils électriques.
Potentiel terrestre
42
Pour des raisons de sécurité et d’homologation (CE), les transformations et/ou modifications du produit, réalisées à titre individuel, sont interdites.
Veuillez consulter un spécialiste si vous avez des doutes sur la manière dont fonctionne le produit ou
sur des questions de sécurité ou de branchement.
Les appareils de mesure et les accessoires ne sont pas des jouets, ne les laissez pas à la portée des
enfants !
Dans les installations industrielles, il convient d’observer les prescriptions de prévention des accidents
relatives aux installations et aux matériels électriques des associations professionnelles.
Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d’appareils de mesure doit être surveillée par un personnel spécialement formé à cet effet.
La tension entre les douilles de mesure de la partie multimètre et le potentiel terrestre ne doit pas
dépasser 600 V DC/AC dans la catégorie CAT III.
Ne pas appliquer de tensions supérieures à 16 V/DC aux pinces crocodile de la partie identificateur de
conduits (14 et 19). Ces pinces sont prévues uniquement pour les tensions de signal et de commande
et pour les câbles hors tension.
Eloignez les pointes de mesure de l’objet à mesurer avant de changer de plage de mesure.
Une prudence particulière est conseillée en présence de tensions alternatives (AC) supérieures à 25V
ou de tensions continues (DC) supérieures à 35 V ! Lors du contact avec des conducteurs électriques,
de telles tensions peuvent provoquer un choc électrique avec danger de mort.
Avant chaque mesure, vérifiez que votre instrument de mesure ni les câbles de mesure ne sont
endommagés. N´effectuez jamais de mesures dans le cas où l’isolation de protection est endommagée ( déchirée, arrachée, etc.).
Pour éviter un choc électrique, veillez, pendant la mesure, à ne pas toucher directement ou indirectement les raccordements/points de mesure. Ne pas saisir les marquages tactiles de la zone de préhension des pointes de mesure pendant la mesure.
N’utilisez pas le multimètre juste avant, pendant ou juste après un orage (coup de foudre/ / surtensions
à haute énergie !). Veillez impérativement à ce que vos mains, vos chaussures, vos vêtements, le sol,
les circuits et les éléments du circuit, etc. soient parfaitement secs.
Evitez d’utiliser l’appareil à proximité de champs magnétiques ou électromagnétiques puissants ou
d’antennes émettrices et générateurs H.F. Le valeur de mesure pourrait ainsi être faussée.
Lorsqu’un fonctionnement sans risques de l’appareil n’est plus assuré, mettez-le hors service et
veillez à ce qu’il ne puisse plus être remis en service involontairement. Une utilisation sans danger
n’est plus possible si:
- l’appareil présente des dommages visibles,
- l’appareil ne fonctionne plus et
- a été stocké pendant une période prolongée dans des conditions défavorables, ou
- l’appareil a été transporté dans des conditions défavorables.
N´allumez jamais l’appareil de mesure immédiatement après l’avoir transporté d’un local froid dans un
local chaud. L’eau de condensation qui se forme alors risque de détruire l’appareil. Attendez que l’appareil non branché ait atteint la température ambiante.
Ne laissez pas le matériel d’emballage sans surveillance ; il pourrait constituer un jouet dangereux
pour les enfants.
43
Pour effectuer les mesures, utilisez uniquement les câbles ou des accessoires de mesure fournis
conformes aux spécifications du multimètre.
Observez également les consignes de sécurité figurant dans les différents chapitres.
DESCRIPTION DU PRODUIT
Les valeurs de mesure sont affichées avec les unités et les symboles sur le multimètre (appelé DMM
par la suite) sur un écran numérique. L’affichage des valeurs de mesure du DMM comprend 2000
counts (count = la plus petite valeur qui peut être affichée).
Si le DMM n’est pas utilisé pendant environ 15 minutes, l´appareil se désactive automatiquement. Cette désactivation ménage les piles et permet de prolonger la durée de fonctionnement.
L’identificateur de conduits s´affiche sur un l’indicateur DEL séparé et fonctionne indépendamment du
multimètre.
L’appareil de mesure est destiné tant à un usage amateur que professionnel.
Le pied d´appui au dos est idéal pour installer le DMM de façon à améliorer la lisibilité de l’appareil.
Bouton rotatif (4) du multimètre
Un commutateur rotatif permet de sélectionner les fonctions de mesure individuelles. La sélection automatique de la plage “Autorange” est
activée dans toutes les plages de mesure. La plage de mesure correspondante est toujours réglée.
La fonction Test de diodes et Contrôle de continuité est affectée en
double. La touche “MODE” (6) permet de commuter ces fonctions.
En position « OFF », l’appareil de mesure est éteint. Eteignez toujours l´appareil de mesure en cas d´inutilisation.
44
INDICATIONS APPARAISSANT À L’ÉCRAN ET
SYMBOLES
Liste de tous les symboles et indications possibles du DMM.
AUTO La sélection automatique de la plage de mesure est activée
HOLD Fonction Data Hold activée
OL Overload = Dépassement; la plage de mesure a été dépassée
OFF Position éteinte. Le DMM est éteint.
Symbole du changement des piles
Symbole pour l’essai de diodes
Symbole pour le contrôleur acoustique de continuité
Symbole de la “touche sortie”
Symbole de la “touche enfoncée”
AC Grandeur alternative de la tension et du courant
DC Grandeur continue de la tension et du courant
mV Millivolt (exp.-3)
V volt (unité de la tension électrique)
Ω Ohm (unité de résistance électrique)
kΩ Kiloohm (exp.3)
MΩ Mégaohm (exp.6)
MAX Affichage des maxima
1. MODE DE MESURE MULTIMÈTRE (DMM)
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. Ne tou-
chez aucun circuit ou aucune partie des circuits en présence de tensions supé-
rieures à 25 V ACrms ou à 35 V DC. Danger de mort !
Avant le début de la mesure, assurez-vous de l’absence d’endommagements tels que
des coupures, fissures ou pincements au niveau des câbles de mesure raccordés.
Des câbles de mesure défectueux ne doivent plus être utilisés ! Danger de mort !
Ne pas saisir les marquages tactiles de la zone de préhension des pointes de
mesure pendant la mesure.
Le mode de mesure fonctionne uniquement lorsque le boîtier et le logement des
piles sont fermés.
Vous avez dépassé la plage de mesure dès que “OL” (pour Overload = dépassement)
apparaît sur l´écran.
45
a) Mise en marche de l´instrument de mesure
L’appareil de mesure se met en marche via le sélecteur rotatif (4). Tournez le bouton rotatif pour
l´amener dans la position de mesure correspondante. Pour l´éteindre, mettez le bouton rotatif en position « OFF ». Eteignez toujours l´appareil de mesure en cas d´inutilisation (position “OFF“).
Avant de travailler avec l´instrument de mesure, vous devez d´abord insérer les
piles fournies. La mise en place et le remplacement des piles sont décrits au chapitre “Nettoyage et maintenance”.
b) Mesure de tension « V »
Pour mesurer les tensions continues “V DC”, procédez comme suit :
- Allumez le DMM et choisissez la plage de mesure “V DC”.
- Enfichez le câble de mesure rouge dans la douille de mesure V (8)
et le câble noir dans la douille COM (7).
- Raccordez à présent les deux pointes de la sonde à l´objet à
mesurer (pile,circuit etc.). La pointe de mesure rouge identifie le
pôle positif et la pointe de mesure noire le pôle négatif.
- La polarité respective de la valeur mesurée s´affiche avec la
mesure momentanée sur l´écran.
Dès qu’un signe négatif « - » précède la valeur mesurée de la tension continue, la tension mesurée est négative (ou les câbles de mesure sont inversés).
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
Pour mesurer les tensions alternatives “V AC”, procédez comme suit :
- Allumez le DMM et choisissez la plage de mesure “V AC”. L’écran affiche “AC”.
- Enfichez le câble de mesure rouge dans la douille de mesure V (8) et le câble noir dans la douille
COM (7).
- Raccordez à présent les deux pointes de la sonde à l´objet à mesurer (générateur,circuit etc.).
- La valeur mesurée est indiquée à l’écran.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
c) Mesure de résistance “Ω”
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à
mesurer et autres objets de mesure sont impérativement hors tension et
déchargés.
46
Pour la mesure de la résistance, procédez comme suit :
- Allumez le DMM et choisissez la plage de mesure “Ω”.
- Enfichez le câble de mesure rouge dans la douille de mesure Ω (8) et le
câble noir dans la douille COM (7).
- Assurez-vous de la continuité des câbles de mesure en reliant les deux
pointes de mesure. Une valeur de résistance d’env. 0 à 0,5 ohm devra
donc ensuite s’afficher (résistance interne des câbles de mesure).
- Reliez maintenant les deux pointes de mesure à l’objet à mesurer. La valeur
de mesure s’affiche à l’écran à condition que l’objet à mesurer n’ait pas une
haute impédance ou ne soit pas interrompu. Attendez que la valeur affichée
se soit stabilisée. Pour les résistances > 1 Mohm, cela peut durer quelques
minutes.
- L’affichage de “OL” (pour overload = dépassement) sur l’écran indique que
vous avez dépassé la plage de mesure ou que le circuit de mesure est
interrompu.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
Lorsque vous effectuez une mesure de résistance, veillez à ce que les points de mesure
que vous touchez avec les pointes soient exempts de saleté, de graisse, de vernis soudable ou d’autres produits similaires. Ce genre de circonstances peut en effet fausser le
résultat de la mesure.
d) Test de diodes
Assurez-vous que tous les éléments du circuit, tous les circuits, composants
à mesurer et autres objets de mesure sont impérativement hors tension et
déchargés.
- Allumez le DMM et choisissez la plage de mesure .
- Le symbole des diodes s’affiche sur l’écran !
- Enfichez le câble de mesure rouge dans la douille de mesure Ω (8) et le
câble noir dans la douille COM (7).
-
Assurez-vous de la continuité des câbles de mesure en reliant les deux
pointes de mesure. Une valeur d´env. 0 V devra donc ensuite s´afficher.
- Reliez les deux pointes de mesure à l’objet à mesurer (diode).
- La tension de conduction “UF” s’affiche à l’écran en volts (V). Si « OL »
est visible, la diode est soit mesurée en direction inverse (UR) soit défectueuse (interruption). Effectuez en guise de contrôle une mesure contraire.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et
éteignez le DMM.
Les diodes au silicium ont une tension de conduction (UF)
comprise entre env. 0,4 et 0,9 V.
47
e) Contrôle de continuité
Assurez-vous que tous les éléments du circuit, tous les circuits, composants
à mesurer et autres objets de mesure sont impérativement hors tension et
déchargés.
- Allumez le DMM et choisissez la plage de mesure .
- Pour commuter dans la fonction de mesure, appuyez sur la touche “MODE”
(6). Le symbole du contrôle de continuité s’affiche sur l’écran ! Une nouvelle pression sur la touche vous fait accéder à la première fonction de mesure etc.
- Enfichez le câble de mesure rouge dans la douille de mesure Ω (8) et le
câble noir dans la douille COM (7).
- Une valeur de mesure inférieure à 35 ohms est détectée comme valeur de
continuité, un bip sonore retentit.
- L’affichage de “OL” (pour overload = dépassement) sur l’écran indique que
vous avez dépassé la plage de mesure ou que le circuit de mesure est
interrompu. Effectuez en guise de contrôle une mesure contraire.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et
éteignez le DMM.
Fonction HOLD
La fonction HOLD gèle la mesure représentée momentanément pour lire celle-ci en toute tranquillité
ou pour la journalisation.
Lors du contrôle des conducteurs sous tension, assurez-vous que cette fonction
est désactivée pour commencer le test sous peine, dans le cas contraire, d´avoir
un résultat erroné de la mesure !
Pour activer la fonction HOLD, appuyez sur la touche “HOLD” (9); un bip sonore valide cette action,
HOLD s´affiche à l´écran.
Pour désactiver la fonction HOLD, appuyez à nouveau sur la touche “HOLD” ou changez la fonction
de mesure.
Fonction MAX
Cett fonction fixe les maxima et minima sur l´écran lors d´une mesure en continu. Cette fonction n´est
disponible que dans la plage de mesure des tensions “V/AC” et “V/DC”.
- Appuyez sur la touche “MAX” (10) en mode de mesure V. “MAX” apparaît sur l´écran et la valeur
maximale s’affiche et se fixe.
- Si vous appuyez à nouveau sur la touche “MAX”, vous retournez au mode de mesure normal.
48
Fonction de désactivation automatique (Auto-Power-OFF)
Le DMM se désactive automatiquement au bout de 15 minutes si vous n´avez actionné aucune touche
ni bouton rotatif. Cette fonction préserve et ménage la pile et prolonge l´autonomie de fonctionnement.
Pour réactiver le DMM suite à une désactivation automatique, actionnez le bouton rotatif ou appuyez
sur une touche de fonction quelconque (MODE, MAX, HOLD).
2. MODE DE MESURE IDENTIFICATEUR DE CONDUITS
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées de
16V/DC. Ne touchez aucun circuit ou aucune partie des circuits en présence de tensions supérieures à 25 V ACrms ou à 35 V DC. Danger de mort !
Avant le début de la mesure, assurez-vous de l’absence d’endommagements tels
que des coupures, fissures ou pincements au niveau des câbles de mesure raccordés. Des câbles de mesure défectueux ne doivent plus être utilisés ! Risque
d´erreur de mesure.
Le mode de mesure fonctionne uniquement lorsque le boîtier et le logement des
piles sont fermés.
Mettez toujours hors circuit les deux appareils pour l´identification de conduits
après utilisation. Les appareils ne s’éteignent pas automatiquement comme pour
le DMM.
L’identificateur de conduits est composé de deux parties. On utilise pour le fonctionnement l´émetteur
(REMOTE UNIT) qui transmet le codage numérique correspondant aux lignes test. Le récepteur du
DMM décode cette identification et affiche le chiffre correspondant sur l’indicateur DEL (1). Un conduit
de référence connu est indispensable pour l´identification. Il peut s´agir aussi d´un conduit d´eau, d´un
tuyau de chauffage connus etc.
a) Mise en marche des identificateurs de conduits (émetteur + récepteur)
L’unité Remote (émetteur) et le récepteur (dans le DMM) s’allument et s´éteignent via un interrupteur
à poussoir (13 et 16). En position enfoncée, les deux appareils sont activés. Pour l´éteindre, appuyez
à nouveau sur l´interrupteur.
L´affichage “OP” signale le fonctionnement. L’affichage “OP” (1) s´allume pour le récepteur du DMM et
“OP” (17) clignote pour l´émetteur.
Avant de travailler avec l´identificateur de conduits, vous devez d´abord insérer les
piles fournies. La mise en place et le remplacement des piles sont décrits au chapitre “Nettoyage et maintenance”.
b) Contrôle de continuité
Les contrôles de continuité peuvent être effectués sur le DMM à l’aide du récepteur. Les résistances
<100 ohms sont signalisées de manière acoustique.
49
Procédez comme suit pour contrôler la continuité:
- Mettez le récepteur alarme en marche en appuyant sur l’interrupteur “ON/OFF (13). L’interrupteur s´enclenche et l’indicateur DEL
(1) affiche “00”. L´indicateur de fonctionnement “OP” s´allume.
- Appuyez sur l´interrupteur “R test“ (2). “OP” disparaît. La fonction
contrôleur de continuité est activée.
- Raccordez les deux pinces crocodile au conduit devant être contrôlé. Pour une continuité basse impédance (env. < 100 ohms), vous
entendez un bip sonore.
- Terminez le contrôle de continuité en appuyant sur l´interrupteur “R test” et éteignez le récepteur
(interrupteur “ON/OFF“).
c) Test de polarité DC
Le récepteur peut déterminer la polarité des très basses tensions comprises entre 5 et 16 V/DC.
Pour le test de polarité, procédez comme suit :
- Mettez le récepteur alarme en marche en appuyant sur l’interrupteur “ON/OFF (13). L’interrupteur s´enclenche et l’indicateur DEL
(1) affiche “00”. L´indicateur de fonctionnement “OP” s´allume. Si
“OP” ne s´allume pas, appuyez dans ce cas sur l´interrupteur “R
test” (2) pour l´amener en position sortie.
- Appuyez sur l´interrupteur “V check“ (3). “00” disparaît. La fonction
test de polarité est activée.
- Raccordez la pince croco rouge au pôle positif et la pince noire au pôle négatif de la source de tension, l´indicateur DEL affiche “UU”.
- Si rien ne s´affiche, cela signifie que la polarité peut avoir été inversée ou la tension est hors de la
plage de test (5 – 16 V/DC). Effectuez un test de polarité contraire pour limiter les deux possibilités.
- Amenez tous les interrupteurs à poussoir en position sortie et éteignez manuellement le récepteur
(interrupteur “ON/OFF“).
d) Identification de conduits
L´identificateur de conduits permet d´identifier jusqu´à 16 fils. Pour cela, il faut disposer d´un conduit
de référence connu, pouvant d´être aussi un conduit d´eau ou un tuyau de chauffage.
L´émetteur (REMOTE UNIT) code chaque conduit de test par un numéro. Ces numéros sont indiqués
sur les pinces croco correspondantes.
Le récepteur (DMM) décode le signal et affiche le numéro de conduit actuel sur l´indicateur DEL
50
(1)Procédez comme suit pour identifier les conduits:
- Mettez le récepteur alarme en marche en appuyant sur
l’interrupteur “ON/OFF (13). L’interrupteur s´enclenche
et l’indicateur DEL (1) affiche “00”. L´indicateur de fonctionnement “OP” s´allume.
- Appuyez sur l’interrupteur de service de l´unité Remote
(16). L´indicateur de fonctionnement “OP” clignote.
- Connectez les pinces croco noires (conduits de ré féren ces) ensemble via un conduit connu.
- Raccordez les pinces croco (19) de l´unité Remote au
conduit qui doit être contrôlé. Vous pouvez brancher
jusqu´à 16 conduits par mesure.
- Balayez les différents conduits les uns après les autres
avec la pince rouge (14). L’identification s’affiche sur
l’indicateur DEL.
- A l´issue du contrôle, éteignez manuellement le récepteur et l´émetteur (interrupteur “ON/OFF”).
L´identification de conduits peut être réalisée sur tous les conduits conducteurs, isolés les
uns des autres, des fils et tuyaux.
La résistance maximale du conduit à vérifier doit être de maximum 30 kohms. Si cette
plage est dépassée, “00” apparaît sur l´indicateur.
NETTOYAGE ET MAINTENANCE
Généralités
Afin de garantir la précision du multimètre pendant une période prolongée, il doit être calibré une fois
par an.
Hormis le nettoyage occasionnel et le remplacement des piles, l´instrument de mesure ne nécessite
pas d’entretien.
Vous trouverez le chapitre concernant le remplacement des piles ci-après.
Contrôlez régulièrement la sécurité technique de l’appareil et des câbles de mesure en vous assurant de l’absence d’endommagements au niveau du boîtier ou
d’écrasement, etc.
Nettoyage
Avant de procéder au nettoyage de l’appareil, il est impératif de respecter les consignes de sécurité
suivantes :
L’ouverture de caches ou le démontage de pièces risquent de mettre à nu des
pièces sous tension, sauf lorsqu’il est possible d’effectuer ces procédures manuellement.
Avant tout entretien ou réparation, il convient de débrancher les câbles connectés
de l´instrument de mesure et de tous les objets de mesure. Eteignez le DMM.
51
Pour le nettoyage, n’utilisez pas de produits contenant des hydrocarbures, de l’essence, des alcools
ou autres produits similaires. Ces produits attaquent la surface de l’appareil de mesure. De plus, les
vapeurs de ces produits sont explosives et nocives pour la santé. N’utilisez pour le nettoyage jamais
d’outils à arêtes vives, de tournevis, de brosses métalliques ou similaires.
Pour le nettoyage de l’appareil, de l’écran et des câbles de mesure, utilisez un chiffon propre, non
pelucheux, antistatique et légèrement humide. Laissez l´appareil sécher entièrement avant de le réutiliser pour la prochaine mesure.
Mise en place et remplacement des piles
L’alimentation électrique du multimètre se fait par deux piles rondes LR03 (AAA). Lors de la première
mise en marche ou lorsque le symbole de remplacement des piles apparaît à l’écran, il faut
remplacer les piles usagées par des piles neuves.
La partie identificateur de conduits requiert une pile bloc 9V, comme l´unité “Remote”. La pile doit être
remplacée lorsque “LO BAT” s’allume.
Pour remplacer les piles du DMM, procédez comme suit :
- Coupez votre appareil de mesure de tous les circuits de
mesure et éteignez-le.
-
Retirez le cadre de protection en caoutchouc (12) de l’appareil.
- Desserrez les deux vis du couvercle du logement des piles
(11) et retirez-le de l’appareil.
- Insérez deux nouvelles piles dans le logement des piles en
respectant la polarité.
- Refermez le boîtier avec précaution.
Pour remplacer les piles de l´unité Remote, procédez comme
suit :
- Débranchez tous les câbles de mesure de l’appareil et éteignez-le.
- Desserrez la vis du couvercle du logement des piles (15) et retirez-le de l’appareil
- Insérez une pile neuve dans le compartiment à piles, en respectant la polarité.
- Refermez le boîtier avec précaution.
N’utilisez en aucun cas l’instrument de mesure lorsqu’il est ouvert.
! DANGER DE MORT !
Ne laissez pas les piles usagées dans l´instrument de mesure, car même si elles
sont conçues pour ne pas fuir, elles peuvent corroder, libérant ainsi des substances chimiques nuisibles pour la santé et détériorant l´instrument.
Ne laissez pas traîner négligemment les piles. Il y a risque qu’ils soient avalés par
un enfant ou un animal domestique. Si tel est le cas, consultez immédiatement le
médecin.
52
En cas d´inutilisation prolongée, retirez les piles de l’appareil afin d’éviter les
fuites.
Les piles corrodées ou endommagées peuvent au toucher causer des brûlures sur
la peau. Utilisez donc des gants de protection appropriés.
Veillez à ne pas court-circuiter les piles. Ne les jetez pas dans le feu.
Les piles ne doivent pas être rechargées ou démontées. Danger d’explosion.
Vous pouvez commander des piles alcalines correspondantes sous le numéro de commande suivant :
Pile bloc de 9 V: N° de commande 65 25 10 (à commander par 2).
Pile Micro 1,5 V: N° de commande 65 23 03 (à commander par 2).
N’utilisez que des piles alcalines, car elles sont puissantes et durent plus longtemps.
ELIMINATION
Les appareils électroniques usagés sont des matières recyclables qui ne doivent pas être
jetées dans les ordures ménagères ! Si l’appareil arrive au terme de sa durée de vie, il
conviendra de l’éliminer conformément aux prescriptions légales en vigueur auprès des
centres de récupération de votre commune. Une élimination dans les ordures ménagères
est interdite.
Elimination des piles usagées !
Le consommateur final est légalement tenu (ordonnance relative à l´élimination des piles usagées) de rapporter toutes les piles et accumulateurs usés, il est interdit de les jeter dans les
ordures ménagères!
Les piles/accumulateurs contenant des substances nocives sont marqués par les symboles indiqués ci-contre qui signalent l’interdiction de les jeter dans une poubelle ordinaire.
Les désignations des métaux lourds obligeant au recyclage sont : Cd = cadmium, Hg =
mercure,Pb = plomb. Vous pouvez rapporter gratuitement vos piles et accumulateurs
usagés aux centres de récupération de votre commune, à nos succursales ou à tous les
points de vente de piles et d´accumulateurs !
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement !
DÉPANNAGE
Avec l´identificateur de conduits avec DMM, vous avez acquis un produit conçu selon l’état actuel de
la technique et bénéficiant d’une grande sécurité de fonctionnement.
Il est toutefois possible que des problèmes ou des pannes surviennent.
Vous trouverez ci-après plusieurs procédures vous permettant de vous dépanner facilement le cas
échéant :
53
Respectez impérativement les consignes de sécurité !
Problème Cause éventuelle Remède
L´appareil La pile est-elle usée ? Contrôlez l´état.
ne fonctionne pas. Remplacement des piles
Aucune Une fonction de mesure erronée Contrôler l´affichage (AC/DC) et
de valeur de mesure. est-elle activée (AC/DC)? commutez la fonction si nécessaire.
La fonction HOLD est-elle activée Appuyez sur la touche “HOLD” pour
(affichage “HOLD) désactiver cette fonction.
Les réparations autres que celles décrites précédemment doivent être exécutées
uniquement par un technicien qualifié et agréé. Si vous deviez avoir des questions
concernant la manipulation de l´instrument de mesure, notre support technique est
à votre disposition par téléphone au numéro suivant :
Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.-Nr. 0180 / 586 582 7.
CARACTÉRISTIQUES TECHNIQUES
Af
fichage LCD, 2000 Counts (signes)
Longueur des câbles de mesure env. 80 cm chacun
Impédance de mesure >7,5 MΩ (plage V)
Désactivation automatique env. 15 minutes
Tension de service DMM 2 x piles micro (AAA)
Récepteur Pile bloc de 9V
Emetteur Pile bloc de 9V
Conditions de travail 0 à 40°C (<75%rF)
Hauteur de service max. 2000 m
Température de stockage -10°C à +50°C (<80%rF)
Poids DMM env. 308 g
Emetteur env. 230 g
Dimensions (L x l x h) DMM 162 x 74 x 44 (mm)
Emetteur 140 x 69 x 32 (mm)
Catégorie de surtension CAT III 600 V, degré de pollution 2
(DMM seulement via douilles de sécurité)
Identificateur de conduits
Résistance du conducteur 30 kΩ maxi (pour longueur de contrôle)
Test de polarité 5 à 16 V/DC
Contrôleur de continuité <100 Ω (acoustique)
Longueur des câbles de mesure env. 27 cm chacun
Protection de surcharge max. 50 V
54
Tolérances de mesure
Indication de la précision en ± (pourcentage de lecture + erreur d’affichage en counts ( = nombre des
plus petits chiffres)). La précision est valable pendant 1 an à une température de +23 °C (± 5°C), pour
une humidité rel. de l’air inférieure à 75 %rF, sans condensation.
Tension continue V/DC
Plage Résolution Précision
200 mV 0,1 mV ±(0,8% + 4)
2 V 0,001 V
20 V 0,01 V
±(1,3% + 4)
200 V 0,1 V
600 V 1 V
Protection de surcharge : 600 V; impédance >7,5 MΩ
Tension alternative V/AC
Plage Résolution Précision
2 V 0,001 V
±(1,3% + 6)
20 V 0,01 V
200 V 0,1 V
±(1,8% + 10)
600 V 1 V
Gamme de fréquence 50 – 60 Hz; moyenne pour tension sinusoïdale; protection contre les surcharges
600 V; impédance >7,5 MΩ
Résistance Ω
Plage Résolution Précision
200 Ω 0,1 Ω ±(1,0% + 6)
2 kΩ 0,001 kΩ
20 kΩ 0,01 kΩ ±(1,5% + 4)
200 kΩ 0,1 kΩ
2 MΩ 0,001 MΩ ±(2,0% + 5)
20 MΩ 0,01 MΩ ±(5,0% + 8)
Protection contre la surcharge 600 V
Test de diodes
Tension d´essai Résolution Courant d´essai
1,5 V 0,001 V 1 mA (typique)
Protection contre la surcharge 600 V
Contrôleur de continuité acoustique <35 Ω tonalité continue, protection contre la surcharge 600 V
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. Ne touchez
aucun circuit ou aucune partie des circuits en présence de tensions supérieures à
25 V ACrms ou à 35 V DC. Danger de mort !
55
INLEIDING
Geachte klant,
hartelijk dank voor de aankoop van dit Voltcraft® product. U heeft hiermee een goede keus
gemaakt.
U hebt een kwaliteitsproduct aangeschaft, dat ver boven het gemiddelde uitsteekt. Een product uit een
merkfamilie die zich op het gebied van meet-, laad-, en voedingstechniek vooral onderscheidt door bijzondere vakkundigheid en permanente innovatie.
Met Voltcraft® kan zowel de ambitieuze hobbyelektronicus als de professionele gebruiker ingewikkelde taken uitvoeren. Voltcraft® biedt u betrouwbare technologie met een buitengewoon gunstige verhouding van prijs en prestaties.
Wij zijn zeker dat uw start met Voltcraft is tegelijkertijd het begin van een lange en goede samenwerking.
Veel plezier met uw nieuwe Voltcraft®-product!
INHOUDSOPGAVE
Inleiding ..............................................................................................................................................55
Leveringsomvang ................................................................................................................................56
Voorgeschreven gebruik......................................................................................................................56
Bedieningselementen..........................................................................................................................57
Veiligheidsvoorschriften ......................................................................................................................58
Productbeschrijving ............................................................................................................................60
Displaygegevens en symbolen............................................................................................................61
1. Meten met de multimeter (DMM) ....................................................................................................61
a) Meetapparaat inschakelen ......................................................................................................62
b) Spanningsmeting “V” ..............................................................................................................62
c) Weerstandsmeting „Ω”............................................................................................................62
d) Diodetest ................................................................................................................................63
e) Doorgangstest ........................................................................................................................64
HOLD-functie................................................................................................................................64
MAX-functie ..................................................................................................................................64
Auto-Power-Off-functie ................................................................................................................65
2. Meetbedrijf leidingidentificatie ........................................................................................................65
a) Leidingidentificatie (zender + ontvanger) inschakelen ............................................................65
b) Doorgangstest ........................................................................................................................65
c) DC-polariteitstest ....................................................................................................................66
d) Leidingidentificatie ..................................................................................................................66
Reiniging en onderhoud ......................................................................................................................67
Plaatsen en vervangen van de batterijen ....................................................................................68
Afvalverwijdering ................................................................................................................................69
Afvoer van lege batterijen!............................................................................................................69
Verhelpen van storingen......................................................................................................................69
Technische gegevens..........................................................................................................................70
56
LEVEROMVANG
Digitale multimeter met rubberholster (LZG-1 DMM)
Remote eenheid (LZG-1 REMOTE UNIT)
2 blokbatterijen 9V
2 microbatterijen (type AAA)
Veiligheidsmeetsnoeren rood en zwart
Handleiding
CONFORM GEBRUIK
- Meting en weergave van de elektrische grootheden binnen het bereik van de overspanningscategorie III (tot max. 600V t.o.v. aardpotentiaal, volgens EN 61010-1) en alle lagere categorieën.
- Meting van gelijk- en wisselspanning tot max. 600 V DC/AC rms (effectief)
- Meten van weerstanden tot 40 Mohm
- Doorgangstest (onder 35 Ohm akoestisch) en diodetest.
- Leidingen identificeren van tot 16 aders in spanningsloze leidingen
- Polariteitstest binnen het gebied 5 – 16 V/DC (in de leidingidentificatiemodus)
- Akoestische doorgangstest (< 100 Ohm, in leidingidentificatiemodus)
De afzonderlijke meetbereiken worden gekozen via de draaischakelaar. Op alle meetbereiken is die
automatische meetbereikkeuze actief.
De behuizing van de LZG-1 DMM bevat twee
onafhankelijk werkende delen. Het leidingidentificatie-apparaat (ontvanger) „A“ is geïsoleerd
van het multimeterdeel (DMM) „B“. Beide delen
van het apparaat werken onafhankelijk van
elkaar.
Het meetapparaat mag in geopende toestand, met geopend batterijvak resp.
bij ontbrekend klepje van het batterijvak, niet worden gebruikt. Een meting
onder ongunstige omstandigheden is niet toegestaan. Ongunstige omstandigheden zijn:
- stof en brandbare gassen, dampen of oplosmiddelen
- Onweer resp. onweersachtige condities zoals sterke elektrostatische velden
Gebruik voor het meten alleen de meegeleverde meetdraden resp. meetaccessoires, die op de specificaties van de multimeter afgestemd zijn.
Gebruik anders dan hiervoor beschreven kan tot beschadiging van het product leiden en kan aanleiding geven tot gevaarlijke situaties zoals kortsluiting, brand, elektrische schokken en dergelijke. Het
product als zodanig mag niet worden gewijzigd of omgebouwd.!
Lees deze handleiding zorgvuldig door en bewaar deze voor toekomstig gebruik.
De veiligheidsvoorschriften dienen absoluut in acht te worden genomen!
57
BEDIENINGSELEMENTEN
(zie uitklappagina)
1 Display (LED) voor leidingidentificatie, doorgangstest en polariteitstest
2 Omschakeltoets doorgangstest en leidingidentificatie (R = receiver = ontvanger)
3 Omschakeltoets leidingsidentificatie (R = receiver = ontvanger) en polariteitstest (V check)
4 Draaischakelaar
5 Display (LCD) voor multimeter
6 MODE-toets voor het omschakelen van de meetfuncties ‘diodetest’ en ‘doorgangstest’
7 COM-meetbus (referentiemassa, minpotentiaal)
8 V-meetbus voor alle meetfuncties van de multimeter (plus-potentiaal)
9 HOLD-toets voor het „bevriezen“ van de weergegeven displaywaarde
10 MAX-toets; houdt de maximale waarde in het spanningsmeetbereik vast.
11 Batterijvak aan achterzijde
12 Afneembare rubber-bescherming met beugel op de achterzijde
13 ON/OFF-toets voor het in- en uitschakelen van de leidingidentificatie-weergave
14 Meetsnoeren voor leidingidentificatie en polariteitstest (rood = pluspool, zwart = referentiepotentiaal))
15 Batterijvak aan de achterzijde
16 Functieschakelaar voor de remote-eenheid (ingedrukt = aan)
17 Bedrijfsindicatie „OP“
18 Indicatie vervangen batterijen „LO BAT“
19 Identificatieleidingen (zwart = G (referentieleiding), rood = code 1 – 16)
58
VEILIGHEIDSINSTRUCTIES
Lees alstublieft voor ingebruikname de volledige handleiding door. Deze bevat
belangrijke aanwijzingen omtrent het correcte gebruik.
Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt
het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!
Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik
of het niet in acht nemen van de veiligheidsvoorschriften, zijn wij niet aansprakelijk! In dergelijke gevallen vervalt het recht op garantie.
Het apparaat heeft de fabriek in veiligheidstechnisch perfecte staat verlaten.
Om deze toestand te bewaren en om een gevaarloze werking te garanderen, moet de gebruiker de
veiligheidsaanwijzingen en waarschuwingen, die in deze gebruiksaanwijzingen vermeld staan, in acht
nemen.
Let op de volgende symbolen:
Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die absoluut opgevolgd dienen te worden.
Ꮨ
Een bliksemschicht in een driehoek waarschuwt voor een elektrische schok of een negatieve beïnvloeding van de elektrische veiligheid van het apparaat.
Het „Hand“-symbool vindt u bij bijzondere tips of instructies voor de bediening.
°
Dit apparaat is CE-goedgekeurd en voldoet aan de noodzakelijke Europese richtlijnen.
Beschermingsklasse 2 (dubbele of versterkte isolatie)
CAT II Overspanningscategorie II voor metingen aan elektrische en elektronische apparaten, die
via een netstekker worden voorzien van spanning. Deze categorie omvat ook alle kleinere categorieën (bijv. CAT I voor het meten van signaal- en stuurspanningen).
CAT III Overspanningscategorie III voor metingen in de gebouwinstallatie (b.v. stopcontacten of
onderverdelingen). Deze categorie omvat ook alle kleinere categorieën (bijv. CAT lI voor
het meten aan elektrische apparaten).
Aardpotentiaal
59
Uit veiligheids- en vergunningsoverwegingen (CE) is het eigenmachtig ombouwen en/of wijzigen van
het apparaat niet toegestaan.
Raadpleeg een vakman wanneer u twijfelt over de werking, veiligheid of aansluiting van het apparaat.
Meetapparaten en accessoires zijn geen speelgoed; houd deze buiten bereik van kinderen!
In industriële omgevingen dienen de Arbovoorschriften ter voorkoming van ongevallen met betrekking
tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.
In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet door geschoold personeel voldoende toezicht worden gehouden op de bediening van meetapparaten.
De spanning tussen de meetbussen van het multimeterdeel en aardpotentiaal mag niet hoger zijn dan
600 V DC/AC in CAT III.
Op de krokodillenklemmen van het leidingidentificatiedeel (14 en 19) mogen geen spanningen >16
V/DC worden aangesloten. Deze klemmen zijn alleen voorzien voor signaal- en stuurspanningen resp.
voor spanningsloze leidingen.
Vóór elke wisseling van het meetbereik moeten de meetstiften van het meetobject worden verwijderd.
Wees vooral voorzichtig bij de omgang met spanningen >25 V wissel- (AC) resp. >35 V gelijkspanning
(DC)! Reeds bij deze spanningen kunt u door het aanraken van elektrische geleiders een levensgevaarlijke elektrische schok krijgen.
Controleer voor elke meting uw meetapparaat en de meetdraden op beschadiging(en). Voer in geen
geval metingen uit als de beschermende isolatie beschadigd (gescheurd, verwijderd enz.) is.
Om een elektrische schok te voorkomen, dient u ervoor te zorgen dat u de te meten aansluitingen/meetpunten tijdens de meting niet (ook niet indirect) aanraakt. Pak tijdens het meten niet boven
de tastbare handgreepmarkeringen op de meetpunten vast.
Gebruik de multimeter nooit kort voor, tijdens, of kort na een onweersbui (blikseminslag! / energierijke
overspanningen!). Zorg dat uw handen, schoenen, kleding, de vloer, schakeling en onderdelen van de
schakeling enz. absoluut droog zijn.
Vermijd een gebruik van het apparaat in de onmiddellijke buurt van sterke magnetische of elektromagnetische velden, zendantennes of HF-generatoren. Daardoor kan de meetwaarde worden vervalst.
Wanneer kan worden aangenomen dat een veilig gebruik niet meer mogelijk is, mag het apparaat niet
meer worden gebruikt en moet het worden beveiligd tegen onbedoeld gebruik. Er is wellicht sprake
van onveilig gebruik als:
- het apparaat zichtbaar is beschadigd,
- het apparaat niet meer werkt en
- het apparaat langdurig onder ongunstige omstandigheden is opgeslagen
- of het apparaat tijdens transport te zwaar is belast.
Schakel het meetapparaat nooit onmiddellijk in wanneer het van een koude naar een warme ruimte
gebracht werd. Door het condenswater dat wordt gevormd, kan het apparaat onder bepaalde omstandigheden beschadigd raken. Laat het apparaat uitgeschakeld op kamertemperatuur komen.
Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speelgoed zijn.
Gebruik voor het meten alleen de meegeleverde meetsnoeren resp. meetaccessoires, die op de spe-
cificaties van de multimeter afgestemd zijn.
Neem ook de veiligheidsvoorschriften in de afzonderlijke hoofdstukken in acht.
60
PRODUCTBESCHRIJVING
De meetwaarden worden samen met de eenheden en symbolen op de multimeter (hierna DMM
genoemd) digitaal weergegeven. De weergave van meetwaarden van de DMM omvat 2000 counts
(count = kleinst mogelijke displayeenheid).
Als de DMM gedurende ca. 15 minuten niet bediend wordt, dan schakelt het apparaat zich automatisch uit. De batterijen worden hiermee gespaard, en er ontstaat een langere bedrijfstijd.
De leidingidentificatie wordt op een afzonderlijk LED-display weergegeven en werkt onafhankelijk van
de DMM.
Het meetapparaat is bestemd voor hobbygebruik maar ook voor professionele toepassingen.
Voor een betere afleesbaarheid kan de DMM ideaal worden opgesteld met de beugel op de achterzijde.
Draaischakelaar (4) op de multimeter
De afzonderlijke meetbereiken worden gekozen via een draaischakelaar. De automatische bereikskeuze „Autorange“ is op alle meetbereiken actief. Hierbij wordt altijd het passende meetbereik ingesteld.
De meetfunctie ‘diodetest’ en ‘doorgangstest’ is dubbel gebruikt. Deze
functies worden met de toets „MODE“ (6) omgeschakeld.
Het meetapparaat is op stand „OFF“ uitgeschakeld. Schakel het meetapparaat altijd uit wanneer u het niet gebruikt.
61
DISPLAYGEGEVENS EN SYMBOLEN
Dit is een overzicht van alle mogelijke symbolen en indicaties op de DMM.
AUTO Automatische instelling van het meetbereik actief
HOLD De data hold-functie is actief.
OL Overflow; het meetbereik werd overschreden
OFF Uit-positie. De DMM is uitgeschakeld.
Batterij vervangen-symbool
Symbool voor de diodetest
Symbool voor de akoestische continuïteitsmeting
Symbool voor „Toets niet ingedrukt”
Symbool voor „Toets ingedrukt”
AC Wisselgrootheid voor spanning en stroom
DC Gelijkspanningsgrootheid voor spanning en stroom
mV Millivolt (macht -3)
V Volt (eenheid van el. spanning)
Ω Ohm (eenheid van el. weerstand)
kΩ Kilo-ohm, (macht 3)
MΩ Mega-ohm (macht 6)
MAX Maximale waarde-indicatie
1. METEN MET DE MULTIMETER (DMM)
Overschrijd in geen geval de max. toegelaten ingangswaarden. Raak schakelingen
en schakeldelen niet aan als daarop een hogere spanning dan 25 V ACrms of 35 V
DC kan staan! Levensgevaarlijk!
Controleer voor aanvang van de meting de aangesloten meetdraden op beschadi-
gingen, zoals sneden, scheuren of afknellingen. Defecte meetleidingen mogen niet
meer worden gebruikt! Levensgevaarlijk!
Pak tijdens het meten niet boven de tastbare handgreepmarkeringen op de meet-
punten vast.
Meetbedrijf is alleen toegestaan bij gesloten batterij- en zekeringvak.
Van zodra er “OL” (voor Overload = overbelasting) op het display verschijnt, overschreed
u het meetbereik.
62
a) Meetapparaat inschakelen
Het meetapparaat wordt via de draaischakelaar (4) opnieuw ingeschakeld. Plaats de draaischakelaar
op de betrokken meetfunctie. Draai voor het uitschakelen de draaischakelaar in de stand „OFF“. Schakel het meetapparaat altijd uit wanneer u het niet gebruikt (stand „OFF“).
Voordat u het meetapparaat kunt gebruiken, moet eerst de meegeleverde batterijen
worden geplaatst. Het plaatsen en vervangen van de batterijen vindt u in het
hoofdstuk “Onderhoud en reiniging”.
b) Spanningsmeting „V“
Voor het meten van gelijkspanningen „V DC“ gaat u als volgt te werk:
- Schakel de DMM in en kies het meetbereik „V DC“.
- Steek het rode meetsnoer in de V-meetbus (8), het zwarte in de
COM-aansluiting (7).
- Sluit nu de beide meetpennen aan op het meetobject (batterij,
schakeling, enz.). Het rode meetpunt komt overeen met de pluspool, het zwarte meetpunt met de minpool.
- De betrokken polariteit van de meetwaarde wordt samen met de
actuele meetwaarde in het display weergegeven.
Is er bij gelijkspanning voor de meetwaarde een “-”(min)teken te zien, dan is de gemeten spanning negatief (of
de meetleidingen zijn verwisseld).
- Verwijder na het meten de meetsnoeren van het meetobject, en schakel de DMM uit.
Voor het meten van wisselspanningen „V AC“ gaat u als volgt te werk:
- Schakel de DMM in en kies het meetbereik „V AC“. Op het display verschijnt “AC”.
- Steek het rode meetsnoer in de V-meetbus (8), het zwarte in de COM-aansluiting (7).
- Sluit nu de beide meetpennen aan op het meetobject (generator, schakeling, enz.).
- De meetwaarde wordt in het display weergegeven.
- Verwijder na het meten de meetsnoeren van het meetobject, en schakel de DMM uit.
c) Weerstandsmeting „Ω”
Controleer of alle te meten schakeldelen, schakelingen en componenten evenals
andere meetobjecten absoluut spanningsloos en ontladen zijn.
63
Voor de weerstandsmeting gaat u als volgt te werk:
- Schakel de DMM in en kies het meetbereik “Ω”.
- Steek het rode meetsnoer in de Ω-meetbus (8), het zwarte in de COM-aansluiting (7).
- Controleer de meetsnoeren op doorgang door beide meetpunten met
elkaar te verbinden. Nu moet zich een weerstandswaarde van ca.
0 - 0,5 ohm instellen (de eigen weerstand van de meetsnoeren).
- Sluit nu de beide meetpunten aan op het meetobject. De meetwaarde wordt
in het display weergegeven, mits het meetobject niet hoogohmig of onderbroken is. Wacht tot de displaywaarde gestabiliseerd is. Bij weerstanden >1
MOhm kan dit enkele seconden duren.
- Zodra “OL” (voor overflow = overloop) op het display verschijnt, heeft u het
meetbereik overschreden of is het meetcircuit onderbroken.
- Verwijder na het meten de meetsnoeren van het meetobject, en schakel de
DMM uit.
Wanneer u een weerstandsmeting uitvoert, moet u erop letten dat de meetpunten waarmee de meetstiften in contact komen, vrij zijn van vuil, olie, soldeerhars en dergelijke.
Dergelijke omstandigheden kunnen het meetresultaat vervalsen.
d) Diodetest
Controleer of alle te meten schakeldelen, schakelingen en componenten evenals
andere meetobjecten absoluut spanningsloos en ontladen zijn.
- Schakel de DMM in en kies het meetbereik .
- Op het display verschijnt het diodesymbool.
- Steek het rode meetsnoer in de Ω-meetbus (8), het zwarte in de COM-aansluiting (7).
-
Controleer de meetsnoeren op doorgang door beide meetpunten met elkaar
te verbinden. Nu moet zich een waarde van ca. 0 V instellen.
- Sluit nu de beide meetsnoeren aan op het meetobject (diode).
- Op het display wordt de doorlaatspanning „Uf“ in volt (V) weergegeven. Als
„OL“ verschijnt, wordt de diode in sperrichting (Ur) gemeten of is de diode
defect (onderbreking). Voer ter controle een meting door met omgekeerde
polariteit.
- Verwijder na het meten de meetsnoeren van het meetobject, en schakel de
DMM uit.
Silicium-diodes hebben een doorlaatspanning (Uf) van ca.
0,4 – 0,9 V.
64
e) Doorgangstest
Controleer of alle te meten schakeldelen, schakelingen en componenten evenals
andere meetobjecten absoluut spanningsloos en ontladen zijn.
- Schakel de DMM in en kies het meetbereik .
- Druk op de toets „MODE“ (6) om de meetfunctie om te schakelen. Op het
display verschijnt het symbool door de doorgangsmeting. Door nogmaals
op de knop te drukken, wordt de eerste meetfunctie ingeschakeld.
- Steek het rode meetsnoer in de Ω-meetbus (8), het zwarte in de COM-aansluiting (7).
- Als doorgang wordt een meetwaarde < 35 ohm herkend; hierbij klinkt een
pieptoon.
- Zodra “OL” (voor overflow = overloop) op het display verschijnt, heeft u het
meetbereik overschreden of is het meetcircuit onderbroken. Voer ter controle een meting door met omgekeerde polariteit.
- Verwijder na het meten de meetsnoeren van het meetobject, en schakel de
DMM uit.
HOLD-functie
De HOLD-functie bevriest in de DMM-modus de huidige meetwaarde op het display om deze rustig te
kunnen aflezen of verwerken.
Zorg er bij het controleren van spanningsvoerende geleiders voor, dat deze functie
bij het begin van de metingen uitgeschakeld is. Anders ziet u een verkeerd meetresultaat!
Voor het inschakelen van de hold-functie drukt u op de toets „HOLD“ (9); een geluidssignaal bevestigt
deze handeling en op het display wordt „HOLD“ zichtbaar.
Om de HOLD-functie uit te schakelen, drukt u nogmaals op de toets „HOLD“ of verandert u van meetfunctie.
MAX-functie
Deze functie houdt de maximum- en minimum-meetwaarden op het display vast terwijl de meting verder loopt. Deze functie is alleen beschikbaar op het spanningsmeetbereik „V/AC“ en „V/DC“.
- Druk tijdens de V-meting op de toets „MAX“ (10). Op het display verschijnt „MAX“ en wordt de
hoogste waarde zichtbaar.
- Als u nogmaals op de toets „MAX” drukt, schakelt u terug naar het normale meetbedrijf.
65
Auto-Power-Off-functie
De DMM schakelt na 15 minuten automatisch uit, indien er geen enkele toets of schakelaar bediend
werd. Deze functie spaart de batterij en verlengt de gebruiksduur.
Om de DMM na een automatische uitschakeling terug in te schakelen bedient u de draaischakelaar of
drukt u op een willekeurige functietoets de (MODE, MAX, HOLD).
2. MEETBEDRIJF LEIDINGIDENTIFICATIE
Zorg dat de max. toelaatbare ingangsspanning van 16V/DC in geen geval wordt
overschreden. Raak schakelingen en schakeldelen niet aan als daarop een hogere
spanning dan 25 V ACrms of 35 V DC kan staan! Levensgevaarlijk!
Controleer voor aanvang van de meting de aangesloten meetdraden op beschadigingen, zoals sneden, scheuren of afknellingen. Defecte meetleidingen mogen niet
meer worden gebruikt! Gevaar voor een foute meting.
Meetbedrijf is alleen toegestaan bij gesloten batterij- en zekeringvak.
Schakel de beide apparaten voor de leidingidentificatie na gebruik steeds uit. De
apparaten schakelen zich niet zoals de DMM automatisch uit.
Het leidingidentificatie-apparaat is tweedelig. Voor het bedrijf is de zender (REMOTE-UNIT) nodig, die
de overeenkomstige getalcodering toekent aan de testleidingen. De ontvanger in de DMM decodeert
deze code en geeft het betrokken getal op het LED-display (1). Voor de identificatie is alleen een
bekende referentieleiding nodig. Dit kan ook een aanwezige waterleiding, verwarmingsbuis enz. zijn.
a) Leidingidentificatie (zender + ontvanger) inschakelen
De remote-eenheid (zender) en de ontvanger (in de DMM) wordt via de drukschakelaar (13 en 16) inen uitgeschakeld. In ingedrukte positie zijn beide apparaten ingeschakeld. Druk voor het uitschakelen
nogmaals op deze toets.
Het bedrijf wordt aangegeven door de indicatie „OP“. De indicatie „OP“ (1) licht op bij de DMM-ontvangereenheid, op de zendereenheid knippert de indicatie „OP“ (17).
Voordat u het leidingidentificatie-apparaat kunt gebruiken, moet eerst de meegeleverde batterijen worden geplaatst. Het plaatsen en vervangen van de batterijen
vindt u in het hoofdstuk “Onderhoud en reiniging”.
b) Doorgangstest
Doorgangstesten kunnen worden doorgevoerd met de ontvangereenheid aan de DMM. Weerstanden
van ca. <100 Ohm worden akoestisch gesignaleerd.
66
Voor een doorgangstest gaat u tewerk als volgt:
- Schakel de ontvangereenheid in door indrukken van de schakelaar
„ON/OFF“ (13). De schakelaar klikt in, en op het LED-display (1)
wordt „00“ zichtbaar. De bedrijfsindicatie „OP“ wordt zichtbaar.
- Druk op de schakelaar „R test“ (2). De indicatie „OP“ verdwijnt. De
doorgangstest is actief.
- Verbindt de beide krokodilleklemmen met de te controleren leiding.
Bij een laagohmige weerstand (ca. <100 Ohm) wordt een pieptoon
hoorbaar.
- Beëindig de doorgangstest door indrukken van de schakelaar „R test“ en schakel de ontvangereenheid handmatig uit (schakelaar „ON/OFF“).
c) DC-polariteitstest
De ontvangereenheid kan bij kleine spanningen van 5 tot 16 V/DC de polariteit bepalen.
Voor een doorgangstest gaat u als volgt te werk:
- Schakel de ontvangereenheid in door indrukken van de schakelaar
„ON/OFF“ (13). De schakelaar klikt in, en op het LED-display (1)
wordt „00“ zichtbaar. De bedrijfsindicatie „OP“ wordt zichtbaar. Als
„OP“ niet oplicht, druk dan de schakelaar „R test“ (2) in.
- Druk op de schakelaar „V check“ (3). De indicatie „00“ verdwijnt. De
polariteitstest is nu actief.
- Verbindt de rode krokodillenklem met de pluspool en de zwarte met de minpool van de spanningsbron; op het LED-display wordt „UU“ zichtbaar.
- Als er geen indicatie volgt, kan de polariteit omgeruild zijn, of ligt de spanning buiten het toegelaten
testgebied (5 – 16 V/DC). Voer een test uit met de omgekeerde polariteit om beide mogelijkheden
te beperken.
- Breng alle drukschakelaars in hun ingedrukte stand en schakel de ontvangereenheid handmatig uit
(schakelaar „ON/OFF“).
d) Leidingindentificatie
Met de leidingidentificatie kunnen tot 16 geleiders worden geïdentificeerd. Daartoe is alleen een
bekende referentiegeleider vereist, die bij gebruik thuis ook aan water- of of verwarmingsleiding kan
zijn.
De zender (REMOTE-UNIT) codeert nu elke testleiding met een getal. Deze getallen zijn op de betrokken krokodillenklemmen aangegeven.
De ontvanger (DMM) decodeert het signaal en geeft het actuele leidingnummer op het LED-display (1)
aan.
67
Voor het identificeren van de leidingen gaat u te werk als volgt:
- Schakel de ontvangereenheid in door indrukken van de
schakelaar „ON/OFF“ (13). De schakelaar klikt in, en op
het LED-display (1) wordt „00“ zichtbaar. De bedrijfsindicatie „OP“ wordt zichtbaar.
- Druk op de „Remote”-eenheid op de bedrijfsschakelaar
(16). De bedrijfsindicatie „OP“ knippert.
- Verbindt de zwarte krokodillenklemmen (referen tie verbinding) met elkaar via een bekende verbinding
- Klem de krokodillenklemmen (19) van de remote-eenheid op de te testen kabel. U kunt tot 16 leidingen per
meting aansluiten.
- Tast nu met de rode klem (14) d afzonderlijke geleiders
na elkaar af. De identificatie wordt zichtbaar op het
LED-display.
- Schakel na het meten de ontvanger- en de zendereenheid met de hand uit (schakelaar „ON/OFF“).
De leidingidentificatie kan bij alle geleidende en onderling geïsoleerde leidingen, kabels
en buizen worden gebruikt.
De max. leidingweerstand van de te controleren leiding mag max. 30 kOhm bedragen.
Als dit bedrag wordt overschreden, dan wordt de indicatie „00“ weergegeven.
REINIGING EN ONDERHOUD
Algemeen
Om de nauwkeurigheid van de multimeter over een langere periode te kunnen garanderen, moet het
apparaat jaarlijks worden geijkt.
Afgezien van een incidentele reinigingsbeurt en het vervangen van de batterij is het apparaat onderhoudsvrij.
Het vervangen van de batterijen wordt hierna beschreven.
Controleer regelmatig de technische veiligheid van het apparaat en de meetsnoeren, b.v. op beschadiging van de behuizing of afknellen van de snoeren enz.
Reiniging
Gelieve volgende veiligheidsvoorschriften nauwgezet op te volgen voordat u het product reinigt:
Bij het openen van deksels of het verwijderen van onderdelen, behalve wanneer dit
handmatig mogelijk is, kunnen spanningvoerende delen worden blootgelegd.
Vóór reiniging of reparatie moeten de aangesloten snoeren van het meetapparaat
en van alle meetobjecten worden gescheiden. Schakel de DMM uit.
68
Gebruik voor het reinigen geen carbonhoudende reinigingsmiddelen, benzine, alcohol of soortgelijke
producten. Hierdoor wordt het oppervlak van het meetapparaat aangetast. Bovendien zijn de dampen
schadelijk voor de gezondheid en explosief. Gebruik voor de reiniging ook geen scherp gereedschap,
schroevendraaiers of staalborstels en dergelijke.
Gebruik een schone, pluisvrije, antistatische en licht vochtige schoonmaakdoek om het product te reinigen. Laat het apparaat volledig drogen, voor u het voor de volgende metingen gebruikt.
Plaatsen/vervangen van de batterijen
De multimeter werkt op twee microbatterijen (AAA). Bij de eerste ingebruikneming of wanneer het
symbool voor vervanging van batterijen op het display verschijnt, moeten nieuwe, volle batterijen worden geplaatst.
Het leidingidentificatiedeel heeft net als de „remote“-eenheid een 9V-blok nodig. Vervanging van de
batterijen is noodzakelijk als de indicatie „LO BAT“ oplicht.
Ga voor het plaatsen/vervangen van de batterijen in de DMM te werk als volgt:
- Neem het meetapparaat los van alle meetkringen, en schakel het uit.
- Verwijder de rubber houder (12) van het apparaat.
- Draai de beide schroeven van het deksel van het batterijvak
(11) los en haal dit van het apparaat
- Plaats nieuwe batterijen volgens de juiste poolrichting in
het vak
- Sluit de behuizing weer zorgvuldig.
Ga voor het plaatsen/vervangen van de batterij in de remoteeenheid te werk als volgt:
- Verwijder alle meetsnoeren van het apparaat en schakel het
uit.
- Maak de schroef van het deksel van het batterijvak (15) los
en haal dit van het apparaat
- Plaats een nieuwe batterij met de juiste polariteit in het vak
- Sluit de behuizing weer zorgvuldig.
Gebruik het meetapparaat in geen geval in geopende toestand.
!LEVENSGEVAAR!
Laat geen lege batterijen in het meetapparaat aangezien zelfs batterijen die tegen
lekken zijn beveiligd, kunnen corroderen, waardoor chemicaliën vrij kunnen komen
die schadelijk zijn voor uw gezondheid of schade veroorzaken aan het apparaat.
Laat batterijen niet achteloos rondslingeren. Deze kunnen door kinderen of huisdieren worden ingeslikt. Zoek in het geval van inslikken meteen een arts op.
69
Verwijder de batterijen als u het apparaat langere tijd niet gebruikt, om te voorkomen dat deze uitlopen.
Lekkende of beschadigde batterijen kunnen bij huidcontact bijtende wonden veroorzaken. Draag daarom in dit geval beschermende handschoenen.
Let op, dat batterijen niet worden kortgesloten. Gooi geen batterijen in het vuur.
Batterijen mogen niet worden opgeladen of gedemonteerd. Er bestaat explosiegevaar.
Geschikte alkalinebatterijen verkrijgt u met het volgende bestelnummer:
9V blokbatterij: bestelnr. 65 25 10 (a.u.b. 2x bestellen).
1,5 V micro-batterij: bestelnr. 65 23 03 (a.u.b. 2x bestellen).
Gebruik uitsluitend alkalinebatterijen, omdat deze krachtig zijn en een lange gebruiksduur
hebben.
VERWIJDERING
Oude elektronische apparaten kunnen gerecycled worden en horen niet thuis in het huisvuil. Indien het apparaat onbruikbaar is geworden, dient het volgens de geldende wettelijke voorschriften verwijderd te worden bij de gemeentelijke verzamelplaatsen. Afvoer via
het huisvuil is niet toegestaan.
Verwijdering van verbruikte batterijen!
Als eindverbruiker bent u volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en
accu’s in te leveren; afvoeren via het huisvuil is niet toegestaan!
Batterijen/accu´s die schadelijke stoffen bevatten, worden gemarkeerd door nevenstaande symbolen. Deze symbolen duiden erop dat afvoer via het huisvuil verboden is. De aanduidingen voor de gebruikte zware metalen zijn: Cd = Cadmium, Hg = Kwik, Pb= Lood.
Lege batterijen en niet meer oplaadbare accu´s kunt u gratis inleveren bij de verzamelplaatsen van uw gemeente, onze filialen of andere verkooppunten van batterijen en
accu´s.
Zo voldoet u aan uw wettelijke verplichtingen en draagt u bij tot bescherming van
het milieu!
VERHELPEN VAN STORINGEN
U heeft met het DMM leidingidentificatie-apparaat een product aangeschaft dat volgens de nieuwste
stand der techniek is ontwikkeld en veilig is in het gebruik.
Toch kunnen zich problemen of storingen voordoen.
Hieronder vindt u enkele maatregelen om eventuele storingen eenvoudig zelf te verhelpen:
70
Houd in ieder geval rekening met de veiligheidsvoorschriften!
Storing Mogelijke oorzaak Mogelijke remedie
Het apparaat Is de batterij leeg? Controleer de toestand.
werkt niet. Batterijen vervangen
Geen meet- Is een verkeerde meetfunctie Controleer de indicatie (AC/DC)
waardeverandering. actief wijziging (AC/DC)? en schakel de functie ev. om.
Is de HOLD-functie actief? Druk op de toets „HOLD“ om
(indicatie “HOLD”) deze functie uit te schakelen.
Laat andere reparaties dan hierboven beschreven uitsluitend door een bevoegd
vakman uitvoeren. Bij vragen over het gebruik van het meetapparaat staat onze
technische helpdesk onder het volgende telefoonnummer ter beschikking:
Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.nr. +49 ( 0)180 / 586.582 7.
TECHNISCHE GEGEVENS
In
dicatie LCD, 2000 counts (tekens)
Lengte meetdraden elk ca. 80 cm
Meetimpedantie >7,5 MΩ (V-bereik)
Automatische uitschakeling ca. 15 Minuten
Voedingsspanning DMM 2 x micro-batterijen (AAA)
Ontvanger 9V-blokbatterij
Zender 9V-blokbatterij
Bedrijfsvoorwaarden 0 tot 40°C (<75% rv)
Gebruikshoogte max. 2.000 m
Opslagtemperatuur -10°C tot +50°C (<80% rv)
Gewicht DMM ca. 308 g
Zender ca. 230 g
Afmetingen (LxBxH) DMM 162 x 74 x 44 (mm)
Zender 140 x 69 x 32 (mm)
Overspanningscategorie CAT III 600 V, Vervuilingsgraad 2
(alleen DMM via veiligheidsbussen)
Leidingidentificatie
Leidingweerstand max. 30 kΩ (voor proeflengte)
Polariteitstest 5 – 16 V/DC
doorgangstester <100 Ω (akoestisch)
Lengte meetdraden elk ca. 27 cm
Bescherming tegen overbelasting max. 50 V
71
Meettoleranties
Weergave van de nauwkeurigheid in ± (% van de aflezing + weergavefouten in counts (= aantal kleinste posities)). De nauwkeurigheid geldt 1 jaar lang bij een temperatuur van +23°C (±5°C), bij een rel.
luchtvochtigheid van minder dan 75 %, niet condenserend.
Gelijkspanning V/DC
Bereik Definitie Nauwkeurigheid
200 mV 0,1 mV ±(0,8% + 4)
2 V 0,001 V
20 V 0,01 V
±(1,3% + 4)
200 V 0,1 V
600 V 1 V
Overbelastingsbeveiliging: 600 V; Impedantie >7,5 MΩ
Wisselspanning V/AC
Bereik Definitie Nauwkeurigheid
2 V 0,001 V
±(1,3% + 6)
20 V 0,01 V
200 V 0,1 V
±(1,8% + 10)
600 V 1 V
Frequentiegebied 50 – 60 Hz; gemiddelde waarde bij een sinusvormige spanning; overbelastingsbescherming 600 V; Impedantie 7,5 MΩ
Weerstand Ω
Bereik Resolutie Nauwkeurigheid
200 Ω 0,1 Ω ±(1,0% + 6)
2 kΩ 0,001 kΩ
20 kΩ 0,01 kΩ ±(1,5% + 4)
200 kΩ 0,1 kΩ
2 MΩ 0,001 MΩ ±(2,0% + 5)
20 MΩ 0,01 MΩ ±(5,0% + 8)
Overbelastingsbescherming 600 V
Diodetest
Proefspanning Resolutie Proefstroom
1,5 V 0,001 V 1 mA (typisch)
Overbelastingsbescherming 600 V
Akoestische doorgangstest <35 Ω continu toon, overbelastingsbescherming 600 V
Overschrijd in geen geval de max. toegelaten ingangswaarden. Raak schakelingen
en schakeldelen niet aan als daarop een hogere spanning dan 25 V ACrms of 35 V DC
kan staan! Levensgevaarlijk!
72
73
VOLTCRAFT IM INTERNET http://www.voltcraft.de
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7
(www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck legung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2011 by Voltcraft
®
Impressum /legal notice in our operating instructions
These operating instructions are a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany, Phone +49 180/586 582 7
(www.voltcraft.de).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
© Copyright 2011 by Voltcraft
®
Informations /légales dans nos modes d'emploi
Ce mode d'emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. +49 180/586 582 7
(www.voltcraft.de).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des
installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de
l'équipement.
© Copyright 2011 by Voltcraft
®
Colofon in onze gebruiksaanwijzingen
Deze gebruiksaanwijzing is een publicatie van de firma Voltcraft®, Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. +49 180/586 582 7
(www.voltcraft.de).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de
registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van
uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.
© Copyright 2011 by Voltcraft
®
V2_0511_01/HD
Loading...
