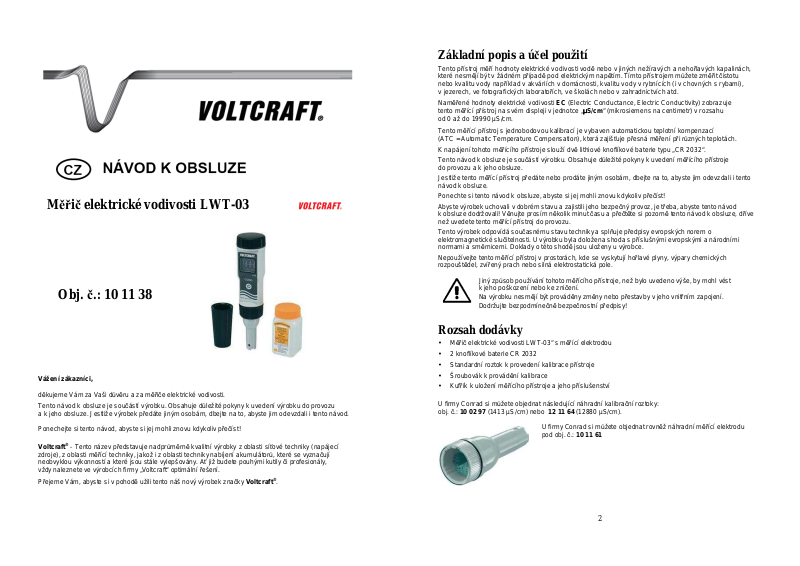

VOLTCRAFT LWT-03 User guide [cs]

Měřič elektrické vodivosti LWT-03

Obj. č.: 10 11 38

Vážení zákazníci,

děkujeme Vám za Vaši d ůvěru a za měřiče elektrické vodivosti.

Tento návod k obsluze je sou částí výrobku. Obsahuje d ůležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek p ředáte jiným osobám, dbejte na to, abyste jim odevzd ali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znov u kdykoliv přečíst!

Voltcraft® - Tento název p ředstavuje nadprůměrně kvalitní výrobky z oblasti sí ťové techniky (napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení a kumulátor ů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšován y. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohod ě užili tento náš nový výrobek zna čky Voltcraft® .

Základní popis a účel použití

Tento přístroj měří hodnoty elektrické vodivosti vodě nebo v jiných nežíravých a neho řlavých kapalinách, které nesmějí být v žádném p řípadě pod elektrickým nap ětím. Tímto přístrojem můžete zm ěřit čistotu nebo kvalitu vody například v akváriích v domácnosti, kvalitu vody v rybn ících (i v chovných s rybami), v jezerech, ve fotografických laborato řích, ve školách nebo v zahradnictvích atd.

Naměřené hodnoty elektrické vodivostiEC (Electric Conductance, Electric Conductivity) zobrazuje tento měřící přístroj na svém displeji v jednotce „μS/cm“ (mikrosiemens na centimetr) v rozsahu od 0 až do 19990 µS/cm.

Tento měřící přístroj s jednobodovou kalibrací je vybaven automatickou teplotní kompenzací

(ATC = Automatic Temperature Compensation), která z ajišťuje přesná m ěření při různých teplotách. K napájení tohoto m ěřícího přístroje slouží dv ě lithiové knoflíkové baterie typu „CR 2032“.

Tento návod k obsluze je sou částí výrobku. Obsahuje d ůležité pokyny k uvedení m ěřícího přístroje do provozu a k jeho obsluze.

Jestliže tento m ěřící přístroj předáte nebo prodáte jiným osobám, dbejte na to, abys te jim odevzdali i tento návod k obsluze.

Ponechte si tento návod k obsluze, abyste si jej mo hli znovu kdykoliv přečíst!

Abyste výrobek uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je t řeba, abyste tento návod

k obsluze dodržovali! V ěnujte prosím několik minut času a přečtěte si pozorně tento návod k obsluze, d říve než uvedete tento m ěřící přístroj do provozu.

Tento výrobek odpovídá sou časnému stavu techniky a splňuje předpisy evropských norem o elektromagnetické slučitelnosti. U výrobku byla doložena shoda s p říslušnými evropskými a národními normami a směrnicemi. Doklady o této shodě jsou uloženy u výrobce.

Nepoužívejte tento m ěřící přístroj v prostorách, kde se vyskytují ho řlavé plyny, výpary chemických rozpouštědel, zvířený prach nebo silná elektrostatická pole.

Jiný zp ůsob používání tohoto m ěřícího přístroje, než bylo uvedeno výše, by mohl vést k jeho poškození nebo ke zničení.

Na výrobku nesm ějí být provád ěny změny nebo přestavby v jeho vnitřním zapojení. Dodržujte bezpodmíne čně bezpečnostní předpisy!

Rozsah dodávky

∙Měřič elektrické vodivosti LWT-03“ s měřící elektrodou

∙2 knoflíkové baterie CR 2032

∙Standardní roztok k provedení kalibrace přístroje

∙Šroubovák k provád ění kalibrace

∙Kufřík k uložení m ěřícího přístroje a jeho příslušenství

U firmy Conrad si můžete objednat následující náhradní kalibra ční roztoky: obj. č.: 10 02 97 (1413 µS/cm) nebo 12 11 64 (12880 µS/cm).

U firmy Conrad si můžete objednat rovn ěž náhradní m ěřící elektrodu pod obj. č.: 10 11 61

2

Bezpečnostní předpisy

Vzniknou-li škody nedodržením tohoto návodu k obslu ze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za v ěcné škody, úrazy osob, které byly zp ůsobeny neodborným zacházením s p řístrojem nebo nedodržováním bezpe čnostních předpisů.

∙Měřící přístroje a jejich příslušenství nejsou dětské hračky a nepatří do rukou malých d ětí!

∙Před každým m ěřením zkontrolujte stav měřící elektrody, zda nedošlo k jejímu poškození.

∙Při nevhodných sv ětelných podmínkách (nap říklad přímý dopad slune čního zá ření na měřící přístroj) může dojít k ovlivn ění zobrazení na displeji měřícího přístroje.

∙Násilné mechanické poškození přístroje (zdeformování) nebo provedení zásahu do jeh o vnitřního zapojení znamená zánik záruky.

∙Buďte zvlášt ě opatrní při manipulaci s hořlavými nebo agresivními (žíravými) kapalinami. V to mto případě použijte vhodné ochranné pomůcky (ochranné rukavice, brýle a zást ěry). Měření provád ějte pouze

v dobře větraném prostředí.

∙Dejte pozor na to, že m ůže dojít k poškození m ěřící elektrody pískem, který se m ůže nacházet ve zví řené vodě.

Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

Vložení a vým ěna baterií

K napájení tohoto m ěřícího přístroje slouží 2 knoflíkové lithiové baterie 3 V typu „CR 3032“.

Jakmile začne mizet zobrazení naměřené hodnoty na displeji přístroje nebo začne-li zobrazení na displeji blikat, je třeba, abyste provedli v přístroji vým ěnu baterií následujícím zp ůsobem:

1.Vypněte přístroj. Otevřete kryt bateriového pouzdra na horní straně přístroje jeho vyšroubováním směrem doleva.

2.Vyndejte z bateriového pouzdra vybité baterie anahraďte je novými bateriemi stejného typu. Dejte přitom pozor na správnou polaritu kontakt ů obou baterií.

3.Poté opět uzavřete kryt bateriového pouzdra jeho zašroubování sm ěrem doprava.

Nepoužívejte tento p řístroj v žádném p řípadě v otevřený a nenechávejte v n ěm vybité baterie, protože i baterie s ochranou proti vyte čení mohou zkorodovat, čímž se mohou uvolnit chemikálie, které by mohly ohrozit Vaše zdraví nebo poškodit či zničit bateriové pouzdro měřícího přístroje.

Vybité baterie jsou zvláštním odpadem (nepatří v žádném p řípadě do normálního domovního odpadu) a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prost ředí. K těmto ú čelům (k jejich likvidaci) slouží speciální sb ěrné nádoby v prodejnách s elektrospot řebiči nebo ve sběrných surovinách.

Šet řete životní prost ředí! Přispějte k jeho ochraně!

Uvedení do provozu

1.Sundejte z měřící elektrody její ochranný černý kryt. Opláchn ěte elektrodu v čisté vodě, nejlépe

v destilované nebo v deionizované (demineralizované) vodě. Po opláchnutí nechte m ěřící elektrodu oschnout.

2.Otevřete na hodní straně přístroje kryt bateriového pouzdra a vyndejte z něho seřizovací šroubovák, který slouží k provedení kalibrace p řístroje.

3.Tento přístroj zapnete nebo vypnete stisknutím tlačítka .

Nedotýkejte se vnit řního senzoru měřící elektrody a neotírejte jej. Toto by mohlo způsobit poškození nebo zničení měřící elektrody.

Kalibrace měřicího přístroje

Poznámky k provádění kalibrace přístroje: Kalibraci tohoto měřícího přístroje není nutné provád ět před každým m ěřením. Tuto kalibraci doporučujeme provád ět před každým desátým m ěřením nebo jednou za 14 dní.

Spotřebujete-li kalibrační roztok, obraťte se na svého prodejce, u kterého si můžete objednat nebo zakoupit (respektive objednat) náhradní kalibr ační roztoky – viz kapitola „3. Rozsah dodávky“.

Proveďte kalibraci měřícího přístroje při teplotě 25 °C následujícím zp ůsobem:

1.Zapněte přístroj. Ponořte suchou měřící elektrodu do přiloženého kalibračního roztoku. Zamíchejte krátce elektrodou v kalibra čním roztoku a počkejte, dokud nedojde ke stabilizaci zobrazení na displeji přístroje. Poté nastavte pomocí kalibračního trimru „SPAM“ jeho otá čením seřizovacím šroubovákem na displeji přístroje přesně hodnotu „1413“. Tento trimr se nachází na levé stran ě bateriového pouzdra. Pokud použijete kalibra ční roztok s elektrickou vodivostí 12880 µS/cm (obj. č.: 12 11 64), pak nastavte na displeji měřícího přístroje hodnotu „12880“.

2.Vyndejte měřící elektrodu z kalibračního roztoku. Opláchn ěte měřící elektrodu v destilované nebo v deionizované (demineralizované) vodě a nechte ji oschnout.

Po provedení kalibrace uložte op ět seřizovací šroubovák do bateriového pouzdra a kryt bateriového pouzdra uzavřete.

Vlastní provádění měření

1.Sundejte z měřící elektrody ochranný černý kryt.

2.Nyní můžete elektrodu pono řit do kapaliny (roztoku, vody, kapaliny), u které chcete zjistit hodnotu elektrické vodivosti. Zapněte měřící přístroj stisknutím tlačítka .

3.Zamíchejte krátce elektrodou v kapalin ě. Po stabilizaci zobrazení můžete na displeji p řístroje odečíst naměřenou hodnotu elektrické vodivosti. Automatická komp enzace teploty (ATC) zaručuje při různých teplotách kapalin vždy p řesné naměřené hodnoty.

4.Po provedení měření vypněte měřící přístroj. Opláchn ěte měřící elektrodu v destilované nebo

v deionizované (demineralizované) vodě a nechte ji oschnout. Poté zakryjte měřící elektrodu opět ochranným černým krytem.
