INSTRUKCJA OBSŁUGI

Nr produktu 001993165

pH-metr VOLTCRAFT KBM-110, Kalibracja ISO, redox (ORP), temperatura, wartość pH

Strona 1 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

1. Adres prawny producenta

Conrad Electronic SE Klaus-Conrad-Str. 1 D-92240 Hirschau http://www.conrad.com WEEE reg. Nie. DE 28001718

2 Informacje o tej dokumentacji

2.1 Przedmowa

Przeczytaj uważnie ten dokument i zapoznaj się z obsługą produktu przed jego użyciem. Dokument ten należy mieć zawsze pod ręką, w bezpośrednim sąsiedztwie produktu, aby był dostępny dla personelu / użytkownika do wglądu w razie wątpliwości.

Produkt został opracowany zgodnie z najnowszym stanem techniki i spełnia wymagania obowiązujących dyrektyw europejskich i krajowych. Wszystkie odpowiednie dokumenty są dostępne u producenta. Tylko osoby wykwalifikowane technicznie mogą przeprowadzać uruchomienie, obsługę, konserwację i wycofywanie z eksploatacji. Przed rozpoczęciem pracy wykwalifikowany personel musi dokładnie przeczytać i zrozumieć instrukcję obsługi.

Strona 2 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

2.2 Cel dokumentu

- Ten dokument opisuje działanie i konserwację ich produktu.

- Dostarcza ważnych informacji dla bezpiecznej i wydajnej pracy z produktem.

- Oprócz skróconej instrukcji obsługi ze wszystkimi istotnymi treściami prawnymi i dotyczącymi bezpieczeństwa w formie papierowej, ten dokument jest szczegółową opcją odniesienia dla produktu.

2.3 Poprawność treści

Treść tego dokumentu została sprawdzona pod kątem poprawek i podlega ciągłemu procesowi poprawiania i aktualizacji. Nie wyklucza to potencjalnych błędów. W przypadku wykrycia błędów lub sugestii ulepszeń prosimy o natychmiastowe poinformowanie nas za pośrednictwem wskazanych danych kontaktowych, aby uczynić ten dokument jeszcze bardziej przyjaznym dla użytkownika.

2.4 Układ tego dokumentu

Opis

Każdy rozdział jest wyjaśniony na początku opisu.

Warunek wstępny

Wszystkie obowiązkowe warunki wstępne są następnie wymienione dla każdego kroku.

Instrukcja

Zadania do wykonania przez personel / użytkownika są przedstawione w postaci ponumerowanych instrukcji. Przestrzegaj sekwencji określonych instrukcji.

Reprezentacja

Pokazuje ilustracyjną instrukcję lub konfigurację produktu.

Formuła

Niektóre instrukcje zawierają formułę ogólnego zrozumienia konfiguracji, programowania lub ustawień produktu

Wynik działania

Wynik, konsekwencja lub skutek instrukcji.

Akcenty

Aby uprościć czytelność i zapewnić bardziej przejrzysty przegląd, podkreślono różne sekcje /

informacje.

- 1234 Elementy wyświetlacza

- Sterowanie mechaniczne

- Funkcje produktu

- Etykiety produktów

- Notatki stopki

2.5 Dalsze informacje

Wersja oprogramowania produktu:

- V1.2 lub nowszy Dokładną nazwę produktu można znaleźć na tabliczce znamionowej z tyłu produktu.

Strona 3 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Informacja

Aby uzyskać informacje o wersji oprogramowania, naciśnij i przytrzymaj przycisk Wł., Aby włączyć urządzenie na dłużej niż 5 sekund. Seria jest wyświetlana na głównym ekranie, a wersja oprogramowania produktu na dodatkowym wyświetlaczu.

3. Bezpieczeństwo

3.1 Objaśnienie symboli bezpieczeństwa

Niebezpieczeństwo

Ten symbol ostrzega przed bezpośrednim niebezpieczeństwem, które może prowadzić do śmierci, poważnych obrażeń ciała lub poważnych szkód materialnych w przypadku nieprzestrzegania.

Niebezpieczeństwo

Ten symbol wskazuje na niebezpieczeństwo dla żywych tkanek, a także różnych materiałów, które mogą ulec uszkodzeniu lub zniszczeniu w kontakcie z tą substancją chemiczną. Działanie żrące, wymagany sprzęt ochronny!

Niebezpieczeństwo

Ten symbol wskazuje na niebezpieczeństwo dla wszystkich form życia, które mogą powodować śmierć lub ostre lub chromatyczne uszkodzenie zdrowia po wdychaniu, połknięciu lub wchłonięciu tej substancji chemicznej przez skórę.

Ostrzeżenie

Ten symbol ostrzega przed potencjalnym niebezpieczeństwem lub szkodliwymi sytuacjami, które mogą spowodować uszkodzenie urządzenia lub środowiska w przypadku nieprzestrzegania.

Informacja

Ten symbol wskazuje procesy, które mogą mieć bezpośredni wpływ na działanie lub mogą spowodować nieprzewidzianą reakcję w przypadku nieprzestrzegania.

Strona 4 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Informacja

Ten symbol informuje o ochronie oczu, która chroni oczy przed szkodliwym wpływem podczas pracy z silnym światłem, promieniowaniem UV, laserem, chemikaliami, kurzem, odpryskami lub czynnikami

atmosferycznymi.

Informacja

Ten symbol oznacza używanie rękawic ochronnych, które zapewniają ochronę przed zagrożeniami

mechanicznymi, termicznymi, chemicznymi, biologicznymi lub elektrycznymi.

3.2 Przewidywalne niewłaściwe użycie

Bezbłędną funkcję i bezpieczeństwo użytkowania produktu można zagwarantować tylko wtedy, gdy przestrzegane są ogólnie obowiązujące środki ostrożności oraz instrukcje bezpieczeństwa specyficzne dla urządzenia dla tego dokumentu. Zlekceważenie tych powiadomień może spowodować obrażenia ciała lub śmierć, a także szkody materialne.

Niebezpieczeństwo

Nieprawidłowy obszar zastosowania!

Aby zapobiec niewłaściwemu zachowaniu produktu, obrażeniom ciała lub zniszczeniom mienia, produktu należy używać wyłącznie zgodnie z opisem w rozdziale Opis

- Nie stosować w urządzeniach bezpieczeństwa / zatrzymania awaryjnego!

- Produkt nie nadaje się do stosowania w obszarach zagrożonych wybuchem!

- Produkt nie może być stosowany do celów diagnostycznych lub innych celów medycznych u pacjentów!

- Produkt nie jest przeznaczony do bezpośredniego kontaktu z żywnością. Do pomiaru w żywności próbki należy pobrać i wyrzucić po pomiarze!

3.3 Instrukcje bezpieczeństwa

Ten produkt został zaprojektowany i przetestowany zgodnie z wymogami bezpieczeństwa dotyczącymi elektronicznych urządzeń pomiarowych.

Strona 5 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Niebezpieczeństwo

Niebezpieczeństwo pęknięcia elektrod!

Wszystkie elektrody zawierają części szklane, które mogą spowodować obrażenia w przypadku złamania. Istnieje podwyższone ryzyko obrażeń w związku z pomiarami w żywności.

- Sprawdź elektrodę przed i po pomiarze!

- Zawsze dokonuj pomiarów w próbkach do pomiarów w żywności. Odrzuć te próbki po pomiarze!

Niebezpieczeństwo

Chlorek potasu / azotan potasu!

Elektroda zawiera chlorek potasu lub azotan potasu. Należy unikać wszelkiego kontaktu ze skórą, odzieżą i oczami. Niemniej jednak w przypadku wystąpienia kontaktu należy podjąć następujące kroki

- Oczy: Płukać pod bieżącą wodą przez co najmniej 15 minut, zasięgnąć porady lekarza!

- Skóra: myć dużą ilością wody przez kilka minut!

- Odzież: Natychmiast umyć!

- W przypadku połknięcia: Pij duże ilości wody, nie wywołuj wymiotów i zwróć się o pomoc lekarską!

Ostrzeżenie

Błędne zachowanie!

Podejrzewając, że produkt nie może być dłużej eksploatowany bez niebezpieczeństwa, należy go wycofać z eksploatacji i uniemożliwić ponowne uruchomienie za pomocą odpowiedniego oznakowania. Urządzenie może pogorszyć bezpieczeństwo użytkownika, jeśli na przykład wykazuje widoczne uszkodzenia, nie działa już zgodnie z przeznaczeniem lub jeśli był przechowywany przez dłuższy czas w nieodpowiednich warunkach.

- Kontrola wzrokowa!

- W razie wątpliwości należy wysłać produkt do producenta w celu naprawy lub konserwacji!

Informacja

Jeśli produkt jest przechowywany w temperaturze powyżej 50 ° C lub nie będzie używany przez dłuższy czas, baterie należy wyjąć. W rezultacie unika się wycieków z akumulatorów.

Strona 6 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Informacja

Ten produkt nie może znaleźć się w rękach dzieci W tym celu patrz także Dane techniczne

3.4 Użytkowanie zgodne z przeznaczeniem

Produkt jest przeznaczony do pomiaru wartości pH i Redox za pomocą odpowiednich elektrod w wodzie i środowisku wodnym. Kompensacja temperatury odbywa się automatycznie po podłączeniu czujnika temperatury. Przykładami zastosowania tego są na przykład woda pitna, ścieki, wody

powierzchniowe, baseny, hodowla ryb i chemia procesowa. Zobacz dane techniczne

3.5 Wykwalifikowany personel

W celu uruchomienia, eksploatacji i konserwacji odpowiedni personel musi posiadać odpowiednią wiedzę na temat procesu pomiarowego i korzystania z pomiarów, w tym celu niniejszy dokument stanowi cenny wkład. Instrukcje w tym dokumencie należy zrozumieć, przestrzegać i przestrzegać. Aby zapewnić, że interpretacja pomiarów w konkretnym zastosowaniu nie wiąże się z żadnym ryzykiem, użytkownik musi posiadać dodatkową wiedzę techniczną, ponieważ ponosi on odpowiedzialność w przypadku uszkodzenia / niebezpieczeństwa wynikającego z błędnej interpretacji wynikającej z niewłaściwej wiedzy technicznej.

4. Opis

4.1 Zakres dostawy

Sprawdź, czy produkt jest kompletny po otwarciu opakowania.

Powinieneś znaleźć następujące elementy:

- Krótki przewodnik informacyjny

- Ręczne urządzenie pomiarowe, gotowe do pracy, w tym baterie

- Elektroda GE 114 WD

4.2 Opis pracy

Produkt oferuje precyzję, szybkość i niezawodność w kompaktowej, ergonomicznej obudowie. Dodatkowe imponujące funkcje to pyłoszczelna i wodoodporna konstrukcja zgodna z IP 65/67 oraz 3liniowy podświetlany wyświetlacz, który oferuje wyświetlanie z góry za naciśnięciem jednego przycisku. Produkt można włączać, wyłączać i konfigurować, a pomiary i parametry można regulować i utrzymywać za pomocą elementów obsługowych. Produkt jest wyposażony w gniazdo BNC do podłączenia różnych elektrod, a także w dwa gniazda bananowe 4 mm do podłączenia czujników

temperatury lub elektrody odniesienia.

Strona 7 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

5. Produkt w skrócie

5.1 KBM-110

Wyświetlacz LCD KBM-110 Złącze BNC i banan 2x4 mm KBM-110

5.2 Elementy wyświetlacza Wyświetlacz

Wskaźnik baterii Ocena stanu baterii

Wyświetlacz jednostki Wyświetlanie jednostek, jeśli dotyczy, z niestabilnym symbolem lub rodzajem trybu, min / max / hold

Główny wyświetlacz Pomiar bieżącej wartości pH lub wartości min / max / hold

Wyświetlacz pomocniczy Temperatura odpowiadająca wyświetlanej wartości pH z jednostką. Zmierzone temperatury są wyświetlane z miejscem dziesiętnym, korygowane bez.

Wykres słupkowy Postęp kalibracji i wizualizacji oceny elektrody

Wyświetlacz jednostki pokazuje segment obracającego się koła w pierwszej pozycji, o ile pomiar jest niestabilny, jeśli pozycja nie jest zajęta przez wyświetlacz jednostki.

Informacja

Strona 8 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

5.3 Elementy obsługi

Przycisk włączenia / wyłączenia

Naciśnij krótko Włącz produkt Włącz / wyłącz oświetlenie

Długie naciśnięcie Wyłącz produkt Odrzuć zmiany w menu

Przycisk w górę / w dół

Naciśnij krótko Wyświetlanie wartości min./maks. Zmień wartość wybranego parametru

Długie naciśnięcie Zresetuj wartość min./maks. Bieżącego pomiaru

Oba jednocześnie Obróć wyświetlacz, wyświetlacz nad głową

Przycisk funkcyjny

Naciśnij krótko Pomiar zamrożenia Wróć do ekranu pomiaru Wywołaj następny parametr

Długie naciśnięcie, 2s Konfiguracja menu Start, pojawia się na wyświetlaczu

Długie naciśnięcie, 4s Rozpocznij automatyczną kalibrację, na wyświetlaczu pojawi się

Strona 9 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

5.4 Złącza

Złącze BNC Podłączenie do elektrody Odblokowywanie / blokowanie za pomocą obracającego się pierścienia na wtyczce kabla

Złącze bananowe 2 x 4 mm Złącze czujnika temperatury lub odniesienia

elektroda

Ostrzeżenie

Wodoodporność! Wodoodporność jest gwarantowana tylko w przypadku połączeń wtykowych w stanie podłączonym w połączeniu z wodoodpornymi wtyczkami kablowymi.

- Chronić kontakty przed zabrudzeniem i wilgocią!

Informacja

Na pomiar temperatury mogą wpływać płyny przewodzące na gniazdach bananowych. Zalecamy zawsze utrzymywać suche połączenia.

6. Podstawy pomiaru

6.1 Pomiar pH

6.1.1 Objaśnienie

Wartość pH opisuje kwasowe lub zasadowe zachowanie roztworu wodnego. Wartość pH poniżej 7 jest kwaśna, wartość powyżej 7 jest alkaliczna. Wartość pH 7 jest obojętna.

Pomiar pH jest bardzo precyzyjny, ale także czuły. Zmierzone sygnały są bardzo słabe i wysoko omowe. Jest tak w szczególności w przypadku mediów o niskiej zawartości jonów.

Informacja

Aby wykryć wartość pH roztworu, należy go zawsze rejestrować wraz z temperaturą pomiaru, ponieważ większość cieczy zmienia swoją wartość pH wraz z temperaturą.

Należy przestrzegać następujących zasad:

- unikać zakłóceń, ładunków elektrostatycznych itp.

- utrzymywać styki wtyczki w czystości i suchości

- nie dopuścić do przedłużenia zanurzenia elektrody nad wałem elektrod, które nie mają żadnych specjalnych wersji wodoodpornych

- wystarczająco często kalibrować elektrody. Może wynosić od każdej godziny do kilku tygodni, w zależności od elektrody i zastosowania

- Użyj odpowiedniej elektrody

Strona 10 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

6.1.2 Elektroda pH

Informacja

Zwykle stosuje się tak zwane jednoparowe łańcuchy pomiarowe pH. Zawierają wszystkie niezbędne elementy, które są zintegrowane w elektrodzie.

6.1.3 Projekt

1. Kabel koncentryczny

2. Elektroda odniesienia

3. Elektroda pomiarowa

4. Otwór uzupełniający

5. Elektrolit

6. Bufor wewnętrzny

7. Membrana

8. Szklana membrana / warstwa źródłowa

Membranę, która ustanawia połączenie między elektrolitem a mierzoną cieczą, można zaprojektować na różne sposoby. Zatykanie lub zabrudzenie przepony jest częstą przyczyną nieprawidłowego działania lub spowolnienia elektrody. Zawsze obchodź się ze szklaną membraną z najwyższą ostrożnością. Tworzy się tam tak zwana warstwa źródłowa. Ma to kluczowe znaczenie dla pomiaru i zawsze musi być wilgotne. Istnieją również elektrody ze zintegrowanymi czujnikami temperatury.

6.1.4 Dalsze informacje

Elektroda pH jest częścią zużywającą się. Jeśli sygnał jest bardzo wolny lub wymagane wartości nie są przestrzegane po starannym czyszczeniu i ewentualnej regeneracji, elektrodę należy wymienić. Korzystając z elektrod, należy pamiętać, że różne substancje w roztworach wodnych mogą powodować korozję szkła oraz że chemikalia mogą wywoływać reakcję chemiczną z roztworem KCl w elektrodzie, co może powodować zatkanie membrany.

Strona 11 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

- W roztworach zawierających białka, takich jak pomiary w zastosowaniach medycznych i biologicznych, KCl może powodować denaturację białka.

- Skoagulowane farby

- Roztwory zawierające wysokie stężenia jonów srebra

Substancje gromadzące się na szklanej membranie lub membranie mają wpływ na pomiar i muszą być regularnie usuwane. Można to osiągnąć na przykład za pomocą automatycznych systemów czyszczących.

6.1.5 Wybór elektrody pH

GE 114 WD lub GE 100 mogą być używane do większości zastosowań. Jednak niektóre obszary zastosowania wymagają specjalnych elektrod.

- GE 100 BNC to uniwersalna elektroda z dwiema ceramicznymi membranami i ciekłym elektrolitem.

- GE 101 BNC jest korzystnie stosowany do małych ilości próbek. składa się ze szklanej elektrody z dwiema ceramicznymi membranami i ciekłym elektrolitem.

- GE 104 BNC jest korzystnie stosowany do pomiarów w ośrodkach o niskiej zawartości jonów, takich jak woda deszczowa, woda akwariowa i woda dejonizowana.

- GE 114 WD to uniwersalna, trwała i nie wymagająca konserwacji elektroda żelowa z membraną

Pellon. Może być stosowany do pomiarów w wodzie pitnej, basenach, akwariach i lekko zanieczyszczonych ściekach.

- GE 117 BNC jest elektrodą żelową z kompensacją temperatury, z dwiema ceramicznymi membranami i śrubowym złączem kablowym PH 13.5.

- GE 120 BNC jest elektrodą wprowadzającą i najlepiej jest stosować ją do pomiarów w serze, owocach i mięsie. W przypadku pomiarów w produktach zawierających białka elektrodę należy oczyścić specjalnym środkiem czyszczącym. W tym celu zalecamy roztwór do czyszczenia pepsyny

GRL 100.

- GE 125 BNC to wodoodporna, uniwersalna, trwała i nie wymagająca konserwacji elektroda żelowa z ceramiczną membraną. Można go zanurzać nad wałem na dłuższy czas.

- GE 151 BNC jest elektrodą szklaną i jest korzystnie stosowany w zastosowaniach galwanicznych do farb i lakierów.

- GE 173 BNC to odporna na alkalia elektroda szklana z uziemioną membraną i elektrolitem żelowym do zastosowań chemicznych i ścieków.

6.1.6 Żywotność

Żywotność elektrod wynosi zwykle co najmniej 8 do 10 miesięcy. Przy odpowiedniej pielęgnacji może to zwykle wzrosnąć do ponad 2 lat. Rzeczywiste życie będzie się różnić w zależności od konkretnego

zastosowania.

Strona 12 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Zanieczyszczenia

Środki czyszczące

Ogólna pozostałość

Łagodny detergent

Powłoki nieorganiczne

Dostępne w handlu środki do czyszczenia szkła w płynie

Związki metali

1 mol / l roztwór HCl lub roztwór pepsyny GRL

100

Olej i smar

Specjalny środek czyszczący lub rozpuszczalnik

Biologiczne powłoki z białkiem

1% enzym pepsyny w 0,1 molowym roztworze GRL 100 HCl

Żywiczne ligniny

Aceton

Niezwykle odporne pozostałości

Nadtlenek wodoru lub podchloryn sodu

6.1.7 Pielęgnacja i konserwacja

Informacja

Zestaw roboczy i kalibracyjny GAK 1400 zawiera wszystkie niezbędne produkty do kalibracji, pielęgnacji i konserwacji elektrody. Normalne czyszczenie odbywa się za pomocą roztworu do czyszczenia pepsyny GRL 100, w którym elektrodę zanurza się na 5 minut przed spłukaniem czystą wodą.

Informacja

Krystalizacja 3 mol / l roztworu KCL jest nieunikniona. Skrystalizowany chlorek potasu na nasadce

ochronnej i trzonku można łatwo usunąć paznokciem lub szmatką i dlatego nie stanowi to wady ani podstaw do reklamacji. Brudne elektrody należy wyczyścić. Odpowiednie środki czyszczące do szklanej membrany pH podano w poniższej tabeli.

Materiał sondy pH musi być zawsze chroniony. Wały z tworzywa sztucznego nie mogą być czyszczone w rozpuszczalnikach itp. W razie wątpliwości należy skontaktować się z producentem w celu uzyskania informacji na temat odpowiednich środków czyszczących do istniejącej elektrody. Jest to również ważne w przypadku agresywnych substancji lub innych substancji, które nie są przede

wszystkim oparte na wodzie!

6.2 Pomiar redoks

6.2.1 Objaśnienie

Potencjał redoks określa stopień, w jakim mierzona próbka ma działanie utleniające lub redukujące w stosunku do standardowej elektrody wodorowej. Ten potencjał jest często wykorzystywany w basenach jako zmienna mierzona dla dezynfekującego efektu chlorowania. W przypadku akwariów wartość Redox jest również ważnym parametrem, ponieważ ryby mogą żyć tylko w określonym zakresie Redox. Pomiar jest również ważny w przygotowaniu wody pitnej, monitorowaniu ścieków oraz w zastosowaniach przemysłowych.

Pomiar odbywa się w stosunku do rozpowszechnionego układu srebro / chlorek srebra z elektrolitem 3 mol / l KCL. Pomiary można odczytać bezpośrednio (ustawienie mV) lub automatycznie przy

Strona 13 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

ustawieniu jednostki mVH, a kompensacja temperatury jest obliczana na podstawie standardowego

układu odniesienia elektrody wodorowej. Kalibracja porównywalna z pomiarem pH nie ma miejsca w przypadku pomiaru Redox. Przydatność elektrod można jednak zawsze sprawdzić za pomocą roztworów testowych Redox, takich jak GRP 100.

7 Konserwacja

7.1 Wskazówki dotyczące użytkowania i konserwacji

Informacja

Z produktem i elektrodą należy obchodzić się ostrożnie i stosować je zgodnie z danymi technicznymi.

Nie rzucaj ani nie uderzaj.

Informacja

Wtyczki i gniazda należy chronić przed zabrudzeniem.

Informacja

Jeśli produkt jest przechowywany w temperaturze powyżej 50 ° C lub nie będzie używany przez dłuższy czas, baterie należy wyjąć. W rezultacie unika się wycieków z akumulatorów.

Informacja

Elektrodę należy przechowywać w suchych pomieszczeniach w temperaturze od 10 ° C do 30 ° C. Jeśli

zakres temperatury przechowywania zostanie przekroczony lub podcięty, elektroda może zostać zniszczona. Zawsze powinien być przechowywany na mokro w 3 mol / l KCl. Długotrwałe przechowywanie w wodzie destylowanej lub dejonizowanej spowoduje wyczerpanie się elektrolitów

odniesienia.

Informacja

Elektroda pH objęta zakresem dostawy powinna być ułożona pionowo do góry za pomocą kabla łączącego. Niewielki kąt nachylenia nie wpływa na pomiar.

7.2 Bateria

7.2.1 Wskaźnik baterii

Jeśli pusta ramka na wyświetlaczu baterii miga, oznacza to, że baterie są wyczerpane i należy je wymienić. Jednak urządzenie będzie nadal działać przez pewien czas. Jeśli na wyświetlaczu głównym pojawia się tekst BAT, napięcie akumulatora nie jest już wystarczające do działania produktu. Teraz bateria jest całkowicie rozładowana.

7.2.2 Wymiana baterii

Strona 14 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Niebezpieczeństwo

Niebezpieczeństwo wybuchu! Używanie uszkodzonych lub nieodpowiednich akumulatorów może generować ciepło, co może powodować pękanie akumulatorów i eksplozję!

- Używaj tylko wysokiej jakości odpowiednich baterii alkalicznych!

Ostrzeżenie

Awaria

Jeśli akumulatory mają różne poziomy naładowania, mogą wystąpić wycieki, a tym samym uszkodzenie produktu.

- Używaj nowych, wysokiej jakości baterii!

- Nie używaj różnych rodzajów baterii!

- Wyjmij zużyte baterie i zutylizować je w odpowiednim punkcie zbiórki!

Informacja

Niepotrzebne wkręcanie zagraża m.in. wodoszczelności produktu i należy go unikać.

Informacja

Przeczytaj poniższe instrukcje obsługi przed wymianą baterii i postępuj zgodnie z nimi krok po kroku. Jeśli zostanie pominięty, produkt może ulec uszkodzeniu lub ochrona przed wilgocią może zostać

zmniejszona.

Opis Wymagania wstępne Postępuj w następujący sposób, aby wymienić baterie.

- Produkt jest wyłączony.

- Dostępny jest odpowiedni PH1

Instrukcja

1. Odkręć śruby Phillips i zdejmij pokrywę.

2. Ostrożnie wymień dwie baterie AA Mignon. Upewnij się, że polaryzacja jest prawidłowa! Musi istnieć możliwość włożenia baterii w prawidłowym położeniu bez użycia siły.

3. O-ring musi być nieuszkodzony, czysty i ustawiony na zamierzonej głębokości. Aby ułatwić montaż i uniknąć uszkodzeń, można zastosować odpowiedni smar.

4. Dopasuj równomiernie pokrywę. O-ring musi pozostać na zamierzonej głębokości! 5. Dokręć śruby Phillips.

Strona 15 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Wynik działania Produkt jest teraz gotowy do ponownego użycia.

7.3 Kalibracja i regulacja

7.3.1 Kalibracja pH

Opis

Aby uzyskać wiarygodne pomiary, urządzenie i elektroda muszą być wyrównane. W pomiarze pH określa się to mianem kalibracji. Aby przeprowadzić pomiar pH, wykonaj następujące czynności.

Aby przeprowadzić automatyczną kalibrację, otwórz menu Kalibracja. Zobacz Automatyczna

kalibracja pH

Warunek wstępny

- Elektroda pH i, w stosownych przypadkach, czujnik temperatury są umieszczone w produkcie.

- Produkt jest włączony.

Instrukcja

1. Ostrożnie zdejmij nasadkę ochronną z elektrody.

2. Opłucz elektrodę wodą destylowaną lub dejonizowaną.

Wynik działania Teraz produkt można skalibrować.

7.3.1.1 Objaśnienie

Poniższe kroki opisują sposób kalibracji produktu. Aby uzyskać dokładny pomiar, należy przestrzegać następujących punktów.

Strona 16 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Informacja

Jeśli to możliwe, zakres kalibracji powinien pokrywać się z zakresem pomiarowym. Aby to osiągnąć, zaleca się stosowanie roztworów buforowych do pomiarów w następujący sposób:

- poniżej pH 7 stosuje się bufor o pH 7,0 i pH 4,0

- powyżej pH 7 stosuje bufor o pH 7,0 i pH 10,0

Informacja

Kalibracje są możliwe tylko w zakresie temperatur od 0 ° C do 60 ° C! Zalecamy wykonanie kalibracji w temperaturach od 10 ° C do 40 ° C.

Informacja

Kalibracja powinna być przeprowadzana w tej samej temperaturze, co przy pomiarze w medium. Aby wyrównać temperatury roztworów buforowych i elektrody, należy je przechowywać przez chwilę w miejscu chronionym przed przeciągiem.

Informacja

Jeśli czujnik temperatury nie jest podłączony, zmierz temperaturę roztworu buforowego za pomocą termometru. Dokładna wartość roztworu buforowego zależy od temperatury i można ją ustalić na

podstawie dostarczonych tabel.

Informacja

Zawsze używaj świeżych roztworów buforowych!

Strona 17 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Kolor

10 OC

20 OC

25 OC

30 OC

40 OC

PHL 4.0

Czerwony

4,02

4,00

4,01

PHL 7.0

Zielony

7,06

7,02

7,00

6,99

6,97

PHL 10.0

Niebieski

10,18

10,07

10,01

9,97

9,89

Kolor

10 OC

20 OC

25 OC

30 OC

40 OC

GPH 4.0

Pomarańczowy

3,99

4,01

4,03

GPH 7.0

Zielony

7,06

7,01

7,00

6,99

6,98

GPH 10.0

Niebieski

10,18

10,06

10,01

9,97

9,89

GPH 12.0

Biały

12,35

12,14

12,00

11,89

11,71

7.3.1.2 Roztwory buforowe

Opis

Do kalibracji produktu wymagany jest co najmniej jeden roztwór buforowy. W tym procesie masz

możliwość użycia gotowego roztworu buforu PHL lub samodzielnego zmieszania roztworu z kapsułkami buforu GPH - zapoznaj się z instrukcją.

Gotowe do użycia roztwory buforowe w 250 ml butelkach dozujących o objętości dozowania od 20

do 25 ml.

Warunek wstępny

- Plastikowa butelka

- około. 100 ml wody destylowanej

- Kapsułka buforowa

Instrukcja

Kapsułki buforowe na 100 ml roztworu buforowego

1. Napełnij plastikową butelkę ok. 100 ml wody destylowanej.

2. Ostrożnie otwórz kapsułkę buforową, przekręcając połówki kapsułki i pociągając. Należy upewnić się, że nic się nie rozleje. Można ich również używać bez ich otwierania; otwieranie kapsułek ogranicza się tylko do czasu rozpuszczenia.

3. Umieść kapsułkę buforową i jej zawartość w plastikowej butelce.

4. Poczekaj co najmniej 3 godziny.

5. Dobrze wstrząśnij przed pierwszym użyciem.

Wynik działania Następnie możesz rozpocząć od kalibracji produktu.

Strona 18 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

7.3.1.3 Automatyczna kalibracja pH

Opis

Poniższe kroki opisują sposób automatycznej kalibracji produktu.

Warunek wstępny

- Produkt jest włączony.

- Elektroda pH i, w stosownych przypadkach, czujnik temperatury są umieszczone w produkcie.

- Gotowe do użycia rozwiązanie buforowe GPH 7.0.

- Gotowe do użycia rozwiązanie buforowe GPH 4.0 lub GPH 10.0.

Informacja

Automatyczną kalibrację można również przeprowadzić przy użyciu wstępnie zmieszanych roztworów buforowych PHL. Ponieważ kompensacja temperatury dotyczy kapsułek GPH, należy wziąć pod uwagę błąd o wartości kilkusetnych pH, w zależności od temperatury. Zobacz także różnice w tabelach roztworów buforowych w roztworach buforowych

Instrukcja

1. Naciśnij klawisz funkcyjny przez 4 sekundy, aby otworzyć menu kalibracji. pojawia się na wyświetlaczu.

2. Zwolnij klawisz funkcyjny.

3. Na wyświetlaczu pojawi się PK 7.

4. Umieść elektrodę w roztworze buforowym GPH 7.0.

5. Produkt automatycznie określa poprawną wartość. Jeśli wartość zostanie ustalona, wyświetlacz miga i emitowany jest sygnał dźwiękowy wskazujący zmianę na następny punkt kalibracji.

6. Jeśli czujnik temperatury nie jest włożony, wprowadź temperaturę roztworu buforowego,

naciskając klawisz strzałki w górę i klawisz strzałki w dół i potwierdź wpis, ponownie naciskając klawisz funkcji.

7. Na wyświetlaczu pojawiają się naprzemiennie PH 4 i PH 10.

8. Następnie przepłucz elektrodę wodą destylowaną lub dejonizowaną.

9. Umieść elektrodę w drugim roztworze buforowym. Produkt automatycznie rozpoznaje, czy jest to roztwór buforowy PH 4 czy PH 10.

10. Jeśli czujnik temperatury nie jest włożony, wprowadź temperaturę roztworu buforowego, naciskając klawisz strzałki w górę i klawisz strzałki w dół i potwierdź wpis, ponownie naciskając

klawisz funkcji.

11. Następnie przepłucz elektrodę wodą destylowaną lub dejonizowaną.

Wynik działania Po pomyślnym zakończeniu kalibracji ocena stanu elektrody jest wyświetlana na krótko w procentach. Następnie aktualny pomiar jest ponownie wyświetlany na wyświetlaczu. Niska wartość może być wynikiem starzenia się elektrody, zanieczyszczonych lub starych roztworów buforowych lub zanieczyszczeń na złączu BNC. Jeśli kalibracja nie zostanie zakończona pomyślnie, na wyświetlaczu

pojawi się komunikat o błędzie . Zobacz Komunikaty o błędach i komunikaty systemowe. Potwierdź komunikat o błędzie naciskając klawisz funkcyjny. Produkt uruchomi się ponownie, a standardowa wartość punktu zerowego i gradientu zostanie przywrócona.

Strona 19 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

W tym celu patrz również Roztwory buforowe

7.3.1.4 Ręczna 1-punktowa kalibracja pH

Opis Poniższe kroki opisują sposób przeprowadzenia 1-punktowej kalibracji pH.

Informacja

Kalibracja 1-punktowa jest korzystna tylko wtedy, gdy pomiar odbywa się w wąskim zakresie wokół

punktu kalibracji. Wiarygodna ocena elektrody nie jest w tym przypadku możliwa. Zalecamy przeprowadzenie kalibracji 2-punktowej, ponieważ kalibracja 1-punktowa pociąga za sobą jedynie przesunięcie punktu zerowego.

Warunek wstępny

- Dostępne jest dowolne rozwiązanie buforowe.

Instrukcja

1. Naciśnij przycisk funkcyjny przez 2 sekundy, aby otworzyć menu Konfiguracja.

2. Na wyświetlaczu pojawia się . Zwolnij klawisz funkcyjny.

3. Parametr pojawia się, jeśli czujnik temperatury nie jest podłączony. Jeśli czujnik

temperatury jest podłączony, przejdziesz do następnego punktu.

4. Wprowadź temperaturę roztworu buforowego, naciskając klawisz W górę i W dół i potwierdź wpis, ponownie naciskając klawisz funkcyjny.

5. Na wyświetlaczu pojawia się parametr .

6. Umieść elektrodę w roztworze buforowym.

7. Poczekaj, aż wyświetlana wartość się ustabilizuje.

8. Dostosuj wartość odpowiadającą roztworowi bufora za pomocą przycisku W górę i W dół i potwierdź wpis, naciskając ponownie przycisk funkcyjny przez 2 sekundy.

9. Następnie ponownie przepłucz elektrodę wodą destylowaną lub dejonizowaną

Wynik działania

Po pomyślnym zakończeniu kalibracji ocena stanu elektrody jest wyświetlana na krótko w procentach. Następnie aktualny pomiar jest ponownie wyświetlany na wyświetlaczu. Niska wartość może być wynikiem starzenia się elektrody, zanieczyszczonych lub starych roztworów buforowych lub zanieczyszczeń na złączu BNC. Jeśli kalibracja nie zostanie zakończona pomyślnie, na wyświetlaczu

pojawi się komunikat o błędzie . Zobacz Komunikaty o błędach i komunikaty systemowe

Strona 20 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

7.3.1.5 Ręczna 2-punktowa kalibracja pH

Opis

Poniższe kroki opisują sposób przeprowadzenia 2-punktowej kalibracji pH.

Warunek wstępny

- Dostępny jest roztwór buforowy o wartości między pH 6,75 a pH 7,25.

- Dostępny jest drugi roztwór buforowy o wartości poniżej pH 6 i powyżej pH 8.

Instrukcja

1. Naciśnij przycisk funkcyjny przez 2 sekundy, aby otworzyć menu Konfiguracja.

2. Na wyświetlaczu pojawia się . Zwolnij klawisz funkcyjny.

3. Parametr pojawia się, jeśli czujnik temperatury nie jest podłączony. Jeśli czujnik

temperatury jest podłączony, przejdziesz do następnego punktu.

4. Wprowadź temperaturę roztworu buforowego, naciskając klawisz W górę i W dół i potwierdź wpis, ponownie naciskając klawisz funkcyjny.

5. Na wyświetlaczu pojawia się parametr .

6. Umieść elektrodę w roztworze buforowym o wartości między pH 6,75 a pH 7,25.

7. Poczekaj, aż wyświetlana wartość się ustabilizuje.

8. Dostosuj wartość odpowiadającą roztworowi bufora za pomocą przycisku W górę i W dół i potwierdź wpis, naciskając przycisk funkcyjny.

9. Na wyświetlaczu pojawia się parametr .

10. Umieść elektrodę w drugim roztworze buforowym o wartości poniżej pH 6 lub powyżej pH 8.

Informacja

Kompensacja gradientowa roztworami buforowymi między pH 6 a pH 8 nie jest możliwa. Po

wprowadzeniu wartości kompensacji wynikowa wartość gradientu jest obliczana natychmiast , a na wyświetlaczu pojawia się lub zamiast pomiaru wartości są nieprawidłowe.

11. Poczekaj, aż wyświetlana wartość się ustabilizuje.

12. Dostosuj wartość odpowiadającą roztworowi bufora za pomocą przycisku W górę i W dół i potwierdź wpis, naciskając przycisk funkcyjny.

13. Następnie ponownie przepłucz elektrodę wodą destylowaną lub dejonizowaną.

Wynik działania Po pomyślnym zakończeniu kalibracji ocena stanu elektrody jest wyświetlana na krótko w procentach. Następnie aktualny pomiar jest ponownie wyświetlany na wyświetlaczu. Niska wartość może być wynikiem starzenia się elektrody, zanieczyszczonych lub starych roztworów buforowych lub zanieczyszczeń na złączu BNC. Jeśli kalibracja nie zostanie zakończona pomyślnie, na wyświetlaczu pojawi się komunikat o błędzie

. Zobacz Komunikaty o błędach i komunikaty systemowe Potwierdź komunikat o błędzie naciskając klawisz funkcyjny. Produkt uruchomi się ponownie, a standardowa wartość punktu zerowego i gradientu zostanie przywrócona.

Strona 21 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Automatyczne wyłączanie

Włączono automatyczne wyłączanie. Produkt zostanie wyłączony, jeśli po ustawionym czasie nie zostanie naciśnięty żaden przycisk

Korekta punktu zerowego

Jeśli dokonano korekcji punktu

zerowego czujnika temperatury

Korekta gradientu

Jeżeli korekcja gradientu

czujnika temperatury został zrobiony

Kalibracja

Miga, jeśli nie jest dostępna ważna kalibracja

8. Działanie

8.1 Uruchomienie

8.1.1 Objaśnienie

Opis Produkt włącza się za pomocą przycisku On / Off (włączenia / wyłączenia). Po włączeniu może być konieczne skonfigurowanie produktu. Zobacz Konfiguracja

Warunek wstępny

- Do produktu włożono dostatecznie pełne baterie.

- Podłączona jest odpowiednia elektroda pH.

Instrukcja

- Naciśnij przycisk włączenia / wyłączenia

Wynik działania Informacja o konfiguracji produktu pojawi się na wyświetlaczu.

Produkt jest teraz gotowy do pomiaru.

Informacja

Produkt należy skalibrować na elektrodzie przed rozpoczęciem pomiaru. W przypadku wybrania elektrody konieczna jest ponowna kalibracja. Zobacz usługę kalibracji i regulacji.

8.2 Konfiguracja

8.2.1 Objaśnienie

Poniższe kroki opisują sposób dostosowania produktu do własnych celów.

Strona 22 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Wywołnie menu

Następny

parametr

Zmiana wartości

Zapisanie zmian

Odrzucenie zmian

2s

Naciśnij:

pojedynczy krok Przytrzymaj: szybka zmiana

2 s

Informacja

Dostępne są różne parametry konfiguracyjne w zależności od wersji produktu i konfiguracji. Mogą się różnić w zależności od wersji produktu i konfiguracji.

8.2.2 Otwarcie menu konfiguracji

Opis Aby skonfigurować produkt, musisz najpierw otworzyć menu Konfiguracja. Menu zostanie otwarte, jak pokazano na ilustracji.

Warunek wstępny

- Produkt jest włączony.

Instrukcja

1. Naciśnij przycisk funkcyjny przez 2 sekundy, aby otworzyć menu Konfiguracja.

2. Na wyświetlaczu pojawia się . Zwolnij klawisz funkcyjny.

3. Krótkie naciśnięcie klawisza funkcyjnego umożliwia przewijanie parametrów. Wybierz parametr, który chcesz skonfigurować.

4. Po wybraniu żądanego parametru zmień parametr na żądaną wartość za pomocą przycisku W górę i W dół.

5. Zmiany są zapisywane po przejściu przez całe menu Konfiguracja. Star pojawi się na wyświetlaczu.

Menu konfiguracji można wyjść z dowolnego parametru, naciskając i przytrzymując klawisz funkcyjny przez 2 sekundy. Zmiany dokonane w tym punkcie są zapisywane.

Przedstawienie

Wynik działania Menu konfiguracji jest zamykane po ostatnim parametrze.

Jeśli produkt zostanie wyłączony bez zapisania konfiguracji, ostatnia wartość zapisu zostanie odtworzona przy następnym uruchomieniu produktu.

8.2.3 Konfigurowanie parametrów menu konfiguracji

Informacja

Strona 23 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Parametr

Wartości

Znaczenie

Ustawienie temperatury

Tylko bez podłączonego

czujnika temperatury

Regulowana wartość temperatury w ° C lub w ° F 23

.. 221

Ustawienie punktu zerowego

Pomiar prądu

Ustawienie punktu zerowego

do kalibracji pomiaru pH. Jeśli nie można przeprowadzić kalibracji, przejdź do przycisku

funkcyjnego

Ustawianie gradientu

Pomiar prądu

Ustawienie gradientu do

kalibracji pomiaru pH. Jeśli nie można przeprowadzić kalibracji, przejdź do przycisku

funkcyjnego

Wejście

Redoks w mV w stosunku do srebra / chlorku srebra elektroda Redoks w mVH w stosunku do elektrody wodorowej

Opis

Poniższa reprezentacja pokazuje dostępne parametry i różne opcje konfiguracji

Warunek wstępny

- Menu konfiguracji jest otwarte. Zobacz Otwieranie menu konfiguracji

Instrukcja

1. Wybierz żądany parametr, który chcesz skonfigurować.

2. Ustaw żądaną konfigurację w wybranym parametrze za pomocą przycisku W górę i W dół.

3. Dostępne opcje konfiguracji są wymienione dla każdego parametru w poniższej reprezentacji.

Przedstawienie

Strona 24 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Jednostka temperatury

Wyświetlanie temperatury w °

C

Wyświetlanie temperatury w °

F

Alarmy Brak aktywnego alarmu

Alarmowanie za pomocą wyświetlacza tekstowego, sygnału akustycznego i migania podświetlenia

Alarmowanie za pomocą wyświetlacza tekstowego i sygnału dźwiękowego

Alarmowanie za pomocą wyświetlacza tekstowego i miganie podświetlenia

W zależności od ustawienia

wartości parametru

W zależności od ustawienia wartości parametru

Czas wyłączenia

Bez automatycznego

wyłączania

Automatyczne wyłączanie po

wybranym czasie w minutach,

podczas którego nie został naciśnięty żaden przycisk

Strona 25 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Podświetlenie

Podświetlenie wyłączone

Automatyczne wyłączanie podświetlenia po określonym czasie w sekundach, podczas którego nie naciśnięto żadnych przycisków

Brak automatycznego wyłączania podświetlenia

Ustawienia fabryczne

Użyj bieżącej konfiguracji

Zresetuj produkt do ustawień fabrycznych

pojawi się na wyświetlaczu

Wynik działania Zmieniona wartość zostanie zapisana, a menu konfiguracji zostanie zamknięte. Na wyświetlaczu pojawi się STAR. W razie potrzeby produkt zostanie ponownie uruchomiony automatycznie w celu przyjęcia zmienionych wartości.

Informacja

Konfiguracja zostanie zamknięta, jeśli przez 2 minuty nie zostanie naciśnięty żaden przycisk. Wszelkie zmiany dokonane do tego momentu nie zostaną zapisane pojawi się na wyświetlaczu.

Nie ma aktywnego limitu czasu z parametrami

8.2.4 Regulacja wejścia pomiarowego

Opis

Wejście temperatury można regulować za pomocą korekcji punktu zerowego i korekcji gradientu. Po dokonaniu regulacji zmienisz wstępnie dostosowane ustawienia fabryczne. Jest to sygnalizowane

przez lub , gdy produkt jest włączony. Standardowe ustawienia wartości punktu zerowego i wartości gradientu wynoszą 0,00. Sygnalizuje, że nie dokonano żadnej korekty.

Aby dostosować produkt, musisz najpierw otworzyć menu Regulacja. Menu zostanie otwarte, jak pokazano na ilustracji. Warunki wstępne - włożone są wystarczająco pełne baterie

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 26 z 32

www.conrad.pl

Przytrzymaj

Zwolnij

Wymagania wstępne

- Do produktu włożono dostatecznie pełne baterie.

- Produkt jest wyłączony.

- Woda lodowa, regulowane precyzyjne łaźnie wodne lub łaźnia wodna z pomiarem odniesienia są dostępne jako odniesienie.

Instrukcja

1. Naciśnij i przytrzymaj przycisk W dół.

2. Naciśnij przycisk Wł. / Wył., Aby włączyć produkt i otworzyć menu Konfiguracja. Zwolnij przycisk w dół. Wyświetlacz pokazuje pierwszy parametr.

3. Krótkie naciśnięcie klawisza funkcyjnego umożliwia przewijanie parametrów. Wybierz parametr, który chcesz skonfigurować.

4. Po wybraniu żądanego parametru zmień parametr na żądaną wartość za pomocą przycisku W górę i W dół.

5. Aby zapisać nową wartość parametru, naciśnij i przytrzymaj klawisz funkcyjny dłużej niż 1 sekundę.

Prezentacja

Wynik działania Menu konfiguracji jest zamykane po ostatnim parametrze.

Informacja

Jeśli produkt zostanie wyłączony bez zapisania konfiguracji, ostatnia wartość zapisu zostanie odtworzona przy następnym uruchomieniu produktu.

8.2.5 Konfiguracja parametrów menu regulacji

Opis

Poniższa reprezentacja pokazuje dostępne parametry i różne opcje konfiguracji.

Wymagania wstępne Menu regulacji jest otwarte. Patrz Regulacja wejścia pomiarowego

Instrukcja

1. Wybierz żądany parametr, który chcesz skonfigurować.

2. Ustaw żądaną konfigurację w wybranym parametrze za pomocą przycisku W górę i W dół.

3. Dostępne opcje konfiguracji są wymienione dla każdego parametru w poniższej reprezentacji.

Przedstawienie

Strona 27 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Parametr

Wartości

Znaczenie

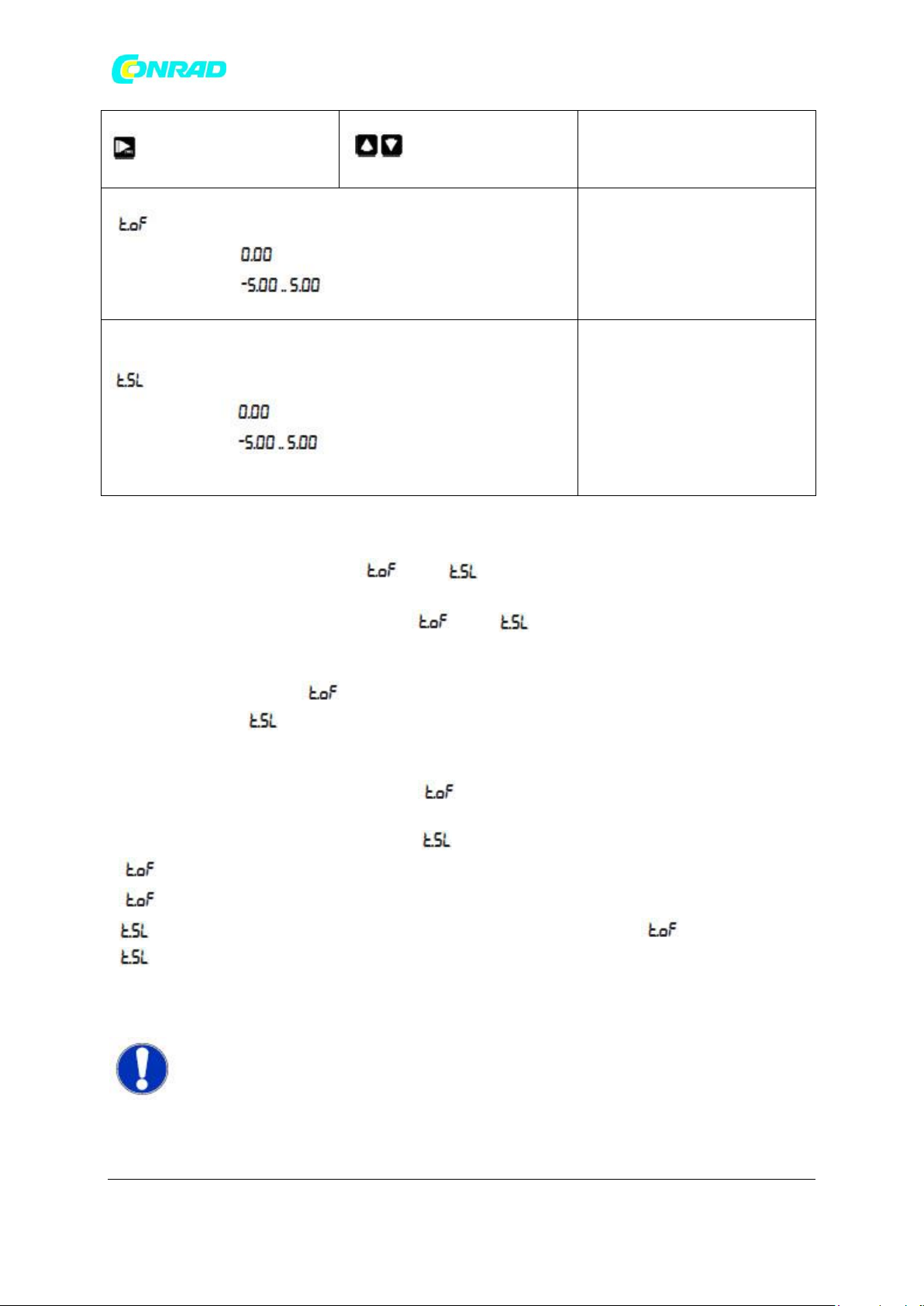

Korekta punktu zerowego

Bez korekcji punktu zerowego

Korekta punktu zerowego w ° C. i / lub w ° F -9.00 .. 9.00

Gradientowa korekta temperatury

Bez korekcji gradientu Korekta gradientu w%

Formuła

Korekcja gradientu ° C: Wyświetlacz = (zmierzona wartość - * (1 + / 100)

Korekcja gradientu ° F: Wyświetlacz = (zmierzona wartość - 32 ° F - * (1 + / 100) + 32 ° F

Przykładowe obliczenia

- Korekta punktu zerowego do 0,00

- Korekta gradientu do 0,00

- Wyświetlacz jednostki UNIT do ° C

- Wyświetlanie w wodzie z lodem -0,2 ° C

- Wskazanie wartości zadanej wody lodowej = 0,0 ° C

- Wyświetlacz w łaźni wodnej 36,6 ° C

- Wskazanie wartości zadanej kąpieli wodnej = 37,0 ° C

- = wyświetl korekcję punktu zerowego - punkt zerowy wartości zadanej

- = -0,2 ° C - 0,0 ° C = -0,2 ° C

- = (korekta gradientu wartości zadanej / (wyświetl korekcję gradientu - - 1) * 100

- = (37,0 ° C / (36,6 ° C - (-0,2)) -1) * 100 = 0,54

Wynik działania Zmieniona wartość zostanie zapisana, a menu konfiguracji zostanie zamknięte.

Informacja

Jeśli produkt zostanie wyłączony bez zapisania konfiguracji, ostatnia wartość zapisu zostanie odtworzona przy następnym uruchomieniu produktu.

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 28 z 32

www.conrad.pl

Wyświetlacz

Znaczenie

Możliwe przyczyny

Rozwiązanie

Błąd podczas ostatniej

kalibracji

Błędna kalibracja

Przeprowadź nową kalibrację

Brak wyświetlania,

niejasne znaki lub brak reakcji po naciśnięciu przycisków

Bateria wyczerpana Błąd systemu Produkt jest wadliwy

Bateria wyczerpana Błąd w produkcie Produkt jest wadliwy

Wymień baterię Wyślij do naprawy

Bateria wyczerpana

Wymień baterię

Bateria wyczerpana

Wymień baterię

Bufor neutralny jest niedozwolony

zastosowano

nieprawidłowe rozwiązanie buforowe Roztwór buforowy jest

zanieczyszczony Elektroda zanieczyszczona lub uszkodzona

Użyj świeżego

roztworu buforowego

Oczyść elektrodę,

ponownie skalibruj Wymień elektrodę

Nachylenie jest za niskie

Użyto niewłaściwego

roztworu buforowego

Roztwór buforowy jest

zanieczyszczony Elektroda zanieczyszczona lub uszkodzona

Użyj świeżego

roztworu buforowego

Oczyść elektrodę,

ponownie skalibruj

Wymień elektrodę

Nachylenie jest za duże

Użyto niewłaściwego

roztworu buforowego

Roztwór buforowy jest

zanieczyszczony Elektroda zanieczyszczona lub uszkodzona

Użyj świeżego

roztworu buforowego

Oczyść elektrodę,

ponownie skalibruj Wymień elektrodę

Nieprawidłowa temperatura kalibracji

Temperatura za niska lub za wysoka

Zakres 0..60 ° C

Przekroczono czas podczas automatycznej kalibracji

Niestabilny sygnał

elektrody

Roztwór buforowy jest

zanieczyszczony

Mieszanie roztworu buforowego

Oczyść elektrodę Użyj świeżego

roztworu buforowego Uruchom ponownie kalibrację

9. Komunikaty o błędach i komunikaty systemowe

Strona 29 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Przekroczony zakres pomiarowy

Zbyt wysoki pomiar

Podłączona niewłaściwa elektroda

Wada elektrody lub produktu

Pomiar jest powyżej

dopuszczalnego zakresu

Sprawdź elektrodę Wyślij do naprawy

Zakres pomiarowy jest za niski

Zbyt niski pomiar

Podłączona niewłaściwa elektroda

Wada elektrody lub produktu

Pomiar jest poniżej

dopuszczalnego zakresu

Sprawdź elektrodę Wyślij do naprawy

Błąd systemu

Błąd w produkcie

Włącz / wyłącz produkt Wymień baterie Wyślij do naprawy

10. Utylizacja

Uwaga

Urządzenia nie wolno wyrzucać do śmieci domowych. Jeśli produkt zostanie zutylizowany, należy zanieść go do miejskiego punktu zbiórki, gdzie zostanie przetransportowany do firmy zajmującej się utylizacją zgodnie z wymogami przepisów dotyczących towarów niebezpiecznych. W przeciwnym razie zwróć go nam, fracht opłacony z góry. Następnie zapewnimy właściwą i przyjazną dla środowiska utylizację. Zużyte baterie należy usuwać w punktach zbiórki przeznaczonych do tego celu.

Informacje dotyczące utylizacji

a)Produkt

Urządzenie elektroniczne są odpadami do recyclingu i nie wolno wyrzucać ich z odpadami gospodarstwa domowego. Pod koniec okresu eksploatacji, dokonaj utylizacji produktu zgodnie z odpowiednimi przepisami ustawowymi. Wyjmij włożony akumulator i dokonaj jego utylizacji oddzielnie

Strona 30 z 32

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Skala

pH

Redox

Temperatura

0.00 .. 14.00 pH

-1500 .. +1500 mV 1293 .. +1707 mVH

-5 .. 105 °C 23 .. 221 °F

Dokładność (w temperaturze

nominalnej)

± 0,02 pH ± 1

cyfra

± 0,1% FS ± 1

cyfra

± 0,3 °C Kompensacja temperatury

-5 .. 105 °C (lub 23 .. 221 °F)

nie kompensowane

Rezystancja wejściowa

ok. 1012 Ohm

Temperatura nominalna

25°C

Cykl pomiarowy

około. 2 pomiary na sekundę

Połączenia pH, Redox

Złącze BNC do elektrody

Temperatura

Złącze bananowe 4mm, Pt1000 2-żyłowy

Wyświetlacz

3-liniowy segmentowy wyświetlacz LCD, dodatkowe symbole, podświetlany (regulowany biały, stałe podświetlenie)

Dodatkowe funkcje

Min/Max/Hold

Kalibracja pH

Ręczna kalibracja 1- lub 2-punktowa lub automatyczna 2punktowa

Obudowa

Odporna na uszkodzenia obudowa z ABS

Stopień ochrony

IP65 / IP67 (tylko z elektrodami zidentyfikowanymi jako

wodoodporne w stanie podłączonym dla urządzeń z połączeniem BNC)

Wymiary L * W * H [mm] i waga

108 * 54 * 28 mm bez wtyczki BNC 130 g, w tym bateria bez elektrody 190 g, w tym bateria i elektroda

Warunki pracy

Od -20 do 50 ° C; 0 do 95% wilgotności względnej (tymczasowo 100% r.h.)

Temperatura przechowywania

-20 to 70 °C

b) Akumulatory

Ty jako użytkownik końcowy jesteś zobowiązany przez prawo (rozporządzenie dotyczące baterii i akumulatorów) aby zwrócić wszystkie zużyte akumulatory i baterie. Pozbywanie się tych elementów w odpadach domowych jest prawnie zabronione. Zanieczyszczone akumulatory są oznaczone tym symbolem, aby wskazać, że unieszkodliwianie odpadów w domowych jest zabronione. Oznaczenia dla metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów (nazwa znajduje się na akumulatorach, na przykład

pod symbolem kosza na śmieci po lewej stronie).

11 Dane techniczne

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 31 z 32

www.conrad.pl

Pobór prądu

2 * bateria AA (wchodzi w zakres dostawy)

Aktualne zapotrzebowanie /

żywotność baterii

około. 0,7 mA, ok. 2,5 mA z oświetleniem Żywotność> 3000 godzin z bateriami alkalicznymi (bez podświetlenia)

Wskaźnik baterii

4-stopniowy wskaźnik stanu baterii, wskaźnik wymiany

wyczerpanych baterii: „BAT”

Funkcja automatycznego wyłączania

zasilania

Urządzenie wyłączy się automatycznie, jeśli zostanie

aktywowane

Dyrektywy i standardy

Wyroby są zgodne z następującymi dyrektywami Rady dotyczącymi harmonizacji przepisów prawnych państw członkowskich:

Dyrektywa EMC 2014/30 / UE 2011/65 / EU RoHS Zastosowane normy zharmonizowane: EN 61326-1: 2013 Wartości graniczne emisji: Klasa B Odporność zgodnie z tabelą 2 Dodatkowe błędy: <0,5% FS EN 50581: 2012

Urządzenie jest przeznaczone do użytku mobilnego i / lub stacjonarnego w zakresie określonych warunków pracy bez dalszych ograniczeń.

http://www.conrad.pl

12. Usługa

12.1 Producent

Kontakt Jeśli masz jakieś pytania, skontaktuj się z nami:

VOLTCRAFT Dystrybucja: Conrad Electronic SE Klaus-Conrad-Str. 1 92240 Hirschau, Niemcy Tel .: +49 9604 40 87 87 Faks: +49 180 5 312110 kundenservice@conrad.de WEEE reg. Nie. DE 28001718

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 32 z 32

www.conrad.pl

VOLTCRAFT KBM-110 User guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
