MIERNIK WIELOFUNKCYJNY „KBM-100“
Q INSTRUKCJA UŻYTKOWANIA
Nr zam. 1234022
wersja 02/15
Spis treści |
Q |
||
|
|
|
Strona |
1. |
Wprowadzenie..................................................................................................................... |
3 |
|
2. |
Objaśnienie symboli............................................................................................................. |
4 |
|
3. |
Zakres dostawy.................................................................................................................... |
4 |
|
4. |
Zastosowanie zgodne z przeznaczeniem............................................................................ |
5 |
|
5. |
Wskazówki dotyczące bezpieczeństwa............................................................................... |
6 |
|
6. |
Wskazówki dotyczące baterii i akumulatorów...................................................................... |
7 |
|
7. |

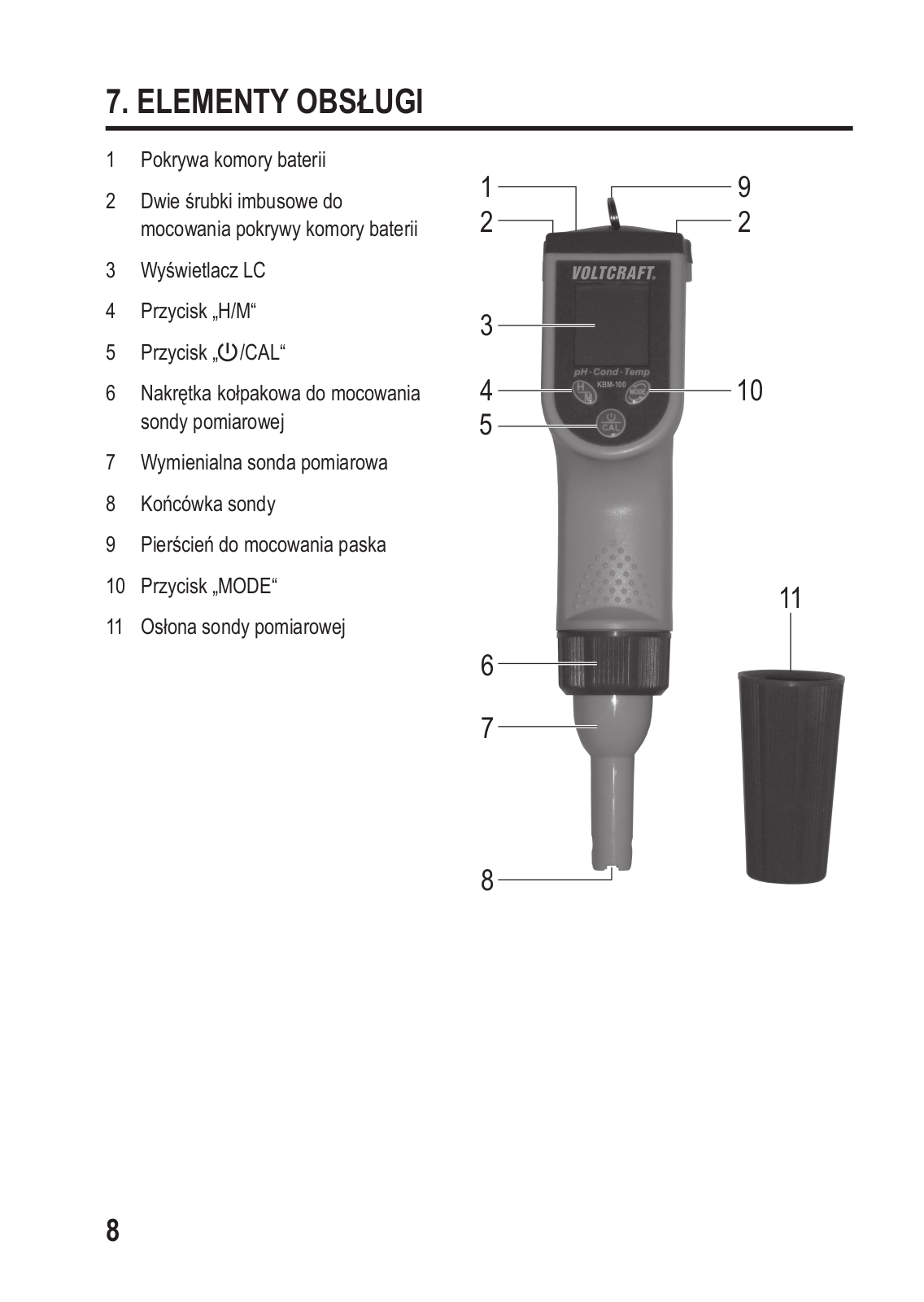

Elementy obsługi.................................................................................................................. |
8 |
|
8. |

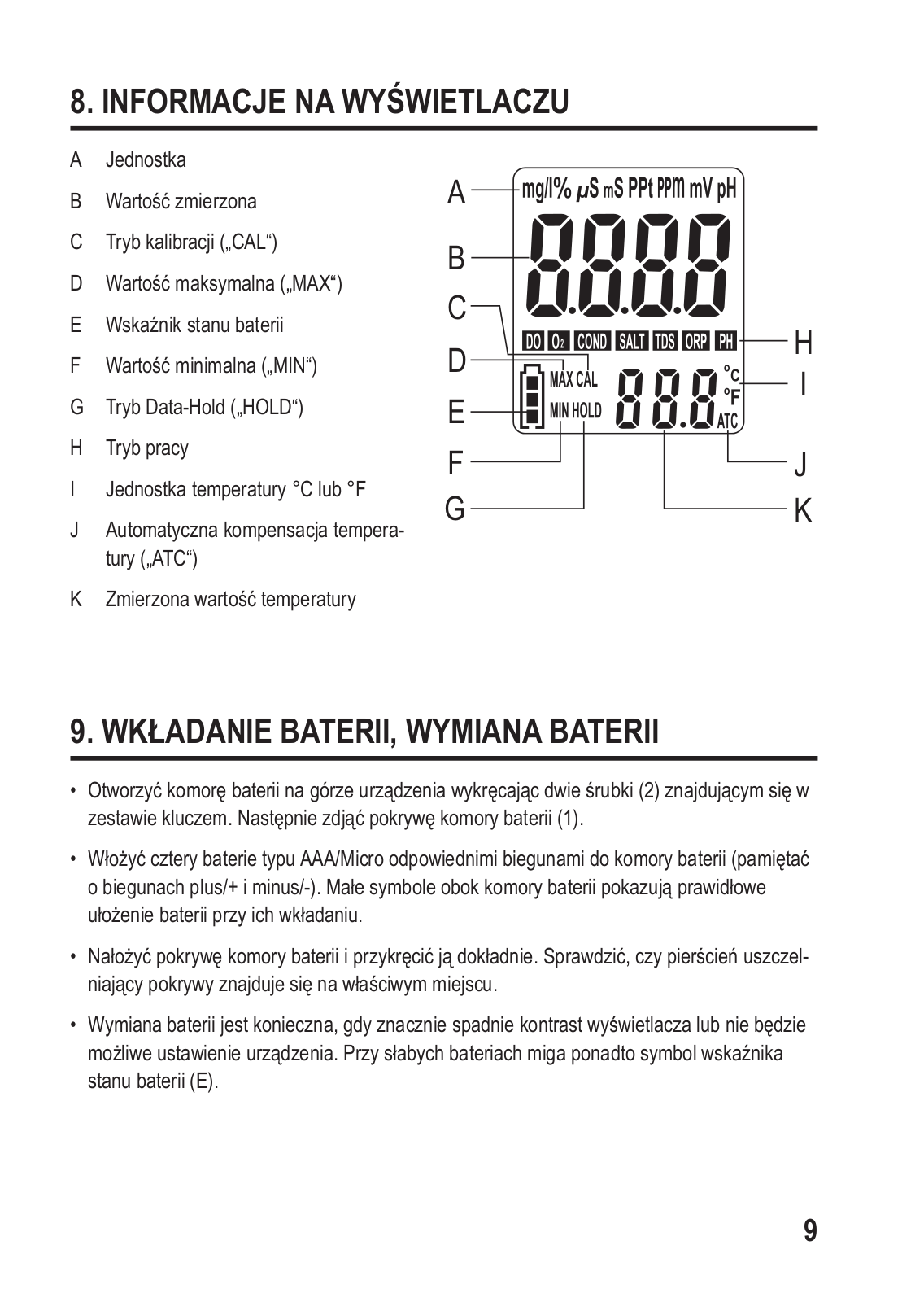

Informacje na wyświetlaczu................................................................................................. |
9 |
|
9. |
Wkładanie baterii, wymiana baterii...................................................................................... |
9 |
|
10. |
Obsługa.............................................................................................................................. |
10 |
|
|
a) |
Pierwsze uruchomienie................................................................................................. |
10 |
|
b) |
Wymiana sondy pomiarowej......................................................................................... |
10 |
|
c) |
Włączanie/wyłączanie................................................................................................... |
11 |
|
d) |
Zmiana trybu pracy....................................................................................................... |
11 |
|
e) |
Wybór jednostki temperatury °C lub °F........................................................................ |
12 |
|
f) |
Wykonanie pomiaru...................................................................................................... |
12 |
|
g) |
Koniec pracy................................................................................................................. |
13 |
11. |
Kalibracja........................................................................................................................... |
14 |
|
|
a) |
Sonda pomiarowa pH................................................................................................... |
14 |
|
b) |
Sonda pomiarowa przewodności.................................................................................. |
15 |
12. |
Konserwacja i czyszczenie ............................................................................................... |
16 |
|
13. |
Utylizacja............................................................................................................................ |
17 |
|
|
a) |
Informacje ogólne......................................................................................................... |
17 |
|
b) |
Baterie i akumulatory.................................................................................................... |
17 |
14. |
Dane techniczne................................................................................................................ |
18 |
2
1. Wprowadzenie
Szanowni Państwo,
kupując produkt Voltcraft® dokonali Państwo bardzo dobrego wyboru. Dziękujemy.
Voltcraft® - ta nazwa na obszarze techniki pomiarowej, ładowania i sieciowej oznacza ponadprzeciętne produkty jakościowe wyróżniające się fachową kompetencją, niespotykaną wydajnością oraz ciągłymi innowacjami.
Zarówno ambitny elektronik amator jak i profesjonalista zawsze znajdzie wśród rodziny produktów Voltcraft® optymalne rozwiązanie potrzebne do wykonania nawet najbardziej wymagających zadań. I rzecz szczególna: Dopracowaną technikę i niezawodną jakość naszych produktów Voltcraft® oferujemy z niespotykanie korzystnym stosunkiem jakości do ceny. Tym samym tworzymy podstawy długiej, dobrej i udanej współpracy.
Życzymy zadowolenia z nowego produktu Voltcraft® !
Wszystkie zawarte tutaj nazwy firm i nazwy produktów są znakami towarowymi należącymi do poszczególnych właścicieli. Wszelkie prawa zastrzeżone.
Kontakt z Biurem obsługi Klienta
|
Klient indywidualny |
Klient biznesowy |
E-mail: |
bok@conrad.pl |
b2b@conrad.pl |
Tel: |
801 005 133 |
(12) 622 98 22 |
|
(12) 622 98 00 |
|
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
3
2. Objaśnienie symboli
Symbol wykrzyknika w trójkątnej ramce informuje o ważnych wskazówkach zawartych w niniejszej instrukcji, których należy bezwzględnie przestrzegać.
Symbol „strzałki” pojawia się przy różnych poradach i wskazówkach dotyczących obsługi.
3. Zakres dostawy
•miernik
•elektroda do pomiaru pH (przy dostawie zamontowana już w urządzeniu)
•elektroda do pomiaru przewodności
•roztwór do kalibracji o wartości pH 4 (50 ml)
•roztwór do kalibracji o wartości pH 7 (50 ml)
•roztwór do kalibracji o przewodności 1413 µS/cm (50 ml)
•płyn do elektrody pH i ORP (5 ml)
•klucz sześciokątny
•2x dodatkowe śrubki pokrywy komory baterii
•pasek z zapięciem
•walizka do przechowywania
•instrukcja użytkowania
4
4. ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM
Produkt służy do pomiaru pH, ORP (sonda pomiarowa nie znajduje się w zestawie, można zamówić osobno), przewodności i zasolenia cieczy nie znajdujących się pod napięciem, niepalnych i nieżrących.
Obszar zastosowań obejmuje zarówno instalacje domowe a także stawy (rybne), baseny, laboratoria fotograficzne, szkoły, gospodarstwa ogrodnicze itp. Urządzenie nie nadaje się do zastosowań przemysłowych (np. technika galwanizacyjna).
Automatyczna kompensacja temperatury („ATC“ = „automatic temperature compensation“) zapewnia stabilne pomiary także przy wahaniach temperatury.
Urządzenie jest zailane z czterech batrerii typuAAA/Micro.
Należy bezwzględnie stosować się do wskazówek dotyczących bezpieczeństwa oraz innych informacji zawartych w niniejszej instrukcji. Należy zachować niniejszą instrukcję użytkowania. Urządzenie należy przekazywać innym osobom zawsze razem z instrukcją użytkowania.
Inne zastosowanie niż opisane wyżej jest zabronione i prowadzi do uszkodzenia produktu. Poza tym pojawiają się wtedy takie ryzyka, jak np. zwarcie, pożar itd.
Produkt ten spełnia wymogi przepisów prawa krajowego i europejskiego.
5
5. Wskazówki dotyczące bezpieczeństwa
W przypadku szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji użytkowania wygasa gwarancja! Producent nie ponosi odpowiedzialności za dalsze szkody!
Przy szkodach rzeczowych i osobowych spowodowanych nieodpowiednim obchodzeniem się z urządzeniem lub nieprzestrzeganiem wskazówek dotyczących bezpieczeństwa producent nie ponosi żadnej odpowiedzialności! W takich przypadkach wygasa gwarancja.
•Ze względów bezpieczeństwa oraz ze względu na warunki dopuszczenia (CE) zabronione jest dokonywanie samowolnych przeróbek i/lub zmian produktu. Nigdy nie należy demontować produktu poza opisanymi w niniejszej instrukcji czynnościami związanych z wkładaniem i wymianą baterii oraz wymianą sond pomiarowych.
•Produkt nie jest zabawką i nie może dostać się w ręce dzieci.
•Produkt nie może być wystawiany na działanie ekstremalnych temperatur, silnych wibracji i silnych obciążeń mechanicznych. Chronić urządzenie przed światłem słonecznym, kurzem i brudem.
•Producent nie ponosi odpowiedzialności za błędne lub niedokładne wskazania a także za skutki takich wskazań.
•Należy ostrożnie obchodzić się z produktem, uderzenie lub upadek nawet z niewielkiej wysokości może spowodować uszkodzenie urządzenia.
W przypadku stwierdzenia uszkodzeń nie można eksploatować urządzenia, należy oddać produkt do specjalistycznego warsztatu lub poddać utylizacji zgodnie z przepisami środowiskowymi.
•Stosowanie produktu w szkołach, instytucjach edukacyjnych, amatorskich warsztatach musi odbywać się pod nadzorem i na odpowiedzialność przeszkolonego personelu.
•W zastosowaniach przemysłowych należy stosować przepisy bhp stowarzyszeń branżowych odnoszące się do urządzeń i narzędzi elektrycznych.
•Nie pozostawiać opakowania bez nadzoru. Może się ono stać niebezpieczną zabawką dzieci.
•W przypadku wątpliwości dotyczących prawidłowego użytkowania lub pytań, które nie są wyjaśnione w instrukcji użytkowania, należy skontaktować się z naszym działem informacji technicznej lub z inną wykwalifikowana osobą.
6
