VOLTCRAFT DPPS-16-30, DPPS-32-15, DPPS-60-8, DPPS-16-40, DPPS-32-20 User guide [cs]

...
Spínaný laboratorní zdroj série DPPS
Obj. č.: 108 65 55
DPPS-16-30
Obj. č.: 108 65 56
Obj. č.: 108 65 58
DPPS-60-8
Obj. č.: 108 65 59
Obj. č.: 108 65 60
Obj. č.: 108 65 61
Obj. č.: 108 65 62
Obj. č.: 108 65 63
DPPS-32-30
Obj. č.: 108 65 64
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup spínaného laboratorního zdroje Voltcraft série DPPS. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí
zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
Účel použití
Spínaný napájecí zdroj slouží jako zdroj stejnosměrného proudu bez potenciálu pro provoz nízkonapěťových zařízení. Nastavitelný výstup na přední straně lze nastavit až na 5 A a až na plný nominální proud na zadní straně. Přední výstup je omezen na 5 A a je chráněn proti přetížení. Při zapojení výstupů několika napájecích zdrojů v sérii se může vygenerovat napětí vyšší než 75 V/DC, které může být při dotyku životu nebezpečné. Proto se musí v případě napětí nad uvedenou hodnotou z bezpečnostních důvodů používat pro měření a vedení proudu izolované kabely. Pro připojení v přední části slouží 4 mm bezpečnostní zásuvky a vzadu šroubové svorky schopné vést vysoký proud. Výstupy vpředu a vzadu jsou navzájem propojeny.
Připojovací kabely musí mít dostatečně velký průřez, protože v opačném případě hrozí přehřátí a požár.
Výstupní hodnoty laboratorních měřících zařízení jsou následující: Typ Výstupní napě Výstupní proud (Celkový, MAIN
DPPS-16-30 1 – 16 V/DC 0 - 30 A DPPS-32-15 1 – 32 V/DC 0 – 15 A DPPS-60-8 1 – 60 V/DC 0 – 8 A DPPS-16-40 1 – 16 V/DC 0 – 40 A DPPS-32-20 1 – 32 V/DC 0 – 20 A DPPS-60-10 1 – 60 V/DC 0 – 10 A DPPS-16-60 1 – 16 V/DC 0 – 60 A DPPS-32-30 1 – 32 V/DC 0 – 30 A DPPS-60-15 1 – 60 V/DC 0 – 15 A

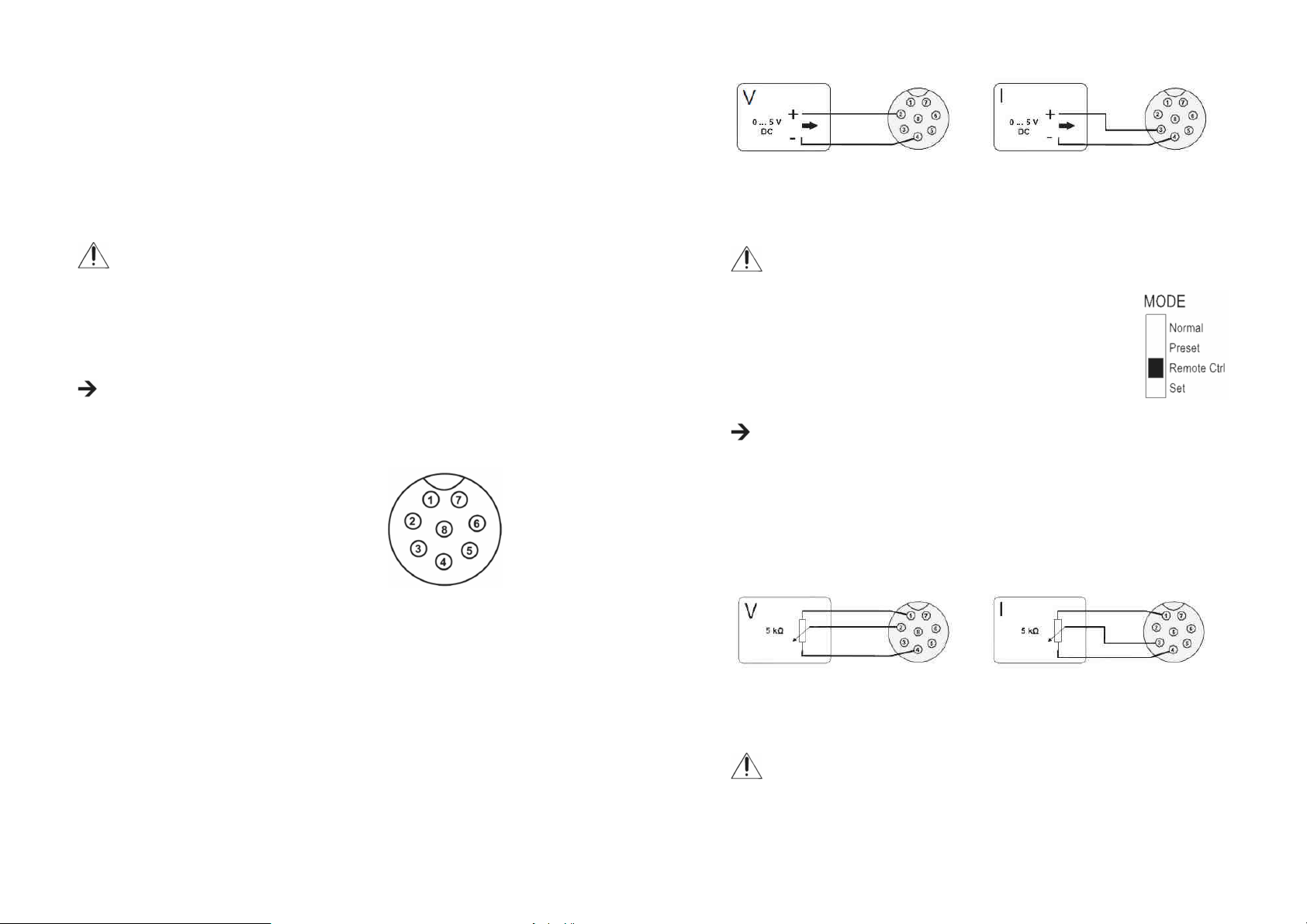

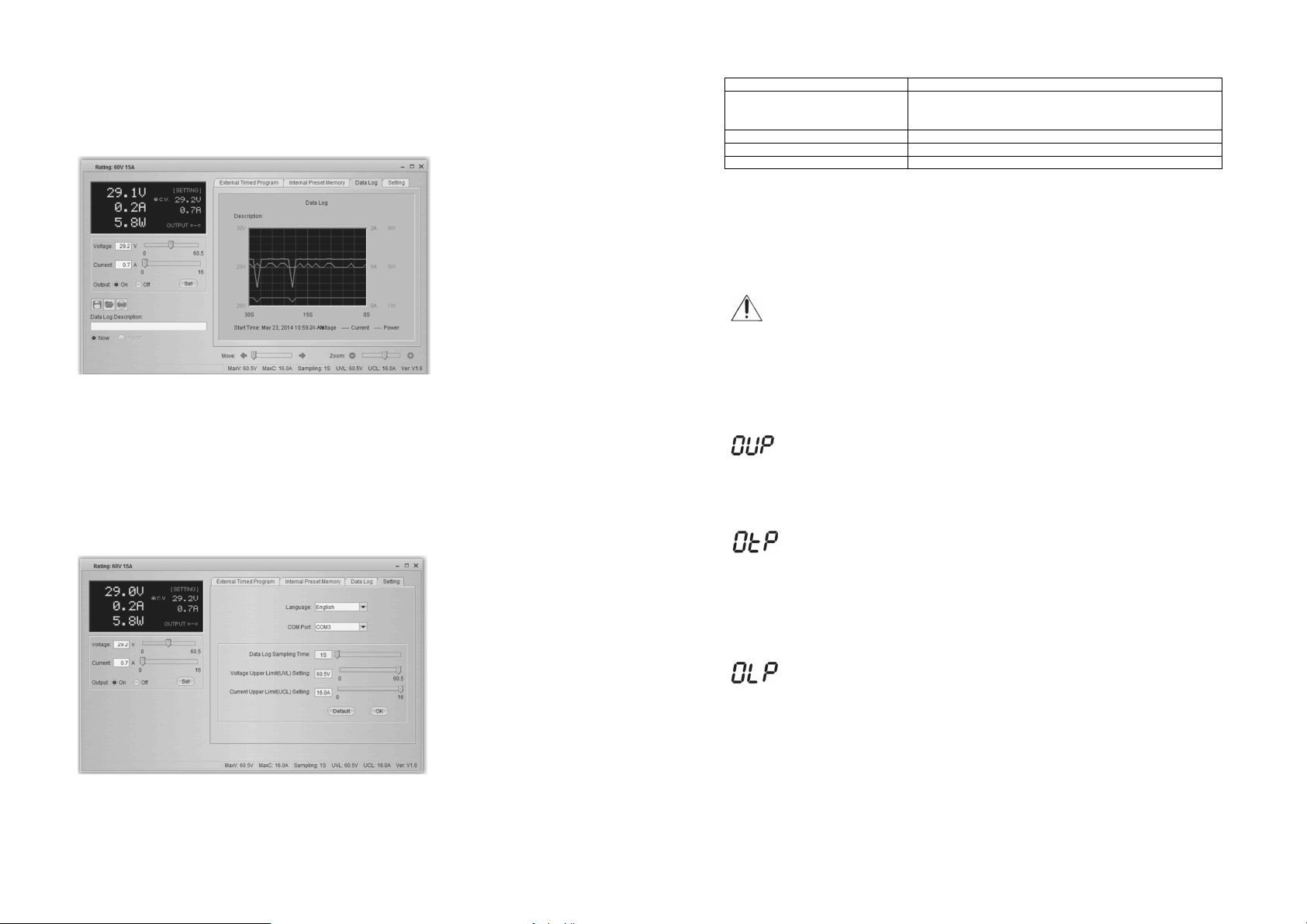

Výstupní napětí a proud lze plynule upravovat pomocí digitálních otočných ovladačů při použití hrubého a jemného nastavení, aby bylo možné nastavit hodnoty rychle a přesně. Hodnoty se zobrazují na strukturovaném LC displeji. Omezení proudu při nepřetržitém napájení lze přednastavit bez zkratování zdířek příslušného výstupu. Napájecí jednotku lze ovládat dálkovým ovládáním. Pro nastavení výstupního napětí a výstupního proudu lze použít externí napětí (0 – 5 V/DC) nebo externí potenciometr (5 k). Výstup stejnosměrného proudu se zapíná a vypíná přepínacím kontaktem. Pro různé pevné úrovně napětí a omezení proudu lze přiřadit tři volně programovatelné paměťové sloty. Přepínač slotů je umístěn na zadní straně přístroje. Pomocí přiloženého softwaru a USB připojení lze cyklické průběhy na napájecí jednotce ovládat přes osobní počítač. Pomocí softwaru lze naprogramovat až 20 průběhů napětí a proudu s různým časem trvání a cyklické operace lze opakovat až 999x. Přístroj je chráněn proti přetížení a zkratu a obsahuje také tepelnou pojistku vypnutí. Laboratorní napájecí zdroj je konstruován v souladu s ochrannou třídou 1. Znamená to, že je schválen jen pro napájení z uzemněné zásuvky elektrického proudu s napětím 230 V/DC, která se běžně používá v domácnostech.
+ AUX)
Rozsah dodávky
Laboratorní napájecí zdroj
Zástrčka dálkového připojení
Napájecí kabel se zemnícím kontaktem
USB kabel
CD se softwarem
Návod k obsluze
Vysvětlení symbolů
Symbol upozorňuje na důležité informace, které se musí za každých okolností dodržovat.
Symbol označuje nebezpečí ohrožení zdraví, např. nebezpečí zásahu elektrickým proudem, nebo nebezpečí narušení elektrické bezpečnosti výrobku.
Symbol ukazuje na zvláštní informaci a radu týkající se obsluhy přístroje. Přístroj se smí používat pouze v uzavřených a suchých místnostech.
Tento výrobek byl testován podle pravidel CE a je v souladu s nařízeními EU. Zemnící vodič, ochranná třída 1. Tento šroub (konektor) se nesmí nikdy uvolnit.
Popis a ovládací prvky
1. LED panele displeje s indikátorem C.V (konstantní napětí) a C.C. (konstantní proud)
2. Kontrolka „REAR CONTROL“ (regulace přes zadní stranu)
3. Regulační otočný knoflík VOLTAGE (výstupní napětí)
4. Regulační otočný knoflík CURRENT (výstupní proud)
5. Přepínač zapnutí a vypnutí POWER
6. Zdířky AUX. OUTPUT 5 A MAX
7. Zdířky MAIN OUTPUT
8. Přepínač pro výběr režimu MODE
9. Přepínač RECALL pro výběr místa v paměti
10. Přípojka dálkového ovládání Remote Control
11. Chladící ventilátor s ochrannou mřížkou
12. Připojení napájení a pojistka
13. USB port
14. Výstupy snímače SENSE
Uvedení do provozu
Laboratorní napájecí jednotka neslouží jako nabíječka. Pro nabíjení akumulátorů používejte vhodné nabíječky. Při delším použití napájecího zdroje se povrch jeho krytu při nominální zátěži silně zahřívá. Pozor! Nebezpečí popálenin! Zajistěte dostatečné větrání napájecí jednotky a za žádných okolností přístroj částečně nebo úplně nezakrývejte, aby nedošlo k jeho poškození! Při připojování elektrického spotřebiče dávejte pozor, aby byl vypnutý. Zapnutý elektrický spotřebič může při připojování vytvořit na připojovacích (výstupních) svorkách jiskry, následkem čehož může dojít k poškození zdířek nebo připojených kabelů. Pokud napájecí zdroj nebudete používat, vypněte jej a odpojte od napájení. Displej zůstane ještě několik sekund po vypnutí zapnutý, aby se vybily vnitřní kondenzátory a uložily se naposled nastavené parametry. Zabezpečte, aby připojovací kabely stejnosměrného proudu měly dostatečný průřez, protože přetížení může způsobit, že vedení shoří.
a) Připojení napájecího kabelu
Normal
Preset
Preset
Remote Ctrl
Set
RECALL
1. Přiložený napájecí kabel připojte k vstupu napájení (12) na napájecí jednotce. Dejte pozor, aby pevně seděl.
2. Druhý konec napájecího kabelu zapojte do síťové zásuvky s ochranným uzemněním. Maximální délka napájecího kabelu nesmí přesáhnout 3 metry.
b) Instalace laboratorního zdroje
Laboratorní napájecí jednotku položte na pevný a rovný povrch. Dávejte pozor, abyste nezakryli větrací otvory v krytu přístroje.
c) Obecné informace
Laboratorní napájecí zdroj je řízen mikroprocesorem a je vybaven dvěma otočnými regulátory s funkcí tlačítek, které slouží k hrubému a jemnému nastavení výstupního napětí a proudu. Jedná se o inkrementální (přírůstkové) snímače bez koncové polohy. Po zapnutí přístroje se provede automatická kontrola systému a stav systému se zobrazí na dvou displejích. Výsledky se zobrazují v následujícím pořadí:
Zobrazení aktuálního stavu programu.
Test segmentů pro zjištění, zda displej pracuje se všemi jednotlivými segmenty. Poté se na displeji zobrazí C.V. C.C. a začne se testovat REAR CONTROL.
Začíná se systémový test ochranných opatření.
Testuje se ochrana proti přepětí.
Testuje se ochrana proti přetížení.
Testuje se ochrana proti přehřátí.
Test větráku. Větrák se krátce otestuje v celém rozsahu rychlostí. Rychlost větráku je krátce slyšitelná.
Testuje se funkce dálkového ovládání výstupu „output out“. Poté se přístroj přepne do normálního provozního režimu.
Napájecí laboratorní jednotka pracuje v 4 režimech. Jednotlivé režimy se volí posuvným přepínačem MODE (8) na zadní straně. Dostupné jsou následující režimy:
Jednotlivé provozní režimy jsou podrobněji popsány níže v návodu.
Běžný provoz. Napětí a proud se regulují v přední části. Provoz podle přednastavení v paměti. Pomocí funkce pevné napětí a vybírat je přímo. Místo v paměti se vybere pomocí přepínače RECALL (9). Regulátory na předním panelu nejsou aktivní. Provoz na dálkové ovládání. Napájecí jednotku lze ovládat dálkově přes externí napětí nebo externí potenciometr. Dálkové nastavení lze provést pro napětí a proud. Regulátory na předním panelu nejsou aktivní. Nastavení. Nezávisle lze nastavit tři místa v paměti. Přepínačem vyberte místo v paměti a ovládacími knoflíky (3, 4) proveďte nastavení.
lze v přístroji uložit tři
(9)
Běžný provoz
V běžném provozu se napájecí jednotka ovládá přes regulátory v přední části. Dávejte pozor, aby byl přepínač MODE v poloze Normal. Z výstupů (6 a 7) odstraňte veškeré připojené spotřebiče. Zapněte přístroj přepínačem POWER (5). Displej (1) se rozsvítí a po krátkém testu systému se objeví proud a napětí.
Předtím než nastavíte napětí, nastavte nejdříve limitní hodnotu proudu. Příliš vysoký výstupní proud přístroje může poškodit propojovací vodiče. Příliš nízký
výstupní proud (nižší než 1 A) může způsobit omezení výstupního napětí.
a) Nastavení limitní hodnoty proudu
Limitní hodnoty proudu slouží jako ochranný mechanizmus pro ochranu spotřebiče a připojovacích kabelů. Omezení proudu lze přednastavit na výstupu bez zkratování. Napájecí jednotka tak dodává maximální nastavený proud.
1. Odpojte od napájecí jednotky veškeré připojené spotřebiče.
2. Přepínačem POWER (5) zapněte napájecí jednotku. Displej (1) se rozsvítí a po krátkém testu systému se objeví proud a napětí.
3. Ovládacím knoflíkem CURRENT (4) nastavte omezení limitní hodnotu proudu podle druhu aplikace.
4. Otočte ovládacím knoflíkem a limitní hodnota se objeví.
Pokud se během 2 sekund nenastaví žádná hodnota, displej se přepne zpět k zobrazení aktuálního proudu.
5. Pro nastavení limitní hodnoty proudu otáčejte ovladačem doleva nebo doprava. Po zapnutí je vždy aktivní oblast pro jemné nastavení (0.1 A), což je signalizováno o něco světlejší barvou číslic. Stiskněte trochu ovládací knoflík z přední strany. Po každém zmáčknutí se změní poloha desetinného místa (1.0 nebo 0.1) rozsahu nastavení. Otáčením knoflíku se zase mění hodnota.
6. Můžete provést buď hrubé nastavení (celá čísla) nebo jemné nastavení (desetiny).
7. Pokud byla nastavena požadovaná hodnota proudu, displej se po 2 sekundách vrátí k normálnímu zobrazení.
Pokud se během normálního provozu dosáhne přednastavené limitní hodnoty proudu, napájecí jednotka se přepne do režimu omezení proudu a sníží hodnotu napětí. Operace je signalizována
č
ervenou kontrolkou stavu C.C. (1).
