VOLTCRAFT 518371 Operating Instructions

www.conrad.pl

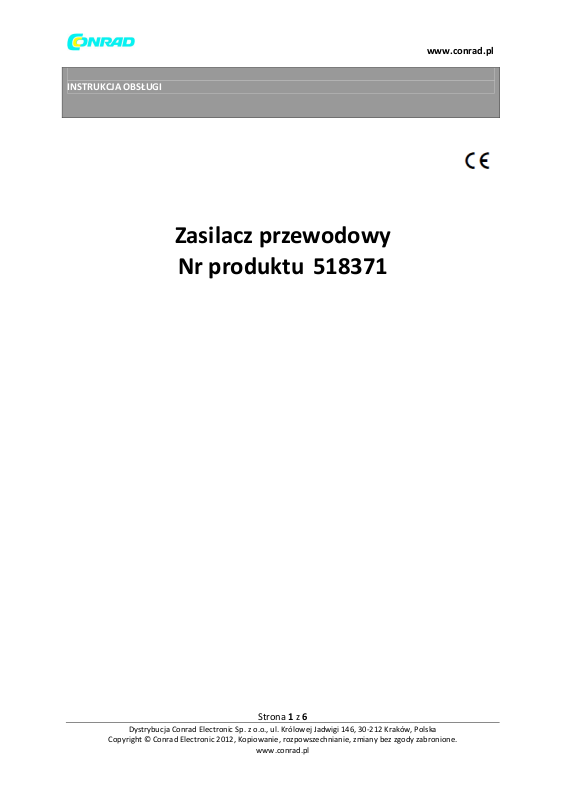

INSTRUKCJA OBSŁUGI

Zasilacz przewodowy

Nr produktu 518371

Strona 1 z 6

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Wstęp

Szanowni klienci, Kupując produkt Voltcraft® podjęliście Państwo bardzo dobrą decyzję, za którą chcielibyśmy Państwu podziękować. Nabyliście Państwo produkt ponadprzeciętnej jakości należący do rodziny marki znanej na polu technologii pomiarowych, ładowania i sieciowych dzięki szczególnym kompetencjom oraz ciągłym innowacjom. Dzięki produktom firmy Voltcraft®, będziecie Państwo mogli z łatwością sprostać trudnym zadaniom, jako ambitni hobbiści w stopniu rownie dobrym co profesjonalny użytkownik. Voltcraft® oferuje niezawodną technologię przy niezwykle przyjaznej cenie. Jesteśmy przekonani, że nawiżanie znajomości z produktami Voltcraft stanie się początkiem długiej i owocnej współpracy. Życzymy Państwu satysfakcji z korzystania z nowego produktu firmy Voltcraft®! Urządzenie spełnia aktualnie obowiązujące normy oraz wymagania stosownych wskazówek europejskich i danego kraju w zakresie zgodności elektromagnetycznej (EMC). Zgodność ta została potwierdzona a odpowiednie deklaracje i dokumenty są do uzyskania u producenta. Wszystkie nazwy firm i produktów stanowią znaki towarowe ich odpowiednich właścicieli. Wszystkie prawa zastrzeżone.

Przeznaczenie do użycia

Niniejszy zasilacz przeznaczony jest do pracy z zakresem urządzeń elektronicznych takich jak komputery przenośne, przenośne odtwarzacze CD, mini telewizory itp. Szeroki zakres zastosowania pozwala na pracę urządzenia przy zasilaniu od 100 do 240 V AC, 50/60 Hz. Można wybrać siedem poziomów ustabilizowanego napięcia wyjściowego prądu stałego od 3V do 12VDC (3 / 4.5 / 5 / 6 / 7.5 / 9 / 12VDC). Zasilacz posiada osiem różnych złączy niskonapięciowych odpowiednich dla najbardziej popularnych rodzajów przyłączy. Przemienność biegunowości złącza niskonapięciowego pozwala na wybór biegunowości. Zasilacz posiada ochronę przed przeciążeniem. Niemniej jednak zużycie mocy obciążenia nie może przekraczać wartości znamionowej zasilacza (zgodnie z ustawieniem trybu napięcia) Technologia zasilacza zezwala na pracę z wysokim prądem wyjściowym pomimo niewielkich rozmiarów i małego ciężaru urządzenia. Nieupoważnione zmiany i/lub modyfikacje urządzenia są niedopuszczalne ze względów bezpieczeństwa i zgodności (CE). Wszelkie użycie inne niż opisano powyżej jest zabronione i może uszkodzić produkt oraz prowadzić do powiązanego ryzyka takiego jak zwarcie, pożar, porażenie prądem itp. zapoznaj się dokładnie z instrukcją obsługi i zachowaj ją dla późniejszego użycia.

Przestrzegaj wszystkich wskazówek w zakresie bezpieczeństwa oraz informacji zawartych w niniejszej instrukcji.

Zawartość opakowania

Zasilacz przewodowy 8 x złącza niskonapięciowe 2 x wtyczki dla każdego złącza niskonapięciowego Kluczyk włączający

Strona 2 z 6

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Instrukcja obsługi

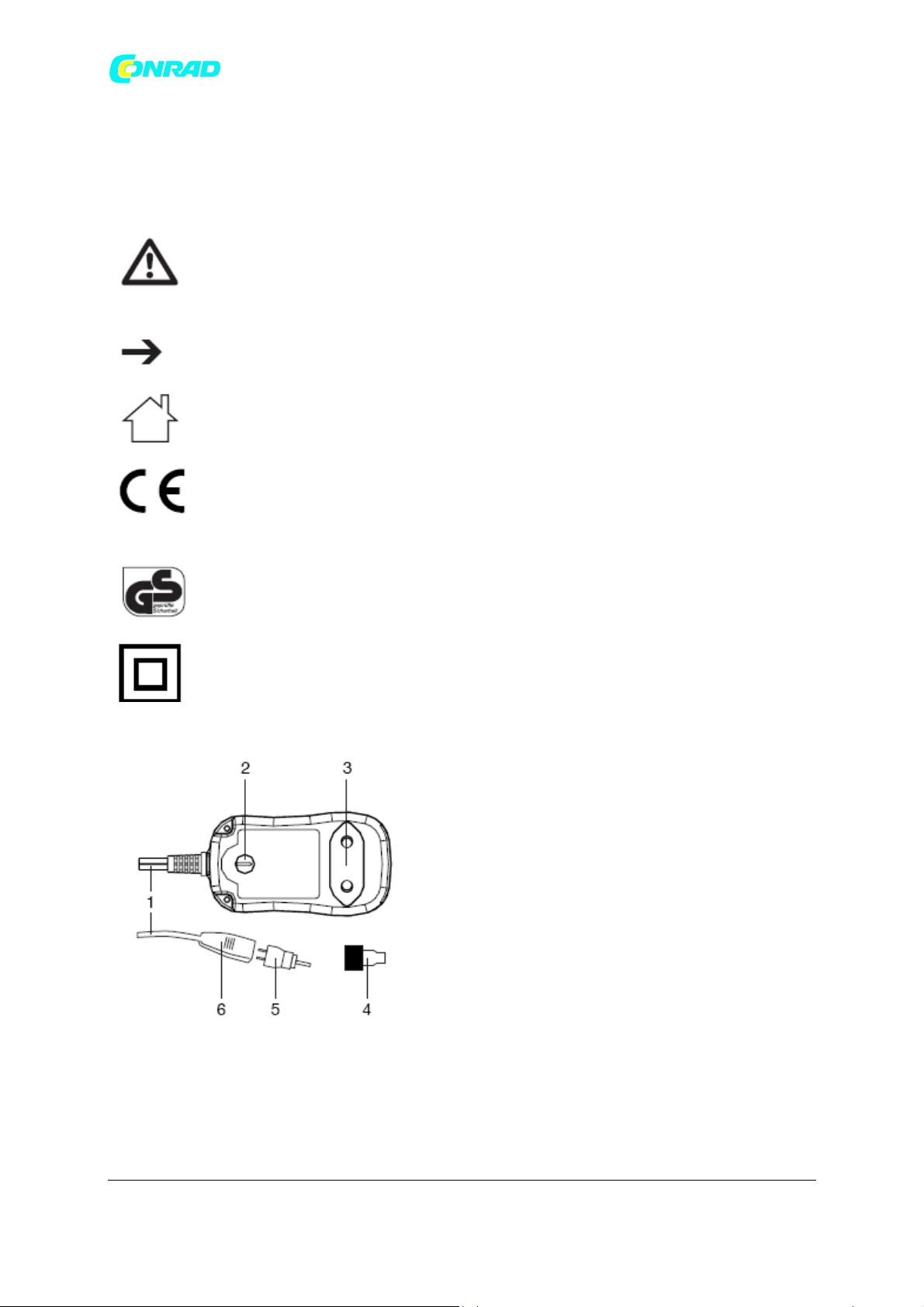

Objaśnienia symboli

Znak wykrzyknika w trójkącie oznacza ważną wskazówkę w niniejszej instrukcji

obsługi, której należy bezwzględnie przestrzegać.

Symbol znajduje się przy wskazówkach oraz informacjach odnośnie eksploatacji.

Wyłącznie do użytku w pomieszczeniach.

Sprzęt został sprawdzony i pozostaje zgodny z dyrektywą EMC 89/336/EWG oraz

dyrektywą w zakresie niskich napięć 73/23/EWG.

Sprawdzone bezpieczeństwo.

Klasa ochrony II (podwójnie izolowany)

Elementy sterowania

Strona 3 z 6

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Regular

nie sprawdzaj bezpieczeństwo t

echniczne urządzenia,

np. czy obudowa nie

1.Przewód zasilania

2. Przełącznik trybu napięcia

3. Wtyczka zasilania

4. Kluczyk wyłączający

5. Złącze niskonapięciowe (Przykład: jedno z ośmiu złączy)

6. Gniazdo niskiego napięcia

7. Czerwona dioda LED (nie przedstawiona)

Obsługa Ustawienie żądanego napięcia wyjściowego Uwaga! Włącz napięcie wyjściowe wyłącznie podczas pracy bez obciążenia! Przestrzegaj napięcia roboczego podłączonego obciążenia!

Napięcie wyjściowe urządzenia ustawia się przełącznikiem trybu napięcia. Siedem wartości napięcia, które można wybrać, wydrukowano w okręgu wokół przełącznika trybu napięcia. Napięcie ustawia się następująco: Odłącz przewód zasilania od sieci i upewnij się, że do urządzenia nie jest podłączone żadne obciążenie. Ustaw przełącznik trybu napięcia za pomoca kluczyka wyłączającego pamiętając, aby strzałka wskazywała napięcie odpowiadające napięciu wejściowemu obciążenia. Przełącznik trybu napięcia musi „zaskoczyć” na miejsce. Wybór biegunowości dla złączy niskonapięciowych Wybierz jedno z ośmiu złączy niskonapięciowych o wymiarach odpowiadających dokładnie twojemu obciążeniu. Możliwe są dwa ustawienia: Przestrzegaj odpowiedniego symbolu biegunowości - ○)+ or - (○+ w celu zapewnienia prawidłowego ustawienia. Umieść złącze w taki sposób, aby strzałka pod odpowiednim symbolem biegunowości wskazywała strzałk ę gniazda niskiego napięcia kabla ładującego. Złącze skonstruowane jest w taki sposób, że jego wyjęcie z gniazda jest stosunkowo trudne.

Odpowiednia przejściówka USB jest dostępna jako opcja; numer zamówienia 51 31 89. Przy użyciu przejściówki USB możliwe jest wyłącznie jedno ustawienie.

Określanie napięcia zasilania Upewnij się, że obciążenie jakie ma zostać podłączone do zasilacza jest wyłączone. Następnie podłącz złącze niskonapięciowe do gniazda zasilacza obciążenia. Włącz standardową wtyczkę europejską do standardowego gniazda sieciowego. Zasilacz uruchomi się i zaświeci się czerwona dioda LED na górze obudowy.

Ważne! Nigdy nie używaj zasilacza, który został otwarty, wykazuje uszkodzony przewód zasilający/złącze lub posiada uszkodzoną (pękniętą/popękaną) obudowę. Zagrożenie życia!

jest uszkodzona. Naprawy przeprowadza wyłącznie wyszkolony technik. Nieupoważnione zmiany lub naprawy urządzenia skutkują unieważnieniem

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

Strona 4 z 6

www.conrad.pl

gwarancji.

Przed przystąpieniem do pracy sprawdź czy napięcie sieciowe prądu zmiennego pozostaje w dopuszczalnym zakresie. Dane techniczne

Wszystkie modele Napięcie robocze: 100 - 240 V/AC, 50/60 Hz Napięcie wyjściowe: 3 / 4.5 / 5 / 6 / 7.5 / 9 / 12VDC ±10

% Klasa ochrony elektrycznej: II Temperatura otoczenia: Praca: 0 ºC do 40 ºC

Składowanie: -20 ºC do 60 ºC Wilgotność powietrza : Praca: 20 % do 85 %

Składowanie: 10 % do 90 % Zewnętrzna ø / wewnętrzna ø złączy nieksonapięciowych (mm): Złącze S:

2.35/0.75

Złącze H:

3.5/1.35

Złącze I: 4.0/1.7

Złącze D:

5.0/2.1 Złącze N:

5.5/1.5 Złącze G:

5.5/2.5

Wymiary złącza (mm): Złącze A: 2.5

Złącze B: 3.5 Wtyczka USB: 5 V (dostępna jako wyposażenie

BN 513189) Ochrona przed: Przepięcie, przeciążenie, zwarcie Model USPS-600 Prąd wejściowy (przy 120 V/AC): 160 mA Prąd wyjściowy maks.: 600 mA Moc wejściowa maks.: 12 W Moc wyjściowa maks.: 7.2 W Wymiary (L x W x H): 69.6 x 39.7 x 70.6 mm Ciężar: 110 g Model USPS-1000 Prąd wejściowy (przy 120 V/AC): 250 mA Prąd wyjściowy maks.: 1000 mA Moc wejściowa maks.: 18.5 W Moc wyjściowa maks.: 12 W Wymiary (L x W x H): 77 x 43.7 x 74.5 mm Ciężar: 150 g Model USPS-1500 Prąd wejściowy (przy 120 V/AC): 350 mA Prąd wyjściowy maks.: 1500 mA Moc wejściowa maks.: 26 W Moc wyjściowa maks.: 18 W Wymiary (L x W x H): 82.5 x 52.8 x 74.2 mm Ciężar: 175 g Model USPS-2250 Prąd wejściowy (przy 120 V/AC): 550 mA

Strona 5 z 6

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Prąd wyjściowy maks.: 2250 mA Moc wejściowa maks.: 37 W Moc wyjściowa maks.: 27 W Wymiary (L x W x H): 88 x 52 x 78.6 mm Ciężar: 202 g
