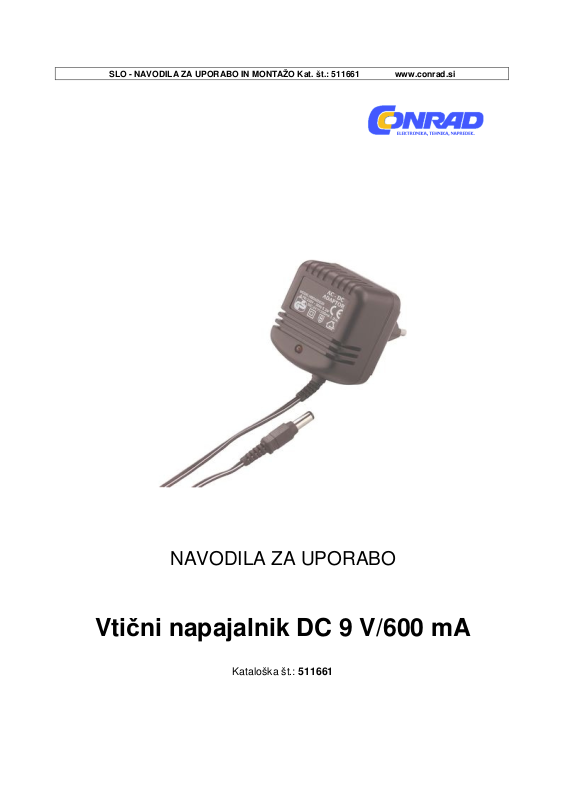

Page 1
SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 511661
www.conrad.si
NAVODILA ZA UPORABO
Vtični napajalnik DC 9 V/600 mA
Kataloška št.: 511661
Page 2
Kazalo
....................................................................................................................................................
Predvidena uporaba ................................................................................................................ 2
Varnostni napotki .................................................................................................................... 2
Uporaba naprave .................................................................................................................... 4
Odpravljanje težav .................................................................................................................. 4
Odstranjevanje ........................................................................................................................ 5
Tehnični podatki ...................................................................................................................... 5
Garancijska izjava ................................................................................................................... 6
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
Predvidena uporaba
....................................................................................................................................................
Vtični napajalnik je predviden za napajanje naprav majhnih moči, ki so opremljene s
primernim DC-vtičem. Napajalnik priključite na omrežno napetost 230 V~, 50 Hz. Na
izhodnih, galvansko ločenih sponkah se ob vključenem napajalniku pojavi enosmerna
napetost (DC). V napravo, ki je priključena na vtični napajalnik ne sme teči večji tok kot
nazivni tok vtičnega napajalnika.
....................................................................................................................................................
Prekoračitev te omejitve povzroči preobremenitev napajalnika. Pri preobremenitvi
napajalnika zaradi prevelikih trajnih tokov, kratkih stikov ipd. se izhod trajno izključi. V takšnih
primerih izgubite vso pravico do uveljavljanja garancije.
.......................................................................................................................................
Obratovanje pod neugodnimi pogoji okolice ni dovoljeno. Neugodni pogoji okolice so:
.......................................................................................................................................
• mokrota ali previsoka vlažnost zraka,
• prah in vnetljivi plini, hlapi ali razredčila.
....................................................................................................................................................
Drugačna uporaba od zgoraj opisane lahko privede do poškodb tega izdelka, poleg tega so s
tem povezane tudi nevarnosti kot so npr. kratek stik, požar, električni udar itd. Celotnega
izdelka ne smete spreminjati oz. predelovati!
Nujno upoštevajte tudi varnostne napotke!
Varnostni napotki
....................................................................................................................................................
Prosimo, da pred uporabo napajalnika preberete celotna navodila za uporabo,
saj vsebujejo pomembne napotke o pravilni uporabi.
.......................................................................................................................................
.............Pri škodi, nastali zaradi neupoštevanja teh navodil za uporabo, izgubite
.............pravico do uveljavljanja garancije! Prav tako ne prevzemamo odgovornosti za
.............posledično in posredno škodo!
....................................................................................................................................................
.............Ne jamčimo za materialno škodo ali telesne poškodbe oseb, ki nastane(jo)
.............zaradi neustrezne uporabe naprave ali zaradi neupoštevanja varnostnih
.............napotkov! V takšnih primerih izgubite vso pravico do uveljavljanja garancije.
................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2
Page 3
Ta naprava je zapustila tovarno v varnostno in tehnično neoporečnem stanju. Za ohranitev
tega stanja in za zagotovitev varne uporabe morate kot uporabnik te naprave upoštevati
varnostne napotke in opozorila v teh navodilih za uporabo. Upoštevati je treba naslednje
simbole:
....................................................................................................................................................
....................................................................................................................................................
Iz varnostnih razlogov in iz razlogov skladnosti (CE) predelava in/ali spreminjanje naprave na
lastno pest nista dovoljena.
..............................................................................................................................................
V primeru dvomov o delovanju, varnosti ali priključitvi naprave se obrnite na strokovnjaka.
....................................................................................................................................................
Upoštevajte tudi varnostne napotke in navodila za uporabo drugih naprav, ki jih priključite na
to napravo.
....................................................................................................................................................
Izdelka se nikoli ne dotikajte z mokrimi ali vlažnimi rokami. Obstaja nevarnost življenjsko
nevarnega električnega udara.
.....................................................................................................
Naprava ne sodi v otroške roke. Električne naprave niso igrača.
....................................................................................................................................................
V obrtnih obratih je treba upoštevati predpise za preprečevanje nesreč za električne naprave
in obratna sredstva Sindikata obrtnih delavcev.
.......................................................................................................................................
Obratovanje pod neugodnimi pogoji okolice ni dovoljeno. Neugodni pogoji okolice so:
.......................................................................................................................................
• mokrota ali previsoka vlažnost zraka,
• prah in vnetljivi plini, hlapi ali razredčila.
....................................................................................................................................................
Naprava se med obratovanjem segreva. Poskrbite za primerno hlajenje naprave. Ohišja
naprave ne pokrivajte.
....................................................................................................................................................
Če domnevate, da varna uporaba naprave več ni mogoča, prenehajte z uporabo naprave in
jo zavarujte pred nenamerno uporabo. Da varna uporaba ni več mogoča, lahko
predpostavljate v naslednjih primerih:
Pozor! Preberite navodila za uporabo!
Izdelek je testiran v skladu s CE in izpolnjuje zahteve vseh veljavnih evropskih in
nacionalnih smernic.
...Samo za uporabo v suhih notranjih prostorih.
..Zaščitni razred 2 (dvojna ali ojačana izolacija).
..Oznaka ''Preverjena varnost'' s podatki inštituta, ki je izvedel testiranje.
.....Varnostni ločilni transformator, delno zaščiten pred kratkim stikom.
• naprava je vidno poškodovana,
• naprava ne deluje več,
• po daljšem shranjevanjem pod neugodnimi pogoji,
• po težkih obremenitvah pri prevozu.
3
Page 4
Upoštevajte tudi varnostne napotke in navodila za uporabo drugih naprav, ki jih priključite na
to napravo.
....................................................................................................................................................
Naprave nikoli ne začnite uporabljati takoj, ko ste jo prinesli iz hladnega v topli prostor.
Kondenzacijska voda, ki pri tem nastane, lahko pod neugodnimi pogoji uniči napravo.
Počakajte, da je temperatura naprave enaka sobni temperaturi, šele nato jo vključite.
......................................................................................................................................
Napajalniki niso primerni za uporabo na ljudeh ali živalih.
Uporaba naprave
.....................................................................................................................
Povežite DC-vtič napajalnika z DC-vtičnico nizkonapetostnega porabnika.
....................................................................................................................................................
Polariteto ni možno zamenjati. Vtič ima točno določeno polariteto: ''notranji pol je pozitiven
(+), zunanji pol je negativen (-)''.
.....................................................................................................................
Bodite pozorni, da je porabnik med priklapljanjem na napajalnik izključen.
....................................................................................................................................................
Vtični napajalnik vstavite v ustrezno električno vtičnico. Rdeča signalna lučka označuje
pravilno delovanje vtičnega napajalnika.
....................................................................................................................................................
Ko želite porabnik ločiti od napajalnika, prosimo, da sledite zgoraj opisanim korakom v
obratnem vrstnem redu.
....................................................................................................................................................
Redno preverjajte tehnično varnost svoje naprave. Preverite lahko npr. poškodbe
ohišja ipd. Popravilo naprave lahko izvede samo kvalificiran strokovnjak. V primeru
sprememb ali popravil naprave izgubite pravico do uveljavljanja garancije.
...................................................................................................................................
...................................................................................................................................
...................................................................................................................................
Odpravljanje težav
....................................................................................................................................................
Z vtičnim napajalnikom ste pridobili izdelek, ki je bil izdelan skladno z najnovejšim stanjem
tehnike in je obratovalno zanesljiv. Kljub temu pa lahko pride do problemov ali napak v
delovanju. V spodnji tabeli so opisane morebitne napake in kako jih lahko sami odpravite.
..............................................................................................................................................
Nujno je treba upoštevati varnostne napotke!
......................................................................................................................................
Težava
Signalna lučka ne sveti.
......................................................................................................................................
......................................................................................................................................
Drugačna popravila od zgoraj opisanih lahko izvaja izključno le pooblaščeni
strokovnjak.
Rešitev
Ali je prisotna omrežna napetost?
• Preverite FID-stikalo na katerega je priključena vtičnica.
• Preverite ali je vtičnica pravilno priključena.
Napajalnik je preobremenjen?
• Odklopite porabnik in preverite tehnične podatke.
4
Page 5
Odstranjevanje
....................................................................................................................................................
....................................................................................................................................................
Ko vtičnemu napajalniku poteče njegova življenjska doba, ga je treba odstraniti
skladno z veljavnimi zakonskimi predpisi.
Tehnični podatki
....................................................................................................................................................
Obratovalna napetost: .......................................................................................... 230 V~ 50Hz
Izhodne vrednosti v odvisnosti od modela: ......................... kat. št. 51 05 57 DC 12 V/400 mA
............................................................................................ kat. št. 51 05 37 DC 5 V/1.000 mA
............................................................................................... kat. št. 51 05 42 DC 9 V/600 mA
Polariteta DC-vtiča: .......................................................................... notranji pol +/zunanji pol -
Mere DC-vtiča: ........................................................................ zunanja mera 5,5 mm (premer)
............................................................................................................... notranja mera: 2,1 mm
Mere (D x Š x G): ................................................................................... ca. 67 x 50 x 80 (mm)
Teža: .......................................................................................................................... ca. 350 g
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
To navodilo za uporabo je publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje
in odgovarja tehničnemu stanju v času tiska. Spremembe tehničnega stanja so omejene.
Last podjetja Conrad Electronic d.o.o. k.d. Verzija 1/05.
Proizvajalec: Silverlit
5
Page 6
GARANCIJSKI LIST
Izdelek: Vtični napajalnik DC 9 V/600 mA
Kat. št.: 51 05 57
Garancijska Izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija za izdelek, razen dodanih žarnic, baterij in
programske opreme, je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja za trikratno
obdobje garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum prodaje in žig prodajalca:
________________
Garancija velja od dneva nakupa izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
248
www.conrad.si, [email protected]
6
